transmission YAMAHA YZ65 2018 Notices Demploi (in French)

Table des matières
Emplacement des étiquettes de
renseignements importants ............ 1-1
Consignes de sécurité ..................... 2-1
Description ....................................... 3-1
Vue gauche..................................... 3-1
Vue droite ....................................... 3-2
Commandes et instruments ........... 3-3
Comman des et instruments ........... 4-1
Contacteur au guidon..................... 4-1
Levier d’embrayage ........................ 4-1
Sélecteur ........................................ 4-2
Levier de frein ................................. 4-2
Pédale de frein................................ 4-3
Bouchon du réservoir de carburant ..................................... 4-3
Carburant ....................................... 4-4
Durite de mise à l’air de réservoir de carburant ................................ 4-6
Robinet de carburant...................... 4-6
Bouton de starter............................ 4-7
Kick................................................. 4-7
Selle ................................................ 4-8
Réglage de la fourche .................... 4-9
Purge de la fourche ...................... 4-11
Réglage du combiné ressort-amortisseur ................... 4-12
Béquille latérale démontable ........ 4-16
Système YPVS ............................. 4-16
Pour la sécurité – contrôles avant
utilisation .......................................... 5-1
Utilisation et conseils importants
concernant le pilotage ..................... 6-1
Mise en marche et échauffement
d’un moteur froid ........................ 6-1
Mise en marche d’un moteur chaud .......................................... 6-2
Passage de rapports ...................... 6-2
Rodage du moteur ......................... 6-3
Stationnement ................................ 6-5 Entretien pério
dique et réglage ....... 7-1
Tableau des entretiens et
graissages périodiques................ 7-2
Contrôle de la bougie ...................... 7-7
Huile de boîte de vitesses ............... 7-8
Liquide de refroidissement.............. 7-9
Nettoyage de l’élément du filtre à air ............................................... 7-11
Réglage du carburateur ................ 7-13
Réglage du régime de ralenti du moteur ....................................... 7-13
Réglage de la garde de la poignée des gaz ........................ 7-14
Pneus ............................................ 7-15
Roues à rayons ............................. 7-17
Réglage de la garde du levier d’embrayage .............................. 7-17
Contrôle de la garde du levier de frein ............................................ 7-18
Contrôle du sélecteur .................... 7-19
Contrôle des plaquettes de frein
avant et arrière ........................... 7-19
Contrôle du niveau de liquide de
frein ............................................ 7-20
Changement du liquide de frein .... 7-21
Tension de la chaîne de transmission .............................. 7-22
Nettoyage et graissage de la chaîne de transmission .......... 7-23
Contrôle et lubrification des câbles ........................................ 7-24
Contrôle et lubrification de la
poignée et du câble des gaz ..... 7-24
Contrôle et lubrification des leviers de frein et
d’embrayage .............................. 7-25
Contrôle et lubrification de la pédale de frein ........................... 7-25
Lubrification de la suspension arrière ......................................... 7-26
Lubrification des pivots du bras
oscillant...................................... 7-26
Contrôle de la fourche .................. 7-27
Contrôle de la direction ................. 7-27
Contrôle des roulements de roue............................................ 7-28
UBR880F0.book Page 1 Tuesday, February 13, 2018 10:44 AM

Utilisation et conseils importants concernant le pilotage
6-2
6
FAU16661
Mise en marche d’un moteur
chau d
Le procédé est identique à celui de la mise
en marche d’un moteur froid, sans qu’il soit
nécessaire d’utiliser le starter lorsque le
moteur est chaud. Il convient plutôt de don-
ner un peu de gaz lors de la mise en marche
du moteur.
N.B.
Si le moteur ne se met pas en marche après
plusieurs tentatives, refaire une tentative en
ouvrant les gaz de 1/4 à 1/2.
FAU16674
Passage de rapports
La boîte de vitesses permet de contrôler la
puissance du moteur disponible lors des
démarrages, accélérations, montées des
côtes, etc.
Les positions du sélecteur sont indiquées
sur l’illustration.
N.B.
Pour passer au point mort ( ), enfoncer le
sélecteur à plusieurs reprises jusqu’à ce
qu’il arrive en fin de course, puis le relever
légèrement.
ATTENTION
FCA10261
 Ne pas rouler trop longtemps en
roue libre lorsque le moteur est
coupé et ne pas remorquer la moto
sur de longues distances, même
lorsque la boîte de vitesses est au
point mort. En effet, son graissage
ne s’effectue correctement que
lorsque le moteur tourne. Un grais-
sage insuffisant risque d ’endom-
mager la boîte d e vitesses.
 Toujours débrayer avant de chan-
ger de vitesse afin d’éviter d’en-
d ommager le moteur, la boîte de vi-
tesses et la transmission, qui ne
1. Positions des pignons
2. Sélecteur au pied
2
1
1
N 2 3
4
5
6
UBR880F0.book Page 2 Tuesday, February 13, 2018 10:44 AM

Utilisation et conseils importants concernant le pilotage
6-4
6
vier des gaz afin de vérifier si le véhi-
cule répond bien. Couper le moteur et
vérifier la bougie.
5. Après avoir à nouveau laissé refroidir le moteur, le remettre en marche et
conduire la moto pendant 5 minutes
supplémentaires. L’on peut conduire
le véhicule à pleins gaz, même dans
les vitesses les plus hautes, mais il
faut éviter à tout prix l’utilisation pro-
longée à pleins gaz. Couper le moteur
et vérifier une nouvelle fois la bougie.
6. Laisser refroidir le moteur, déposer la culasse et le cylindre, et inspecter le
piston et le cylindre. Éliminer toute su-
répaisseur du piston à l’aide de papier
de verre humide à grain de 600. Net-
toyer tous les éléments et assembler
soigneusement la culasse et le cy-
lindre.
7. Vidanger le mélange essence-huile spécial rodage et remplir le réservoir
de carburant du mélange essence-
huile normal. (Voir page 4-4.)
8. Mettre le moteur en marche et vérifier la puissance développée et la réaction
de l’accélérateur sur toutes les
gammes de vitesses. Couper le mo-
teur et vérifier l’état de la bougie. Sa
couleur doit commencer à s’éclaircir.
9. Remettre le moteur en marche et rou- ler pendant environ 10 à 15 minutes
supplémentaires. Couper le moteur et
vérifier l’état de la bougie. (Voir page
7-7.)
10. Pour terminer, inspecter minutieuse- ment la moto afin de s’assurer de l’ab-
sence de pièces desserrées, de fuite
d’huile ou de tout autre problème.
Contrôler la visserie et resserrer toute
pièce desserrée.N.B.
S’assurer de procéder aux vérifications né-
cessaires et d’effectuer les réglages avec
soin. En particulier, vérifier la tension des
câbles de commande et de la chaîne de
transmission et le serrage des rayons.
Remarques concernant les révisions du
moteur
Les pièces suivantes doivent être rodées
en cas de remplacement comme suit.  Piston, segments et pignons de boîte
de vitesses : Un rodage d’environ 30
minutes à une ouverture moyenne ou
moindre des gaz.
 Cylindre et vilebrequin : Il convient
d’effectuer environ une heure de ro-
dage.
N.B.
Surveiller attentivement le comportement
du moteur pendant le rodage.
ATTENTION
FCA10271
Si un problème quelconque survenait au
moteur durant la pério de de ro dage,
consulter immé diatement un conces-
sionnaire Yamaha.
UBR880F0.book Page 4 Tuesday, February 13, 2018 10:44 AM

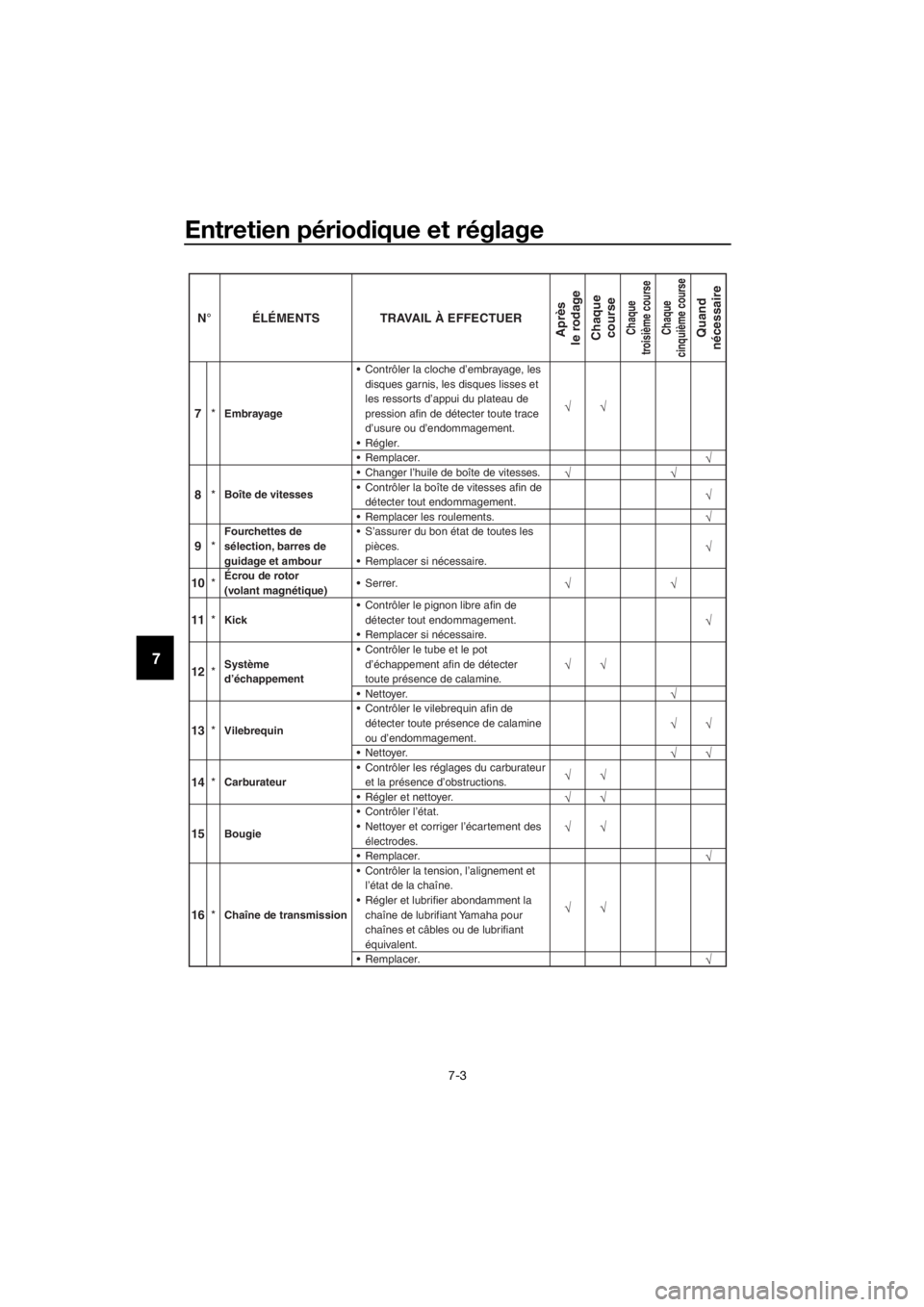

Entretien périodique et réglage
7-3
7
10 *Écrou de rotor
(volant magnétique) Serrer.
11 *
Kick Contrôler le pignon libre afin de
détecter tout endommagement. Remplacer si nécessaire.
Contrôler le tube et le potd’échappement afin de détecter
toute présence de calamine.

12 *Système
d’échappement
Nettoyer.
 Contrôler le vilebrequin afin dedétecter toute présence de calamine
ou d’endommagement.
13 *Vilebrequin
Nettoyer.



14 *
Carburateur Contrôler les réglages du carburateur
et la présence d’obstructions.
Régler et nettoyer. Contrôler l’état.

15Bougie Nettoyer et corriger l’écartement des
électrodes.
Remplacer.
 Contrôler la tension, l’alignement et l’état de la chaîne.
16 *Chaîne de transmission Régler et lubrifier abondamment la
chaîne de lubrifiant Yamaha pour
chaînes et câbles ou de lubrifiant
équivalent.
Remplacer.
7
*
Embrayage Contrôler la cloche d’embrayage, les
disques garnis, les disques lisses et
les ressorts d’appui du plateau de
pression afin de détecter toute trace
d’usure ou d’endommagement.
Régler.
Remplacer.

8 *
Boîte de vitesses Changer l’huile de boîte de vitesses.
 Contrôler la boîte de vitesses afin de
détecter tout endommagement.
Remplacer les roulements.
9 *Fourchettes de
sélection, barres de
guidage et ambour S’assurer du bon état de toutes les
pièces.
 Remplacer si nécessaire.
N° ÉLÉMENTS TRAVAIL À EFFECTUERAprès
le rodage
ChaquecourseChaque
troisième course
Chaque
cinquième courseQuand
nécessaire
UBR880F0.book Page 3 Tuesday, February 13, 2018 10:44 AM

Entretien périodique et réglage
7-5
7
FAU42012
N.B.
 Entretien des freins hydrauliques
• Contrôler régulièrement les niveaux du liqui de de frein et, si nécessaire, faire l’ap-
point de liquide.
• Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.
N° ÉLÉMENTS TRAVAIL À EFFECTUERAprès
le rodage
ChaquecourseChaque
troisième course
Chaque
cinquième courseQuand
nécessaire
24 *Combiné
ressort-amortisseur Contrôler le fonctionnement et régler. Serrer si nécessaire.
Lubrifier à la graisse à base de savon
au lithium.

25 *Rouleau de chaîne
de transmission et
guide de support S’assurer de l’absence d’usure ou
d’endommagement.
 Remplacer si nécessaire.
26 *Suspension arrière Contrôler le fonctionnement et serrer
si nécessaire.
Lubrifier à la graisse à base de savonau lithium.
Contrôler le fonctionnement, le jeu,et serrer si nécessaire.
27 *
Tête de fourche Nettoyer et lubrifier à l’aide de graisse
à base de savon au lithium.
Remplacer les roulements. Contrôler la pression de gonflage depneu, le voile des roues, le serrage
des rayons et l’usure des pneus.

Serrer les vis du pignon de chaîne sinécessaire.
28 *Pneus et roues
Contrôler le serrage des roulements
de roue.

Lubrifier les roulements de roue à lagraisse à base de savon au lithium.
Remplacer les roulements de roue.
29 *Pièces mobiles et
câbles Lubrifier.
30 *
Poignée des gaz Contrôler le fonctionnement.
Contrôler la garde de la poignée des
gaz et la régler si nécessaire.
Lubrifier le câble et le boîtier de la poignée des gaz.
Après avoir lavé la moto ou avoir roulé sous la pluie.
UBR880F0.book Page 5 Tuesday, February 13, 2018 10:44 AM

Entretien périodique et réglage
7-22
7
FAU22762

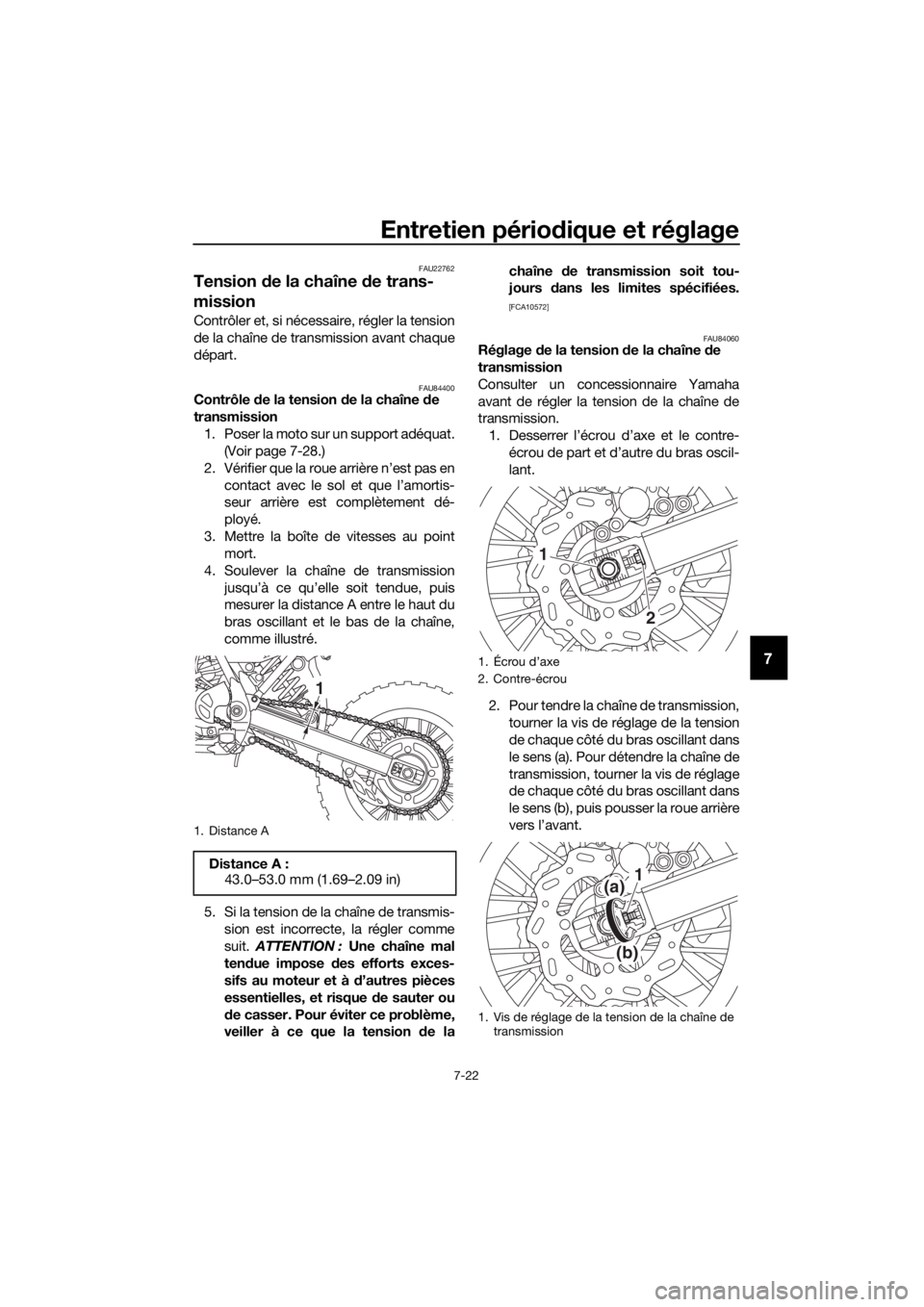

Tension de la chaîne d e trans-
mission
Contrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU84400Contrôle de la tension de la chaîne de
transmission 1. Poser la moto sur un support adéquat. (Voir page 7-28.)
2. Vérifier que la roue arrière n’est pas en contact avec le sol et que l’amortis-
seur arrière est complètement dé-
ployé.
3. Mettre la boîte de vitesses au point mort.
4. Soulever la chaîne de transmission jusqu’à ce qu’elle soit tendue, puis
mesurer la distance A entre le haut du
bras oscillant et le bas de la chaîne,
comme illustré.
5. Si la tension de la chaîne de transmis- sion est incorrecte, la régler comme
suit. ATTENTION : Une chaîne mal
ten due impose des efforts exces-
sifs au moteur et à d’autres pièces
essentielles, et risque de sauter ou
d e casser. Pour éviter ce problème,
veiller à ce que la tension d e lachaîne
de transmission soit tou-
jours dans les limites spécifiées.
[FCA10572]
FAU84060
Réglage de la tension d e la chaîne de
transmission
Consulter un concessionnaire Yamaha
avant de régler la tension de la chaîne de
transmission.
1. Desserrer l’écrou d’axe et le contre- écrou de part et d’autre du bras oscil-
lant.
2. Pour tendre la chaîne de transmission, tourner la vis de réglage de la tension
de chaque côté du bras oscillant dans
le sens (a). Pour détendre la chaîne de
transmission, tourner la vis de réglage
de chaque côté du bras oscillant dans
le sens (b), puis pousser la roue arrière
vers l’avant.
1. Distance A
Distance A :43.0–53.0 mm (1.69–2.09 in)
1
1. Écrou d’axe
2. Contre-écrou
1. Vis de réglage de la tension de la chaîne de
transmission
1
2
(b)
(a) 1
UBR880F0.book Page 22 Tuesday, February 13, 2018 10:44 AM

Entretien périodique et réglage
7-23
7

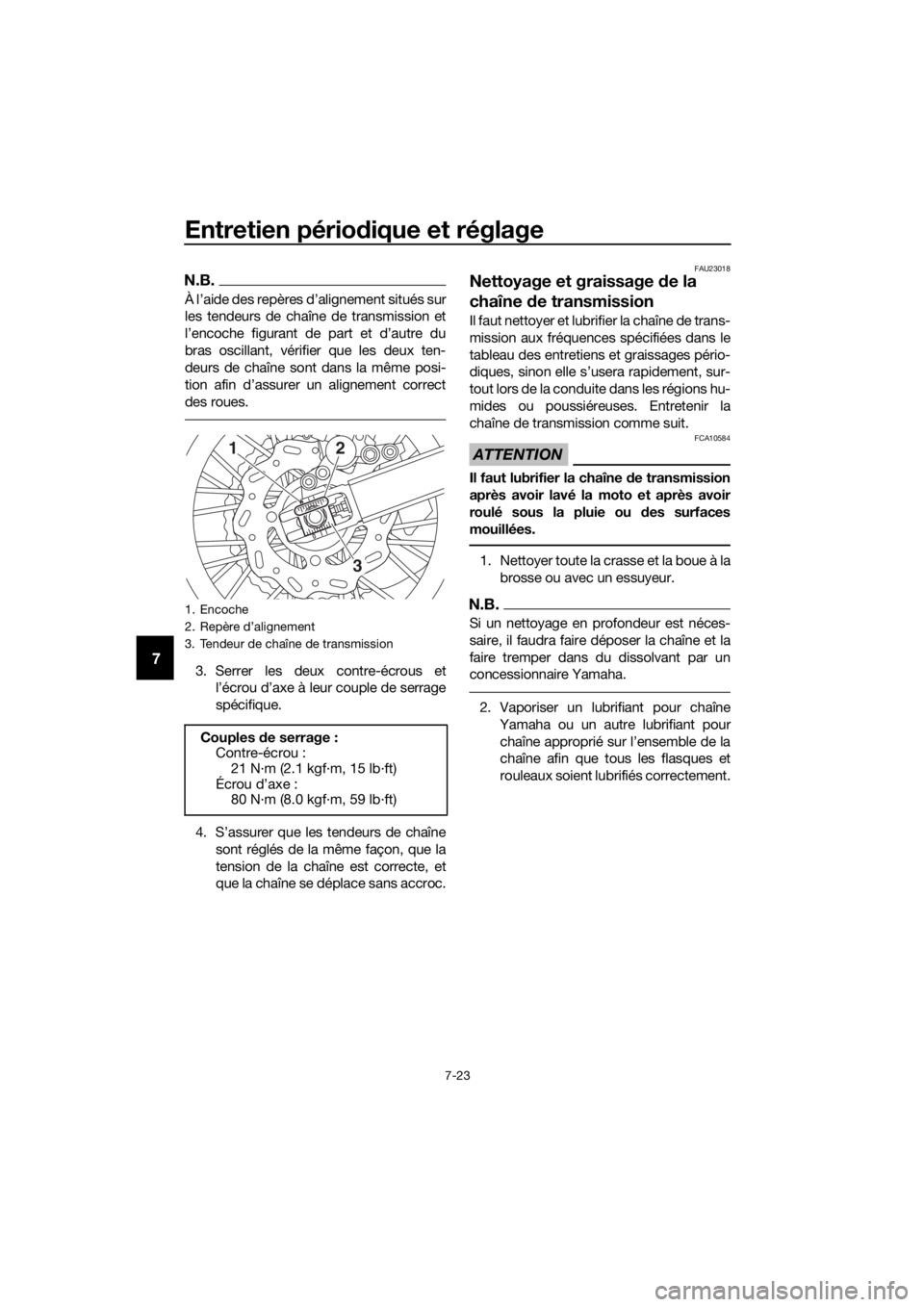

N.B.
À l’aide des repères d’alignement situés sur
les tendeurs de chaîne de transmission et
l’encoche figurant de part et d’autre du
bras oscillant, vérifier que les deux ten-
deurs de chaîne sont dans la même posi-
tion afin d’assurer un alignement correct
des roues.
3. Serrer les deux contre-écrous et
l’écrou d’axe à leur couple de serrage
spécifique.
4. S’assurer que les tendeurs de chaîne sont réglés de la même façon, que la
tension de la chaîne est correcte, et
que la chaîne se déplace sans accroc.
FAU23018
Nettoyage et graissage d e la
chaîne de transmission
Il faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions hu-
mides ou poussiéreuses. Entretenir la
chaîne de transmission comme suit.
ATTENTION
FCA10584
Il faut lubrifier la chaîne de transmission
après avoir lavé la moto et après avoir
roulé sous la pluie ou des surfaces
mouillées.
1. Nettoyer toute la crasse et la boue à la
brosse ou avec un essuyeur.
N.B.
Si un nettoyage en profondeur est néces-
saire, il faudra faire déposer la chaîne et la
faire tremper dans du dissolvant par un
concessionnaire Yamaha.
2. Vaporiser un lubrifiant pour chaîneYamaha ou un autre lubrifiant pour
chaîne approprié sur l’ensemble de la
chaîne afin que tous les flasques et
rouleaux soient lubrifiés correctement.
1. Encoche
2. Repère d’alignement
3. Tendeur de chaîne de transmission
Couples de serrage :
Contre-écrou :
21 N·m (2.1 kgf·m, 15 lb·ft)
Écrou d’axe : 80 N·m (8.0 kgf·m, 59 lb·ft)
12
3
UBR880F0.book Page 23 Tuesday, February 13, 2018 10:44 AM

Entretien périodique et réglage
7-30
7
FAU25081

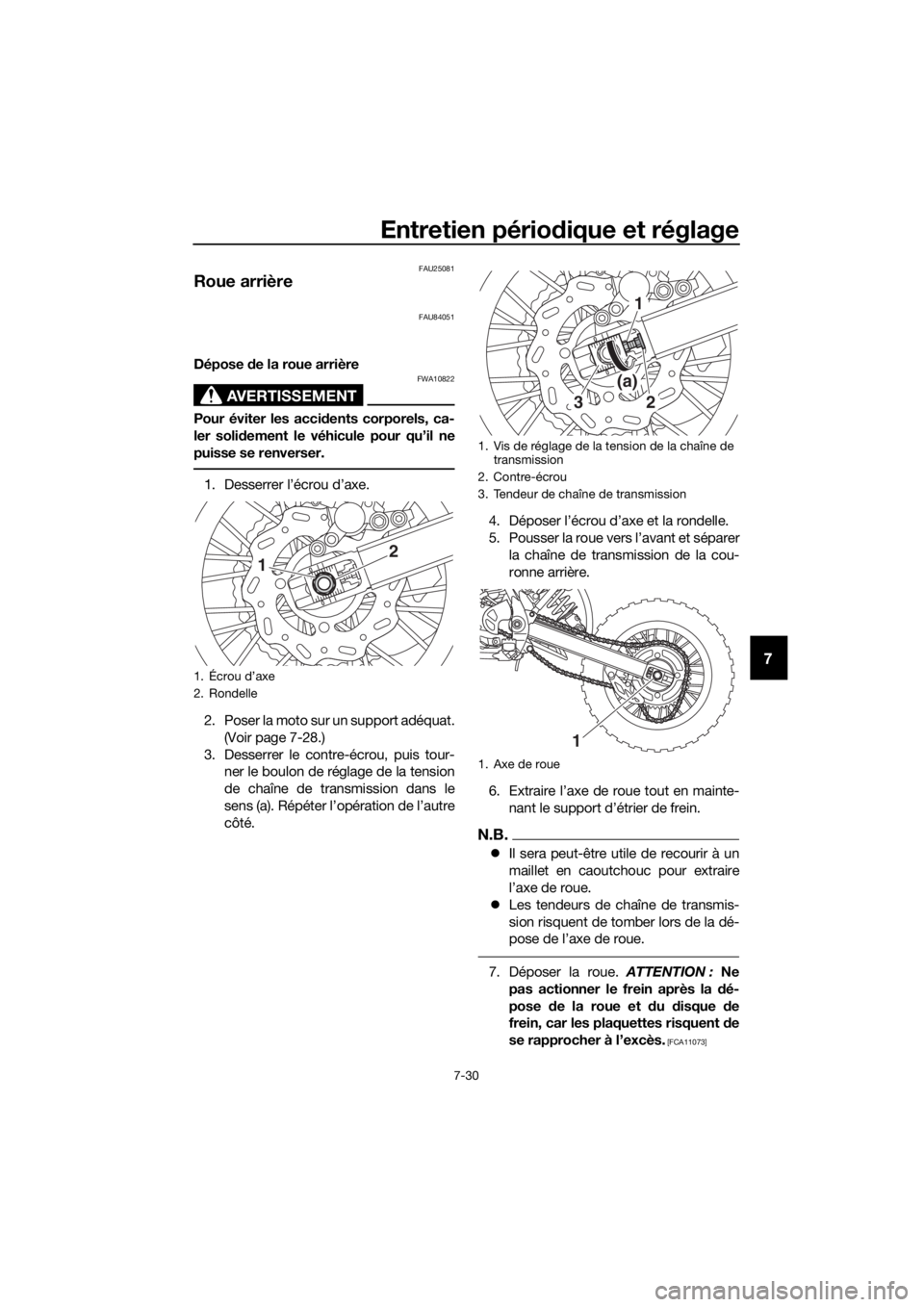

Roue arrière
FAU84051
Dépose de la roue arrière
AVERTISSEMENT
FWA10822
Pour éviter les acci dents corporels, ca-
ler soli dement le véhicule pour qu’il ne
puisse se renverser.
1. Desserrer l’écrou d’axe.
2. Poser la moto sur un support adéquat. (Voir page 7-28.)
3. Desserrer le contre-écrou, puis tour- ner le boulon de réglage de la tension
de chaîne de transmission dans le
sens (a). Répéter l’opération de l’autre
côté. 4. Déposer l’écrou d’axe et la rondelle.
5. Pousser la roue vers l’avant et séparer
la chaîne de transmission de la cou-
ronne arrière.
6. Extraire l’axe de roue tout en mainte- nant le support d’étrier de frein.
N.B.
Il sera peut-être utile de recourir à un
maillet en caoutchouc pour extraire
l’axe de roue.
 Les tendeurs de chaîne de transmis-
sion risquent de tomber lors de la dé-
pose de l’axe de roue.
7. Déposer la roue. ATTENTION : Ne
pas actionner le frein après la d é-
pose de la roue et d u disque de
frein, car les plaquettes risquent de
se rapprocher à l’excès.
[FCA11073]
1. Écrou d’axe
2. Rondelle
12
1. Vis de réglage de la tension de la chaîne de transmission
2. Contre-écrou
3. Tendeur de chaîne de transmission
1. Axe de roue
23
(a) 1
1
UBR880F0.book Page 30 Tuesday, February 13, 2018 10:44 AM

Entretien périodique et réglage
7-31
7
N.B.
 Si la dépose de la chaîne de transmis-
sion est difficile, déposer d’abord
l’axe de roue.
 Pour un montage facile, laisser repo-
ser la chaîne de transmission sur le
dessus du bras oscillant.
Mise en place de la roue arrière
1. S’assurer que le blocage des pla- quettes de frein n’a pas été réalisé
avec force.
2. Monter la roue, le support d’étrier de frein et les tendeurs de chaîne de
transmission en insérant l’axe de roue
à partir du côté gauche.
N.B.
S’assurer que la fente du support d’étrier
de frein s’aligne parfaitement sur la retenue
du bras oscillant.
3. Monter la chaîne de transmission surla couronne arrière.
4. Monter la rondelle et l’écrou d’axe.
5. Régler la tension de la chaîne de transmission. (Voir page 7-22.)
FAU25872
Diagnostic de pannes
Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier la moto à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du sa-
voir-faire et des outils nécessaires à son
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont sou-
vent de moindre qualité. Ces pièces s’use-
ront donc plus rapidement et leur utilisation
pourrait entraîner des réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification d u circuit d’ali-
mentation, ne pas fumer, et s’assurer d e
l’absence de flammes nues ou d’étin-
celles à proximité, y compris de veil-
leuses de chauffe-eau ou de chau dières.
L’essence et les vapeurs d’essence peu-
vent s’enflammer ou exploser, et provo-
quer des blessures et des dommages
matériels graves.
1. Retenue
2. Fente
1
2
UBR880F0.book Page 31 Tuesday, February 13, 2018 10:44 AM

Soin et remisage de la moto
8-1
8
FAU37834
Remarque concernant les pièces
d e couleur mate
ATTENTION
FCA15193
Certains mo dèles sont équipés d e piè-
ces à finition mate. Deman der conseil à
un concessionnaire Yamaha au sujet
d es pro duits d’entretien à utiliser avant
d e procéd er au nettoyage du véhicule.
L’emploi de brosses, de pro duits
chimiques mor dants ou d e détachants
griffera ou en dommagera la surface d e
ces pièces. Il convient également de ne
pas en duire les pièces à finition mate de
cire.
FAU41359
Soin
Un des attraits incontestés d’une moto ré-
side dans la mise à nu de son anatomie, ce
qui est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître,
même sur des pièces de très bonne qualité.
Si un tube d’échappement rouillé peut pas-
ser inaperçu sur une voiture, l’effet sur une
moto est plutôt disgracieux. Un entretien
adéquat régulier lui permettra non seule-
ment de conserver son allure et son rende-
ment et de prolonger sa durée de service,
mais est également indispensable afin de
conserver les droits de la garantie.
Avant le nettoyage 1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons et couvercles, y compris le
capuchon de bougie ainsi que les
fiches rapides et connecteurs élec-
triques sont fermement et correcte-
ment en place.
3. Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints, les pignons, la
chaîne de transmission et les axes de
roue. Toujours rincer la crasse et le
dégraissant à l’eau.
Nettoyage
ATTENTION
FCA17692
 Éviter de nettoyer les roues, surtout
celles à rayons, avec des pro duits
nettoyants trop aci des. S’il s’avère
nécessaire d’utiliser ce type de pro-
d uit afin d ’éliminer des taches te-
naces, veiller à ne pas l’appliquer
plus longtemps que prescrit. Rincer
UBR880F0.book Page 1 Tuesday, February 13, 2018 10:44 AM
