USB YAMAHA YZ65 2020 Betriebsanleitungen (in German)

Einführung
GAU84170
Herzlichen Glückwunsch zu Ihrer neuen Yamaha YZ65 / YZ65L. Dieses Modell ist das Er-
gebnis von Yamahas großer Erfahrung in de r Herstellung ausgezeichneter tempomachen-
der Sport- und Reise-Rennmaschinen. Es stellt den hohen Grad an handwerklichem Kön-
nen und Zuverlässigkeit dar, die Yamaha zum führenden Anbieter in diesen Bereichen
gemacht haben.
Diese Anleitung macht Sie mit dem Betrieb sowie mit den Inspektions- und grundlegenden
Wartungsarbeiten für dieses Motorrads vertraut. Sollten Sie weitere Fragen zum Betrieb Ih-
res Motorrads haben, wenden Sie sich bitte an eine Yamaha-Fachwerkstatt.
Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher
könnten zwischen Ihrem Motorrad und dieser Anleitung kleine Abweichungen auftreten,
obwohl diese Anleitung die neuesten Produkti nformationen enthält, die bei Drucklegung
waren. Wenn Sie Fragen zu dieser Anleitung haben, wenden Sie sich bitte an eine Yamaha-
Fachwerkstatt.
WARNUNG
GWA10032
Diese Anleitun g aufmerksam un d vollstän dig vor der In betrie bnahme des Motorra ds
d urchlesen.
WARNUNG
GWA14352
Dieses Motorrad wurde ausschließlich für Gelän defahrten entwickelt un d her gestellt.
Es ist ille gal, dieses Motorra d auf ir gen deiner öffentlichen Straße o der Autob ahn zu
fahren. Eine solche Verwen dun g ist g esetzlich ver boten. Dieses Motorrad entspricht
nahezu allen Gesetzen un d Bestimmun gen betreffen d Lärmpe gel un d Flammschutz.
Bitte beziehen Sie sich auf Ihre örtlich gelten den Gesetze un d Bestimmun gen, bevor
S ie dieses Motorra d in Betrie b nehmen.
WICHTIGE S ZUR SICHERHEIT:
 Diese Anleitung vollständig vor der Inbetriebnahme des Motorrads durchlesen. Si-
cherstellen, dass Sie alle Anweisungen verstanden haben.
 Alle am Motorrad angebrachten Warn- und Vorsichtshinweise genauestens beachten.
 Niemals ein Motorrad ohne ausreichende vorherige Ausbildung oder Einweisung fah-
ren.
 Das Gewicht des Fahrers sollte 50.0 kg (110 lb) nicht überschreiten.
WICHTIGER HINWEI S FÜR DIE ELTERN:
Dieses Motorrad ist kein Spielzeug. Bevor Sie Ihr Kind auf diesem Motorrad fahren lassen,
sollten Sie unbedingt alle in der Bedienungsanleitung enthaltenen Anweisungen und Warn-
hinweise durchgelesen und verstanden haben. Stellen Sie sicher, dass auch Ihr Kind diese
versteht und befolgt. Kinder unterscheiden sich in ihren Fertigkeiten, körperlichen Fähig-
keiten und in ihrem Urteilsvermögen. Nicht jedes Kind ist in der Lage, ein Motorrad sicher
UBR881G0.book Page 1 Wednesday, March 27, 2019 10:41 AM

Einführung
zu fahren. Eltern sollten ihre Kinder beim Fahren des Motorrads ständig beaufsichtigen. El-
tern sollten ihren Kindern die weitere Benutzung des Motorrads nur dann gestatten, wenn
sie sicher damit umgehen können.
Motorräder sind Zweirä der. Ihr sicherer Einsatz un d Betrie b hän gen von den richti-
g en Fahrtechniken un d von der Geschicklichkeit des Fahrers a b. Je der Fahrer sollte
d ie fol gen den Voraussetzun gen kennen, bevor er dieses Motorra d fährt.
Er oder sie sollte:  Gründliche Anleitung von kompetenter Stelle über alle Aspekte des Fahrens mit einem
Motorrad erhalten.
 Die in dieser Bedienungsanleitung angegebenen Warnungen und Wartungserforder-
nisse beachten.
 Qualifizierte Ausbildung in sicheren und richtigen Fahrtechniken erhalten.
 Professionelle technische Wartung gemä ß dieser Bedienungsanleitung und/oder
wenn die mechanischen Zustände dies erfordern.
UBR881G0.book Page 2 Wednesday, March 27, 2019 10:41 AM

Inhaltsverzeichnis
Lage der wichti gen Aufkleb er......... 1-1
S icherheitsinformationen ................ 2-1
Beschrei bun g................................... 3-1
Linke Seitenansicht ........................ 3-1
Rechte Seitenansicht...................... 3-2
Bedienungselemente und Instrumente ................................. 3-3
Funktionen der Instrumente un d
Be dienun gselemente ....................... 4-1
Lenkerarmatur ................................ 4-1
Kupplungshebel ............................. 4-1
Fußschalthebel ............................... 4-2
Handbremshebel ............................ 4-2
Fußbremshebel............................... 4-3
Tankverschluss............................... 4-3
Kraftstoff......................................... 4-4
Kraftstofftank- Belüftungsschlauch..................... 4-6
Kraftstoffhahn ................................. 4-7
Chokeknopf .................................... 4-7
Kickstarter ...................................... 4-8
Sitzbank .......................................... 4-8
Teleskopgabel einstellen ................ 4-9
Entlüften der Teleskopgabel......... 4-11
Federbein einstellen ..................... 4-12
Entfernbarer Seitenständer .......... 4-16
YPVS ............................................ 4-17
Zu Ihrer Sicherheit –
Routinekontrolle vor
Fahrt beg inn ...................................... 5-1
Wichti ge Fahr- und
Be dienun gshinweise ........................ 6-1
Einfahrzeit ....................................... 6-1
Starten und Warmfahren eines
kalten Motors .............................. 6-3
Anlassen eines warm gelaufenen
Motors ......................................... 6-3
Schalten.......................................... 6-4
Parken ............................................ 6-5 Re
gelmäßi ge Wartun g un d
Einstellun g......................................... 7-1
Regelmäßige Wartungs- und Schmiertabelle ............................. 7-2
Zündkerze prüfen ............................ 7-6
Getriebeöl........................................ 7-7
Kühlflüssigkeit ................................. 7-8
Luftfiltereinsatz reinigen ................ 7-10
Vergaser einstellen ........................ 7-12
Leerlaufdrehzahl einstellen............ 7-12
Spiel des Gasdrehgriffs
einstellen .................................... 7-13
Reifen ............................................ 7-14
Speichenräder ............................... 7-16
Kupplungshebel-Spiel einstellen... 7-16
Spiel des Handbremshebels prüfen......................................... 7-17
Fußschalthebel prüfen .................. 7-18
Scheibenbremsbeläge des Vorder- und Hinterrads
prüfen......................................... 7-18
Bremsflüssigkeitsstand kontrollieren ............................... 7-19
Bremsflüssigkeit wechseln............ 7-20
A

ntriebsketten-Durchhang ............ 7-21
Antriebskette säubern und
schmieren .................................. 7-22
Bowdenzüge prüfen und schmieren .................................. 7-23
Gasdrehgriff und Gaszug kontrollieren und schmieren ...... 7-23
Handbrems- und Kupplungshebel
prüfen und schmieren ................ 7-24
Fußbremshebel prüfen und schmieren .................................. 7-24
Hinterradaufhängung schmieren... 7-25
Schwingen-Drehpunkte schmieren .................................. 7-25
Teleskopgabel prüfen ................... 7-26
Lenkung prüfen ............................. 7-26
Radlager prüfen ............................ 7-27
Motorrad aufbocken ..................... 7-27
Vorderrad ...................................... 7-28
Hinterrad ....................................... 7-29
Fehlersuche................................... 7-30
Fehlersuchdiagramm .................... 7-31
UBR881G0.book Page 1 Wednesday, March 27, 2019 10:41 AM

2-1
2
Sicherheitsinformationen
GAU4121C
Seien Sie ein verantwortun gsb ewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrads.
Motorräder sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er dieses Motorrad
fährt.
Er oder sie sollte:  Gründliche Anleitung von kompeten-
ter Stelle über alle Aspekte des Fah-
rens mit einem Motorrad erhalten.
 Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.
 Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.
 Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern.
 Niemals ein Motorrad ohne ausrei-
chende vorherige Ausbildung oder
Einweisung fahren. Belegen Sie einen
Ausbildungskurs. Anfänger sollten bei
einem zertifizierten Ausbilder Trai-
ningsstunden nehmen. Wenden Sie
sich an einen autorisierten Motorrad-
händler, um Ausbildungskurse in Ihrer
Nähe zu finden.
S icheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden Ins-
pektions- und Wartungsarbeiten am Fahr-
zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer Beschä- digung des Fahrzeugs. Eine Liste der vor
jeder Fahrt durchzuführenden Kontrollen
finden Sie auf Seite 5-1.
 Dieses Motorrad ist ausschließlich für
Geländefahrten ausgelegt. Deshalb ist
es illegal, es auf öffentlichen Straßen
oder Autobahnen zu fahren, selbst
wenn es sich um unbefestigte oder
Schotterstraßen handelt. Der Einsatz
auf öffentlichem Gelände kann verbo-
ten sein. Vor Fahrtantritt unbedingt die
örtlichen Bestimmungen prüfen.
 Dieses Motorrad ist für den Transport
von nur einer Person ausgelegt. Keine
Mitfahrer.
 Die vorwiegende Ursache für
Auto/Motorradunfälle ist ein Versagen
von Autofahrern, Motorräder im Ver-
kehr zu erkennen und mit einzubezie-
hen. Viele Unfälle wurden von Auto-
fahrern verursacht, die das Motorrad
nicht gesehen haben. Sich selbst auf-
fallend zu erkennen zu geben ist daher
eine sehr effektive Methode, Unfälle
dieser Art zu reduzieren.
Deshal b:
• Tragen Sie eine Jacke mit auffallen- den Farben.
• Wenn Sie sich einer Kreuzung nä-
hern, oder wenn Sie sie überque-
ren, besondere Vorsicht walten las-
sen, da Motorradunfälle an
Kreuzungen am häufigsten auftre-
ten.
• Fahren Sie so, dass andere Auto-
fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.
• Warten Sie niemals ein Motorrad, wenn Sie nicht über entsprechen-
des Wissen verfügen. Wenden Sie
sich an einen autorisierten Motor-
radhändler, um grundlegende Infor-
mationen zur Motorradwartung zu
erhalten. Bestimmte Wartungsar-
UBR881G0.book Page 1 Wednesday, March 27, 2019 10:41 AM

Beschreibun g
3-2
3
GAU63391
Rechte Seitenansicht
21345
9867
1. Federvorspannungs-Einstellvorrichtung (Seite 4-12)
2. Druckstufendämpfungs-Einstellvorrichtung (Seite 4-12)
3. Kickstarter (Seite 4-8)
4. Zündkerzenstecker (Seite 7-6)
5. Entlüftungsschraube (Seite 4-11)
6. Kühlflüssigkeits-Ablassschraube (Seite 7-9)
7. Fußbremshebel (Seite 4-3)
8. Getriebeöl-Ablassschraube (Seite 7-7)
9. Getriebeöl-Einfüllschraubverschluss (Seite 7-7)
UBR881G0.book Page 2 Wednesday, March 27, 2019 10:41 AM

Funktionen der Instrumente un d Be dienun gselemente
4-3
4
GAU12944

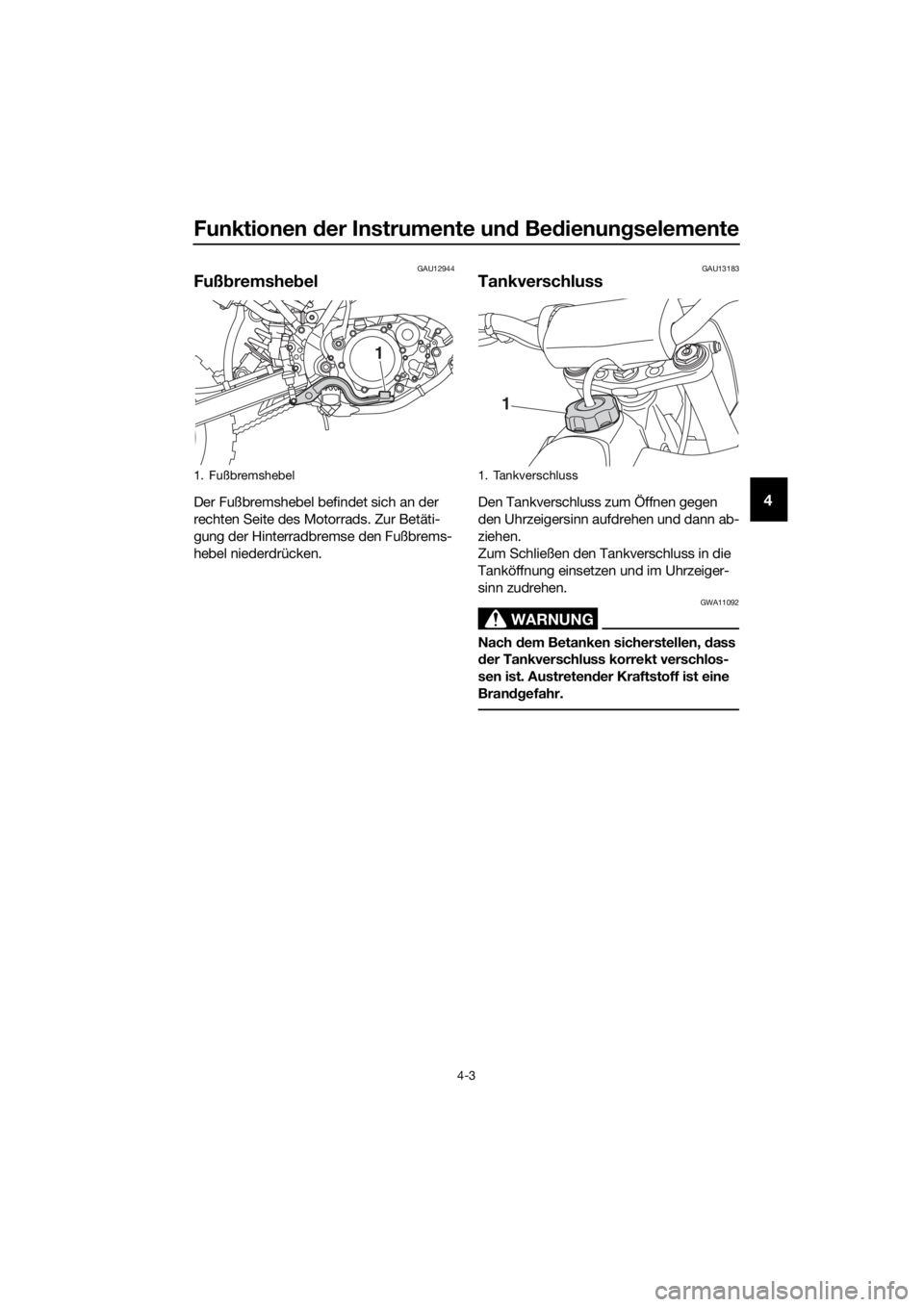

Fuß bremshe bel
Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU13183
Tankverschluss
Den Tankverschluss zum Öffnen gegen
den Uhrzeigersinn aufdrehen und dann ab-
ziehen.
Zum Schließen den Tankverschluss in die
Tanköffnung einsetzen und im Uhrzeiger-
sinn zudrehen.
WARNUNG
GWA11092
Nach dem Betanken sicherstellen, dass
d er Tankverschluss korrekt verschlos-
sen ist. Austreten der Kraftstoff ist eine
Bran dgefahr.
1. Fußbremshebel
1
1. Tankverschluss
1
UBR881G0.book Page 3 Wednesday, March 27, 2019 10:41 AM

Regelmäßi ge Wartun g un d Einstellun g
7-18
7
GAU44821
Fußschalthe bel prüfen
Vor jeder Fahrt sollte die Funktion des Fuß-
schalthebels kontrolliert werden. Falls der
Betrieb nicht reibungslos ist, das Fahrzeug
von einer Yamaha-Fachwerkstatt überprü-
fen lassen.
GAU22393

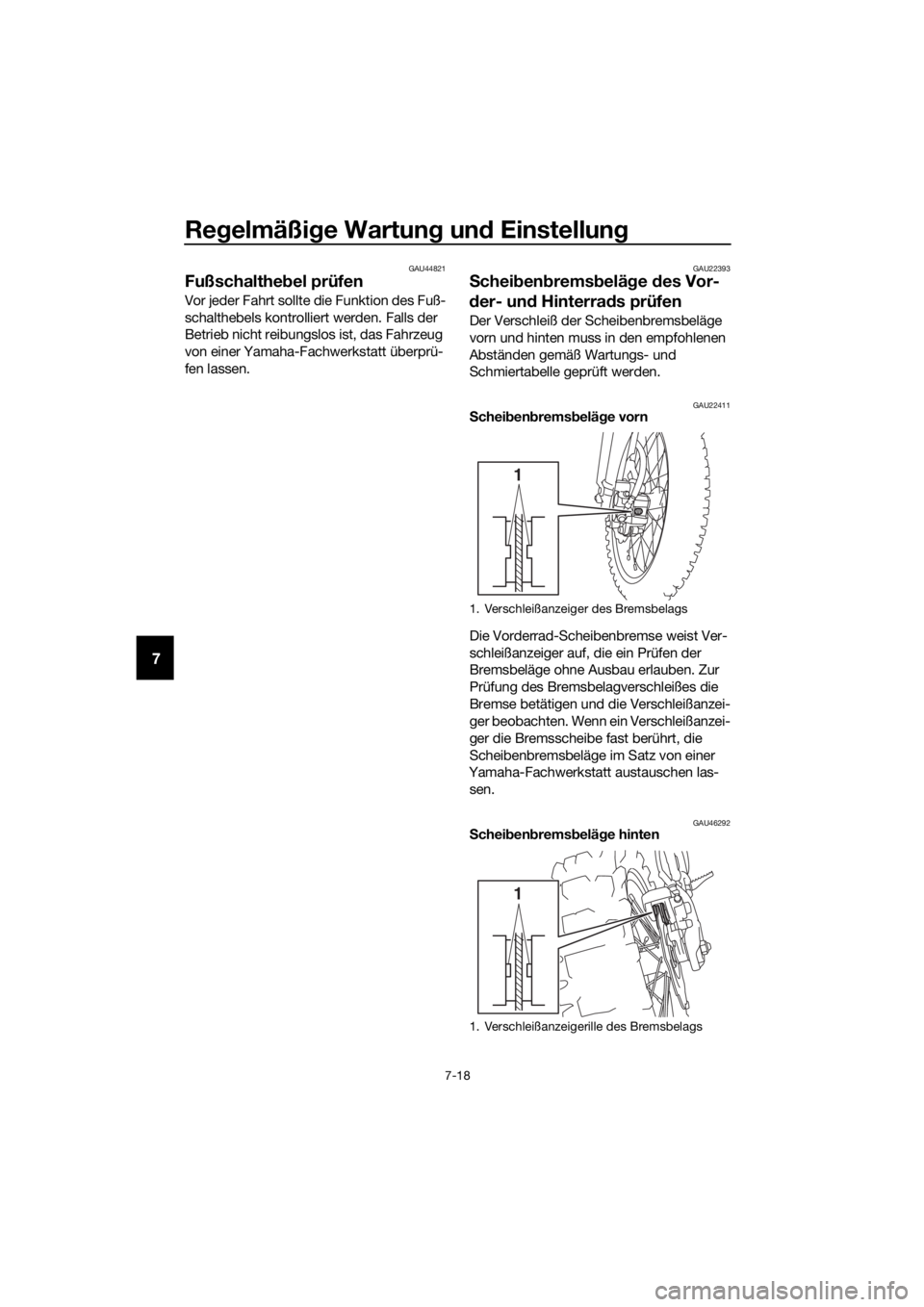

S chei ben brems belä ge des Vor-
d er- un d Hinterra ds prüfen
Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU22411S chei ben brems belä ge vorn
Die Vorderrad-Scheibenbremse weist Ver-
schleißanzeiger auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben. Zur
Prüfung des Bremsbelagverschleißes die
Bremse betätigen und die Verschleißanzei-
ger beobachten. Wenn ein Verschleißanzei-
ger die Bremsscheibe fast berührt, die
Scheibenbremsbeläge im Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU46292S chei ben brems belä ge hinten
1. Verschleißanzeiger des Bremsbelags
1. Verschleißanzeigerille des Bremsbelags
1
1
UBR881G0.book Page 18 Wednesday, March 27, 2019 10:41 AM

Regelmäßi ge Wartun g un d Einstellun g
7-19
7
Jeder Hinterrad-Scheibenbremsbelag
weist Verschleißanzeiger (Nuten) auf, die
ein Prüfen der Bremsbeläge ohne Ausbau
erlauben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn ein Ver-
schleißanzeiger fast erscheint, die Schei-
benbremsbeläge als ganzen Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.GAU22583

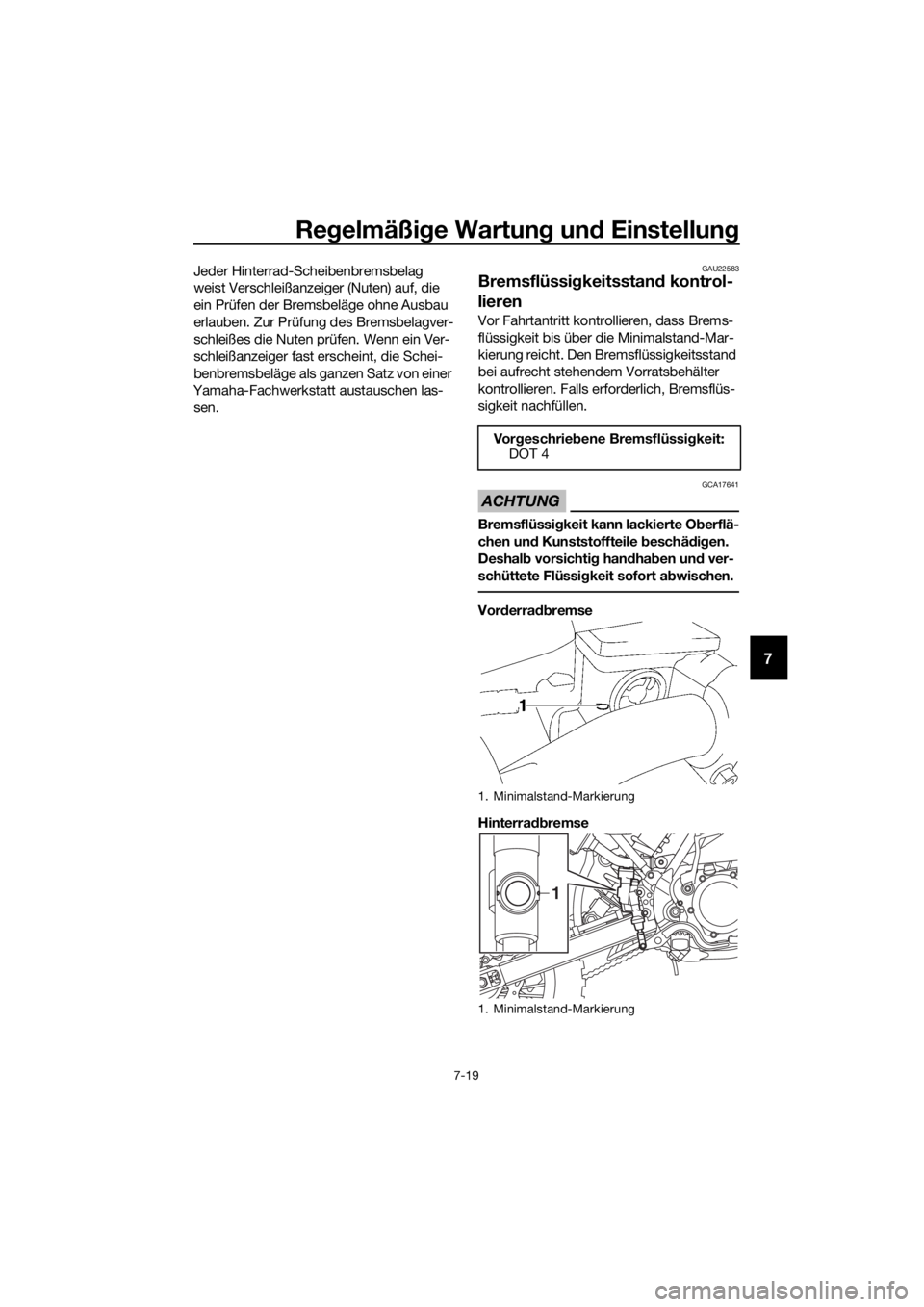

Bremsflüssi gkeitsstan d kontrol-
lieren
Vor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht. Den Bremsflüssigkeitsstand
bei aufrecht stehendem Vorratsbehälter
kontrollieren. Falls erforderlich, Bremsflüs-
sigkeit nachfüllen.
ACHTUNG
GCA17641
Bremsflüssi gkeit kann lackierte O berflä-
chen un d Kunststoffteile beschäd ig en.
Deshal b vorsichti g han dha ben un d ver-
schüttete Flüssi gkeit sofort a bwischen.
Vor derra dbremse
Hinterra dbremse
Vo r
geschrieb ene Bremsflüssi gkeit:
DOT 4
1. Minimalstand-Markierung
1. Minimalstand-Markierung
1
UBR881G0.book Page 19 Wednesday, March 27, 2019 10:41 AM

Regelmäßi ge Wartun g un d Einstellun g
7-27
7
GAU23292
Radla ger prüfen
Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU75190
Motorra d auf bocken
Da dieses Modell keinen Hauptständer be-
sitzt, beim Ausbau des Vorder- oder Hinter-
rads, beim Einstellen der Kette oder beim
Waschen des Fahrzeugs usw. einen War-
tungsständer verwenden.
Vor der Wartungsarbeit prüfen, ob das Mo-
torrad sicher und senkrecht steht.
HINWEIS
Ist kein geeigneter Wartungsständer ver-
fügbar, kann stattdessen eine stabile Holz-
kiste verwendet werden.
1. Wartungsständer (für Geländemotorrad)
1
UBR881G0.book Page 27 Wednesday, March 27, 2019 10:41 AM

Pflege und La gerun g d es Motorra ds
8-3
8
Nach der Reini gun g
1. Das Fahrzeug mit einem Chamois
oder saugfähigem Tuch, vorzugswei-
se einem Mikrofaser-Frottiertuch,
trocknen.
2. Für Modelle mit Antriebskette: Die An- triebskette trocknen und dann
schmieren, um Rost vorzubeugen.
3. Verwenden Sie zur Pflege von ver- chromten, Aluminium- und Edelstahl-
Teilen eine Chrompolitur. Oft kann die
temperaturbedingte Verfärbung von
Edelstahl-Auspuffanlagen mit einer
solchen Politur entfernt werden.
4. Tragen Sie ein Korrosionsschutzspray auf alle Metallteile einschließlich ver-
chromter oder vernickelter Oberflä-
chen auf. WARNUNG! Kein Silikon
o der Ölspray auf Sitze, Han dgriffe,
Gummifußrasten o der Reifenlauf-
flächen auftra gen. An dernfalls wer-
d en diese Teile rutschi g, was zu
Kontrollverlust führen kann. Die
O berflächen dieser Teile g ründlich
reini gen, bevor das Fahrzeu g in Be-
trie b g enommen wir d.
[GWA20650]
5. Gummi-, Vinyl- und unlackierte Kunst-
stoffteile mit einem geeigneten Pflege-
mittel behandeln.
6. Steinschläge und andere kleine Lack- schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
7. Wachsen Sie alle lackierten Oberflä- chen mit einem nicht scheuernden
Wachs oder verwenden Sie ein Aufbe-
reitungsspray für Motorräder.
8. Nach Beenden der Reinigung den Motor starten und einige Minuten im
Leerlauf laufen lassen, damit die Rest-
feuchte trocknet.
9. Wenn die Scheinwerfer-Streuscheibe
beschlagen ist, den Motor starten und
den Scheinwerfer einschalten, damit
die Feuchtigkeit verschwindet. 10. Das Fahrzeug vollständig trocknen
(lassen), bevor es untergestellt oder
abgedeckt wird.
ACHTUNG
GCA26320
Kein Wachs auf Gummi- o der unla-
ckierte Kunststoffteile auftrag en.
 Polituren die Schleifmittel enthalten
nicht verwen den, weil d iese eine
d ünne Schicht des Lackes a btra-
g en.
 Sprays un d Wachs sparsam auftra-
g en. Ü berschuss danach a bwi-
schen.
WARNUNG
GWA20660
Verunreini gun gen, die auf d en Bremsen
o der Reifen zurück gelassen wer den,
können zu Kontrollverlust führen.
 Sicherstellen, dass sich we der
S chmiermittel noch Wachs auf d en
Bremsen o der Reifen befin det.
 Falls erfor derlich, Reifen mit war-
mem Wasser un d einem mil den
Reini gun gsmittel waschen.
 Bremsschei ben un d Brems belä ge
b ei Bed arf mit Bremsenreini ger
o der Aceton reini gen.
 Vor Fahrten mit höheren Geschwin-
dig keiten die Bremsleistun g un d
d as Fahrverhalten d es Fahrzeugs in
d en Kurven testen.
