YAMAHA YZ85 2003 Owners Manual

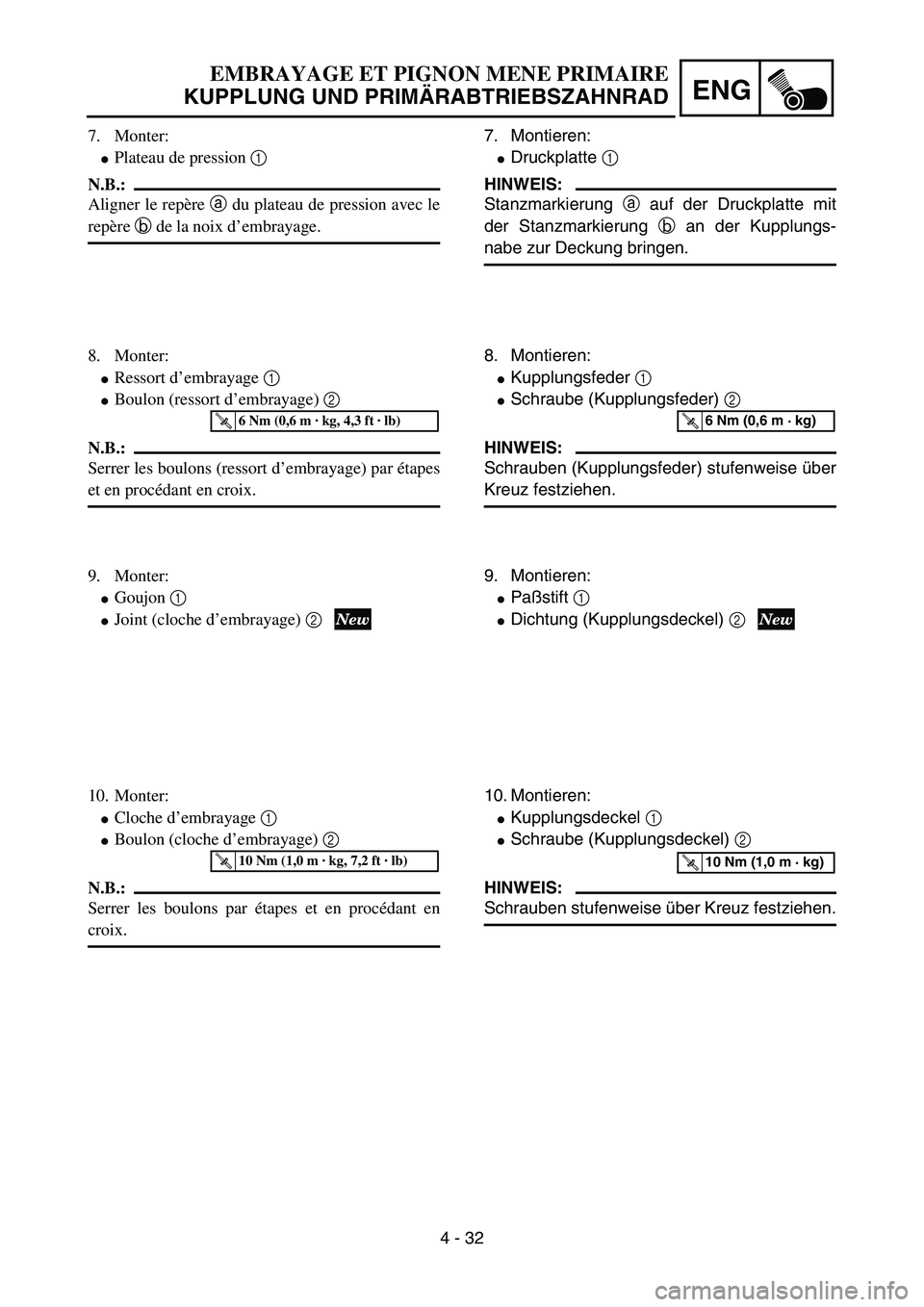

4 - 32
ENG
7. Monter:

Plateau de pression 1
N.B.:
Aligner le repère a du plateau de pression avec le
repère b de la noix d’embrayage.
8. Monter:

Ressort d’embrayage 1

Boulon (ressort d’embrayage) 2
N.B.:
Serrer les boulons (ressort d’embrayage) par étapes
et en procédant en croix.
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
9. Monter:

Goujon 1

Joint (cloche d’embrayage) 2
10. Monter:

Cloche d’embrayage 1

Boulon (cloche d’embrayage) 2
N.B.:
Serrer les boulons par étapes et en procédant en
croix.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
EMBRAYAGE ET PIGNON MENE PRIMAIRE
KUPPLUNG UND PRIMÄRABTRIEBSZAHNRAD
7. Montieren:

Druckplatte 1
HINWEIS:
Stanzmarkierung a auf der Druckplatte mit
der Stanzmarkierung b an der Kupplungs-
nabe zur Deckung bringen.
8. Montieren:

Kupplungsfeder 1

Schraube (Kupplungsfeder) 2
HINWEIS:
Schrauben (Kupplungsfeder) stufenweise über
Kreuz festziehen.
T R..6 Nm (0,6 m · kg)
9. Montieren:

Paßstift 1

Dichtung (Kupplungsdeckel) 2
10. Montieren:

Kupplungsdeckel 1

Schraube (Kupplungsdeckel) 2
HINWEIS:
Schrauben stufenweise über Kreuz festziehen.
T R..10 Nm (1,0 m · kg)

4 - 33

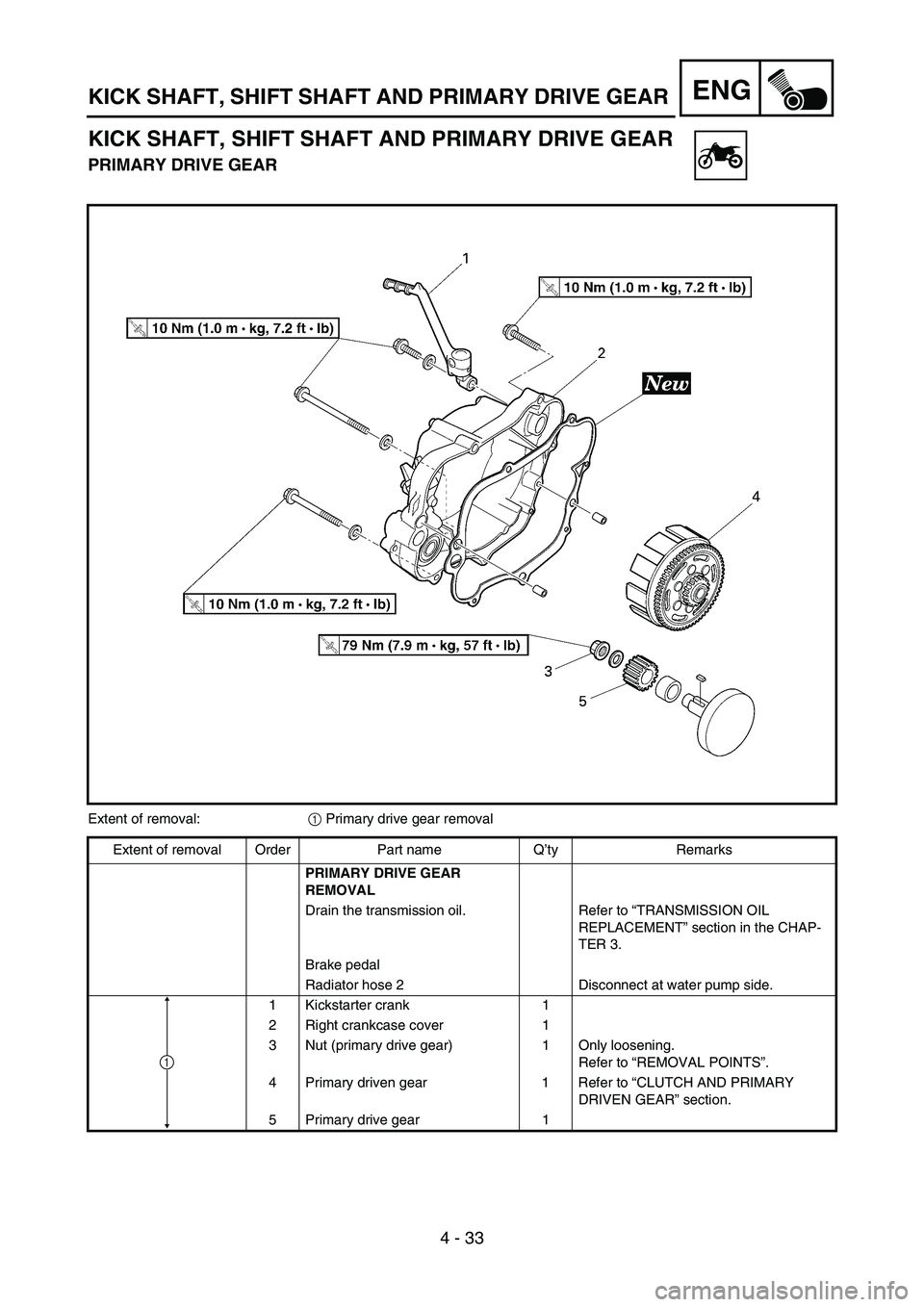

ENGKICK SHAFT, SHIFT SHAFT AND PRIMARY DRIVE GEAR
KICK SHAFT, SHIFT SHAFT AND PRIMARY DRIVE GEAR
PRIMARY DRIVE GEAR
5PAR0008
Extent of removal:
1 Primary drive gear removal
Extent of removal Order Part name Q’ty Remarks
PRIMARY DRIVE GEAR
REMOVAL
Drain the transmission oil. Refer to “TRANSMISSION OIL
REPLACEMENT” section in the CHAP-
TER 3.
Brake pedal
Radiator hose 2 Disconnect at water pump side.
1 Kickstarter crank 1
2 Right crankcase cover 1
3 Nut (primary drive gear) 1 Only loosening.
Refer to “REMOVAL POINTS”.
4 Primary driven gear 1 Refer to “CLUTCH AND PRIMARY
DRIVEN GEAR” section.
5 Primary drive gear 1
1

4 - 33
ENG

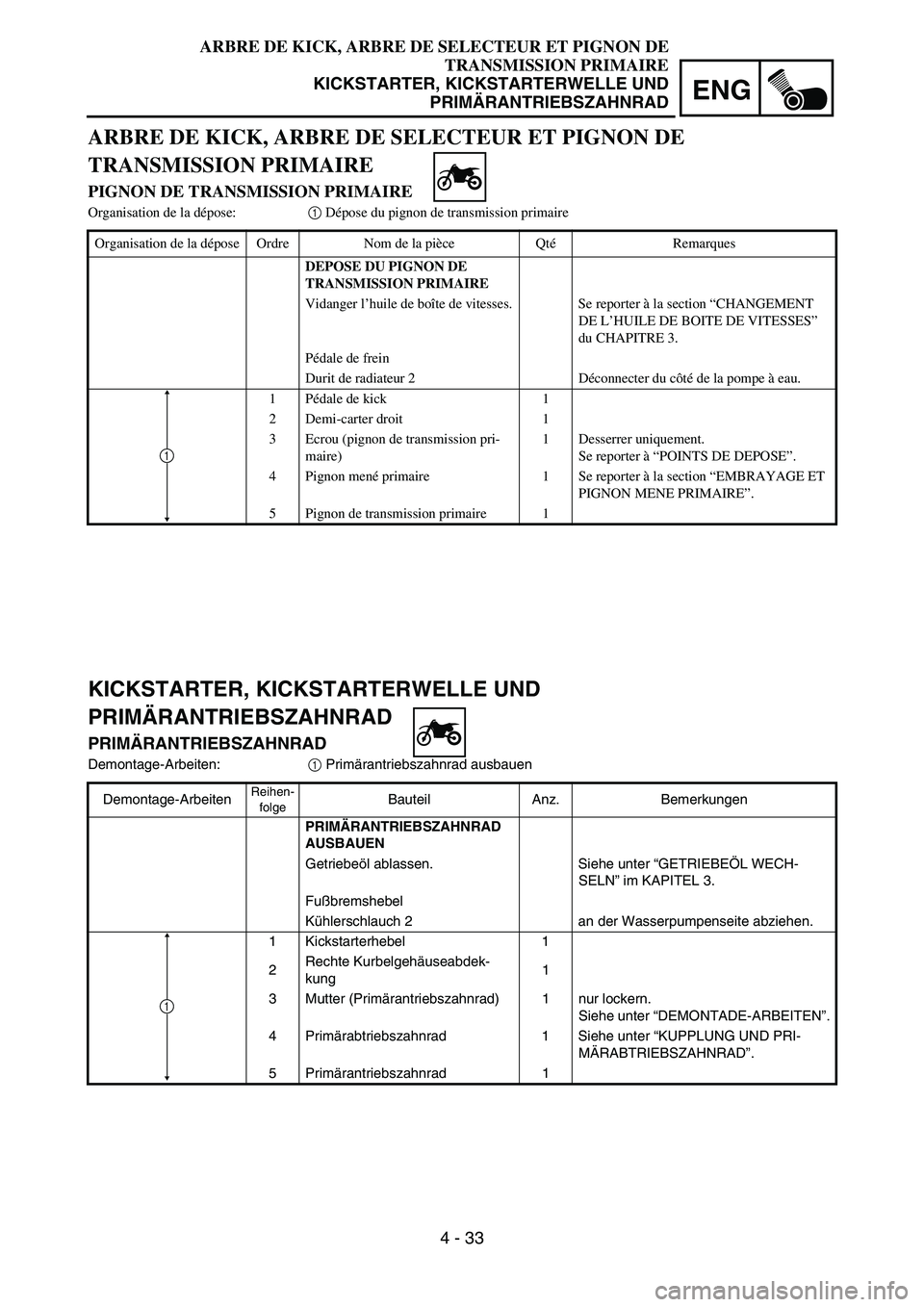

ARBRE DE KICK, ARBRE DE SELECTEUR ET PIGNON DE
TRANSMISSION PRIMAIRE
KICKSTARTER, KICKSTARTERWELLE UND
PRIMÄRANTRIEBSZAHNRAD
ARBRE DE KICK, ARBRE DE SELECTEUR ET PIGNON DE
TRANSMISSION PRIMAIRE
PIGNON DE TRANSMISSION PRIMAIRE
Organisation de la dépose:1 Dépose du pignon de transmission primaire
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU PIGNON DE
TRANSMISSION PRIMAIRE
Vidanger l’huile de boîte de vitesses. Se reporter à la section “CHANGEMENT
DE L’HUILE DE BOITE DE VITESSES”
du CHAPITRE 3.
Pédale de frein
Durit de radiateur 2 Déconnecter du côté de la pompe à eau.
1Pédale de kick 1
2 Demi-carter droit 1
3 Ecrou (pignon de transmission pri-
maire)1 Desserrer uniquement.
Se reporter à “POINTS DE DEPOSE”.
4 Pignon mené primaire 1 Se reporter à la section “EMBRAYAGE ET
PIGNON MENE PRIMAIRE”.
5Pignon de transmission primaire
1
1
KICKSTARTER, KICKSTARTERWELLE UND
PRIMÄRANTRIEBSZAHNRAD
PRIMÄRANTRIEBSZAHNRAD
Demontage-Arbeiten:
1 Primärantriebszahnrad ausbauen
Demontage-Arbeiten
Reihen-
folgeBauteil Anz. Bemerkungen
PRIMÄRANTRIEBSZAHNRAD
AUSBAUEN
Getriebeöl ablassen. Siehe unter “GETRIEBEÖL WECH-
SELN” im KAPITEL 3.
Fußbremshebel
Kühlerschlauch 2 an der Wasserpumpenseite abziehen.
1 Kickstarterhebel 1
2Rechte Kurbelgehäuseabdek-
kung1
3 Mutter (Primärantriebszahnrad) 1 nur lockern.
Siehe unter “DEMONTADE-ARBEITEN”.
4Primärabtriebszahnrad 1 Siehe unter “KUPPLUNG UND PRI-
MÄRABTRIEBSZAHNRAD”.
5Primärantriebszahnrad 1
1

4 - 34
ENG

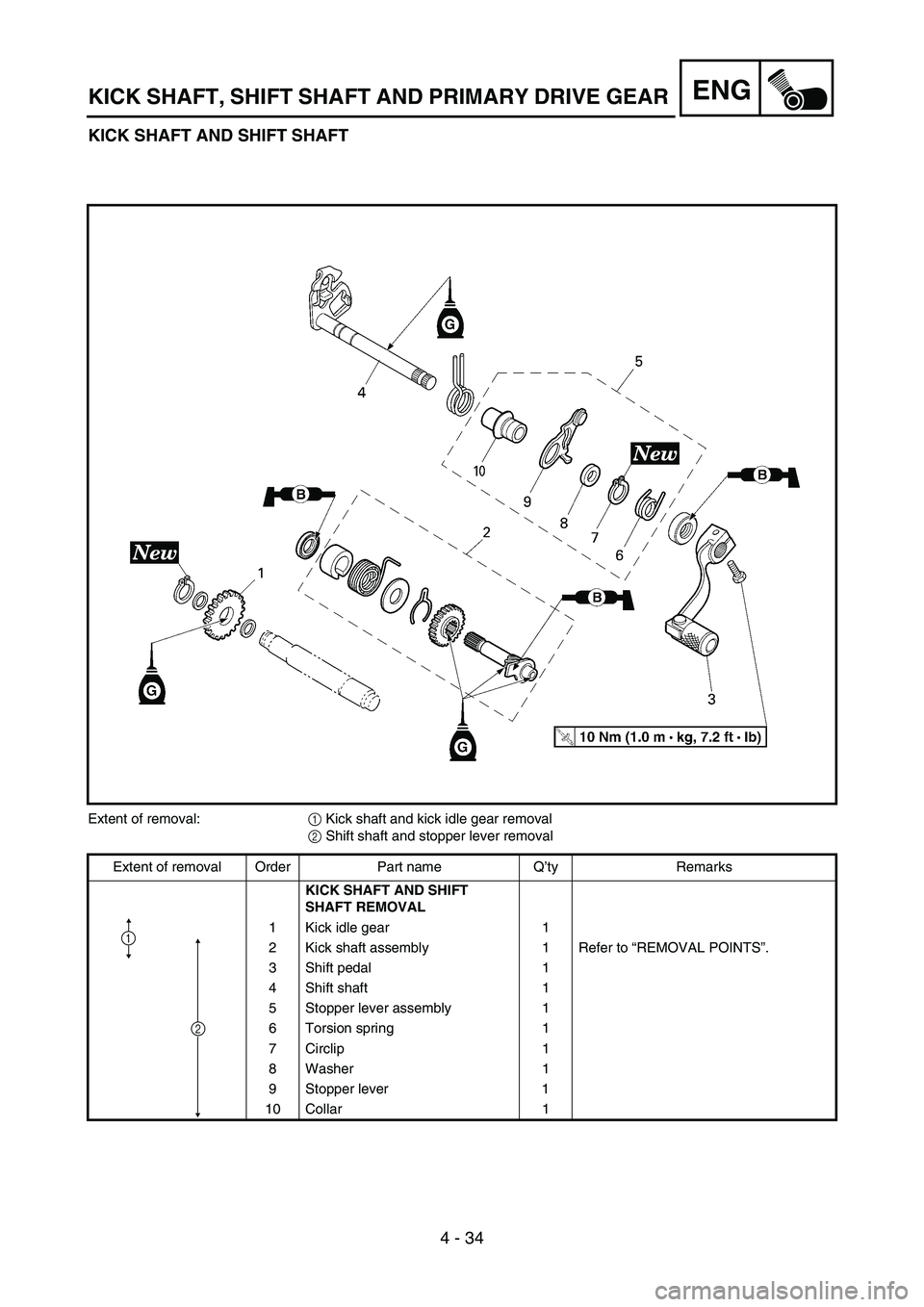

KICK SHAFT AND SHIFT SHAFT
5PA40970
Extent of removal:
1 Kick shaft and kick idle gear removal
2 Shift shaft and stopper lever removal
Extent of removal Order Part name Q’ty Remarks
KICK SHAFT AND SHIFT
SHAFT REMOVAL
1 Kick idle gear 1
2 Kick shaft assembly 1 Refer to “REMOVAL POINTS”.
3 Shift pedal 1
4 Shift shaft 1
5 Stopper lever assembly 1
6 Torsion spring 1
7 Circlip 1
8 Washer 1
9 Stopper lever 1
10 Collar 1
1
2
KICK SHAFT, SHIFT SHAFT AND PRIMARY DRIVE GEAR

4 - 34
ENG

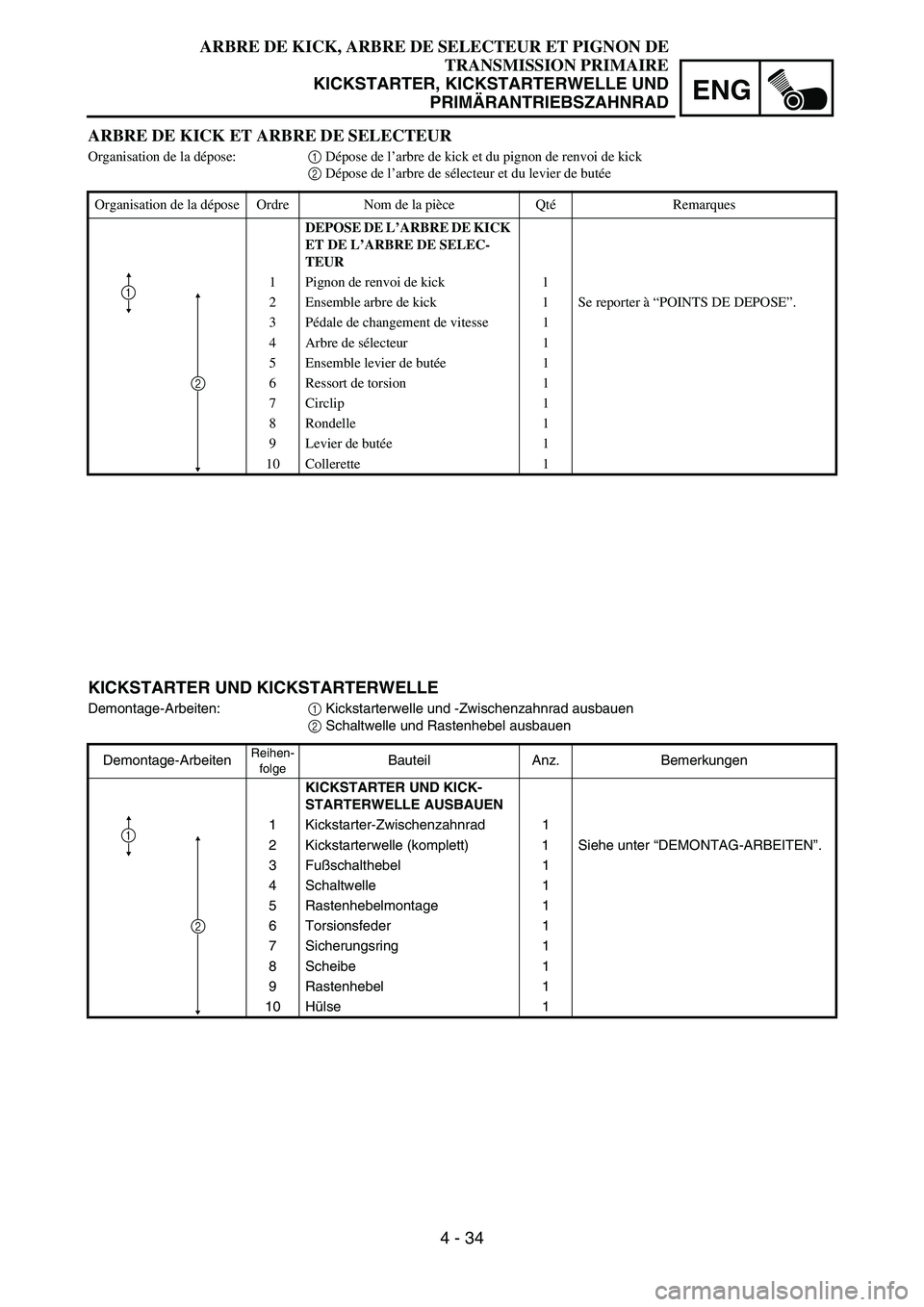

ARBRE DE KICK ET ARBRE DE SELECTEUR
Organisation de la dépose:1 Dépose de l’arbre de kick et du pignon de renvoi de kick
2 Dépose de l’arbre de sélecteur et du levier de butée
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DE L’ARBRE DE KICK
ET DE L’ARBRE DE SELEC-
TEUR
1 Pignon de renvoi de kick 1
2 Ensemble arbre de kick 1 Se reporter à “POINTS DE DEPOSE”.
3Pédale de changement de vitesse 1
4 Arbre de sélecteur 1
5 Ensemble levier de butée1
6 Ressort de torsion 1
7Circlip 1
8 Rondelle 1
9 Levier de butée1
10 Collerette 1
1
2
KICKSTARTER UND KICKSTARTERWELLE
Demontage-Arbeiten:
1 Kickstarterwelle und -Zwischenzahnrad ausbauen
2 Schaltwelle und Rastenhebel ausbauen
Demontage-Arbeiten
Reihen-
folgeBauteil Anz. Bemerkungen
KICKSTARTER UND KICK-
STARTERWELLE AUSBAUEN
1 Kickstarter-Zwischenzahnrad 1
2 Kickstarterwelle (komplett) 1 Siehe unter “DEMONTAG-ARBEITEN”.
3Fußschalthebel 1
4 Schaltwelle 1
5 Rastenhebelmontage 1
6 Torsionsfeder 1
7 Sicherungsring 1
8 Scheibe 1
9 Rastenhebel 1
10 Hülse 1
1
2
ARBRE DE KICK, ARBRE DE SELECTEUR ET PIGNON DE
TRANSMISSION PRIMAIRE
KICKSTARTER, KICKSTARTERWELLE UND
PRIMÄRANTRIEBSZAHNRAD

4 - 35
ENG

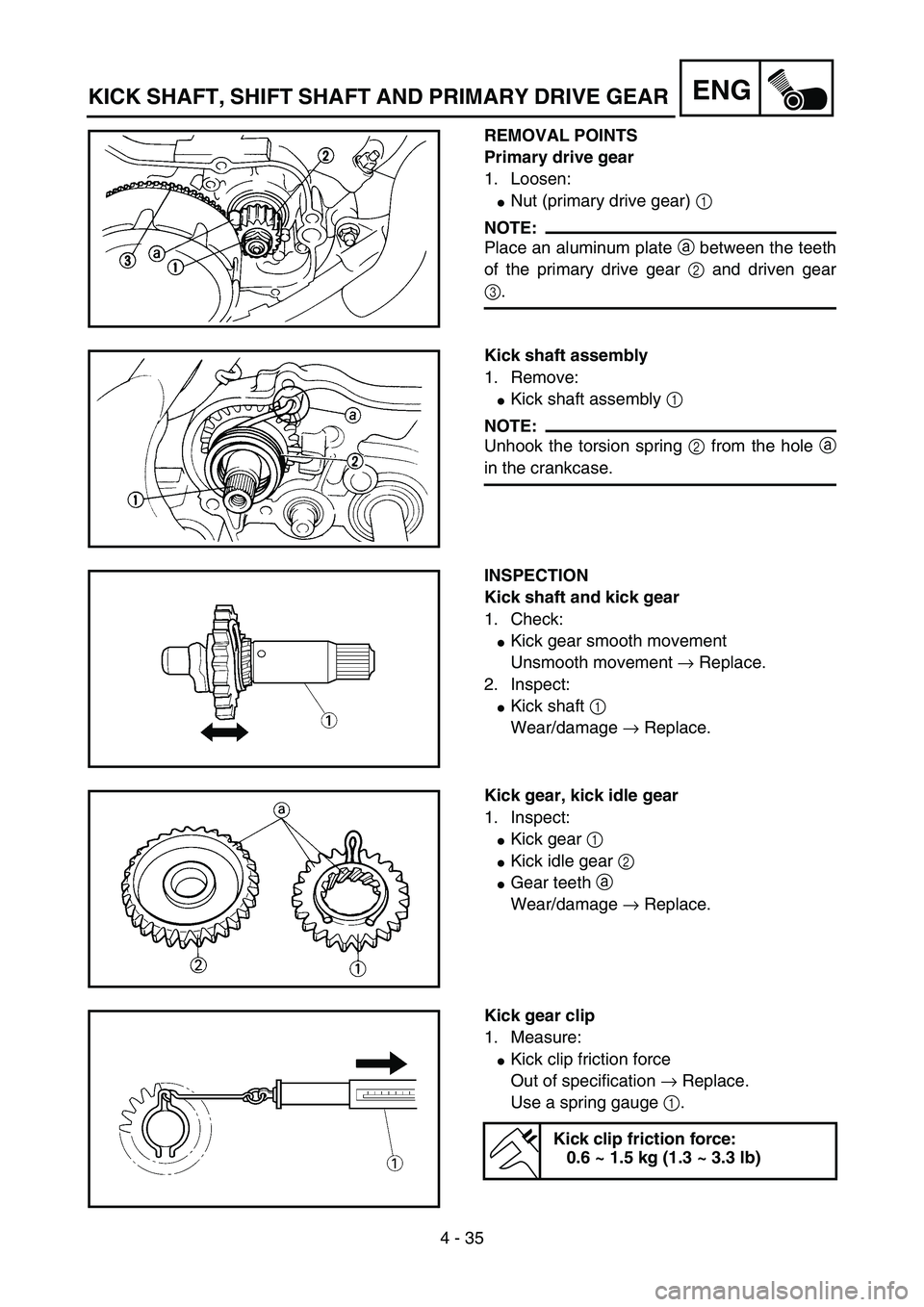

REMOVAL POINTS
Primary drive gear
1. Loosen:

Nut (primary drive gear) 1
NOTE:
Place an aluminum plate a between the teeth
of the primary drive gear 2 and driven gear
3.
5PA40980
Kick shaft assembly
1. Remove:

Kick shaft assembly 1
NOTE:
Unhook the torsion spring 2 from the hole a
in the crankcase.
5PA40990
INSPECTION
Kick shaft and kick gear
1. Check:

Kick gear smooth movement
Unsmooth movement → Replace.
2. Inspect:

Kick shaft 1
Wear/damage → Replace.
5PA41000
Kick gear, kick idle gear
1. Inspect:

Kick gear 1

Kick idle gear 2

Gear teeth a
Wear/damage → Replace.
5PA41010
Kick gear clip
1. Measure:

Kick clip friction force
Out of specification → Replace.
Use a spring gauge 1.
Kick clip friction force:
0.6 ~ 1.5 kg (1.3 ~ 3.3 lb)
5PA41020
KICK SHAFT, SHIFT SHAFT AND PRIMARY DRIVE GEAR

4 - 35
ENG
POINTS DE DEPOSE
Pignon de transmission primaire
1. Desserrer:

Ecrou (pignon de transmission primaire) 1
N.B.:
Placer une plaque d’aluminium a entre les dents
du pignon d’entraînement primaire 2 et le pignon
mené 3.
Ensemble arbre de kick
1. Déposer:

Ensemble arbre de kick 1
N.B.:
Décrocher le ressort de torsion 2 de l’orifice a
sur le carter.
CONTROLE
Arbre de kick et pignon de kick
1. Contrôler:

Bon fonctionnement du kick
Mouvement irrégulier → Remplacer.
2. Contrôler:

Arbre de kick 1
Usure/endommagement → Remplacer.
Pignon de kick, pignon de renvoi de kick
1. Contrôler:

Pignon de kick 1

Pignon de renvoi de kick 2

Dents du pignon a
Usure/endommagement → Remplacer.
Agrafe du pignon de kick
1. Mesurer:

Force de friction de l’agrafe de kick
Hors spécifications → Remplacer.
Utiliser une jauge à ressort 1.
Force de friction de l’agrafe de kick:
0,6 à 1,5 kg (1,3 à 3,3 lb)
DEMONTAGE-ARBEITEN
Primärantriebszahnrad
1. Lockern:

Mutter (Primärantriebszahnrad) 1
HINWEIS:
Aluminiumscheibe a zwischen den Zähnen
des Primärantriebszahnrades 2 und des Pri-
märabtriebszahnrads 3 anbringen.
Kickstarterwelle zusammenbauen
1. Demontieren:

Kickstarterwelle zusammenbauen 1
HINWEIS:
Torsionsfeder 2 aus der Bohrung a im Kur-
belgehäuse aushaken.
PRÜFUNG
Kickstarterwelle und Kickstarterzahnrad
1. Kontrollieren:

Beweglichkeit des Kickstarterzahnrads
Schwergängig → erneuern.
2. Kontrollieren:

Kickstarterwelle 1
Verschleiß/Beschädigung → erneuern.
Kickstarterzahnrad, Kickstarter-Zwischen-
zahnrad
1. Kontrollieren:

Kickstarterzahnrad 1

Kickstarter-Zwischenzahnrad 2

Zähne a
Verschleiß/Beschädigung → erneuern.
Kickstarterzahnrad-Clip
1. Messen:

Kickfederreibung
Unvorschriftsmäßig → erneuern.
Federprüfgerät 1.
Kickfederreibung
0,6–1,5 kg
ARBRE DE KICK, ARBRE DE SELECTEUR ET PIGNON DE
TRANSMISSION PRIMAIRE
KICKSTARTER, KICKSTARTERWELLE UND
PRIMÄRANTRIEBSZAHNRAD

4 - 36
ENG
EC4B4400

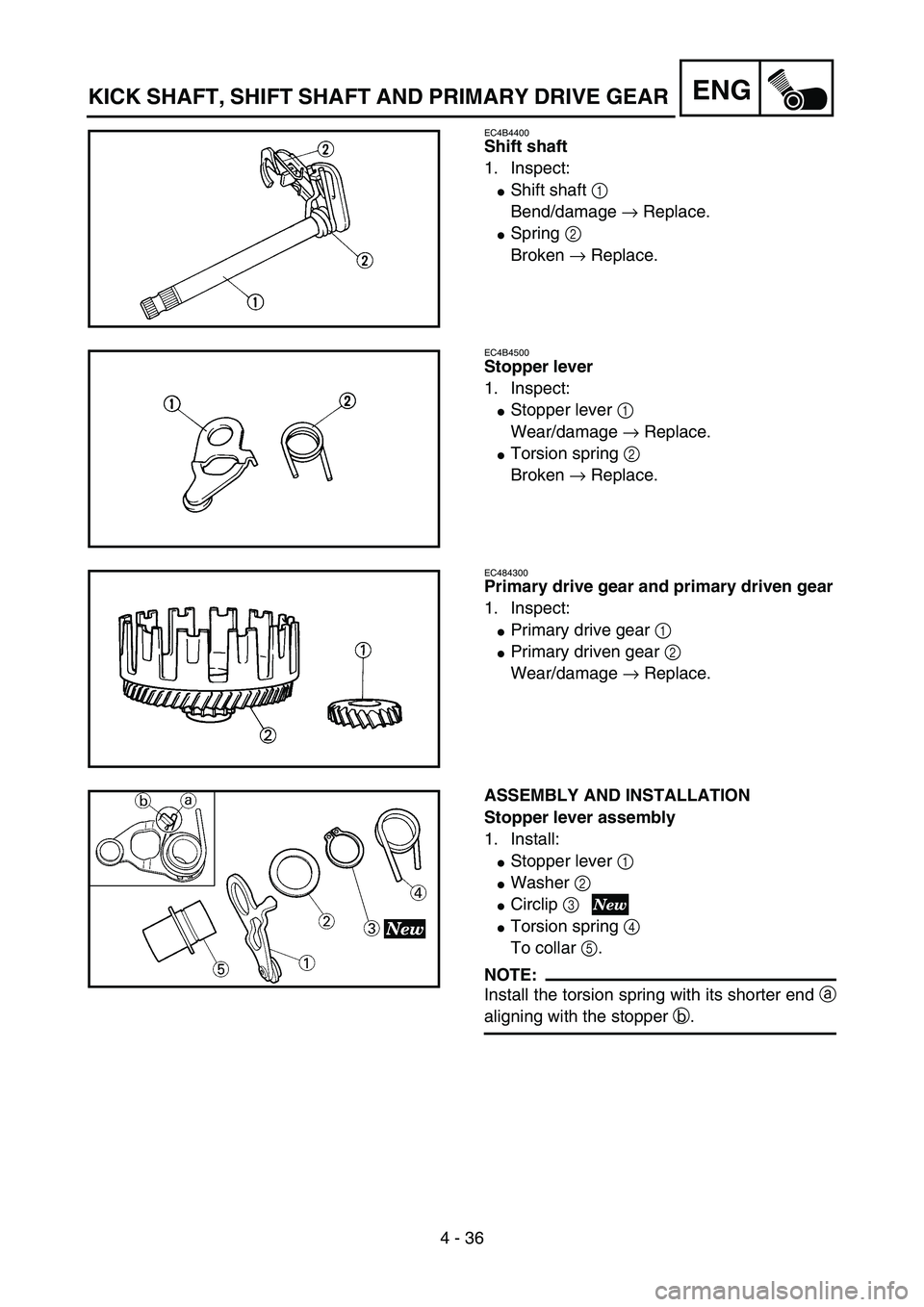

Shift shaft
1. Inspect:

Shift shaft 1
Bend/damage → Replace.

Spring 2
Broken → Replace.
5PA41030
EC4B4500
Stopper lever
1. Inspect:

Stopper lever 1
Wear/damage → Replace.

Torsion spring 2
Broken → Replace.
5PA41040
EC484300
Primary drive gear and primary driven gear
1. Inspect:

Primary drive gear 1

Primary driven gear 2
Wear/damage → Replace.
5PA41050
ASSEMBLY AND INSTALLATION
Stopper lever assembly
1. Install:

Stopper lever 1

Washer 2

Circlip 3

Torsion spring 4
To collar 5.
NOTE:
Install the torsion spring with its shorter end a
aligning with the stopper b.
5PA41060
KICK SHAFT, SHIFT SHAFT AND PRIMARY DRIVE GEAR

4 - 36
ENG

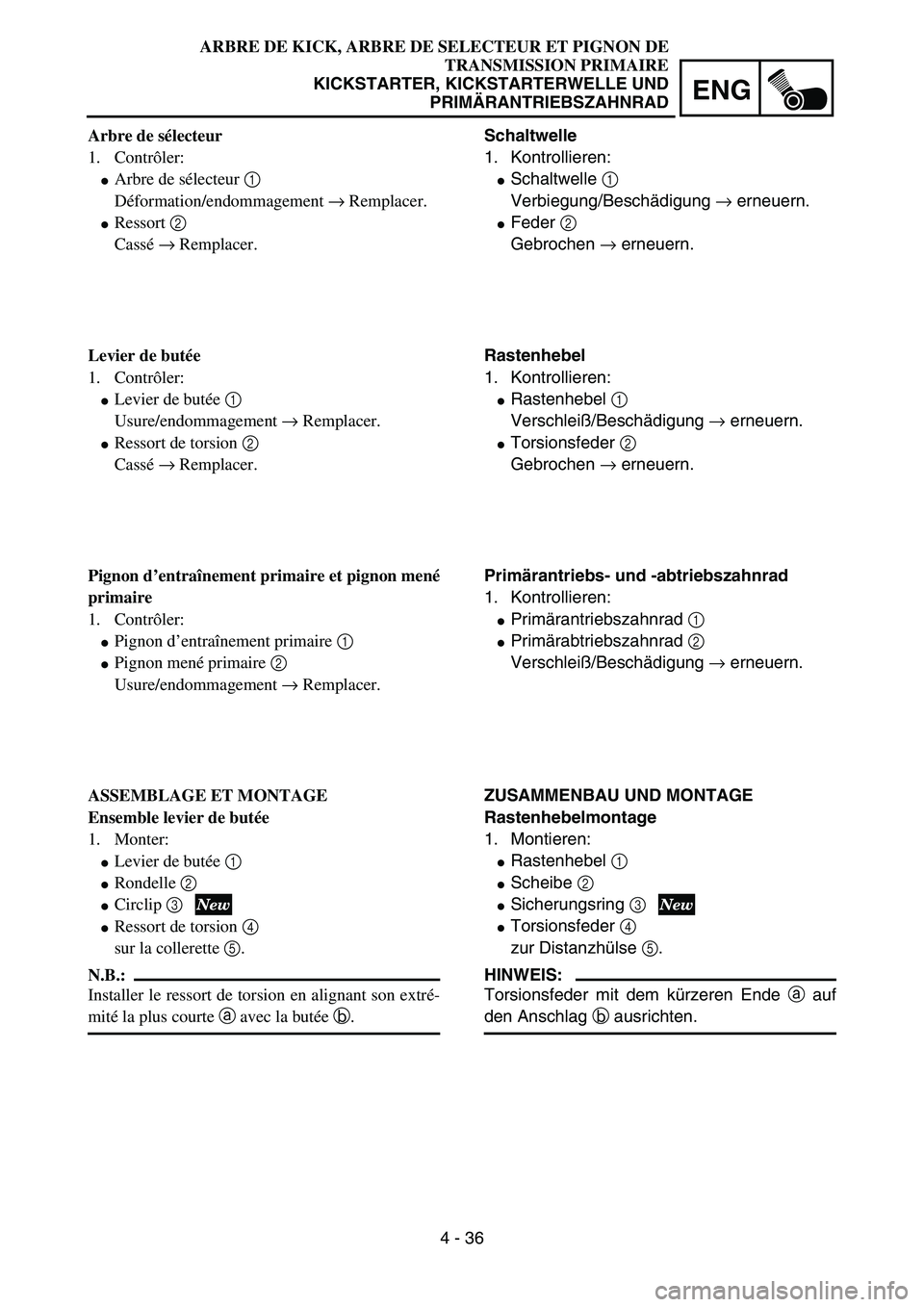

Arbre de sélecteur
1. Contrôler:

Arbre de sélecteur 1
Déformation/endommagement → Remplacer.

Ressort 2
Cassé → Remplacer.
Levier de butée
1. Contrôler:

Levier de butée 1
Usure/endommagement → Remplacer.

Ressort de torsion 2
Cassé → Remplacer.
Pignon d’entraînement primaire et pignon mené
primaire
1. Contrôler:

Pignon d’entraînement primaire 1

Pignon mené primaire 2
Usure/endommagement → Remplacer.
ASSEMBLAGE ET MONTAGE
Ensemble levier de butée
1. Monter:

Levier de butée 1

Rondelle 2

Circlip 3

Ressort de torsion 4
sur la collerette 5.
N.B.:
Installer le ressort de torsion en alignant son extré-
mité la plus courte a avec la butée b.
Schaltwelle
1. Kontrollieren:

Schaltwelle 1
Verbiegung/Beschädigung → erneuern.

Feder 2
Gebrochen → erneuern.
Rastenhebel
1. Kontrollieren:

Rastenhebel 1
Verschleiß/Beschädigung → erneuern.

Torsionsfeder 2
Gebrochen → erneuern.
Primärantriebs- und -abtriebszahnrad
1. Kontrollieren:

Primärantriebszahnrad 1

Primärabtriebszahnrad 2
Verschleiß/Beschädigung → erneuern.
ZUSAMMENBAU UND MONTAGE
Rastenhebelmontage
1. Montieren:

Rastenhebel 1

Scheibe 2

Sicherungsring 3

Torsionsfeder 4
zur Distanzhülse 5.
HINWEIS:
Torsionsfeder mit dem kürzeren Ende a auf
den Anschlag b ausrichten.
ARBRE DE KICK, ARBRE DE SELECTEUR ET PIGNON DE
TRANSMISSION PRIMAIRE
KICKSTARTER, KICKSTARTERWELLE UND
PRIMÄRANTRIEBSZAHNRAD

4 - 37
ENG

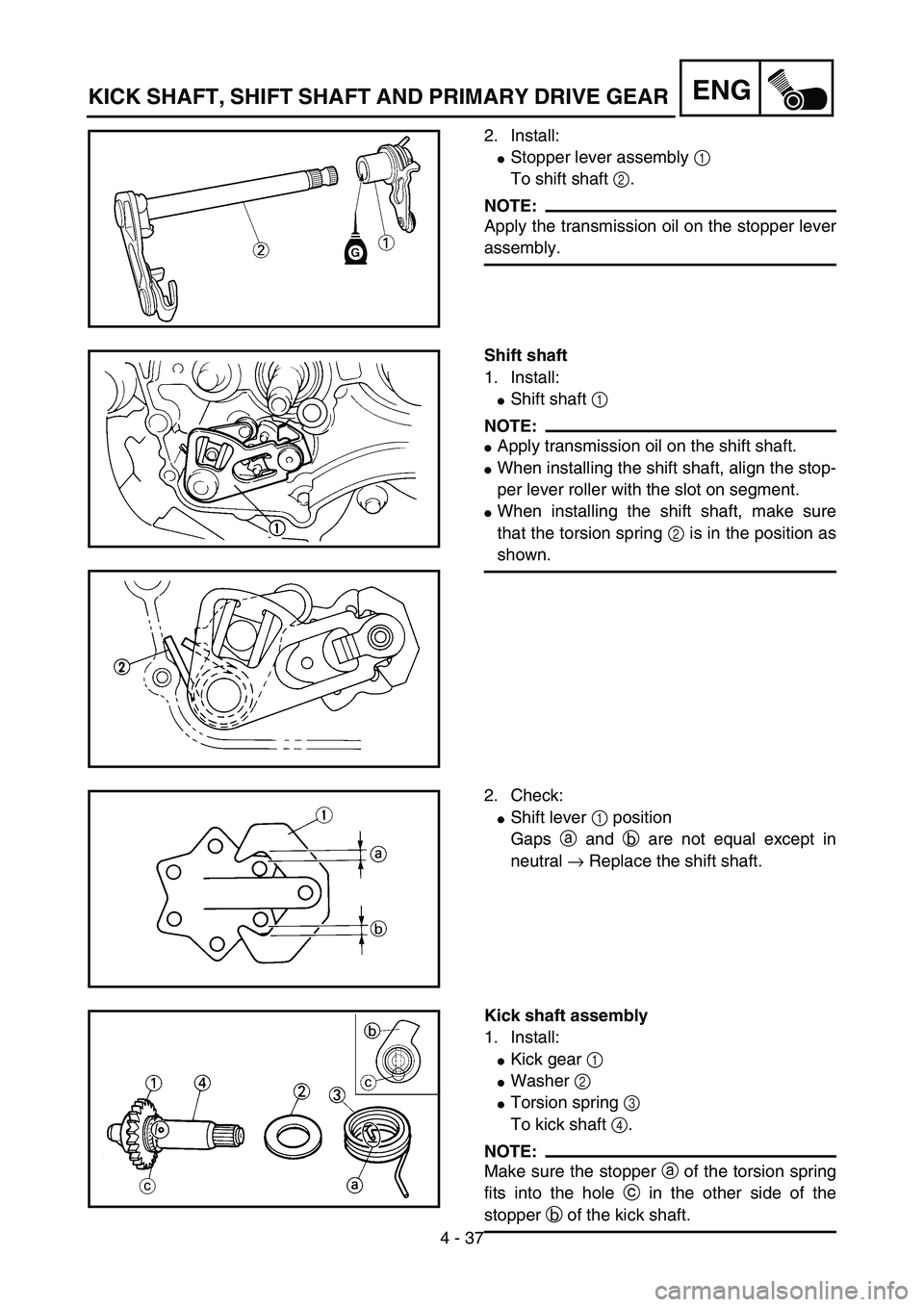

2. Install:

Stopper lever assembly 1
To shift shaft 2.
NOTE:
Apply the transmission oil on the stopper lever
assembly.
5PA41070
Shift shaft
1. Install:

Shift shaft 1
NOTE:

Apply transmission oil on the shift shaft.

When installing the shift shaft, align the stop-
per lever roller with the slot on segment.

When installing the shift shaft, make sure
that the torsion spring 2 is in the position as
shown.
5PA41080
5PA41090
2. Check:

Shift lever 1 position
Gaps a and b are not equal except in
neutral → Replace the shift shaft.
5PA41100
Kick shaft assembly
1. Install:

Kick gear 1

Washer 2

Torsion spring 3
To kick shaft 4.
NOTE:
Make sure the stopper a of the torsion spring
fits into the hole c in the other side of the
stopper b of the kick shaft.
5PA41110
KICK SHAFT, SHIFT SHAFT AND PRIMARY DRIVE GEAR
