YAMAHA YZ85 2004  Owners Manual 5 - 3
CHAS
POINTS DE DEPOSE

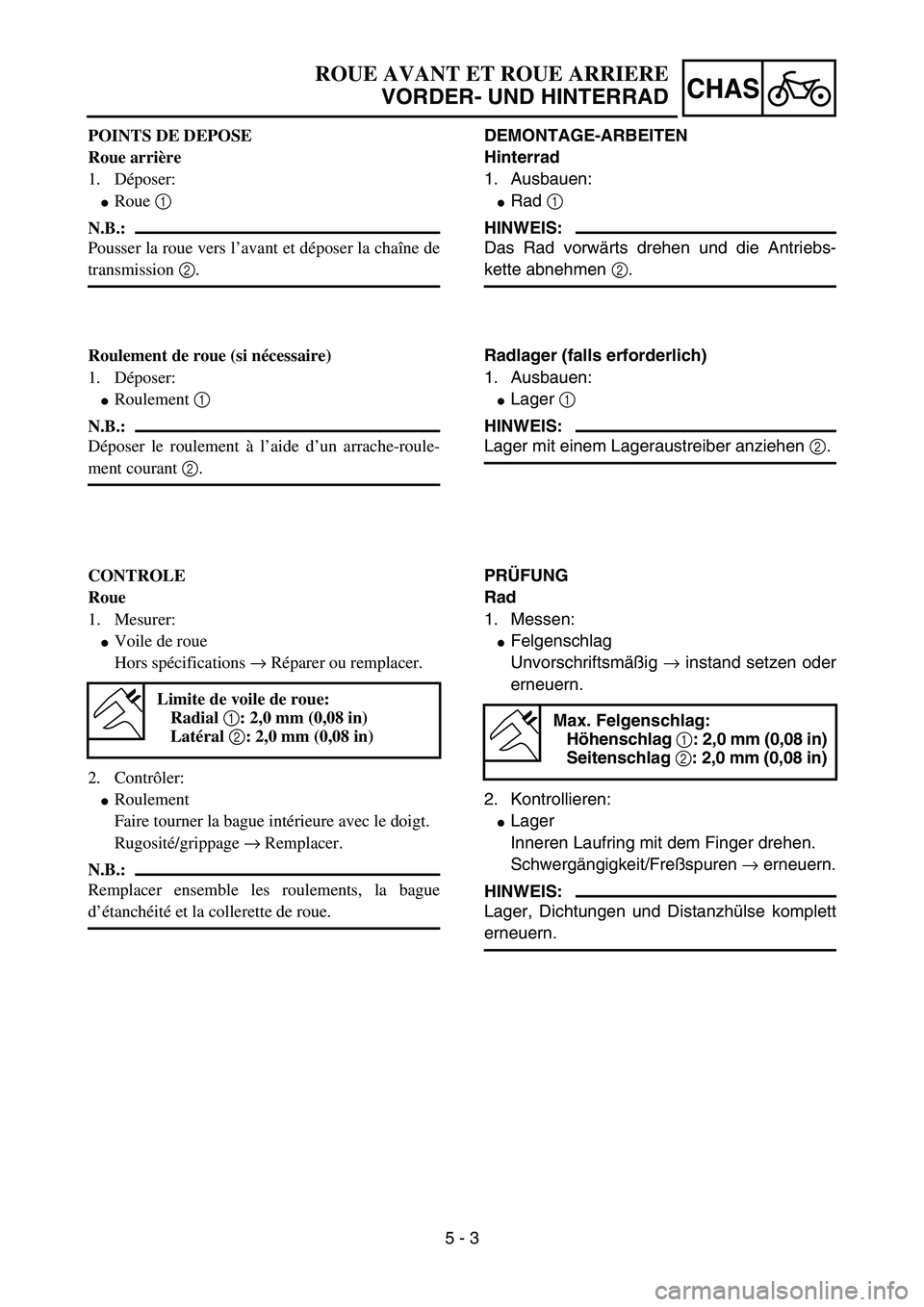

Roue arrière
1. Déposer:
Roue 1
N.B.:
Pousser la roue vers l’avant et déposer la chaîne de
transmission 2.
Roulement de roue (si nécessaire)
1. Déposer:
Roulemen

Page 332 of 506

YAMAHA YZ85 2004  Owners Manual 5 - 4
CHAS
EC514200

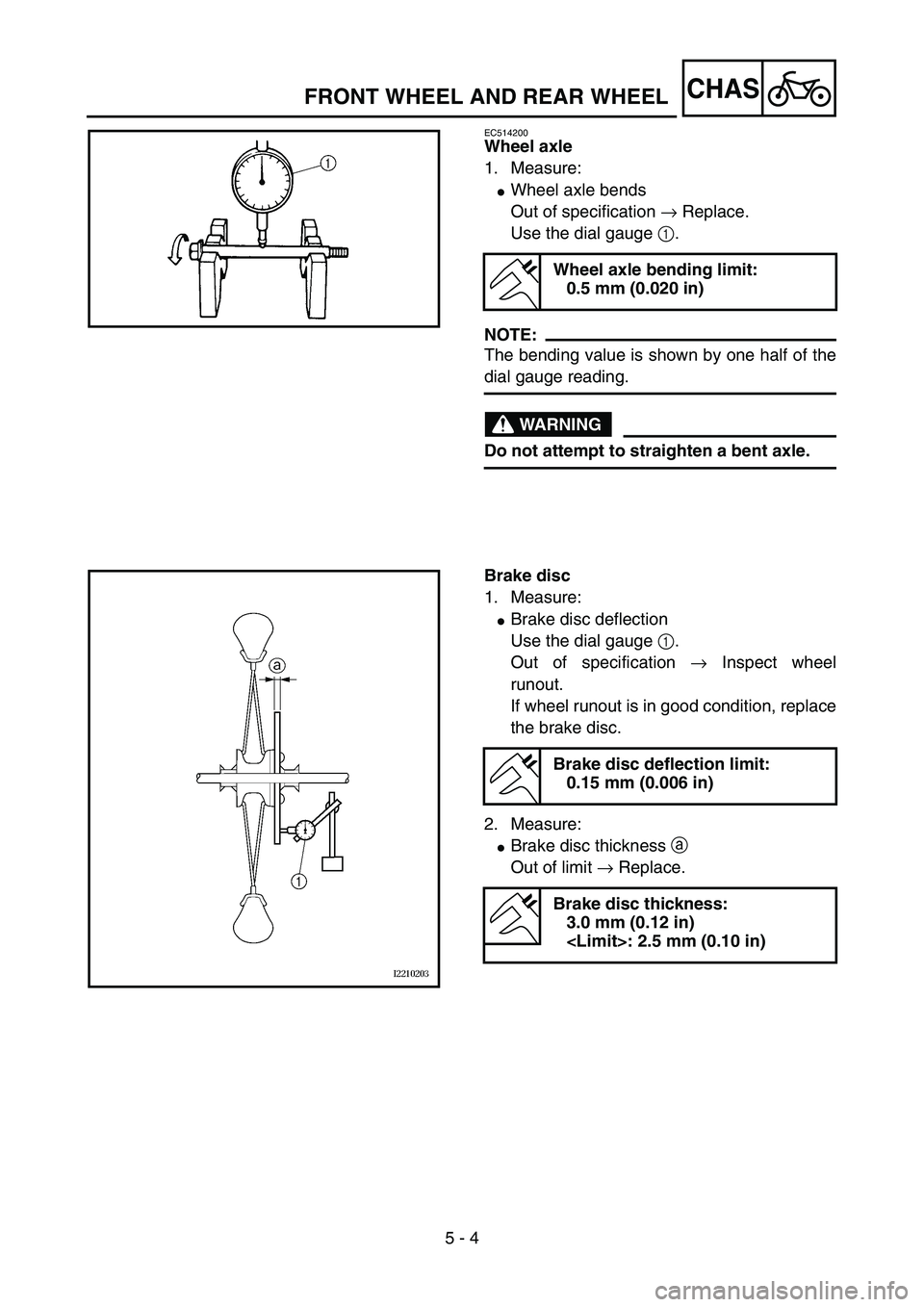

Wheel axle
1. Measure:
Wheel axle bends
Out of specification → Replace.
Use the dial gauge 1.
NOTE:
The bending value is shown by one half of the
dial gauge reading.
WARNING
Do

Page 333 of 506

YAMAHA YZ85 2004  Owners Manual 5 - 4
CHAS

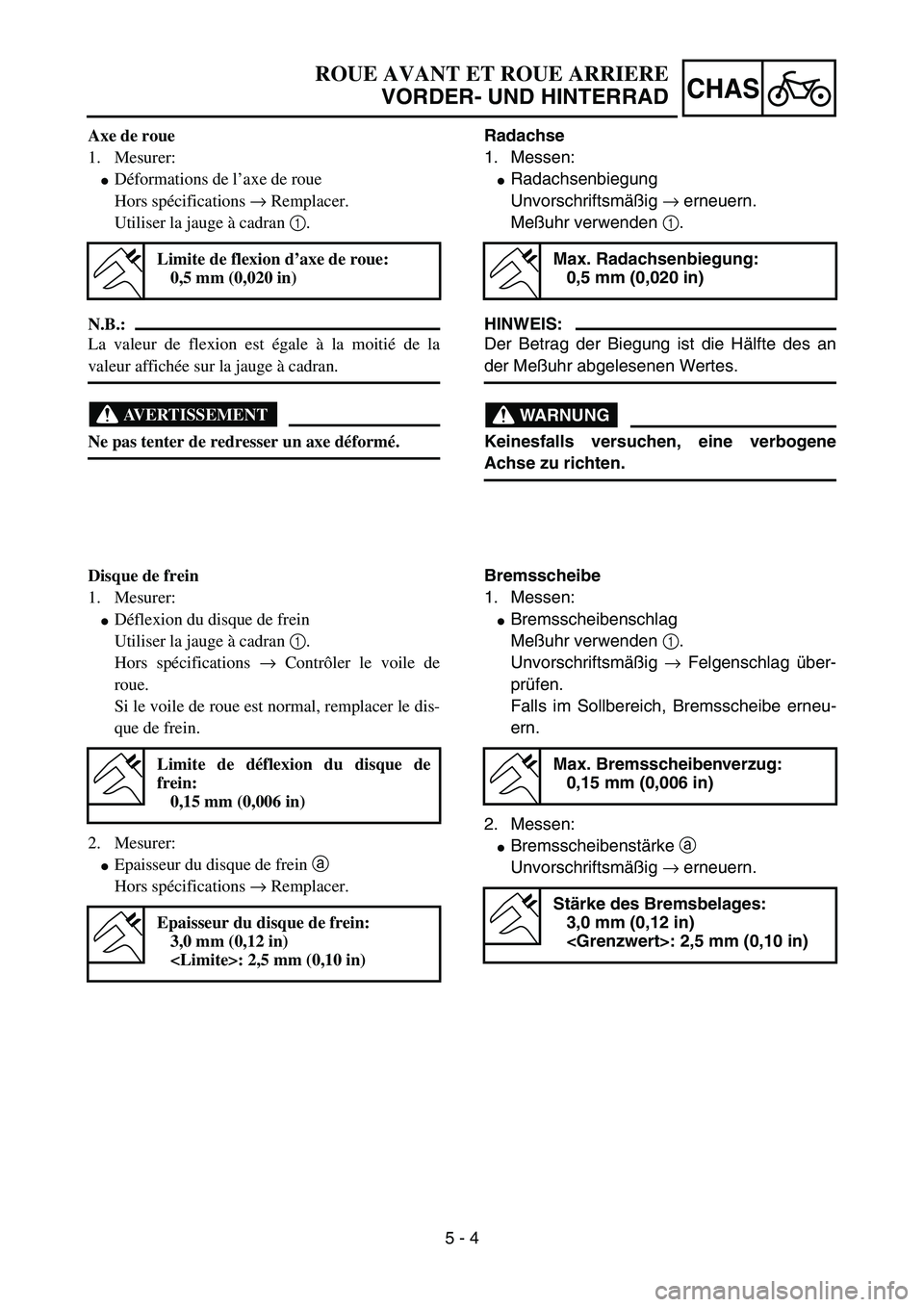

Axe de roue
1. Mesurer:
Déformations de l’axe de roue
Hors spécifications → Remplacer.
Utiliser la jauge à cadran 1.
N.B.:
La valeur de flexion est égale à la moitié de la
valeur

Page 334 of 506

YAMAHA YZ85 2004  Owners Manual 5 - 5
CHAS
EC595000
ASSEMBLY AND INSTALLATION
Front wheel
1. Install:
Bearing (left) 1
Spacer 2
Bearing (right) 3
Oil seal 4
NOTE:
Apply the lithium soap base grease on the
bearing and oil se

Page 335 of 506

YAMAHA YZ85 2004  Owners Manual 5 - 5
CHAS
MONTAGE ET REMONTAGE
Roue avant

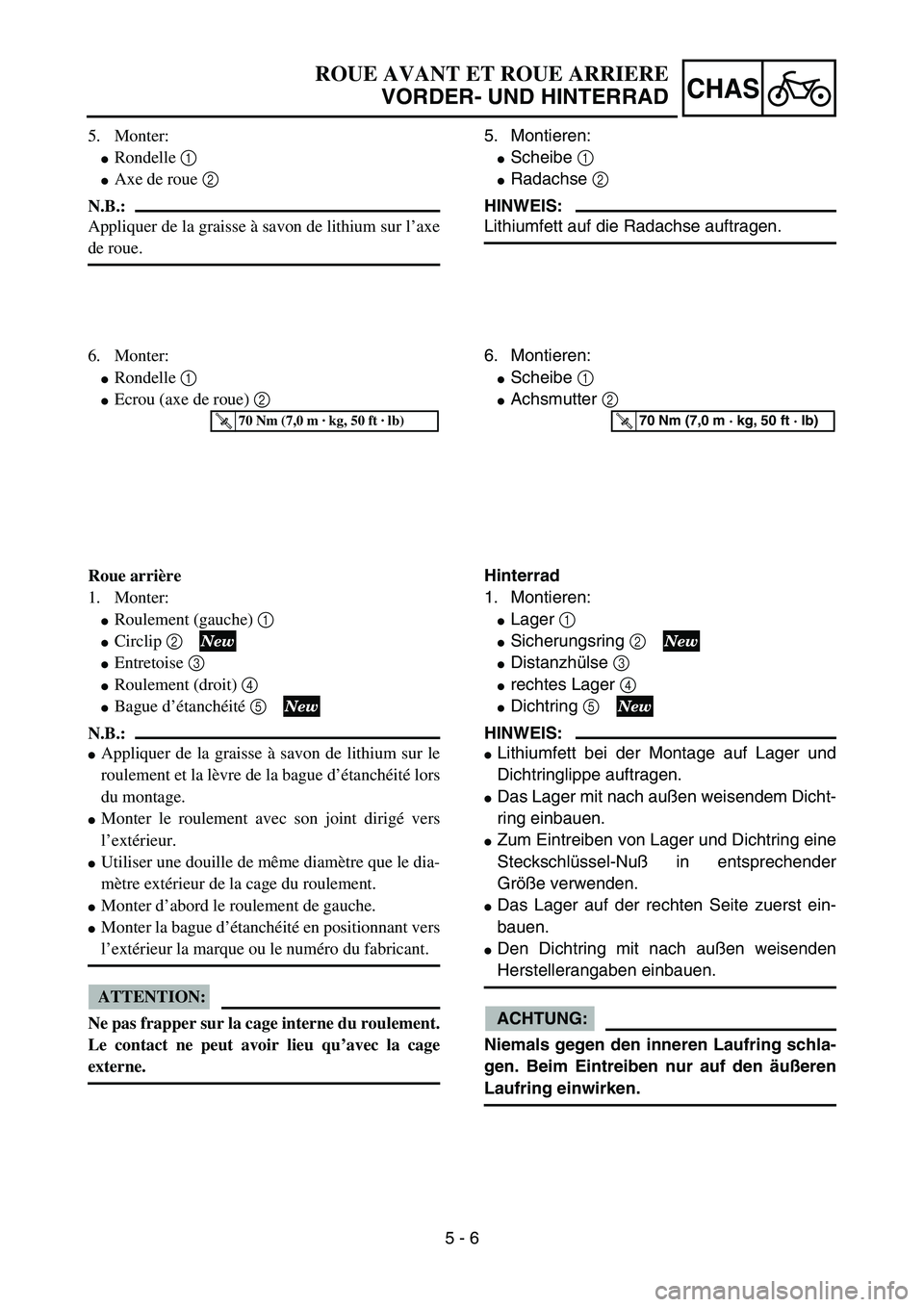

1. Monter:
Roulement (gauche) 1
Entretoise 2
Roulement (droit) 3
Bague d’étanchéité 4
N.B.:
Appliquer de la graisse à savon de lithium sur le

Page 336 of 506

YAMAHA YZ85 2004  Owners Manual 5 - 6
CHAS

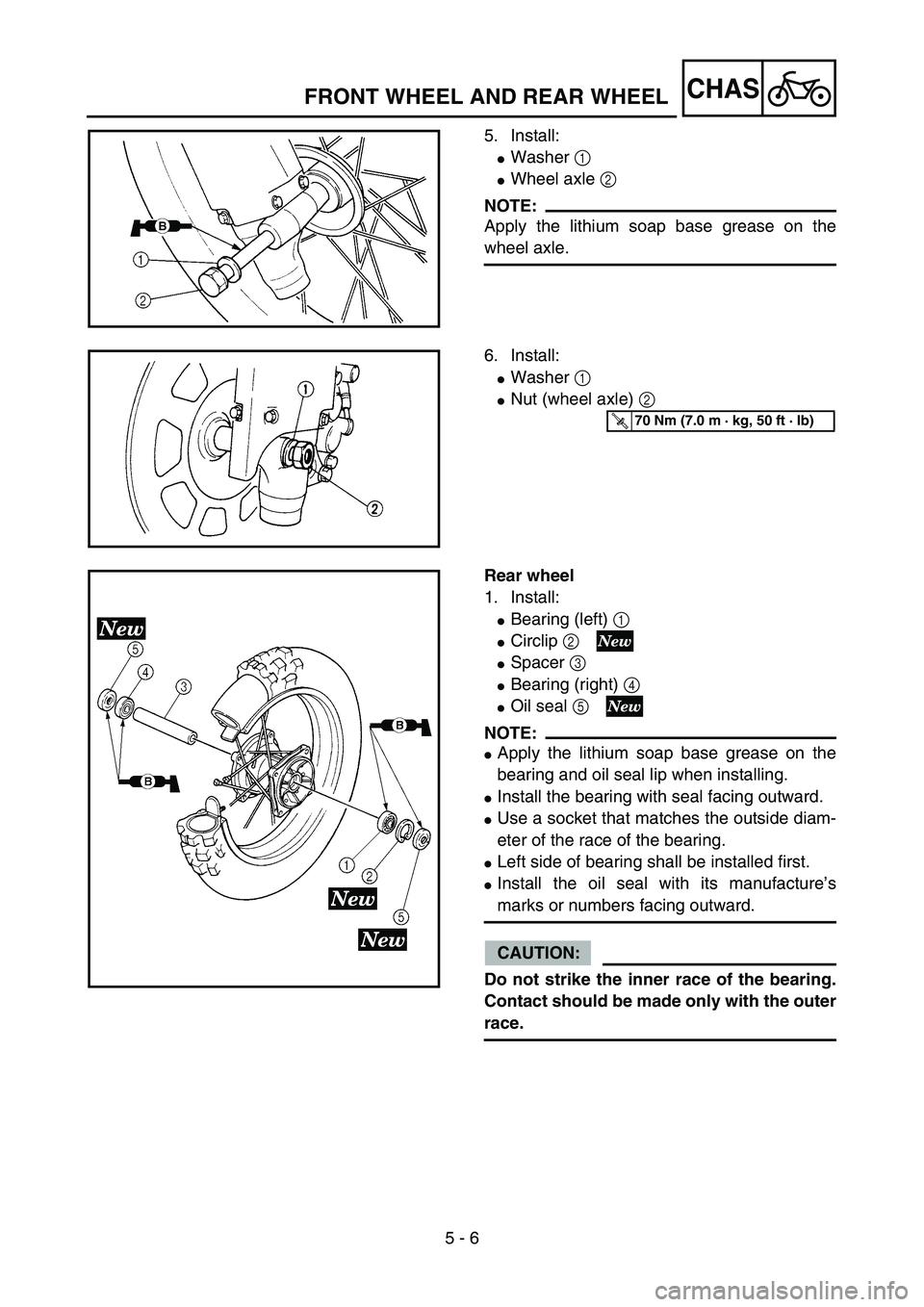

5. Install:
Washer 1
Wheel axle 2
NOTE:
Apply the lithium soap base grease on the
wheel axle.
5PA50130
6. Install:
Washer 1
Nut (wheel axle) 2
5PA50140
T R..70 Nm (7.0 m · kg, 50 f

Page 337 of 506

YAMAHA YZ85 2004  Owners Manual 5 - 6
CHAS
5. Monter:
Rondelle 1
Axe de roue 2
N.B.:
Appliquer de la graisse à savon de lithium sur l’axe
de roue.
6. Monter:
Rondelle 1
Ecrou (axe de roue) 2
T R..70 Nm (7,0 m · kg, 50 ft

Page 338 of 506

YAMAHA YZ85 2004  Owners Manual 5 - 7
CHAS

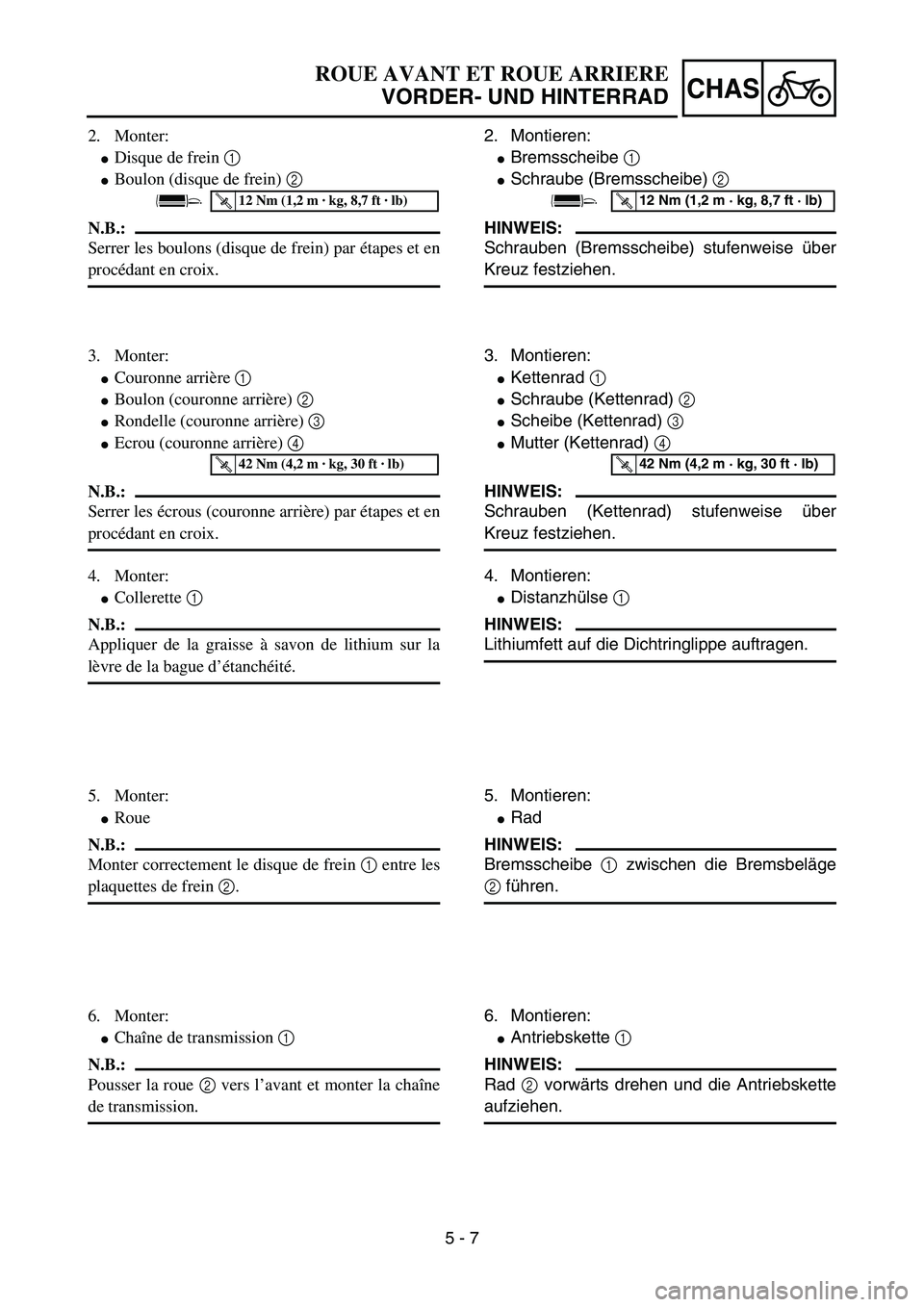

2. Install:
Brake disc 1
Bolt (brake disc) 2
NOTE:
Tighten the bolts (brake disc) in stage, using a
crisscross pattern.
5PA50160
T R..12 Nm (1.2 m · kg, 8.7 ft · lb)
3. Install:
Rear

Page 339 of 506

YAMAHA YZ85 2004  Owners Manual 5 - 7
CHAS

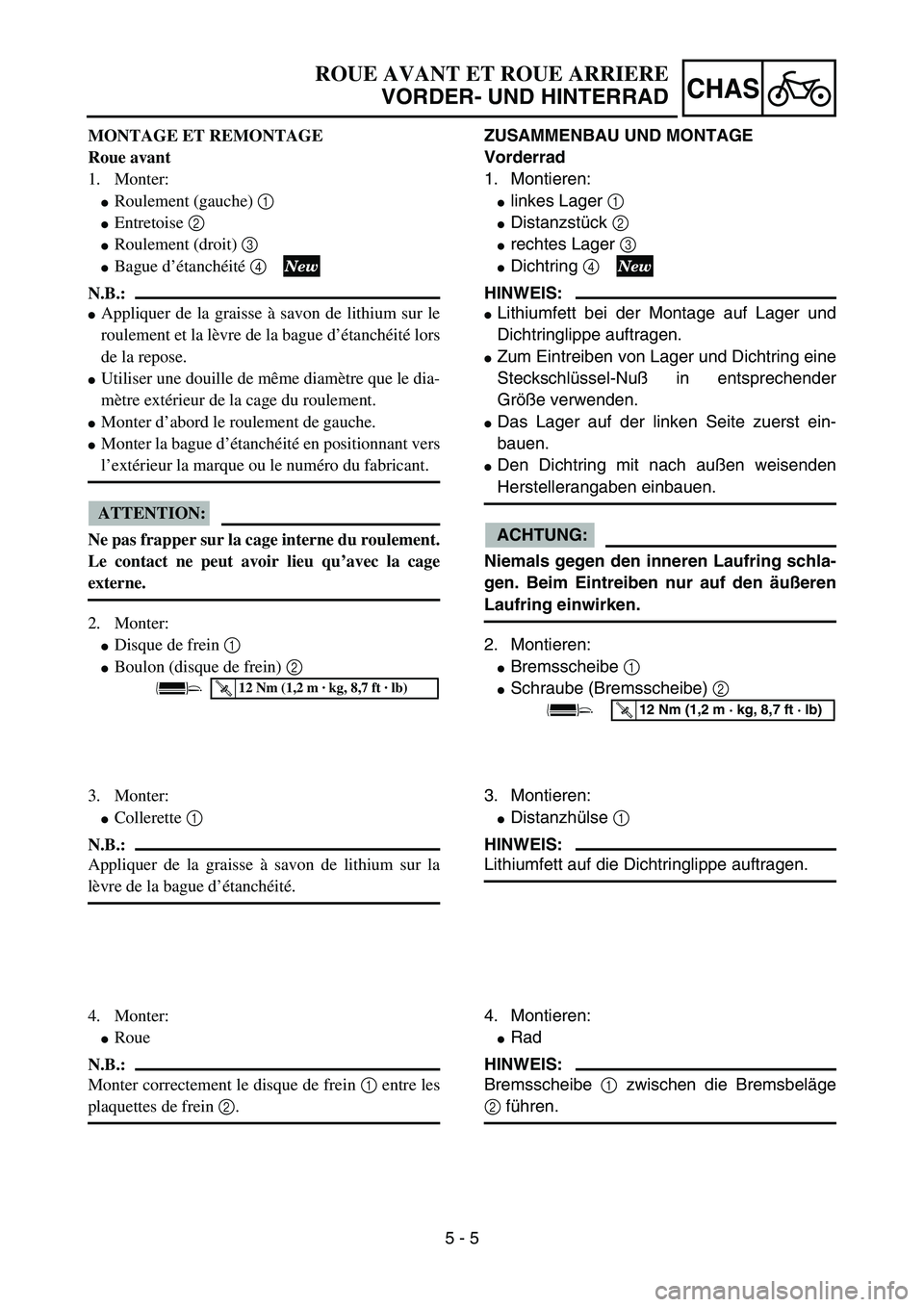

2. Monter:
Disque de frein 1
Boulon (disque de frein) 2
N.B.:
Serrer les boulons (disque de frein) par étapes et en
procédant en croix.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
3. Monte

Page 340 of 506

YAMAHA YZ85 2004  Owners Manual 5 - 8
CHAS

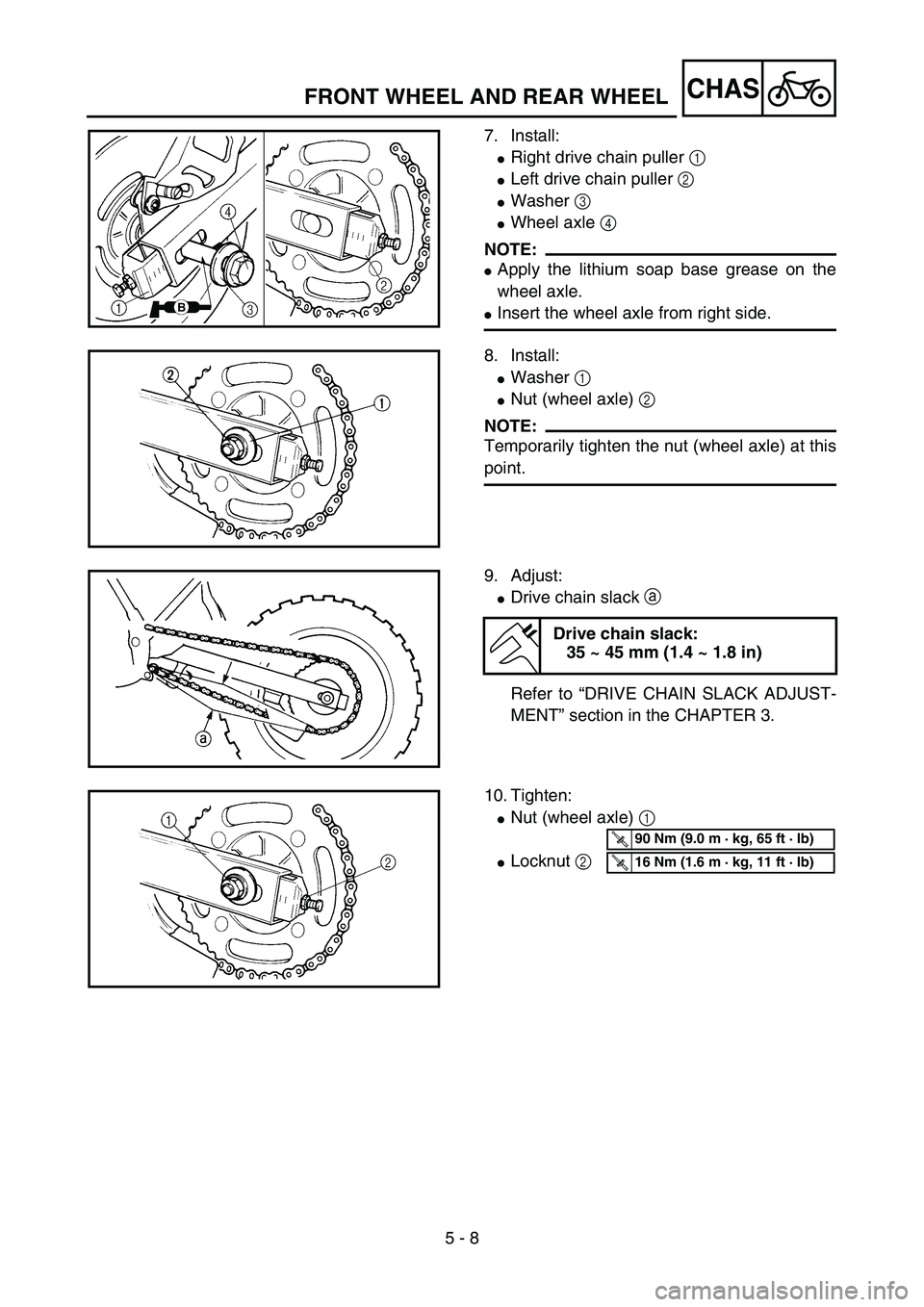

7. Install:
Right drive chain puller 1
Left drive chain puller 2
Washer 3
Wheel axle 4
NOTE:
Apply the lithium soap base grease on the
wheel axle.
Insert the wheel axle from right
