ZUR BEACHTUNG
Dieses Motorrad ist ausschließlich für den Ein-
satz im Gelände-Rennsport auf geschlosse-
nen Kursen bestimmt. Die Benutzung dieses
Fahrzeugs auf öffentlichen Straßen verstößt
gegen die Straßenverkehrsordnung. Aber
auch Fahrten auf öffentlichem Gelände kön-
nen waltende Verkehrsbestimmungen verlet-
zen. Erkundigen Sie sich deshalb vor der Fahrt
bei der zuständigen Verkehrsbehörde.
1. Die Benutzung dieses Motorrads setzt
eine gewisse Erfahrung voraus.
Fahren Sie diese Maschine nicht voll
aus, bevor Sie sich mit allen ihren
Eigenschaften gründlich vertraut
gemacht haben.
2. Dieses Motorrad ist ausschließlich für
Solofahrten bestimmt.
Führen Sie niemals einen Sozius auf
dieser Maschine mit.
3. Geeignete Schutzkleidung ist obligato-
risch.
Fahren Sie stets mit angemessener
Schutzkleidung, robusten Stiefeln, spe-
ziellen Motorrad-Handschuhen, einem
geprüften, perfekt sitzenden Helm und
ausreichendem Augenschutz. Achten
Sie darauf, daß die Kleidung eng
anliegt und nicht mit beweglichen Tei-
len oder Bedienungselementen der
Maschine in Berührung kommt.
4. Regelmäßige Pflege und Wartung sind
unerläßlich.
Nur vorschriftsmäßige Wartung, regel-
mäßige Schmierung und korrekte Ein-
stellung können optimale Leistung und
Sicherheit gewährleisten.
Um Unfälle zu vermeiden, stets die in
dieser Anleitung aufgeführte “Routine-
kontrolle vor Fahrtbeginn” durchführen.
5. Benzin ist äußerst entzündbar und
u. U. explosiv.
Stellen Sie vor dem Tanken immer
den Motor ab und achten Sie darauf,
daß kein Benzin auf den Motor oder
die Auspuffanlage verschüttet wird.
Während des Tankens offene Flam-
men und Funken fernhalten und kei-
nesfalls rauchen.
SICHERHEITSINFORMATION
NOTICE IMPORTANTE
CETTE MACHINE EST STRICTEMENT DESTI-
NEE A LA COMPETITION, UNIQUEMENT
SUR CIRCUIT FERME. Il est illégal d’utiliser
cette machine sur une rue, route ou artère publique.
L’utilisation de tous-terrains sur les domaines
publics peut également être illégale. Prière de véri-
fier les lois locales avant de conduire.
1. CETTE MACHINE NE DOIT ETRE UTI-
LISEE QUE PAR UN CONDUCTEUR
EXPERIMENTE.
Ne pas essayer d’utiliser cette machine à sa
puissance maximum tant que vous n’êtes
pas familier avec ses caractéristiques.
2. CETTE MACHINE N’EST CONCUE
POUR ETRE UTILISEE QUE PAR LE
CONDUCTEUR.
Ne pas prendre de passagers sur cette
machine.
3. TOUJOURS PORTER UN EQUIPE-
MENT DE PROTECTION.
Lors de l’utilisation de cette machine, tou-
jours porter un casque homologué avec
des lunettes ou un protège-visage. Porter
également de grosses bottes, des gants et
des vêtements de protection. Toujours
porter des vêtements de taille correcte qui
ne seront pas pris dans une des pièces ou
commandes mobiles de la machine.
4. TOUJOURS GARDER VOTRE
MACHINE EN BON ETAT DE MARCHE.
La machine doit être correctement entrete-
nue pour des questions de sécurité et de fia-
bilité. Toujours effectuer les opérations
précédant l’utilisation indiquées dans ce
manuel.
La correction d’un problème mécanique
avant la conduite peut empêcher un éven-
tuel accident.
5. L’ESSENCE EST HAUTEMENT
INFLAMMABLE.
Toujours arrêter le moteur en faisant le
plein. Faire attention à ne pas verser
d’essence sur le moteur ou le pot d’échap-
pement. Ne jamais faire le plein au voisi-
nage d’une flamme une ou en fumant.
INFORMSTION DE SECURITE

6. GASOLINE CAN CAUSE INJURY.
If you should swallow some gasoline,
inhale excess gasoline vapors, or
allow any gasoline to get into your
eyes, contact a doctor immediately. If
any gasoline spills onto your skin or
clothing, immediately wash skin areas
with soap and water, and change your
clothes.
7. ONLY OPERATE THE MACHINE IN AN
AREA WITH ADEQUATE VENTILA-
TION.
Never start the engine or let it run for
any length of time in an enclosed area.
Exhaust fumes are poisonous. These
fumes contain carbon monoxide,
which by itself is odorless and color-
less. Carbon monoxide is a dangerous
gas which can cause unconscious-
ness or can be lethal.
8. PARK THE MACHINE CAREFULLY;
TURN OFF THE ENGINE.
Always turn off the engine if you are
going to leave the machine. Do not
park the machine on a slope or soft
ground as it may fall over.
9. THE ENGINE, EXHAUST PIPE, MUF-
FLER, AND OIL TANK WILL BE VERY
HOT AFTER THE ENGINE HAS BEEN
RUN.
Be careful not to touch them or to
allow any clothing item to contact
them during inspection or repair.
10. PROPERLY SECURE THE MACHINE
BEFORE TRANSPORTING IT.
When transporting the machine in
another vehicle, always be sure it is
properly secured and in an upright
position and that the fuel cock is in
the “OFF” position. Otherwise, fuel
may leak out of the carburetor or fuel
tank.

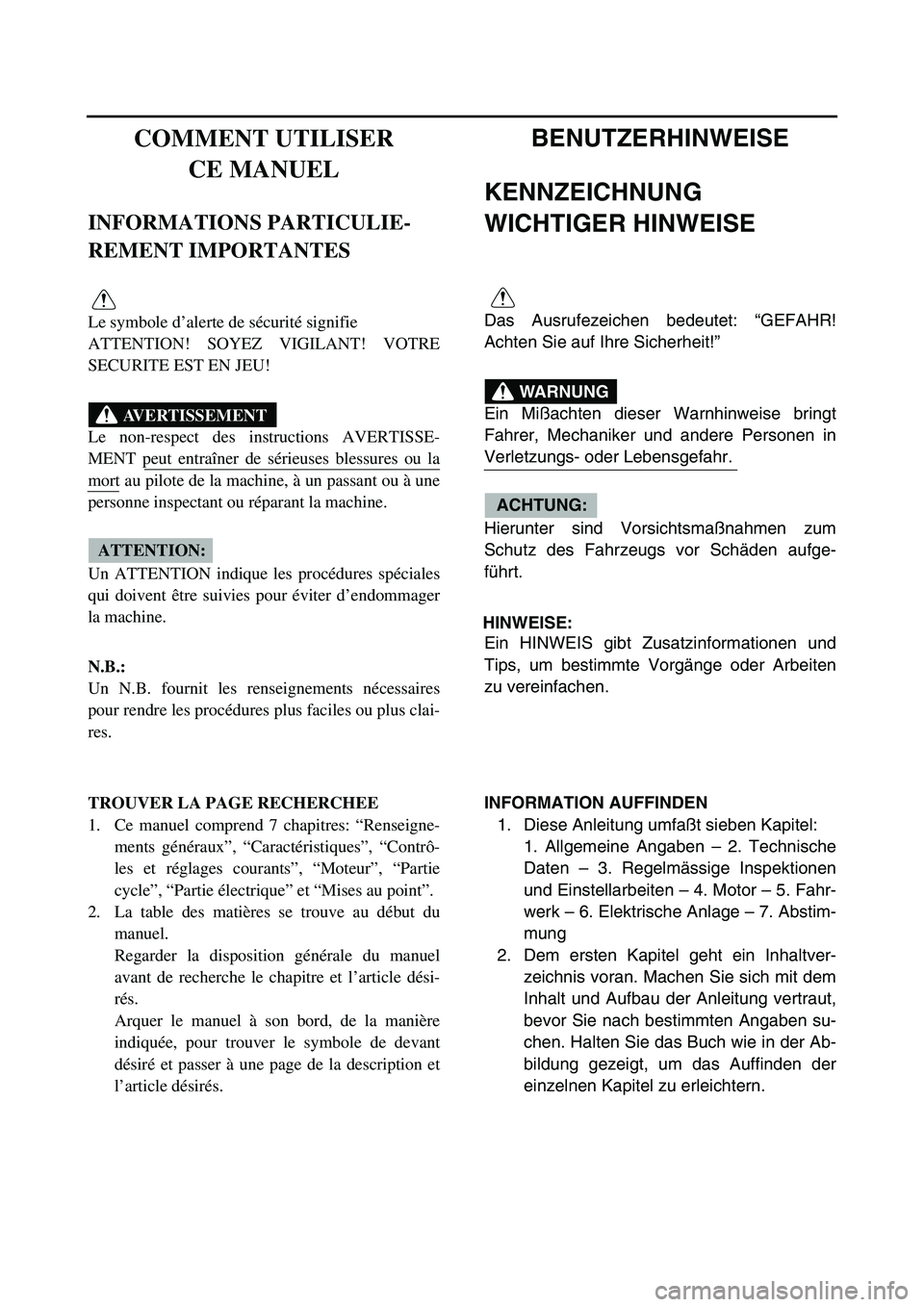

COMMENT UTILISER
CE MANUEL
INFORMATIONS PARTICULIE-
REMENT IMPORTANTES
Le symbole d’alerte de sécurité signifie
ATTENTION! SOYEZ VIGILANT! VOTRE
SECURITE EST EN JEU!
Le non-respect des instructions AVERTISSE-
MENT peut entraîner de sérieuses blessures ou la
mort au pilote de la machine, à un passant ou à une
personne inspectant ou réparant la machine.
Un ATTENTION indique les procédures spéciales
qui doivent être suivies pour éviter d’endommager
la machine.
N.B.:
Un N.B. fournit les renseignements nécessaires
pour rendre les procédures plus faciles ou plus clai-
res.
TROUVER LA PAGE RECHERCHEE
1. Ce manuel comprend 7 chapitres: “Renseigne-
ments généraux”, “Caractéristiques”, “Contrô-
les et réglages courants”, “Moteur”, “Partie
cycle”, “Partie électrique” et “Mises au point”.
2. La table des matières se trouve au début du
manuel.
Regarder la disposition générale du manuel
avant de recherche le chapitre et l’article dési-
rés.
Arquer le manuel à son bord, de la manière
indiquée, pour trouver le symbole de devant
désiré et passer à une page de la description et
l’article désirés.
AVERTISSEMENT
ATTENTION:
BENUTZERHINWEISE
KENNZEICHNUNG
WICHTIGER HINWEISE
Das Ausrufezeichen bedeutet: “GEFAHR!
Achten Sie auf Ihre Sicherheit!”
Ein Mißachten dieser Warnhinweise bringt
Fahrer, Mechaniker und andere Personen in
Verletzungs- oder Lebensgefahr.
Hierunter sind Vorsichtsmaßnahmen zum
Schutz des Fahrzeugs vor Schäden aufge-
führt.
HINWEISE:
Ein HINWEIS gibt Zusatzinformationen und
Tips, um bestimmte Vorgänge oder Arbeiten
zu vereinfachen.
INFORMATION AUFFINDEN
1. Diese Anleitung umfaßt sieben Kapitel:
1. Allgemeine Angaben – 2. Technische
Daten – 3. Regelmässige Inspektionen
und Einstellarbeiten – 4. Motor – 5. Fahr-
werk – 6. Elektrische Anlage – 7. Abstim-
mung
2. Dem ersten Kapitel geht ein Inhaltver-
zeichnis voran. Machen Sie sich mit dem
Inhalt und Aufbau der Anleitung vertraut,
bevor Sie nach bestimmten Angaben su-
chen. Halten Sie das Buch wie in der Ab-
bildung gezeigt, um das Auffinden der
einzelnen Kapitel zu erleichtern.
WARNUNG
ACHTUNG:

GEN
INFO
1 - 7
SPECIAL TOOLS
EC140002
SPECIAL TOOLS
The proper special tools are necessary for complete and accurate tune-up and assembly. Using the
correct special tool will help prevent damage caused by the use of improper tools or improvised
techniques. The shape and part number used for the special tool differ by country, so two types are
provided. Refer to the list provided to avoid errors when placing an order.
NOTE:

For U.S.A. and Canada, use part number starting with “YM-”, “YU-” or “ACC-”.

For others, use part number starting with “90890-”.
Part number Tool name/How to use Illustration
YU-1135-A, 90890-01135 Crankcase separating tool
This tool is used to split the crankcase as well as
remove the crankshaft from either case.YU-1135-A 90890-01135
YM-1189, 90890-01189 Flywheel puller
This tool is used to remove the flywheel magneto.YM-1189 90890-01189
YU-1235, 90890-01235 Rotor holding tool
This tool is used when loosening or tightening the fly-
wheel magneto securing nut.YU-1235 90890-01235
YU-3097, 90890-01252
YU-1256Dial gauge and stand
Stand
These tools are used to check each part for runout or
bent.YU-3097
YU-125690890-01252
YU-90050, 90890-01274
YU-90050, 90890-01275
YM-1277, 90890-01277Crankshaft installing tool
Crankshaft installing pot
Crankshaft installing bolt
Adapter (M10)
These tools are used to install the crankshaft.YU-90050
YM-127790890-01274
90890-01275
90890-01277
YU-1304, 90890-01304 Piston pin puller set
This tool is used to remove the piston pin.YU-1304 90890-01304
YU-24460-01, 90890-01325
YU-33984, 90890-01352Radiator cap tester
Radiator cap tester adapter
These tools are used for checking the cooling sys-
tem.YU-24460-01
YU-3398490890-01325
90890-01352
5PA102105PA10210
5PA102205PA10220
5PA10240
5PA102505PA10260
5PA102705PA10270
5PA102805PA10290

GEN
INFO
1 - 8
SPECIAL TOOLS
YU-33975, 90890-01403 Steering nut wrench
This tool is used when tighten the steering ring nut to
specification.YU-33975 90890-01403
YM-01434, 90890-01434 Rod holder
This tool is used to hold the fork spring.YM-01434 90890-01434
YM-01437, 90890-01437
90890-01436Rod puller
Rod puller attachment (M10)
These tools are used to pull up the fork damper rod.YM-01437 90890-01437
90890-01436
YM-01442, 90890-01442 Fork seal driver
This tool is used when install the fork oil seal.YM-01442 90890-01442
YM-01454, 90890-01454 Damper rod holder
Use this tool to remove and install the damper rod.YM-01454 90890-01454
YU-3112-C, 90890-03112 Pocket tester
Use this tool to inspect the coil resistance, output
voltage and amperage.YU-3112-C 90890-03112
YM-91042, 90890-04086 Clutch holding tool
This tool is used to hold the clutch when removing or
installing the clutch boss securing nut.YM-91042 90890-04086
YM-34487
90890-06754Dynamic spark tester
Ignition checker
This instrument is necessary for checking the ignition
system components.YM-34487 90890-06754
ACC-QUICK-GS-KT
90890-85505Quick gasket

YAMAHA Bond No. 1215
This sealant (Bond) is used for crankcase mating sur-
face, etc.ACC-QUICK-GS-KT 90890-85505
YM-01495, 90890-01495 Drive gear holder
This tool is used when removing or tightening the pri-
mary drive gear securing nut.YM-01495 90890-01495
Part number Tool name/How to use Illustration
5PA10360

1 - 17
GEN
INFO

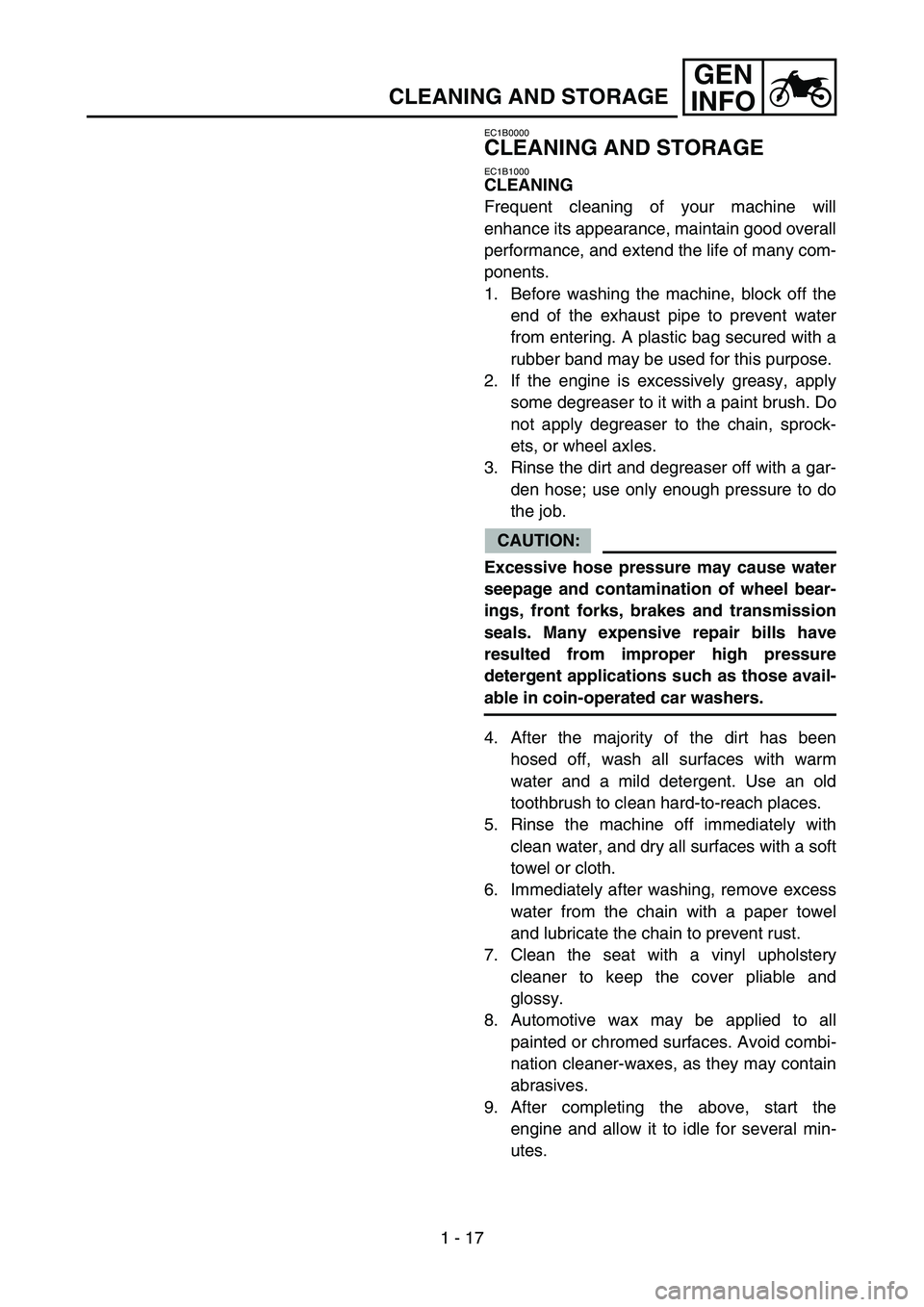

CLEANING AND STORAGE
EC1B0000
CLEANING AND STORAGE
EC1B1000
CLEANING
Frequent cleaning of your machine will
enhance its appearance, maintain good overall
performance, and extend the life of many com-
ponents.
1. Before washing the machine, block off the
end of the exhaust pipe to prevent water
from entering. A plastic bag secured with a
rubber band may be used for this purpose.
2. If the engine is excessively greasy, apply
some degreaser to it with a paint brush. Do
not apply degreaser to the chain, sprock-
ets, or wheel axles.
3. Rinse the dirt and degreaser off with a gar-
den hose; use only enough pressure to do
the job.
CAUTION:
Excessive hose pressure may cause water
seepage and contamination of wheel bear-
ings, front forks, brakes and transmission
seals. Many expensive repair bills have
resulted from improper high pressure
detergent applications such as those avail-
able in coin-operated car washers.
4. After the majority of the dirt has been
hosed off, wash all surfaces with warm
water and a mild detergent. Use an old
toothbrush to clean hard-to-reach places.
5. Rinse the machine off immediately with
clean water, and dry all surfaces with a soft
towel or cloth.
6. Immediately after washing, remove excess
water from the chain with a paper towel
and lubricate the chain to prevent rust.
7. Clean the seat with a vinyl upholstery
cleaner to keep the cover pliable and
glossy.
8. Automotive wax may be applied to all
painted or chromed surfaces. Avoid combi-
nation cleaner-waxes, as they may contain
abrasives.
9. After completing the above, start the
engine and allow it to idle for several min-
utes.

4 - 49
ENG
EC4M0000

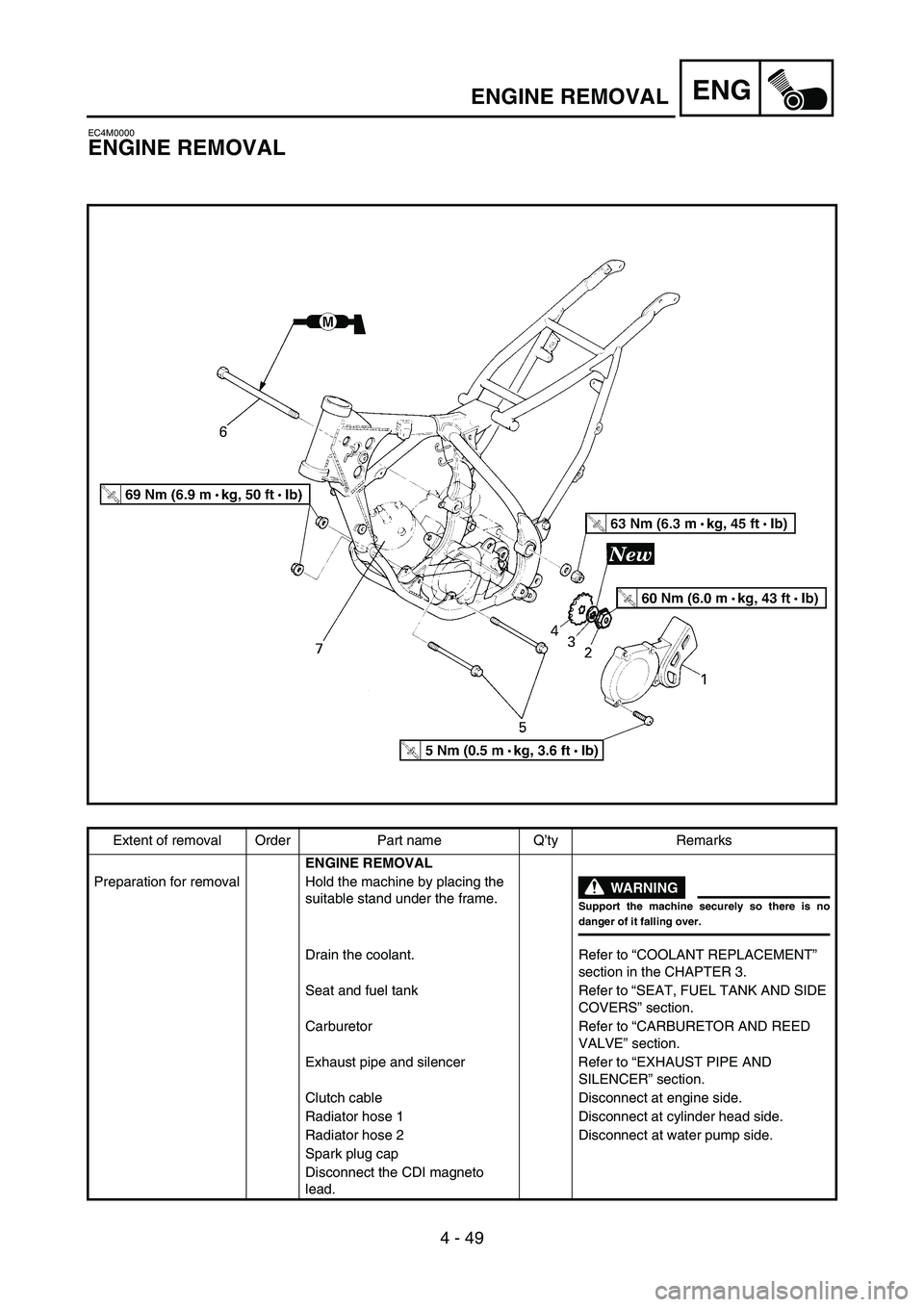

ENGINE REMOVAL
5PA41490
Extent of removal Order Part name Q’ty Remarks
ENGINE REMOVAL
Preparation for removal Hold the machine by placing the
suitable stand under the frame.
WARNING
Support the machine securely so there is no
danger of it falling over.
Drain the coolant. Refer to “COOLANT REPLACEMENT”
section in the CHAPTER 3.
Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
Carburetor Refer to “CARBURETOR AND REED
VALVE” section.
Exhaust pipe and silencer Refer to “EXHAUST PIPE AND
SILENCER” section.
Clutch cable Disconnect at engine side.
Radiator hose 1 Disconnect at cylinder head side.
Radiator hose 2 Disconnect at water pump side.
Spark plug cap
Disconnect the CDI magneto
lead.
ENGINE REMOVAL

5 - 1
CHAS
EC500000
CHASSIS
EC590000

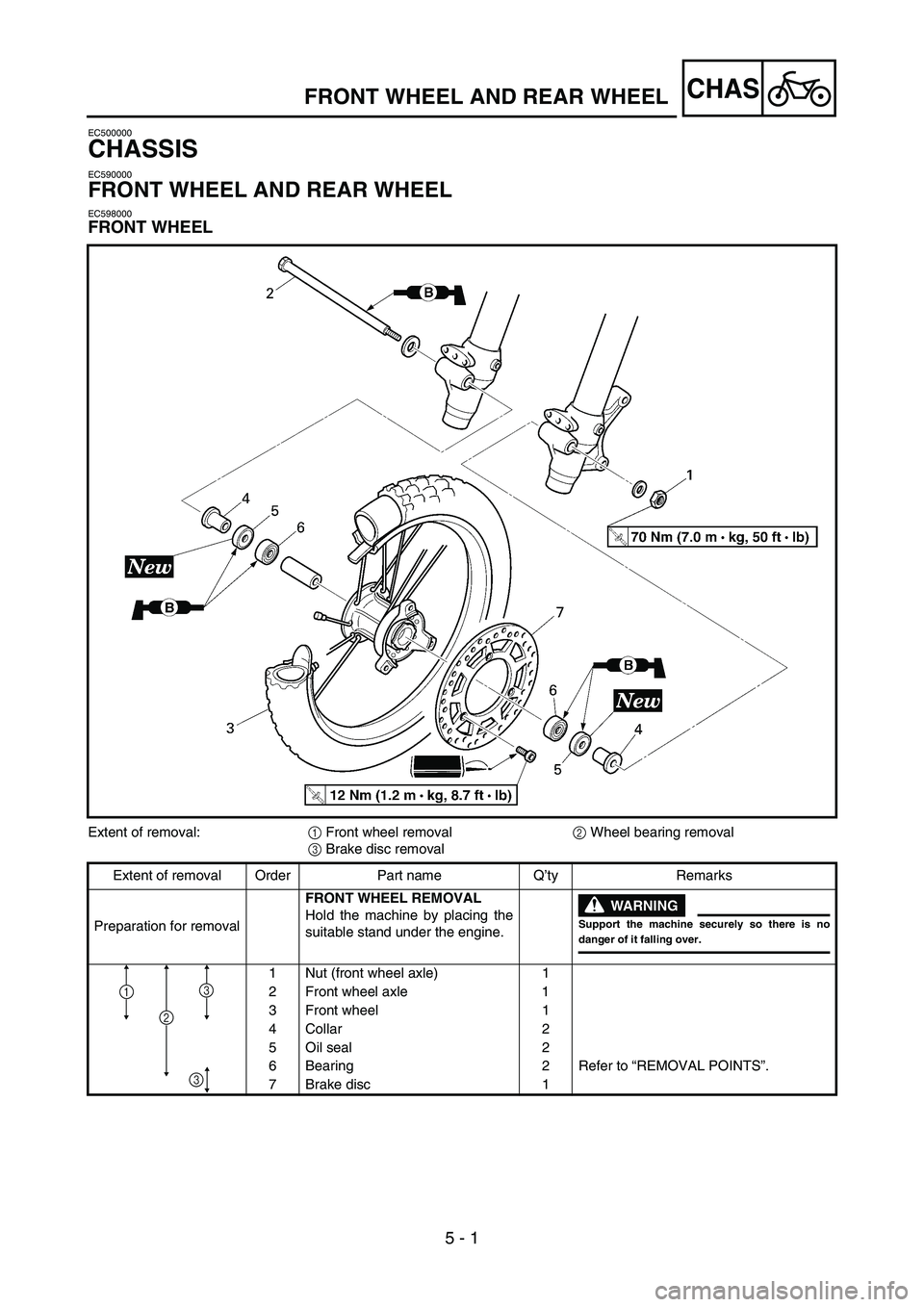

FRONT WHEEL AND REAR WHEEL
EC598000
FRONT WHEEL
FRONT WHEEL AND REAR WHEEL
Extent of removal:
1 Front wheel removal
2 Wheel bearing removal
3 Brake disc removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalFRONT WHEEL REMOVAL
Hold the machine by placing the
suitable stand under the engine.
WARNING
Support the machine securely so there is nodanger of it falling over.
1 Nut (front wheel axle) 1
2 Front wheel axle 1
3 Front wheel 1
4 Collar 2
5 Oil seal 2
6 Bearing 2 Refer to “REMOVAL POINTS”.
7 Brake disc 1
2
31
3
5PA50010

5 - 2
CHAS
EC598100

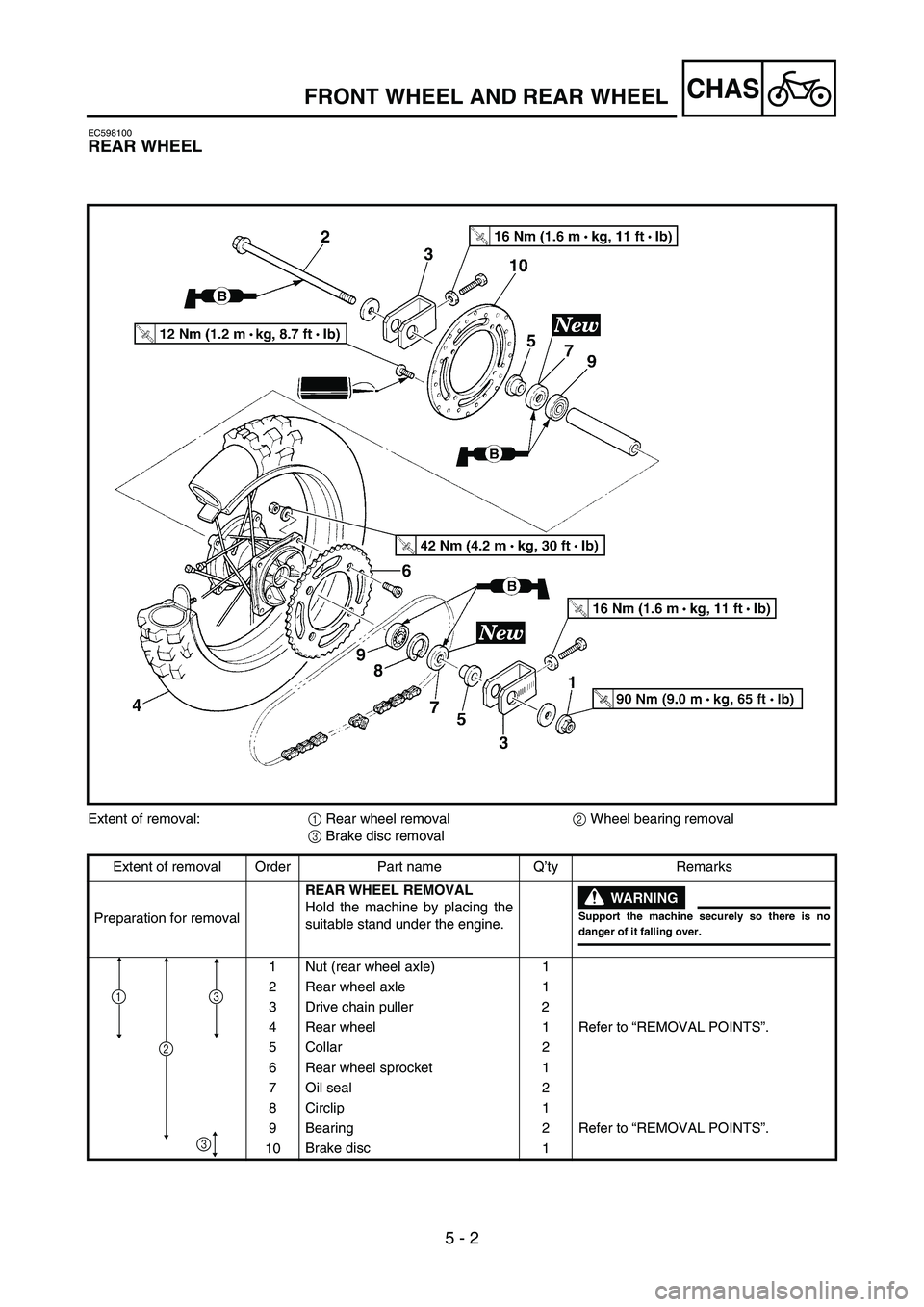

REAR WHEEL
5PAR0012
Extent of removal:
1 Rear wheel removal
2 Wheel bearing removal
3 Brake disc removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalREAR WHEEL REMOVAL
Hold the machine by placing the
suitable stand under the engine.
WARNING
Support the machine securely so there is no
danger of it falling over.
1 Nut (rear wheel axle) 1
2 Rear wheel axle 1
3 Drive chain puller 2
4 Rear wheel 1 Refer to “REMOVAL POINTS”.
5 Collar 2
6 Rear wheel sprocket 1
7 Oil seal 2
8 Circlip 1
9 Bearing 2 Refer to “REMOVAL POINTS”.
10Brake disc
1
2
31
3
FRONT WHEEL AND REAR WHEEL

5 - 9
CHASFRONT BRAKE AND REAR BRAKE
EC5A0000
FRONT BRAKE AND REAR BRAKE
EC5A8000
FRONT BRAKE
5PA50250
Extent of removal:
1 Brake hose removal
2 Brake caliper removal
3 Brake master cylinder removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalFRONT BRAKE REMOVAL
Hold the machine by placing the
suitable stand under the engine.
WARNING
Support the machine securely so there is no
danger of it falling over.
Drain the brake fluid. Refer to “REMOVAL POINTS”.
1 Protector 1
2 Brake hose holder 1
3 Union bolt 2
4 Brake hose 1
5 Brake caliper support bolt 1
6 Brake caliper 1 Refer to “REMOVAL POINTS”.
7Brake lever 1
8 Brake master cylinder bracket 1
9 Brake master cylinder 1
2
3
132
