YAMAHA YZ85 2006 Owners Manual

3 - 2
INSP
ADJ
MAINTENANCE INTERVALS
COOLING SYSTEM
Check coolant level and leakage
Check radiator cap operation
Replace coolant
Inspect hoses








Every two years
OUTSIDE NUTS AND BOLTS
Retighten



AIR FILTER
Clean and lubricate
Replace




Use foam air-filter oil or
equivalent oil
FRAME
Clean and inspect



FUEL TANK, COCK
Clean and inspect



BRAKES
Adjust lever position and pedal height
Lubricate pivot point
Check brake disc surface
Check fluid level and leakage
Retighten brake disc bolts, caliper
bolts, master cylinder bolts and union
bolts
Replace pads
Replace brake fluid























Every one year
FRONT FORKS
Inspect and adjust
Replace oil
Replace oil seal









Suspension oil “01”
FRONT FORK OIL SEAL AND DUST
SEAL
Clean and lube


Lithium base grease
REAR SHOCK ABSORBER
Inspect and adjust
Lube
Retighten







(After
rain ride)


Molybdenum disulfide
grease
DRIVE CHAIN GUIDE, ROLLERS AND
SUPPORT
Inspect


SWINGARM
Inspect and retighten
Lube







Molybdenum disulfide
grease
RELAY ARM, CONNECTING ROD
Inspect and retighten
Lube







Molybdenum disulfide
grease
STEERING HEAD
Inspect free play and retighten
Clean and lube
Replace bearing







Lithium base grease ItemAfter
break-inEvery
raceEvery
third
raceEvery
fifth
raceAs re-
quiredRemarks
1
2
3
4
5
6
7

3 - 3
INSP
ADJ
MAINTENANCE INTERVALS
TIRE, WHEELS
Inspect air pressure, wheel run-out,
tire wear and spoke looseness
Retighten sprocket bolt
Inspect bearings
Replace bearings
Lubricate












Lithium base grease
THROTTLE, CONTROL CABLE
Check routing and connection
Inspect and Lubricate






Yamaha cable lube or
SAE 10W-30 motor oil ItemAfter
break-inEvery
raceEvery
third
raceEvery
fifth
raceAs re-
quiredRemarks

INSP
ADJ

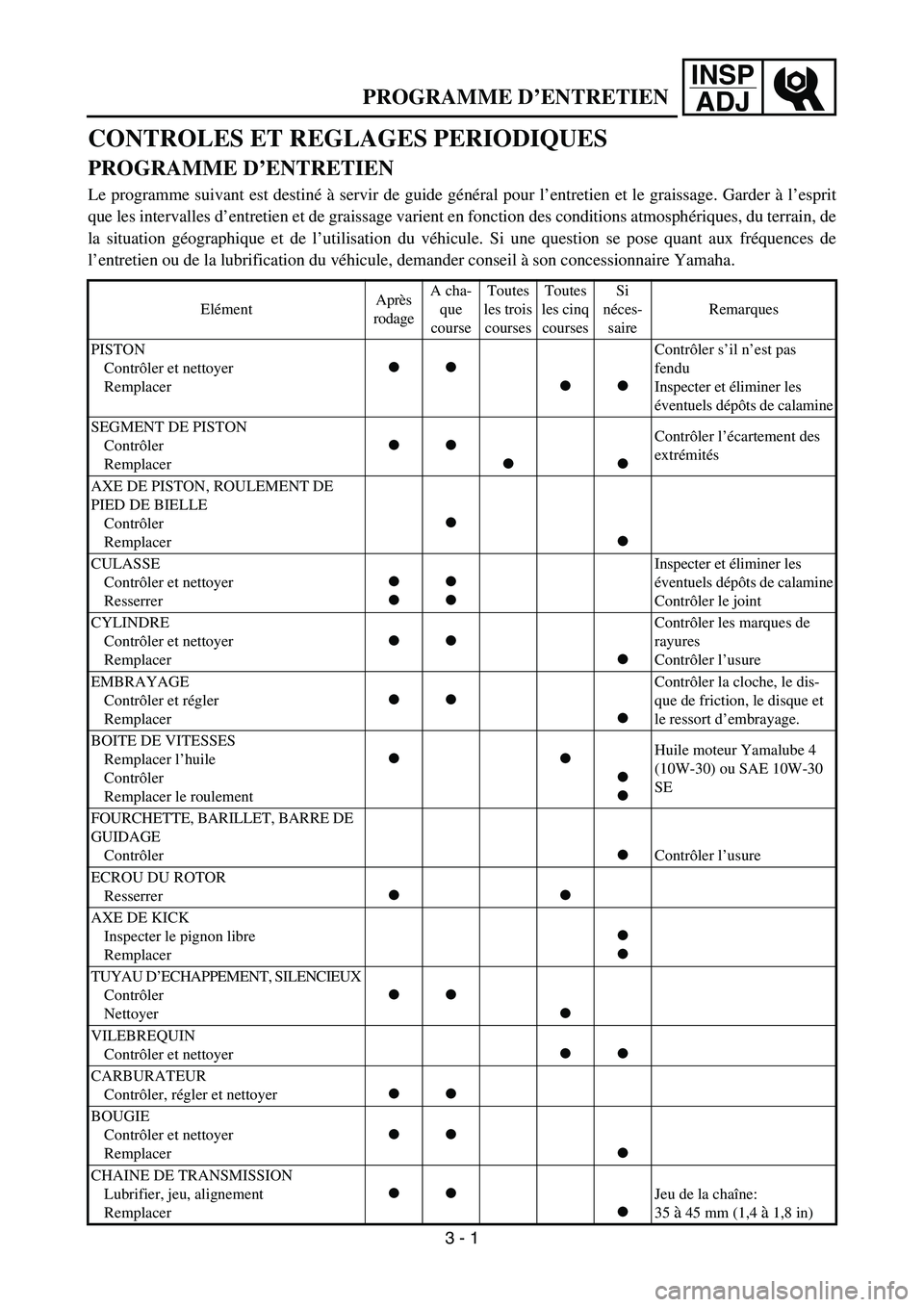

PROGRAMME D’ENTRETIEN
CONTROLES ET REGLAGES PERIODIQUES
PROGRAMME D’ENTRETIEN
Le programme suivant est destiné à servir de guide général pour l’entretien et le graissage. Garder à l’esprit
que les intervalles d’entretien et de graissage varient en fonction des conditions atmosphériques, du terrain, de
la situation géographique et de l’utilisation du véhicule. Si une question se pose quant aux fréquences de
l’entretien ou de la lubrification du véhicule, demander conseil à son concessionnaire Yamaha.
ElémentAprès
rodageA cha-
que
courseToutes
les trois
coursesToutes
les cinq
coursesSi
néces-
saireRemarques
PISTON
Contrôler et nettoyer
Remplacer







Contrôler s’il n’est pas
fendu
Inspecter et éliminer les
éventuels dépôts de calamine
SEGMENT DE PISTON
Contrôler
Remplacer





Contrôler l’écartement des
extrémités
AXE DE PISTON, ROULEMENT DE
PIED DE BIELLE
Contrôler
Remplacer




CULASSE
Contrôler et nettoyer
Resserrer







Inspecter et éliminer les
éventuels dépôts de calamine
Contrôler le joint
CYLINDRE
Contrôler et nettoyer
Remplacer





Contrôler les marques de
rayures
Contrôler l’usure
EMBRAYAGE
Contrôler et régler
Remplacer





Contrôler la cloche, le dis-
que de friction, le disque et
le ressort d’embrayage.
BOITE DE VITESSES
Remplacer l’huile
Contrôler
Remplacer le roulement






Huile moteur Yamalube 4
(10W-30) ou SAE 10W-30
SE
FOURCHETTE, BARILLET, BARRE DE
GUIDAGE
Contrôler

Contrôler l’usure
ECROU DU ROTOR
Resserrer




AXE DE KICK
Inspecter le pignon libre
Remplacer




TUYAU D’ECHAPPEMENT, SILENCIEUX
Contrôler
Nettoyer





VILEBREQUIN
Contrôler et nettoyer



CARBURATEUR
Contrôler, régler et nettoyer



BOUGIE
Contrôler et nettoyer
Remplacer





CHAINE DE TRANSMISSION
Lubrifier, jeu, alignement
Remplacer




Jeu de la chaîne:
35
à 45 mm (1,4 à 1,8 in)
3 - 1

INSP
ADJ

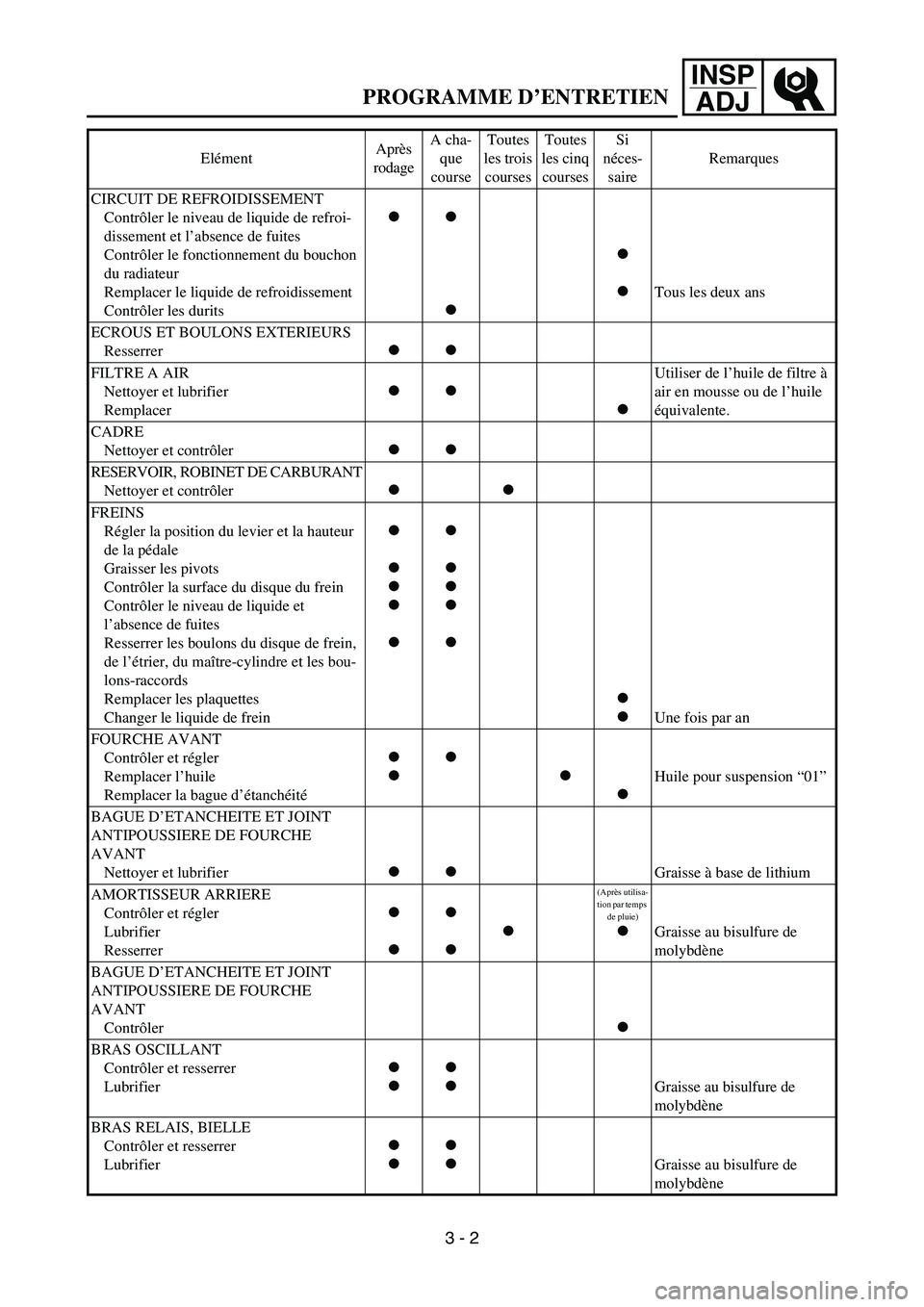

PROGRAMME D’ENTRETIEN
CIRCUIT DE REFROIDISSEMENT
Contrôler le niveau de liquide de refroi-
dissement et l’absence de fuites
Contrôler le fonctionnement du bouchon
du radiateur
Remplacer le liquide de refroidissement
Contrôler les durits








Tous les deux ans
ECROUS ET BOULONS EXTERIEURS
Resserrer



FILTRE A AIR
Nettoyer et lubrifier
Remplacer





Utiliser de l’huile de filtre à
air en mousse ou de l’huile
équivalente.
CADRE
Nettoyer et contrôler



RESERVOIR, ROBINET DE CARBURANT
Nettoyer et contrôler



FREINS
Régler la position du levier et la hauteur
de la pédale
Graisser les pivots
Contrôler la surface du disque du frein
Contrôler le niveau de liquide et
l’absence de fuites
Resserrer les boulons du disque de frein,
de l’étrier, du maître-cylindre et les bou-
lons-raccords
Remplacer les plaquettes
Changer le liquide de frein























Une fois par an
FOURCHE AVANT
Contrôler et régler
Remplacer l’huile
Remplacer la bague d’étanchéité









Huile pour suspension “01”
BAGUE D’ETANCHEITE ET JOINT
ANTIPOUSSIERE DE FOURCHE
AVANT
Nettoyer et lubrifier


Graisse à base de lithium
AMORTISSEUR ARRIERE
Contrôler et régler
Lubrifier
Resserrer








(Après utilisa-
tion par temps
de pluie)

Graisse au bisulfure de
molybdène
BAGUE D’ETANCHEITE ET JOINT
ANTIPOUSSIERE DE FOURCHE
AVANT
Contrôler


BRAS OSCILLANT
Contrôler et resserrer
Lubrifier







Graisse au bisulfure de
molybdène
BRAS RELAIS, BIELLE
Contrôler et resserrer
Lubrifier







Graisse au bisulfure de
molybdène ElémentAprès
rodageA cha-
que
courseToutes
les trois
coursesToutes
les cinq
coursesSi
néces-
saireRemarques
3 - 2

INSP
ADJ

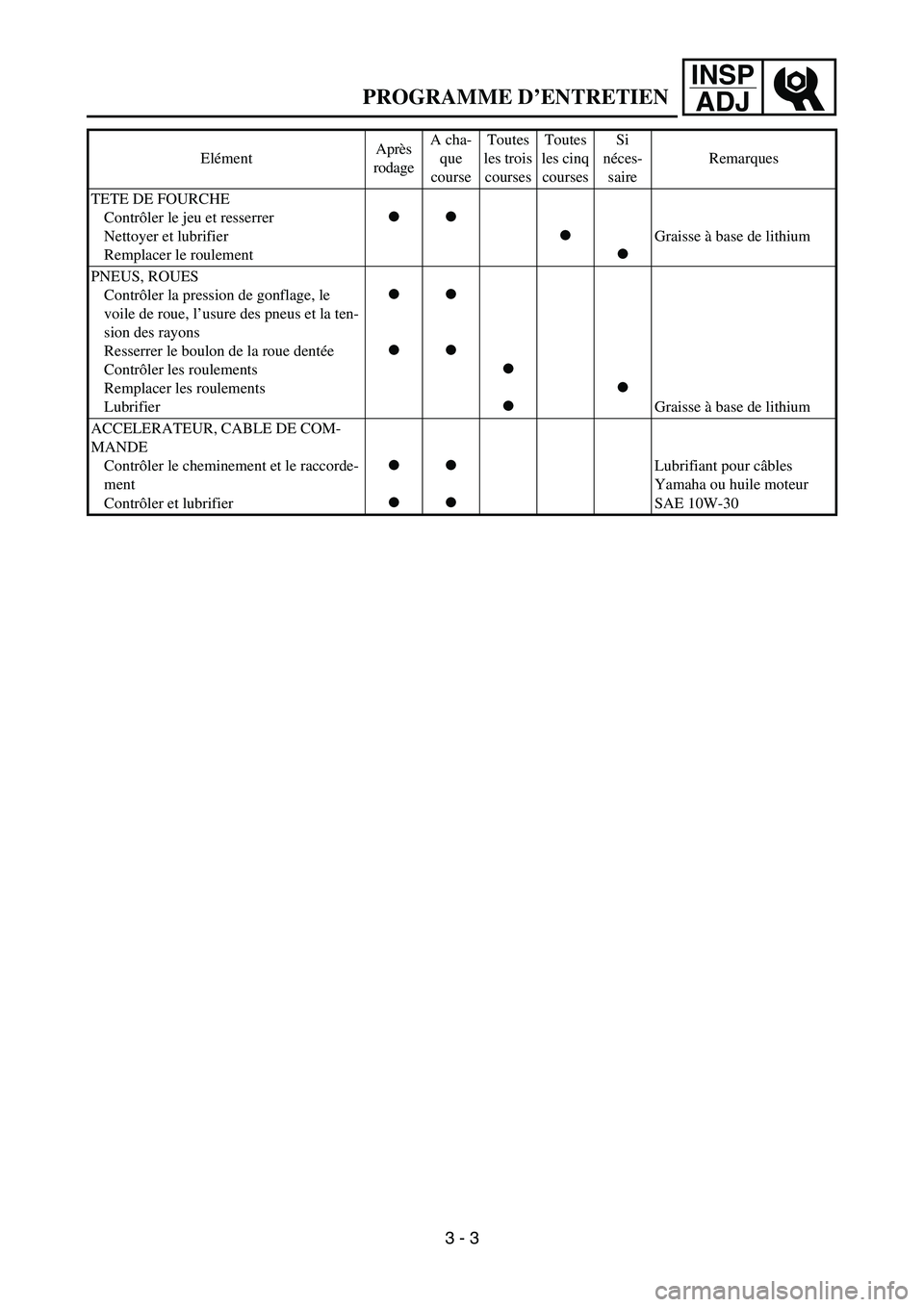

PROGRAMME D’ENTRETIEN
TETE DE FOURCHE
Contrôler le jeu et resserrer
Nettoyer et lubrifier
Remplacer le roulement







Graisse à base de lithium
PNEUS, ROUES
Contrôler la pression de gonflage, le
voile de roue, l’usure des pneus et la ten-
sion des rayons
Resserrer le boulon de la roue dentée
Contrôler les roulements
Remplacer les roulements
Lubrifier












Graisse à base de lithium
ACCELERATEUR, CABLE DE COM-
MANDE
Contrôler le cheminement et le raccorde-
ment
Contrôler et lubrifier






Lubrifiant pour câbles
Yamaha ou huile moteur
SAE 10W-30 ElémentAprès
rodageA cha-
que
courseToutes
les trois
coursesToutes
les cinq
coursesSi
néces-
saireRemarques
3 - 3

INSP
ADJ

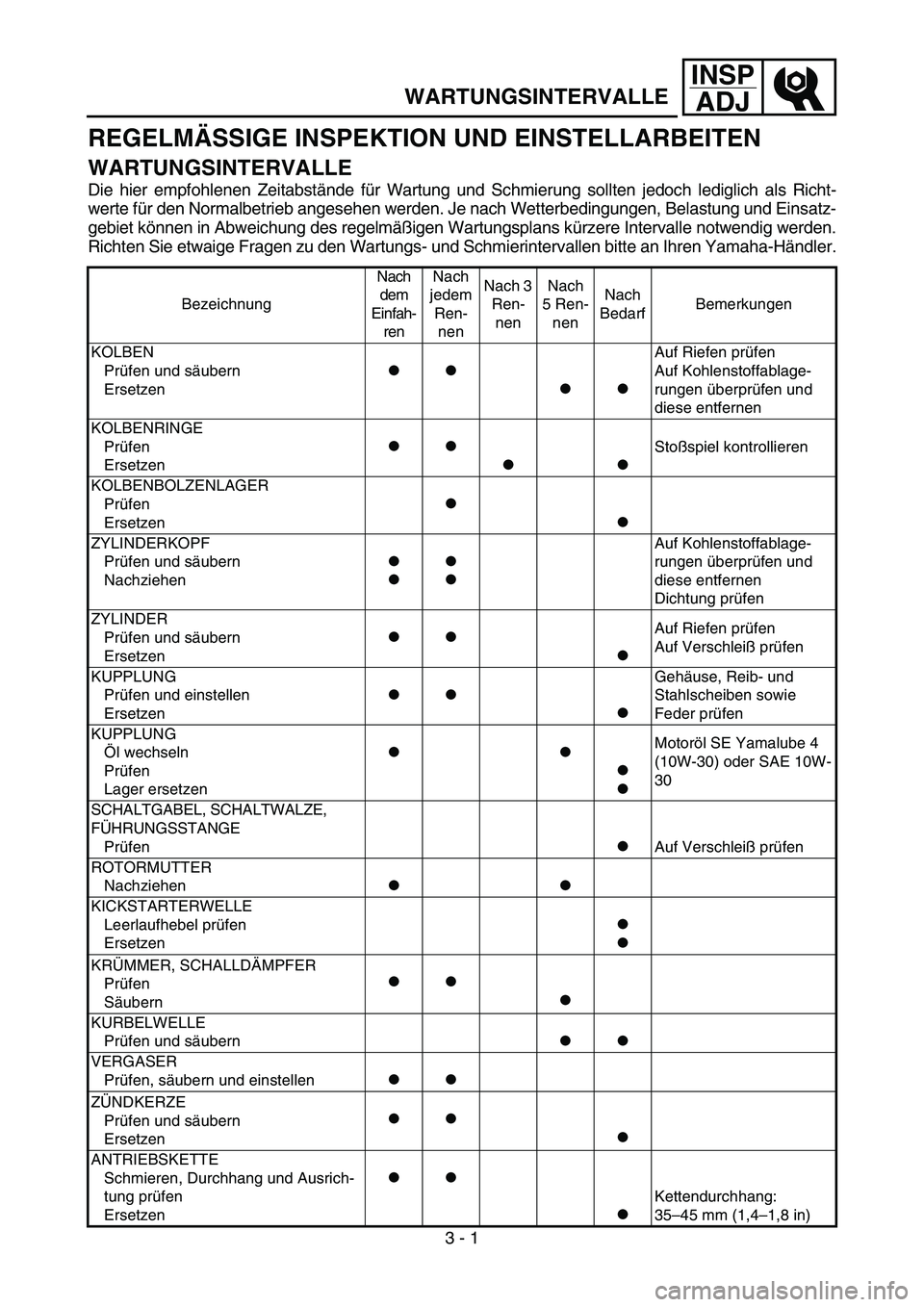

WARTUNGSINTERVALLE
REGELMÄSSIGE INSPEKTION UND EINSTELLARBEITEN
WARTUNGSINTERVALLE
Die hier empfohlenen Zeitabstände für Wartung und Schmierung sollten jedoch lediglich als Richt-
werte für den Normalbetrieb angesehen werden. Je nach Wetterbedingungen, Belastung und Einsatz-
gebiet können in Abweichung des regelmäßigen Wartungsplans kürzere Intervalle notwendig werden.
Richten Sie etwaige Fragen zu den Wartungs- und Schmierintervallen bitte an Ihren Yamaha-Händler.
BezeichnungNach
dem
Einfah-
renNach
jedem
Ren-
nenNach 3
Ren-
nenNach
5 Ren-
nenNach
BedarfBemerkungen
KOLBEN
Prüfen und säubern
Ersetzen







Auf Riefen prüfen
Auf Kohlenstoffablage-
rungen überprüfen und
diese entfernen
KOLBENRINGE
Prüfen
Ersetzen





Stoßspiel kontrollieren
KOLBENBOLZENLAGER
Prüfen
Ersetzen




ZYLINDERKOPF
Prüfen und säubern
Nachziehen







Auf Kohlenstoffablage-
rungen überprüfen und
diese entfernen
Dichtung prüfen
ZYLINDER
Prüfen und säubern
Ersetzen




Auf Riefen prüfen
Auf Verschleiß prüfen
KUPPLUNG
Prüfen und einstellen
Ersetzen





Gehäuse, Reib- und
Stahlscheiben sowie
Feder prüfen
KUPPLUNG
Öl wechseln
Prüfen
Lager ersetzen






Motoröl SE Yamalube 4
(10W-30) oder SAE 10W-
30
SCHALTGABEL, SCHALTWALZE,
FÜHRUNGSSTANGE
Prüfen

Auf Verschleiß prüfen
ROTORMUTTER
Nachziehen




KICKSTARTERWELLE
Leerlaufhebel prüfen
Ersetzen




KRÜMMER, SCHALLDÄMPFER
Prüfen
Säubern





KURBELWELLE
Prüfen und säubern



VERGASER
Prüfen, säubern und einstellen



ZÜNDKERZE
Prüfen und säubern
Ersetzen





ANTRIEBSKETTE
Schmieren, Durchhang und Ausrich-
tung prüfen
Ersetzen





Kettendurchhang:
35–45 mm (1,4–1,8 in)
3 - 1

INSP
ADJ

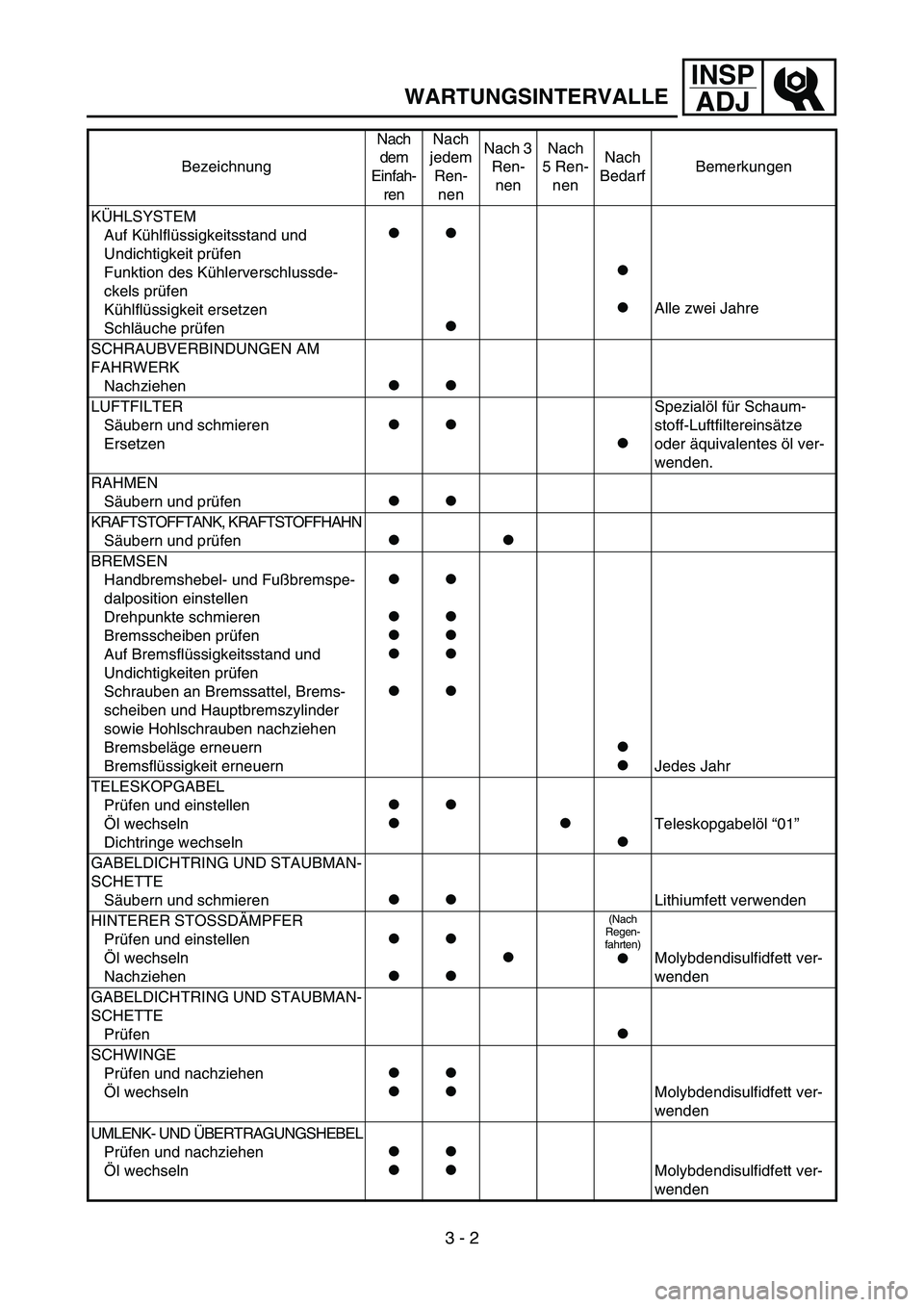

WARTUNGSINTERVALLE
KÜHLSYSTEM
Auf Kühlflüssigkeitsstand und
Undichtigkeit prüfen
Funktion des Kühlerverschlussde-
ckels prüfen
Kühlflüssigkeit ersetzen
Schläuche prüfen








Alle zwei Jahre
SCHRAUBVERBINDUNGEN AM
FAHRWERK
Nachziehen



LUFTFILTER
Säubern und schmieren
Ersetzen





Spezialöl für Schaum-
stoff-Luftfiltereinsätze
oder äquivalentes öl ver-
wenden.
RAHMEN
Säubern und prüfen



KRAFTSTOFFTANK, KRAFTSTOFFHAHN
Säubern und prüfen



BREMSEN
Handbremshebel- und Fußbremspe-
dalposition einstellen
Drehpunkte schmieren
Bremsscheiben prüfen
Auf Bremsflüssigkeitsstand und
Undichtigkeiten prüfen
Schrauben an Bremssattel, Brems-
scheiben und Hauptbremszylinder
sowie Hohlschrauben nachziehen
Bremsbeläge erneuern
Bremsflüssigkeit erneuern























Jedes Jahr
TELESKOPGABEL
Prüfen und einstellen
Öl wechseln
Dichtringe wechseln









Teleskopgabelöl “01”
GABELDICHTRING UND STAUBMAN-
SCHETTE
Säubern und schmieren


Lithiumfett verwenden
HINTERER STOSSDÄMPFER
Prüfen und einstellen
Öl wechseln
Nachziehen








(Nach
Regen-
fahrten)

Molybdendisulfidfett ver-
wenden
GABELDICHTRING UND STAUBMAN-
SCHETTE
Prüfen


SCHWINGE
Prüfen und nachziehen
Öl wechseln







Molybdendisulfidfett ver-
wenden
UMLENK- UND ÜBERTRAGUNGSHEBEL
Prüfen und nachziehen
Öl wechseln







Molybdendisulfidfett ver-
wenden BezeichnungNach
dem
Einfah-
renNach
jedem
Ren-
nenNach 3
Ren-
nenNach
5 Ren-
nenNach
BedarfBemerkungen
3 - 2

INSP
ADJ

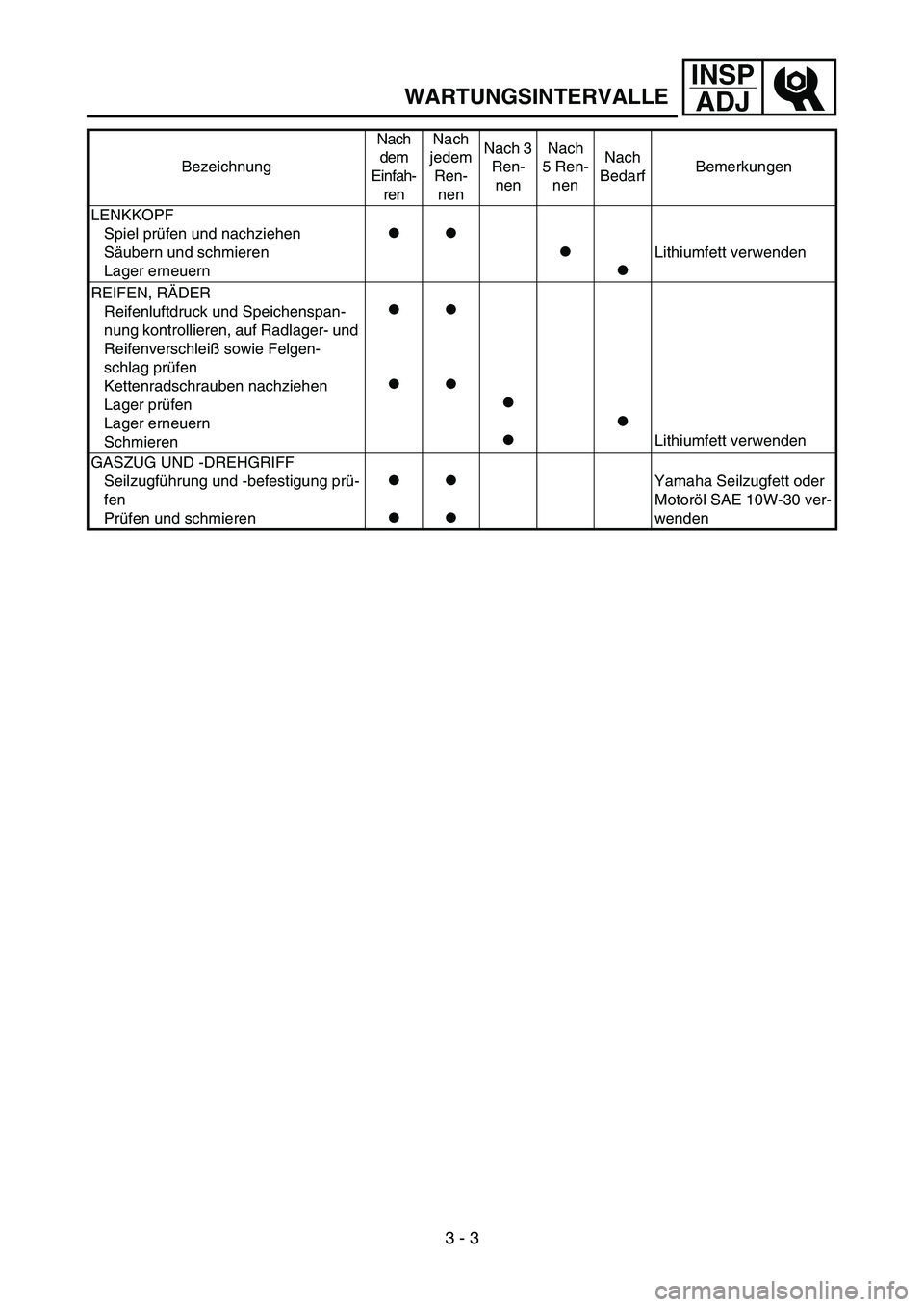

WARTUNGSINTERVALLE
LENKKOPF
Spiel prüfen und nachziehen
Säubern und schmieren
Lager erneuern







Lithiumfett verwenden
REIFEN, RÄDER
Reifenluftdruck und Speichenspan-
nung kontrollieren, auf Radlager- und
Reifenverschleiß sowie Felgen-
schlag prüfen
Kettenradschrauben nachziehen
Lager prüfen
Lager erneuern
Schmieren












Lithiumfett verwenden
GASZUG UND -DREHGRIFF
Seilzugführung und -befestigung prü-
fen
Prüfen und schmieren






Yamaha Seilzugfett oder
Motoröl SAE 10W-30 ver-
wenden BezeichnungNach
dem
Einfah-
renNach
jedem
Ren-
nenNach 3
Ren-
nenNach
5 Ren-
nenNach
BedarfBemerkungen
3 - 3

3 - 4
INSP
ADJ
PRE-OPERATION INSPECTION AND MAINTENANCE
EC320000
PRE-OPERATION INSPECTION AND MAINTENANCE
Before riding for break-in operation, practice or a race, make sure the machine is in good operating
condition.
Before using this machine, check the following points.
GENERAL INSPECTION AND MAINTENANCE
Item Routine Page
CoolantCheck that coolant is filled up to the radiator cap.
Check the cooling system for leakage.P.3-5 ~ 9
FuelCheck that a fresh mixture of oil and gasoline is filled in the fuel
tank. Check the fuel line for leakage.P.1-13
Transmission oilCheck that the oil level is correct. Check the crankcase for leak-
age.P.3-12 ~ 13
Gear shifter and clutchCheck that gears can be shifted correctly in order and that the
clutch operates smoothly.P.3-9
Throttle grip/HousingCheck that the throttle grip operation and free play are correctly
adjusted. Lubricate the throttle grip and housing, if necessary.P.3-10
Brakes Check the play of front brake and effect of front and rear brake. P.3-16 ~ 21
Drive chainCheck drive chain slack and alignment. Check that the drive
chain is lubricated properly.P.3-22 ~ 24
WheelsCheck for excessive wear and tire pressure. Check for loose
spokes and have no excessive play.P.3-31 ~ 32
SteeringCheck that the handlebar can be turned smoothly and have no
excessive play.P.3-32 ~ 34
Front forks and rear shock
absorberCheck that they operate smoothly and there is no oil leakage. P.3-24 ~ 30
Cables (wires)Check that the clutch and throttle cables move smoothly. Check
that they are not caught when the handlebars are turned or
when the front forks travel up and down.—
Exhaust pipe and silencerCheck that the exhaust pipe is tightly mounted and has no
cracks.P.4-2
Rear wheel sprocket Check that the rear wheel sprocket tightening bolt is not loose. P.3-22
Lubrication Check for smooth operation. Lubricate if necessary. P.3-35
Bolts and nuts Check the chassis and engine for loose bolts and nuts. P.1-17
Lead connectorsCheck that the CDI magneto, CDI unit, and ignition coil are con-
nected tightly.P.1-6
SettingsIs the machine set suitably for the condition of the racing course
and weather or by taking into account the results of test runs
before racing? Are inspection and maintenance completely
done?P.7-1 ~ 19

INSP
ADJ

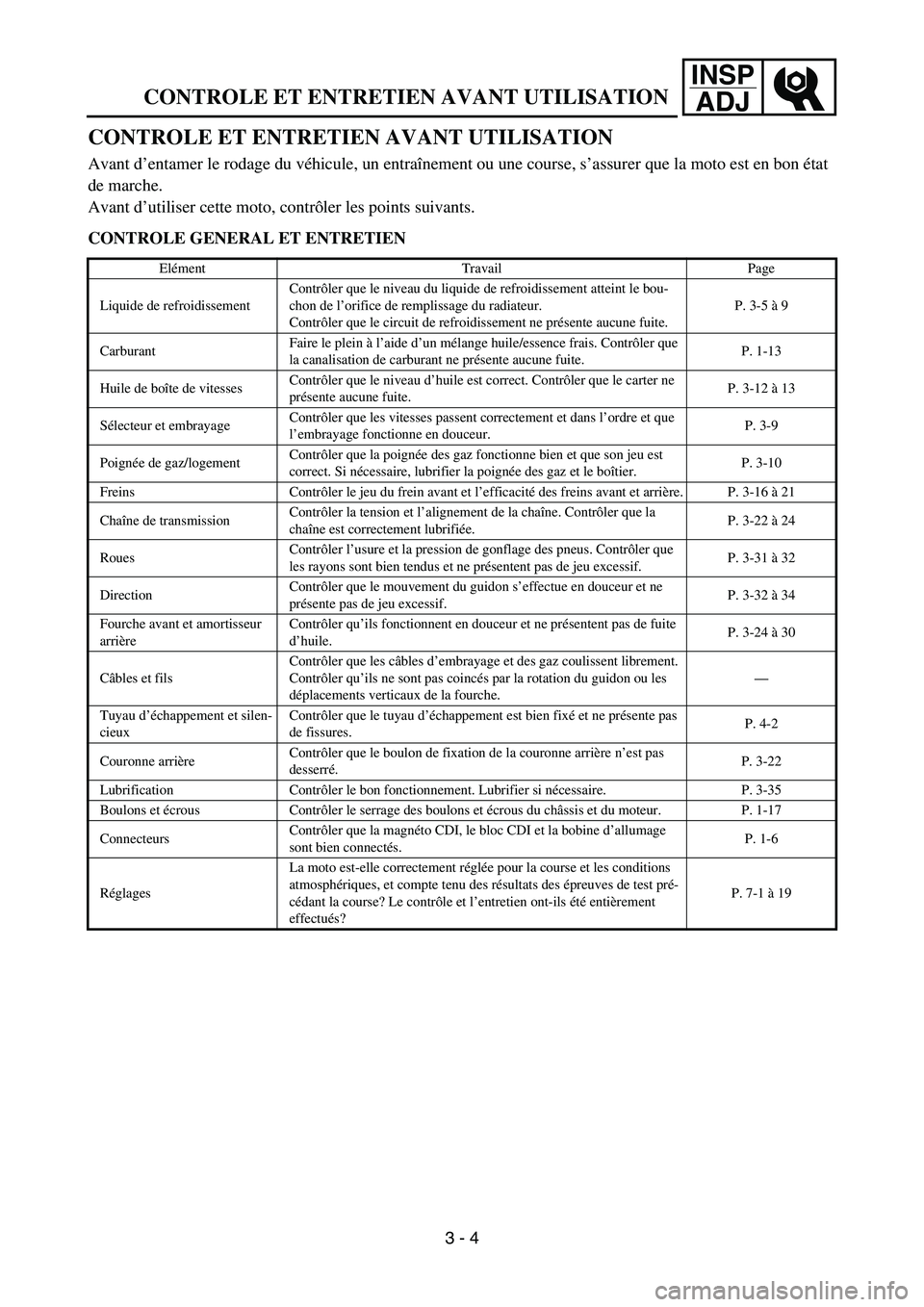

CONTROLE ET ENTRETIEN AVANT UTILISATION
CONTROLE ET ENTRETIEN AVANT UTILISATION
Avant d’entamer le rodage du véhicule, un entraînement ou une course, s’assurer que la moto est en bon état
de marche.
Avant d’utiliser cette moto, contrôler les points suivants.
CONTROLE GENERAL ET ENTRETIEN
Elément Travail Page
Liquide de refroidissementContrôler que le niveau du liquide de refroidissement atteint le bou-
chon de l’orifice de remplissage du radiateur.
Contrôler que le circuit de refroidissement ne présente aucune fuite.P. 3-5 à 9
CarburantFaire le plein à l’aide d’un mélange huile/essence frais. Contrôler que
la canalisation de carburant ne présente aucune fuite.P. 1-13
Huile de boîte de vitessesContrôler que le niveau d’huile est correct. Contrôler que le carter ne
présente aucune fuite.P. 3-12 à 13
Sélecteur et embrayageContrôler que les vitesses passent correctement et dans l’ordre et que
l’embrayage fonctionne en douceur.P. 3-9
Poignée de gaz/logementContrôler que la poignée des gaz fonctionne bien et que son jeu est
correct. Si nécessaire, lubrifier la poignée des gaz et le boîtier.P. 3-10
Freins Contrôler le jeu du frein avant et l’efficacité des freins avant et arrière. P. 3-16 à 21
Chaîne de transmissionContrôler la tension et l’alignement de la chaîne. Contrôler que la
chaîne est correctement lubrifiée.P. 3-22 à 24
RouesContrôler l’usure et la pression de gonflage des pneus. Contrôler que
les rayons sont bien tendus et ne présentent pas de jeu excessif.P. 3-31 à 32
DirectionContrôler que le mouvement du guidon s’effectue en douceur et ne
présente pas de jeu excessif.P. 3-32 à 34
Fourche avant et amortisseur
arrièreContrôler qu’ils fonctionnent en douceur et ne présentent pas de fuite
d’huile.P. 3-24 à 30
Câbles et filsContrôler que les câbles d’embrayage et des gaz coulissent librement.
Contrôler qu’ils ne sont pas coincés par la rotation du guidon ou les
déplacements verticaux de la fourche.—
Tuyau d’échappement et silen-
cieuxContrôler que le tuyau d’échappement est bien fixé et ne présente pas
de fissures.P. 4-2
Couronne arrièreContrôler que le boulon de fixation de la couronne arrière n’est pas
desserré.P. 3-22
Lubrification Contrôler le bon fonctionnement. Lubrifier si nécessaire. P. 3-35
Boulons et écrous Contrôler le serrage des boulons et écrous du châssis et du moteur. P. 1-17
ConnecteursContrôler que la magnéto CDI, le bloc CDI et la bobine d’allumage
sont bien connectés.P. 1-6
RéglagesLa moto est-elle correctement réglée pour la course et les conditions
atmosphériques, et compte tenu des résultats des épreuves de test pré-
cédant la course? Le contrôle et l’entretien ont-ils été entièrement
effectués?P. 7-1 à 19
3 - 4
