INSP

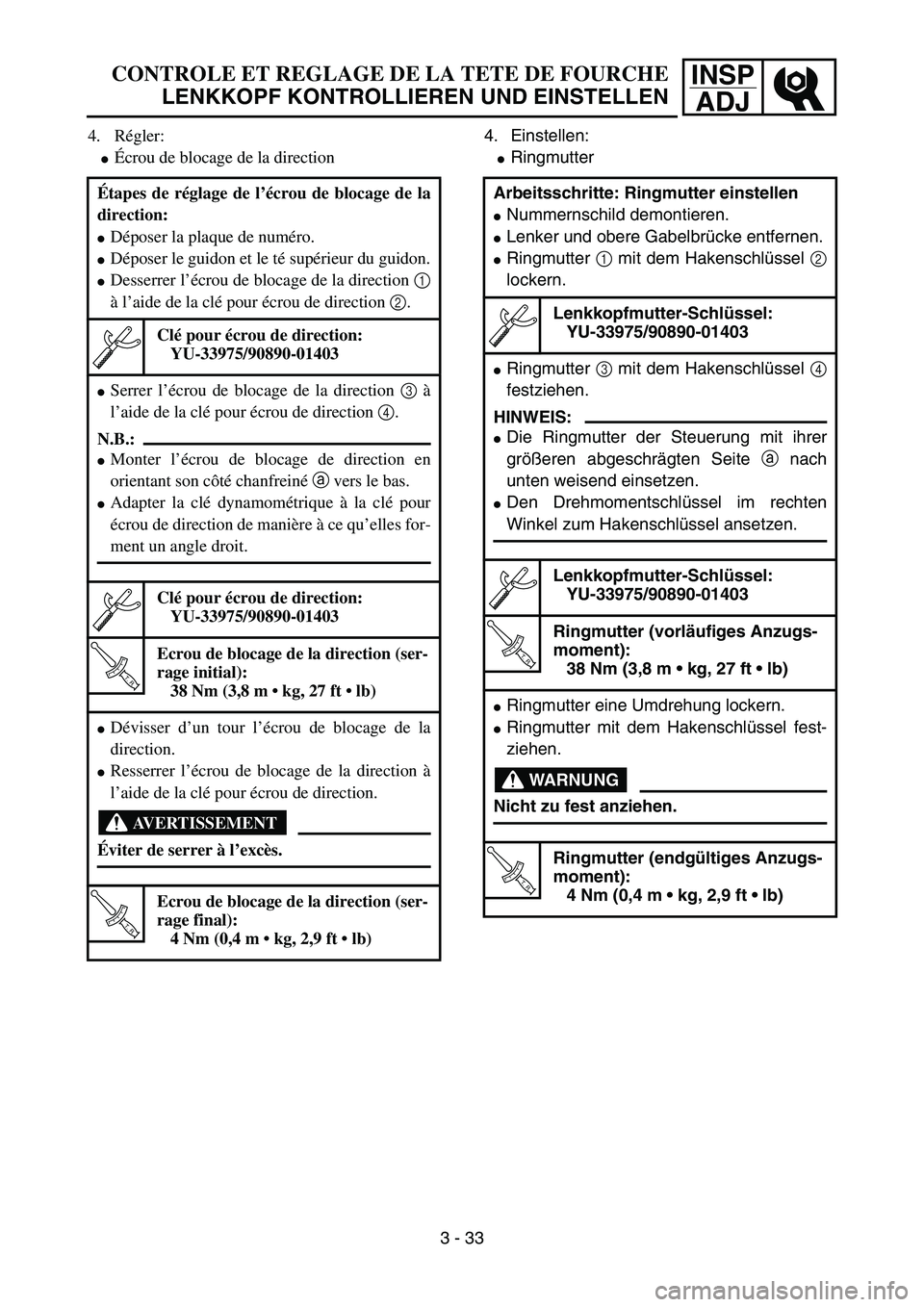

ADJCONTROLE ET REGLAGE DE LA TETE DE FOURCHE
LENKKOPF KONTROLLIEREN UND EINSTELLEN
4. Régler:

Écrou de blocage de la direction
Étapes de réglage de l’écrou de blocage de la
direction:

Déposer la plaque de numéro.

Déposer le guidon et le té supérieur du guidon.

Desserrer l’écrou de blocage de la direction 1
à l’aide de la clé pour écrou de direction 2.
Clé pour écrou de direction:
YU-33975/90890-01403

Serrer l’écrou de blocage de la direction 3 à
l’aide de la clé pour écrou de direction 4.
N.B.:

Monter l’écrou de blocage de direction en
orientant son côté chanfreiné a vers le bas.

Adapter la clé dynamométrique à la clé pour
écrou de direction de manière à ce qu’elles for-
ment un angle droit.
Clé pour écrou de direction:
YU-33975/90890-01403
T R..
Ecrou de blocage de la direction (ser-
rage initial):
38 Nm (3,8 m  kg, 27 ft  lb)

Dévisser d’un tour l’écrou de blocage de la
direction.

Resserrer l’écrou de blocage de la direction à
l’aide de la clé pour écrou de direction.
AVERTISSEMENT
Éviter de serrer à l’excès.
T R..
Ecrou de blocage de la direction (ser-
rage final):
4 Nm (0,4 m  kg, 2,9 ft  lb)
4. Einstellen:

Ringmutter
Arbeitsschritte: Ringmutter einstellen

Nummernschild demontieren.

Lenker und obere Gabelbrücke entfernen.

Ringmutter 1 mit dem Hakenschlüssel 2
lockern.
Lenkkopfmutter-Schlüssel:
YU-33975/90890-01403

Ringmutter 3 mit dem Hakenschlüssel 4
festziehen.
HINWEIS:

Die Ringmutter der Steuerung mit ihrer
größeren abgeschrägten Seite a nach
unten weisend einsetzen.

Den Drehmomentschlüssel im rechten
Winkel zum Hakenschlüssel ansetzen.
Lenkkopfmutter-Schlüssel:
YU-33975/90890-01403
T R..
Ringmutter (vorläufiges Anzugs-
moment):
38 Nm (3,8 m  kg, 27 ft  lb)

Ringmutter eine Umdrehung lockern.

Ringmutter mit dem Hakenschlüssel fest-
ziehen.
WARNUNG
Nicht zu fest anziehen.
T R..
Ringmutter (endgültiges Anzugs-
moment):
4 Nm (0,4 m  kg, 2,9 ft  lb)
3 - 33

5 - 27
CHAS

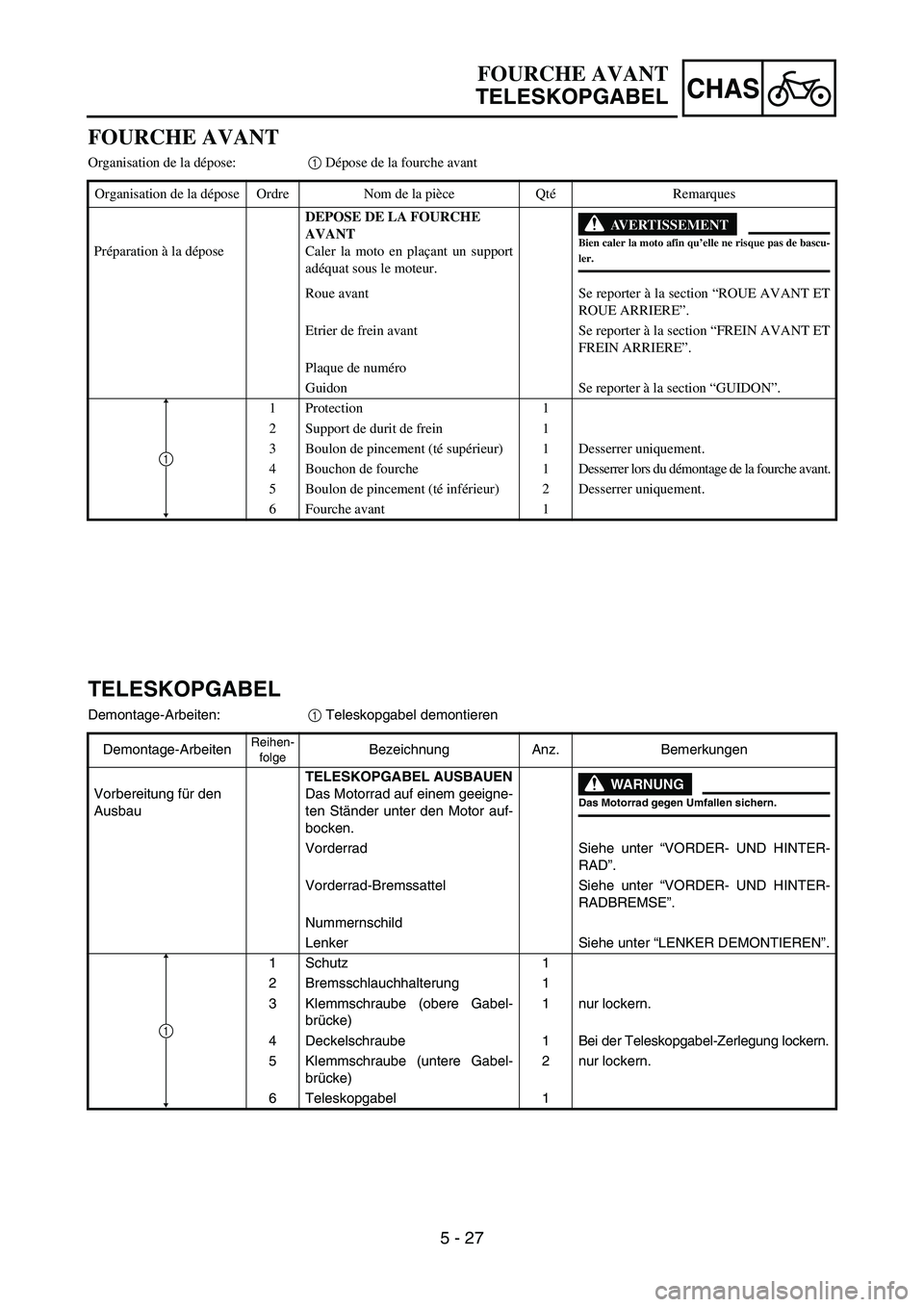

FOURCHE AVANT
TELESKOPGABEL
FOURCHE AVANT
Organisation de la dépose:1 Dépose de la fourche avant
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
Préparation à la déposeDEPOSE DE LA FOURCHE
AVANT
Caler la moto en plaçant un support
adéquat sous le moteur.
AVERTISSEMENT
Bien caler la moto afin qu’elle ne risque pas de bascu-
ler.
Roue avant Se reporter à la section “ROUE AVANT ET
ROUE ARRIERE”.
Etrier de frein avant Se reporter à la section “FREIN AVANT ET
FREIN ARRIERE”.
Plaque de numéro
Guidon Se reporter à la section “GUIDON”.
1Protection 1
2 Support de durit de frein 1
3 Boulon de pincement (té supérieur) 1 Desserrer uniquement.
4 Bouchon de fourche 1 Desserrer lors du démontage de la fourche avant.
5 Boulon de pincement (té inférieur) 2 Desserrer uniquement.
6 Fourche avant 1
1
TELESKOPGABEL
Demontage-Arbeiten:
1 Teleskopgabel demontieren
Demontage-Arbeiten
Reihen-
folgeBezeichnung Anz. Bemerkungen
Vorbereitung für den
AusbauTELESKOPGABEL AUSBAUEN
Das Motorrad auf einem geeigne-
ten Ständer unter den Motor auf-
bocken.
WARNUNG
Das Motorrad gegen Umfallen sichern.
Vorderrad Siehe unter “VORDER- UND HINTER-
RAD”.
Vorderrad-Bremssattel Siehe unter “VORDER- UND HINTER-
RADBREMSE”.
Nummernschild
Lenker Siehe unter “LENKER DEMONTIEREN”.
1 Schutz 1
2 Bremsschlauchhalterung 1
3 Klemmschraube (obere Gabel-
brücke)1 nur lockern.
4 Deckelschraube 1 Bei der Teleskopgabel-Zerlegung lockern.
5 Klemmschraube (untere Gabel-
brücke)2 nur lockern.
6Teleskopgabel
1
1

5 - 46
CHAS

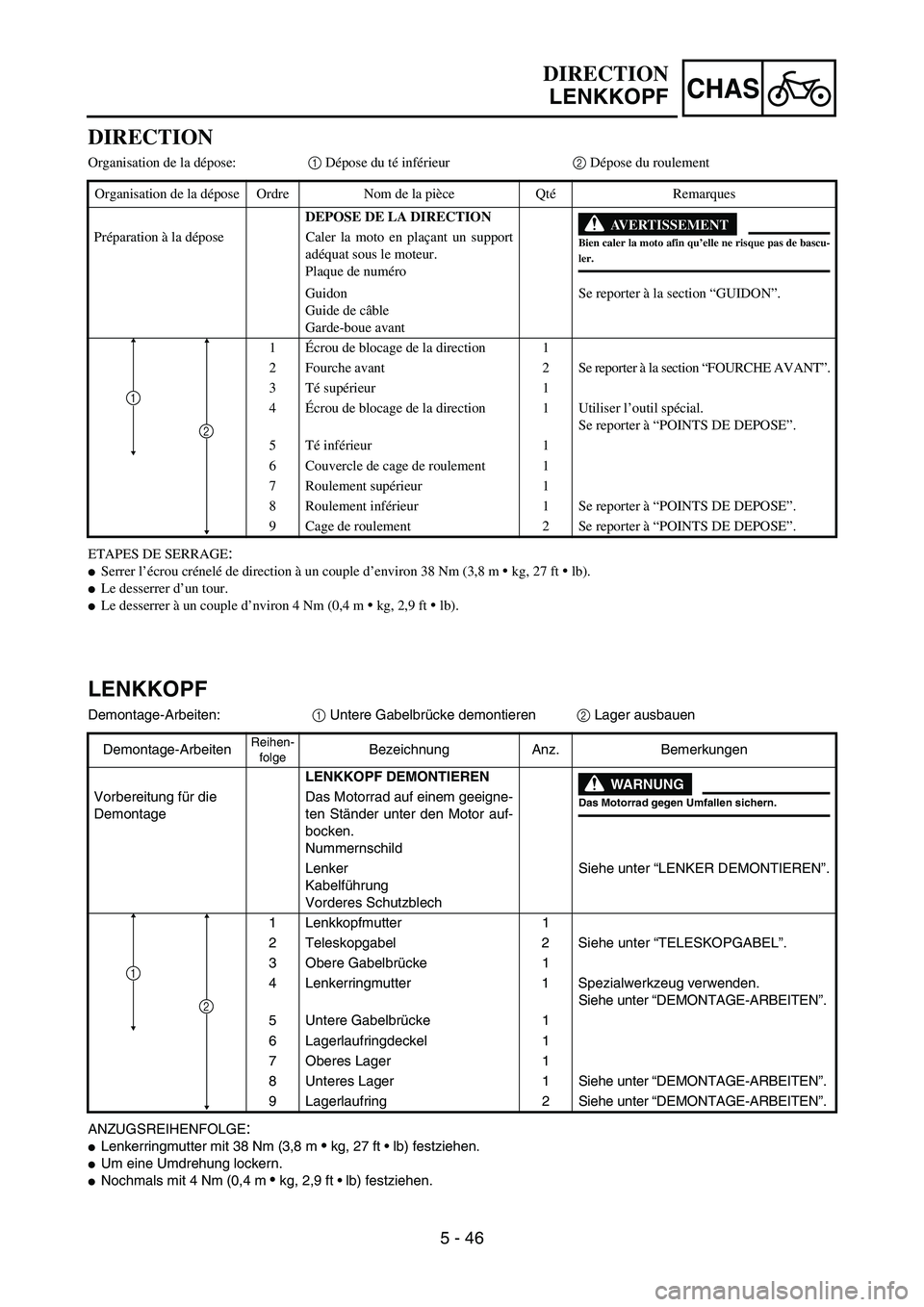

DIRECTION
Organisation de la dépose:1 Dépose du té inférieur2 Dépose du roulement
ETAPES DE SERRAGE
:

Serrer l’écrou crénelé de direction à un couple d’environ 38 Nm (3,8 m  kg, 27 ft  lb).

Le desserrer d’un tour.

Le desserrer à un couple d’nviron 4 Nm (0,4 m  kg, 2,9 ft  lb). Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DE LA DIRECTION
AVERTISSEMENT
Bien caler la moto afin qu’elle ne risque pas de bascu-
ler.
Préparation à la dépose Caler la moto en plaçant un support
adéquat sous le moteur.
Plaque de numéro
Guidon
Guide de câble
Garde-boue avantSe reporter à la section “GUIDON”.
1Écrou de blocage de la direction 1
2 Fourche avant 2 Se reporter à la section “FOURCHE AVANT”.
3Té supérieur 1
4Écrou de blocage de la direction 1 Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
5Té inférieur 1
6 Couvercle de cage de roulement 1
7 Roulement supérieur 1
8 Roulement inférieur 1 Se reporter à “POINTS DE DEPOSE”.
9 Cage de roulement 2 Se reporter à “POINTS DE DEPOSE”.
2
1
DIRECTION
LENKKOPF
LENKKOPF
Demontage-Arbeiten:
1 Untere Gabelbrücke demontieren
2 Lager ausbauen
ANZUGSREIHENFOLGE
:

Lenkerringmutter mit 38 Nm (3,8 m  kg, 27 ft  lb) festziehen.

Um eine Umdrehung lockern.

Nochmals mit 4 Nm (0,4 m  kg, 2,9 ft  lb) festziehen. Demontage-Arbeiten
Reihen-
folgeBezeichnung Anz. Bemerkungen
LENKKOPF DEMONTIEREN
WARNUNG
Das Motorrad gegen Umfallen sichern.Vorbereitung für die
DemontageDas Motorrad auf einem geeigne-
ten Ständer unter den Motor auf-
bocken.
Nummernschild
Lenker
Kabelführung
Vorderes SchutzblechSiehe unter “LENKER DEMONTIEREN”.
1 Lenkkopfmutter 1
2 Teleskopgabel 2 Siehe unter “TELESKOPGABEL”.
3 Obere Gabelbrücke 1
4 Lenkerringmutter 1 Spezialwerkzeug verwenden.
Siehe unter “DEMONTAGE-ARBEITEN”.
5 Untere Gabelbrücke 1
6 Lagerlaufringdeckel 1
7 Oberes Lager 1
8 Unteres Lager 1 Siehe unter “DEMONTAGE-ARBEITEN”.
9 Lagerlaufring 2 Siehe unter “DEMONTAGE-ARBEITEN”.
2
1
