YAMAHA YZ85 2007 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2007, Model line: YZ85, Model: YAMAHA YZ85 2007Pages: 84, PDF-Größe: 3.68 MB
Page 51 of 84
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-8
6
GAU19612
Zündkerze prüfen Die Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Zündkerze ausbauen
1. Den Zündkerzenstecker abziehen.
2. Die Zündkerze wie dargestellt mit ei-
nem Zündkerzenschlüssel (erhältlich
von einem Yamaha-Fachhändler) ent-
fernen.Zündkerze prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
HINWEI
S:
Weist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
2. Die Zündkerze auf fortgeschrittenen
Abbrand der Mittelelektrode und über-
mäßige Ölkohleablagerungen prüfen
und ggf. erneuern.Zündkerze montieren
1. Den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf.
korrigieren.
2. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.
3. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann vor-
schriftsmäßig festziehen.
1. Zündkerzenstecker
1. Zündkerzenschlüssel
Empfohlene Zündkerze:
NGK/BR10EG
1. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand:
0.5–0.6 mm (0.020–0.024 in)
U5PA85G0.book Page 8 Thursday, April 13, 2006 4:21 PM

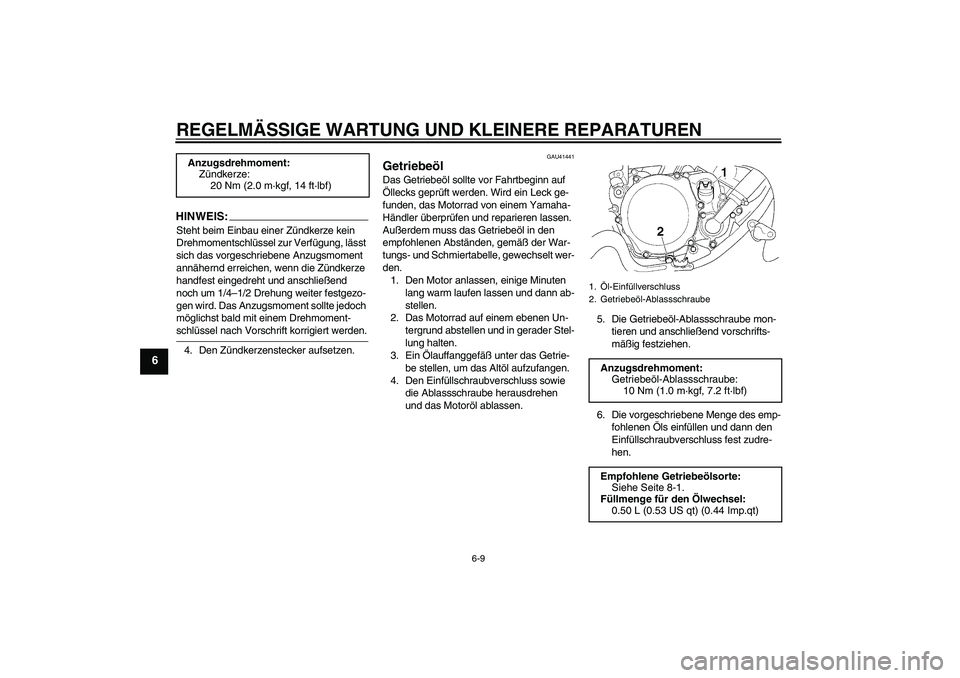

Page 52 of 84
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-9
6
HINWEIS:Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-schlüssel nach Vorschrift korrigiert werden.
4. Den Zündkerzenstecker aufsetzen.
GAU41441
Getriebeöl Das Getriebeöl sollte vor Fahrtbeginn auf
Öllecks geprüft werden. Wird ein Leck ge-
funden, das Motorrad von einem Yamaha-
Händler überprüfen und reparieren lassen.
Außerdem muss das Getriebeöl in den
empfohlenen Abständen, gemäß der War-
tungs- und Schmiertabelle, gewechselt wer-
den.
1. Den Motor anlassen, einige Minuten
lang warm laufen lassen und dann ab-
stellen.
2. Das Motorrad auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
3. Ein Ölauffanggefäß unter das Getrie-
be stellen, um das Altöl aufzufangen.
4. Den Einfüllschraubverschluss sowie
die Ablassschraube herausdrehen
und das Motoröl ablassen.5. Die Getriebeöl-Ablassschraube mon-
tieren und anschließend vorschrifts-
mäßig festziehen.
6. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen. Anzugsdrehmoment:
Zündkerze:
20 Nm (2.0 m·kgf, 14 ft·lbf)
1. Öl-Einfüllverschluss
2. Getriebeöl-AblassschraubeAnzugsdrehmoment:
Getriebeöl-Ablassschraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Empfohlene Getriebeölsorte:
Siehe Seite 8-1.
Füllmenge für den Ölwechsel:
0.50 L (0.53 US qt) (0.44 Imp.qt)
chapter6 Page 9 Tuesday, April 18, 2006 10:26 AM

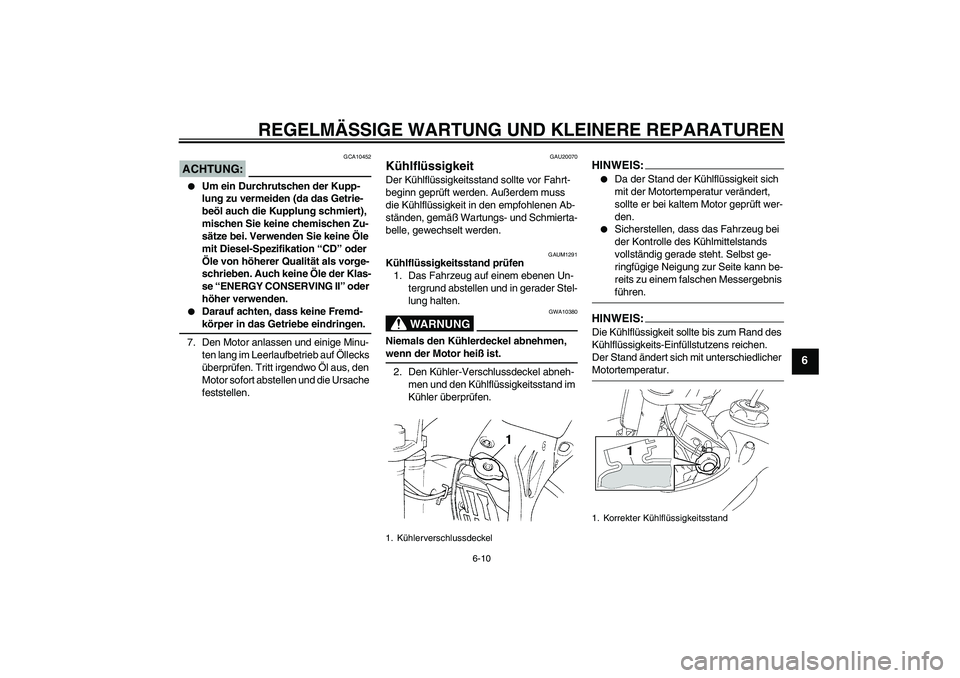

Page 53 of 84
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-10
6
ACHTUNG:
GCA10452
Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Getrie-
beöl auch die Kupplung schmiert),
mischen Sie keine chemischen Zu-
sätze bei. Verwenden Sie keine Öle
mit Diesel-Spezifikation “CD” oder
Öle von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.
Darauf achten, dass keine Fremd-körper in das Getriebe eindringen.
7. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort abstellen und die Ursache
feststellen.
GAU20070
Kühlflüssigkeit Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAUM1291
Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
WARNUNG
GWA10380
Niemals den Kühlerdeckel abnehmen, wenn der Motor heiß ist.
2. Den Kühler-Verschlussdeckel abneh-
men und den Kühlflüssigkeitsstand im
Kühler überprüfen.
HINWEIS:
Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.
Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis führen.
HINWEIS:Die Kühlflüssigkeit sollte bis zum Rand des
Kühlflüssigkeits-Einfüllstutzens reichen.
Der Stand ändert sich mit unterschiedlicher Motortemperatur.
1. Kühlerverschlussdeckel
1. Korrekter Kühlflüssigkeitsstand
chapter6 Page 10 Tuesday, April 18, 2006 10:26 AM

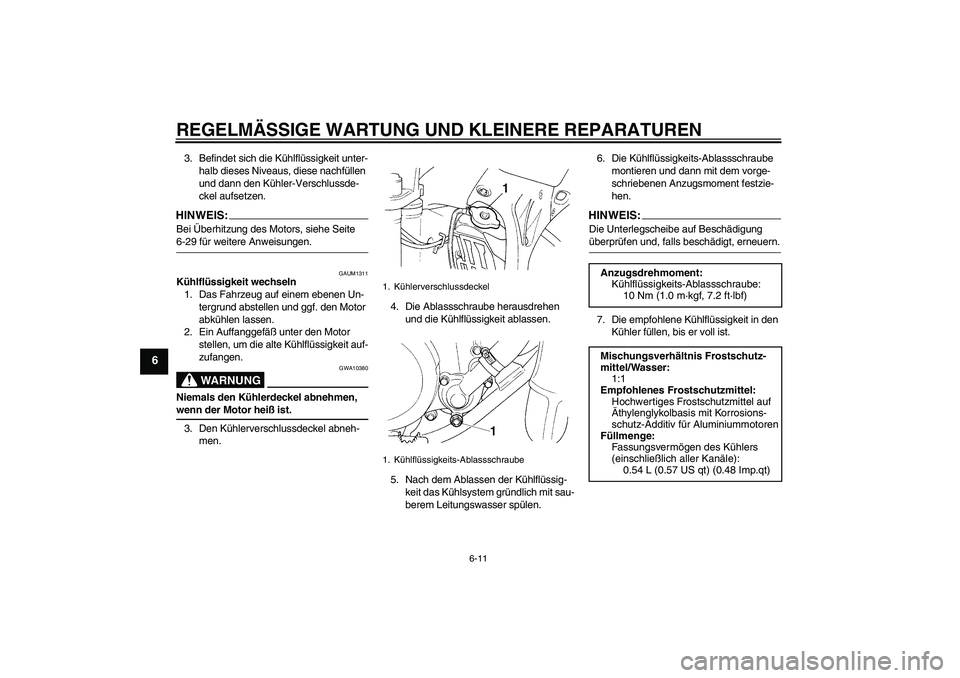

Page 54 of 84
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-11
6
3. Befindet sich die Kühlflüssigkeit unter-
halb dieses Niveaus, diese nachfüllen
und dann den Kühler-Verschlussde-
ckel aufsetzen.HINWEIS:Bei Überhitzung des Motors, siehe Seite 6-29 für weitere Anweisungen.
GAUM1311
Kühlflüssigkeit wechseln
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und ggf. den Motor
abkühlen lassen.
2. Ein Auffanggefäß unter den Motor
stellen, um die alte Kühlflüssigkeit auf-
zufangen.
WARNUNG
GWA10380
Niemals den Kühlerdeckel abnehmen, wenn der Motor heiß ist.
3. Den Kühlerverschlussdeckel abneh-
men.4. Die Ablassschraube herausdrehen
und die Kühlflüssigkeit ablassen.
5. Nach dem Ablassen der Kühlflüssig-
keit das Kühlsystem gründlich mit sau-
berem Leitungswasser spülen.6. Die Kühlflüssigkeits-Ablassschraube
montieren und dann mit dem vorge-
schriebenen Anzugsmoment festzie-
hen.
HINWEIS:Die Unterlegscheibe auf Beschädigung überprüfen und, falls beschädigt, erneuern.
7. Die empfohlene Kühlflüssigkeit in den
Kühler füllen, bis er voll ist.
1. Kühlerverschlussdeckel
1. Kühlflüssigkeits-Ablassschraube
Anzugsdrehmoment:
Kühlflüssigkeits-Ablassschraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Mischungsverhältnis Frostschutz-
mittel/Wasser:
1:1
Empfohlenes Frostschutzmittel:
Hochwertiges Frostschutzmittel auf
Äthylenglykolbasis mit Korrosions-
schutz-Additiv für Aluminiummotoren
Füllmenge:
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
0.54 L (0.57 US qt) (0.48 Imp.qt)
chapter6 Page 11 Tuesday, April 18, 2006 10:26 AM

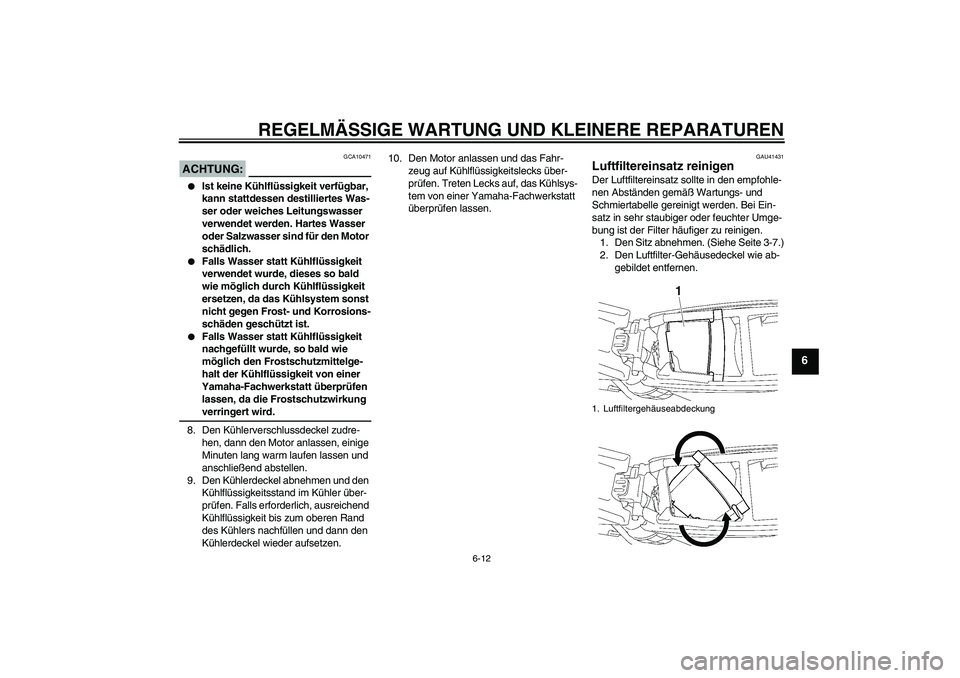

Page 55 of 84
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-12
6
ACHTUNG:
GCA10471
Ist keine Kühlflüssigkeit verfügbar,
kann stattdessen destilliertes Was-
ser oder weiches Leitungswasser
verwendet werden. Hartes Wasser
oder Salzwasser sind für den Motor
schädlich.
Falls Wasser statt Kühlflüssigkeit
verwendet wurde, dieses so bald
wie möglich durch Kühlflüssigkeit
ersetzen, da das Kühlsystem sonst
nicht gegen Frost- und Korrosions-
schäden geschützt ist.
Falls Wasser statt Kühlflüssigkeit
nachgefüllt wurde, so bald wie
möglich den Frostschutzmittelge-
halt der Kühlflüssigkeit von einer
Yamaha-Fachwerkstatt überprüfen
lassen, da die Frostschutzwirkung verringert wird.
8. Den Kühlerverschlussdeckel zudre-
hen, dann den Motor anlassen, einige
Minuten lang warm laufen lassen und
anschließend abstellen.
9. Den Kühlerdeckel abnehmen und den
Kühlflüssigkeitsstand im Kühler über-
prüfen. Falls erforderlich, ausreichend
Kühlflüssigkeit bis zum oberen Rand
des Kühlers nachfüllen und dann den
Kühlerdeckel wieder aufsetzen.10. Den Motor anlassen und das Fahr-
zeug auf Kühlflüssigkeitslecks über-
prüfen. Treten Lecks auf, das Kühlsys-
tem von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU41431
Luftfiltereinsatz reinigen Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt werden. Bei Ein-
satz in sehr staubiger oder feuchter Umge-
bung ist der Filter häufiger zu reinigen.
1. Den Sitz abnehmen. (Siehe Seite 3-7.)
2. Den Luftfilter-Gehäusedeckel wie ab-
gebildet entfernen.1. Luftfiltergehäuseabdeckung
chapter6 Page 12 Tuesday, April 18, 2006 10:26 AM
Page 56 of 84
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-13
6
3. Flügelschraube und Unterlegscheibe
entfernen und den Luftfiltereinsatz he-
rausnehmen.
4. Den Filterschaumstoff vom Filterge-
rüst abnehmen.5. Den Filterschaumstoff mit Lösungsmit-
tel reinigen und dann das restliche Lö-
sungsmittel ausdrücken.
6. Die gesamte Oberfläche des Filter-
schaumstoffs mit dem vorgeschriebe-
nen Öl benetzen und dann überschüs-
siges Öl ausdrücken.
HINWEIS:Der Filterschaumstoff sollte lediglich feucht, nicht triefend nass sein.
7. Den Filterschaumstoff über das Filter-
gerüst spannen.8. Den Luftfiltereinsatz in das Luftfilterge-
häuse mit der Nase nach oben gerich-
tet einsetzen und dann die Unterleg-
scheibe und die Flügelschraube
montieren.
ACHTUNG:
GCA10480
Es ist sicherzustellen, dass der
Luftfiltereinsatz richtig im Luftfilter-
gehäuse sitzt.
Der Motor sollte niemals ohne den
Luftfiltereinsatz betrieben werden,
andernfalls könnten der/die Kolben
und/oder der/die Zylinder übermä-ßig verschleißen.
9. Den Luftfilter-Gehäusedeckel in seine
ursprüngliche Stellung wie abgebildet
einsetzen.
1. Flügelschraube
2. Unterlegscheibe
3. Filterschaumstoff
1. Filterschaumstoff
2. Luftfiltereinsatzrahmen
Empfohlene Ölsorte:
Yamaha-Schaum-Luftfilteröl oder ein
anderes hochwertiges Schaum-Luft-
filteröl
1. Filterschaumstoff
2. Vorsprung
U5PA85G0.book Page 13 Thursday, April 13, 2006 4:21 PM

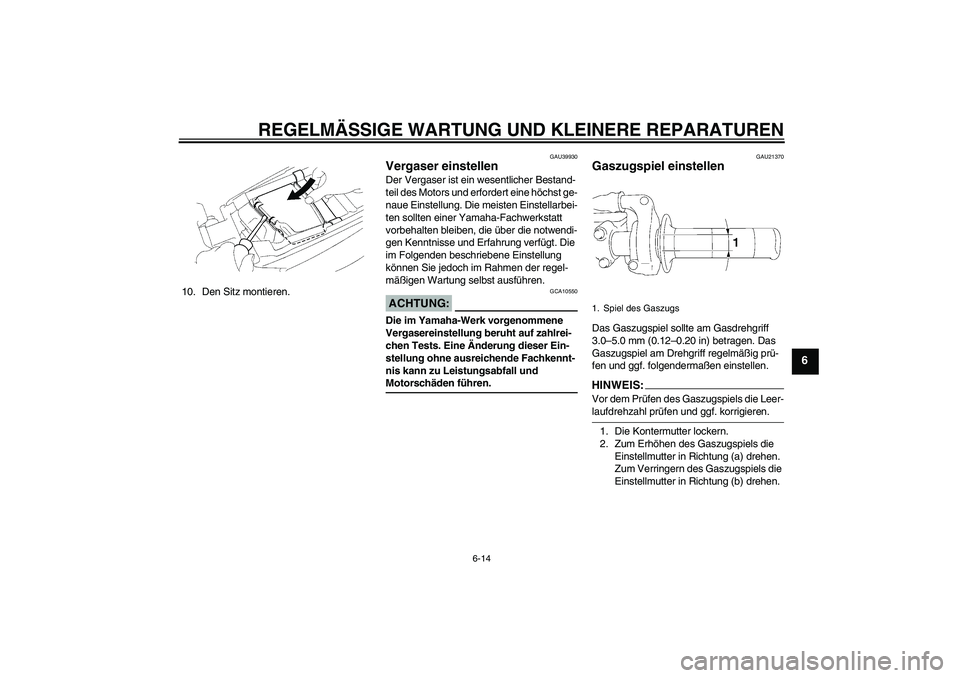

Page 57 of 84
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-14
6
10. Den Sitz montieren.
GAU39930
Vergaser einstellen Der Vergaser ist ein wesentlicher Bestand-
teil des Motors und erfordert eine höchst ge-
naue Einstellung. Die meisten Einstellarbei-
ten sollten einer Yamaha-Fachwerkstatt
vorbehalten bleiben, die über die notwendi-
gen Kenntnisse und Erfahrung verfügt. Die
im Folgenden beschriebene Einstellung
können Sie jedoch im Rahmen der regel-
mäßigen Wartung selbst ausführen.ACHTUNG:
GCA10550
Die im Yamaha-Werk vorgenommene
Vergasereinstellung beruht auf zahlrei-
chen Tests. Eine Änderung dieser Ein-
stellung ohne ausreichende Fachkennt-
nis kann zu Leistungsabfall und Motorschäden führen.
GAU21370
Gaszugspiel einstellen Das Gaszugspiel sollte am Gasdrehgriff
3.0–5.0 mm (0.12–0.20 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. folgendermaßen einstellen.HINWEI
S:
Vor dem Prüfen des Gaszugspiels die Leer-laufdrehzahl prüfen und ggf. korrigieren.
1. Die Kontermutter lockern.
2. Zum Erhöhen des Gaszugspiels die
Einstellmutter in Richtung (a) drehen.
Zum Verringern des Gaszugspiels die
Einstellmutter in Richtung (b) drehen.1. Spiel des Gaszugs
U5PA85G0.book Page 14 Thursday, April 13, 2006 4:21 PM
Page 58 of 84

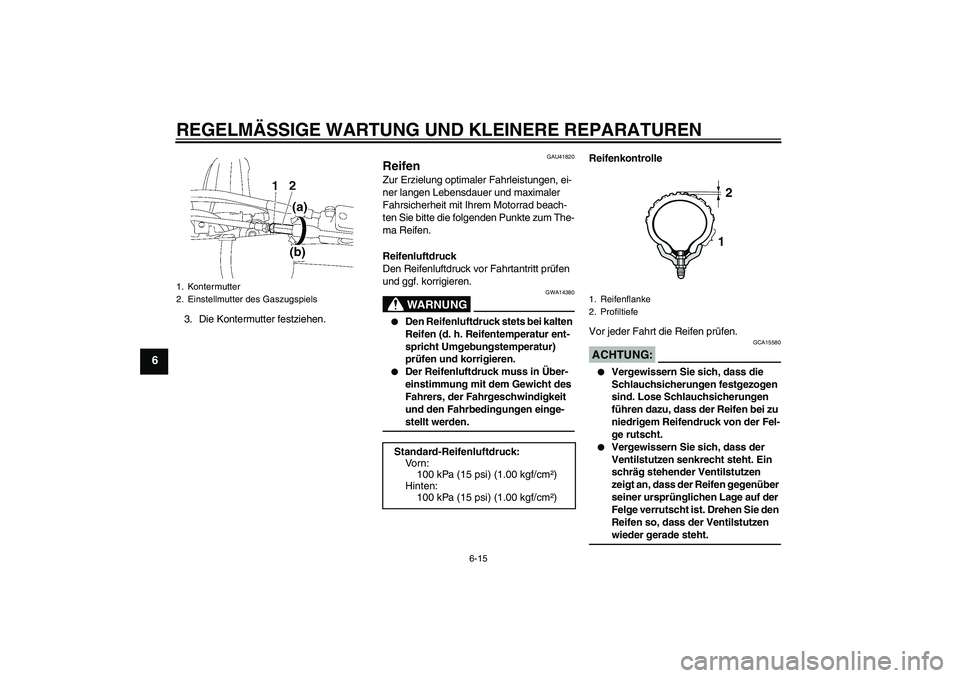

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-15
6
3. Die Kontermutter festziehen.
GAU41820
Reifen Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit mit Ihrem Motorrad beach-
ten Sie bitte die folgenden Punkte zum The-
ma Reifen.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt prüfen
und ggf. korrigieren.
WARNUNG
GWA14380
Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.
Der Reifenluftdruck muss in Über-
einstimmung mit dem Gewicht des
Fahrers, der Fahrgeschwindigkeit
und den Fahrbedingungen einge-stellt werden.Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen.
ACHTUNG:
GCA15580
Vergewissern Sie sich, dass die
Schlauchsicherungen festgezogen
sind. Lose Schlauchsicherungen
führen dazu, dass der Reifen bei zu
niedrigem Reifendruck von der Fel-
ge rutscht.
Vergewissern Sie sich, dass der
Ventilstutzen senkrecht steht. Ein
schräg stehender Ventilstutzen
zeigt an, dass der Reifen gegenüber
seiner ursprünglichen Lage auf der
Felge verrutscht ist. Drehen Sie den
Reifen so, dass der Ventilstutzen wieder gerade steht.
1. Kontermutter
2. Einstellmutter des Gaszugspiels
Standard-Reifenluftdruck:
Vo r n :
100 kPa (15 psi) (1.00 kgf/cm²)
Hinten:
100 kPa (15 psi) (1.00 kgf/cm²)
1. Reifenflanke
2. Profiltiefe
12
U5PA85G0.book Page 15 Friday, April 21, 2006 4:41 PM
Page 59 of 84

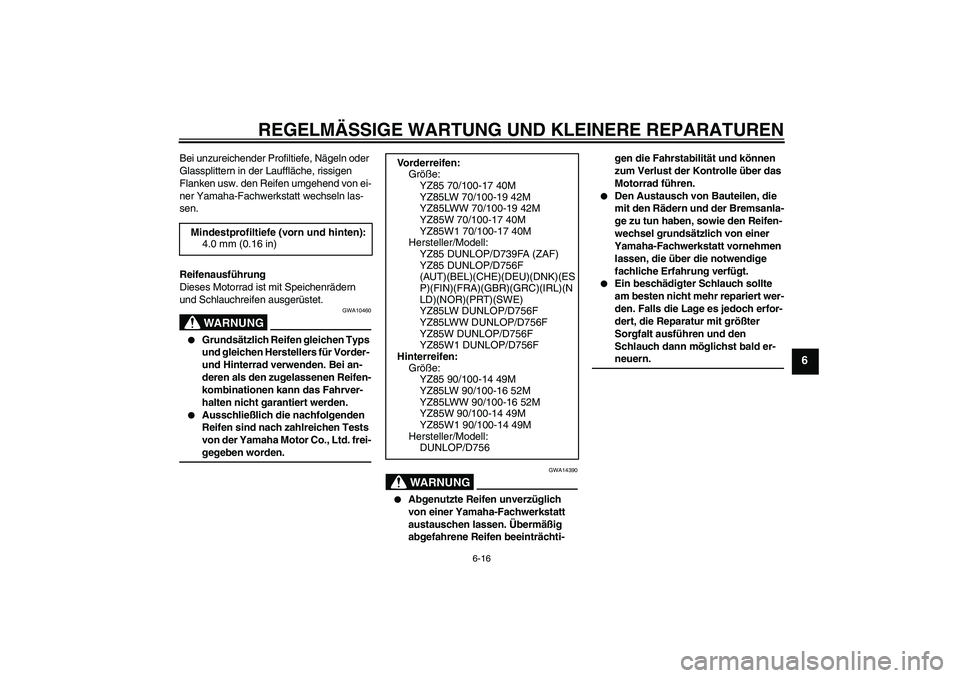

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-16
6
Bei unzureichender Profiltiefe, Nägeln oder
Glassplittern in der Lauffläche, rissigen
Flanken usw. den Reifen umgehend von ei-
ner Yamaha-Fachwerkstatt wechseln las-
sen.
Reifenausführung
Dieses Motorrad ist mit Speichenrädern
und Schlauchreifen ausgerüstet.
WARNUNG
GWA10460
Grundsätzlich Reifen gleichen Typs
und gleichen Herstellers für Vorder-
und Hinterrad verwenden. Bei an-
deren als den zugelassenen Reifen-
kombinationen kann das Fahrver-
halten nicht garantiert werden.
Ausschließlich die nachfolgenden
Reifen sind nach zahlreichen Tests
von der Yamaha Motor Co., Ltd. frei-gegeben worden.
WARNUNG
GWA14390
Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Übermäßig
abgefahrene Reifen beeinträchti-gen die Fahrstabilität und können
zum Verlust der Kontrolle über das
Motorrad führen.
Den Austausch von Bauteilen, die
mit den Rädern und der Bremsanla-
ge zu tun haben, sowie den Reifen-
wechsel grundsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die über die notwendige
fachliche Erfahrung verfügt.
Ein beschädigter Schlauch sollte
am besten nicht mehr repariert wer-
den. Falls die Lage es jedoch erfor-
dert, die Reparatur mit größter
Sorgfalt ausführen und den
Schlauch dann möglichst bald er-neuern. Mindestprofiltiefe (vorn und hinten):
4.0 mm (0.16 in)
Vorderreifen:
Größe:
YZ85 70/100-17 40M
YZ85LW 70/100-19 42M
YZ85LWW 70/100-19 42M
YZ85W 70/100-17 40M
YZ85W1 70/100-17 40M
Hersteller/Modell:
YZ85 DUNLOP/D739FA (ZAF)
YZ85 DUNLOP/D756F
(AUT)(BEL)(CHE)(DEU)(DNK)(ES
P)(FIN)(FRA)(GBR)(GRC)(IRL)(N
LD)(NOR)(PRT)(SWE)
YZ85LW DUNLOP/D756F
YZ85LWW DUNLOP/D756F
YZ85W DUNLOP/D756F
YZ85W1 DUNLOP/D756F
Hinterreifen:
Größe:
YZ85 90/100-14 49M
YZ85LW 90/100-16 52M
YZ85LWW 90/100-16 52M
YZ85W 90/100-14 49M
YZ85W1 90/100-14 49M
Hersteller/Modell:
DUNLOP/D756
U5PA85G0.book Page 16 Thursday, April 13, 2006 4:21 PM
Page 60 of 84

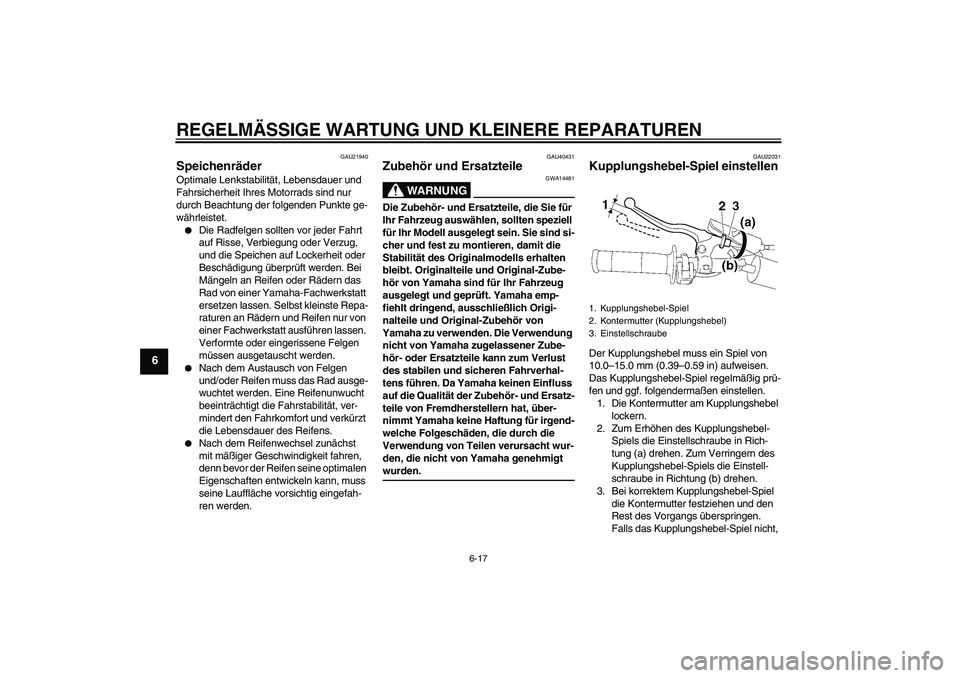

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-17
6
GAU21940
Speichenräder Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Motorrads sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
Die Radfelgen sollten vor jeder Fahrt
auf Risse, Verbiegung oder Verzug,
und die Speichen auf Lockerheit oder
Beschädigung überprüft werden. Bei
Mängeln an Reifen oder Rädern das
Rad von einer Yamaha-Fachwerkstatt
ersetzen lassen. Selbst kleinste Repa-
raturen an Rädern und Reifen nur von
einer Fachwerkstatt ausführen lassen.
Verformte oder eingerissene Felgen
müssen ausgetauscht werden.
Nach dem Austausch von Felgen
und/oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.
Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optimalen
Eigenschaften entwickeln kann, muss
seine Lauffläche vorsichtig eingefah-
ren werden.
GAU40431
Zubehör und Ersatzteile
WARNUNG
GWA14481
Die Zubehör- und Ersatzteile, die Sie für
Ihr Fahrzeug auswählen, sollten speziell
für Ihr Modell ausgelegt sein. Sie sind si-
cher und fest zu montieren, damit die
Stabilität des Originalmodells erhalten
bleibt. Originalteile und Original-Zube-
hör von Yamaha sind für Ihr Fahrzeug
ausgelegt und geprüft. Yamaha emp-
fiehlt dringend, ausschließlich Origi-
nalteile und Original-Zubehör von
Yamaha zu verwenden. Die Verwendung
nicht von Yamaha zugelassener Zube-
hör- oder Ersatzteile kann zum Verlust
des stabilen und sicheren Fahrverhal-
tens führen. Da Yamaha keinen Einfluss
auf die Qualität der Zubehör- und Ersatz-
teile von Fremdherstellern hat, über-
nimmt Yamaha keine Haftung für irgend-
welche Folgeschäden, die durch die
Verwendung von Teilen verursacht wur-
den, die nicht von Yamaha genehmigt wurden.
GAU22031
Kupplungshebel-Spiel einstellen Der Kupplungshebel muss ein Spiel von
10.0–15.0 mm (0.39–0.59 in) aufweisen.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
1. Die Kontermutter am Kupplungshebel
lockern.
2. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellschraube in Rich-
tung (a) drehen. Zum Verringern des
Kupplungshebel-Spiels die Einstell-
schraube in Richtung (b) drehen.
3. Bei korrektem Kupplungshebel-Spiel
die Kontermutter festziehen und den
Rest des Vorgangs überspringen.
Falls das Kupplungshebel-Spiel nicht, 1. Kupplungshebel-Spiel
2. Kontermutter (Kupplungshebel)
3. Einstellschraube
U5PA85G0.book Page 17 Thursday, April 13, 2006 4:21 PM
