SOIN ET REMISAGE DE LA MOTO
8-4
8
2. Si le robinet de carburant de la moto
est équipé d’une position “OFF”, tour-
ner la manette du robinet de carburant
à la position “OFF”.
3. Vidanger le réservoir de carburant, les
canalisations de carburant, ainsi que
la cuve à niveau constant en dévissant
la vis de vidange afin de prévenir toute
accumulation de dépôts de carburant.
4. Effectuer les étapes ci-dessous afin de
protéger le cylindre, les segments,
etc., de la corrosion.
a. Retirer le capuchon de bougie et
déposer la bougie.
b. Verser une cuillerée à café d’huile
moteur dans l’orifice de bougie.
c. Remonter le capuchon de bougie
sur la bougie et placer cette der-
nière sur la culasse de sorte que
ses électrodes soient mises à la
masse. (Cette technique permettra
de limiter la production d’étincelles
à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi du cylindre.)
e. Retirer le capuchon de la bougie,
installer cette dernière et monter
ensuite le capuchon.
AVERTISSEMENT ! Avant defaire tourner le moteur, veiller à
mettre les électrodes de bougie
à la masse afin d’éviter la pro-
duction d’étincelles, car celles-
ci pourraient être à l’origine de
dégâts et de brûlures.
[FWA10951]
5. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers et la pédale de frein.
6. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se concen-
tre pas en un point précis des pneus.
7. Recouvrir la sortie du pot d’échappe-
ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.N.B.Effectuer toutes les réparations nécessai-
res avant de remiser la moto.
U5PA89F0.book Page 4 Wednesday, June 16, 2010 9:46 AM

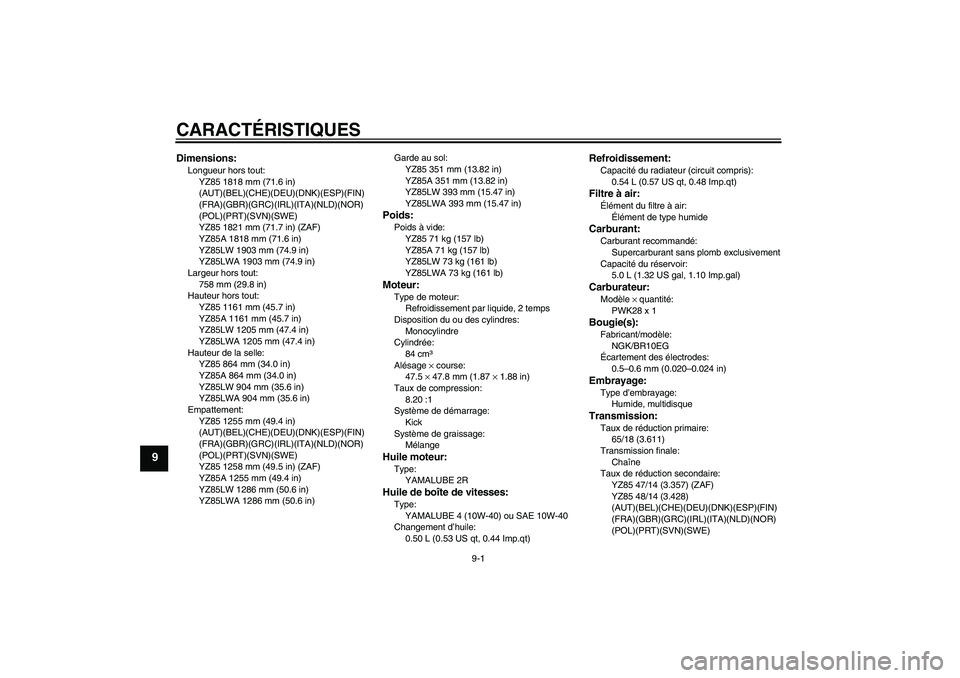

CARACTÉRISTIQUES
9-1
9
Dimensions:Longueur hors tout:
YZ85 1818 mm (71.6 in)
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(ITA)(NLD)(NOR)
(POL)(PRT)(SVN)(SWE)
YZ85 1821 mm (71.7 in) (ZAF)
YZ85A 1818 mm (71.6 in)
YZ85LW 1903 mm (74.9 in)
YZ85LWA 1903 mm (74.9 in)
Largeur hors tout:
758 mm (29.8 in)
Hauteur hors tout:
YZ85 1161 mm (45.7 in)
YZ85A 1161 mm (45.7 in)
YZ85LW 1205 mm (47.4 in)
YZ85LWA 1205 mm (47.4 in)
Hauteur de la selle:
YZ85 864 mm (34.0 in)
YZ85A 864 mm (34.0 in)
YZ85LW 904 mm (35.6 in)
YZ85LWA 904 mm (35.6 in)
Empattement:
YZ85 1255 mm (49.4 in)
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(ITA)(NLD)(NOR)
(POL)(PRT)(SVN)(SWE)
YZ85 1258 mm (49.5 in) (ZAF)
YZ85A 1255 mm (49.4 in)
YZ85LW 1286 mm (50.6 in)
YZ85LWA 1286 mm (50.6 in)Garde au sol:
YZ85 351 mm (13.82 in)
YZ85A 351 mm (13.82 in)
YZ85LW 393 mm (15.47 in)
YZ85LWA 393 mm (15.47 in)
Poids:Poids à vide:
YZ85 71 kg (157 lb)
YZ85A 71 kg (157 lb)
YZ85LW 73 kg (161 lb)
YZ85LWA 73 kg (161 lb)Moteur:Type de moteur:
Refroidissement par liquide, 2 temps
Disposition du ou des cylindres:
Monocylindre
Cylindrée:
84 cm³
Alésage × course:
47.5 × 47.8 mm (1.87 × 1.88 in)
Taux de compression:
8.20 :1
Système de démarrage:
Kick
Système de graissage:
MélangeHuile moteur:Type:
YAMALUBE 2RHuile de boîte de vitesses:Type:
YAMALUBE 4 (10W-40) ou SAE 10W-40
Changement d’huile:
0.50 L (0.53 US qt, 0.44 Imp.qt)
Refroidissement:Capacité du radiateur (circuit compris):
0.54 L (0.57 US qt, 0.48 Imp.qt)Filtre à air:Élément du filtre à air:
Élément de type humideCarburant:Carburant recommandé:
Supercarburant sans plomb exclusivement
Capacité du réservoir:
5.0 L (1.32 US gal, 1.10 Imp.gal)Carburateur:Modèle × quantité:
PWK28 x 1Bougie(s):Fabricant/modèle:
NGK/BR10EG
Écartement des électrodes:
0.5–0.6 mm (0.020–0.024 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Taux de réduction primaire:
65/18 (3.611)
Transmission finale:
Chaîne
Taux de réduction secondaire:
YZ85 47/14 (3.357) (ZAF)
YZ85 48/14 (3.428)
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(ITA)(NLD)(NOR)
(POL)(PRT)(SVN)(SWE)
U5PA89F0.book Page 1 Wednesday, June 16, 2010 9:46 AM

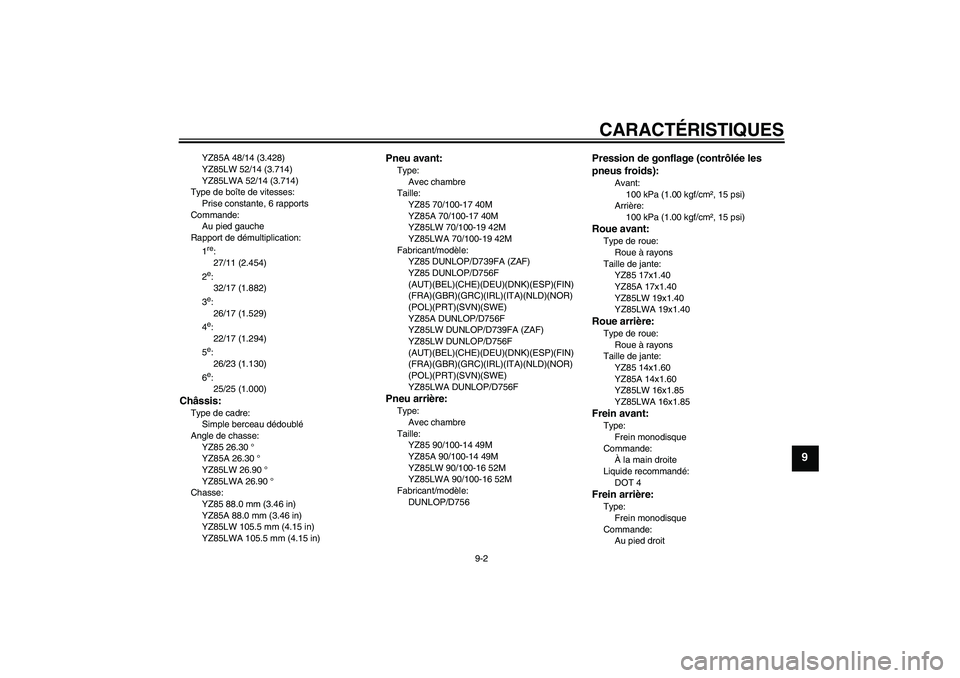

CARACTÉRISTIQUES
9-2
9
YZ85A 48/14 (3.428)
YZ85LW 52/14 (3.714)
YZ85LWA 52/14 (3.714)
Type de boîte de vitesses:
Prise constante, 6 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1re:
27/11 (2.454)
2e:
32/17 (1.882)
3e:
26/17 (1.529)
4e:
22/17 (1.294)
5e:
26/23 (1.130)
6e:
25/25 (1.000)
Châssis:Type de cadre:
Simple berceau dédoublé
Angle de chasse:
YZ85 26.30 °
YZ85A 26.30 °
YZ85LW 26.90 °
YZ85LWA 26.90 °
Chasse:
YZ85 88.0 mm (3.46 in)
YZ85A 88.0 mm (3.46 in)
YZ85LW 105.5 mm (4.15 in)
YZ85LWA 105.5 mm (4.15 in)
Pneu avant:Type:
Avec chambre
Taille:
YZ85 70/100-17 40M
YZ85A 70/100-17 40M
YZ85LW 70/100-19 42M
YZ85LWA 70/100-19 42M
Fabricant/modèle:
YZ85 DUNLOP/D739FA (ZAF)
YZ85 DUNLOP/D756F
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(ITA)(NLD)(NOR)
(POL)(PRT)(SVN)(SWE)
YZ85A DUNLOP/D756F
YZ85LW DUNLOP/D739FA (ZAF)
YZ85LW DUNLOP/D756F
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(ITA)(NLD)(NOR)
(POL)(PRT)(SVN)(SWE)
YZ85LWA DUNLOP/D756FPneu arrière:Type:
Avec chambre
Taille:
YZ85 90/100-14 49M
YZ85A 90/100-14 49M
YZ85LW 90/100-16 52M
YZ85LWA 90/100-16 52M
Fabricant/modèle:
DUNLOP/D756
Pression de gonflage (contrôlée les
pneus froids):
Avant:
100 kPa (1.00 kgf/cm², 15 psi)
Arrière:
100 kPa (1.00 kgf/cm², 15 psi)
Roue avant:Type de roue:
Roue à rayons
Taille de jante:
YZ85 17x1.40
YZ85A 17x1.40
YZ85LW 19x1.40
YZ85LWA 19x1.40Roue arrière:Type de roue:
Roue à rayons
Taille de jante:
YZ85 14x1.60
YZ85A 14x1.60
YZ85LW 16x1.85
YZ85LWA 16x1.85Frein avant:Type:
Frein monodisque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
U5PA89F0.book Page 2 Wednesday, June 16, 2010 9:46 AM

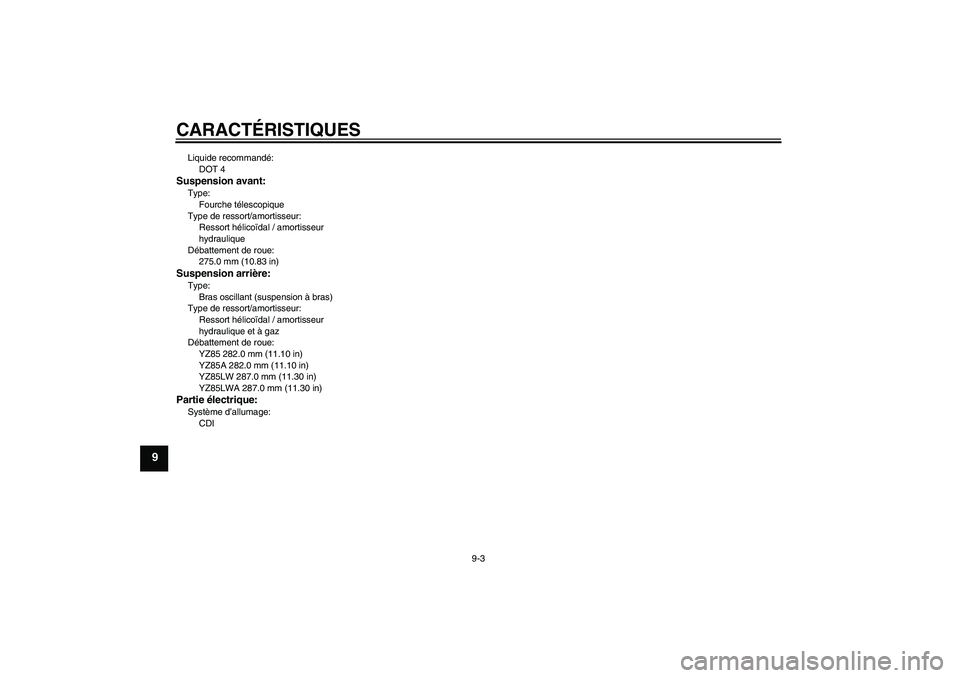

CARACTÉRISTIQUES
9-3
9
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement de roue:
275.0 mm (10.83 in)Suspension arrière:Type:
Bras oscillant (suspension à bras)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement de roue:
YZ85 282.0 mm (11.10 in)
YZ85A 282.0 mm (11.10 in)
YZ85LW 287.0 mm (11.30 in)
YZ85LWA 287.0 mm (11.30 in)Partie électrique:Système d’allumage:
CDI
U5PA89F0.book Page 3 Wednesday, June 16, 2010 9:46 AM

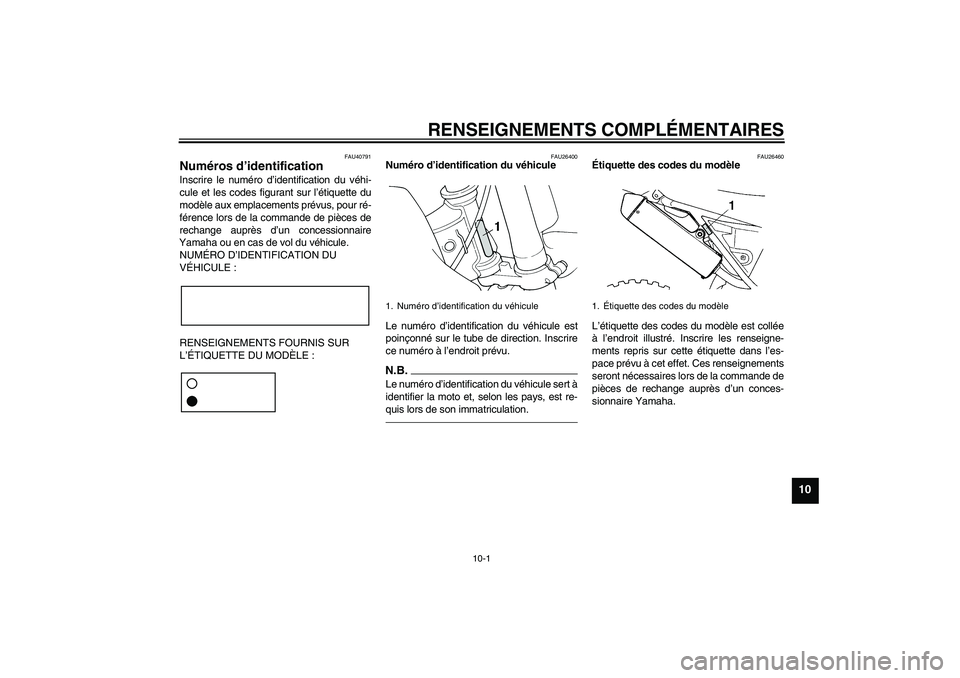

RENSEIGNEMENTS COMPLÉMENTAIRES
10-1
10
FAU40791
Numéros d’identification Inscrire le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette du
modèle aux emplacements prévus, pour ré-
férence lors de la commande de pièces de
rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
FAU26460
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
à l’endroit illustré. Inscrire les renseigne-
ments repris sur cette étiquette dans l’es-
pace prévu à cet effet. Ces renseignements
seront nécessaires lors de la commande de
pièces de rechange auprès d’un conces-
sionnaire Yamaha.
1. Numéro d’identification du véhicule
1.Étiquette des codes du modèle
U5PA89F0.book Page 1 Wednesday, June 16, 2010 9:46 AM

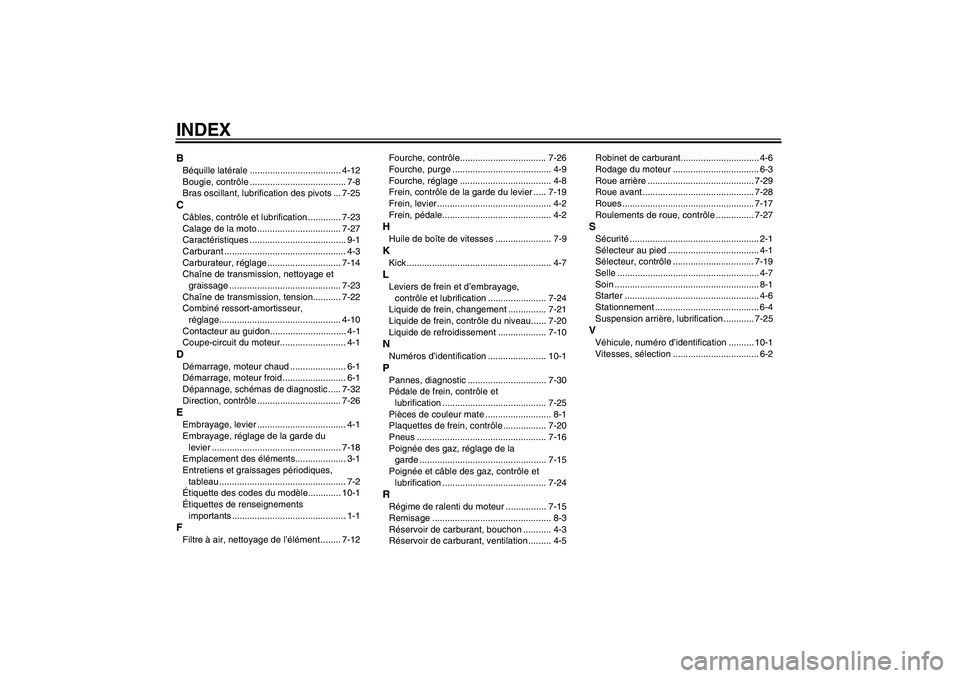

INDEXBBéquille latérale .................................... 4-12
Bougie, contrôle ...................................... 7-8
Bras oscillant, lubrification des pivots ... 7-25CCâbles, contrôle et lubrification ............. 7-23
Calage de la moto ................................. 7-27
Caractéristiques ...................................... 9-1
Carburant ................................................ 4-3
Carburateur, réglage ............................. 7-14
Chaîne de transmission, nettoyage et
graissage ............................................ 7-23
Chaîne de transmission, tension........... 7-22
Combiné ressort-amortisseur,
réglage................................................ 4-10
Contacteur au guidon.............................. 4-1
Coupe-circuit du moteur.......................... 4-1DDémarrage, moteur chaud ...................... 6-1
Démarrage, moteur froid ......................... 6-1
Dépannage, schémas de diagnostic ..... 7-32
Direction, contrôle ................................. 7-26EEmbrayage, levier ................................... 4-1
Embrayage, réglage de la garde du
levier ................................................... 7-18
Emplacement des éléments.................... 3-1
Entretiens et graissages périodiques,
tableau .................................................. 7-2
Étiquette des codes du modèle............. 10-1
Étiquettes de renseignements
importants ............................................. 1-1FFiltre à air, nettoyage de l’élément ........ 7-12Fourche, contrôle.................................. 7-26
Fourche, purge ....................................... 4-9
Fourche, réglage .................................... 4-8
Frein, contrôle de la garde du levier ..... 7-19
Frein, levier ............................................. 4-2
Frein, pédale........................................... 4-2
HHuile de boîte de vitesses ...................... 7-9KKick ......................................................... 4-7LLeviers de frein et d’embrayage,
contrôle et lubrification ....................... 7-24
Liquide de frein, changement ............... 7-21
Liquide de frein, contrôle du niveau...... 7-20
Liquide de refroidissement ................... 7-10NNuméros d’identification ....................... 10-1PPannes, diagnostic ............................... 7-30
Pédale de frein, contrôle et
lubrification ......................................... 7-25
Pièces de couleur mate .......................... 8-1
Plaquettes de frein, contrôle ................. 7-20
Pneus ................................................... 7-16
Poignée des gaz, réglage de la
garde .................................................. 7-15
Poignée et câble des gaz, contrôle et
lubrification ......................................... 7-24RRégime de ralenti du moteur ................ 7-15
Remisage ............................................... 8-3
Réservoir de carburant, bouchon ........... 4-3
Réservoir de carburant, ventilation ......... 4-5Robinet de carburant............................... 4-6
Rodage du moteur .................................. 6-3
Roue arrière .......................................... 7-29
Roue avant ............................................ 7-28
Roues .................................................... 7-17
Roulements de roue, contrôle ............... 7-27
SSécurité................................................... 2-1
Sélecteur au pied .................................... 4-1
Sélecteur, contrôle ................................ 7-19
Selle ........................................................ 4-7
Soin ......................................................... 8-1
Starter ..................................................... 4-6
Stationnement ......................................... 6-4
Suspension arrière, lubrification ............ 7-25VVéhicule, numéro d’identification .......... 10-1
Vitesses, sélection .................................. 6-2
U5PA89F0.book Page 1 Wednesday, June 16, 2010 9:46 AM

U5PA89F0.book Page 2 Wednesday, June 16, 2010 9:46 AM

YAMAHA MOTOR CO., LTD.
IMPRIMÉ SUR PAPIER RECYCLÉPRINTED IN JAPAN
2010.06-0.4×1 CR
(F)
U5PA89F0.book Page 1 Wednesday, June 16, 2010 9:46 AM
