FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
3
DAU04894
Controlelampje “” voor brandstofni-
veau
Dit controlelampje gaat branden wanneer
het brandstofniveau daalt tot beneden ca.
3,3 L. Vul in dat geval zo snel mogelijk
brandstof bij.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien.Als het waarschuwingslampje niet een paar
seconden lang oplicht en dan dooft, vraag
dan een Yamaha-dealer om het elektrisch
circuit te testen.
OPMERKING:_ Dit model is bovendien uitgerust met een
zelfdiagnosesysteem voor het circuit voor
brandstofniveaumeting. Als het circuit voor
brandstofniveaumeting defect is, wordt de
volgende cyclus herhaald totdat de storing
is opgeheven: Het waarschuwingslampje
knippert acht keer en dooft dan gedurende
2,5 seconde. Vraag in dat geval een
Yamaha dealer de motorfiets te controle-
ren. _
DAU04895
Waarschuwingslampje “” voor olie-
niveau
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien.
Als het waarschuwingslampje niet een paar
seconden lang oplicht en dan dooft, vraag
dan een Yamaha-dealer om het elektrisch
circuit te testen.
OPMERKING:_

Bij een voldoende hoog olieniveau
kan het waarschuwingslampje soms
toch knipperen bij rijden op een helling
of bij plotseling afremmen of optrek-
ken, er is dan echter geen sprake van
een storing.


Dit model is ook uitgerust met een
zelfdiagnosesysteem voor het circuit
voor olieniveaumeting. Als het circuit
voor olieniveaumeting defect is, wordt
de volgende cyclus herhaald totdat de
storing is opgeheven: Het waarschu-
wingslampje voor olieniveau knippert
acht keer en dooft dan gedurende
2,5 seconde. Vraag in dat geval een
Yamaha dealer de motorfiets te con-
troleren.
_
1. Controlelampje rechter richtingaanwijzer
“”
2. Controlelampje “” voor brandstofniveau
3. Waarschuwingslampje “” voor olieniveau
4. Controlelampje “” voor vrijstand
5. Waarschuwingslampje motorstoring “”
6. Controlelampje grootlicht “”
7. Controlelampje linker richtingaanwijzer “”U5PWD1.book Page 3 Tuesday, July 16, 2002 9:15 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3
Om de ritteller terug te stellen selecteert u
deze eerst door de “SELECT”- toets in te
drukken, waarna de “RESET”-toets min-
stens 1 seconde ingedrukt wordt gehou-
den. Wanneer u de brandstofreserve
ritteller niet zelf met de hand op nul terug-
stelt, wordt deze automatisch teruggesteld
zodra na het tanken 5 km is gereden en
verschijnt de vorige weergavemode weer.
Klokweergave
Draai de sleutel naar “ON”.
Om de weergave te wijzigen naar klokmode
drukt u de “SELECT”-toets minstens een
seconde lang in.
Om terug te gaan naar de voorgaande
weergave drukt u op “SELECT”-toets.
Om de klok op tijd te zetten:
1. Houd de “SELECT”- en “RESET”-toet-
sen tegelijkertijd minstens twee se-
conden lang ingedrukt.
2. Als de uuraanduiding begint te knippe-
ren, druk dan op de “RESET”-toets om
de uren in te stellen.3. Druk op de “SELECT”-toets en de mi-
nutenaanduiding zal gaan knipperen.
4. Druk op de “RESET”-toets om de mi-
nuten in te stellen.
5. Druk op de “SELECT”-toets en laat
deze dan los om de klok te starten.
Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
Als een van deze circuits uitvalt, gaat het
waarschuwingslampje voor motorstoring
branden en toont het multifunctionele dis-
play een foutcode van 2 cijfers (bijv. 11, 12,
13).
Noteer zo’n foutcode als die op het multi-
functionele display staat aangegeven en
vraag een Yamaha dealer de motorfiets na
te zien.
DCA00127
LET OP:_ Wanneer het display een foutcode aan-
geeft, moet de motorfiets zo spoedig
mogelijk worden gecontroleerd om mo-
torschade te voorkomen. _
U5PWD1.book Page 7 Tuesday, July 16, 2002 9:15 AM

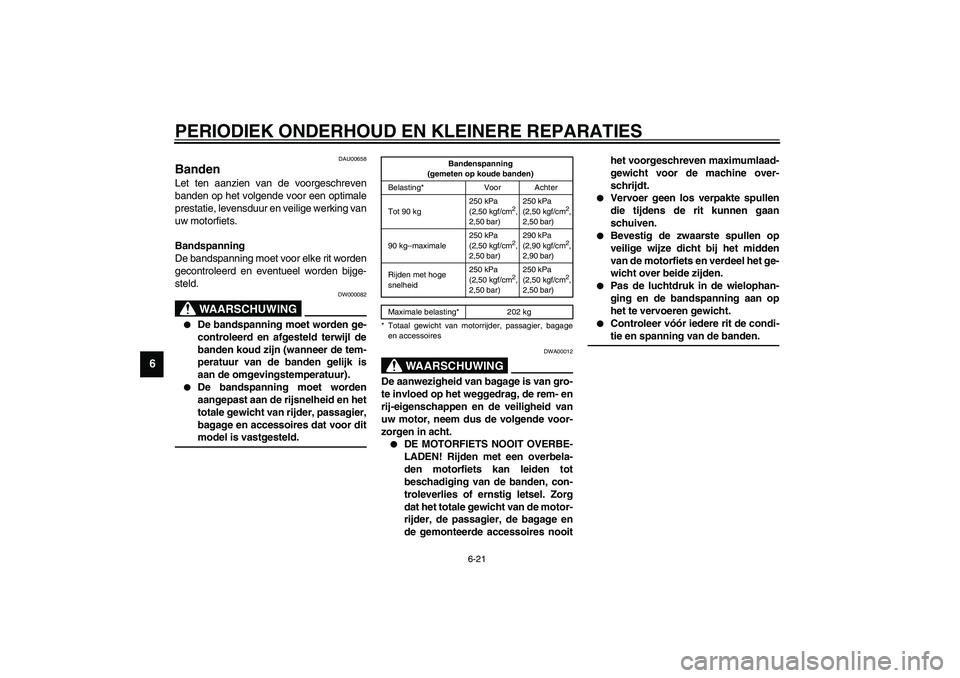

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-21
6
DAU00658
Banden Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.
Bandspanning
De bandspanning moet voor elke rit worden
gecontroleerd en eventueel worden bijge-
steld.
DW000082
WAARSCHUWING
_

De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).


De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor dit
model is vastgesteld.
_
CE-01D
CE-07D
DWA00012
WAARSCHUWING
_ De aanwezigheid van bagage is van gro-
te invloed op het weggedrag, de rem- en
rij-eigenschappen en de veiligheid van
uw motor, neem dus de volgende voor-
zorgen in acht.

DE MOTORFIETS NOOIT OVERBE-
LADEN! Rijden met een overbela-
den motorfiets kan leiden tot
beschadiging van de banden, con-
troleverlies of ernstig letsel. Zorg
dat het totale gewicht van de motor-
rijder, de passagier, de bagage en
de gemonteerde accessoires nooithet voorgeschreven maximumlaad-
gewicht voor de machine over-
schrijdt.


Vervoer geen los verpakte spullen
die tijdens de rit kunnen gaan
schuiven.


Bevestig de zwaarste spullen op
veilige wijze dicht bij het midden
van de motorfiets en verdeel het ge-
wicht over beide zijden.


Pas de luchtdruk in de wielophan-
ging en de bandspanning aan op
het te vervoeren gewicht.


Controleer vóór iedere rit de condi-
tie en spanning van de banden.
_
Bandenspanning
(gemeten op koude banden)
Belasting* Voor Achter
Tot 90 kg250 kPa
(2,50 kgf/cm
2,
2,50 bar)250 kPa
(2,50 kgf/cm
2,
2,50 bar)
90 kg–maximale250 kPa
(2,50 kgf/cm
2,
2,50 bar)290 kPa
(2,90 kgf/cm
2,
2,90 bar)
Rijden met hoge
snelheid250 kPa
(2,50 kgf/cm
2,
2,50 bar)250 kPa
(2,50 kgf/cm
2,
2,50 bar)
Maximale belasting* 202 kg
* Totaal gewicht van motorrijder, passagier, bagage
en accessoires
U5PWD1.book Page 21 Tuesday, July 16, 2002 9:15 AM

SPECIFICATIES
8-2
8
Capaciteit van het koelsysteem
(totale hoeveelheid)
2,45 L
LuchtfilterPapierfilter met oliecoating
Brandstof
Type UITSLUITEND LOODVRIJE
SUPERBENZINE
Inhoud brandstoftank 17 L
Nog overgebleven hoeveelheid
zodra het waarschuwings-
lampje brandstofniveau aan
gaat 3,3 L
Elektronische brandstofinjectie
ModelINP-731/4
Fabrikant NIPPON INJECTOR
Bougies
Fabrikant/model NGK / CR9EIA 9 of
DENSO / IU27D
Elektrodenafstand 0,8–0,9 mm
Type koppelingVloeistof, meervoudige platen
Overbrenging
Primair reductie-systeem Recht tandwiel
Primaire reductie-verhouding 1,581
Secundair reductie-systeem Kettingaandrijving
Secundaire reductie-verhou-
ding 2,688Aantal tanden kettingtandwie-
len (voor/achter) 16/43
Type overbrenging Konstante aangrijping,
6 versnellingen
Bediening Linkervoet
Overbreng-verhoudingen
1e 2,500
2e 1,842
3e 1,500
4e 1,333
5e 1,200
6e 1,115
Chassis
Type frame Ruitvormig
Casterhoek 24°
Spoorbreedte 103 mm
Banden
Voor
Model Zonder binnenband
Bandenmaat 120/70 ZR17 M/C (58W)
Fabrikant/model Michelin / Pilot SPORT E
Dunlop / D208FL
U5PWD1.book Page 2 Tuesday, July 16, 2002 9:15 AM
