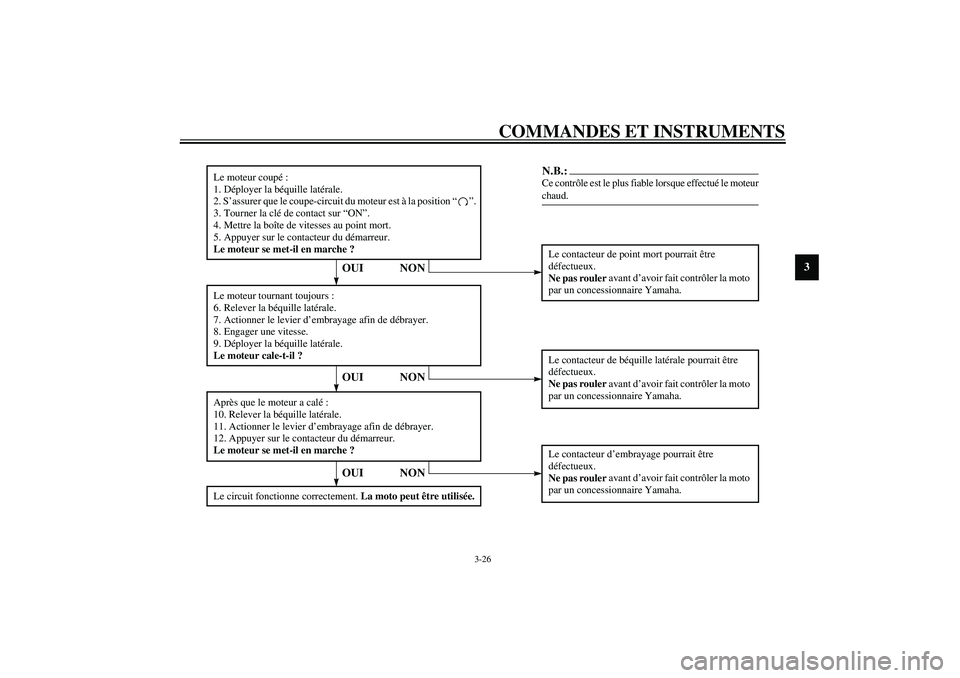

COMMANDES ET INSTRUMENTS
3-26
3
CD-01F
Le moteur coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est à la position “”.
3. Tourner la clé de contact sur “ON”.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le contacteur du démarreur.
Le moteur se met-il en marche ?
Le contacteur de point mort pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Actionner le levier d’embrayage afin de débrayer.
8. Engager une vitesse.
9. Déployer la béquille latérale.
Le moteur cale-t-il ?Après que le moteur a calé :
10. Relever la béquille latérale.
11. Actionner le levier d’embrayage afin de débrayer.
12. Appuyer sur le contacteur du démarreur.
Le moteur se met-il en marche ?
Le contacteur de béquille latérale pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.Le contacteur d’embrayage pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
NON
N.B.:Ce contrôle est le plus fiable lorsque effectué le moteur
chaud.
OUIOUI NON
Le circuit fonctionne correctement.
La moto peut être utilisée.
OUI NON
U5PWF1.book Page 26 Monday, July 8, 2002 10:37 AM

U5PWF1.book Page 27 Monday, July 8, 2002 10:37 AM

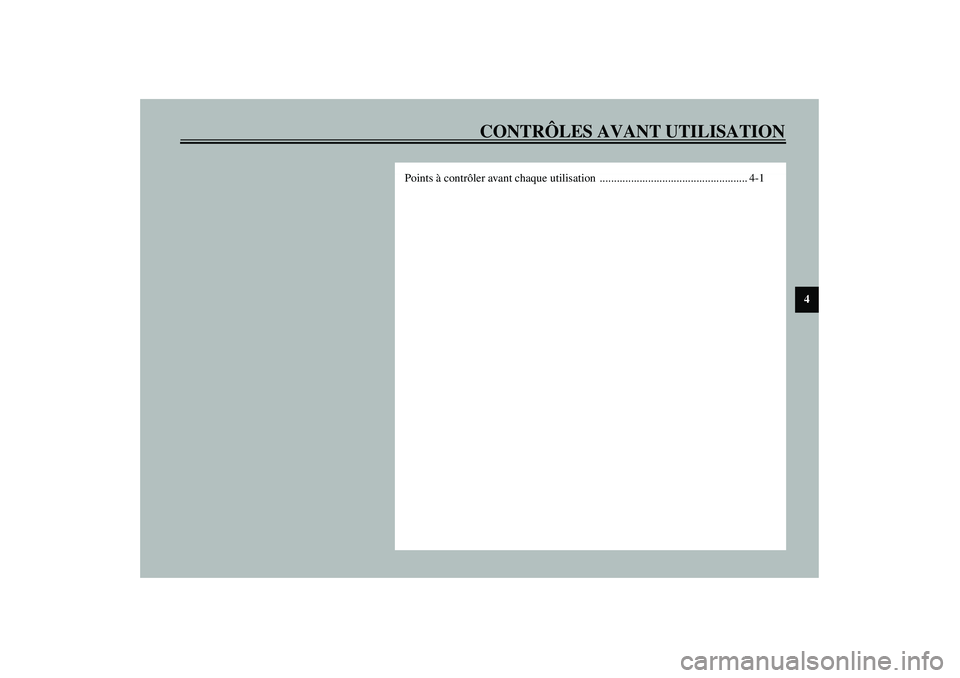

CONTRÔLES AVANT UTILISATION
4
Points à contrôler avant chaque utilisation .................................................... 4-1
U5PWF1.book Page 1 Monday, July 8, 2002 10:37 AM

4-1
4
FAU01114

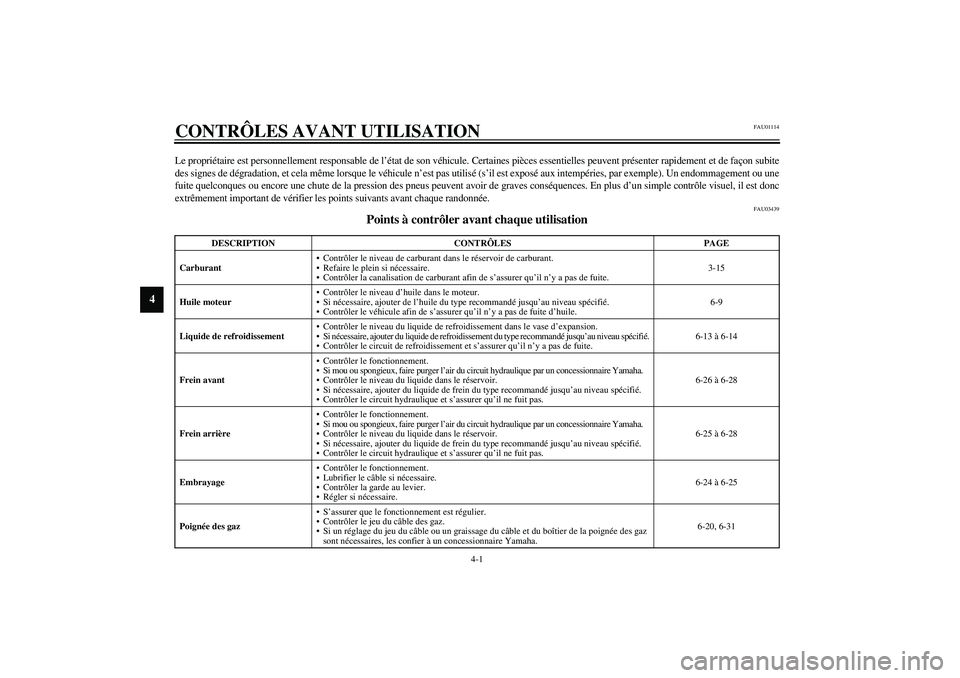

4-CONTRÔLES AVANT UTILISATIONLe propriétaire est personnellement responsable de l’état de son véhicule. Certaines pièces essentielles peuvent présenter rapidement et de façon subite
des signes de dégradation, et cela même lorsque le véhicule n’est pas utilisé (s’il est exposé aux intempéries, par exemple). Un endommagement ou une
fuite quelconques ou encore une chute de la pression des pneus peuvent avoir de graves conséquences. En plus d’un simple contrôle visuel, il est donc
extrêmement important de vérifier les points suivants avant chaque randonnée.
FAU03439
Points à contrôler avant chaque utilisation
CO-01F
DESCRIPTION CONTRÔLES PAGE
Carburant Contrôler le niveau de carburant dans le réservoir de carburant.
 Refaire le plein si nécessaire.
 Contrôler la canalisation de carburant afin de s’assurer qu’il n’y a pas de fuite.3-15
Huile moteur Contrôler le niveau d’huile dans le moteur.
 Si nécessaire, ajouter de l’huile du type recommandé jusqu’au niveau spécifié.
 Contrôler le véhicule afin de s’assurer qu’il n’y a pas de fuite d’huile.6-9
Liquide de refroidissement Contrôler le niveau du liquide de refroidissement dans le vase d’expansion.
 Si nécessaire, ajouter du liquide de refroidissement du type recommandé jusqu’au niveau spécifié.
 Contrôler le circuit de refroidissement et s’assurer qu’il n’y a pas de fuite.6-13 à 6-14
Frein avant Contrôler le fonctionnement.
 Si mou ou spongieux, faire purger l’air du circuit hydraulique par un concessionnaire Yamaha.
 Contrôler le niveau du liquide dans le réservoir.
 Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau spécifié.
 Contrôler le circuit hydraulique et s’assurer qu’il ne fuit pas.6-26 à 6-28
Frein arrière Contrôler le fonctionnement.
 Si mou ou spongieux, faire purger l’air du circuit hydraulique par un concessionnaire Yamaha.
 Contrôler le niveau du liquide dans le réservoir.
 Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau spécifié.
 Contrôler le circuit hydraulique et s’assurer qu’il ne fuit pas.6-25 à 6-28
Embrayage Contrôler le fonctionnement.
 Lubrifier le câble si nécessaire.
 Contrôler la garde au levier.
 Régler si nécessaire.6-24 à 6-25
Poignée des gaz S’assurer que le fonctionnement est régulier.
 Contrôler le jeu du câble des gaz.
 Si un réglage du jeu du câble ou un graissage du câble et du boîtier de la poignée des gaz
sont nécessaires, les confier à un concessionnaire Yamaha.6-20, 6-31
F_5pw_Preop.fm Page 1 Monday, July 8, 2002 4:58 PM

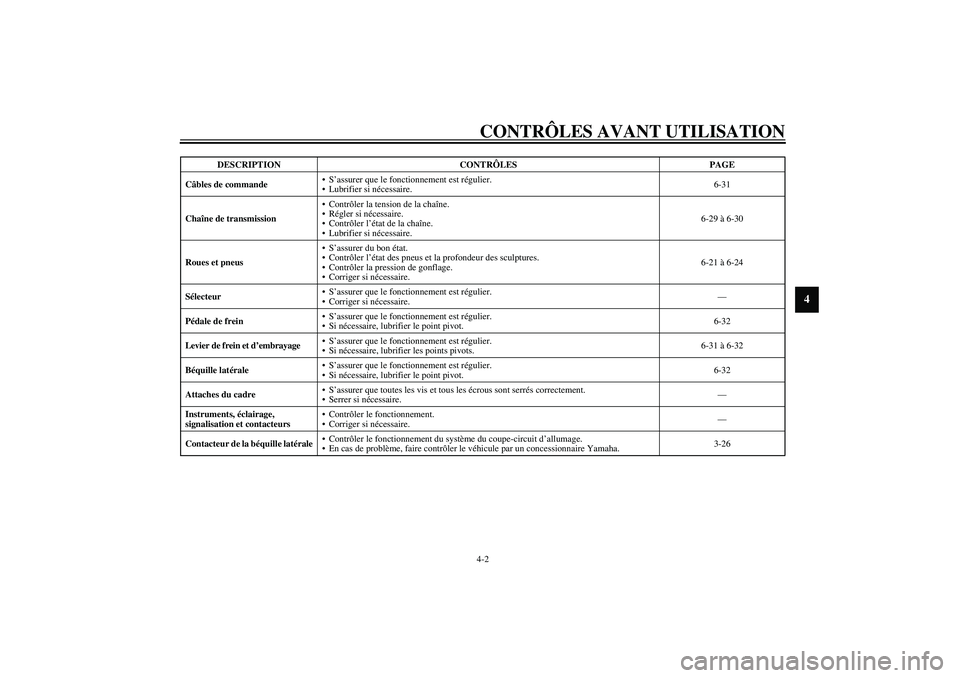

CONTRÔLES AVANT UTILISATION4-2
4
Câbles de commandeS’assurer que le fonctionnement est régulier.
Lubrifier si nécessaire.6-31
Chaîne de transmissionContrôler la tension de la chaîne.
Régler si nécessaire.
Contrôler l’état de la chaîne.
Lubrifier si nécessaire.6-29 à 6-30
Roues et pneusS’assurer du bon état.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire.6-21 à 6-24
SélecteurS’assurer que le fonctionnement est régulier.
Corriger si nécessaire.—
Pédale de freinS’assurer que le fonctionnement est régulier.
Si nécessaire, lubrifier le point pivot.6-32
Levier de frein et d’embrayageS’assurer que le fonctionnement est régulier.
Si nécessaire, lubrifier les points pivots.6-31 à 6-32
Béquille latéraleS’assurer que le fonctionnement est régulier.
Si nécessaire, lubrifier le point pivot.6-32
Attaches du cadreS’assurer que toutes les vis et tous les écrous sont serrés correctement.
Serrer si nécessaire.—
Instruments, éclairage,
signalisation et contacteursContrôler le fonctionnement.
Corriger si nécessaire.—
Contacteur de la béquille latéraleContrôler le fonctionnement du système du coupe-circuit d’allumage.
En cas de problème, faire contrôler le véhicule par un concessionnaire Yamaha.3-26 DESCRIPTION CONTRÔLES PAGE
F_5pw_Preop.fm Page 2 Monday, July 8, 2002 4:58 PM

CONTRÔLES AVANT UTILISATION
4-3
4

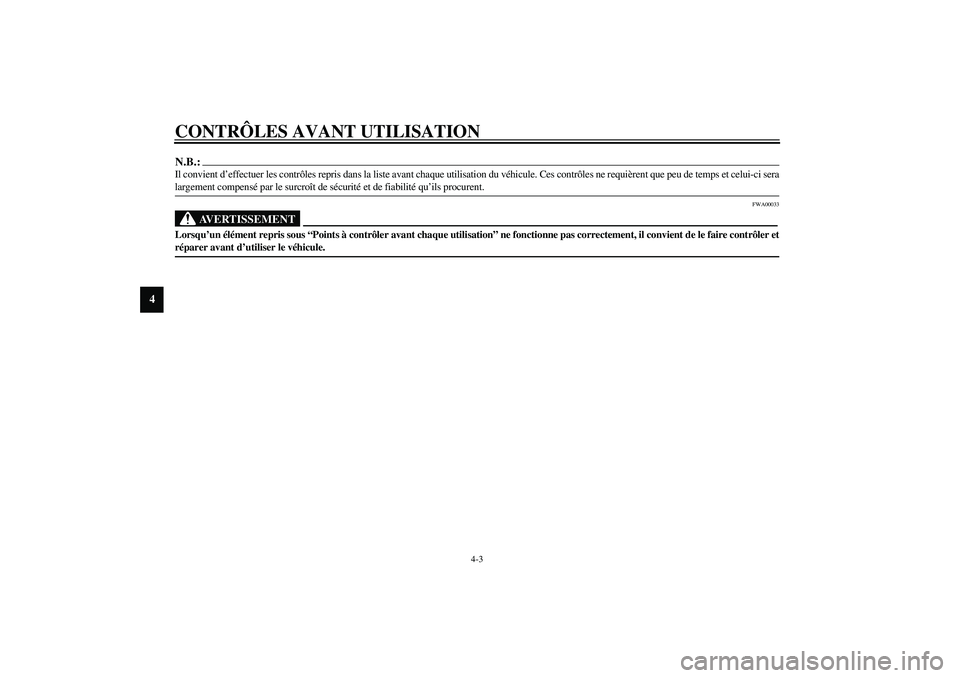

N.B.:_ Il convient d’effectuer les contrôles repris dans la liste avant chaque utilisation du véhicule. Ces contrôles ne requièrent que peu de temps et celui-ci sera
largement compensé par le surcroît de sécurité et de fiabilité qu’ils procurent. _
FWA00033
AVERTISSEMENT
_ Lorsqu’un élément repris sous “Points à contrôler avant chaque utilisation” ne fonctionne pas correctement, il convient de le faire contrôler et
réparer avant d’utiliser le véhicule. _ U5PWF1.book Page 3 Monday, July 8, 2002 10:37 AM

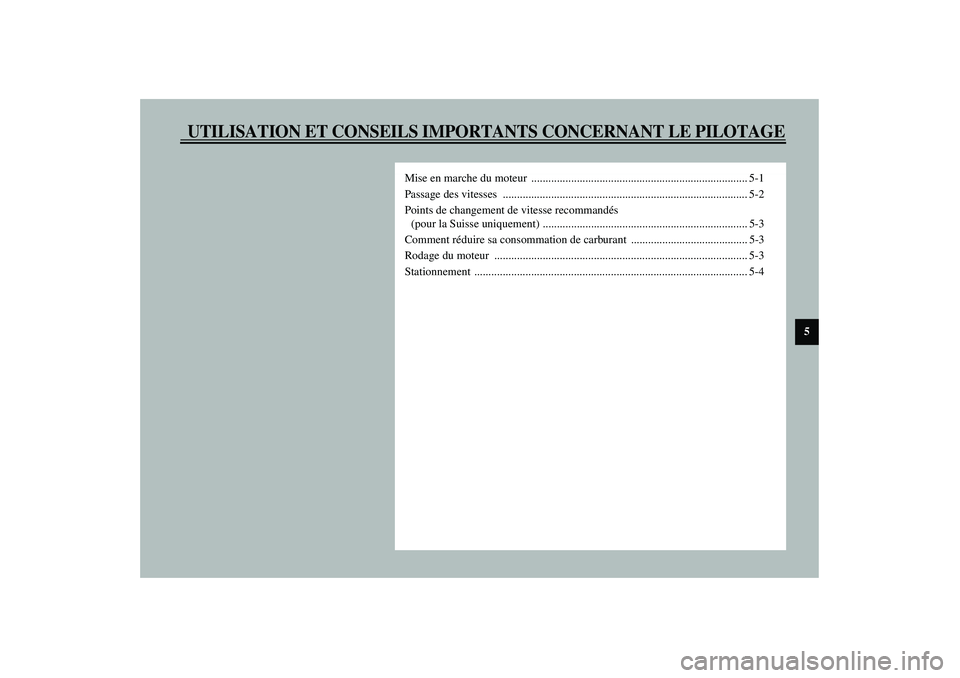

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5
Mise en marche du moteur ............................................................................ 5-1
Passage des vitesses ...................................................................................... 5-2
Points de changement de vitesse recommandés
(pour la Suisse uniquement) ........................................................................ 5-3
Comment réduire sa consommation de carburant ......................................... 5-3
Rodage du moteur ......................................................................................... 5-3
Stationnement ................................................................................................ 5-4
U5PWF1.book Page 1 Monday, July 8, 2002 10:37 AM

5-1
5
FAU00372

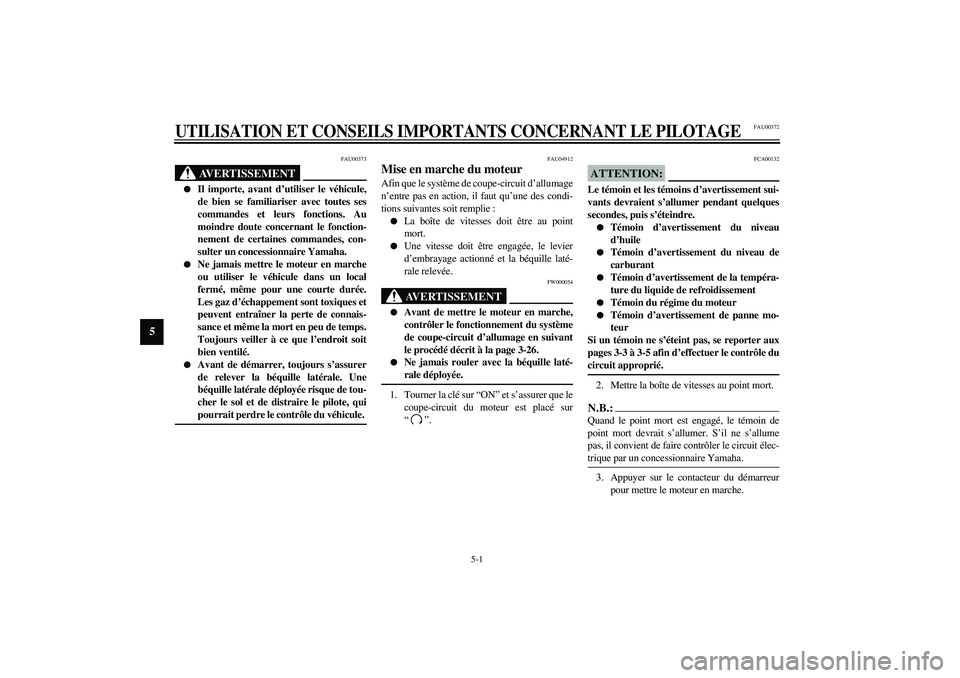

5-UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
FAU00373
AVERTISSEMENT
_

Il importe, avant d’utiliser le véhicule,
de bien se familiariser avec toutes ses
commandes et leurs fonctions. Au
moindre doute concernant le fonction-
nement de certaines commandes, con-
sulter un concessionnaire Yamaha.


Ne jamais mettre le moteur en marche
ou utiliser le véhicule dans un local
fermé, même pour une courte durée.
Les gaz d’échappement sont toxiques et
peuvent entraîner la perte de connais-
sance et même la mort en peu de temps.
Toujours veiller à ce que l’endroit soit
bien ventilé.


Avant de démarrer, toujours s’assurer
de relever la béquille latérale. Une
béquille latérale déployée risque de tou-
cher le sol et de distraire le pilote, qui
pourrait perdre le contrôle du véhicule.
_
FAU04912
Mise en marche du moteur Afin que le système de coupe-circuit d’allumage
n’entre pas en action, il faut qu’une des condi-
tions suivantes soit remplie :

La boîte de vitesses doit être au point
mort.


Une vitesse doit être engagée, le levier
d’embrayage actionné et la béquille laté-
rale relevée.
FW000054
AVERTISSEMENT
_

Avant de mettre le moteur en marche,
contrôler le fonctionnement du système
de coupe-circuit d’allumage en suivant
le procédé décrit à la page 3-26.


Ne jamais rouler avec la béquille laté-
rale déployée.
_1. Tourner la clé sur “ON” et s’assurer que le
coupe-circuit du moteur est placé sur
“”.
FCA00132
ATTENTION:_ Le témoin et les témoins d’avertissement sui-
vants devraient s’allumer pendant quelques
secondes, puis s’éteindre.

Témoin d’avertissement du niveau
d’huile


Témoin d’avertissement du niveau de
carburant


Témoin d’avertissement de la tempéra-
ture du liquide de refroidissement


Témoin du régime du moteur


Témoin d’avertissement de panne mo-
teur
Si un témoin ne s’éteint pas, se reporter aux
pages 3-3 à 3-5 afin d’effectuer le contrôle du
circuit approprié.
_2. Mettre la boîte de vitesses au point mort.N.B.:_ Quand le point mort est engagé, le témoin de
point mort devrait s’allumer. S’il ne s’allume
pas, il convient de faire contrôler le circuit élec-
trique par un concessionnaire Yamaha. _3. Appuyer sur le contacteur du démarreur
pour mettre le moteur en marche.
U5PWF1.book Page 1 Monday, July 8, 2002 10:37 AM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-2
5

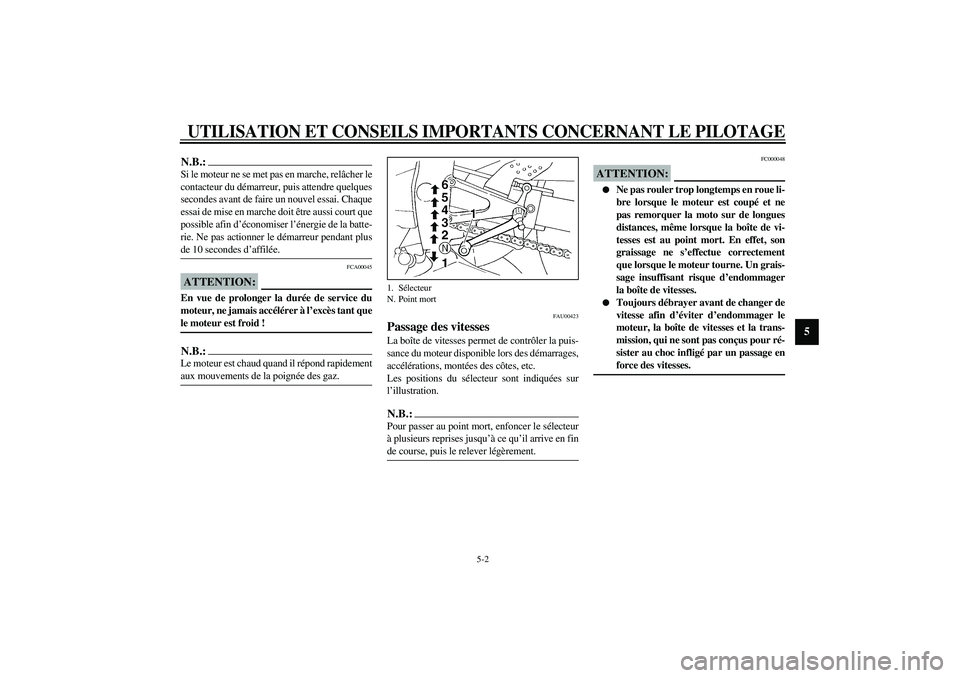

N.B.:_ Si le moteur ne se met pas en marche, relâcher le
contacteur du démarreur, puis attendre quelques
secondes avant de faire un nouvel essai. Chaque
essai de mise en marche doit être aussi court que
possible afin d’économiser l’énergie de la batte-
rie. Ne pas actionner le démarreur pendant plus
de 10 secondes d’affilée. _
FCA00045
ATTENTION:_ En vue de prolonger la durée de service du
moteur, ne jamais accélérer à l’excès tant que
le moteur est froid ! _N.B.:_ Le moteur est chaud quand il répond rapidement
aux mouvements de la poignée des gaz. _
FAU00423
Passage des vitesses La boîte de vitesses permet de contrôler la puis-
sance du moteur disponible lors des démarrages,
accélérations, montées des côtes, etc.
Les positions du sélecteur sont indiquées sur
l’illustration.N.B.:_ Pour passer au point mort, enfoncer le sélecteur
à plusieurs reprises jusqu’à ce qu’il arrive en fin
de course, puis le relever légèrement. _
FC000048
ATTENTION:_

Ne pas rouler trop longtemps en roue li-
bre lorsque le moteur est coupé et ne
pas remorquer la moto sur de longues
distances, même lorsque la boîte de vi-
tesses est au point mort. En effet, son
graissage ne s’effectue correctement
que lorsque le moteur tourne. Un grais-
sage insuffisant risque d’endommager
la boîte de vitesses.


Toujours débrayer avant de changer de
vitesse afin d’éviter d’endommager le
moteur, la boîte de vitesses et la trans-
mission, qui ne sont pas conçus pour ré-
sister au choc infligé par un passage en
force des vitesses.
_
1. Sélecteur
N. Point mort
U5PWF1.book Page 2 Monday, July 8, 2002 10:37 AM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-3
5
FAU02937

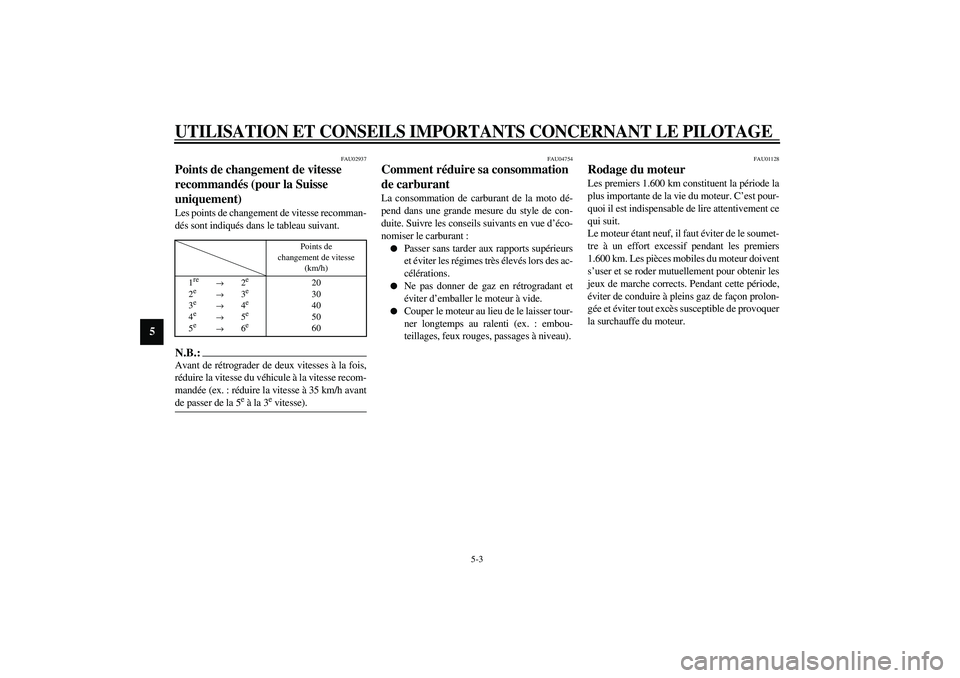

Points de changement de vitesse
recommandés (pour la Suisse
uniquement) Les points de changement de vitesse recomman-
dés sont indiqués dans le tableau suivant.CF-02FN.B.:_ Avant de rétrograder de deux vitesses à la fois,
réduire la vitesse du véhicule à la vitesse recom-
mandée (ex. : réduire la vitesse à 35 km/h avant
de passer de la 5
e à la 3
e vitesse).
_
FAU04754
Comment réduire sa consommation
de carburant La consommation de carburant de la moto dé-
pend dans une grande mesure du style de con-
duite. Suivre les conseils suivants en vue d’éco-
nomiser le carburant :

Passer sans tarder aux rapports supérieurs
et éviter les régimes très élevés lors des ac-
célérations.


Ne pas donner de gaz en rétrogradant et
éviter d’emballer le moteur à vide.


Couper le moteur au lieu de le laisser tour-
ner longtemps au ralenti (ex. : embou-
teillages, feux rouges, passages à niveau).
FAU01128
Rodage du moteur Les premiers 1.600 km constituent la période la
plus importante de la vie du moteur. C’est pour-
quoi il est indispensable de lire attentivement ce
qui suit.
Le moteur étant neuf, il faut éviter de le soumet-
tre à un effort excessif pendant les premiers
1.600 km. Les pièces mobiles du moteur doivent
s’user et se roder mutuellement pour obtenir les
jeux de marche corrects. Pendant cette période,
éviter de conduire à pleins gaz de façon prolon-
gée et éviter tout excès susceptible de provoquer
la surchauffe du moteur.
Points de
changement de vitesse
(km/h)
1re
→
2e
2e
→
3e
3e
→
4e
4e
→
5e
5e
→
6e
20
30
40
50
60
U5PWF1.book Page 3 Monday, July 8, 2002 10:37 AM
