YAMAHA YZF-R1 2004 Manual de utilização (in Portuguese)

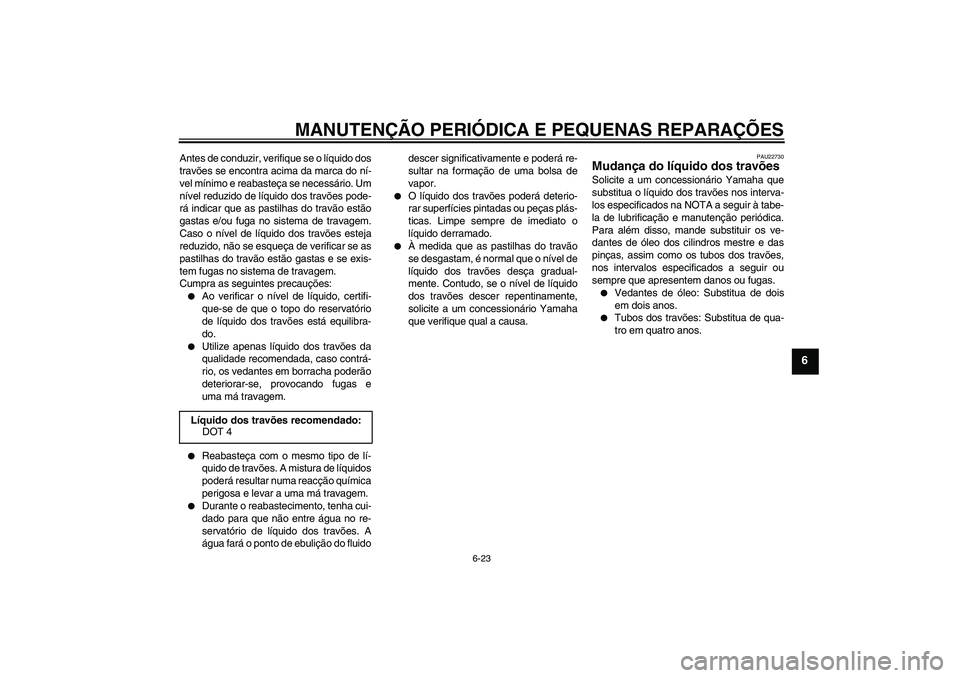

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-23
6
Antes de conduzir, verifique se o líquido dos
travões se encontra acima da marca do ní-
vel mínimo e reabasteça se necessário. Um
nível reduzido de líquido dos travões pode-
rá indicar que as pastilhas do travão estão
gastas e/ou fuga no sistema de travagem.
Caso o nível de líquido dos travões esteja
reduzido, não se esqueça de verificar se as
pastilhas do travão estão gastas e se exis-
tem fugas no sistema de travagem.
Cumpra as seguintes precauções:

Ao verificar o nível de líquido, certifi-
que-se de que o topo do reservatório
de líquido dos travões está equilibra-
do.


Utilize apenas líquido dos travões da
qualidade recomendada, caso contrá-
rio, os vedantes em borracha poderão
deteriorar-se, provocando fugas e
uma má travagem.


Reabasteça com o mesmo tipo de lí-
quido de travões. A mistura de líquidos
poderá resultar numa reacção química
perigosa e levar a uma má travagem.


Durante o reabastecimento, tenha cui-
dado para que não entre água no re-
servatório de líquido dos travões. A
água fará o ponto de ebulição do fluidodescer significativamente e poderá re-
sultar na formação de uma bolsa de
vapor.


O líquido dos travões poderá deterio-
rar superfícies pintadas ou peças plás-
ticas. Limpe sempre de imediato o
líquido derramado.


À medida que as pastilhas do travão
se desgastam, é normal que o nível de
líquido dos travões desça gradual-
mente. Contudo, se o nível de líquido
dos travões descer repentinamente,
solicite a um concessionário Yamaha
que verifique qual a causa.
PAU22730
Mudança do líquido dos travões Solicite a um concessionário Yamaha que
substitua o líquido dos travões nos interva-
los especificados na NOTA a seguir à tabe-
la de lubrificação e manutenção periódica.
Para além disso, mande substituir os ve-
dantes de óleo dos cilindros mestre e das
pinças, assim como os tubos dos travões,
nos intervalos especificados a seguir ou
sempre que apresentem danos ou fugas.

Vedantes de óleo: Substitua de dois
em dois anos.


Tubos dos travões: Substitua de qua-
tro em quatro anos.
Líquido dos travões recomendado:
DOT 4
U5VYP0P0.book Page 23 Friday, November 21, 2003 8:38 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-24
6
PAU22760
Folga da corrente de
transmissão A folga da corrente de transmissão deve
ser verificada antes de cada viagem e, se
necessário, ajustada.
PAU22770
Verificação da folga da corrente de
transmissão
1. Coloque o motociclo numa superfície
nivelada e segure-o numa posição
vertical.NOTA:Durante a verificação e ajuste da folga da
corrente de transmissão, o motociclo deve
ser posicionado numa posição vertical e
não deverá ser colocado nenhum peso so-bre o mesmo.
2. Mude a transmissão para ponto morto.
3. Mova a roda traseira empurrando o
motociclo de modo a localizar a parte
mais esticada da corrente de trans-
missão e depois meça a folga desta
corrente conforme ilustrado.4. Se a folga da corrente de transmissão
estiver incorrecta, ajuste-a do modo
que se segue.
PAU34310
Ajuste da folga da corrente de
transmissão
1. Desaperte a porca do eixo e a contra-
porca em ambos os lados do braço os-
cilante.
2. Para apertar a corrente de transmis-
são, rode a cavilha ajustadora em am-
bos os lados do braço oscilante na
direcção (a). Para desapertar a cor-
rente de transmissão, rode a cavilha
ajustadora em ambos os lados do bra-
ço oscilante na direcção (b) e empurre
a roda traseira para a frente.
NOTA:Utilizando as marcas de alinhamento situa-
das em ambos os lados do braço oscilante,
certifique-se de que ambas as polias da
corrente estão na mesma posição para ob-ter um correcto alinhamento das rodas.PRECAUÇÃO:
PCA10570
Uma folga inadequada da corrente de
transmissão sobrecarregará o motor,
assim como outras peças vitais do mo-
tociclo, e pode provocar patinagem ou
quebra da corrente. Para evitar que isto Folga da corrente de transmissão:
20.0–25.0 mm (0.79–0.98 in)
1. Folga da corrente de transmissão
1. Porca do eixo
2. Cavilha ajustadora da folga da corrente de
transmissão
3. Contraporca
4. Marcas de alinhamento
U5VYP0P0.book Page 24 Friday, November 21, 2003 8:38 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-25
6
ocorra, mantenha a folga da corrente de
transmissão dentro dos limites especifi-cados.
3. Aperte as contraporcas e, depois, a
porca do eixo em conformidade com
os binários especificados.
PAU23021
Lubrificação da corrente de
transmissão A corrente de transmissão deve ser limpa e
lubrificada nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica, caso contrário gastar-se-á rapidamen-
te, especialmente quando conduz o veículo
em áreas poeirentas ou húmidas. Faça a
manutenção da corrente de transmissão do
seguinte modo:PRECAUÇÃO:
PCA10581
A corrente de transmissão deverá ser lu-
brificada após lavar o motociclo ou con-duzir à chuva.
1. Limpe a corrente de transmissão com
querosene e uma pequena escova
macia.PRECAUÇÃO:
PCA11120
Para evitar danificar os anéis de veda-
ção em O, não lave a corrente de trans-
missao a vapor, a alta pressão nem comsolventes inapropriados.
2. Seque a corrente de transmissão.
3. Lubrifique minuciosamente a corrente
de transmissão com lubrificante espe-
cial para correntes de anel de vedação
em O.
PRECAUÇÃO:
PCA11110
Não utilize óleo do motor ou qualquer
outro lubrificante para a corrente de
transmissão, pois estes podem conter
substâncias que poderiam danificar osanéis de vedação em O.
Binários de aperto:
Contraporca:
16 Nm (1.6 m·kgf, 12 ft·lbf)
Porca do eixo:
150 Nm (15.0 m·kgf, 108 ft·lbf)
U5VYP0P0.book Page 25 Friday, November 21, 2003 8:38 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-26
6
PAU23100
Verificação e lubrificação dos
cabos Antes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respectivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua.
AV I S O
PWA10720
Os danos no revestimento exterior po-
dem interferir com o funcionamento
adequado do cabo e provocarão o apa-
recimento de ferrugem no cabo interior.
Substitua um cabo danificado assim que
possível para evitar situações de inse-gurança.
PAU23110
Verificação e lubrificação do
punho e do cabo do acelerador O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado ou substituído nos intervalos
especificados na tabela de manutenção pe-
riódica.
PAU23140
Verificação e lubrificação das
alavancas do travão e da
embraiagem Alavanca do travão
Alavanca da embraiagem
Antes de cada viagem deverá verificar o
funcionamento das alavancas do travão e
da embraiagem e, se necessário, deverá lu-
brificar os pivôs da alavanca. Lubrificante recomendado:
Óleo do motor
U5VYP0P0.book Page 26 Friday, November 21, 2003 8:38 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-27
6
PAU23200
Verificação e lubrificação do
descanso lateral Antes de cada viagem, deverá verificar o
funcionamento do descanso lateral e, se
necessário, deverá lubrificar o pivô do des-
canso lateral e as superfícies de contacto
de metal com metal.
AV I S O
PWA10730
Caso o descanso lateral não se deslo-
que suavemente para cima e para baixo,
solicite a um concessionário Yamahaque o verifique ou repare.
PAUM1650
Lubrificação do pivôs do braço
oscilante Os pivôs do braço oscilante podem ser lu-
brificados nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica. Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio (massa para todos os fins)
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio (massa para todos os fins)
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
U5VYP0P0.book Page 27 Friday, November 21, 2003 8:38 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-28
6
PAU23271
Verificação da forquilha dianteira O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
AV I S O
PWA10750
Apoie bem o veículo para evitar o perigodeste tombar.
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PRECAUÇÃO:
PCA10590
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-nário Yamaha que a verifique ou repare.
PAU23280
Verificação da direcção Os rolamentos da direcção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direcção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabela
de lubrificação e manutenção periódica.
1. Coloque um cavalete por baixo do mo-
tor para elevar a roda dianteira do
chão.
AV I S O
PWA10750
Apoie bem o veículo para evitar o perigodeste tombar.
2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direcção.
U5VYP0P0.book Page 28 Friday, November 21, 2003 8:38 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-29
6
PAU23290
Verificação dos rolamentos de
roda Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados, na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda não
virar suavemente, solicite a um concessio-
nário Yamaha que verifique os rolamentos
de roda.
PAU23440
Bateria Este modelo está equipado com uma bate-
ria blindada (MF) que não exige qualquer
tipo de manutenção. Não é necessário veri-
ficar o electrólito nem acrescentar água
destilada.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente pos-
sível se lhe parecer descarregada. Não se
esqueça de que a bateria tende a descarre-
gar mais rapidamente se o veículo estiver
equipado com acessórios eléctricos opcio-
nais.
AV I S O
PWA10760


O electrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quando trabalhar perto de ba-
terias. Em caso de contacto, efec-
tue os seguintes PRIMEIROS
SOCORROS.
EXTERNOS: Lave com água
abundante.
INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.


As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fechado.


MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-ÇAS.
1. Terminal de bateria negativo
2. Bateria
3. Terminal de bateria positivo
U5VYP0P0.book Page 29 Friday, November 21, 2003 8:38 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-30
6
Acondicionamento da bateria
1. Caso não pretenda conduzir o veículo
durante mais de um mês, retire a bate-
ria, carregue-a totalmente e coloque-a
num local fresco e seco.
2. Caso a bateria fique guardada durante
mais de dois meses, verifique-a pelo
menos uma vez por mês e, se neces-
sário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar.
4. Após a instalação, certifique-se de que
os fios para bateria estão devidamen-
te ligados aos terminais de bateria.PRECAUÇÃO:
PCA10630


Mantenha sempre a bateria carre-
gada. Guardar uma bateria descar-
regada poderá provocar danos
permanentes na bateria.


Para carregar uma bateria blindada
(MF), é necessário um carregador
de baterias especial (tensão cons-
tante). A utilização de um carrega-
dor de baterias convencional
danificará a bateria. Caso não tenha
acesso a um carregador de baterias
blindadas (MF), solicite a um con-
cessionário Yamaha que carregue asua bateria.
PAU34052
Substituição dos fusíveis O fusível principal e o fusível do sistema
electrónico de injecção de combustível en-
contram-se por baixo do assento do condu-
tor. (Consulte a página 3-19.)
A caixa de fusíveis, que contém os fusíveis
para os diferentes circuitos, encontra-se
por trás do carenagem ilustrada.Se um fusível estiver queimado, substitua-o
do modo seguinte:
NOTA:Inclua os passos 2–4 e 8–9 apenas para osfusíveis da caixa de fusíveis.
1. Rode a chave para “OFF” e desligue o
circuito eléctrico em questão.
2. Retire os fixadores rápidos, empurran-
do o pino central para dentro com uma
chave de fendas e puxando depois o
fixador para fora.
1. Fusível principal
2. Fusível de substituição do sistema
electrónico de injecção de combustível
3. Fusível do sistema electrónico de injecção
de combustível
1. Carenagem
U5VYP0P0.book Page 30 Friday, November 21, 2003 8:38 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-31
6
3. Desaperte e retire os fixadores rápidos
(tipo parafuso) e, depois, deslize as
áreas da carenagem ilustrada para a
frente.
4. Afaste a carenagem do motociclo con-
forme ilustrado.5. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada.1. Fixador rápido
1. Parafuso do fixador rápido
2. Carenagem
1. Caixa de fusíveis
2. Carenagem
1. Fusível do farol dianteiro
2. Fusível de substituição
3. Fusível da ventoinha do radiador esquerdo
4. Fusível da ventoinha do radiador direito
5. Fusível de reserva (para o conta-
quilómetros, o relógio e o sistema
imobilizador)
6. Fusível do sinal de mudança de direcção
7. Fusível do sistema de sinalização
8. Fusível da ignição
U5VYP0P0.book Page 31 Friday, November 21, 2003 8:38 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-32
6
PRECAUÇÃO:
PCA10640
Não utilize um fusível com uma ampera-
gem superior à recomendada, para evi-
tar provocar grandes danos no sistemaeléctrico e possivelmente um incêndio.
6. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.
7. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.8. Coloque a carenagem na respectiva
posição original e, depois, instale e
aperte os fixadores rápidos (tipo para-
fuso).
NOTA:Certifique-se de que os prolongamentos es-tão inseridos nas ranhuras.
9. Instale os fixadores rápidos.NOTA:Para instalar um fixador rápido, empurre o
respectivo pino para trás de modo a que fi-
que para fora da cabeça do fixador e, de-
pois, introduza o fixador e empurre o pino
saliente até que fique ao mesmo nível dacabeça do fixador.
PAU33900
Substituição da lâmpada do farol
dianteiro Este modelo está equipado com lâmpadas
do farol dianteiro de quartzo. Se uma lâm-
pada do farol dianteiro se fundir, substitua-
a do modo que se segue.
Substituição de uma lâmpada de máxi-
mos
1. Desligue o acoplador do farol dianteiro
e retire a cobertura da lâmpada. Fusíveis especificados:
Fusível principal:
50.0 A
Fusível de reserva:
10.0 A
Fusível da ignição:
15.0 A
Fusível do farol dianteiro:
25.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível do sinal de mudança de di-
recção:
10.0 A
Fusível da ventoinha do radiador:
15.0 Ax 2
Fusível do sistema electrónico de in-
jecção de combustível:
15.0 A
1. Fenda
2. Prolongamento
1. Lâmpada dos máximos
2. Lâmpada dos médios
U5VYP0P0.book Page 32 Friday, November 21, 2003 8:38 AM
