Page 6 of 102
TABLE DES MATIÈRESCONSIGNES DE SÉCURITÉ ............1-1
DESCRIPTION ..................................2-1
Vue gauche .....................................2-1
Vue droite ........................................2-2
Commandes et instruments.............2-3
COMMANDES ET INSTRUMENTS...3-1
Immobilisateur antivol .....................3-1
Contacteur à clé/antivol ..................3-2
Témoins et témoins d’alerte ...........3-3
Bloc de compteurs multifonctions ...3-7
Alarme antivol (en option) .............3-12
Combinés de contacteurs .............3-12
Levier d’embrayage ......................3-14
Sélecteur ......................................3-14
Levier de frein ...............................3-14
Pédale de frein .............................3-15
Bouchon de réservoir
de carburant ..............................3-15
Carburant ......................................3-16
Durite de mise à l’air/de trop-plein
du réservoir de carburant ..........3-17
Pot catalytique ..............................3-17
Selles ............................................3-17
Accroche-casques ........................3-18
Réglage de la fourche ..................3-19
Réglage du combiné
ressort-amortisseur ...................3-21
Supports de sangle de fixation des
bagages ....................................3-23Système EXUP ............................ 3-23
Béquille latérale ............................ 3-24
Coupe-circuit d’allumage .............. 3-24
CONTRÔLES AVANT
UTILISATION..................................... 4-1
Points à contrôler avant chaque
utilisation ..................................... 4-2
UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT LE
PILOTAGE......................................... 5-1
Mise en marche du moteur ............ 5-1

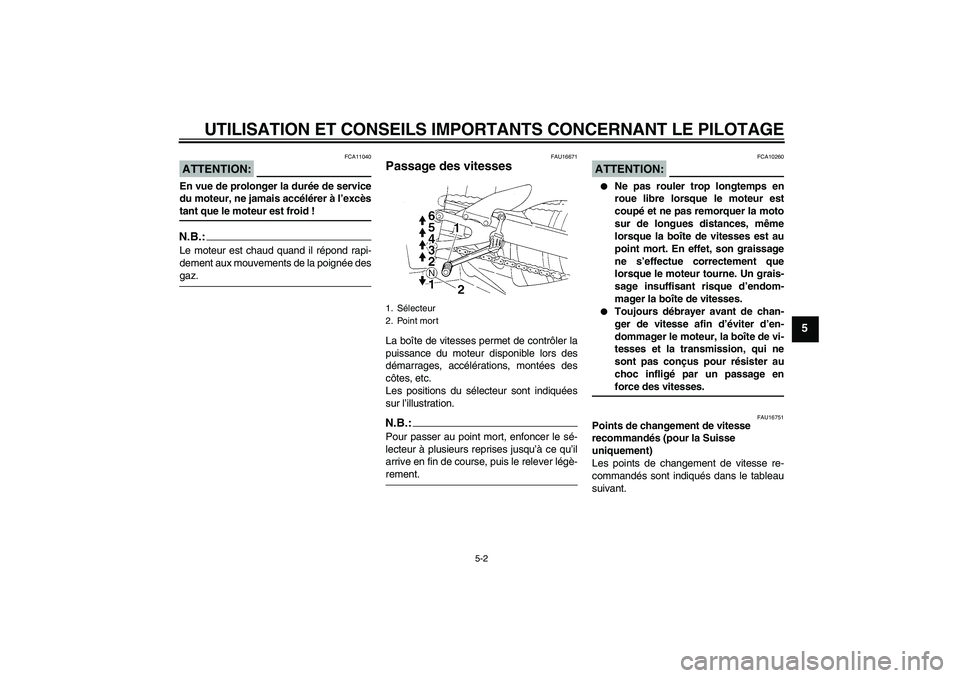

Passage des vitesses .................... 5-2
Comment réduire sa consommation
de carburant ................................ 5-3
Rodage du moteur ......................... 5-3
Stationnement ................................ 5-4
ENTRETIENS PÉRIODIQUES ET
PETITES RÉPARATIONS................. 6-1
Trousse de réparation .................... 6-1
Tableau des entretiens et
graissages périodiques ............... 6-2
Dépose et repose du carénage et
des caches .................................. 6-6
Contrôle des bougies ..................... 6-8
Huile moteur et cartouche du
filtre à huile ................................. 6-9
Liquide de refroidissement ........... 6-12Remplacement de l’élément du
filtre à air ................................... 6-14
Réglage du régime de ralenti du
moteur ...................................... 6-16
Réglage du jeu de câble
des gaz ..................................... 6-16
Réglage du jeu aux soupapes ..... 6-17
Pneus ........................................... 6-17
Roues coulées ............................. 6-19
Réglage de la garde du levier
d’embrayage ............................. 6-20
Réglage du contacteur de feu stop
sur frein arrière ......................... 6-20
Contrôle des plaquettes de
frein avant et arrière ................. 6-21
Contrôle du niveau du liquide
de frein ..................................... 6-21
Changement du liquide de frein ... 6-22
Tension de la chaîne de
transmission ............................. 6-23
Lubrification de la chaîne de
transmission ............................. 6-24
Contrôle et lubrification des
câbles ....................................... 6-25
Contrôle et lubrification de la
poignée
et du câble des gaz .................. 6-25
Contrôle et lubrification des leviers
de frein et d’embrayage ............ 6-25
Contrôle et lubrification de la
béquille latérale ........................ 6-26U5VYF0F0.book Page 1 Tuesday, December 2, 2003 1:21 PM
Page 20 of 102
COMMANDES ET INSTRUMENTS
3-6
3
FAU11530
Témoin d’alerte de panne moteur “”
Ce témoin d’alerte s’allume ou clignote
lorsqu’un des circuits électriques contrôlant
le moteur est défectueux. Dans ce cas, il
convient de faire vérifier le système embar-
qué de diagnostic de pannes par un con-
cessionnaire Yamaha. (Les explications au
sujet du système embarqué de diagnostic
de pannes se trouvent à la page 3-7.)
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Si le témoin d’alerte ne s’al-
lume pas pendant quelques secondes, faire
contrôler le circuit électrique par un conces-
sionnaire Yamaha.
FAU11571
Témoin de changement de vitesse
Ce témoin peut être réglé de sorte à s’allu-
mer et s’éteindre à des régimes moteur
spécifiés, ce qui permet donc au pilote de
se rendre compte qu’il est temps de passer
à la vitesse supérieure.
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”.
Si le témoin ne s’allume pas pendant quel-
ques secondes, faire contrôler le circuit
électrique par un concessionnaire Yamaha.(Pour plus de détails concernant la fonction
et les réglages de ce témoin, se reporter à
la page 3-7.)
FAU32990
Témoin de l’immobilisateur antivol “”
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”.
Si le témoin ne s’allume pas pendant quel-
ques secondes, faire contrôler le circuit
électrique par un concessionnaire Yamaha.
Le témoin de l’immobilisateur antivol se met
à clignoter 30 secondes après que la clé de
contact est tournée sur “OFF”, signalant
ainsi l’armement de l’immobilisateur antivol.
Le témoin s’éteint après 24 heures, mais
l’immobilisateur antivol reste toutefois
armé.N.B.:Ce véhicule est équipé d’un système em-
barqué de diagnostic de pannes contrôlant
le circuit de l’immobilisateur antivol. En cas
de panne dans le circuit de l’immobilisateur,
le témoin se met à clignoter à une sé-
quence, et le compteur kilométrique/totali-
sateur affiche un code à deux chiffres lors-
que la clé est tournée sur “ON”. Dans ce
cas, il convient de faire vérifier le système
embarqué de diagnostic de pannes par un
concessionnaire Yamaha. Si, toutefois, letémoin répète la séquence de cinq clignote-
ments lents, suivis de deux rapides, le code
d’erreur 52 s’affiche. Cette erreur peut si-
gnaler un problème de transmission des si-
gnaux. Dans ce cas, procéder comme suit.
1. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.N.B.:S’assurer qu’aucune autre clé d’un système
d’immobilisateur antivol ne soit à proximité
du contacteur à clé. Cela signifie entre
autres qu’il convient de pas attacher plus
d’une clé de véhicule protégé par un immo-
bilisateur au même trousseau de clé. En ef-
fet, la présence d’une autre clé pourrait
troubler la transmission des signaux, et parlà empêcher la mise en marche du moteur.
2. Si le moteur se met en marche, le cou-
per, puis tenter de le remettre en mar-
che avec chacune des clés conven-
tionnelles.
3. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, il faut confier le véhicule
ainsi que la clé d’enregistrement et les
clés conventionnelles à un conces-
sionnaire Yamaha en vue du réenre-
gistrement de ces dernières.
chapter3 Page 6 Wednesday, December 3, 2003 10:25 AM
Page 24 of 102
COMMANDES ET INSTRUMENTS
3-10
3
N.B.:Le code d’erreur 52 pourrait signaler des in-
terférences dans la transmission des si-
gnaux. Lorsque ce code d’erreur s’affiche,procéder comme suit :
1. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.N.B.:S’assurer qu’aucune autre clé d’un système
d’immobilisateur antivol ne soit à proximité
du contacteur à clé. Cela signifie entre
autres qu’il convient de pas attacher plus
d’une clé de véhicule protégé par un immo-
bilisateur au même trousseau de clés. En
effet, la présence d’une autre clé pourrait
troubler la transmission des signaux, et parlà empêcher la mise en marche du moteur.
2. Si le moteur se met en marche, le cou-
per, puis tenter de le remettre en mar-
che avec chacune des clés conven-
tionnelles.
3. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, il faut confier le véhicule
ainsi que la clé d’enregistrement et les
clés conventionnelles à un conces-
sionnaire Yamaha en vue du réenre-
gistrement de ces dernières.Quand l’écran de droite affiche un code
d’erreur, noter le nombre, puis faire contrô-
ler le véhicule par un concessionnaire
Yamaha.
ATTENTION:
FCA11590
Quand l’écran affiche un code d’erreur, il
convient de faire contrôler le véhicule le
plus rapidement possible afin d’évitertout endommagement du moteur.
Fonction de réglage de la luminosité de
l’écran et de réglage du témoin de chan-
gement de vitesse
Cette fonction de réglage est divisée en
cinq étapes permettant d’effectuer les ré-
glages suivants dans l’ordre donné.
Luminosité de l’écran :
Cette fonction permet de régler la lumi-
nosité des écrans et du compte-tours
en vue de les adapter à la clarté am-
biante.
Action du témoin de changement de
vitesse :
Cette fonction permet de déterminer
l’activation ou non du témoin ainsi que
son mode d’alerte, soit le clignote-
ment, soit l’allumage en continu.
Activation du témoin de changement
de vitesse :
Cette fonction permet de déterminer le
régime du moteur auquel le témoin est
activé.
Désactivation du témoin de change-
ment de vitesse :
Cette fonction permet de déterminer le
régime du moteur auquel le témoin est
désactivé.
Luminosité du témoin de changement
de vitesse :
Cette fonction permet de régler la lumi-
nosité du témoin en fonction de ses
préférences.
N.B.:
Il est nécessaire de faire défiler l’en-
semble de ces fonctions à chaque fois
que l’on désire effectuer un réglage.
Si, toutefois, la clé est tournée sur
“OFF” ou si le moteur est mis en mar-
che avant que toutes les fonctions
aient été parcourues, seuls les régla-
ges modifiés avant la dernière mani-
pulation du bouton de sélection “SE-
LECT” sont enregistrés.
U5VYF0F0.book Page 10 Tuesday, December 2, 2003 1:21 PM
Page 42 of 102

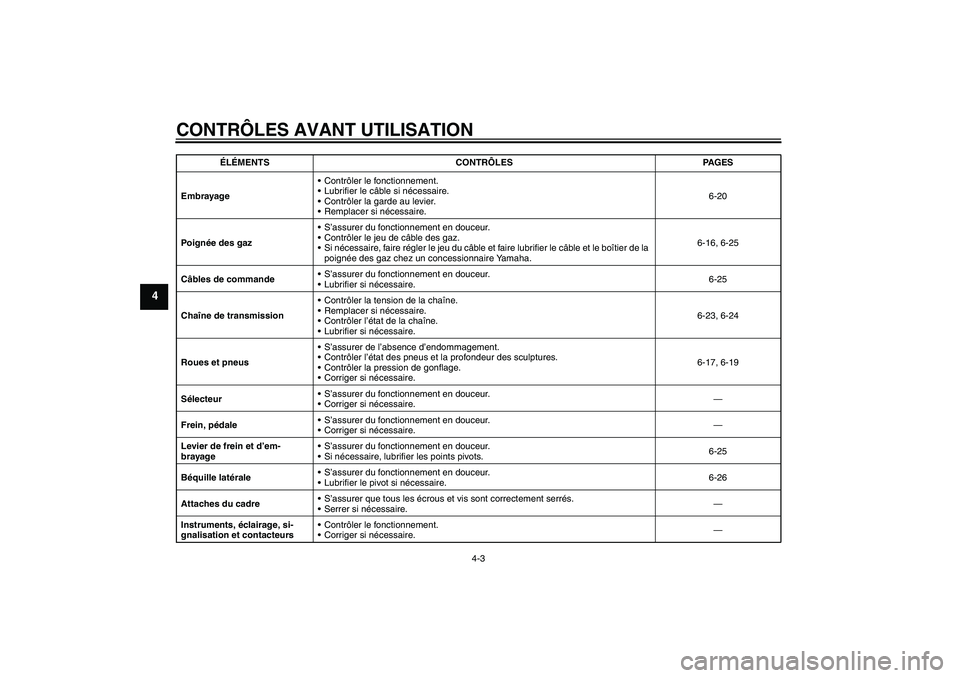

CONTRÔLES AVANT UTILISATION
4-3
4
EmbrayageContrôler le fonctionnement.
Lubrifier le câble si nécessaire.
Contrôler la garde au levier.
Remplacer si nécessaire.6-20
Poignée des gazS’assurer du fonctionnement en douceur.
Contrôler le jeu de câble des gaz.
Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier de la
poignée des gaz chez un concessionnaire Yamaha.6-16, 6-25
Câbles de commandeS’assurer du fonctionnement en douceur.
Lubrifier si nécessaire.6-25
Chaîne de transmissionContrôler la tension de la chaîne.
Remplacer si nécessaire.
Contrôler l’état de la chaîne.
Lubrifier si nécessaire.6-23, 6-24
Roues et pneusS’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire.6-17, 6-19
SélecteurS’assurer du fonctionnement en douceur.
Corriger si nécessaire.—
Frein, pédaleS’assurer du fonctionnement en douceur.
Corriger si nécessaire.—
Levier de frein et d’em-
brayageS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-25
Béquille latéraleS’assurer du fonctionnement en douceur.
Lubrifier le pivot si nécessaire.6-26
Attaches du cadreS’assurer que tous les écrous et vis sont correctement serrés.
Serrer si nécessaire.—
Instruments, éclairage, si-
gnalisation et contacteursContrôler le fonctionnement.
Corriger si nécessaire.— ÉLÉMENTS CONTRÔLES PAGES
U5VYF0F0.book Page 3 Tuesday, December 2, 2003 1:21 PM
Page 45 of 102
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-2
5
ATTENTION:
FCA11040
En vue de prolonger la durée de service
du moteur, ne jamais accélérer à l’excèstant que le moteur est froid !N.B.:Le moteur est chaud quand il répond rapi-
dement aux mouvements de la poignée desgaz.
FAU16671
Passage des vitesses La boîte de vitesses permet de contrôler la
puissance du moteur disponible lors des
démarrages, accélérations, montées des
côtes, etc.
Les positions du sélecteur sont indiquées
sur l’illustration.N.B.:Pour passer au point mort, enfoncer le sé-
lecteur à plusieurs reprises jusqu’à ce qu’il
arrive en fin de course, puis le relever légè-rement.
ATTENTION:
FCA10260
Ne pas rouler trop longtemps en
roue libre lorsque le moteur est
coupé et ne pas remorquer la moto
sur de longues distances, même
lorsque la boîte de vitesses est au
point mort. En effet, son graissage
ne s’effectue correctement que
lorsque le moteur tourne. Un grais-
sage insuffisant risque d’endom-
mager la boîte de vitesses.
Toujours débrayer avant de chan-
ger de vitesse afin d’éviter d’en-
dommager le moteur, la boîte de vi-
tesses et la transmission, qui ne
sont pas conçus pour résister au
choc infligé par un passage enforce des vitesses.
FAU16751
Points de changement de vitesse
recommandés (pour la Suisse
uniquement)
Les points de changement de vitesse re-
commandés sont indiqués dans le tableau
suivant.
1. Sélecteur
2. Point mort
U5VYF0F0.book Page 2 Tuesday, December 2, 2003 1:21 PM
Page 50 of 102

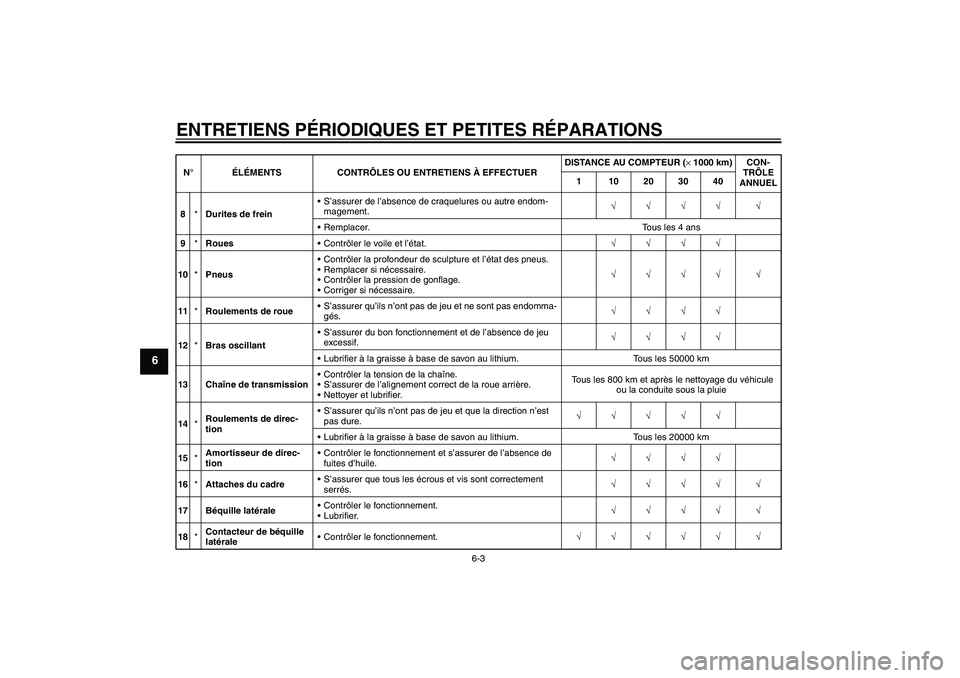

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
6
8*Durites de freinS’assurer de l’absence de craquelures ou autre endom-
magement.√√√√ √
Remplacer. Tous les 4 ans
9*RouesContrôler le voile et l’état.√√√√
10*PneusContrôler la profondeur de sculpture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.√√√√ √
11*Roulements de roueS’assurer qu’ils n’ont pas de jeu et ne sont pas endomma-
gés.√√√√
12*Bras oscillantS’assurer du bon fonctionnement et de l’absence de jeu
excessif.√√√√
Lubrifier à la graisse à base de savon au lithium. Tous les 50000 km
13 Chaîne de transmissionContrôler la tension de la chaîne.
S’assurer de l’alignement correct de la roue arrière.
Nettoyer et lubrifier. Tous les 800 km et après le nettoyage du véhicule
ou la conduite sous la pluie
14*Roulements de direc-
tionS’assurer qu’ils n’ont pas de jeu et que la direction n’est
pas dure.√√√√√
Lubrifier à la graisse à base de savon au lithium. Tous les 20000 km
15*Amortisseur de direc-
tionContrôler le fonctionnement et s’assurer de l’absence de
fuites d’huile.√√√√
16*Attaches du cadreS’assurer que tous les écrous et vis sont correctement
serrés.√√√√ √
17 Béquille latéraleContrôler le fonctionnement.
Lubrifier.√√√√ √
18*Contacteur de béquille
latéraleContrôler le fonctionnement.√√√√√ √ N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (× 1000 km) CON-
TRÔLE
ANNUEL 1 10203040
U5VYF0F0.book Page 3 Tuesday, December 2, 2003 1:21 PM
Page 70 of 102
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-23
6
FAU22760
Tension de la chaîne de
transmission Contrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU22770
Contrôle de la tension de la chaîne de
transmission
1. Placer la moto sur un plan horizontal et
veiller à ce qu’elle soit dressée à la
verticale.N.B.:La moto doit être à la verticale et rien ne
peut peser sur elle lors du contrôle et du ré-
glage de la tension de la chaîne de trans-mission.
2. Mettre la boîte de vitesses au point
mort.
3. Faire tourner la roue arrière en pous-
sant la moto afin de trouver la partie la
plus tendue de la chaîne, puis mesurer
la tension comme illustré.4. Si la tension de la chaîne de transmis-
sion est incorrecte, la régler comme
suit.
FAU34310
Réglage de la tension de la chaîne de
transmission
1. Desserrer l’écrou d’axe et le contre-
écrou de part et d’autre du bras os-
cillant.
2. Pour tendre la chaîne de transmission,
tourner la vis de réglage de chaque
côté du bras oscillant dans le sens (a).
Pour détendre la chaîne de transmis-
sion, tourner la vis de réglage de cha-
que côté du bras oscillant dans le sens
(b), puis pousser la roue arrière vers
l’avant.
N.B.:Se servir des repères d’alignement situés
de part et d’autre du bras oscillant afin de
régler les deux tendeurs de chaîne de façon
identique, et donc, de permettre un aligne-ment de roue correct.ATTENTION:
FCA10570
Une chaîne mal tendue impose des ef-
forts excessifs au moteur et à d’autres
pièces essentielles, et risque de sauter
ou de casser. Pour éviter ce problème, Tension de la chaîne de transmission :
20.0–25.0 mm (0.79–0.98 in)
1. Tension de la chaîne de transmission
1.Écrou d’axe
2. Vis de réglage de la tension de la chaîne de
transmission
3. Contre-écrou
4. Repères d’alignement
U5VYF0F0.book Page 23 Tuesday, December 2, 2003 1:21 PM
Page 71 of 102
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-24
6
veiller à ce que la tension de la chaîne de
transmission soit toujours dans les limi-tes spécifiées.
3. Serrer les contre-écrous, puis serrer
l’écrou d’axe à leur couple de serrage
spécifique.
FAU23021
Lubrification de la chaîne de
transmission Il faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions hu-
mides ou poussiéreuses. Entretenir la
chaîne de transmission comme suit.ATTENTION:
FCA10581
Il faut lubrifier la chaîne de transmission
après avoir lavé la moto ou après avoirroulé sous la pluie.
1. Laver la chaîne à l’aide de pétrole et
d’une petite brosse à poils doux.ATTENTION:
FCA11120
Ne pas nettoyer la chaîne de transmis-
sion à la vapeur, au jet à forte pression
ou à l’aide de dissolvants inappropriés,
car cela endommagerait ses joints tori-ques.
2. Essuyer la chaîne.
3. Lubrifier abondamment la chaîne avec
un lubrifiant spécial pour chaîne à
joints toriques.
ATTENTION:
FCA11110
Ne pas utiliser de l’huile moteur ni tout
autre lubrifiant, car ceux-ci pourraient
contenir des additifs qui vont endomma-
ger les joints toriques de la chaîne detransmission.
Couples de serrage :
Contre-écrou :
16 Nm (1.6 m·kgf, 12 ft·lbf)
Écrou d’axe :
150 Nm (15.0 m·kgf, 108 ft·lbf)
U5VYF0F0.book Page 24 Tuesday, December 2, 2003 1:21 PM
Page 86 of 102
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-39
6
12. Tout en actionnant le frein avant, ap-
puyer fermement à quelques reprises
sur le guidon afin de contrôler le bon
fonctionnement de la fourche.
FAU25080
Roue arrière
FAU25311
Dépose de la roue arrière
AVERTISSEMENT
FWA10820
Il est préférable de confier tout tra-
vail sur la roue à un concession-
naire Yamaha.
Caler solidement la moto pourqu’elle ne puisse se renverser.
1. Desserrer l’écrou d’axe.
2. Surélever la roue arrière en procédant
comme expliqué à la page 6-37.3. Enlever l’écrou d’axe.
4. Desserrer le contre-écrou situé de part
et d’autre du bras oscillant.
5. Tourner les vis de réglage de la chaîne
de transmission à fond dans le sens
(a), puis pousser la roue vers l’avant.
6. Retirer la chaîne de transmission de la
couronne arrière.
N.B.:
Si l’on éprouve des difficultés à retirer
la chaîne de transmission, déposer
d’abord l’axe de roue, puis soulever la
roue suffisamment haut pour que la
chaîne saute de la couronne arrière.
La chaîne de transmission est indé-montable.
7. Maintenir la roue et le support d’étrier
de frein et extraire l’axe de roue.
1. Vis de pincement A d’axe de roue avant
2. Vis de pincement B d’axe de roue avant
3. Vis de pincement C d’axe de roue avant
4. Vis de pincement D d’axe de roue avant
1.Écrou d’axe
2. Vis de réglage de la tension de la chaîne de
transmission
3. Contre-écrou
4.Étrier de frein
5. Support d’étrier de frein
1. Axe de roue
U5VYF0F0.book Page 39 Tuesday, December 2, 2003 1:21 PM
Page 87 of 102
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-40
6
ATTENTION:
FCA11070
Ne pas actionner le frein après la dépose
de la roue et du disque de frein, car les
plaquettes risquent de se rapprocher àl’excès.
FAU25661
Mise en place de la roue arrière
1. Mettre la roue et le support d’étrier de
frein en place en insérant l’axe de roue
par le côté gauche.N.B.:
S’assurer que la fente du bras oscillant
s’aligne sur la retenue du support
d’étrier de frein.
Veiller à laisser un écart suffisant entre
les plaquettes de frein avant de monterla roue.2. Monter la chaîne de transmission sur
la couronne arrière.
3. Monter l’écrou d’axe, puis reposer la
roue arrière sur le sol.
4. Régler la tension de la chaîne de
transmission. (Voir page 6-23.)
5. Serrer l’écrou d’axe au couple de ser-
rage spécifié.
FAU25870
Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
1. Retenue
2. Fente
Couple de serrage :
Écrou d’axe :
150 Nm (15.0 m·kgf, 108 ft·lbf)
U5VYF0F0.book Page 40 Tuesday, December 2, 2003 1:21 PM
