YAMAHA YZF-R1 2005 Notices Demploi (in French)

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-14
6
AVERTISSEMENT
FWA10410


Veiller à ce que le réservoir de car-
burant soit bien soutenu.


Ne pas trop incliner le réservoir de
carburant ou trop tirer sur celui-ci
afin de ne pas desserrer les durites
d’alimentation, ce qui pourrait pro-voquer une fuite.
5. Retirer le capuchon en caoutchouc,
puis retirer le couvercle du boîtier de
filtre à air après avoir enlevé ses vis.
ATTENTION:
FCA12880
Lors de la dépose du couvercle du boî-
tier de filtre à air, être attentif à ne pas
laisser pénétrer des corps étrangersdans la tubulure d’admission d’air.6. Retirer l’élément du filtre.
7. Loger un élément neuf dans le boîtier
de filtre à air.
ATTENTION:
FCA10480


S’assurer que l’élément du filtre à
air soit correctement logé dans le
boîtier de filtre à air.


Ne jamais mettre le moteur en mar-
che avant d’avoir remonté l’élément
du filtre à air. Une usure excessive
du ou des pistons et/ou du ou descylindres pourrait en résulter.
8. Remettre le couvercle du boîtier de fil-
tre à air en place et le fixer à l’aide des
vis, puis remettre le capuchon en
caoutchouc en place.
9. Remettre le réservoir de carburant en
place et le fixer à l’aide des vis.
1. Capuchon en caoutchouc
1. Vis
2. Couvercle du boîtier de filtre à air
1.Élément du filtre à air
U5VYF1F0.book Page 14 Tuesday, September 7, 2004 10:42 AM

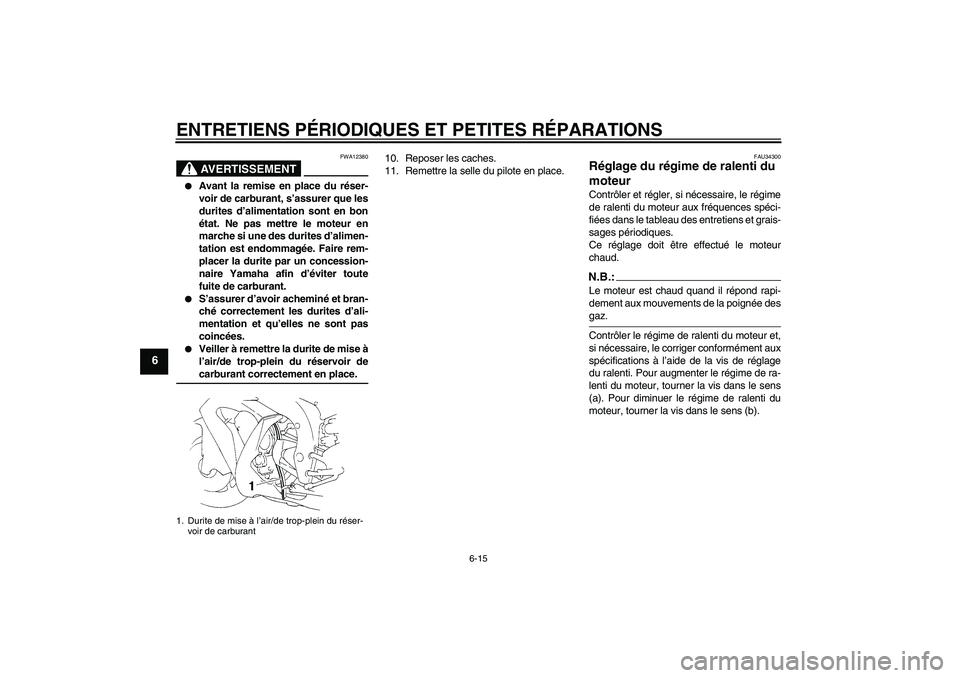

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
6
AVERTISSEMENT
FWA12380


Avant la remise en place du réser-
voir de carburant, s’assurer que les
durites d’alimentation sont en bon
état. Ne pas mettre le moteur en
marche si une des durites d’alimen-
tation est endommagée. Faire rem-
placer la durite par un concession-
naire Yamaha afin d’éviter toute
fuite de carburant.


S’assurer d’avoir acheminé et bran-
ché correctement les durites d’ali-
mentation et qu’elles ne sont pas
coincées.


Veiller à remettre la durite de mise à
l’air/de trop-plein du réservoir decarburant correctement en place.10. Reposer les caches.
11. Remettre la selle du pilote en place.
FAU34300
Réglage du régime de ralenti du
moteur Contrôler et régler, si nécessaire, le régime
de ralenti du moteur aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques.
Ce réglage doit être effectué le moteur
chaud.N.B.:Le moteur est chaud quand il répond rapi-
dement aux mouvements de la poignée desgaz.
Contrôler le régime de ralenti du moteur et,
si nécessaire, le corriger conformément aux
spécifications à l’aide de la vis de réglage
du ralenti. Pour augmenter le régime de ra-
lenti du moteur, tourner la vis dans le sens
(a). Pour diminuer le régime de ralenti du
moteur, tourner la vis dans le sens (b).
1. Durite de mise à l’air/de trop-plein du réser-
voir de carburantU5VYF1F0.book Page 15 Tuesday, September 7, 2004 10:42 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
6
N.B.:Si le régime de ralenti spécifié ne peut être
obtenu en effectuant ce réglage, confier letravail à un concessionnaire Yamaha.
FAU21381
Contrôle du jeu de câble des gaz Le jeu de câble des gaz doit être de 3.0–5.0
mm (0.12–0.20 in) à la poignée des gaz.
Contrôler régulièrement le jeu de câble des
gaz et, si nécessaire, le faire régler par un
concessionnaire Yamaha.
FAU21401
Jeu des soupapes À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
1. Vis de réglage du ralentiRégime de ralenti du moteur :
1150–1250 tr/mn
1. Jeu de câble des gaz
U5VYF1F0.book Page 16 Tuesday, September 7, 2004 10:42 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
6
FAU21771
Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10500


Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.


Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-res approuvés pour ce modèle.
AVERTISSEMENT
FWA11020
Toute charge influe énormément sur la
maniabilité, la puissance de freinage, le
rendement ainsi que la sécurité de con-
duite de la moto. Il importe donc de res-
pecter les consignes de sécurité qui sui-
vent.

NE JAMAIS SURCHARGER LA
MOTO. Une surcharge risque d’abî-
mer les pneus, de faire perdre lecontrôle et d’être à l’origine d’un ac-
cident grave. S’assurer que le poids
total du pilote, passager, des baga-
ges et accessoires ne dépasse pas
la limite de charge de ce véhicule.


Ne pas transporter d’objet mal fixé
qui pourrait se détacher.


Attacher soigneusement les baga-
ges les plus lourds près du centre
de la moto et répartir le poids égale-
ment de chaque côté.


Régler la suspension et la pression
de gonflage des pneus en fonction
de la charge.


Contrôler l’état des pneus et la
pression de gonflage avant chaquedépart.
Contrôle des pneus Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb) :
Avant :
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière :
290 kPa (42 psi) (2.90 kgf/cm²)
90–202 kg (198–445 lb):
Avant :
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière :
290 kPa (42 psi) (2.90 kgf/cm²)
Conduite à grande vitesse:
Avant :
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière :
290 kPa (42 psi) (2.90 kgf/cm²)
Charge* maximale :
202 kg (445 lb)
* Poids total du pilote, du passager, du
chargement et des accessoires
1. Flanc de pneu
2. Profondeur de sculpture de pneu
U5VYF1F0.book Page 17 Tuesday, September 7, 2004 10:42 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-18
6
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.N.B.:La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation dupays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10470


Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.


Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-cessaires à ces travaux.Renseignements sur les pneus
Cette moto est équipée de roues coulées et
de pneus sans chambre à air munis d’une
valve.
AVERTISSEMENT
FWA10480


Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route.


Après avoir subi de nombreux
tests, les pneus cités ci-après ont
été homologués par Yamaha Motor
Co., Ltd. pour ce modèle.


Toujours remettre correctement les
capuchons de valve en place afin
de prévenir toute chute de la pres-
sion de gonflage.


Afin d’éviter tout dégonflement des
pneus lors de la conduite à grande
vitesse, utiliser exclusivement les
valves et obus de valve repris ci-après. Profondeur de sculpture de pneu mi-
nimale (avant et arrière) :
1.6 mm (0.06 in)
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
Pneu avant :
Taille :
120/70 ZR17M/C (58W)
Fabricant/modèle :
MICHELIN/Pilot POWER C
DUNLOP/D218FL
Pneu arrière :
Taille :
190/50 ZR17M/C (73W)
Fabricant/modèle :
MICHELIN/Pilot POWER G
DUNLOP/D218L
AVANT et ARRIÈRE :
Valve de gonflage :
TR412
Obus de valve :
#9000A (d’origine)
U5VYF1F0.book Page 18 Tuesday, September 7, 2004 10:42 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-19
6
AVERTISSEMENT
FWA10600
Cette moto est équipée de pneus pour
conduite à très grande vitesse. Afin de ti-
rer le meilleur profit de ces pneus, il con-
vient de respecter les consignes qui sui-
vent.

Remplacer les pneus exclusive-
ment par des pneus de type spéci-
fié. D’autres pneus risquent d’écla-
ter lors de la conduite à très grande
vitesse.


Avant d’être légèrement usés, des
pneus neufs peuvent adhérer relati-
vement mal à certains revêtements
de route. Il ne faut donc pas rouler à
très grande vitesse pendant les pre-
miers 100 km (60 mi) après le rem-
placement d’un pneu.


Faire “chauffer” les pneus avant de
rouler à grande vitesse.


Toujours adapter la pression de
gonflage aux conditions de con-duite.
FAU21960
Roues coulées Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.


Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.


Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques.
FAU33890
Réglage de la garde du levier
d’embrayage La garde du levier d’embrayage doit être de
10.0–15.0 mm (0.39–0.59 in), comme illus-
tré. Contrôler régulièrement la garde du le-
vier d’embrayage et, si nécessaire, la régler
comme suit.
Pour augmenter la garde du levier d’em-
brayage, tourner la vis de réglage au levier
d’embrayage dans le sens (a). Pour la ré-
duire, tourner la vis de réglage dans le sens
(b).N.B.:Si on ne parvient pas à obtenir la garde du
levier d’embrayage spécifiée, procédercomme suit :1. Vis de réglage de la garde du levier d’em-
brayage
2. Garde du levier d’embrayage
U5VYF1F0.book Page 19 Tuesday, September 7, 2004 10:42 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-20
6
1. Desserrer le câble d’embrayage en
tournant la vis de réglage au levier
d’embrayage à fond dans le sens (a).
2. Desserrer le contre-écrou au carter
moteur.
3. Pour augmenter la garde du levier
d’embrayage, tourner l’écrou de ré-
glage dans le sens (a). Pour la réduire,
tourner l’écrou de réglage dans le sens
(b).
4. Serrer le contre-écrou.
FAU22270
Réglage du contacteur de feu
stop sur frein arrière Le contacteur de feu stop sur frein arrière
est actionné par la pédale de frein, et lors-
que son réglage est correct, le feu stop s’al-
lume juste avant que le freinage ne fasse ef-
fet. Si nécessaire, régler le contacteur de
feu stop comme suit.
Tourner l’écrou de réglage tout en mainte-
nant le contacteur de feu stop en place.
Tourner l’écrou de réglage dans le sens (a)
si le feu stop s’allume trop tard. Tourner
l’écrou de réglage dans le sens (b) si le feu
stop s’allume trop tôt.
FAU22390
Contrôle des plaquettes de frein
avant et arrière Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU22410
Plaquettes de frein avant
Chaque plaquette de frein avant est munie
d’un ergot d’indication d’usure. Les ergots
permettent de contrôler l’usure des plaquet-
tes sans devoir démonter le frein. Contrôler
l’usure des plaquettes en vérifiant la posi-
tion de l’ergot tout en actionnant le frein. Si
une plaquette de frein est usée au point que
1. Contre-écrou
2.Écrou de réglage de la garde du levier d’em-
brayage (carter moteur)
1. Contacteur de feu stop sur frein arrière
2.Écrou de réglage du contacteur de feu stop
sur frein arrière
1. Ergot d’indication d’usure de plaquette de
frein
U5VYF1F0.book Page 20 Tuesday, September 7, 2004 10:42 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-21
6
l’ergot touche presque le disque de frein,
faire remplacer la paire de plaquettes par un
concessionnaire Yamaha.
FAU22500
Plaquettes de frein arrière
S’assurer du bon état des plaquettes de
frein arrière et mesurer l’épaisseur des gar-
nitures. Si une plaquette de frein est en-
dommagée ou si l’épaisseur d’une garniture
est inférieure à 1.0 mm (0.04 in), faire rem-
placer la paire de plaquettes par un conces-
sionnaire Yamaha.
FAU22580
Contrôle du niveau du liquide de
frein Frein avant
Frein arrièreSi le niveau du liquide de frein est insuffi-
sant, des bulles d’air peuvent se former
dans le circuit de freinage, ce qui risque de
réduire l’efficacité des freins.
Avant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum et faire l’appoint, si néces-
saire. Un niveau de liquide bas peut signa-
ler la présence d’une fuite ou l’usure des
plaquettes. Si le niveau du liquide est bas, il
faut contrôler l’usure des plaquettes et
l’étanchéité du circuit de freinage.
Prendre les précautions suivantes :


Avant de vérifier le niveau du liquide,
s’assurer que le haut du réservoir de li-
quide de frein est à l’horizontale.


Utiliser uniquement le liquide de frein
recommandé. Tout autre liquide risque
d’abîmer les joints en caoutchouc, ce
qui pourrait causer des fuites et nuire
au bon fonctionnement du frein.


Toujours faire l’appoint avec un liquide
de frein du même type que celui qui se
trouve dans le circuit. Le mélange de
liquides différents risque de provoquer
une réaction chimique nuisible au
fonctionnement du frein.
1.Épaisseur de la garniture
1. Repère de niveau minimum
1. Repère de niveau minimum
Liquide de frein recommandé :
DOT 4
U5VYF1F0.book Page 21 Tuesday, September 7, 2004 10:42 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-22
6


Veiller à ne pas laisser pénétrer d’eau
dans le réservoir de liquide de frein. En
effet, l’eau abaissera nettement le
point d’ébullition du liquide et cela ris-
que de provoquer un bouchon de va-
peur ou “vapor lock”.


Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Tou-
jours essuyer soigneusement toute
trace de liquide renversé.


L’usure des plaquettes de frein en-
traîne une baisse progressive du ni-
veau du liquide de frein. Cependant, si
le niveau du liquide de frein diminue
soudainement, il faut faire contrôler le
véhicule par un concessionnaire
Yamaha.
FAU22730
Changement du liquide de frein Faire changer le liquide de frein par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le N.B. figurant après le tableau
des entretiens et graissages périodiques. Il
convient également de faire remplacer les
bagues d’étanchéité de maître-cylindre et
d’étrier, ainsi que les durites de frein aux fré-
quences indiquées ci-dessous ou chaque
fois qu’elles sont endommagées ou qu’elles
fuient.

Bagues d’étanchéité : Remplacer tous
les deux ans.


Durites de frein : Remplacer tous les
quatre ans.
FAU22760
Tension de la chaîne de
transmission Contrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU22770
Contrôle de la tension de la chaîne de
transmission
1. Placer la moto sur un plan horizontal et
veiller à ce qu’elle soit dressée à la
verticale.N.B.:La moto doit être à la verticale et rien ne
peut peser sur elle lors du contrôle et du ré-
glage de la tension de la chaîne de trans-mission.
2. Mettre la boîte de vitesses au point
mort.
3. Faire tourner la roue arrière en pous-
sant la moto afin de trouver la partie la
plus tendue de la chaîne, puis mesurer
la tension comme illustré.
Tension de la chaîne de transmission :
20.0–25.0 mm (0.79–0.98 in)
U5VYF1F0.book Page 22 Tuesday, September 7, 2004 10:42 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-23
6
4. Si la tension de la chaîne de transmis-
sion est incorrecte, la régler comme
suit.
FAU34310
Réglage de la tension de la chaîne de
transmission
1. Desserrer l’écrou d’axe et le contre-
écrou de part et d’autre du bras os-
cillant.
2. Pour tendre la chaîne de transmission,
tourner la vis de réglage de chaque
côté du bras oscillant dans le sens (a).
Pour détendre la chaîne de transmis-
sion, tourner la vis de réglage de cha-
que côté du bras oscillant dans le sens
(b), puis pousser la roue arrière vers
l’avant.
N.B.:Se servir des repères d’alignement situés
de part et d’autre du bras oscillant afin de
régler les deux tendeurs de chaîne de façon
identique, et donc, de permettre un aligne-ment de roue correct.ATTENTION:
FCA10570
Une chaîne mal tendue impose des ef-
forts excessifs au moteur et à d’autres
pièces essentielles, et risque de sauter
ou de casser. Pour éviter ce problème,veiller à ce que la tension de la chaîne de
transmission soit toujours dans les limi-
tes spécifiées.
3. Serrer les contre-écrous, puis serrer
l’écrou d’axe à leur couple de serrage
spécifique.
1. Tension de la chaîne de transmission
1.Écrou d’axe
2. Vis de réglage de la tension de la chaîne de
transmission
3. Contre-écrou
4. Repères d’alignement
Couples de serrage :
Contre-écrou :
16 Nm (1.6 m·kgf, 12 ft·lbf)
Écrou d’axe :
150 Nm (15.0 m·kgf, 108 ft·lbf)
U5VYF1F0.book Page 23 Tuesday, September 7, 2004 10:42 AM
