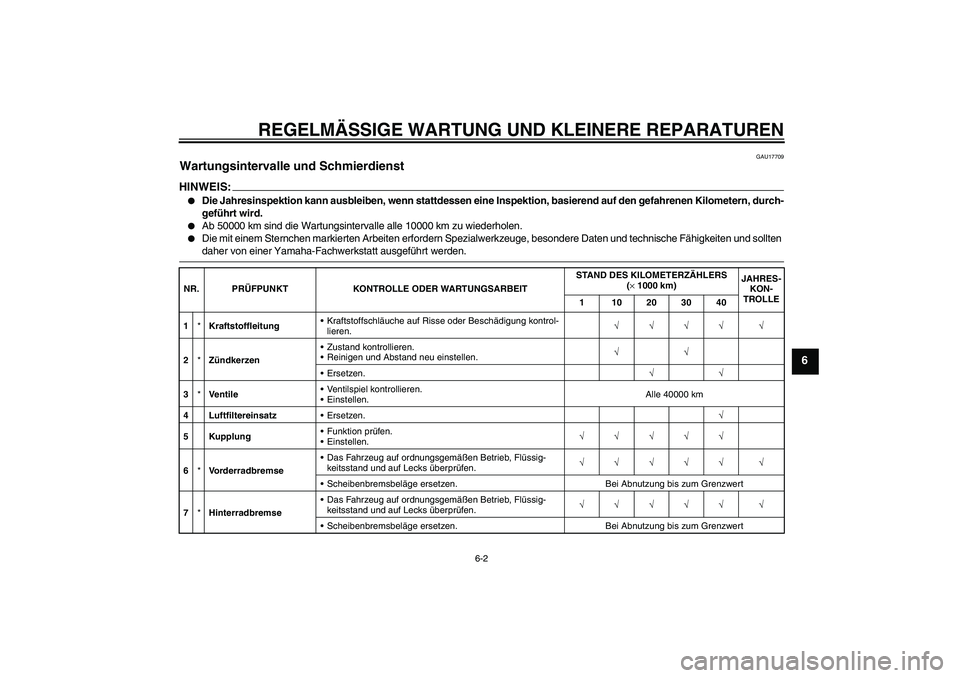

Page 51 of 108
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-2
6
GAU17709
Wartungsintervalle und Schmierdienst HINWEIS:
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern, durch-
geführt wird.
Ab 50000 km sind die Wartungsintervalle alle 10000 km zu wiederholen.
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS
(× 1000 km)JAHRES-
KON-
TROLLE
1 10203040
1*KraftstoffleitungKraftstoffschläuche auf Risse oder Beschädigung kontrol-
lieren.√√√√ √
2*ZündkerzenZustand kontrollieren.
Reinigen und Abstand neu einstellen.√√
Ersetzen.√√
3*Ve nt il eVentilspiel kontrollieren.
Einstellen.Alle 40000 km
4 LuftfiltereinsatzErsetzen.√
5 KupplungFunktion prüfen.
Einstellen.√√√√√
6*VorderradbremseDas Fahrzeug auf ordnungsgemäßen Betrieb, Flüssig-
keitsstand und auf Lecks überprüfen.√√√√√ √
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
7*HinterradbremseDas Fahrzeug auf ordnungsgemäßen Betrieb, Flüssig-
keitsstand und auf Lecks überprüfen.√√√√√ √
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
U4C8G1G0.book Page 2 Saturday, June 9, 2007 12:37 PM
Page 52 of 108
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-3
6
8*BremsschläucheAuf Risse oder Beschädigung kontrollieren.√√√√ √
Ersetzen. Alle 4 Jahre
9*RäderRundlauf prüfen und auf Beschädigung kontrollieren.√√√√
10*ReifenProfiltiefe prüfen und auf Beschädigung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig.√√√√ √
11*RadlagerDas Lager auf Lockerung oder Beschädigung kontrollie-
ren.√√√√
12*SchwingeFunktion und auf übermäßiges Spiel kontrollieren.√√√√
Mit Lithiumseifenfett schmieren. Alle 50000 km
13 AntriebsketteDen Durchhang, die Ausrichtung und den Zustand der An-
triebskette kontrollieren.
Den Kettendurchhang einstellen und die Kette gründlich
mit einem O-Ring-Kettenspray schmieren. Alle 800 km und nach dem Waschen des Motorrads
oder einer Fahrt im Regen
14*LenkungslagerDas Spiel des Lagers kontrollieren und die Lenkung auf
Schwergängigkeit prüfen.√√√√√
Mit Lithiumseifenfett schmieren. Alle 20000 km
15*LenkungsdämpferFunktion prüfen und auf Öllecks kontrollieren.√√√√
16*FahrgestellhalterungenSicherstellen, dass alle Muttern und Schrauben richtig
festgezogen sind.√√√√ √
17Handbremshebelum-
lenkwelleMit Silikonfett schmieren.√√√√ √
18Kupplungshebelum-
lenkwelleMit Lithiumseifenfett schmieren.√√√√ √ NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS
(× 1000 km)JAHRES-
KON-
TROLLE
1 10203040
U4C8G1G0.book Page 3 Saturday, June 9, 2007 12:37 PM

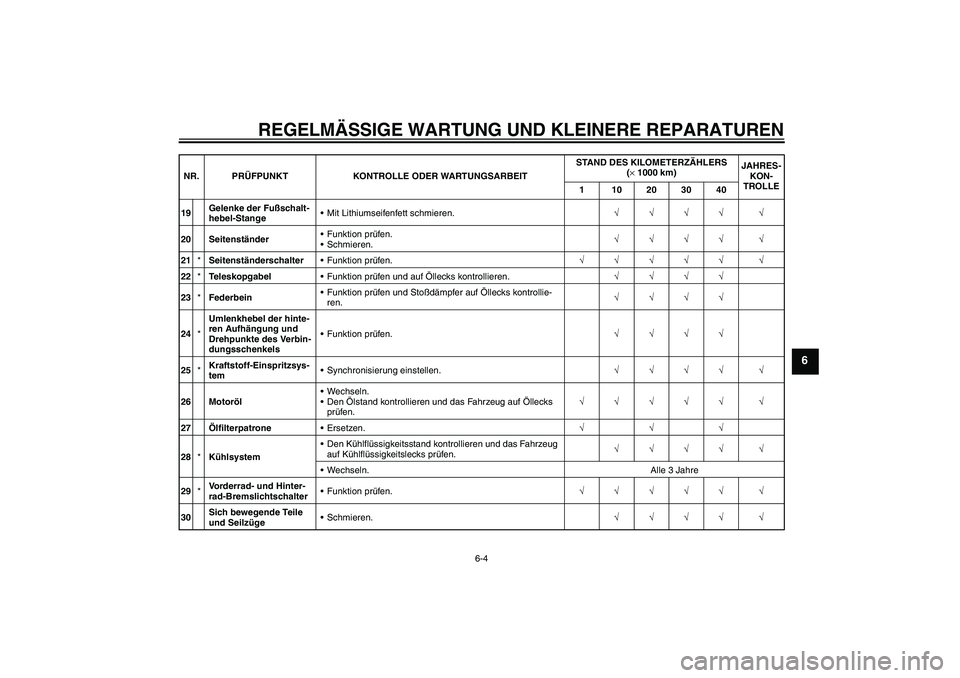

Page 53 of 108
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-4
6
19Gelenke der Fußschalt-
hebel-StangeMit Lithiumseifenfett schmieren.√√√√ √
20 SeitenständerFunktion prüfen.
Schmieren.√√√√ √
21*SeitenständerschalterFunktion prüfen.√√√√√ √
22*TeleskopgabelFunktion prüfen und auf Öllecks kontrollieren.√√√√
23*FederbeinFunktion prüfen und Stoßdämpfer auf Öllecks kontrollie-
ren.√√√√
24*Umlenkhebel der hinte-
ren Aufhängung und
Drehpunkte des Verbin-
dungsschenkelsFunktion prüfen.√√√√
25*Kraftstoff-Einspritzsys-
temSynchronisierung einstellen.√√√√ √
26 MotorölWechseln.
Den Ölstand kontrollieren und das Fahrzeug auf Öllecks
prüfen.√√√√√ √
27ÖlfilterpatroneErsetzen.√√√
28*KühlsystemDen Kühlflüssigkeitsstand kontrollieren und das Fahrzeug
auf Kühlflüssigkeitslecks prüfen.√√√√ √
Wechseln. Alle 3 Jahre
29*Vorderrad- und Hinter-
rad-BremslichtschalterFunktion prüfen.√√√√√ √
30Sich bewegende Teile
und SeilzügeSchmieren.√√√√ √ NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS
(× 1000 km)JAHRES-
KON-
TROLLE
1 10203040
U4C8G1G0.book Page 4 Saturday, June 9, 2007 12:37 PM

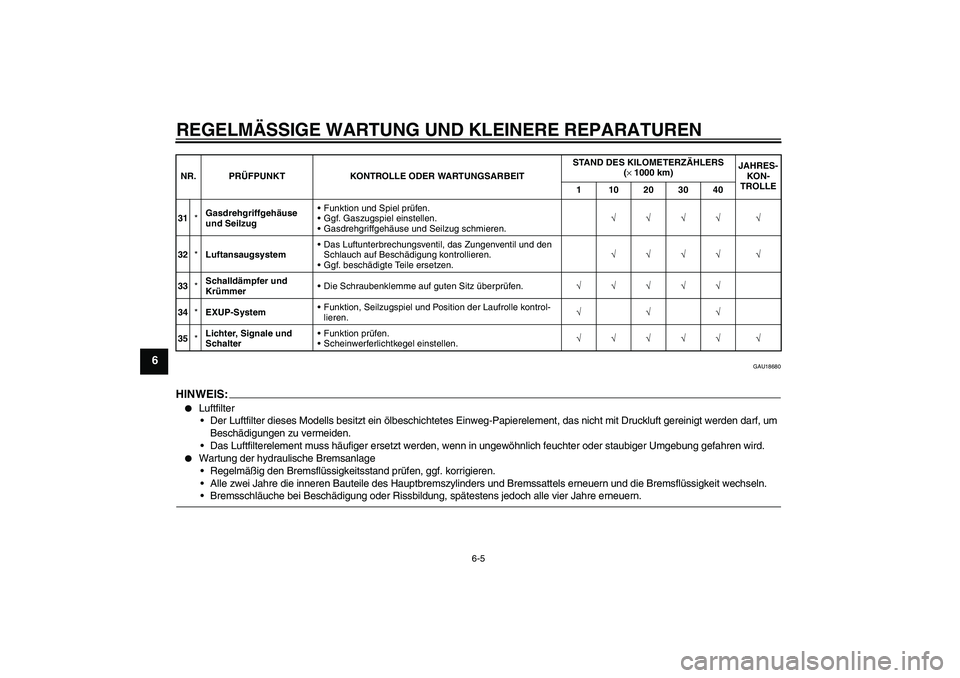

Page 54 of 108
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-5
6
GAU18680
HINWEIS:
Luftfilter
Der Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg-Papierelement, das nicht mit Druckluft gereinigt werden darf, um
Beschädigungen zu vermeiden.
Das Luftfilterelement muss häufiger ersetzt werden, wenn in ungewöhnlich feuchter oder staubiger Umgebung gefahren wird.
Wartung der hydraulische Bremsanlage
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
31*Gasdrehgriffgehäuse
und SeilzugFunktion und Spiel prüfen.
Ggf. Gaszugspiel einstellen.
Gasdrehgriffgehäuse und Seilzug schmieren.√√√√ √
32*LuftansaugsystemDas Luftunterbrechungsventil, das Zungenventil und den
Schlauch auf Beschädigung kontrollieren.
Ggf. beschädigte Teile ersetzen.√√√√ √
33*Schalldämpfer und
KrümmerDie Schraubenklemme auf guten Sitz überprüfen.√√√√√
34*EXUP-SystemFunktion, Seilzugspiel und Position der Laufrolle kontrol-
lieren.√√√
35*Lichter, Signale und
SchalterFunktion prüfen.
Scheinwerferlichtkegel einstellen.√√√√√ √ NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS
(× 1000 km)JAHRES-
KON-
TROLLE
1 10203040U4C8G1G0.book Page 5 Saturday, June 9, 2007 12:37 PM

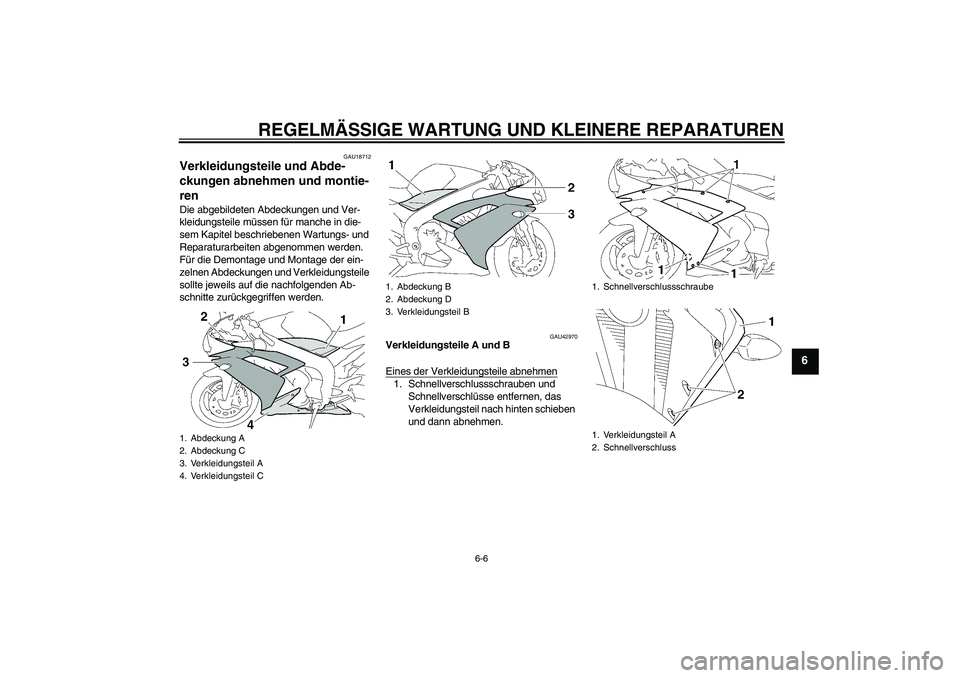

Page 55 of 108
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-6
6
GAU18712
Verkleidungsteile und Abde-
ckungen abnehmen und montie-
ren Die abgebildeten Abdeckungen und Ver-
kleidungsteile müssen für manche in die-
sem Kapitel beschriebenen Wartungs- und
Reparaturarbeiten abgenommen werden.
Für die Demontage und Montage der ein-
zelnen Abdeckungen und Verkleidungsteile
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU42970
Verkleidungsteile A und B
Eines der Verkleidungsteile abnehmen1. Schnellverschlussschrauben und
Schnellverschlüsse entfernen, das
Verkleidungsteil nach hinten schieben
und dann abnehmen.
1. Abdeckung A
2. Abdeckung C
3. Verkleidungsteil A
4. Verkleidungsteil C
1. Abdeckung B
2. Abdeckung D
3. Verkleidungsteil B
1. Schnellverschlussschraube
1. Verkleidungsteil A
2. Schnellverschluss
U4C8G1G0.book Page 6 Saturday, June 9, 2007 12:37 PM

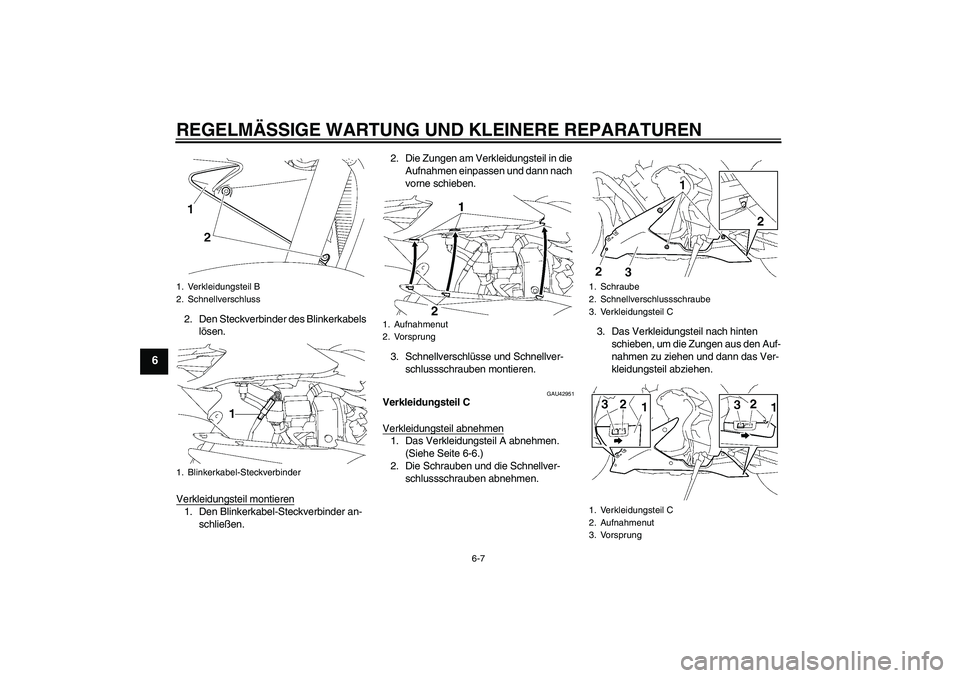

Page 56 of 108
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-7
6
2. Den Steckverbinder des Blinkerkabels
lösen.
Verkleidungsteil montieren1. Den Blinkerkabel-Steckverbinder an-
schließen.2. Die Zungen am Verkleidungsteil in die
Aufnahmen einpassen und dann nach
vorne schieben.
3. Schnellverschlüsse und Schnellver-
schlussschrauben montieren.
GAU42951
Verkleidungsteil C
Verkleidungsteil abnehmen1. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-6.)
2. Die Schrauben und die Schnellver-
schlussschrauben abnehmen.3. Das Verkleidungsteil nach hinten
schieben, um die Zungen aus den Auf-
nahmen zu ziehen und dann das Ver-
kleidungsteil abziehen.
1. Verkleidungsteil B
2. Schnellverschluss
1. Blinkerkabel-Steckverbinder
1. Aufnahmenut
2. Vorsprung
1. Schraube
2. Schnellverschlussschraube
3. Verkleidungsteil C
1. Verkleidungsteil C
2. Aufnahmenut
3. Vorsprung
U4C8G1G0.book Page 7 Saturday, June 9, 2007 12:37 PM

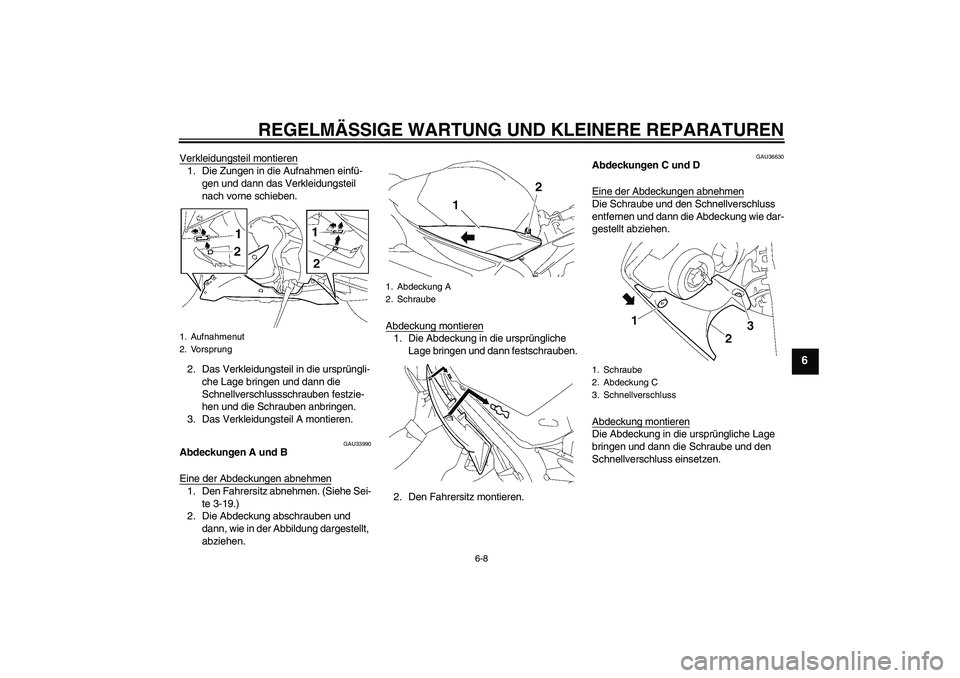

Page 57 of 108
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-8
6
Verkleidungsteil montieren1. Die Zungen in die Aufnahmen einfü-
gen und dann das Verkleidungsteil
nach vorne schieben.
2. Das Verkleidungsteil in die ursprüngli-
che Lage bringen und dann die
Schnellverschlussschrauben festzie-
hen und die Schrauben anbringen.
3. Das Verkleidungsteil A montieren.
GAU33990
Abdeckungen A und B
Eine der Abdeckungen abnehmen1. Den Fahrersitz abnehmen. (Siehe Sei-
te 3-19.)
2. Die Abdeckung abschrauben und
dann, wie in der Abbildung dargestellt,
abziehen.Abdeckung montieren
1. Die Abdeckung in die ursprüngliche
Lage bringen und dann festschrauben.
2. Den Fahrersitz montieren.
GAU36630
Abdeckungen C und D
Eine der Abdeckungen abnehmenDie Schraube und den Schnellverschluss
entfernen und dann die Abdeckung wie dar-
gestellt abziehen.
Abdeckung montierenDie Abdeckung in die ursprüngliche Lage
bringen und dann die Schraube und den
Schnellverschluss einsetzen.
1. Aufnahmenut
2. Vorsprung
1. Abdeckung A
2. Schraube
1. Schraube
2. Abdeckung C
3. Schnellverschluss
U4C8G1G0.book Page 8 Saturday, June 9, 2007 12:37 PM
Page 58 of 108
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-9
6
GAU19652
Zündkerzen prüfen Die Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit ver-
mindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittele-
lektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue er-
setzen.Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. korri-
gieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
Empfohlene Zündkerze:
NGK/CR9EK1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
Anzugsdrehmoment:
Zündkerze:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U4C8G1G0.book Page 9 Saturday, June 9, 2007 12:37 PM

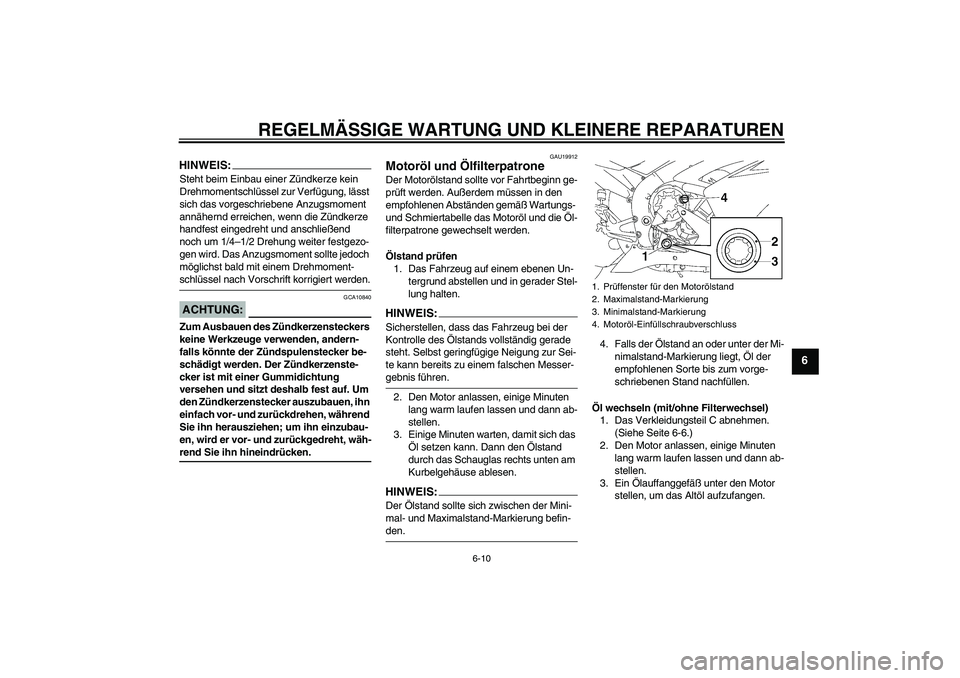

Page 59 of 108
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-10
6
HINWEIS:Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-schlüssel nach Vorschrift korrigiert werden.ACHTUNG:
GCA10840
Zum Ausbauen des Zündkerzensteckers
keine Werkzeuge verwenden, andern-
falls könnte der Zündspulenstecker be-
schädigt werden. Der Zündkerzenste-
cker ist mit einer Gummidichtung
versehen und sitzt deshalb fest auf. Um
den Zündkerzenstecker auszubauen, ihn
einfach vor- und zurückdrehen, während
Sie ihn herausziehen; um ihn einzubau-
en, wird er vor- und zurückgedreht, wäh-rend Sie ihn hineindrücken.
GAU19912
Motoröl und Ölfilterpatrone Der Motorölstand sollte vor Fahrtbeginn ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die Öl-
filterpatrone gewechselt werden.
Ölstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEI
S:
Sicherstellen, dass das Fahrzeug bei der
Kontrolle des Ölstands vollständig gerade
steht. Selbst geringfügige Neigung zur Sei-
te kann bereits zu einem falschen Messer-gebnis führen.
2. Den Motor anlassen, einige Minuten
lang warm laufen lassen und dann ab-
stellen.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Ölstand
durch das Schauglas rechts unten am
Kurbelgehäuse ablesen.HINWEIS:Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-den.4. Falls der Ölstand an oder unter der Mi-
nimalstand-Markierung liegt, Öl der
empfohlenen Sorte bis zum vorge-
schriebenen Stand nachfüllen.
Öl wechseln (mit/ohne Filterwechsel)
1. Das Verkleidungsteil C abnehmen.
(Siehe Seite 6-6.)
2. Den Motor anlassen, einige Minuten
lang warm laufen lassen und dann ab-
stellen.
3. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
1. Prüffenster für den Motorölstand
2. Maximalstand-Markierung
3. Minimalstand-Markierung
4. Motoröl-Einfüllschraubverschluss
U4C8G1G0.book Page 10 Saturday, June 9, 2007 12:37 PM
Page 60 of 108

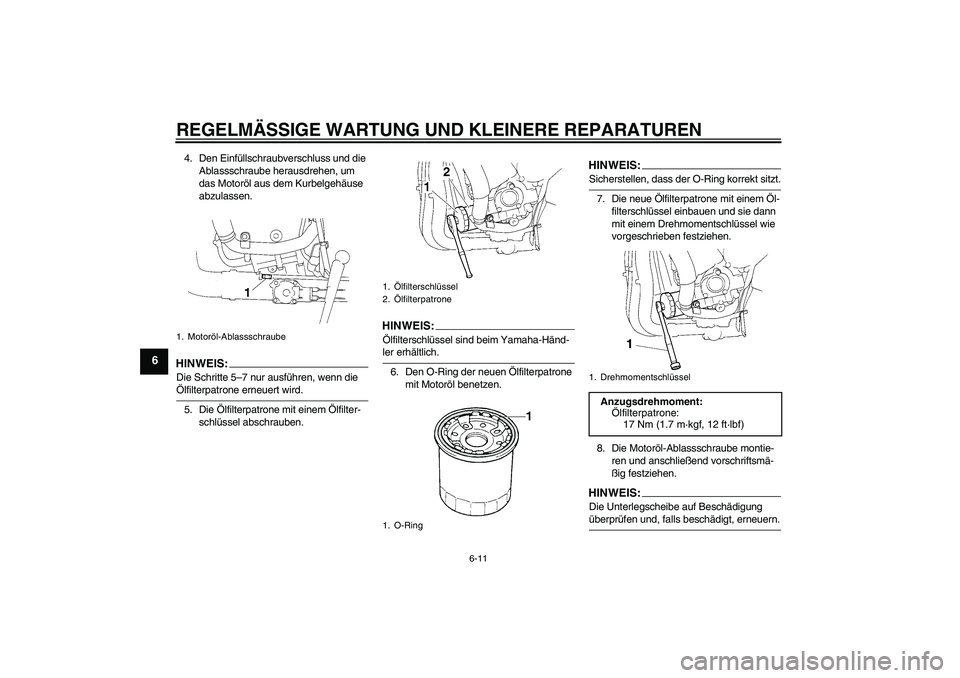

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-11
6
4. Den Einfüllschraubverschluss und die
Ablassschraube herausdrehen, um
das Motoröl aus dem Kurbelgehäuse
abzulassen.HINWEIS:Die Schritte 5–7 nur ausführen, wenn die Ölfilterpatrone erneuert wird.
5. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.
HINWEIS:Ölfilterschlüssel sind beim Yamaha-Händ-ler erhältlich.
6. Den O-Ring der neuen Ölfilterpatrone
mit Motoröl benetzen.
HINWEIS:Sicherstellen, dass der O-Ring korrekt sitzt.
7. Die neue Ölfilterpatrone mit einem Öl-
filterschlüssel einbauen und sie dann
mit einem Drehmomentschlüssel wie
vorgeschrieben festziehen.
8. Die Motoröl-Ablassschraube montie-
ren und anschließend vorschriftsmä-
ßig festziehen.HINWEIS:Die Unterlegscheibe auf Beschädigung überprüfen und, falls beschädigt, erneuern.
1. Motoröl-Ablassschraube
1.Ölfilterschlüssel
2.Ölfilterpatrone
1. O-Ring
1. DrehmomentschlüsselAnzugsdrehmoment:
Ölfilterpatrone:
17 Nm (1.7 m·kgf, 12 ft·lbf)
U4C8G1G0.book Page 11 Saturday, June 9, 2007 12:37 PM
