YAMAHA YZF-R1 2008 Manuale de Empleo (in Spanish)

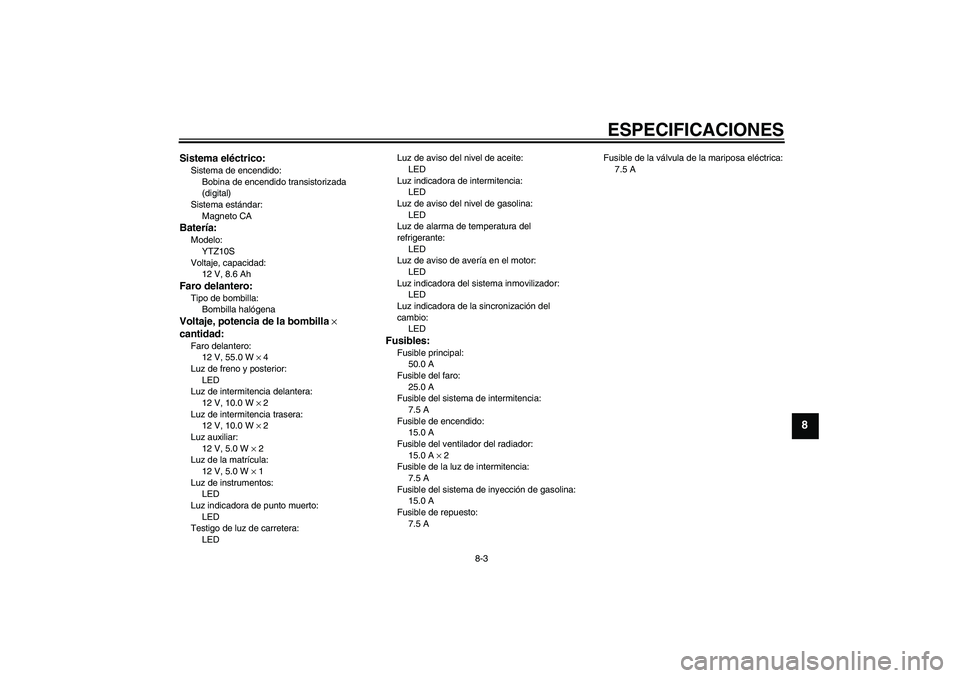

ESPECIFICACIONES
8-3
8
Sistema eléctrico:Sistema de encendido:
Bobina de encendido transistorizada
(digital)
Sistema estándar:
Magneto CABatería:Modelo:
YTZ10S
Voltaje, capacidad:
12 V, 8.6 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro delantero:
12 V, 55.0 W × 4
Luz de freno y posterior:
LED
Luz de intermitencia delantera:
12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 2
Luz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
LED
Testigo de luz de carretera:
LEDLuz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia:
LED
Luz de aviso del nivel de gasolina:
LED
Luz de alarma de temperatura del
refrigerante:
LED
Luz de aviso de avería en el motor:
LED
Luz indicadora del sistema inmovilizador:
LED
Luz indicadora de la sincronización del
cambio:
LED
Fusibles:Fusible principal:
50.0 A
Fusible del faro:
25.0 A
Fusible del sistema de intermitencia:
7.5 A
Fusible de encendido:
15.0 A
Fusible del ventilador del radiador:
15.0 A × 2
Fusible de la luz de intermitencia:
7.5 A
Fusible del sistema de inyección de gasolina:
15.0 A
Fusible de repuesto:
7.5 AFusible de la válvula de la mariposa eléctrica:
7.5 A
U4C8S1S0.book Page 3 Tuesday, June 12, 2007 6:57 PM

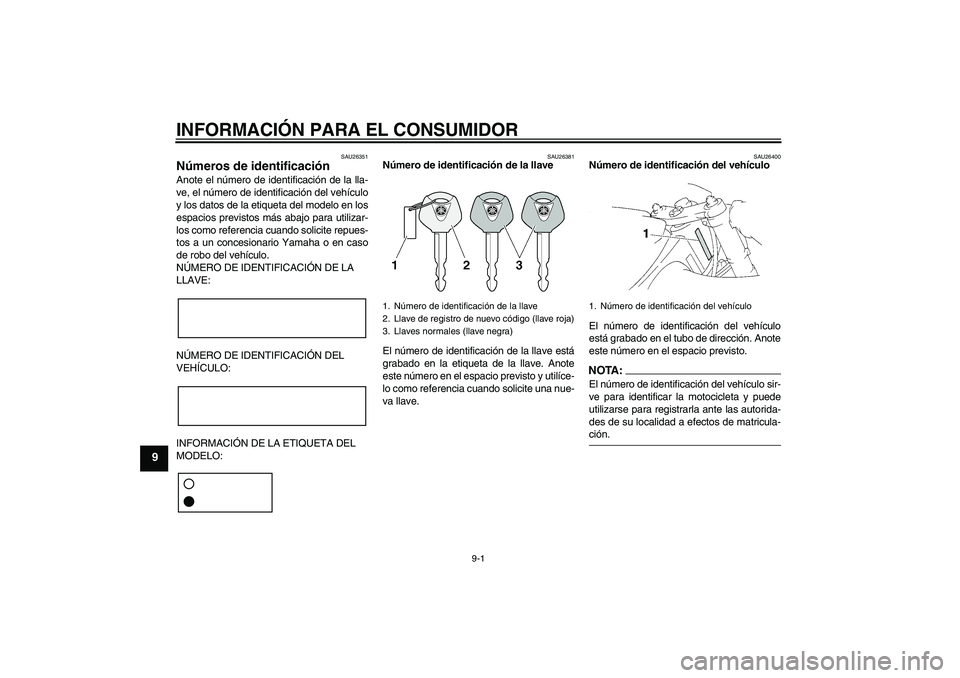

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU26351
Números de identificación Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTA:El número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-ción.
1. Número de identificación de la llave
2. Llave de registro de nuevo código (llave roja)
3. Llaves normales (llave negra)
1. Número de identificación del vehículo
U4C8S1S0.book Page 1 Tuesday, June 12, 2007 6:57 PM

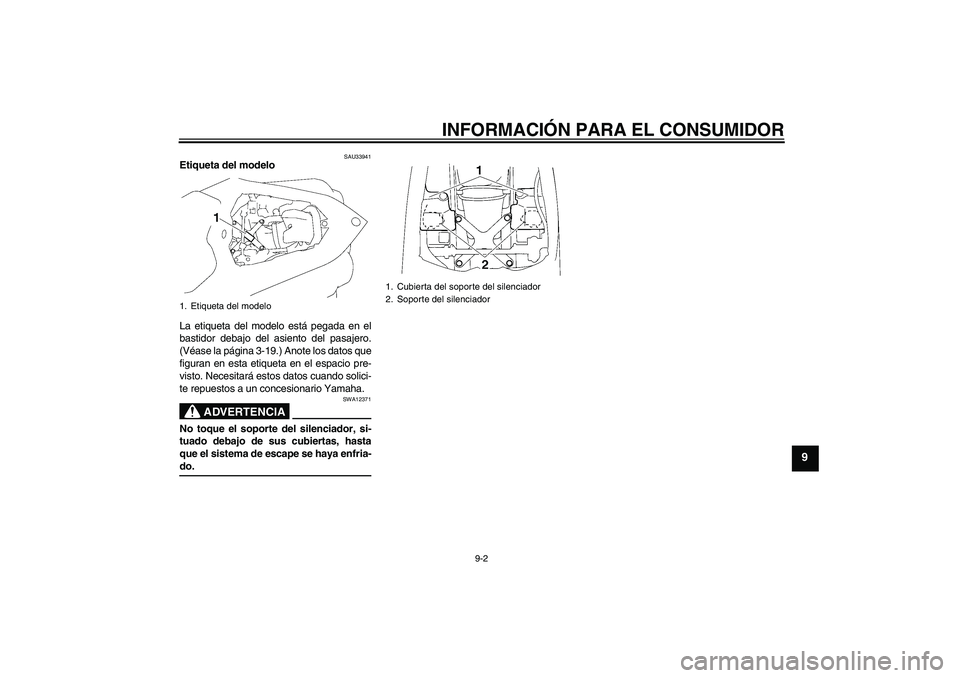

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU33941
Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del pasajero.
(Véase la página 3-19.) Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando solici-
te repuestos a un concesionario Yamaha.
ADVERTENCIA
SWA12371
No toque el soporte del silenciador, si-
tuado debajo de sus cubiertas, hasta
que el sistema de escape se haya enfria-do.1. Etiqueta del modelo
1. Cubierta del soporte del silenciador
2. Soporte del silenciador
U4C8S1S0.book Page 2 Tuesday, June 12, 2007 6:57 PM

INDEXAAceite del motor y cartucho del filtro de
aceite .................................................. 6-11
Alarma antirrobo (opcional)................... 3-13
Almacenamiento ..................................... 7-4
Apoyo de la motocicleta ........................ 6-39
Arranque del motor ................................. 5-1
Asientos ................................................ 3-19BBatería .................................................. 6-31
Bombilla de la luz de la matrícula,
cambio ................................................ 6-37
Bombilla del faro, cambio...................... 6-34
Bombilla del intermitente, cambio ......... 6-37
Bombilla de una luz de posición,
cambio ................................................ 6-38
Bujías, comprobación ........................... 6-10CCaballete lateral .................................... 3-25
Caballete lateral, comprobación y
engrase............................................... 6-29
Cables, comprobación y engrase ......... 6-27
Cadena de transmisión, limpieza y
engrase............................................... 6-27
Cambio.................................................... 5-2
Carenados y paneles, desmontaje y
montaje ................................................. 6-7
Catalizador ............................................ 3-18
Cojinetes de las ruedas,
comprobación ..................................... 6-31
Color mate, precaución ........................... 7-1
Conjunto amortiguador, ajuste .............. 3-22
Conmutador de la luz de cruce/
carretera ............................................. 3-14Consumo de gasolina, consejos para
reducirlo ............................................... 5-3
Cuadro de mantenimiento y engrase
periódicos ............................................. 6-3
Cuadros de identificación de averías ... 6-44
Cuidados ................................................ 7-1
DDirección, comprobación ...................... 6-30EEspecificaciones ..................................... 8-1
Estacionamiento ..................................... 5-4
Etiqueta del modelo ................................ 9-2FFiltro de aire, cambio ............................ 6-16
Fusibles, cambio................................... 6-32GGasolina ............................................... 3-17HHolgura de la válvula ............................ 6-19
Horquilla delantera, ajuste .................... 3-20
Horquilla delantera, comprobación ....... 6-30IIdentificación de averías ....................... 6-43
Indicador multifunción............................. 3-7
Información relativa a la seguridad......... 1-1
Interruptor de arranque......................... 3-14
Interruptor de intermitencia................... 3-14
Interruptor de la bocina......................... 3-14
Interruptor de la luz de freno trasero,
ajuste.................................................. 6-23
Interruptor de luces de emergencia ...... 3-14
Interruptor de paro del motor ................ 3-14
Interruptor de ráfagas ........................... 3-14
Interruptores del manillar ...................... 3-14Interruptor principal/Bloqueo de
dirección ............................................... 3-2
JJuego de herramientas ........................... 6-1
Juego de la cadena de transmisión ...... 6-25
Juego libre de la maneta de embrague,
ajuste .................................................. 6-22
Juego libre del cable del acelerador,
comprobación ..................................... 6-19LLíquido de freno, cambio....................... 6-25
Líquido de freno, comprobación............ 6-24
Líquido refrigerante ............................... 6-13
Lista de comprobaciones previas............ 4-2
Luces indicadoras de intermitencia ......... 3-4
Luz de aviso de avería del motor ............ 3-7
Luz de aviso de la temperatura del
líquido refrigerante ................................ 3-4
Luz de aviso del nivel de aceite .............. 3-4
Luz de aviso del nivel de gasolina .......... 3-4
Luz de freno/piloto trasero .................... 6-37
Luz indicadora de la sincronización del
cambio .................................................. 3-7
Luz indicadora del sistema
inmovilizador ......................................... 3-7
Luz indicadora de punto muerto.............. 3-4MManeta de embrague ............................ 3-15
Maneta de freno .................................... 3-16
Manetas de freno y embrague,
comprobación y engrase .................... 6-28NNeumáticos ........................................... 6-19
Número de identificación de la llave ....... 9-1
U4C8S1S0.book Page 1 Tuesday, June 12, 2007 6:57 PM

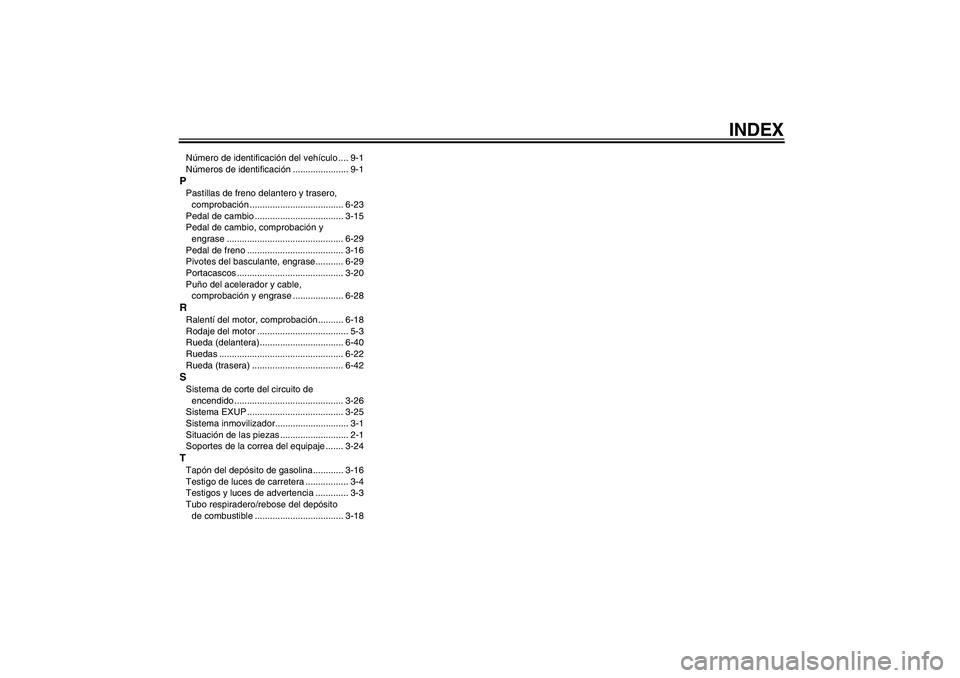

INDEX
Número de identificación del vehículo .... 9-1
Números de identificación ...................... 9-1PPastillas de freno delantero y trasero,
comprobación ..................................... 6-23
Pedal de cambio ................................... 3-15
Pedal de cambio, comprobación y
engrase .............................................. 6-29
Pedal de freno ...................................... 3-16
Pivotes del basculante, engrase........... 6-29
Portacascos .......................................... 3-20
Puño del acelerador y cable,
comprobación y engrase .................... 6-28RRalentí del motor, comprobación.......... 6-18
Rodaje del motor .................................... 5-3
Rueda (delantera)................................. 6-40
Ruedas ................................................. 6-22
Rueda (trasera) .................................... 6-42SSistema de corte del circuito de
encendido ........................................... 3-26
Sistema EXUP ...................................... 3-25
Sistema inmovilizador............................. 3-1
Situación de las piezas ........................... 2-1
Soportes de la correa del equipaje ....... 3-24TTapón del depósito de gasolina............ 3-16
Testigo de luces de carretera ................. 3-4
Testigos y luces de advertencia ............. 3-3
Tubo respiradero/rebose del depósito
de combustible ................................... 3-18
U4C8S1S0.book Page 2 Tuesday, June 12, 2007 6:57 PM
