YAMAHA YZF-R1 2008 Manuale duso (in Italian)

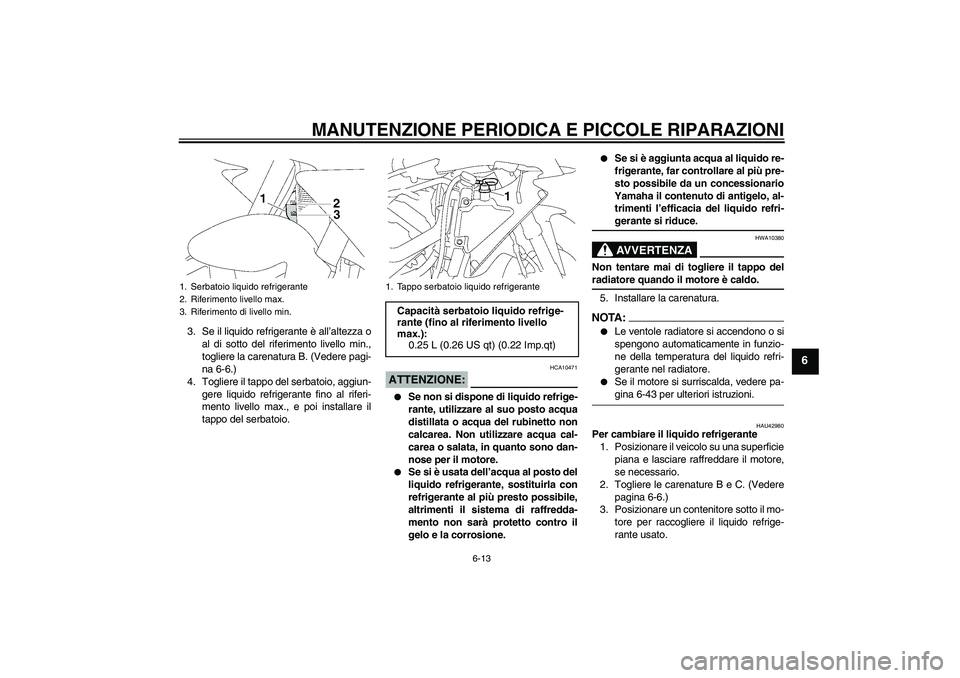

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-13
6
3. Se il liquido refrigerante è all’altezza o
al di sotto del riferimento livello min.,
togliere la carenatura B. (Vedere pagi-
na 6-6.)
4. Togliere il tappo del serbatoio, aggiun-
gere liquido refrigerante fino al riferi-
mento livello max., e poi installare il
tappo del serbatoio.
ATTENZIONE:
HCA10471


Se non si dispone di liquido refrige-
rante, utilizzare al suo posto acqua
distillata o acqua del rubinetto non
calcarea. Non utilizzare acqua cal-
carea o salata, in quanto sono dan-
nose per il motore.


Se si è usata dell’acqua al posto del
liquido refrigerante, sostituirla con
refrigerante al più presto possibile,
altrimenti il sistema di raffredda-
mento non sarà protetto contro il
gelo e la corrosione.


Se si è aggiunta acqua al liquido re-
frigerante, far controllare al più pre-
sto possibile da un concessionario
Yamaha il contenuto di antigelo, al-
trimenti l’efficacia del liquido refri-gerante si riduce.AVVERTENZA
HWA10380
Non tentare mai di togliere il tappo delradiatore quando il motore è caldo.
5. Installare la carenatura.NOTA:

Le ventole radiatore si accendono o si
spengono automaticamente in funzio-
ne della temperatura del liquido refri-
gerante nel radiatore.


Se il motore si surriscalda, vedere pa-gina 6-43 per ulteriori istruzioni.
HAU42980
Per cambiare il liquido refrigerante
1. Posizionare il veicolo su una superficie
piana e lasciare raffreddare il motore,
se necessario.
2. Togliere le carenature B e C. (Vedere
pagina 6-6.)
3. Posizionare un contenitore sotto il mo-
tore per raccogliere il liquido refrige-
rante usato.
1. Serbatoio liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.
1. Tappo serbatoio liquido refrigerante
Capacità serbatoio liquido refrige-
rante (fino al riferimento livello
max.):
0.25 L (0.26 US qt) (0.22 Imp.qt)
U4C8H1H0.book Page 13 Saturday, June 9, 2007 12:45 PM

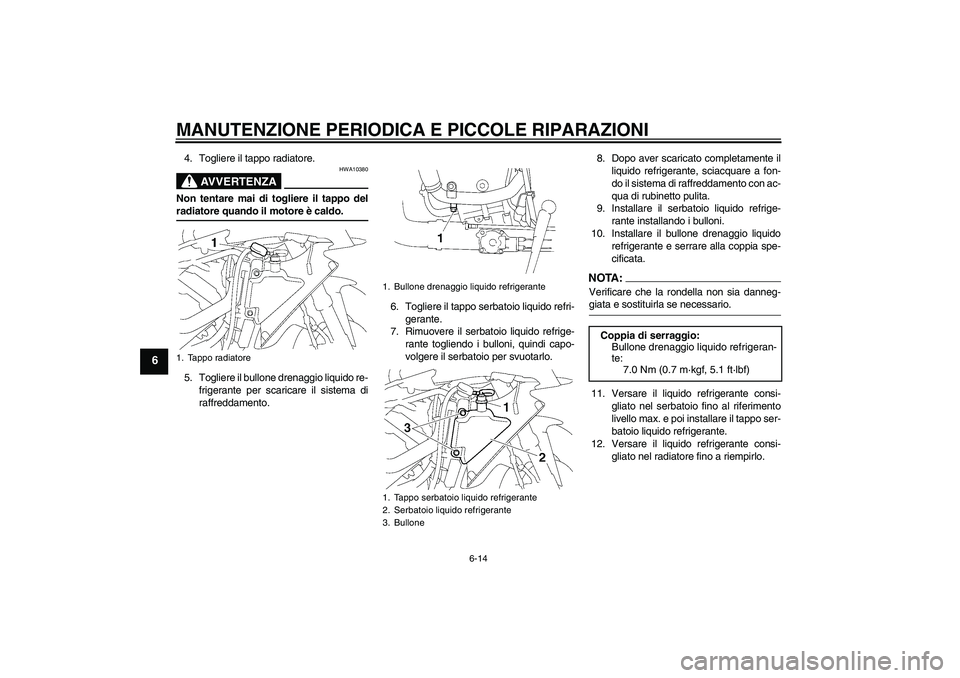

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-14
6
4. Togliere il tappo radiatore.
AVVERTENZA
HWA10380
Non tentare mai di togliere il tappo delradiatore quando il motore è caldo.
5. Togliere il bullone drenaggio liquido re-
frigerante per scaricare il sistema di
raffreddamento.6. Togliere il tappo serbatoio liquido refri-
gerante.
7. Rimuovere il serbatoio liquido refrige-
rante togliendo i bulloni, quindi capo-
volgere il serbatoio per svuotarlo.8. Dopo aver scaricato completamente il
liquido refrigerante, sciacquare a fon-
do il sistema di raffreddamento con ac-
qua di rubinetto pulita.
9. Installare il serbatoio liquido refrige-
rante installando i bulloni.
10. Installare il bullone drenaggio liquido
refrigerante e serrare alla coppia spe-
cificata.
NOTA:Verificare che la rondella non sia danneg-giata e sostituirla se necessario.
11. Versare il liquido refrigerante consi-
gliato nel serbatoio fino al riferimento
livello max. e poi installare il tappo ser-
batoio liquido refrigerante.
12. Versare il liquido refrigerante consi-
gliato nel radiatore fino a riempirlo.
1. Tappo radiatore
1. Bullone drenaggio liquido refrigerante
1. Tappo serbatoio liquido refrigerante
2. Serbatoio liquido refrigerante
3. Bullone
Coppia di serraggio:
Bullone drenaggio liquido refrigeran-
te:
7.0 Nm (0.7 m·kgf, 5.1 ft·lbf)
U4C8H1H0.book Page 14 Saturday, June 9, 2007 12:45 PM

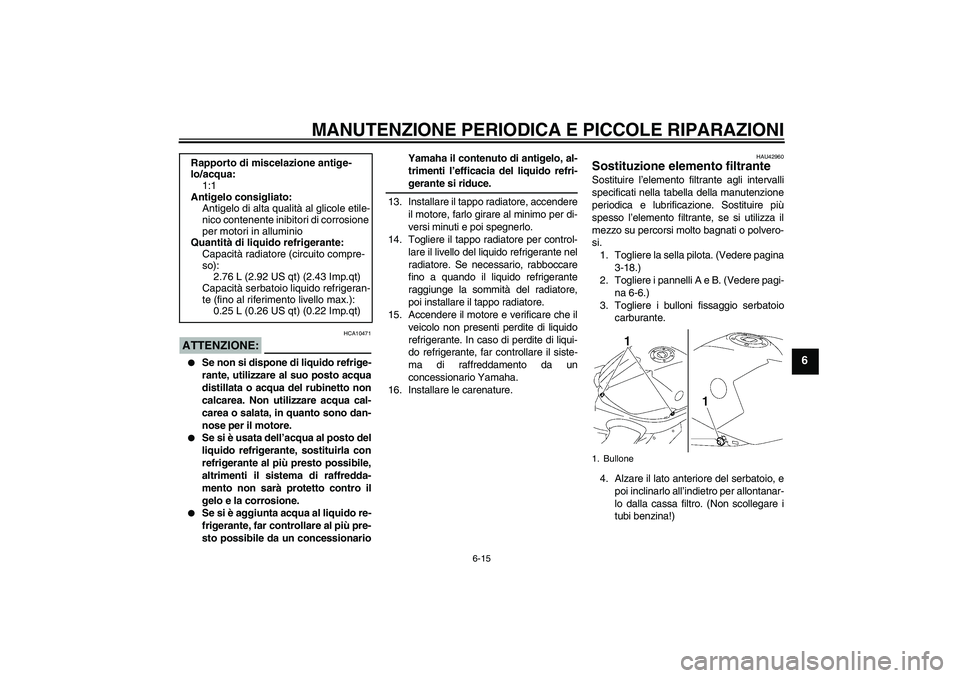

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-15
6
ATTENZIONE:
HCA10471


Se non si dispone di liquido refrige-
rante, utilizzare al suo posto acqua
distillata o acqua del rubinetto non
calcarea. Non utilizzare acqua cal-
carea o salata, in quanto sono dan-
nose per il motore.


Se si è usata dell’acqua al posto del
liquido refrigerante, sostituirla con
refrigerante al più presto possibile,
altrimenti il sistema di raffredda-
mento non sarà protetto contro il
gelo e la corrosione.


Se si è aggiunta acqua al liquido re-
frigerante, far controllare al più pre-
sto possibile da un concessionarioYamaha il contenuto di antigelo, al-
trimenti l’efficacia del liquido refri-
gerante si riduce.
13. Installare il tappo radiatore, accendere
il motore, farlo girare al minimo per di-
versi minuti e poi spegnerlo.
14. Togliere il tappo radiatore per control-
lare il livello del liquido refrigerante nel
radiatore. Se necessario, rabboccare
fino a quando il liquido refrigerante
raggiunge la sommità del radiatore,
poi installare il tappo radiatore.
15. Accendere il motore e verificare che il
veicolo non presenti perdite di liquido
refrigerante. In caso di perdite di liqui-
do refrigerante, far controllare il siste-
ma di raffreddamento da un
concessionario Yamaha.
16. Installare le carenature.
HAU42960
Sostituzione elemento filtrante Sostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Sostituire più
spesso l’elemento filtrante, se si utilizza il
mezzo su percorsi molto bagnati o polvero-
si.
1. Togliere la sella pilota. (Vedere pagina
3-18.)
2. Togliere i pannelli A e B. (Vedere pagi-
na 6-6.)
3. Togliere i bulloni fissaggio serbatoio
carburante.
4. Alzare il lato anteriore del serbatoio, e
poi inclinarlo all’indietro per allontanar-
lo dalla cassa filtro. (Non scollegare i
tubi benzina!) Rapporto di miscelazione antige-
lo/acqua:
1:1
Antigelo consigliato:
Antigelo di alta qualità al glicole etile-
nico contenente inibitori di corrosione
per motori in alluminio
Quantità di liquido refrigerante:
Capacità radiatore (circuito compre-
so):
2.76 L (2.92 US qt) (2.43 Imp.qt)
Capacità serbatoio liquido refrigeran-
te (fino al riferimento livello max.):
0.25 L (0.26 US qt) (0.22 Imp.qt)1. Bullone
U4C8H1H0.book Page 15 Saturday, June 9, 2007 12:45 PM

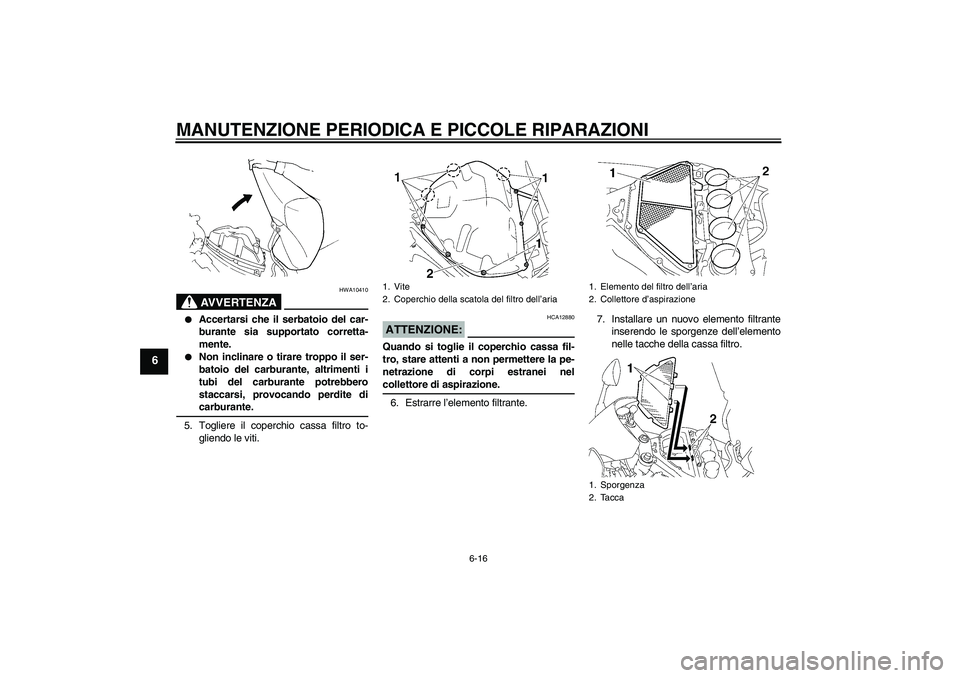

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-16
6
AVVERTENZA
HWA10410


Accertarsi che il serbatoio del car-
burante sia supportato corretta-
mente.


Non inclinare o tirare troppo il ser-
batoio del carburante, altrimenti i
tubi del carburante potrebbero
staccarsi, provocando perdite dicarburante.
5. Togliere il coperchio cassa filtro to-
gliendo le viti.
ATTENZIONE:
HCA12880
Quando si toglie il coperchio cassa fil-
tro, stare attenti a non permettere la pe-
netrazione di corpi estranei nelcollettore di aspirazione.
6. Estrarre l’elemento filtrante.7. Installare un nuovo elemento filtrante
inserendo le sporgenze dell’elemento
nelle tacche della cassa filtro.1. Vite
2. Coperchio della scatola del filtro dell’aria
1. Elemento del filtro dell’aria
2. Collettore d’aspirazione
1. Sporgenza
2. Tacca
U4C8H1H0.book Page 16 Saturday, June 9, 2007 12:45 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-17
6
ATTENZIONE:
HCA10480


Verificare che l’elemento del filtro
dell’aria sia alloggiato correttamen-
te nella scatola del filtro dell’aria.


Non si deve mai far funzionare il
motore senza l’elemento del filtro
dell’aria installato, altrimenti il pi-
stone (i pistoni) e/o il cilindro (i cilin-
dri) potrebbero usurarsieccessivamente.
8. Installare il coperchio cassa filtro in-
stallando le viti.
9. Posizionare il serbatoio carburante
nella sua posizione originaria, e poi in-
stallare i bulloni.AVVERTENZA
HWA12380


Prima di installare il serbatoio del
carburante, accertarsi che i tubi del
carburante non siano danneggiati.
Se uno dei tubi benzina è danneg-
giato, non avviare il motore. Fare
sostituire il tubo da un concessio-
nario Yamaha, altrimenti potrebbe-
ro verificarsi perdite di carburante.


Accertarsi che i tubi carburante sia-
no collegati e posati correttamente,
e che non siano schiacciati.


Accertarsi di posizionare il tubetto
di sfiato/troppopieno del serbatoio
carburante nella sua posizione ori-ginaria.
10. Installare i pannelli.
11. Installare la sella pilota.
HAU44730
Controllo del regime del minimo Fare eseguire il controllo e, se necessario,
la regolazione del regime del minimo da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
Avviare il motore e lasciarlo scaldare per di-
versi minuti a 1000–2000 giri/min, accele-
randolo di tanto in tanto a 4000–5000
giri/min.
1. Tubetto di sfiato/troppopieno del serbatoio
carburante
Regime del minimo:
1150–1250 giri/min
U4C8H1H0.book Page 17 Saturday, June 9, 2007 12:45 PM

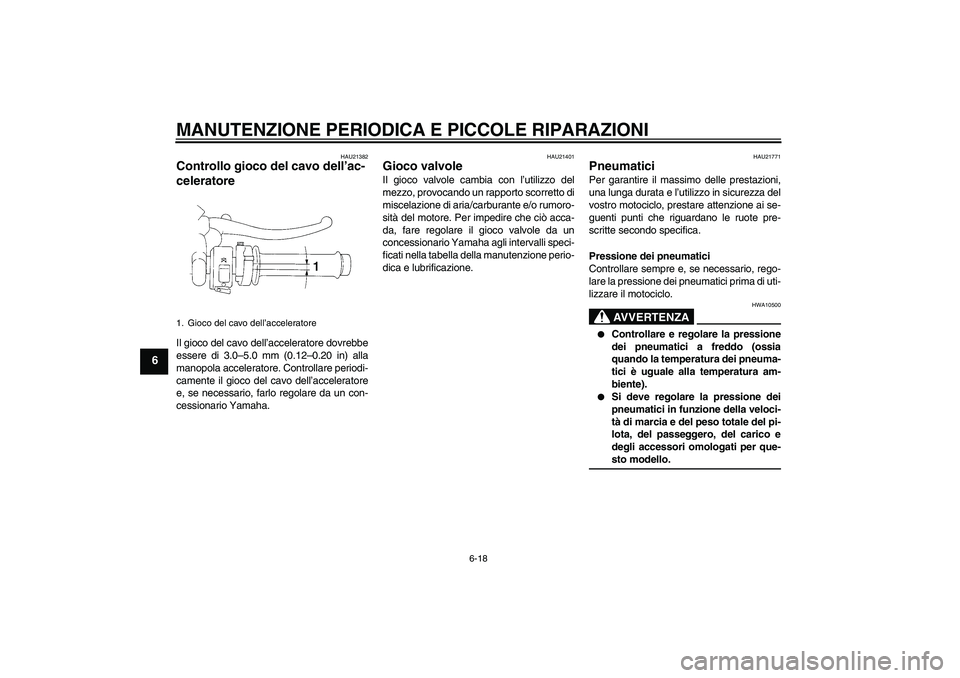

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-18
6
HAU21382
Controllo gioco del cavo dell’ac-
celeratore Il gioco del cavo dell’acceleratore dovrebbe
essere di 3.0–5.0 mm (0.12–0.20 in) alla
manopola acceleratore. Controllare periodi-
camente il gioco del cavo dell’acceleratore
e, se necessario, farlo regolare da un con-
cessionario Yamaha.
HAU21401
Gioco valvole Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
HAU21771
Pneumatici Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro motociclo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.
Pressione dei pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione dei pneumatici prima di uti-
lizzare il motociclo.
AVVERTENZA
HWA10500


Controllare e regolare la pressione
dei pneumatici a freddo (ossia
quando la temperatura dei pneuma-
tici è uguale alla temperatura am-
biente).


Si deve regolare la pressione dei
pneumatici in funzione della veloci-
tà di marcia e del peso totale del pi-
lota, del passeggero, del carico e
degli accessori omologati per que-sto modello.
1. Gioco del cavo dell’acceleratoreU4C8H1H0.book Page 18 Saturday, June 9, 2007 12:45 PM

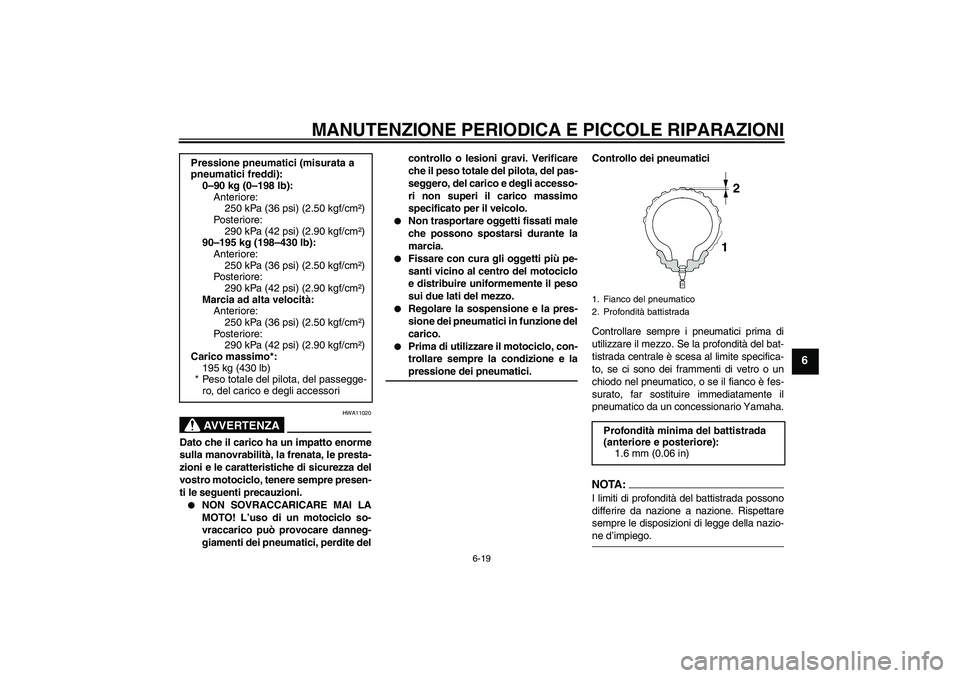

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-19
6
AVVERTENZA
HWA11020
Dato che il carico ha un impatto enorme
sulla manovrabilità, la frenata, le presta-
zioni e le caratteristiche di sicurezza del
vostro motociclo, tenere sempre presen-
ti le seguenti precauzioni.

NON SOVRACCARICARE MAI LA
MOTO! L’uso di un motociclo so-
vraccarico può provocare danneg-
giamenti dei pneumatici, perdite delcontrollo o lesioni gravi. Verificare
che il peso totale del pilota, del pas-
seggero, del carico e degli accesso-
ri non superi il carico massimo
specificato per il veicolo.


Non trasportare oggetti fissati male
che possono spostarsi durante la
marcia.


Fissare con cura gli oggetti più pe-
santi vicino al centro del motociclo
e distribuire uniformemente il peso
sui due lati del mezzo.


Regolare la sospensione e la pres-
sione dei pneumatici in funzione del
carico.


Prima di utilizzare il motociclo, con-
trollare sempre la condizione e lapressione dei pneumatici.Controllo dei pneumatici
Controllare sempre i pneumatici prima di
utilizzare il mezzo. Se la profondità del bat-
tistrada centrale è scesa al limite specifica-
to, se ci sono dei frammenti di vetro o un
chiodo nel pneumatico, o se il fianco è fes-
surato, far sostituire immediatamente il
pneumatico da un concessionario Yamaha.
NOTA:I limiti di profondità del battistrada possono
differire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-ne d’impiego. Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Po st e r io r e :
290 kPa (42 psi) (2.90 kgf/cm²)
90–195 kg (198–430 lb):
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Po st e r io r e :
290 kPa (42 psi) (2.90 kgf/cm²)
Marcia ad alta velocità:
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Po st e r io r e :
290 kPa (42 psi) (2.90 kgf/cm²)
Carico massimo*:
195 kg (430 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori1. Fianco del pneumatico
2. Profondità battistrada
Profondità minima del battistrada
(anteriore e posteriore):
1.6 mm (0.06 in)
U4C8H1H0.book Page 19 Saturday, June 9, 2007 12:45 PM

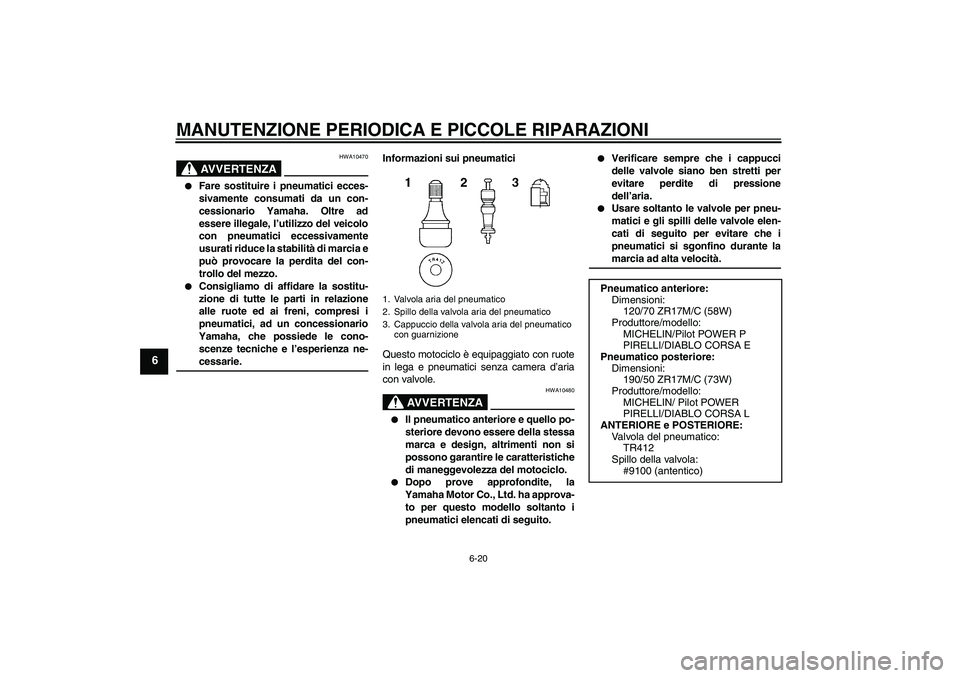

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-20
6
AVVERTENZA
HWA10470


Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia e
può provocare la perdita del con-
trollo del mezzo.


Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-cessarie.Informazioni sui pneumatici
Questo motociclo è equipaggiato con ruote
in lega e pneumatici senza camera d’aria
con valvole.
AVVERTENZA
HWA10480


Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti non si
possono garantire le caratteristiche
di maneggevolezza del motociclo.


Dopo prove approfondite, la
Yamaha Motor Co., Ltd. ha approva-
to per questo modello soltanto i
pneumatici elencati di seguito.


Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.


Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante lamarcia ad alta velocità.
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico
con guarnizione
Pneumatico anteriore:
Dimensioni:
120/70 ZR17M/C (58W)
Produttore/modello:
MICHELIN/Pilot POWER P
PIRELLI/DIABLO CORSA E
Pneumatico posteriore:
Dimensioni:
190/50 ZR17M/C (73W)
Produttore/modello:
MICHELIN/ Pilot POWER
PIRELLI/DIABLO CORSA L
ANTERIORE e POSTERIORE:
Valvola del pneumatico:
TR412
Spillo della valvola:
#9100 (antentico)
U4C8H1H0.book Page 20 Saturday, June 9, 2007 12:45 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-21
6
AVVERTENZA
HWA10600
Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.

Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il ri-
schio di scoppiare alle altissime ve-
locità.


Quando i pneumatici sono nuovi, è
possibile che abbiano una aderen-
za relativamente scarsa su determi-
nate superfici stradali, fino a
quando non si saranno “rodati”.
Pertanto, prima di lanciare il moto-
ciclo ad alta velocità, consigliamo
di guidare a velocità moderata per
circa 100 km (60 mi) dopo l’installa-
zione di un pneumatico nuovo.


Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.


Regolare sempre la pressione dei
pneumatici in funzione delle condi-zioni di utilizzo del mezzo.
HAU21960
Ruote in lega Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.

Prima di utilizzare il mezzo, controllare
sempre che i cerchi delle ruote non
presentino cricche, piegature o defor-
mazioni. Se si riscontrano danneggia-
menti, fare sostituire la ruota da un
concessionario Yamaha. Non tentare
di eseguire alcuna seppur piccola ripa-
razione alla ruota. In caso di deforma-
zioni o di cricche, la ruota va sostituita.


In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può compromettere le
prestazioni e la manovrabilità del mez-
zo e abbreviare la durata del pneuma-
tico.


Guidare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche.
HAU33890
Regolazione gioco della leva fri-
zione Il gioco della leva della frizione dovrebbe
essere di 10.0–15.0 mm (0.39–0.59 in)
come illustrato nella figura. Controllare pe-
riodicamente il gioco della leva della frizione
e regolarlo come segue, se necessario.
Per aumentare il gioco della leva della frizio-
ne, girare il bullone di regolazione in direzio-
ne (a). Per ridurre il gioco della leva della
frizione, girare il bullone di regolazione in di-
rezione (b).1. Bullone di regolazione gioco leva frizione
2. Gioco della leva frizione
U4C8H1H0.book Page 21 Saturday, June 9, 2007 12:45 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-22
6
NOTA:Se non si riesce ad ottenere il gioco secon-
do specifica della leva della frizione con il
metodo sopra descritto, procedere comesegue:
1. Girare completamente il bullone di re-
golazione sulla leva frizione in direzio-
ne (a) per allentare il cavo frizione.
2. Allentare il controdado sul carter.
3. Per aumentare il gioco della leva della
frizione, girare il dado di regolazione in
direzione (a). Per ridurre il gioco della
leva della frizione, girare il dado di re-
golazione in direzione (b).
4. Stringere il controdado.
HAU22270
Regolazione dell’interruttore del-
la luce stop del freno posteriore L’interruttore della luce stop del freno poste-
riore, attivato dal pedale del freno, si regola
correttamente quando la luce dello stop si
accende, nell’attimo prima dell’effettuazio-
ne della frenata. Se necessario, effettuare
la regolazione dell’interruttore dello stop
come segue:
Girare il dado di regolazione tenendo bloc-
cato in posizione l’interruttore della luce
stop del freno posteriore. Per anticipare
l’accensione dello stop, girare il dado di re-
golazione in direzione (a). Per ritardare l’ac-
censione dello stop, girare il dado di
regolazione in direzione (b).
HAU22390
Controllo delle pastiglie del freno
anteriore e posteriore Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU43062
Pastiglie freno anteriore
Le pinze freno anteriore sono equipaggiate
con due serie di pastiglie freno.
Ciascuna pastiglia freno anteriore è provvi-
sta di una o due scanalature indicatore
d’usura, che consentono di verificare l’usu-
ra pastiglia freno senza dover disassembla-
re il freno. Per controllare l’usura pastiglie
freni, controllare le scanalature indicatori
d’usura. Se una pastiglia freno si è consu-
1. Controdado
2. Dado di regolazione della leva frizione (car-
ter)
1. Interruttore luce stop posteriore
2. Dado di regolazione luce stop posteriore
1. Scanalatura indicatore d’usura pastiglia fre-
no
U4C8H1H0.book Page 22 Saturday, June 9, 2007 12:45 PM
