ECO mode YAMAHA YZF-R1 2008 Notices Demploi (in French)

CARACTÉRISTIQUES
8-2
8
Type de boîte de vitesses:
Prise constante, 6 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
38/15 (2.533)
2e:
33/16 (2.063)
3e:
37/21 (1.762)
4e:
35/23 (1.522)
5e:
30/22 (1.364)
6e:
33/26 (1.269)
Châssis:Type de cadre:
Simple berceau interrompu
Angle de chasse:
24.00 °
Chasse:
102.0 mm (4.02 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/70 ZR17M/C (58W)
Fabricant/modèle:
MICHELIN/Pilot POWER PFabricant/modèle:
PIRELLI/DIABLO CORSA E
(AUT)(BEL)(CHE)(CZE)(DEU)(DNK)(ESP)
(HUN)(ITA)(NLD)(NOR)(PRT)(SWE)
Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
190/50 ZR17M/C (73W)
Fabricant/modèle:
MICHELIN/ Pilot POWER
Fabricant/modèle:
PIRELLI/DIABLO CORSA L
(AUT)(BEL)(CHE)(CZE)(DEU)(DNK)(ESP)
(HUN)(ITA)(NLD)(NOR)(PRT)(SWE)Charge:Charge maximale:
195 kg (430 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)
Conditions de charge:
90–195 kg (198–430 lb)
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)Conduite à grande vitesse:
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)
Roue avant:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT3.50Roue arrière:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT6.00Frein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
U4C8F1F0.book Page 2 Wednesday, June 13, 2007 10:07 AM

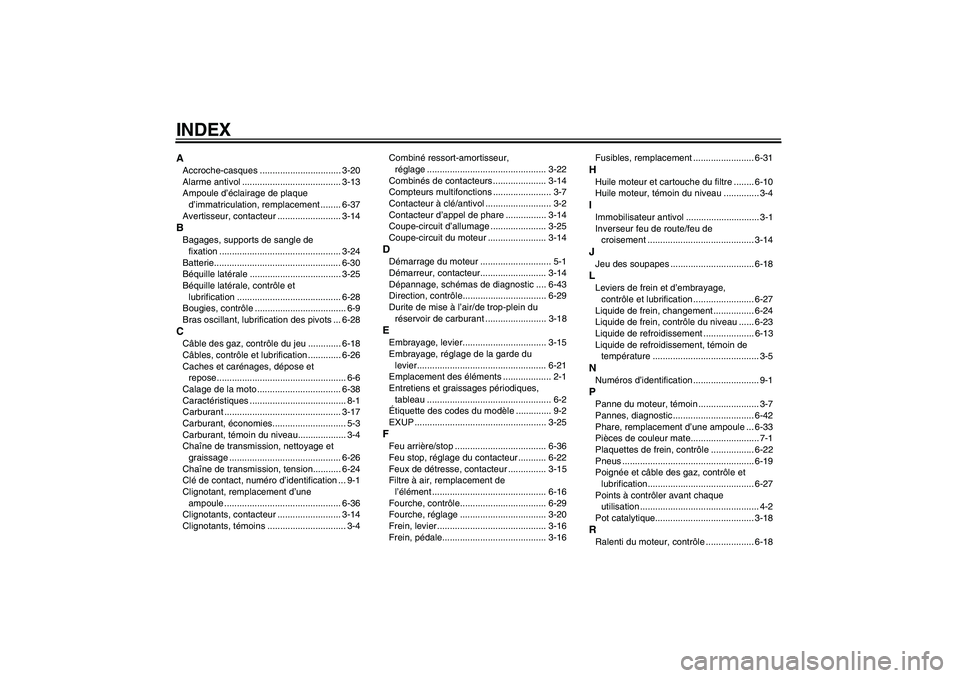

INDEXAAccroche-casques ................................ 3-20
Alarme antivol ....................................... 3-13
Ampoule d’éclairage de plaque
d’immatriculation, remplacement ........ 6-37
Avertisseur, contacteur ......................... 3-14BBagages, supports de sangle de
fixation ................................................ 3-24
Batterie.................................................. 6-30
Béquille latérale .................................... 3-25
Béquille latérale, contrôle et
lubrification ......................................... 6-28
Bougies, contrôle .................................... 6-9
Bras oscillant, lubrification des pivots ... 6-28CCâble des gaz, contrôle du jeu ............. 6-18
Câbles, contrôle et lubrification ............. 6-26
Caches et carénages, dépose et
repose................................................... 6-6
Calage de la moto ................................. 6-38
Caractéristiques ...................................... 8-1
Carburant .............................................. 3-17
Carburant, économies............................. 5-3
Carburant, témoin du niveau................... 3-4
Chaîne de transmission, nettoyage et
graissage ............................................ 6-26
Chaîne de transmission, tension........... 6-24
Clé de contact, numéro d’identification ... 9-1
Clignotant, remplacement d’une
ampoule .............................................. 6-36
Clignotants, contacteur ......................... 3-14
Clignotants, témoins ............................... 3-4Combiné ressort-amortisseur,
réglage ............................................... 3-22
Combinés de contacteurs ..................... 3-14
Compteurs multifonctions ....................... 3-7
Contacteur à clé/antivol .......................... 3-2
Contacteur d’appel de phare ................ 3-14
Coupe-circuit d’allumage ...................... 3-25
Coupe-circuit du moteur ....................... 3-14
DDémarrage du moteur ............................ 5-1
Démarreur, contacteur.......................... 3-14
Dépannage, schémas de diagnostic .... 6-43
Direction, contrôle................................. 6-29
Durite de mise à l’air/de trop-plein du
réservoir de carburant ........................ 3-18EEmbrayage, levier................................. 3-15
Embrayage, réglage de la garde du
levier................................................... 6-21
Emplacement des éléments ................... 2-1
Entretiens et graissages périodiques,
tableau ................................................. 6-2
Étiquette des codes du modèle .............. 9-2
EXUP .................................................... 3-25FFeu arrière/stop .................................... 6-36
Feu stop, réglage du contacteur ........... 6-22
Feux de détresse, contacteur ............... 3-15
Filtre à air, remplacement de
l’élément ............................................. 6-16
Fourche, contrôle.................................. 6-29
Fourche, réglage .................................. 3-20
Frein, levier ........................................... 3-16
Frein, pédale......................................... 3-16Fusibles, remplacement ........................ 6-31
HHuile moteur et cartouche du filtre ........ 6-10
Huile moteur, témoin du niveau .............. 3-4IImmobilisateur antivol ............................. 3-1
Inverseur feu de route/feu de
croisement .......................................... 3-14JJeu des soupapes ................................. 6-18LLeviers de frein et d’embrayage,
contrôle et lubrification ........................ 6-27
Liquide de frein, changement ................ 6-24
Liquide de frein, contrôle du niveau ...... 6-23
Liquide de refroidissement .................... 6-13
Liquide de refroidissement, témoin de
température .......................................... 3-5NNuméros d’identification .......................... 9-1PPanne du moteur, témoin ........................ 3-7
Pannes, diagnostic ................................ 6-42
Phare, remplacement d’une ampoule ... 6-33
Pièces de couleur mate........................... 7-1
Plaquettes de frein, contrôle ................. 6-22
Pneus .................................................... 6-19
Poignée et câble des gaz, contrôle et
lubrification.......................................... 6-27
Points à contrôler avant chaque
utilisation ............................................... 4-2
Pot catalytique....................................... 3-18RRalenti du moteur, contrôle ................... 6-18
U4C8F1F0.book Page 1 Saturday, June 9, 2007 12:23 PM
