PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-18
6
DAU44734

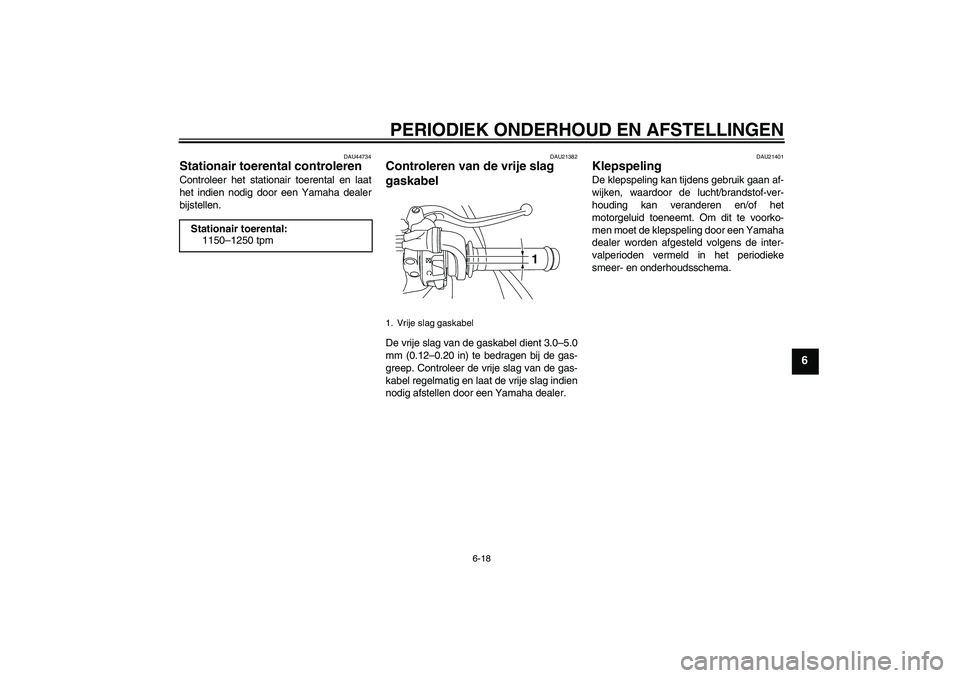

Stationair toerental controleren Controleer het stationair toerental en laat
het indien nodig door een Yamaha dealer
bijstellen.
DAU21382
Controleren van de vrije slag
gaskabel De vrije slag van de gaskabel dient 3.0–5.0
mm (0.12–0.20 in) te bedragen bij de gas-
greep. Controleer de vrije slag van de gas-
kabel regelmatig en laat de vrije slag indien
nodig afstellen door een Yamaha dealer.
DAU21401
Klepspeling De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema. Stationair toerental:
1150–1250 tpm
1. Vrije slag gaskabel
1
U14BD0D0.book Page 18 Friday, November 21, 2008 9:23 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-19
6
DAU21772
Banden Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.
Bandenspanning
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10501
Rijden met deze machine met een on-
juiste bandenspanning kan leiden tot
verlies van de controle met mogelijk ern-
stig letsel of overlijden tot gevolg.

De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).


De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor ditmodel is vastgesteld.
WAARSCHUWING
DWA10511
Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machinekan leiden tot een ongeval.Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op het
midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de band
scheurtjes vertoont, moet de band onmid-
dellijk door een Yamaha dealer worden ver-
vangen.
OPMERKINGDe slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-tijd de lokale voorschriften in acht. Bandenspanning (gemeten op koude
banden):
0–90 kg (0–198 lb):
Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
90–189 kg (198–417 lb):
Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Rijden met hoge snelheid:
Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Maximale belasting*:
189 kg (417 lb)
* Totaal gewicht van bestuurder, pas-
sagier, bagage en accessoires 1. Wang van band
2. BandprofieldiepteMinimale bandprofieldiepte (voor en
achter):
1.6 mm (0.06 in)
U14BD0D0.book Page 19 Friday, November 21, 2008 9:23 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-20
6
WAARSCHUWING
DWA10470


Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts ef-
fect op de rijstabiliteit, waardoor u
de macht over het stuur zou kunnen
verliezen.


De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de

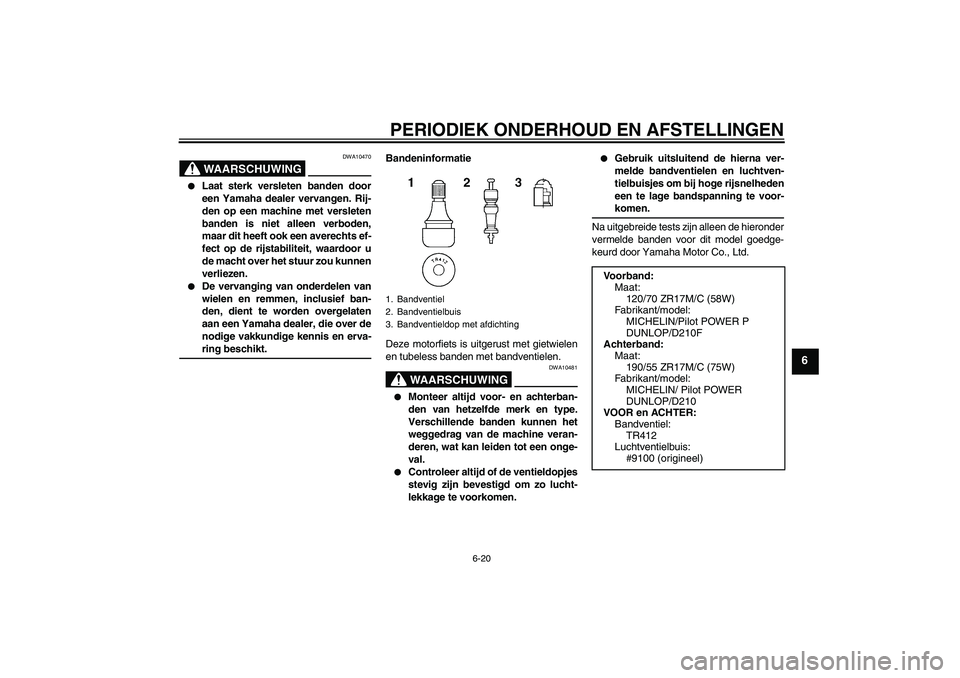

nodige vakkundige kennis en erva-ring beschikt.Bandeninformatie
Deze motorfiets is uitgerust met gietwielen
en tubeless banden met bandventielen.
WAARSCHUWING
DWA10481


Monteer altijd voor- en achterban-
den van hetzelfde merk en type.
Verschillende banden kunnen het
weggedrag van de machine veran-
deren, wat kan leiden tot een onge-
val.


Controleer altijd of de ventieldopjes
stevig zijn bevestigd om zo lucht-
lekkage te voorkomen.


Gebruik uitsluitend de hierna ver-
melde bandventielen en luchtven-
tielbuisjes om bij hoge rijsnelheden
een te lage bandspanning te voor-komen.
Na uitgebreide tests zijn alleen de hieronder
vermelde banden voor dit model goedge-
keurd door Yamaha Motor Co., Ltd.
1. Bandventiel
2. Bandventielbuis
3. Bandventieldop met afdichting
Voorband:
Maat:
120/70 ZR17M/C (58W)
Fabrikant/model:
MICHELIN/Pilot POWER P
DUNLOP/D210F
Achterband:
Maat:
190/55 ZR17M/C (75W)
Fabrikant/model:
MICHELIN/ Pilot POWER
DUNLOP/D210
VOOR en ACHTER:
Bandventiel:
TR412
Luchtventielbuis:
#9100 (origineel)
U14BD0D0.book Page 20 Friday, November 21, 2008 9:23 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-21
6
WAARSCHUWING
DWA10600
Deze motorfiets is uitgerust met speciale
banden die geschikt voor zeer hoge rij-
snelheden. Let op het volgende om deze
banden zo effectief mogelijk te kunnen
gebruiken.

Gebruik bij vervanging uitsluitend
het voorgeschreven type banden.
Bij andere banden is het risico op
een klapband bij zeer hoge rijsnel-
heden niet denkbeeldig.


Gloednieuwe banden bieden op
sommige typen wegdek relatief wei-
nig grip totdat ze zijn “ingereden”.
Het is dan ook verstandig de eerste
100 km (60 mi) nadat een nieuwe
band is aangebracht rustig te blij-
ven rijden en pas daarna de rijsnel-
heid te verhogen.


Voordat met hoge snelheid wordt
gereden moeten de banden zijn op-
gewarmd.


Pas de bandspanning steeds aanvolgens de rijomstandigheden.
DAU21960
Gietwielen Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.

Controleer de velgen voor iedere rit op
scheurtjes, verbuiging of kromtrekken.
Laat ingeval van schade het wiel door
een Yamaha dealer vervangen. Pro-
beer het wiel nooit zelf te repareren,
hoe klein de reparatie ook is. Vervang
een wiel dat vervormd is of haar-
scheurtjes vertoont.


Na het vervangen van een wiel of band
moet het wiel worden uitgebalanceerd.
Een niet uitgebalanceerd wiel zal mo-
gelijk slecht functioneren, of kan een
slechte wegligging en een verkorte le-
vensduur van de banden tot gevolg
hebben.


Rijd niet te snel direct na het verwisse-
len van een band. Het bandoppervlak
dient eerst te zijn ingereden voordat
het zijn optimale eigenschappen ver-
krijgt.

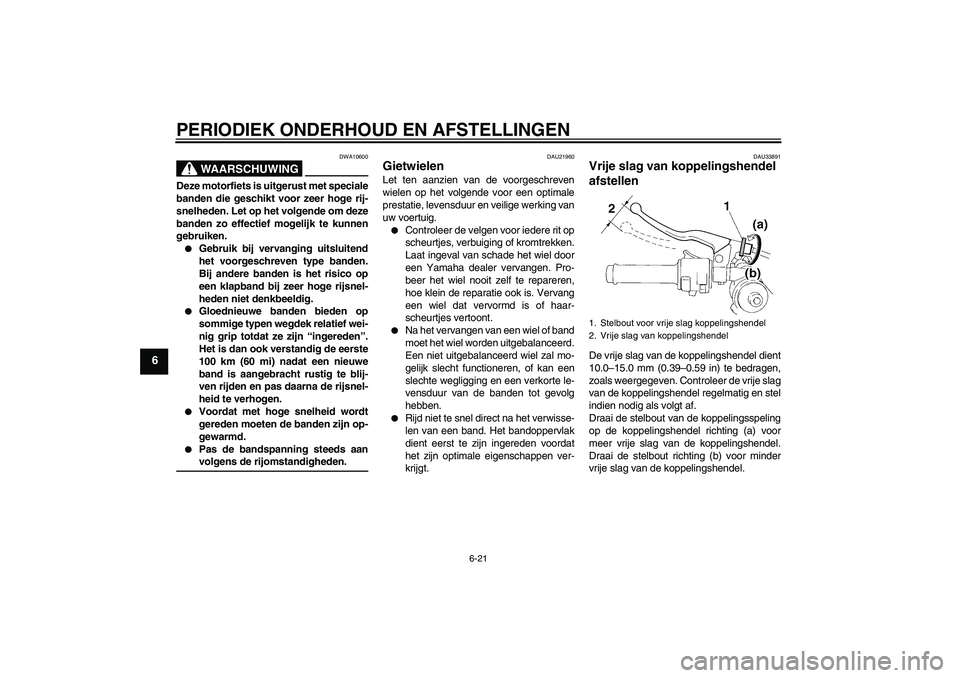

DAU33891
Vrije slag van koppelingshendel
afstellen De vrije slag van de koppelingshendel dient
10.0–15.0 mm (0.39–0.59 in) te bedragen,
zoals weergegeven. Controleer de vrije slag
van de koppelingshendel regelmatig en stel
indien nodig als volgt af.
Draai de stelbout van de koppelingsspeling
op de koppelingshendel richting (a) voor
meer vrije slag van de koppelingshendel.
Draai de stelbout richting (b) voor minder
vrije slag van de koppelingshendel.1. Stelbout voor vrije slag koppelingshendel
2. Vrije slag van koppelingshendel
U14BD0D0.book Page 21 Friday, November 21, 2008 9:23 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-22
6
OPMERKINGGa als volgt te werk als op de hierboven be-
schreven werkwijze de voorgeschreven
vrije slag van de koppelingshendel nietwordt gehaald.
1. Draai de stelbout bij de koppe-
lingshendel richting (a) om de koppe-
lingskabel losser te stellen.
2. Draai de borgmoer bij het carter los.
3. Draai de stelmoer van de koppelings-
speling richting (a) voor meer vrije slag
van de koppelingshendel. Draai de
stelmoer richting (b) voor minder vrije
slag van de koppelingshendel.
4. Draai de borgmoer aan.
DAU22272
Remlichtschakelaar afstellen Het remlicht, dat wordt geactiveerd door het
rempedaal, moet oplichten nét voordat de
remmen aangrijpen. Stel indien nodig de
remlichtschakelaar als volgt af.
Verdraai de stelmoer van de achterste rem-
lichtschakelaar en houd daarbij de remlicht-
schakelaar vast. Draai de stelmoer in de
richting (a) om het remlicht eerder te laten
branden. Draai de stelmoer in de richting (b)
om het remlicht later te laten branden.
DAU22390
Controleren van voor- en achter-
remblokken De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU43062
Remblokken voorrem
De remklauwen van de voorrem zijn voor-
zien van twee rembloksets.
Elk voorremblok heeft één of twee slijtage-
indicatorgroeven, zodat het remblok op slij-
tage kan worden gecontroleerd zonder de
rem te hoeven demonteren. Let op de slijta-
ge-indicatorgroeven om de remblokslijtage
te controleren. Wanneer een remblok zover
1. Borgmoer
2. Stelmoer voor vrije slag remhendel (carter)
1
2
(a)(b)
1. Remlichtschakelaar
2. Stelmoer remlichtschakelaar
1
(a)
(b) 2
1. Slijtage-indicatorgroef remblok
1
1
U14BD0D0.book Page 22 Friday, November 21, 2008 9:23 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-23
6
is afgesleten dat een slijtage-indicatorgroef
bijna zichtbaar is, vraag dan een Yamaha-
dealer de remblokken als set te vervangen.
DAU22500
Remblokken achterrem
Controleer elk achterremblok op schade en
meet de remvoeringsdikte. Als een remblok
beschadigd is of als de remvoeringsdikte
minder is dan 1.0 mm (0.04 in), vraag dan
een Yamaha dealer de remblokken als set
te vervangen.
DAU22580
Controleren van remvloeistofni-
veau Voorrem
Achterrem
Bij een tekort aan remvloeistof kan lucht het
remsysteem binnendringen, waarna de
remwerking mogelijk minder effectief is.Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat en vul indien nodig bij.
Een laag remvloeistofniveau wijst mogelijk
op verregaande remblokslijtage en/of lekka-
ge in het remsysteem. Als het remvloeistof-
niveau laag is, controleer dan de
remblokken op slijtage en het remsysteem
op lekkage.
Neem de volgende voorzorgsmaatregelen
in acht:


Bij het controleren van het remvloei-
stofniveau moet het bovenvlak van het
remvloeistofreservoir horizontaal
staan.


Gebruik uitsluitend de voorgeschreven
kwaliteit remvloeistof, anders kunnen
de rubber afdichtingen verslechteren
en zo lekkage en slechte remwerking
teweegbrengen.


Vul bij met hetzelfde type remvloeistof.
Bij vermengen van verschillende typen
remvloeistof kunnen schadelijke che-
mische reacties optreden en kan de
remwerking verslechteren.


Pas op en zorg dat tijdens bijvullen
geen water het remvloeistofreservoir
kan binnendringen. Water zal het
1. Remvoeringdikte
1
1. Merkstreep minimumniveau
1. Merkstreep minimumniveau
11
Aanbevolen remvloeistof:
DOT 4
U14BD0D0.book Page 23 Friday, November 21, 2008 9:23 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-24
6
kookpunt van de remvloeistof aanzien-
lijk verlagen zodat dampbelvorming
kan optreden.


Remvloeistof kan gelakte of kunststof
onderdelen aantasten. Veeg gemorste
remvloeistof steeds direct af.


Naarmate de remblokken afslijten, zal
het remvloeistofniveau geleidelijk ver-
der dalen. Vraag echter wel een
Yamaha dealer om een inspectie als
het remvloeistofniveau plotseling sterk
is gedaald.

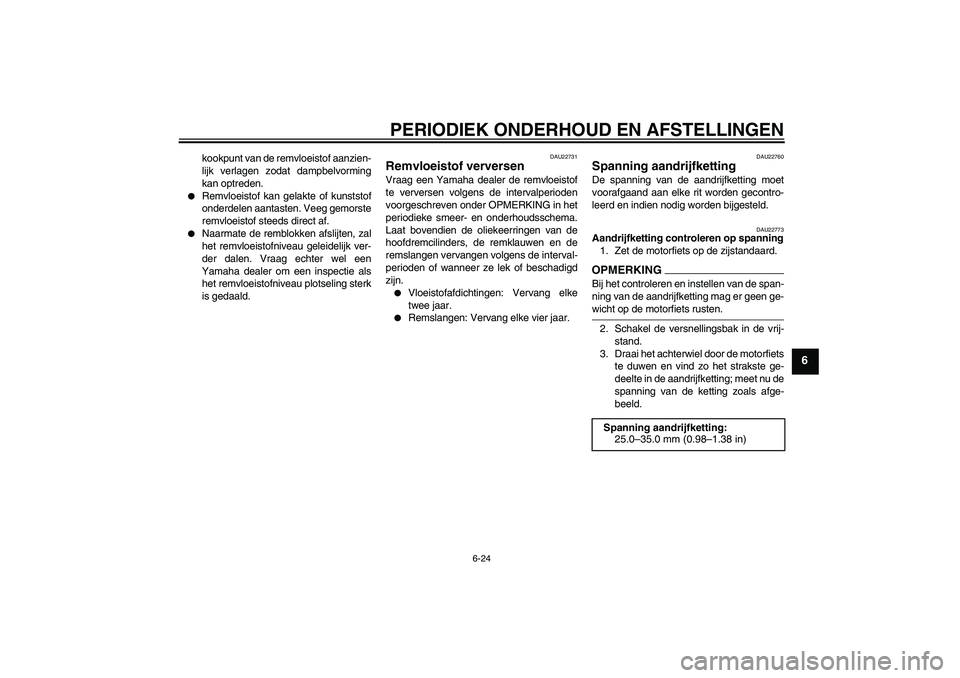

DAU22731
Remvloeistof verversen Vraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven onder OPMERKING in het
periodieke smeer- en onderhoudsschema.
Laat bovendien de oliekeerringen van de
hoofdremcilinders, de remklauwen en de
remslangen vervangen volgens de interval-
perioden of wanneer ze lek of beschadigd
zijn.

Vloeistofafdichtingen: Vervang elke
twee jaar.


Remslangen: Vervang elke vier jaar.
DAU22760
Spanning aandrijfketting De spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU22773
Aandrijfketting controleren op spanning
1. Zet de motorfiets op de zijstandaard.OPMERKINGBij het controleren en instellen van de span-
ning van de aandrijfketting mag er geen ge-wicht op de motorfiets rusten.
2. Schakel de versnellingsbak in de vrij-
stand.
3. Draai het achterwiel door de motorfiets
te duwen en vind zo het strakste ge-
deelte in de aandrijfketting; meet nu de
spanning van de ketting zoals afge-
beeld.
Spanning aandrijfketting:
25.0–35.0 mm (0.98–1.38 in)
U14BD0D0.book Page 24 Friday, November 21, 2008 9:23 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
6
4. Stel de spanning van de ketting als
volgt bij als deze niet correct is.
DAU34314
Om de spanning van de aandrijfketting
af te stellen
1. Draai de wielasmoer los en draai dan
de borgmoeren los aan beide zijden
van de achterbrug.
2. Draai om de aandrijfketting strakker te
stellen de stelbout aan beide uiteinden
van de achterbrug in de richting (a).
Stel de ketting losser door de stelbout
aan beide uiteinden van de achterbrug
in de richting (b) te draaien en dan het
achterwiel naar voren te drukken. LET
OP: Een onjuiste kettingspanning
leidt tot overbelasting van de motor
en andere essentiëIe onderdelen
van de machine en kan resulteren inoverslaan of breken van de ketting.
Houd om dit te voorkomen de ket-
tingspanning binnen de gespecifi-
ceerde waarden.
[DCA10571]
OPMERKINGGebruik voor een goede wieluitlijning de uit-
lijnmerktekens aan beide zijden van de ach-
terbrug, om zeker te zijn dat beidestelmoeren dezelfde positie hebben.
3. Trek de asmoer en daarna de borg-
moeren aan met de voorgeschreven
aanhaalmomenten.
1. Spanning aandrijfketting
1
1. Wielasmoer
2. Kettingspanner
3. Stelbout spanning aandrijfketting
4. Borgmoer
5. Uitlijnmerktekens
(b) (a)
5
12 34
Aanhaalmomenten:
Wielasmoer:
150 Nm (15.0 m·kgf, 110 ft·lbf)
Borgmoer:
16 Nm (1.6 m·kgf, 11 ft·lbf)
U14BD0D0.book Page 25 Friday, November 21, 2008 9:23 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
6
DAU23023
Aandrijfketting reinigen en sme-
ren De aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.LET OP
DCA10581
De aandrijfketting moet worden ge-
smeerd nadat de motorfiets is gewassenof ermee in de regen is gereden.
1. Reinig de aandrijfketting met petro-
leum en een zacht borsteltje. LET OP:
Reinig de aandrijfketting niet met
stoomreinigers, hogedrukreinigers
of ongeschikte oplosmiddelen om
schade aan de O-ringen te voorko-
men.
[DCA11121]
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met
speciale smering voor o-ringkettingen.
LET OP: Breng geen motorolie of
andere smeermiddelen aan op de
aandrijfketting, deze kunnen stof-
fen bevatten die de O-ringen kun-
nen beschadigen.
[DCA11111]DAU23101
Kabels controleren en smeren De werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te vervan-
gen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Schade aan de buitenkabel kan de kabel-
werking hinderen en leiden tot roestvor-
ming op de binnenkabel. Vervang een
beschadigde kabel zo snel mogelijk om
onveilige omstandigheden te voorko-
men.
[DWA10721]DAU23111
Controleren en smeren van gas-
greep en gaskabel De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Smeer ook de gaskabel volgens de interval-
tijden gespecificeerd in het periodiek onder-
houdsschema.
Aanbevolen smeermiddel:
Motorolie
U14BD0D0.book Page 26 Friday, November 21, 2008 9:23 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-27
6

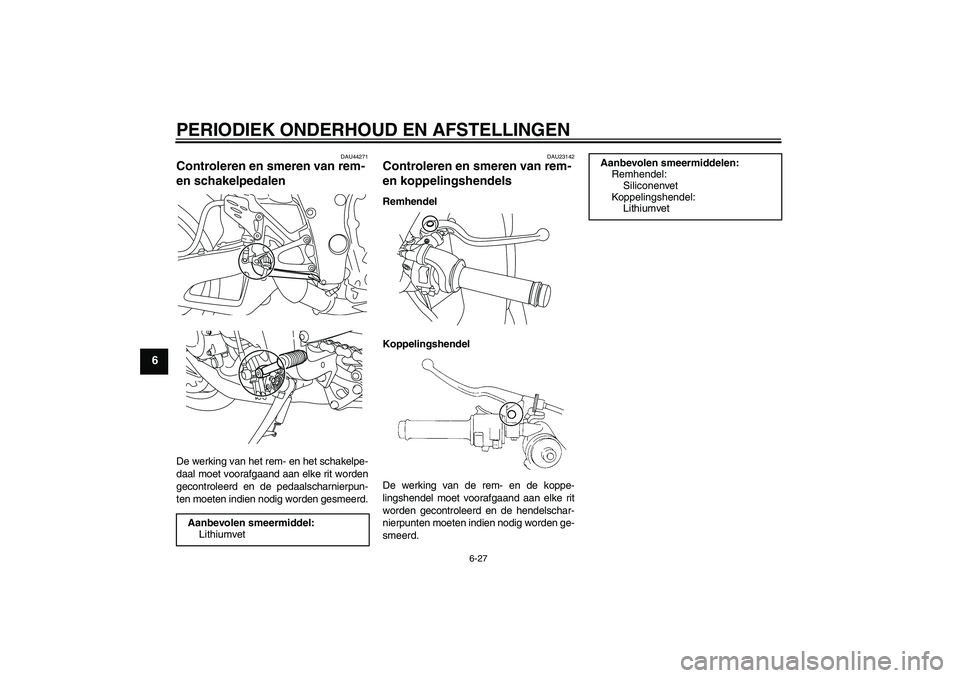

DAU44271
Controleren en smeren van rem-
en schakelpedalen De werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden gesmeerd.
DAU23142
Controleren en smeren van rem-
en koppelingshendels Remhendel
Koppelingshendel
De werking van de rem- en de koppe-
lingshendel moet voorafgaand aan elke rit
worden gecontroleerd en de hendelschar-
nierpunten moeten indien nodig worden ge-
smeerd. Aanbevolen smeermiddel:
Lithiumvet
Aanbevolen smeermiddelen:
Remhendel:
Siliconenvet
Koppelingshendel:
Lithiumvet
U14BD0D0.book Page 27 Friday, November 21, 2008 9:23 AM
