ESPECIFICACIONES
8-1
8
Dimensiones:Longitud total:
2070 mm (81.5 in)
Anchura total:
715 mm (28.1 in)
Altura total:
1130 mm (44.5 in)
Altura del asiento:
835 mm (32.9 in)
Distancia entre ejes:
1415 mm (55.7 in)
Holgura mínima al suelo:
135 mm (5.31 in)
Radio de giro mínimo:
3500 mm (137.8 in)Peso:Con aceite y combustible:
206.0 kg (454 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, DOHC
Disposición de cilindros:
4 cilindros en paralelo inclinados hacia
adelante
Cilindrada:
998.0 cm³
Calibre × Carrera:
78.0 × 52.2 mm (3.07 × 2.06 in)
Relación de compresión:
12.70 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Tipo:
SAE 10W-40 o SAE 10W-50 o SAE 15W-
40 o SAE 20W-40 o SAE 20W-50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin cartucho de repuesto del filtro de
aceite:
3.73 L (3.94 US qt, 3.28 Imp.qt)
Con cartucho de repuesto del filtro de
aceite:
3.93 L (4.15 US qt, 3.46 Imp.qt)Sistema de refrigeración:Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacidad del radiador (incluidas todas las
rutas):
2.73 L (2.89 US qt, 2.40 Imp.qt)Filtro de aire:Filtro de aire:
Elemento de papel revestido con aceiteCombustible:Combustible recomendado:
Únicamente gasolina super sin plomo
Capacidad del depósito de combustible:
18.0 L (4.76 US gal, 3.96 Imp.gal)
Cantidad de reserva de combustible:
3.1 L (0.82 US gal, 0.68 Imp.gal)Inyección de gasolina:Cuerpo del acelerador:
Tipo / cantidad:
45EIDW/1
Bujía(s):Fabricante/modelo:
NGK/LMAR9E-J
Distancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)Embrague:Tipo de embrague:
Multidisco en baño de aceiteTransmisión:Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
65/43 (1.512)
Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria:
47/17 (2.765)
Tipo de transmisión:
Velocidad 6, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes:
1a:
38/15 (2.533)
2a:
33/16 (2.063)
3a:
37/21 (1.762)
4a:
35/23 (1.522)
5a:
30/22 (1.364)
6a:
33/26 (1.269)
U14BS0S0.book Page 1 Friday, November 21, 2008 9:23 AM

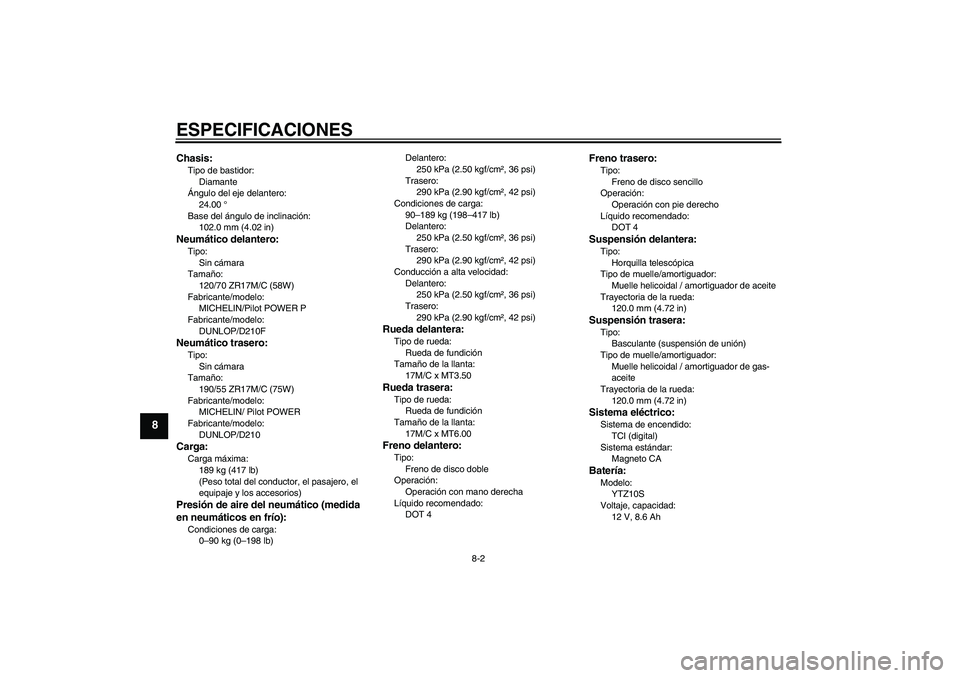

ESPECIFICACIONES
8-2
8
Chasis:Tipo de bastidor:
Diamante
Ángulo del eje delantero:
24.00 °
Base del ángulo de inclinación:
102.0 mm (4.02 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
120/70 ZR17M/C (58W)
Fabricante/modelo:
MICHELIN/Pilot POWER P
Fabricante/modelo:
DUNLOP/D210FNeumático trasero:Tipo:
Sin cámara
Tamaño:
190/55 ZR17M/C (75W)
Fabricante/modelo:
MICHELIN/ Pilot POWER
Fabricante/modelo:
DUNLOP/D210Carga:Carga máxima:
189 kg (417 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
Condiciones de carga:
90–189 kg (198–417 lb)
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
Conducción a alta velocidad:
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
Rueda delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT3.50Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT6.00Freno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4
Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
120.0 mm (4.72 in)Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda:
120.0 mm (4.72 in)Sistema eléctrico:Sistema de encendido:
TCI (digital)
Sistema estándar:
Magneto CABatería:Modelo:
YTZ10S
Voltaje, capacidad:
12 V, 8.6 Ah
U14BS0S0.book Page 2 Friday, November 21, 2008 9:23 AM

ESPECIFICACIONES
8-3
8
Faro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro delantero:
12 V, 55 W × 2
Luz de freno y posterior:
LED
Luz de intermitencia delantera:
12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 2
Luz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
LED
Testigo de luz de carretera:
LED
Luz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia:
LED
Luz de aviso del nivel de gasolina:
LED
Luz de alarma de temperatura del
refrigerante:
LED
Luz de aviso de avería en el motor:
LEDLuz de aviso del amortiguador de la dirección:
LED
Luz indicadora del sistema inmovilizador:
LED
Luz indicadora de la sincronización del
cambio:
LED
Fusibles:Fusible principal:
50.0 A
Fusible del faro:
20.0 A
Fusible del sistema de intermitencia:
7.5 A
Fusible de encendido:
15.0 A
Fusible del ventilador del radiador:
15.0 A × 2
Fusible de la luz de intermitencia:
7.5 A
Fusible del sistema de inyección de gasolina:
15.0 A
Fusible del amortiguador de la dirección:
7.5 A
Fusible de repuesto:
7.5 A
Fusible de la válvula de la mariposa eléctrica:
7.5 A
U14BS0S0.book Page 3 Friday, November 21, 2008 9:23 AM

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU26351
Números de identificación Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-ción.
1. Número de identificación de la llave
2. Llave de registro de nuevo código (llave roja)
3. Llaves normales (llave negra)
1. Número de identificación del vehículo
1
U14BS0S0.book Page 1 Friday, November 21, 2008 9:23 AM

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU26520
Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del pasajero.
(Véase la página 3-23.) Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando solici-
te repuestos a un concesionario Yamaha.1. Etiqueta del modelo
1
U14BS0S0.book Page 2 Friday, November 21, 2008 9:23 AM

INDEXAAceite del motor y cartucho del filtro de
aceite .................................................. 6-13
Alarma antirrobo (opcional)................... 3-17
Almacenamiento ..................................... 7-4
Apoyo de la motocicleta ........................ 6-37
Arranque del motor ................................. 5-1
Asientos ................................................ 3-23BBatería .................................................. 6-31
Bombilla de la luz de la matrícula,
cambio ................................................ 6-36
Bombilla del faro, cambio...................... 6-34
Bombilla del intermitente, cambio ......... 6-35
Bombilla de una luz de posición,
cambio ................................................ 6-36
Bujías, comprobación ........................... 6-12CCaballete lateral .................................... 3-30
Caballete lateral, comprobación y
engrase............................................... 6-29
Cables, comprobación y engrase ......... 6-27
Cadena de transmisión, limpieza y
engrase............................................... 6-27
Cambio.................................................... 5-2
Carenados y paneles, desmontaje y
montaje ................................................. 6-9
Catalizador ............................................ 3-22
Cojinetes de las ruedas,
comprobación ..................................... 6-31
Color mate, precaución ........................... 7-1
Compartimento portaobjetos................. 3-25
Conjunto amortiguador, ajuste .............. 3-28Conmutador de la luz de cruce/
carretera ............................................. 3-17
Consumo de gasolina, consejos para
reducirlo ............................................... 5-3
Cuadros de identificación de averías ... 6-42
Cuidados ................................................ 7-1
DDirección, comprobación ...................... 6-30
D-mode (modo de conducción) .............. 3-1EEspecificaciones ..................................... 8-1
Espejos retrovisores ............................. 3-25
Estacionamiento ..................................... 5-4
Etiqueta del modelo ................................ 9-2FFiltro de aire.......................................... 6-18
Fusibles, cambio................................... 6-32GGasolina ............................................... 3-21HHolgura de la válvula ............................ 6-19
Horquilla delantera, ajuste .................... 3-26
Horquilla delantera, comprobación ....... 6-29IIdentificación de averías ....................... 6-41
Indicador multifunción............................. 3-8
Información relativa a la seguridad......... 1-1
Interruptor de arranque......................... 3-18
Interruptor de intermitencia................... 3-17
Interruptor de la bocina......................... 3-18
Interruptor de la luz de freno trasero,
ajuste.................................................. 6-23
Interruptor de luces de emergencia ...... 3-18
Interruptor de paro del motor ................ 3-18Interruptor de ráfagas............................ 3-17
Interruptores del manillar ...................... 3-17
Interruptor principal/Bloqueo de
dirección ............................................... 3-2
JJuego de herramientas ........................... 6-1
Juego de la cadena de transmisión ...... 6-25
Juego libre de la maneta de
embrague, ajuste ................................ 6-22
Juego libre del cable del acelerador,
comprobación ..................................... 6-19LLíquido de freno, comprobación............ 6-24
Líquido de frenos, cambio ..................... 6-25
Líquido refrigerante ............................... 6-15
Luces indicadoras de intermitencia ......... 3-4
Luz de aviso de avería del motor ............ 3-7
Luz de aviso del amortiguador de la
dirección ............................................... 3-7
Luz de aviso de la temperatura del
líquido refrigerante ................................ 3-5
Luz de aviso del nivel de aceite .............. 3-4
Luz de aviso del nivel de gasolina .......... 3-5
Luz de freno/piloto trasero .................... 6-35
Luz indicadora de la sincronización del
cambio .................................................. 3-7
Luz indicadora del sistema
inmovilizador ......................................... 3-7
Luz indicadora de punto muerto.............. 3-4MManeta de embrague ............................ 3-19
Maneta de freno .................................... 3-19
Manetas de freno y embrague,
comprobación y engrase .................... 6-28
U14BS0S0.book Page 1 Friday, November 21, 2008 9:23 AM

INDEX
Mantenimiento, sistema de control de
emisiones ............................................. 6-3
Mantenimiento y engrase, periódicos ..... 6-5NNeumáticos........................................... 6-20
Número de identificación de la llave ....... 9-1
Número de identificación del vehículo .... 9-1
Números de identificación ...................... 9-1PPastillas de freno delantero y trasero,
comprobación ..................................... 6-23
Pedal de cambio ................................... 3-19
Pedal de freno ...................................... 3-20
Pedales de freno y cambio,
comprobación y engrase .................... 6-28
Portacascos .......................................... 3-24
Posición de la estribera del conductor,
ajuste .................................................. 3-25
Puño del acelerador y cable,
comprobación y engrase .................... 6-28RRalentí del motor, comprobación.......... 6-19
Rodaje del motor .................................... 5-3
Rueda (delantera)................................. 6-38
Ruedas ................................................. 6-22
Rueda (trasera) .................................... 6-40SSistema de corte del circuito de
encendido ........................................... 3-31
Sistema inmovilizador............................. 3-1
Situación de las piezas ........................... 2-1
Soportes de la correa del equipaje ....... 3-30TTapón del depósito de gasolina............ 3-20Testigo de luces de carretera..................3-4
Testigos y luces de advertencia ..............3-4
Tubo respiradero/rebose del depósito
de combustible .................................... 3-22
U14BS0S0.book Page 2 Friday, November 21, 2008 9:23 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

IMPRESO EN PAPEL RECICLADO
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2008.11-1.7×1 CR
(S)
DIC183
