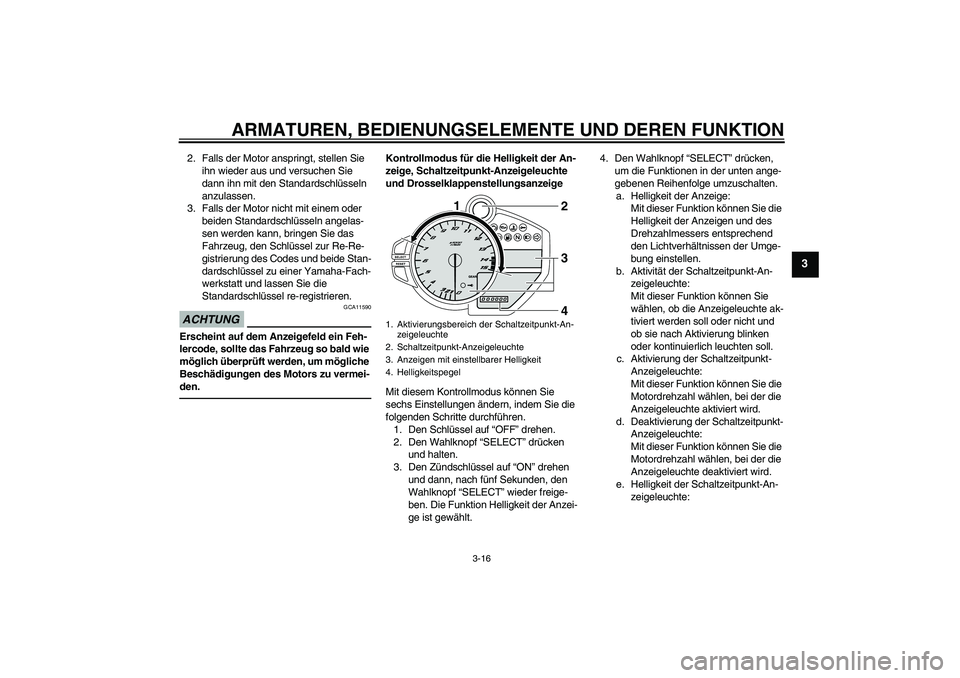

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3
2. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
3. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Re-
gistrierung des Codes und beide Stan-
dardschlüssel zu einer Yamaha-Fach-
werkstatt und lassen Sie die
Standardschlüssel re-registrieren.ACHTUNG
GCA11590
Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Fahrzeug so bald wie
möglich überprüft werden, um mögliche
Beschädigungen des Motors zu vermei-
den.
Kontrollmodus für die Helligkeit der An-
zeige, Schaltzeitpunkt-Anzeigeleuchte
und Drosselklappenstellungsanzeige
Mit diesem Kontrollmodus können Sie
sechs Einstellungen ändern, indem Sie die
folgenden Schritte durchführen.
1. Den Schlüssel auf “OFF” drehen.
2. Den Wahlknopf “SELECT” drücken
und halten.
3. Den Zündschlüssel auf “ON” drehen
und dann, nach fünf Sekunden, den
Wahlknopf “SELECT” wieder freige-
ben. Die Funktion Helligkeit der Anzei-
ge ist gewählt.4. Den Wahlknopf “SELECT” drücken,
um die Funktionen in der unten ange-
gebenen Reihenfolge umzuschalten.
a. Helligkeit der Anzeige:
Mit dieser Funktion können Sie die
Helligkeit der Anzeigen und des
Drehzahlmessers entsprechend
den Lichtverhältnissen der Umge-
bung einstellen.
b. Aktivität der Schaltzeitpunkt-An-
zeigeleuchte:
Mit dieser Funktion können Sie
wählen, ob die Anzeigeleuchte ak-
tiviert werden soll oder nicht und
ob sie nach Aktivierung blinken
oder kontinuierlich leuchten soll.
c. Aktivierung der Schaltzeitpunkt-
Anzeigeleuchte:
Mit dieser Funktion können Sie die
Motordrehzahl wählen, bei der die
Anzeigeleuchte aktiviert wird.
d. Deaktivierung der Schaltzeitpunkt-
Anzeigeleuchte:
Mit dieser Funktion können Sie die
Motordrehzahl wählen, bei der die
Anzeigeleuchte deaktiviert wird.
e. Helligkeit der Schaltzeitpunkt-An-
zeigeleuchte:1. Aktivierungsbereich der Schaltzeitpunkt-An-
zeigeleuchte
2. Schaltzeitpunkt-Anzeigeleuchte
3. Anzeigen mit einstellbarer Helligkeit
4. Helligkeitspegel
1
2
3
4
U14BG2G0.book Page 16 Tuesday, June 15, 2010 3:37 PM
Page 32 of 114

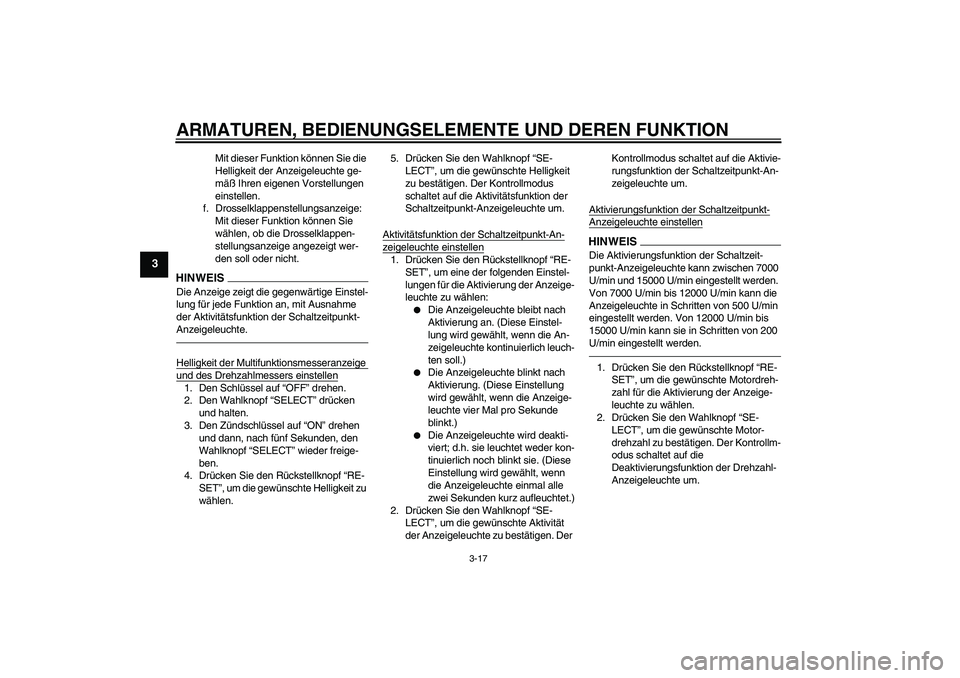

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
3
Mit dieser Funktion können Sie die
Helligkeit der Anzeigeleuchte ge-
mäß Ihren eigenen Vorstellungen
einstellen.
f. Drosselklappenstellungsanzeige:
Mit dieser Funktion können Sie
wählen, ob die Drosselklappen-
stellungsanzeige angezeigt wer-
den soll oder nicht.
HINWEISDie Anzeige zeigt die gegenwärtige Einstel-
lung für jede Funktion an, mit Ausnahme
der Aktivitätsfunktion der Schaltzeitpunkt-
Anzeigeleuchte.Helligkeit der Multifunktionsmesseranzeige und des Drehzahlmessers einstellen1. Den Schlüssel auf “OFF” drehen.
2. Den Wahlknopf “SELECT” drücken
und halten.
3. Den Zündschlüssel auf “ON” drehen
und dann, nach fünf Sekunden, den
Wahlknopf “SELECT” wieder freige-
ben.
4. Drücken Sie den Rückstellknopf “RE-
SET”, um die gewünschte Helligkeit zu
wählen.5. Drücken Sie den Wahlknopf “SE-
LECT”, um die gewünschte Helligkeit
zu bestätigen. Der Kontrollmodus
schaltet auf die Aktivitätsfunktion der
Schaltzeitpunkt-Anzeigeleuchte um.
Aktivitätsfunktion der Schaltzeitpunkt-An-
zeigeleuchte einstellen1. Drücken Sie den Rückstellknopf “RE-
SET”, um eine der folgenden Einstel-
lungen für die Aktivierung der Anzeige-
leuchte zu wählen:
Die Anzeigeleuchte bleibt nach
Aktivierung an. (Diese Einstel-
lung wird gewählt, wenn die An-
zeigeleuchte kontinuierlich leuch-
ten soll.)
Die Anzeigeleuchte blinkt nach
Aktivierung. (Diese Einstellung
wird gewählt, wenn die Anzeige-
leuchte vier Mal pro Sekunde
blinkt.)
Die Anzeigeleuchte wird deakti-
viert; d.h. sie leuchtet weder kon-
tinuierlich noch blinkt sie. (Diese
Einstellung wird gewählt, wenn
die Anzeigeleuchte einmal alle
zwei Sekunden kurz aufleuchtet.)
2. Drücken Sie den Wahlknopf “SE-
LECT”, um die gewünschte Aktivität
der Anzeigeleuchte zu bestätigen. Der Kontrollmodus schaltet auf die Aktivie-
rungsfunktion der Schaltzeitpunkt-An-
zeigeleuchte um.
Aktivierungsfunktion der Schaltzeitpunkt-
Anzeigeleuchte einstellenHINWEI
S
Die Aktivierungsfunktion der Schaltzeit-
punkt-Anzeigeleuchte kann zwischen 7000
U/min und 15000 U/min eingestellt werden.
Von 7000 U/min bis 12000 U/min kann die
Anzeigeleuchte in Schritten von 500 U/min
eingestellt werden. Von 12000 U/min bis
15000 U/min kann sie in Schritten von 200
U/min eingestellt werden.1. Drücken Sie den Rückstellknopf “RE-
SET”, um die gewünschte Motordreh-
zahl für die Aktivierung der Anzeige-
leuchte zu wählen.
2. Drücken Sie den Wahlknopf “SE-
LECT”, um die gewünschte Motor-
drehzahl zu bestätigen. Der Kontrollm-
odus schaltet auf die
Deaktivierungsfunktion der Drehzahl-
Anzeigeleuchte um.
U14BG2G0.book Page 17 Tuesday, June 15, 2010 3:37 PM
Page 33 of 114
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-18
3

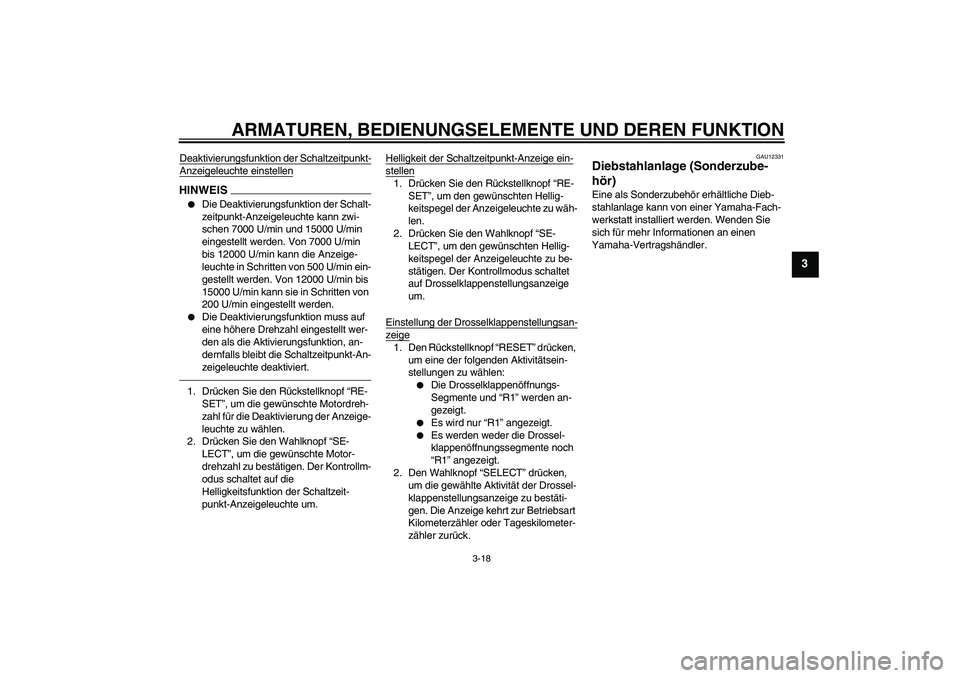

Deaktivierungsfunktion der Schaltzeitpunkt-Anzeigeleuchte einstellenHINWEIS
Die Deaktivierungsfunktion der Schalt-
zeitpunkt-Anzeigeleuchte kann zwi-
schen 7000 U/min und 15000 U/min
eingestellt werden. Von 7000 U/min
bis 12000 U/min kann die Anzeige-
leuchte in Schritten von 500 U/min ein-
gestellt werden. Von 12000 U/min bis
15000 U/min kann sie in Schritten von
200 U/min eingestellt werden.
Die Deaktivierungsfunktion muss auf
eine höhere Drehzahl eingestellt wer-
den als die Aktivierungsfunktion, an-
dernfalls bleibt die Schaltzeitpunkt-An-
zeigeleuchte deaktiviert.
1. Drücken Sie den Rückstellknopf “RE-
SET”, um die gewünschte Motordreh-
zahl für die Deaktivierung der Anzeige-
leuchte zu wählen.
2. Drücken Sie den Wahlknopf “SE-
LECT”, um die gewünschte Motor-
drehzahl zu bestätigen. Der Kontrollm-
odus schaltet auf die
Helligkeitsfunktion der Schaltzeit-
punkt-Anzeigeleuchte um.Helligkeit der Schaltzeitpunkt-Anzeige ein-
stellen1. Drücken Sie den Rückstellknopf “RE-
SET”, um den gewünschten Hellig-
keitspegel der Anzeigeleuchte zu wäh-
len.
2. Drücken Sie den Wahlknopf “SE-
LECT”, um den gewünschten Hellig-
keitspegel der Anzeigeleuchte zu be-
stätigen. Der Kontrollmodus schaltet
auf Drosselklappenstellungsanzeige
um.
Einstellung der Drosselklappenstellungsan-zeige1. Den Rückstellknopf “RESET” drücken,
um eine der folgenden Aktivitätsein-
stellungen zu wählen:
Die Drosselklappenöffnungs-
Segmente und “R1” werden an-
gezeigt.
Es wird nur “R1” angezeigt.
Es werden weder die Drossel-
klappenöffnungssegmente noch
“R1” angezeigt.
2. Den Wahlknopf “SELECT” drücken,
um die gewählte Aktivität der Drossel-
klappenstellungsanzeige zu bestäti-
gen. Die Anzeige kehrt zur Betriebsart
Kilometerzähler oder Tageskilometer-
zähler zurück.
GAU12331
Diebstahlanlage (Sonderzube-
hör) Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann von einer Yamaha-Fach-
werkstatt installiert werden. Wenden Sie
sich für mehr Informationen an einen
Yamaha-Vertragshändler.
U14BG2G0.book Page 18 Tuesday, June 15, 2010 3:37 PM
Page 34 of 114

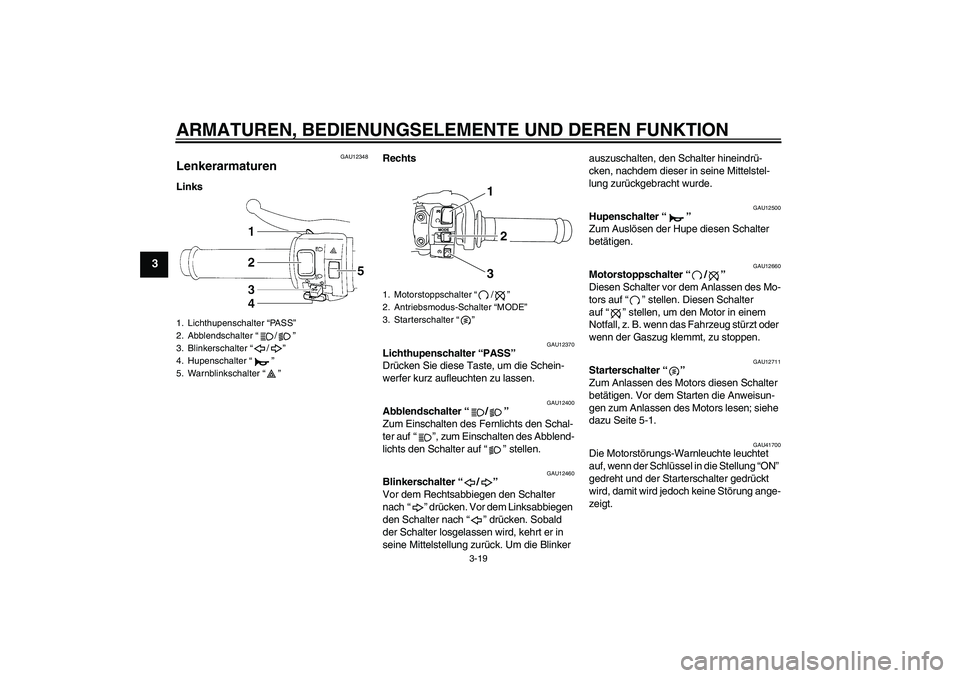

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-19
3
GAU12348
Lenkerarmaturen LinksRechts
GAU12370
Lichthupenschalter “PASS”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12400
Abblendschalter“/”
Zum Einschalten des Fernlichts den Schal-
ter auf“”, zum Einschalten des Abblend-
lichts den Schalter auf“” stellen.
GAU12460
Blinkerschalter“/”
Vor dem Rechtsabbiegen den Schalter
nach“” drücken. Vor dem Linksabbiegen
den Schalter nach“” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12500
Hupenschalter“”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12660
Motorstoppschalter“/”
Diesen Schalter vor dem Anlassen des Mo-
tors auf“” stellen. Diesen Schalter
auf“” stellen, um den Motor in einem
Notfall, z. B. wenn das Fahrzeug stürzt oder
wenn der Gaszug klemmt, zu stoppen.
GAU12711
Starterschalter“”
Zum Anlassen des Motors diesen Schalter
betätigen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 5-1.
GAU41700
Die Motorstörungs-Warnleuchte leuchtet
auf, wenn der Schlüssel in die Stellung “ON”
gedreht und der Starterschalter gedrückt
wird, damit wird jedoch keine Störung ange-
zeigt.
1. Lichthupenschalter “PA S S”
2. Abblendschalter“/”
3. Blinkerschalter“/”
4. Hupenschalter“”
5. Warnblinkschalter“”
1. Motorstoppschalter“/”
2. Antriebsmodus-Schalter “MODE”
3. Starterschalter“”
1
2
3
U14BG2G0.book Page 19 Tuesday, June 15, 2010 3:37 PM
Page 35 of 114
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

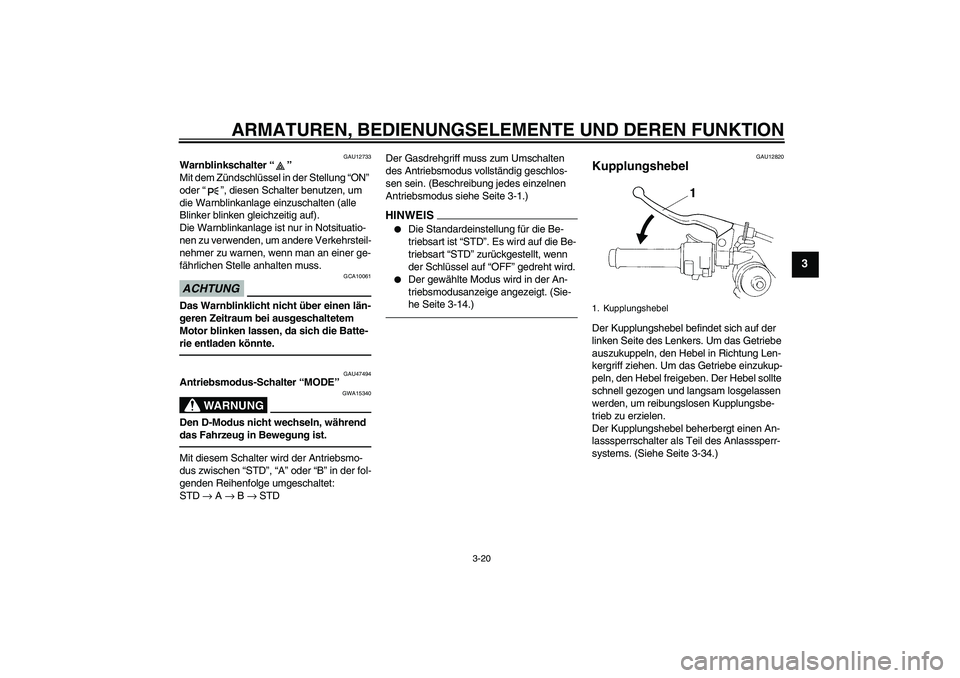

3-20
3
GAU12733
Warnblinkschalter“”
Mit dem Zündschlüssel in der Stellung “ON”
oder“”, diesen Schalter benutzen, um
die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.ACHTUNG
GCA10061
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-
rie entladen könnte.
GAU47494
Antriebsmodus-Schalter “MODE”
WARNUNG
GWA15340
Den D-Modus nicht wechseln, während
das Fahrzeug in Bewegung ist.Mit diesem Schalter wird der Antriebsmo-
dus zwischen “STD”, “A” oder “B” in der fol-
genden Reihenfolge umgeschaltet:
STD → A → B → STDDer Gasdrehgriff muss zum Umschalten
des Antriebsmodus vollständig geschlos-
sen sein. (Beschreibung jedes einzelnen
Antriebsmodus siehe Seite 3-1.)
HINWEIS
Die Standardeinstellung für die Be-
triebsart ist “STD”. Es wird auf die Be-
triebsart “STD” zurückgestellt, wenn
der Schlüssel auf “OFF” gedreht wird.
Der gewählte Modus wird in der An-
triebsmodusanzeige angezeigt. (Sie-
he Seite 3-14.)
GAU12820
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-34.)1. Kupplungshebel
U14BG2G0.book Page 20 Tuesday, June 15, 2010 3:37 PM
Page 36 of 114

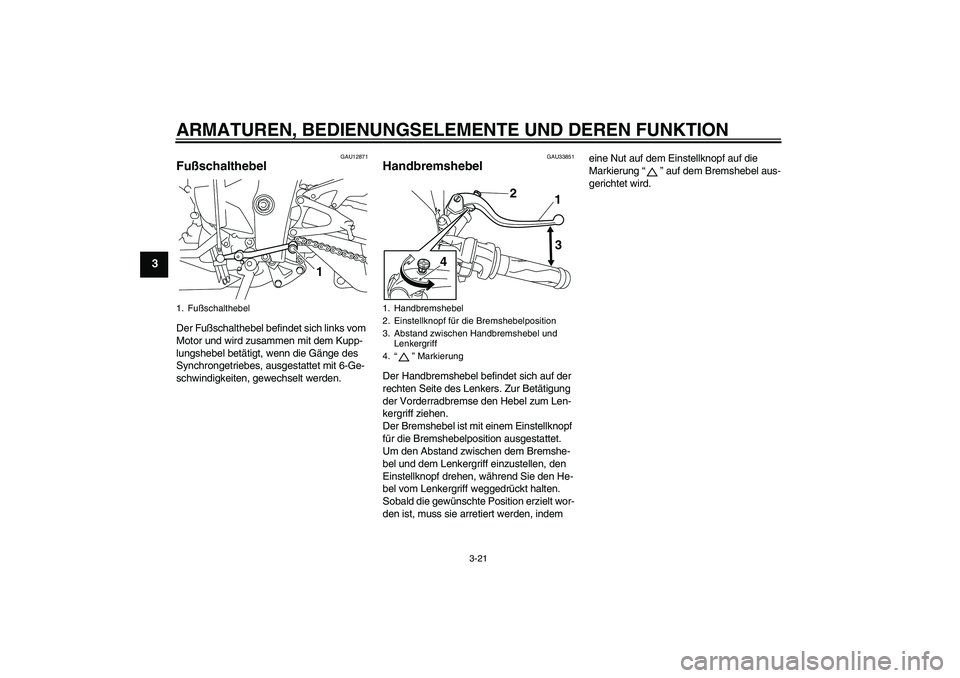

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-21
3
GAU12871
Fußschalthebel Der Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 6-Ge-
schwindigkeiten, gewechselt werden.
GAU33851
Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
Der Bremshebel ist mit einem Einstellknopf
für die Bremshebelposition ausgestattet.
Um den Abstand zwischen dem Bremshe-
bel und dem Lenkergriff einzustellen, den
Einstellknopf drehen, während Sie den He-
bel vom Lenkergriff weggedrückt halten.
Sobald die gewünschte Position erzielt wor-
den ist, muss sie arretiert werden, indem eine Nut auf dem Einstellknopf auf die
Markierung“” auf dem Bremshebel aus-
gerichtet wird.
1. Fußschalthebel
1
1. Handbremshebel
2. Einstellknopf für die Bremshebelposition
3. Abstand zwischen Handbremshebel und
Lenkergriff
4.“” Markierung
42
1
3
U14BG2G0.book Page 21 Tuesday, June 15, 2010 3:37 PM
Page 37 of 114
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-22
3
GAU12941

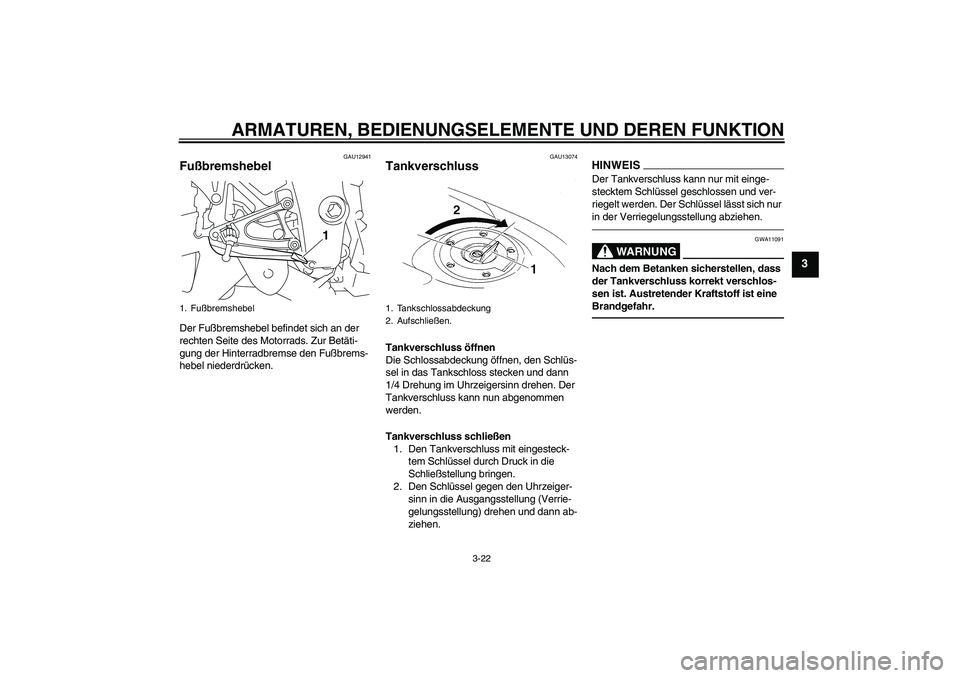

Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU13074
Tankverschluss Tankverschluss öffnen
Die Schlossabdeckung öffnen, den Schlüs-
sel in das Tankschloss stecken und dann
1/4 Drehung im Uhrzeigersinn drehen. Der
Tankverschluss kann nun abgenommen
werden.
Tankverschluss schließen
1. Den Tankverschluss mit eingesteck-
tem Schlüssel durch Druck in die
Schließstellung bringen.
2. Den Schlüssel gegen den Uhrzeiger-
sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann ab-
ziehen.
HINWEISDer Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur
in der Verriegelungsstellung abziehen.
WARNUNG
GWA11091
Nach dem Betanken sicherstellen, dass
der Tankverschluss korrekt verschlos-
sen ist. Austretender Kraftstoff ist eine
Brandgefahr.
1. Fußbremshebel
1
1. Tankschlossabdeckung
2. Aufschließen.
U14BG2G0.book Page 22 Tuesday, June 15, 2010 3:37 PM
Page 38 of 114
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-23
3
GAU13221

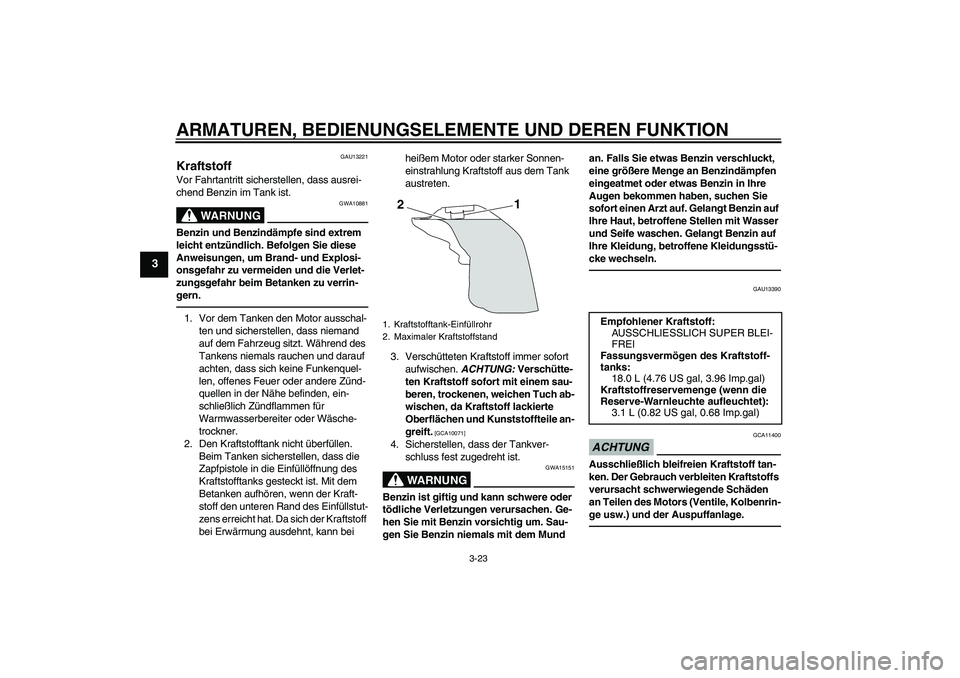

Kraftstoff Vor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10881
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeiden und die Verlet-
zungsgefahr beim Betanken zu verrin-
gern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen.
Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüllstut-
zens erreicht hat. Da sich der Kraftstoff
bei Erwärmung ausdehnt, kann bei heißem Motor oder starker Sonnen-
einstrahlung Kraftstoff aus dem Tank
austreten.
3. Verschütteten Kraftstoff immer sofort
aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch ab-
wischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10071]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15151
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund an. Falls Sie etwas Benzin verschluckt,
eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre
Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-
cke wechseln.
GAU13390
ACHTUNG
GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-
ge usw.) und der Auspuffanlage.
1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
21
Empfohlener Kraftstoff:
AUSSCHLIESSLICH SUPER BLEI-
FREI
Fassungsvermögen des Kraftstoff-
tanks:
18.0 L (4.76 US gal, 3.96 Imp.gal)
Kraftstoffreservemenge (wenn die
Reserve-Warnleuchte aufleuchtet):
3.1 L (0.82 US gal, 0.68 Imp.gal)
U14BG2G0.book Page 23 Tuesday, June 15, 2010 3:37 PM
Page 39 of 114
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-24
3
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Superbenzin mit einer Research-Oktan-
zahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoffmarke. Die Verwen-
dung von bleifreiem Benzin verlängert die
Lebensdauer der Zündkerze(n) und redu-
ziert die Wartungskosten.

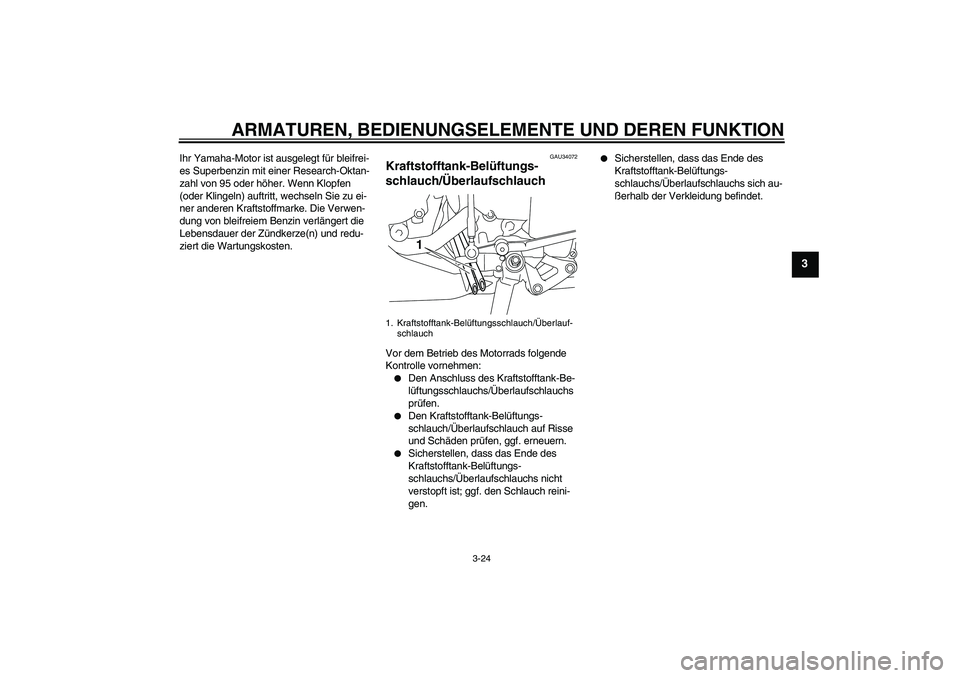

GAU34072
Kraftstofftank-Belüftungs-
schlauch/Überlaufschlauch Vor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:
Den Anschluss des Kraftstofftank-Be-
lüftungsschlauchs/Überlaufschlauchs
prüfen.
Den Kraftstofftank-Belüftungs-
schlauch/Überlaufschlauch auf Risse
und Schäden prüfen, ggf. erneuern.
Sicherstellen, dass das Ende des
Kraftstofftank-Belüftungs-
schlauchs/Überlaufschlauchs nicht
verstopft ist; ggf. den Schlauch reini-
gen.
Sicherstellen, dass das Ende des
Kraftstofftank-Belüftungs-
schlauchs/Überlaufschlauchs sich au-
ßerhalb der Verkleidung befindet.
1. Kraftstofftank-Belüftungsschlauch/Überlauf-
schlauch
1
U14BG2G0.book Page 24 Tuesday, June 15, 2010 3:37 PM
Page 40 of 114
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-25
3
GAU13433

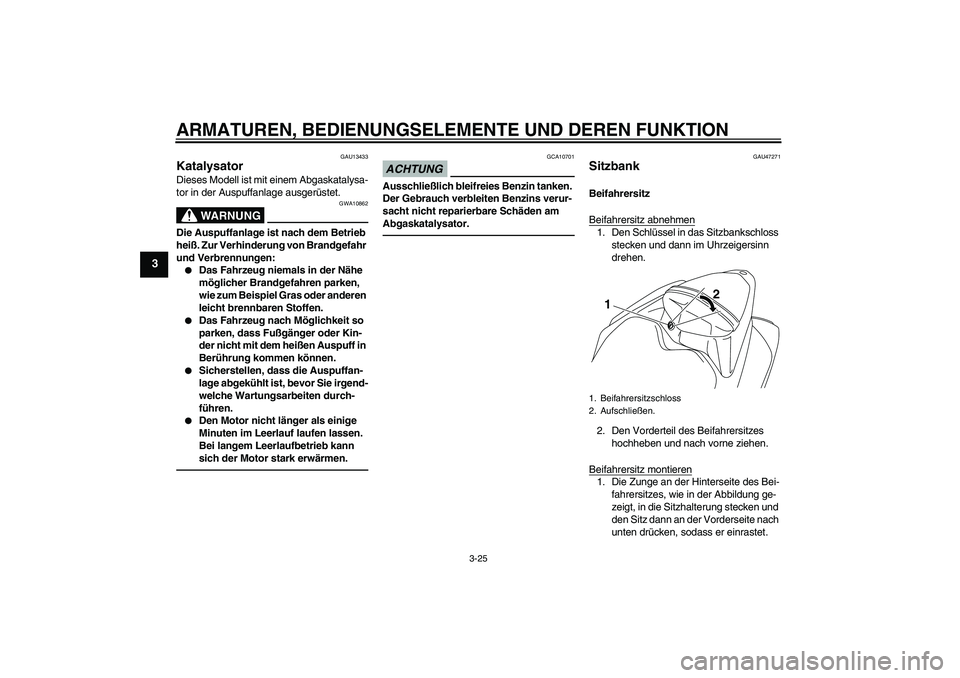

Katalysator Dieses Modell ist mit einem Abgaskatalysa-
tor in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10862
Die Auspuffanlage ist nach dem Betrieb
heiß. Zur Verhinderung von Brandgefahr
und Verbrennungen:
Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel Gras oder anderen
leicht brennbaren Stoffen.
Das Fahrzeug nach Möglichkeit so
parken, dass Fußgänger oder Kin-
der nicht mit dem heißen Auspuff in
Berührung kommen können.
Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgend-
welche Wartungsarbeiten durch-
führen.
Den Motor nicht länger als einige
Minuten im Leerlauf laufen lassen.
Bei langem Leerlaufbetrieb kann
sich der Motor stark erwärmen.
ACHTUNG
GCA10701
Ausschließlich bleifreies Benzin tanken.
Der Gebrauch verbleiten Benzins verur-
sacht nicht reparierbare Schäden am
Abgaskatalysator.
GAU47271
Sitzbank Beifahrersitz
Beifahrersitz abnehmen1. Den Schlüssel in das Sitzbankschloss
stecken und dann im Uhrzeigersinn
drehen.
2. Den Vorderteil des Beifahrersitzes
hochheben und nach vorne ziehen.
Beifahrersitz montieren1. Die Zunge an der Hinterseite des Bei-
fahrersitzes, wie in der Abbildung ge-
zeigt, in die Sitzhalterung stecken und
den Sitz dann an der Vorderseite nach
unten drücken, sodass er einrastet.1. Beifahrersitzschloss
2. Aufschließen.
12
U14BG2G0.book Page 25 Tuesday, June 15, 2010 3:37 PM
