MPG YAMAHA YZF-R1 2011 Instructieboekje (in Dutch)

INHOUDSOPGAVE
Zijstandaard controleren en
smeren ...................................... 6-30
Achterbrugscharnierpunten
smeren ...................................... 6-30
Voorvork controleren .................... 6-31
Stuursysteem controleren ............ 6-31
Controleren van wiellagers ........... 6-32
Accu ............................................. 6-32
Zekeringen vervangen .................. 6-33
Koplampgloeilamp vervangen ...... 6-35
Achterlicht/remlichtunit ................. 6-36
Gloeilamp in richtingaanwijzer
vervangen ................................. 6-36
Gloeilamp in kentekenverlichting
vervangen ................................. 6-37
Parkeerlichtgloeilamp
vervangen ................................. 6-37
Ondersteunen van de
motorfiets .................................. 6-38
Voorwiel ........................................ 6-38
Achterwiel ..................................... 6-40
Problemen oplossen ..................... 6-42
Storingzoekschema’s ................... 6-43
VERZORGING EN STALLING VAN
DE MOTORFIETS.............................. 7-1
Matkleur, let op ............................... 7-1
Verzorging ......................................7-1
Stalling ............................................7-4SPECIFICATIES ............................... 8-1
GEBRUIKERSINFORMATIE............. 9-1
Identificatienummers ...................... 9-1
U14BD2D0.book Page 2 Wednesday, June 16, 2010 5:38 PM

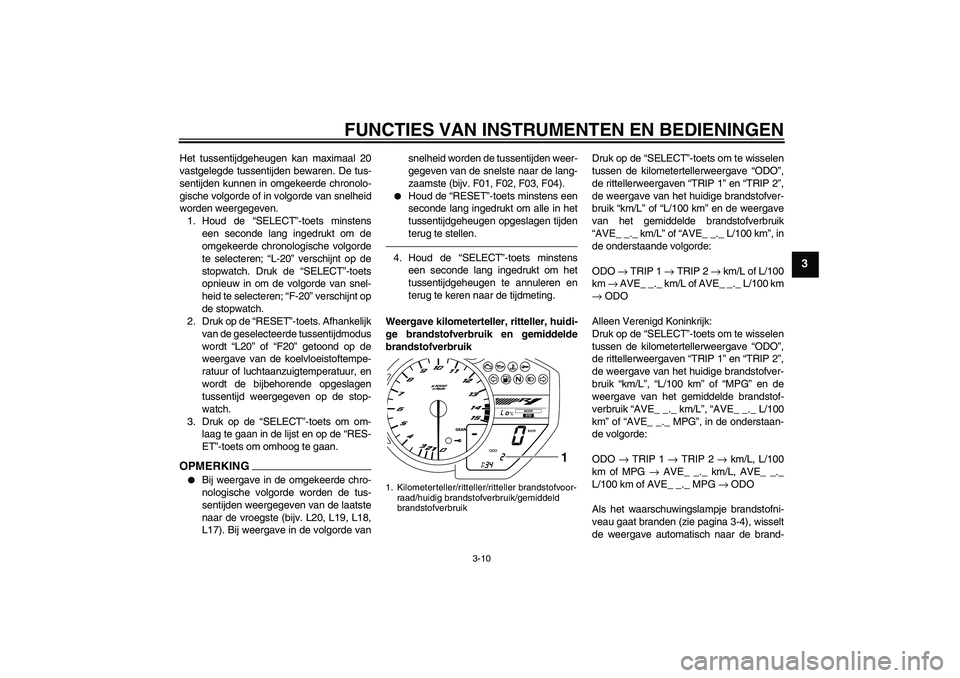

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3
Het tussentijdgeheugen kan maximaal 20
vastgelegde tussentijden bewaren. De tus-
sentijden kunnen in omgekeerde chronolo-
gische volgorde of in volgorde van snelheid
worden weergegeven.
1. Houd de “SELECT”-toets minstens
een seconde lang ingedrukt om de
omgekeerde chronologische volgorde
te selecteren; “L-20” verschijnt op de
stopwatch. Druk de “SELECT”-toets
opnieuw in om de volgorde van snel-
heid te selecteren; “F-20” verschijnt op
de stopwatch.
2. Druk op de “RESET”-toets. Afhankelijk
van de geselecteerde tussentijdmodus
wordt “L20” of “F20” getoond op de
weergave van de koelvloeistoftempe-
ratuur of luchtaanzuigtemperatuur, en
wordt de bijbehorende opgeslagen
tussentijd weergegeven op de stop-
watch.
3. Druk op de “SELECT”-toets om om-
laag te gaan in de lijst en op de “RES-
ET”-toets om omhoog te gaan.OPMERKING

Bij weergave in de omgekeerde chro-
nologische volgorde worden de tus-
sentijden weergegeven van de laatste
naar de vroegste (bijv. L20, L19, L18,
L17). Bij weergave in de volgorde vansnelheid worden de tussentijden weer-
gegeven van de snelste naar de lang-
zaamste (bijv. F01, F02, F03, F04).


Houd de “RESET”-toets minstens een
seconde lang ingedrukt om alle in het
tussentijdgeheugen opgeslagen tijden
terug te stellen.
4. Houd de “SELECT”-toets minstens
een seconde lang ingedrukt om het
tussentijdgeheugen te annuleren en
terug te keren naar de tijdmeting.
Weergave kilometerteller, ritteller, huidi-
ge brandstofverbruik en gemiddelde
brandstofverbruikDruk op de “SELECT”-toets om te wisselen
tussen de kilometertellerweergave “ODO”,
de rittellerweergaven “TRIP 1” en “TRIP 2”,
de weergave van het huidige brandstofver-
bruik “km/L” of “L/100 km” en de weergave
van het gemiddelde brandstofverbruik
“AVE_ _._ km/L” of “AVE_ _._ L/100 km”, in
de onderstaande volgorde:
ODO → TRIP 1 → TRIP 2 → km/L of L/100
km → AVE_ _._ km/L of AVE_ _._ L/100 km
→ ODO
Alleen Verenigd Koninkrijk:
Druk op de “SELECT”-toets om te wisselen
tussen de kilometertellerweergave “ODO”,
de rittellerweergaven “TRIP 1” en “TRIP 2”,
de weergave van het huidige brandstofver-
bruik “km/L”, “L/100 km” of “MPG” en de
weergave van het gemiddelde brandstof-
verbruik “AVE_ _._ km/L”, “AVE_ _._ L/100
km” of “AVE_ _._ MPG”, in de onderstaan-
de volgorde:
ODO → TRIP 1 → TRIP 2 → km/L, L/100
km of MPG → AVE_ _._ km/L, AVE_ _._
L/100 km of AVE_ _._ MPG → ODO
Als het waarschuwingslampje brandstofni-
veau gaat branden (zie pagina 3-4), wisselt
de weergave automatisch naar de brand-1. Kilometerteller/ritteller/ritteller brandstofvoor-
raad/huidig brandstofverbruik/gemiddeld
brandstofverbruik
1
U14BD2D0.book Page 10 Wednesday, June 16, 2010 5:38 PM

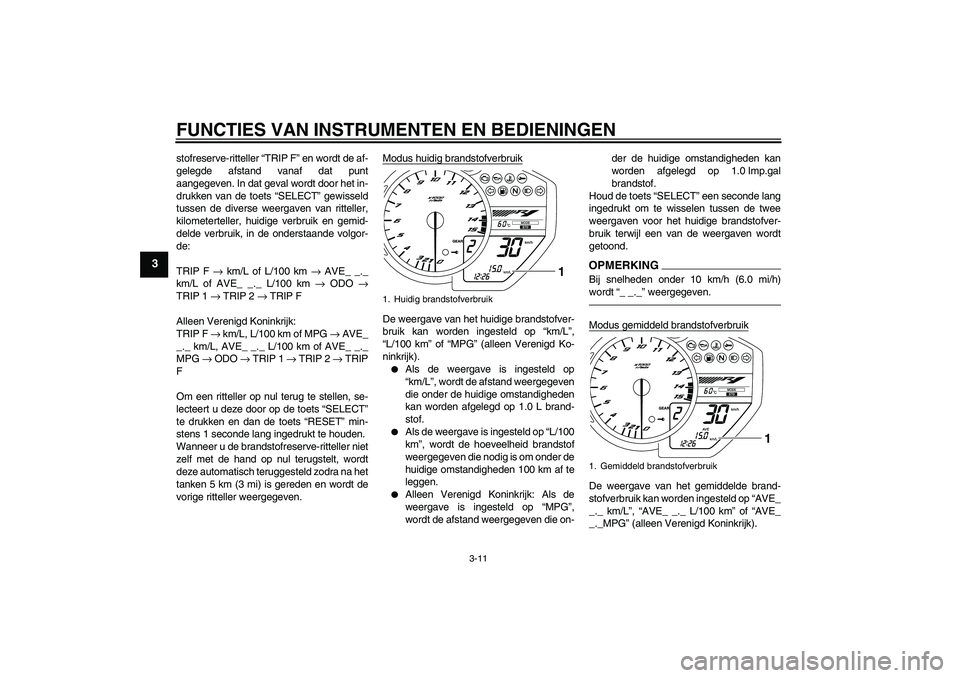

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
3
stofreserve-ritteller “TRIP F” en wordt de af-
gelegde afstand vanaf dat punt
aangegeven. In dat geval wordt door het in-
drukken van de toets “SELECT” gewisseld
tussen de diverse weergaven van ritteller,
kilometerteller, huidige verbruik en gemid-
delde verbruik, in de onderstaande volgor-
de:
TRIP F → km/L of L/100 km → AVE_ _._
km/L of AVE_ _._ L/100 km → ODO →
TRIP 1 → TRIP 2 → TRIP F
Alleen Verenigd Koninkrijk:
TRIP F → km/L, L/100 km of MPG → AVE_
_._ km/L, AVE_ _._ L/100 km of AVE_ _._
MPG → ODO → TRIP 1 → TRIP 2 → TRIP
F
Om een ritteller op nul terug te stellen, se-
lecteert u deze door op de toets “SELECT”
te drukken en dan de toets “RESET” min-
stens 1 seconde lang ingedrukt te houden.
Wanneer u de brandstofreserve-ritteller niet
zelf met de hand op nul terugstelt, wordt
deze automatisch teruggesteld zodra na het
tanken 5 km (3 mi) is gereden en wordt de
vorige ritteller weergegeven.Modus huidig brandstofverbruik
De weergave van het huidige brandstofver-
bruik kan worden ingesteld op “km/L”,
“L/100 km” of “MPG” (alleen Verenigd Ko-
ninkrijk).

Als de weergave is ingesteld op
“km/L”, wordt de afstand weergegeven
die onder de huidige omstandigheden
kan worden afgelegd op 1.0 L brand-
stof.


Als de weergave is ingesteld op “L/100
km”, wordt de hoeveelheid brandstof
weergegeven die nodig is om onder de
huidige omstandigheden 100 km af te
leggen.


Alleen Verenigd Koninkrijk: Als de
weergave is ingesteld op “MPG”,
wordt de afstand weergegeven die on-der de huidige omstandigheden kan
worden afgelegd op 1.0 Imp.gal
brandstof.
Houd de toets “SELECT” een seconde lang
ingedrukt om te wisselen tussen de twee
weergaven voor het huidige brandstofver-
bruik terwijl een van de weergaven wordt
getoond.
OPMERKIN
G
Bij snelheden onder 10 km/h (6.0 mi/h)
wordt “_ _._” weergegeven.Modus gemiddeld brandstofverbruikDe weergave van het gemiddelde brand-
stofverbruik kan worden ingesteld op “AVE_
_._ km/L”, “AVE_ _._ L/100 km” of “AVE_
_._MPG” (alleen Verenigd Koninkrijk).
1. Huidig brandstofverbruik
1
1. Gemiddeld brandstofverbruik
1
U14BD2D0.book Page 11 Wednesday, June 16, 2010 5:38 PM

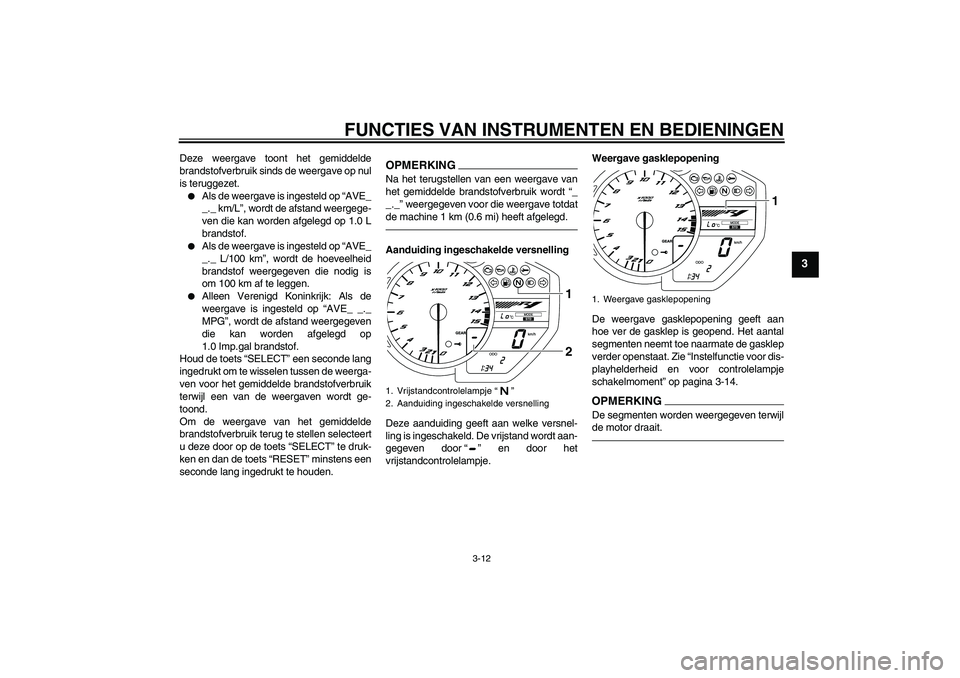

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
3
Deze weergave toont het gemiddelde
brandstofverbruik sinds de weergave op nul
is teruggezet.

Als de weergave is ingesteld op “AVE_
_._ km/L”, wordt de afstand weergege-
ven die kan worden afgelegd op 1.0 L
brandstof.


Als de weergave is ingesteld op “AVE_
_._ L/100 km”, wordt de hoeveelheid
brandstof weergegeven die nodig is
om 100 km af te leggen.


Alleen Verenigd Koninkrijk: Als de
weergave is ingesteld op “AVE_ _._
MPG”, wordt de afstand weergegeven
die kan worden afgelegd op
1.0 Imp.gal brandstof.
Houd de toets “SELECT” een seconde lang
ingedrukt om te wisselen tussen de weerga-
ven voor het gemiddelde brandstofverbruik
terwijl een van de weergaven wordt ge-
toond.
Om de weergave van het gemiddelde
brandstofverbruik terug te stellen selecteert
u deze door op de toets “SELECT” te druk-
ken en dan de toets “RESET” minstens een
seconde lang ingedrukt te houden.
OPMERKINGNa het terugstellen van een weergave van
het gemiddelde brandstofverbruik wordt “_
_._” weergegeven voor die weergave totdat
de machine 1 km (0.6 mi) heeft afgelegd.Aanduiding ingeschakelde versnelling
Deze aanduiding geeft aan welke versnel-
ling is ingeschakeld. De vrijstand wordt aan-
gegeven door“” en door het
vrijstandcontrolelampje.Weergave gasklepopening
De weergave gasklepopening geeft aan
hoe ver de gasklep is geopend. Het aantal
segmenten neemt toe naarmate de gasklep
verder openstaat. Zie “Instelfunctie voor dis-
playhelderheid en voor controlelampje
schakelmoment” op pagina 3-14.
OPMERKINGDe segmenten worden weergegeven terwijl
de motor draait.
1. Vrijstandcontrolelampje“”
2. Aanduiding ingeschakelde versnelling
21
1. Weergave gasklepopening
1
U14BD2D0.book Page 12 Wednesday, June 16, 2010 5:38 PM

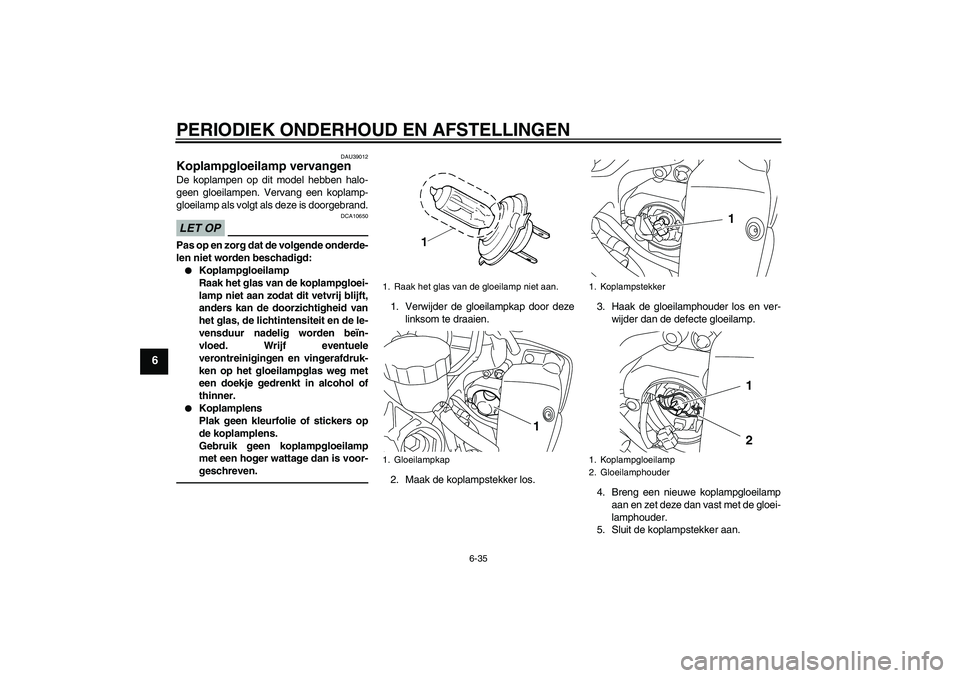

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-35
6
DAU39012
Koplampgloeilamp vervangen De koplampen op dit model hebben halo-
geen gloeilampen. Vervang een koplamp-
gloeilamp als volgt als deze is doorgebrand.LET OP
DCA10650
Pas op en zorg dat de volgende onderde-
len niet worden beschadigd:

Koplampgloeilamp
Raak het glas van de koplampgloei-
lamp niet aan zodat dit vetvrij blijft,
anders kan de doorzichtigheid van
het glas, de lichtintensiteit en de le-
vensduur nadelig worden beïn-
vloed. Wrijf eventuele
verontreinigingen en vingerafdruk-
ken op het gloeilampglas weg met
een doekje gedrenkt in alcohol of
thinner.


Koplamplens
Plak geen kleurfolie of stickers op
de koplamplens.
Gebruik geen koplampgloeilamp
met een hoger wattage dan is voor-
geschreven.
1. Verwijder de gloeilampkap door deze
linksom te draaien.
2. Maak de koplampstekker los.3. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
4. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.
5. Sluit de koplampstekker aan.1. Raak het glas van de gloeilamp niet aan.
1. Gloeilampkap
1
1. Koplampstekker
1. Koplampgloeilamp
2. Gloeilamphouder
1
12
U14BD2D0.book Page 35 Wednesday, June 16, 2010 5:38 PM

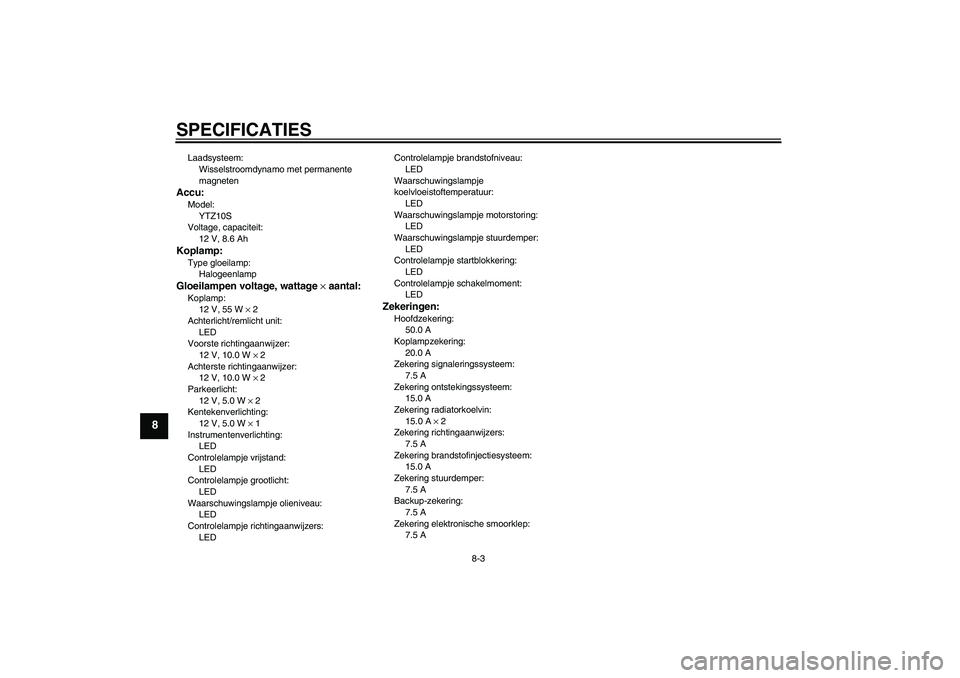

SPECIFICATIES
8-3
8
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
YTZ10S
Voltage, capaciteit:
12 V, 8.6 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 55 W × 2
Achterlicht/remlicht unit:
LED
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer:
12 V, 10.0 W × 2
Parkeerlicht:
12 V, 5.0 W × 2
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting:
LED
Controlelampje vrijstand:
LED
Controlelampje grootlicht:
LED
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers:
LEDControlelampje brandstofniveau:
LED
Waarschuwingslampje
koelvloeistoftemperatuur:
LED
Waarschuwingslampje motorstoring:
LED
Waarschuwingslampje stuurdemper:
LED
Controlelampje startblokkering:
LED
Controlelampje schakelmoment:
LED
Zekeringen:Hoofdzekering:
50.0 A
Koplampzekering:
20.0 A
Zekering signaleringssysteem:
7.5 A
Zekering ontstekingssysteem:
15.0 A
Zekering radiatorkoelvin:
15.0 A × 2
Zekering richtingaanwijzers:
7.5 A
Zekering brandstofinjectiesysteem:
15.0 A
Zekering stuurdemper:
7.5 A
Backup-zekering:
7.5 A
Zekering elektronische smoorklep:
7.5 A
U14BD2D0.book Page 3 Wednesday, June 16, 2010 5:38 PM

INDEXAAandrijfketting, reinigen en smeren ...... 6-27
Accu ...................................................... 6-32
Achterbrugscharnierpunten, smeren..... 6-30
Achterlicht/remlichtunit .......................... 6-36
Achteruitkijkspiegels ............................. 3-26
Antidiefstal-alarmsysteem (optie).......... 3-17BBagageriembevestiging ........................ 3-31
Banden.................................................. 6-20
Bougies, controleren ............................. 6-12
Brandstof............................................... 3-21
Brandstofverbruik, tips voor een
zuinig .................................................... 5-3CClaxonschakelaar ................................. 3-18
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-4
Controlelampje grootlicht ........................ 3-4
Controlelampje schakelmoment.............. 3-7
Controlelampjes richtingaanwijzers ........ 3-4
Controlelampje startblokkeersysteem ..... 3-7DDimlichtschakelaar ................................ 3-17
D-mode (rijmodus) .................................. 3-1GGasgreep en gaskabel, controleren en
smeren................................................ 6-28
Gereedschapsset .................................... 6-2
Gloeilamp kentekenverlichting,
vervangen ........................................... 6-37
Gloeilamp richtingaanwijzer,
vervangen ........................................... 6-36
HHelmbevestiging ................................... 3-24IIdentificatienummers .............................. 9-1
Inrijperiode .............................................. 5-3KKabels, controleren en smeren............. 6-28
Klepspeling ........................................... 6-19
Koelvloeistof ......................................... 6-15
Koplampgloeilamp, vervangen ............. 6-35
Koppelingshendel ................................. 3-19
Koppelingshendel, vrije slag
afstellen .............................................. 6-22LLichtsignaalschakelaar ......................... 3-17
Luchtfilterelement ................................. 6-18MMatkleur, let op ....................................... 7-1
Modelinformatiesticker............................ 9-1
Motorolie en oliefilterpatroon ................ 6-13
Multifunctionele meter ............................ 3-8NNoodstopschakelaar ............................. 3-18OOnderhoud, uitstootcontrolesysteem ...... 6-3
Ondersteunen van de motorfiets .......... 6-38
Opbergcompartiment ............................ 3-25PParkeerlichtgloeilamp, vervangen ........ 6-37
Parkeren ................................................. 5-4
Plaats van de onderdelen ....................... 2-1
Positie van bestuurdersvoetsteunen,
afstellen .............................................. 3-25
Problemen oplossen ............................. 6-42
RRem- en koppelingshendels,
controleren en smeren ........................ 6-29
Rem- en schakelpedalen, controleren
en smeren ........................................... 6-29
Remhendel ............................................ 3-19
Remlichtschakelaars ............................. 6-24
Rempedaal ............................................ 3-20
Remvloeistofniveau, controleren ........... 6-25
Remvloeistof, verversen........................ 6-26
Richtingaanwijzerschakelaar................. 3-17SSchakelaar alarmverlichting .................. 3-18
Schakelen ............................................... 5-2
Schakelpedaal....................................... 3-19
Schokdemperunit, afstellen ................... 3-28
Smering en onderhoud, periodiek ........... 6-5
Spanning aandrijfketting........................ 6-26
Specificaties ............................................ 8-1
Stalling .................................................... 7-4
Startblokkeersysteem.............................. 3-1
Starten van de motor............................... 5-1
Startknop ............................................... 3-18
Startspersysteem .................................. 3-32
Stationair toerental, controleren ............ 6-19
Storingzoekschema’s ............................ 6-43
Stroomlijn- en framepanelen,
verwijderen en aanbrengen .................. 6-9
Stuurschakelaars .................................. 3-17
Stuursysteem, controleren .................... 6-31TTankbeluchtingsslang/overloopslang .... 3-22
Tankdop ................................................ 3-20
U14BD2D0.book Page 1 Wednesday, June 16, 2010 5:38 PM
