ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-35
6
FAU39012

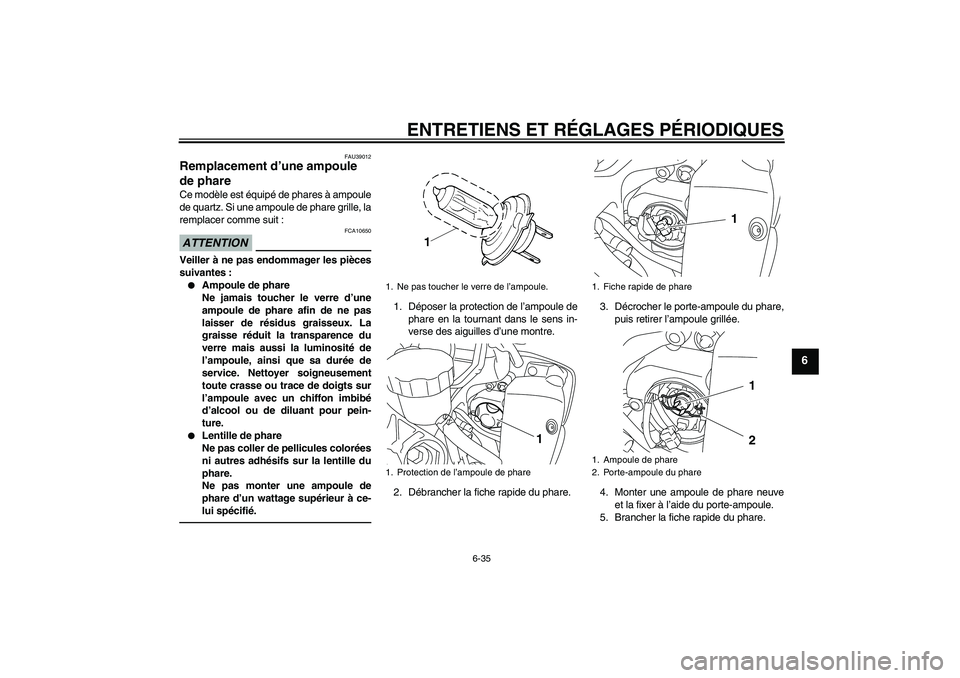

Remplacement d’une ampoule
de phare Ce modèle est équipé de phares à ampoule
de quartz. Si une ampoule de phare grille, la
remplacer comme suit :ATTENTION
FCA10650
Veiller à ne pas endommager les pièces
suivantes :

Ampoule de phare
Ne jamais toucher le verre d’une
ampoule de phare afin de ne pas
laisser de résidus graisseux. La
graisse réduit la transparence du
verre mais aussi la luminosité de
l’ampoule, ainsi que sa durée de
service. Nettoyer soigneusement
toute crasse ou trace de doigts sur
l’ampoule avec un chiffon imbibé
d’alcool ou de diluant pour pein-
ture.


Lentille de phare
Ne pas coller de pellicules colorées
ni autres adhésifs sur la lentille du
phare.
Ne pas monter une ampoule de
phare d’un wattage supérieur à ce-
lui spécifié.
1. Déposer la protection de l’ampoule de
phare en la tournant dans le sens in-
verse des aiguilles d’une montre.
2. Débrancher la fiche rapide du phare.3. Décrocher le porte-ampoule du phare,
puis retirer l’ampoule grillée.
4. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule.
5. Brancher la fiche rapide du phare.1. Ne pas toucher le verre de l’ampoule.
1. Protection de l’ampoule de phare
1
1. Fiche rapide de phare
1. Ampoule de phare
2. Porte-ampoule du phare
1
12
U14BF2F0.book Page 35 Tuesday, June 15, 2010 4:09 PM

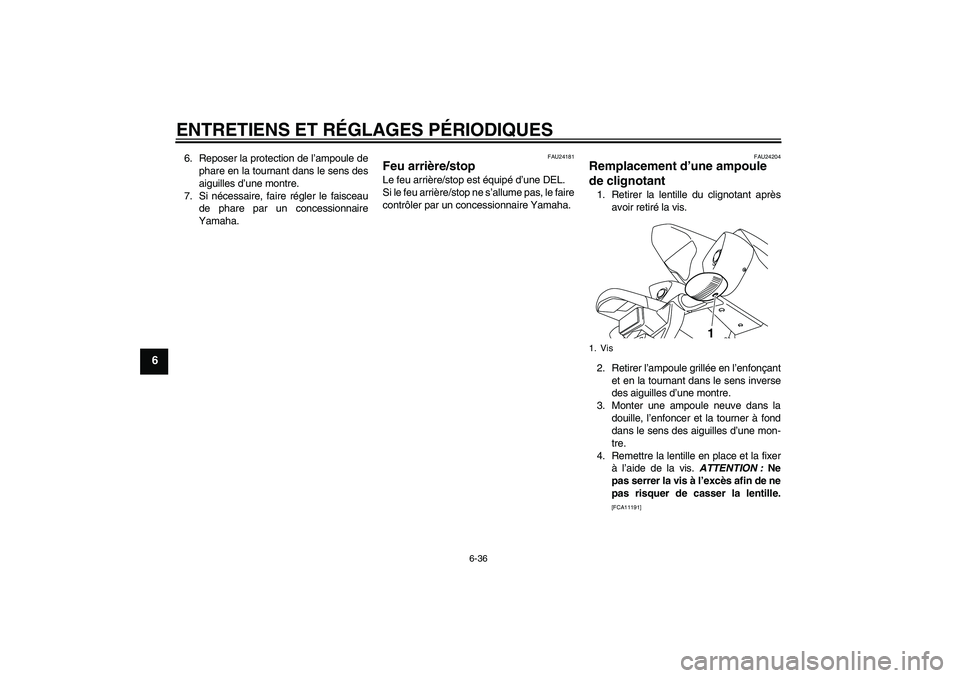

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-36
6
6. Reposer la protection de l’ampoule de
phare en la tournant dans le sens des
aiguilles d’une montre.
7. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
FAU24181
Feu arrière/stop Le feu arrière/stop est équipé d’une DEL.
Si le feu arrière/stop ne s’allume pas, le faire
contrôler par un concessionnaire Yamaha.
FAU24204
Remplacement d’une ampoule
de clignotant 1. Retirer la lentille du clignotant après
avoir retiré la vis.
2. Retirer l’ampoule grillée en l’enfonçant
et en la tournant dans le sens inverse
des aiguilles d’une montre.
3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remettre la lentille en place et la fixer
à l’aide de la vis. ATTENTION : Ne
pas serrer la vis à l’excès afin de ne
pas risquer de casser la lentille.
[FCA11191]
1. Vis
1
U14BF2F0.book Page 36 Tuesday, June 15, 2010 4:09 PM

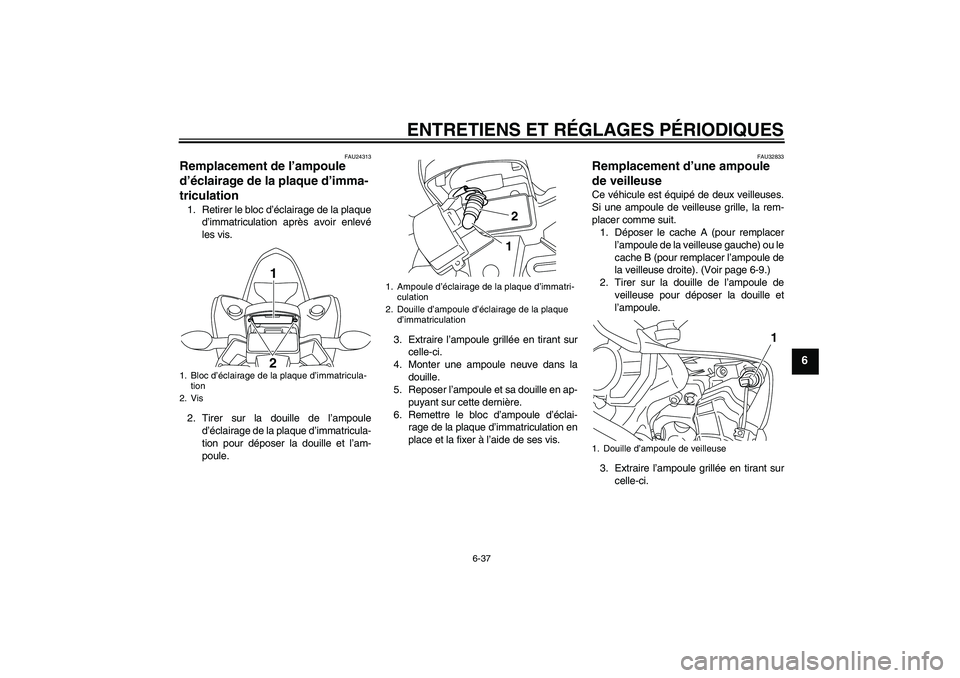

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-37
6
FAU24313
Remplacement de l’ampoule
d’éclairage de la plaque d’imma-
triculation 1. Retirer le bloc d’éclairage de la plaque
d’immatriculation après avoir enlevé
les vis.
2. Tirer sur la douille de l’ampoule
d’éclairage de la plaque d’immatricula-
tion pour déposer la douille et l’am-
poule.3. Extraire l’ampoule grillée en tirant sur
celle-ci.
4. Monter une ampoule neuve dans la
douille.
5. Reposer l’ampoule et sa douille en ap-
puyant sur cette dernière.
6. Remettre le bloc d’ampoule d’éclai-
rage de la plaque d’immatriculation en
place et la fixer à l’aide de ses vis.
FAU32833
Remplacement d’une ampoule
de veilleuse Ce véhicule est équipé de deux veilleuses.
Si une ampoule de veilleuse grille, la rem-
placer comme suit.
1. Déposer le cache A (pour remplacer
l’ampoule de la veilleuse gauche) ou le
cache B (pour remplacer l’ampoule de
la veilleuse droite). (Voir page 6-9.)
2. Tirer sur la douille de l’ampoule de
veilleuse pour déposer la douille et
l’ampoule.
3. Extraire l’ampoule grillée en tirant sur
celle-ci.
1. Bloc d’éclairage de la plaque d’immatricula-
tion
2. Vis
1
2
1. Ampoule d’éclairage de la plaque d’immatri-
culation
2. Douille d’ampoule d’éclairage de la plaque
d’immatriculation
12
1. Douille d’ampoule de veilleuse
1
U14BF2F0.book Page 37 Tuesday, June 15, 2010 4:09 PM

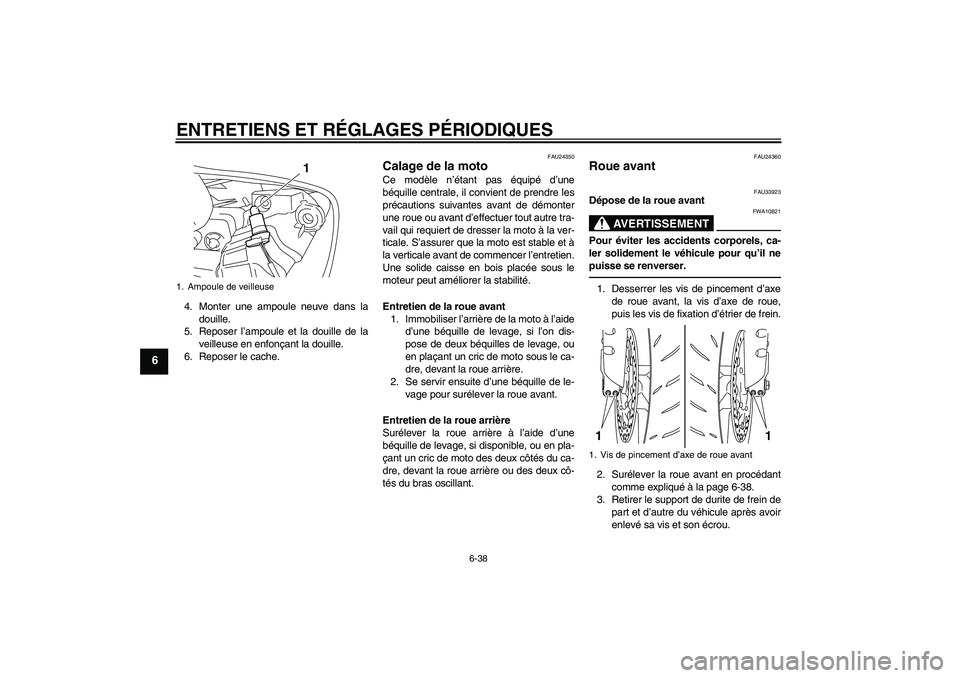

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-38
6
4. Monter une ampoule neuve dans la
douille.
5. Reposer l’ampoule et la douille de la
veilleuse en enfonçant la douille.
6. Reposer le cache.
FAU24350
Calage de la moto Ce modèle n’étant pas équipé d’une
béquille centrale, il convient de prendre les
précautions suivantes avant de démonter
une roue ou avant d’effectuer tout autre tra-
vail qui requiert de dresser la moto à la ver-
ticale. S’assurer que la moto est stable et à
la verticale avant de commencer l’entretien.
Une solide caisse en bois placée sous le
moteur peut améliorer la stabilité.
Entretien de la roue avant
1. Immobiliser l’arrière de la moto à l’aide
d’une béquille de levage, si l’on dis-
pose de deux béquilles de levage, ou
en plaçant un cric de moto sous le ca-
dre, devant la roue arrière.
2. Se servir ensuite d’une béquille de le-
vage pour surélever la roue avant.
Entretien de la roue arrière
Surélever la roue arrière à l’aide d’une
béquille de levage, si disponible, ou en pla-
çant un cric de moto des deux côtés du ca-
dre, devant la roue arrière ou des deux cô-
tés du bras oscillant.
FAU24360
Roue avant
FAU33923
Dépose de la roue avant
AVERTISSEMENT
FWA10821
Pour éviter les accidents corporels, ca-
ler solidement le véhicule pour qu’il ne
puisse se renverser.1. Desserrer les vis de pincement d’axe
de roue avant, la vis d’axe de roue,
puis les vis de fixation d’étrier de frein.
2. Surélever la roue avant en procédant
comme expliqué à la page 6-38.
3. Retirer le support de durite de frein de
part et d’autre du véhicule après avoir
enlevé sa vis et son écrou.
1. Ampoule de veilleuse
1
1. Vis de pincement d’axe de roue avant11
U14BF2F0.book Page 38 Tuesday, June 15, 2010 4:09 PM

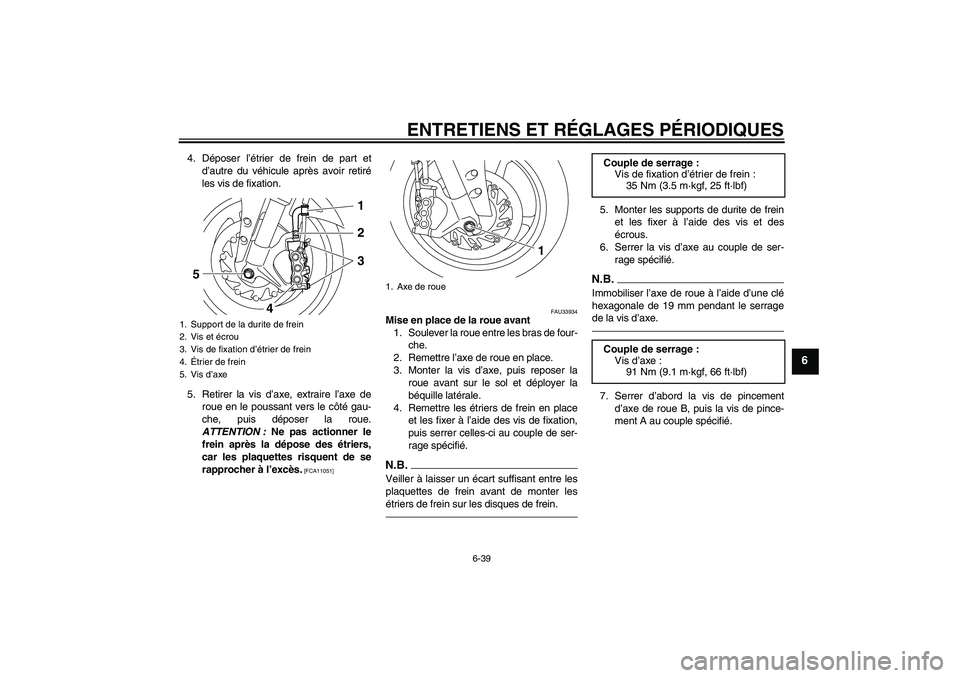

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-39
6
4. Déposer l’étrier de frein de part et
d’autre du véhicule après avoir retiré
les vis de fixation.
5. Retirer la vis d’axe, extraire l’axe de
roue en le poussant vers le côté gau-
che, puis déposer la roue.
ATTENTION : Ne pas actionner le
frein après la dépose des étriers,
car les plaquettes risquent de se
rapprocher à l’excès.
[FCA11051]FAU33934
Mise en place de la roue avant
1. Soulever la roue entre les bras de four-
che.
2. Remettre l’axe de roue en place.
3. Monter la vis d’axe, puis reposer la
roue avant sur le sol et déployer la
béquille latérale.
4. Remettre les étriers de frein en place
et les fixer à l’aide des vis de fixation,
puis serrer celles-ci au couple de ser-
rage spécifié.N.B.Veiller à laisser un écart suffisant entre les
plaquettes de frein avant de monter les
étriers de frein sur les disques de frein.
5. Monter les supports de durite de frein
et les fixer à l’aide des vis et des
écrous.
6. Serrer la vis d’axe au couple de ser-
rage spécifié.N.B.Immobiliser l’axe de roue à l’aide d’une clé
hexagonale de 19 mm pendant le serrage
de la vis d’axe.7. Serrer d’abord la vis de pincement
d’axe de roue B, puis la vis de pince-
ment A au couple spécifié.
1. Support de la durite de frein
2. Vis et écrou
3. Vis de fixation d’étrier de frein
4.Étrier de frein
5. Vis d’axe
1
2
3
4 5
1. Axe de roue
1
Couple de serrage :
Vis de fixation d’étrier de frein :
35 Nm (3.5 m·kgf, 25 ft·lbf)
Couple de serrage :
Vis d’axe :
91 Nm (9.1 m·kgf, 66 ft·lbf)
U14BF2F0.book Page 39 Tuesday, June 15, 2010 4:09 PM

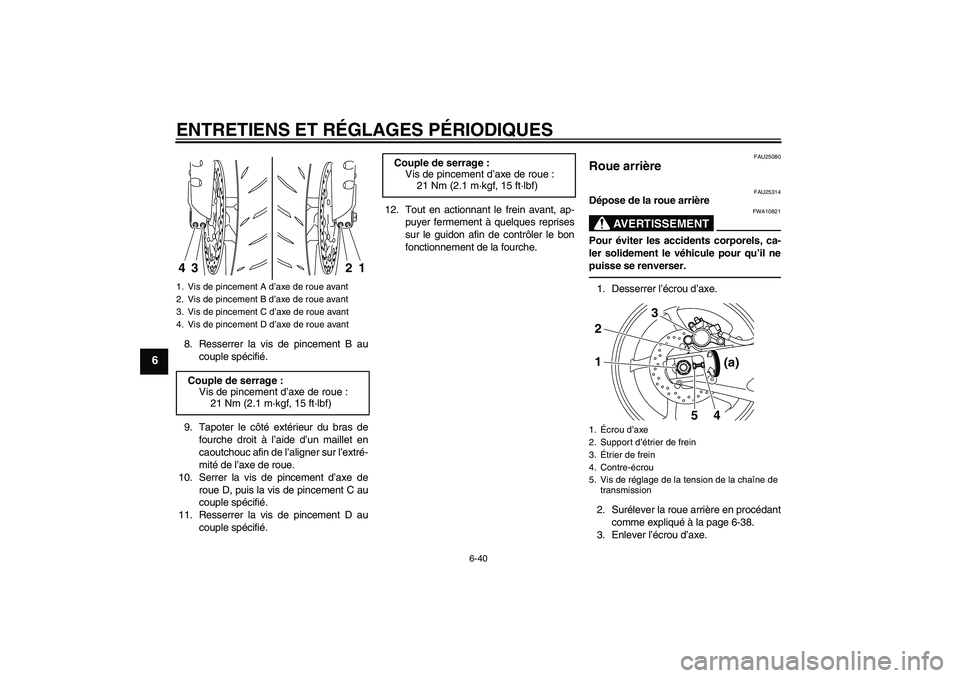

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-40
6
8. Resserrer la vis de pincement B au
couple spécifié.
9. Tapoter le côté extérieur du bras de
fourche droit à l’aide d’un maillet en
caoutchouc afin de l’aligner sur l’extré-
mité de l’axe de roue.
10. Serrer la vis de pincement d’axe de
roue D, puis la vis de pincement C au
couple spécifié.
11. Resserrer la vis de pincement D au
couple spécifié.12. Tout en actionnant le frein avant, ap-
puyer fermement à quelques reprises
sur le guidon afin de contrôler le bon
fonctionnement de la fourche.
FAU25080
Roue arrière
FAU25314
Dépose de la roue arrière
AVERTISSEMENT
FWA10821
Pour éviter les accidents corporels, ca-
ler solidement le véhicule pour qu’il ne
puisse se renverser.1. Desserrer l’écrou d’axe.
2. Surélever la roue arrière en procédant
comme expliqué à la page 6-38.
3. Enlever l’écrou d’axe.
1. Vis de pincement A d’axe de roue avant
2. Vis de pincement B d’axe de roue avant
3. Vis de pincement C d’axe de roue avant
4. Vis de pincement D d’axe de roue avantCouple de serrage :
Vis de pincement d’axe de roue :
21 Nm (2.1 m·kgf, 15 ft·lbf)41
3
2
Couple de serrage :
Vis de pincement d’axe de roue :
21 Nm (2.1 m·kgf, 15 ft·lbf)
1.Écrou d’axe
2. Support d’étrier de frein
3.Étrier de frein
4. Contre-écrou
5. Vis de réglage de la tension de la chaîne de
transmission12
3
5
4(a)
U14BF2F0.book Page 40 Tuesday, June 15, 2010 4:09 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-41
6
4. Desserrer tout à fait le contre-écrou si-
tué de part et d’autre du bras oscillant.
5. Tourner les vis de réglage de la ten-
sion de la chaîne de transmission à
fond dans le sens (a), puis pousser la
roue vers l’avant.
6. Retirer la chaîne de transmission de la
couronne arrière.N.B.

Si l’on éprouve des difficultés à retirer
la chaîne de transmission, déposer
d’abord l’axe de roue, puis soulever la
roue suffisamment haut pour que la
chaîne saute de la couronne arrière.


La chaîne de transmission est indé-
montable.
7. Maintenir la roue et le support d’étrier
de frein et extraire l’axe de roue.
ATTENTION : Ne pas actionner le
frein après la dépose de la roue et
du disque de frein, car les plaquet-
tes risquent de se rapprocher à l’ex-
cès.
[FCA11071]FAU25663
Mise en place de la roue arrière
1. Mettre la roue et le support d’étrier de
frein en place en insérant l’axe de roue
par le côté gauche.N.B.

S’assurer que la fente du bras oscillant
s’aligne sur la retenue du support
d’étrier de frein.


Veiller à laisser un écart suffisant entre
les plaquettes de frein avant de monter
la roue.
2. Monter la chaîne de transmission sur
la couronne arrière.
3. Monter l’écrou d’axe, puis reposer la
roue arrière sur le sol et déployer la
béquille latérale.
4. Régler la tension de la chaîne de
transmission. (Voir page 6-26.)
5. Serrer l’écrou d’axe, puis serrer les
contre-écrous à leur couple de serrage
spécifique.
1. Axe de roue
1
1. Retenue
2. Fente
Couples de serrage :
Écrou d’axe :
150 Nm (15 m·kgf, 108 ft·lbf)
Contre-écrou :
16 Nm (1.6 m·kgf, 12 ft·lbf)
2
1
U14BF2F0.book Page 41 Tuesday, June 15, 2010 4:09 PM

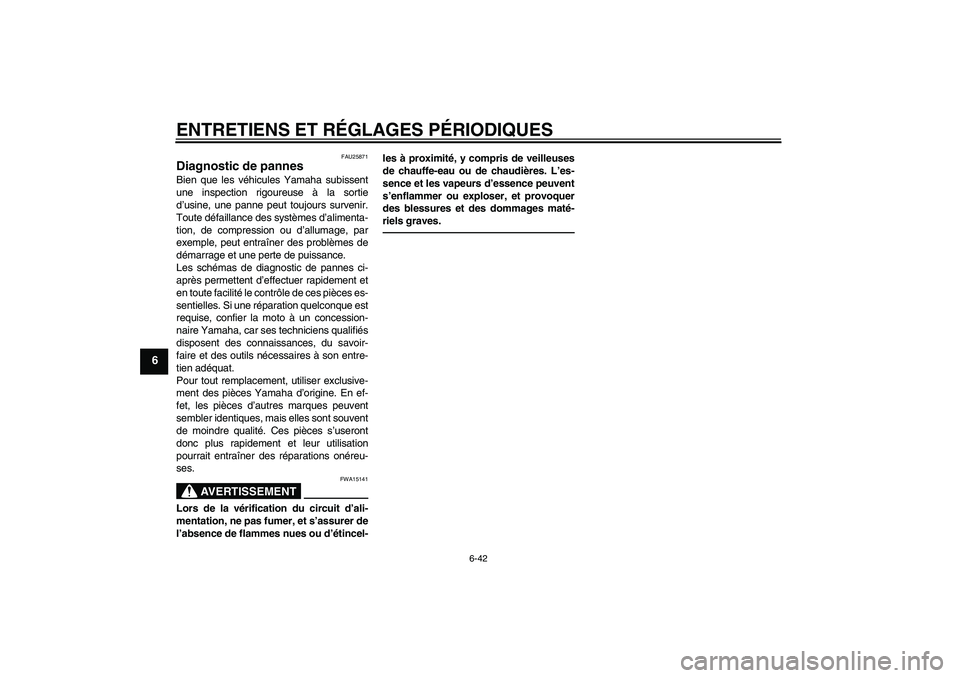

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-42
6
FAU25871
Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.

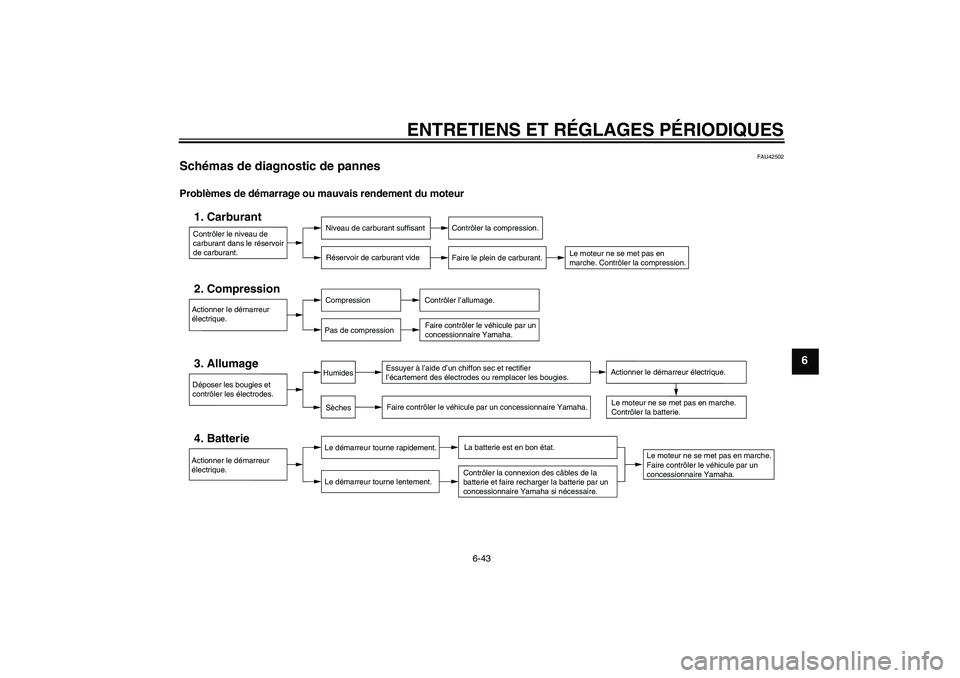

Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
AVERTISSEMENT
FWA15141
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étincel-les à proximité, y compris de veilleuses
de chauffe-eau ou de chaudières. L’es-
sence et les vapeurs d’essence peuvent
s’enflammer ou exploser, et provoquer
des blessures et des dommages maté-
riels graves.U14BF2F0.book Page 42 Tuesday, June 15, 2010 4:09 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-43
6
FAU42502
Schémas de diagnostic de pannes Problèmes de démarrage ou mauvais rendement du moteur
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer les bougies et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer les bougies.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de la
batterie et faire recharger la batterie par un
concessionnaire Yamaha si nécessaire.
SèchesHumides
Actionner le démarreur électrique.
U14BF2F0.book Page 43 Tuesday, June 15, 2010 4:09 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-44
6

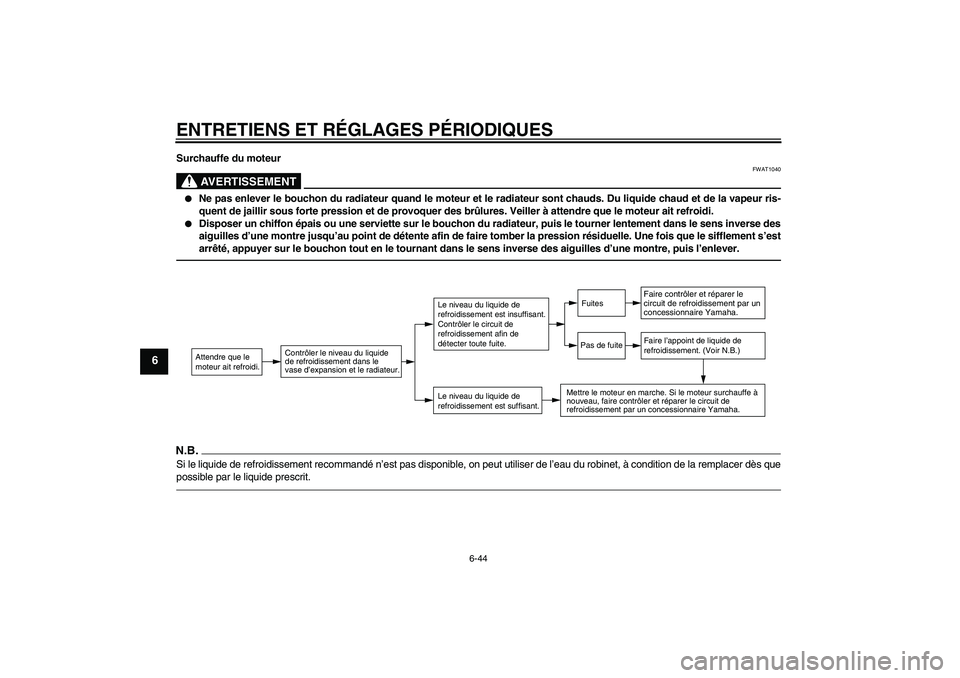

Surchauffe du moteur
AVERTISSEMENT
FWAT1040


Ne pas enlever le bouchon du radiateur quand le moteur et le radiateur sont chauds. Du liquide chaud et de la vapeur ris-
quent de jaillir sous forte pression et de provoquer des brûlures. Veiller à attendre que le moteur ait refroidi.


Disposer un chiffon épais ou une serviette sur le bouchon du radiateur, puis le tourner lentement dans le sens inverse des
aiguilles d’une montre jusqu’au point de détente afin de faire tomber la pression résiduelle. Une fois que le sifflement s’est
arrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse des aiguilles d’une montre, puis l’enlever.
N.B.Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la remplacer dès que
possible par le liquide prescrit.
Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite
U14BF2F0.book Page 44 Tuesday, June 15, 2010 4:09 PM
