FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
3
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het start-
blokkeersysteem is ingeschakeld. Het con-
trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem. (Zie pagina 3-14 voor uitleg
over de werking van het zelfdiagnosesys-
teem.)
DAU51811
Multifunctionele meter
WAARSCHUWING
DWA12422
Zorg dat de machine stilstaat voordat u
wijzigingen in de instellingen van de
multifunctionele meter gaat aanbrengen.Het aanbrengen van wijzigingen tijdens
het rijden kan u afleiden en vergroot het
risico op een ongeval.
De multifunctionele meter biedt de volgen-
de voorzieningen:●
een snelheidsmeter
●
een toerenteller
●
een kilometerteller
●
twee rittellers (die de afgelegde af-
stand aangeven sinds de tellers het
laatst werden teruggesteld op nul)
●
een ritteller voor brandstofreserve (die
de afgelegde afstand aangeeft sinds
het waarschuwingslampje brand-
stofreserve aanging)
●
een stopwatch
●
een klok
●
een weergave koelvloeistoftempera-
tuur
●
een weergave luchtaanzuigtempera-
tuur
●
een aanduiding voor de ingeschakelde
versnelling
●
een rijmodusweergave (die de gese-
lecteerde rijmodus aangeeft)
●
een weergave voor het brandstofver-
bruik (functies voor huidig en gemid-
deld verbruik)
●
een modusweergave voor de tractiere-
geling (die de geselecteerde modus
van de tractieregeling aangeeft)
1. “RESET”-toets
2. “SELECT”-toets
3. Toerenteller
4. Controlelampje schakelmoment
5. Modusweergave tractieregeling
6. Koelvloeistoftemperatuurdisplay/inlaatlucht-
temperatuurdisplay
7. Rijmodusweergave
8. Snelheidsmeter
9. Kilometerteller/ritteller/ritteller brandstofvoor- raad/huidig brandstofverbruik/gemiddeld
brandstofverbruik
10.Klok/stopwatch
11.Aanduiding ingeschakelde versnelling2
1 3
4
5
6
7
8
9
10
11
U1KBD0D0.book Page 8 Monday, July 25, 2011 2:06 PM
Page 24 of 110

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
3
●
een voorziening voor zelfdiagnose
●
een instelfunctie voor de displayhel-
derheid en het controlelampje scha-
kelmoment
OPMERKING●
Vergeet niet de sleutel naar “ON” te
draaien voordat u de toetsen “SE-
LECT” en “RESET” gebruikt. Dat hoeft
echter niet als u de displayhelderheid
en het controlelampje van het schakel-
moment wilt instellen.
●
Alleen voor Groot-Brittannië: Om te
wisselen tussen de kilometer- en mij-
lenweergave van de snelheidsmeter
en de kilometerteller/ritteller/verbruiks-
meter houdt u de toets “SELECT” min-
stens 1 seconde ingedrukt.
Toerenteller
Met de elektrische toerenteller kan de be-
stuurder het motortoerental controleren en
dit binnen het ideale bereik houden.
Als de sleutel naar “ON” wordt gedraaid,
slaat de naald van de toerenteller eenmaal
helemaal uit tot het hoogste aantal toeren
per minuut en keert daarna weer terug naar
nul tpm om het elektrische circuit te testen.LET OP
DCA10031
Laat de motor niet draaien terwijl de toe-
renteller in de rode zone wijst.
Rode zone: 13750 tpm en hoger
Klok en stopwatch
Om de klok op tijd te zetten1. Houd de “SELECT”-toets en de “RES-ET”-toets tegelijkertijd minstens twee
seconden lang ingedrukt.
2. Als de uuraanduiding begint te knippe-
ren, drukt u op de “RESET”-toets om
de uren in te stellen.
3. Druk op de “SELECT”-toets en de mi-
nutenaanduiding begint te knipperen.
4. Druk op de “RESET”-toets om de mi- nuten in te stellen.
5. Druk op de “SELECT”-toets en laat deze dan los om de klok te starten.
Om de stopwatch weer te gevenOm de weergave te wijzigen naar de stop-
watchmodus drukt u de “SELECT”-toets en
de “RESET”-toets tegelijkertijd in. Druk om
1. Toerenteller
2. Rode zone toerenteller
2
1
1. Klok/stopwatch
1
U1KBD0D0.book Page 9 Monday, July 25, 2011 2:06 PM
Page 25 of 110

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3
weer terug te keren naar de klokmodus de
“SELECT”-toets en de “RESET”-toets tege-
lijkertijd in; dit is echter niet mogelijk terwijl
de stopwatch telt.
Normale tijdmeting1. Druk op de “RESET”-toets om de stop-watch te starten.
2. Druk op de “SELECT”-toets om de
stopwatch te stoppen.
3. Druk nogmaals op de toets “SELECT” om de stopwatch op nul terug te stel-
len.
Tussentijdmeting1. Druk op de “RESET”-toets om de stop- watch te starten.
2. Druk op de startknop “ ” of de “RES- ET”-toets om tussentijden te meten.
Tussentijden worden vijf seconden
lang in de kilometertellerweergave ge-
toond.
3. Druk op de startknop “ ” of de “RES- ET”-toets om de laatste tussentijd
weer te geven of op de “SELECT”-
toets om de stopwatch stop te zetten
en de laatste tussentijd weer te geven. Tussentijdgeheugen
Het tussentijdgeheugen kan maximaal 20
vastgelegde tussentijden bewaren. De tus-
sentijden kunnen in omgekeerde chronolo-
gische volgorde of in volgorde van snelheid
worden weergegeven.
1. Houd de “SELECT”-toets minstens een seconde lang ingedrukt om de
omgekeerde chronologische volgorde
te selecteren; “L-20” verschijnt op de
stopwatch. Druk de “SELECT”-toets
opnieuw in om de volgorde van snel-
heid te selecteren; “F-20” verschijnt op
de stopwatch.
OPMERKING●
Weergave in omgekeerde chronologi-
sche volgorde: De tussentijden wor-
den weergegeven van de laatste naar
de vroegste (bijv. L1, L2, L3, L4).
●
Weergave in de volgorde van snel-
heid: De tussentijden worden weerge-
geven van de snelste naar de
langzaamste (bijv. F1, F2, F3, F4).
2. Druk op de “RESET”-toets. Afhankelijk
van de geselecteerde tussentijdmodus
wordt “L1” of “F1” getoond op de weer-
gave van de koelvloeistoftemperatuur
of luchtaanzuigtemperatuur, en wordt
de bijbehorende opgeslagen tussen-
tijd weergegeven op de stopwatch.
3. Druk op de “SELECT”-toets om in op- lopende volgorde door de tussentijden
te lopen (bijv. 1, 2, 3, 4), en op de “RE-
SET”-toets om in aflopende volgorde
door de tussentijden te lopen (bijv. 20,
19, 18, 17).OPMERKING●
Houd om te wisselen tussen de weer-
gave in omgekeerde chronologische
volgorde en de weergave in volgorde
van snelheid de “SELECT”-toets min-
stens een seconde lang ingedrukt om
1. Koelvloeistoftemperatuurdisplay/inlaatlucht-temperatuurdisplay
2. Stopwatch
21
U1KBD0D0.book Page 10 Monday, July 25, 2011 2:06 PM
Page 29 of 110

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
3
OPMERKING●
Zelfs als de weergave luchtaanzuig-
temperatuur is geselecteerd, gaat het
waarschuwingslampje koelvloeistof-
temperatuur branden als de motor
oververhit raakt.
●
Als de sleutel naar “ON” wordt ge-
draaid, wordt automatisch de koel-
vloeistoftemperatuur weergegeven,
zelfs als de luchtaanzuigtemperatuur
werd weergegeven voordat de sleutel
naar “OFF” werd gedraaid.
●
Als de weergave luchtaanzuigtempe-
ratuur is geselecteerd, wordt “A” weer-
gegeven voor de temperatuur.
Modusweergave tractieregelingDeze weergave geeft aan welke modus van
de tractieregeling is geselecteerd. Zie voor
meer informatie over de modi en hoe u deze
kunt selecteren pagina 3-20.
Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
Als in de circuits van het startblokkeersys-
teem een storing wordt gedetecteerd, knip-
pert het controlelampje startblokkering en
geeft het display een foutcode weer.
Als in enig ander circuit een storing wordt
gedetecteerd, gaat het waarschuwings-
lampje motorstoring branden en geeft het
display een foutcode weer.
Als het display foutcodes weergeeft, noteer
deze dan en vraag een Yamaha dealer om
het voertuig te controleren.
OPMERKINGAls het display foutcode 52 van het circuit
van het startblokkeersysteem weergeeft,
betreft dit mogelijk een storing in het trans-
pondersignaal. Als deze fout zich voordoet,
probeer dan de volgende procedure.1. Start de motor met behulp van de co-
deersleutel.OPMERKINGHoud andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden ge-
start.2. Als de motor start, zet deze dan weeruit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart met een of beide standaardsleutels,
breng dan het voertuig, de codeersleu-
tel en beide standaardsleutels naar
een Yamaha dealer en laat de stan-
daardsleutels opnieuw coderen.
1. Modusweergave tractieregeling
1
1. Weergave foutcode
1
U1KBD0D0.book Page 14 Monday, July 25, 2011 2:06 PM
Page 30 of 110

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
3
LET OP
DCA11590
Wanneer het display een foutcode aan-
geeft, moet de machine zo spoedig mo-
gelijk worden gecontroleerd om
motorschade te voorkomen.Instelfunctie voor displayhelderheid en
voor controlelampje schakelmoment
Deze modus stelt u in staat om wijzigingen
aan te brengen in zes instellingen door de
volgende stappen uit te voeren.1. Draai de sleutel naar “OFF”.
2. Druk de “SELECT”-toets in en houd deze ingedrukt. 3. Draai de sleutel naar “ON”, wacht vijf
seconden en laat dan de “SELECT”-
toets los. De instelfunctie voor de dis-
playhelderheid is geselecteerd.
4. Druk op de “SELECT”-toets om tussen
de functies te wisselen in de onder-
staande volgorde:a. Displayhelderheid:
Met deze functie regelt u de hel-
derheid van de weergaven en de
toerenteller in overeenstemming
met het aanwezige daglicht.
b. Activiteit van het controlelampje schakelmoment:
Via deze functie kiest u of het con-
trolelampje geactiveerd moet wor-
den en of het bij activering moet
knipperen of continu moet bran-
den.
c. Activeren van het controlelampje
schakelmoment:
Met deze functie kiest u het motor-
toerental waarbij het controlelamp-
je wordt geactiveerd.
d. Deactiveren van het controlelamp- je schakelmoment:
Met deze functie kiest u het motor-
toerental waarbij het controlelamp-
je wordt gedeactiveerd.
e. Helderheid van het controlelampje schakelmoment: Met deze functie regelt u de hel-
derheid van het controlelampje
volgens uw voorkeur.
OPMERKINGDe weergave geeft de huidige instelling
voor elke functie weer, behalve voor de
functie activiteit van het controlelampje
schakelmoment.De helderheid instellen van de displays vande multifunctionele meter en toerenteller1. Draai de sleutel naar “OFF”.
2. Druk de “SELECT”-toets in en houd
deze ingedrukt.
3. Draai de sleutel naar “ON”, wacht vijf seconden en laat dan de “SELECT”-
toets los.
4. Druk op de “RESET”-toets om de ge- wenste displayhelderheid te kiezen.
5. Druk op de “SELECT”-toets om het geselecteerde helderheidsniveau te
bevestigen. De instelfunctie gaat over
naar de functie activiteit van het con-
trolelampje schakelmoment.
Instellen van de functie activiteit van hetcontrolelampje schakelmoment1. Druk op de toets “RESET” om een van de volgende instellingen voor de activi-
teit van het controlelampje te kiezen:
1. Activeringsbereik van het controlelampje schakelmoment
2. Controlelampje schakelmoment
3. Displays met instelbare helderheid
4. Helderheidsniveau
1
2
3
4
U1KBD0D0.book Page 15 Monday, July 25, 2011 2:06 PM
Page 31 of 110

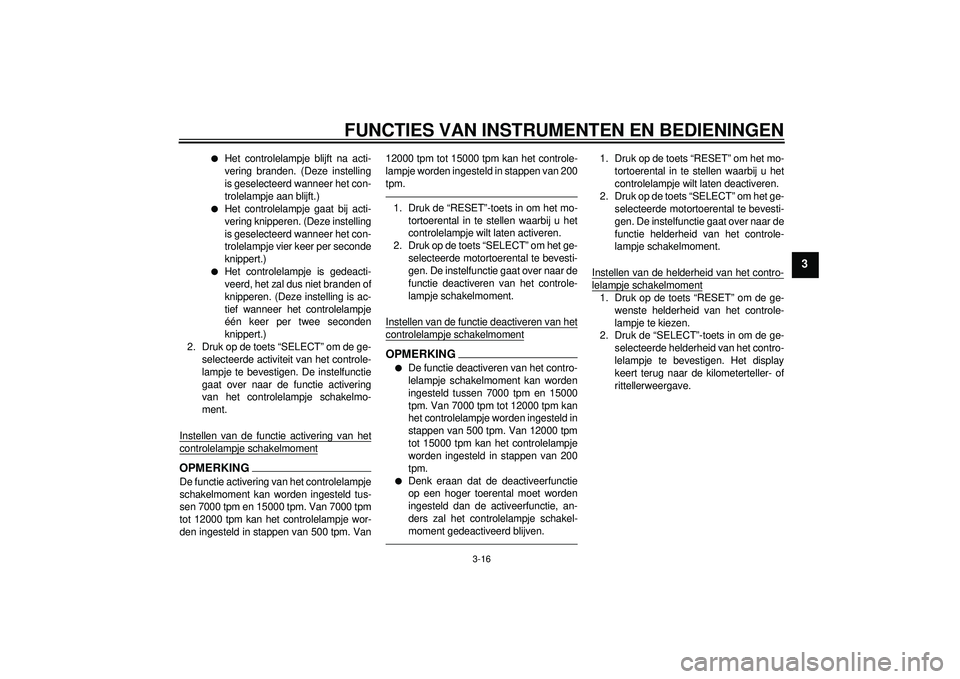

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
3
●
Het controlelampje blijft na acti-
vering branden. (Deze instelling
is geselecteerd wanneer het con-
trolelampje aan blijft.)
●
Het controlelampje gaat bij acti-
vering knipperen. (Deze instelling
is geselecteerd wanneer het con-
trolelampje vier keer per seconde
knippert.)
●
Het controlelampje is gedeacti-
veerd, het zal dus niet branden of
knipperen. (Deze instelling is ac-
tief wanneer het controlelampje
één keer per twee seconden
knippert.)
2. Druk op de toets “SELECT” om de ge- selecteerde activiteit van het controle-
lampje te bevestigen. De instelfunctie
gaat over naar de functie activering
van het controlelampje schakelmo-
ment.
Instellen van de functie activering van het
controlelampje schakelmomentOPMERKINGDe functie activering van het controlelampje
schakelmoment kan worden ingesteld tus-
sen 7000 tpm en 15000 tpm. Van 7000 tpm
tot 12000 tpm kan het controlelampje wor-
den ingesteld in stappen van 500 tpm. Van 12000 tpm tot 15000 tpm kan het controle-
lampje worden ingesteld in stappen van 200
tpm.
1. Druk de “RESET”-toets in om het mo-
tortoerental in te stellen waarbij u het
controlelampje wilt laten activeren.
2. Druk op de toets “SELECT” om het ge- selecteerde motortoerental te bevesti-
gen. De instelfunctie gaat over naar de
functie deactiveren van het controle-
lampje schakelmoment.
Instellen van de functie deactiveren van hetcontrolelampje schakelmomentOPMERKING●
De functie deactiveren van het contro-
lelampje schakelmoment kan worden
ingesteld tussen 7000 tpm en 15000
tpm. Van 7000 tpm tot 12000 tpm kan
het controlelampje worden ingesteld in
stappen van 500 tpm. Van 12000 tpm
tot 15000 tpm kan het controlelampje
worden ingesteld in stappen van 200
tpm.
●
Denk eraan dat de deactiveerfunctie
op een hoger toerental moet worden
ingesteld dan de activeerfunctie, an-
ders zal het controlelampje schakel-
moment gedeactiveerd blijven.
1. Druk op de toets “RESET” om het mo- tortoerental in te stellen waarbij u het
controlelampje wilt laten deactiveren.
2. Druk op de toets “SELECT” om het ge- selecteerde motortoerental te bevesti-
gen. De instelfunctie gaat over naar de
functie helderheid van het controle-
lampje schakelmoment.
Instellen van de helderheid van het contro-lelampje schakelmoment1. Druk op de toets “RESET” om de ge- wenste helderheid van het controle-
lampje te kiezen.
2. Druk de “SELECT”-toets in om de ge-
selecteerde helderheid van het contro-
lelampje te bevestigen. Het display
keert terug naar de kilometerteller- of
rittellerweergave.
U1KBD0D0.book Page 16 Monday, July 25, 2011 2:06 PM
Page 54 of 110

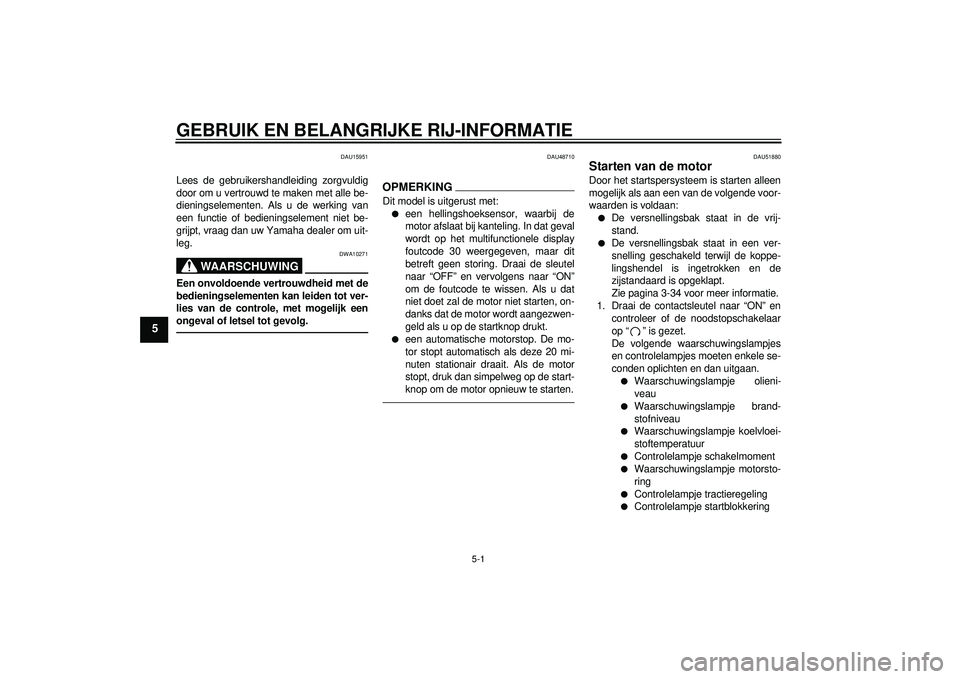

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-1
5
DAU15951
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10271
Een onvoldoende vertrouwdheid met de
bedieningselementen kan leiden tot ver-
lies van de controle, met mogelijk een
ongeval of letsel tot gevolg.
DAU48710
OPMERKINGDit model is uitgerust met:●
een hellingshoeksensor, waarbij de
motor afslaat bij kanteling. In dat geval
wordt op het multifunctionele display
foutcode 30 weergegeven, maar dit
betreft geen storing. Draai de sleutel
naar “OFF” en vervolgens naar “ON”
om de foutcode te wissen. Als u dat
niet doet zal de motor niet starten, on-
danks dat de motor wordt aangezwen-
geld als u op de startknop drukt.
●
een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Als de motor
stopt, druk dan simpelweg op de start-
knop om de motor opnieuw te starten.
DAU51880
Starten van de motor Door het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:●
De versnellingsbak staat in de vrij-
stand.
●
De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
Zie pagina 3-34 voor meer informatie.
1. Draai de contactsleutel naar “ON” en controleer of de noodstopschakelaar
op “ ” is gezet.
De volgende waarschuwingslampjes
en controlelampjes moeten enkele se-
conden oplichten en dan uitgaan.●
Waarschuwingslampje olieni-
veau
●
Waarschuwingslampje brand-
stofniveau
●
Waarschuwingslampje koelvloei-
stoftemperatuur
●
Controlelampje schakelmoment
●
Waarschuwingslampje motorsto-
ring
●
Controlelampje tractieregeling
●
Controlelampje startblokkering
U1KBD0D0.book Page 1 Monday, July 25, 2011 2:06 PM
