YAMAHA YZF-R1 2013 Instructieboekje (in Dutch)

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:2070 mm (81.5 in)
Totale breedte:
715 mm (28.1 in)
Totale hoogte: 1130 mm (44.5 in)
Zadelhoogte: 835 mm (32.9 in)
Wielbasis:
1415 mm (55.7 in)
Grondspeling: 135 mm (5.31 in)
Kleinste draaicirkel: 3500 mm (137.8 in)Gewicht:Rijklaar gewicht:206 kg (454 lb)Motor:Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling: 4-cilinder lijnmotor
Slagvolume: 998 cm³
Boring × slag:
78.0 × 52.2 mm (3.07 × 2.06 in)
Compressieverhouding: 12.70 : 1
Startsysteem: Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Aanbevolen merk:YAMALUBE
Type:
SAE 10W-40, 10W-50, 15W-40, 20W-40 of
20W-50
Aanbevolen kwaliteit motorolie: Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:3.73 L (3.94 US qt, 3.28 Imp.qt)
Met vervanging van oliefilterpatroon:
3.93 L (4.15 US qt, 3.46 Imp.qt)Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):0.25 L (0.26 US qt, 0.22 Imp.qt)
Inhoud radiator (inclusief alle leidingen): 2.73 L (2.89 US qt, 2.40 Imp.qt)Luchtfilter:Luchtfilterelement:Papieren element met oliecoating
Brandstof:Aanbevolen brandstof:Uitsluitend loodvrije superbenzine
Inhoud brandstoftank:
18.0 L (4.76 US gal, 3.96 Imp.gal)
Hoeveelheid reservebrandstof: 3.1 L (0.82 US gal, 0.68 Imp.gal)Brandstofinjectie:Gasklephuis:
Het teken van identificatie:1KB8 00Bougie(s):Fabrikant/model: NGK/LMAR9E-J
Elektrodenafstand: 0.6–0.7 mm (0.024–0.028 in)Koppeling:Type koppeling:Nat, meervoudige plaatVersnellingsbak:Primaire reductieverhouding:
1.512 (65/43)
Eindoverbrenging: Ketting
Secundaire reductieverhouding: 2.765 (47/17)
Type versnellingbak:
Constant mesh, 6 versnellingen
Bediening: Bediening met linkervoet
Overbrengingsverhoudingen: 1e:2.533 (38/15)
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 20W-50SAE 20W-40SAE 15W-40SAE 10W-40SAE 10W-50
U1KBD1D0.book Page 1 Friday, July 6, 2012 1:58 PM

SPECIFICATIES
8-2
8
2e:2.063 (33/16)
3e: 1.762 (37/21)
4e:
1.522 (35/23)
5e: 1.364 (30/22)
6e: 1.269 (33/26)
Chassis:Type frame:Diamantframe
Spoorhoek: 24.00 graad
Naspoor:
102 mm (4.0 in)Voorband:Type:Tubeless
Maat:
120/70 ZR17M/C (58W)
Fabrikant/model: MICHELIN/POWER PURE A
Fabrikant/model: DUNLOP/Qualifier IIAchterband:Type:Tubeless
Maat: 190/55 ZR17M/C (75W)
Fabrikant/model:
MICHELIN/POWER PURE Fabrikant/model:
DUNLOP/Qualifier II
Belading:Maximale belasting:
189 kg (417 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:0–90 kg (0–198 lb)
Voor: 250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Gewichtsverdeling: 90–189 kg (198–417 lb)
Voor: 250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Rijden met hoge snelheid: Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter: 290 kPa (2.90 kgf/cm², 42 psi)Voorwiel:Type wiel:
Gietwiel
Velgmaat: 17M/C x MT3.50Achterwiel:Type wiel:
Gietwiel Velgmaat:
17M/C x MT6.00
Voorrem:Type:
Dubbele schijfrem
Bediening: Bediening met rechterhand
Aanbevolen remvloeistof: DOT 4Achterrem:Type:Enkele schijfrem
Bediening: Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4Voorwielophanging:Type:Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg: 120.0 mm (4.72 in)Achterwielophanging:Type:
Achterbrug (link-ophanging)
Veer/schokdempertype: Schroefveer/gas-oliedemper
Veerweg: 120.0 mm (4.72 in)Elektrische installatie:Ontstekingssysteem:Transistorontsteking
U1KBD1D0.book Page 2 Friday, July 6, 2012 1:58 PM

SPECIFICATIES
8-3
8
Laadsysteem:Wisselstroomdynamo met permanente
magnetenAccu:Model:YTZ10S
Voltage, capaciteit:
12 V, 8.6 AhKoplamp:Type gloeilamp:HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 55.0 W × 2
Achterlicht/remlicht unit: LED
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer: 12 V, 10.0 W × 2
Parkeerlicht: LED
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting: LED
Controlelampje vrijstand: LED
Controlelampje grootlicht:
LED
Waarschuwingslampje olieniveau: LED
Controlelampje richtingaanwijzers: LED Controlelampje brandstofniveau:
LED
Waarschuwingslampje
koelvloeistoftemperatuur: LED
Waarschuwingslampje motorstoring: LED
Controlelampje startblokkering:
LED
Controlelampje schakelmoment: LED
Controlelampje tractieregeling: LED
Zekeringen:Hoofdzekering:50.0 A
Koplampzekering: 20.0 A
Zekering signaleringssysteem:
7.5 A
Zekering ontstekingssysteem: 15.0 A
Zekering radiatorkoelvin: 10.0 A × 2
Zekering richtingaanwijzers:
7.5 A
Zekering brandstofinjectiesysteem: 15.0 A
Zekering stuurdemper: 7.5 A
Backup-zekering:
7.5 A
Zekering elektronische smoorklep: 7.5 A
U1KBD1D0.book Page 3 Friday, July 6, 2012 1:58 PM

GEBRUIKERSINFORMATIE
9-1
9
DAU48612
Identificatienummers Noteer het voertuigidentificatienummer en
de gegevens op de modelinformatiesticker
in onderstaande ruimtes. Deze gegevens
heeft u nodig om reserveonderdelen bij een
Yamaha dealer te bestellen of wanneer uw voertuig is gestolen.
VOERTUIGIDENTIFICATIENUMMER:
MODELINFORMATIESTICKER:
DAU26400

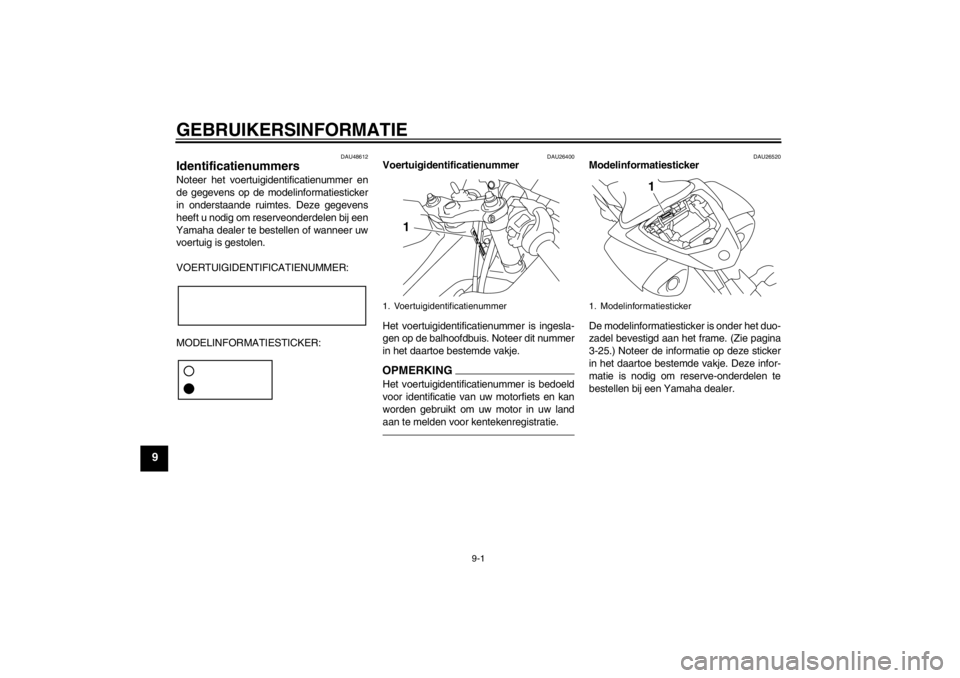

Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
DAU26520
Modelinformatiesticker
De modelinformatiesticker is onder het duo-
zadel bevestigd aan het frame. (Zie pagina
3-25.) Noteer de informatie op deze sticker
in het daartoe bestemde vakje. Deze infor-
matie is nodig om reserve-onderdelen te
bestellen bij een Yamaha dealer.
1. Voertuigidentificatienummer
1
1. Modelinformatiesticker
1
U1KBD1D0.book Page 1 Friday, July 6, 2012 1:58 PM
