YAMAHA YZF-R1 2013 Manual de utilização (in Portuguese)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-26
3
consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mude de roupa.
PAU13391
PRECAUÇÃO
PCA11400
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,
etc.O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de oc-
tano melhor obtido pelo método “Research”
de 95 ou superior. Se ouvir um som de ba- timento (ou sibilante), utilize gasolina de
uma marca diferente. A utilização de com-
bustível sem chumbo prolongará a vida útil
da vela de ignição e reduzirá os custos de
manutenção.
PAU51150

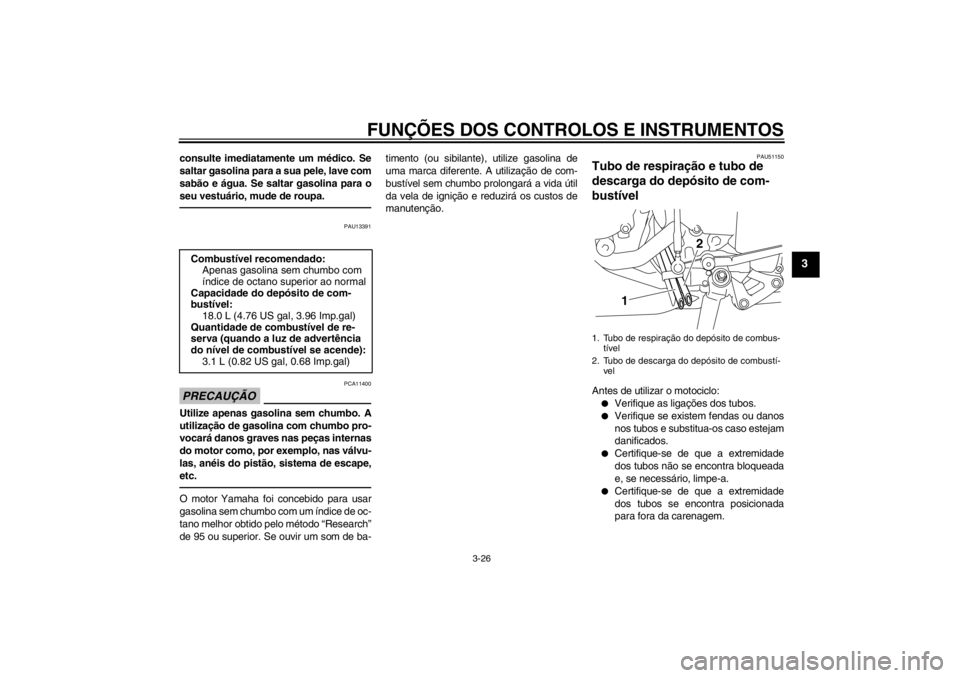

Tubo de respiração e tubo de
descarga do depósito de com-
bustível Antes de utilizar o motociclo:●
Verifique as ligações dos tubos.
●
Verifique se existem fendas ou danos
nos tubos e substitua-os caso estejam
danificados.
●
Certifique-se de que a extremidade
dos tubos não se encontra bloqueada
e, se necessário, limpe-a.
●
Certifique-se de que a extremidade
dos tubos se encontra posicionada
para fora da carenagem.
Combustível recomendado:
Apenas gasolina sem chumbo com
índice de octano superior ao normal
Capacidade do depósito de com-
bustível:
18.0 L (4.76 US gal, 3.96 Imp.gal)
Quantidade de combustível de re-
serva (quando a luz de advertência
do nível de combustível se acende): 3.1 L (0.82 US gal, 0.68 Imp.gal)
1. Tubo de respiração do depósito de combus-
tível
2. Tubo de descarga do depósito de combustí- vel
1 2
U1KBP1P0.book Page 26 Monday, July 2, 2012 11:34 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-27
3
PAU13433
Conversor catalítico Este modelo está equipado com um con-
versor catalítico no sistema de escape.
AV I S O
PWA10862
O sistema de escape fica quente depois
da utilização. Para evitar risco de incên-
dio ou queimaduras:●
não estacione o veículo junto de
materiais que possam constituir
um risco de incêndio, tais como
erva ou outros materiais que ardam
facilmente;
●
estacione o veículo num local onde
não haja probabilidade de peões ou
crianças tocarem no sistema de es-
cape quente;
●
certifique-se de que o sistema de
escape arrefeceu antes de efectuar
qualquer trabalho de manutenção;
●
não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolongado pode causar sobrea-
quecimento.
PRECAUÇÃO
PCA10701
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversor
catalítico.
PAU47271

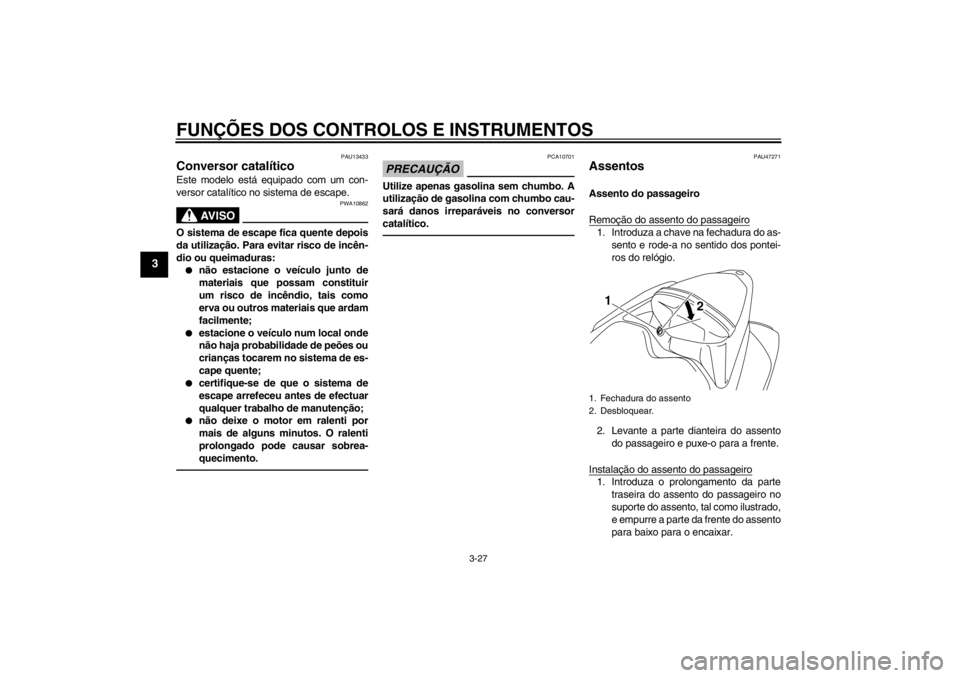

Assentos Assento do passageiro
Remoção do assento do passageiro1. Introduza a chave na fechadura do as-sento e rode-a no sentido dos pontei-
ros do relógio.
2. Levante a parte dianteira do assento do passageiro e puxe-o para a frente.
Instalação do assento do passageiro1. Introduza o prolongamento da parte traseira do assento do passageiro no
suporte do assento, tal como ilustrado,
e empurre a parte da frente do assento
para baixo para o encaixar.1. Fechadura do assento
2. Desbloquear.
1 2
U1KBP1P0.book Page 27 Monday, July 2, 2012 11:34 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-28
3
2. Retire a chave.

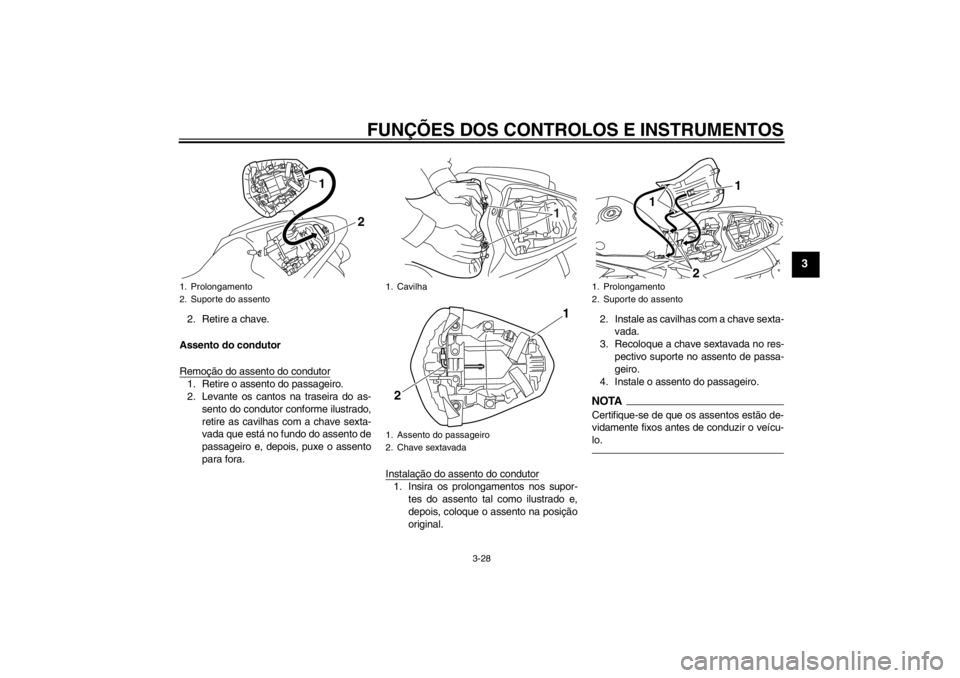

Assento do condutor
Remoção do assento do condutor1. Retire o assento do passageiro.
2. Levante os cantos na traseira do as- sento do condutor conforme ilustrado,
retire as cavilhas com a chave sexta-
vada que está no fundo do assento de
passageiro e, depois, puxe o assento
para fora.
Instalação do assento do condutor
1. Insira os prolongamentos nos supor-tes do assento tal como ilustrado e,
depois, coloque o assento na posição
original. 2. Instale as cavilhas com a chave sexta-
vada.
3. Recoloque a chave sextavada no res- pectivo suporte no assento de passa-
geiro.
4. Instale o assento do passageiro.
NOTACertifique-se de que os assentos estão de-
vidamente fixos antes de conduzir o veícu-
lo.
1. Prolongamento
2. Suporte do assento
1
2
1. Cavilha
1. Assento do passageiro
2. Chave sextavada
1
2 1
1. Prolongamento
2. Suporte do assento
1
21
U1KBP1P0.book Page 28 Monday, July 2, 2012 11:34 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-29
3
PAU47530

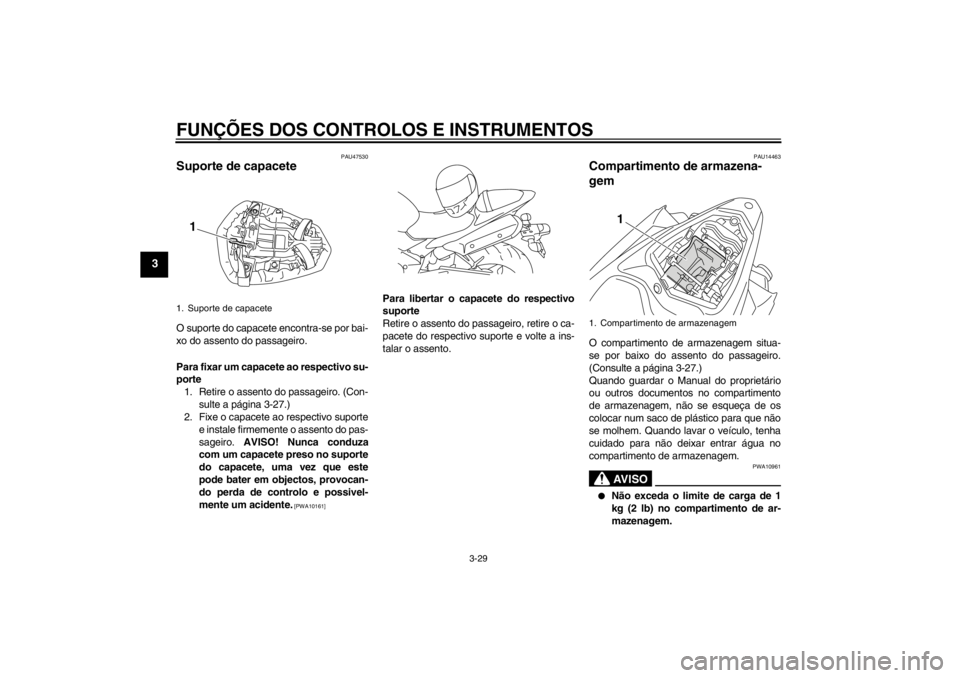

Suporte de capacete O suporte do capacete encontra-se por bai-
xo do assento do passageiro.
Para fixar um capacete ao respectivo su-
porte1. Retire o assento do passageiro. (Con- sulte a página 3-27.)
2. Fixe o capacete ao respectivo suporte
e instale firmemente o assento do pas-
sageiro. AVISO! Nunca conduza
com um capacete preso no suporte
do capacete, uma vez que este
pode bater em objectos, provocan-
do perda de controlo e possivel-
mente um acidente.
[PWA10161]
Para libertar o capacete do respectivo
suporte
Retire o assento do passageiro, retire o ca-
pacete do respectivo suporte e volte a ins-
talar o assento.
PAU14463
Compartimento de armazena-
gem O compartimento de armazenagem situa-
se por baixo do assento do passageiro.
(Consulte a página 3-27.)
Quando guardar o Manual do proprietário
ou outros documentos no compartimento
de armazenagem, não se esqueça de os
colocar num saco de plástico para que não
se molhem. Quando lavar o veículo, tenha
cuidado para não deixar entrar água no
compartimento de armazenagem.
AV I S O
PWA10961
●
Não exceda o limite de carga de 1
kg (2 lb) no compartimento de ar-
mazenagem.
1. Suporte de capacete
1
1. Compartimento de armazenagem
1
U1KBP1P0.book Page 29 Monday, July 2, 2012 11:34 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-30
3
●
Não exceda a carga máxima de 189
kg (417 lb) no veículo.
PAU47442

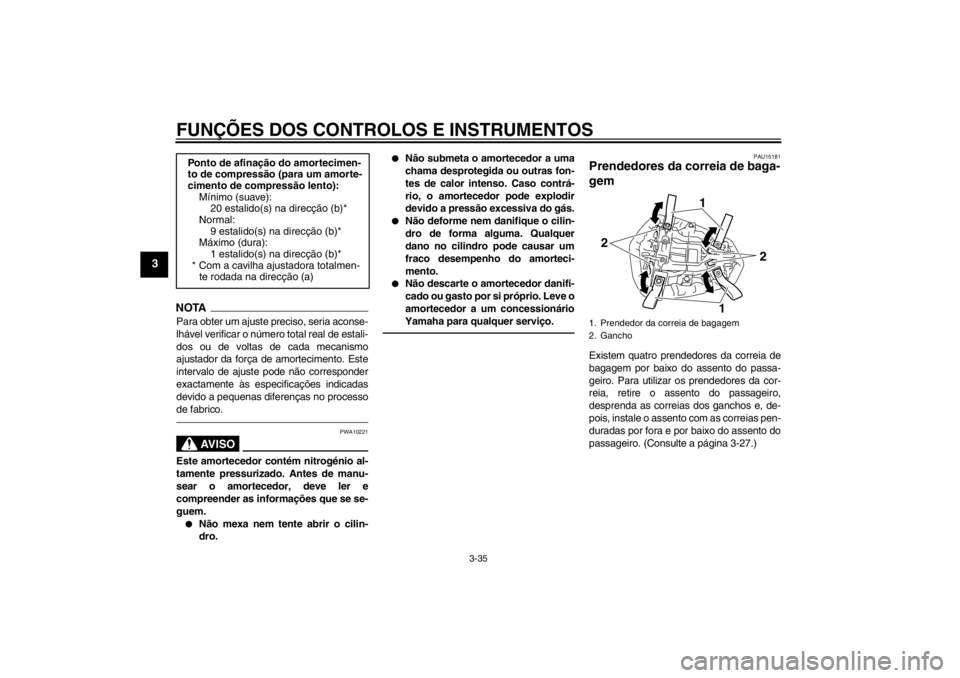

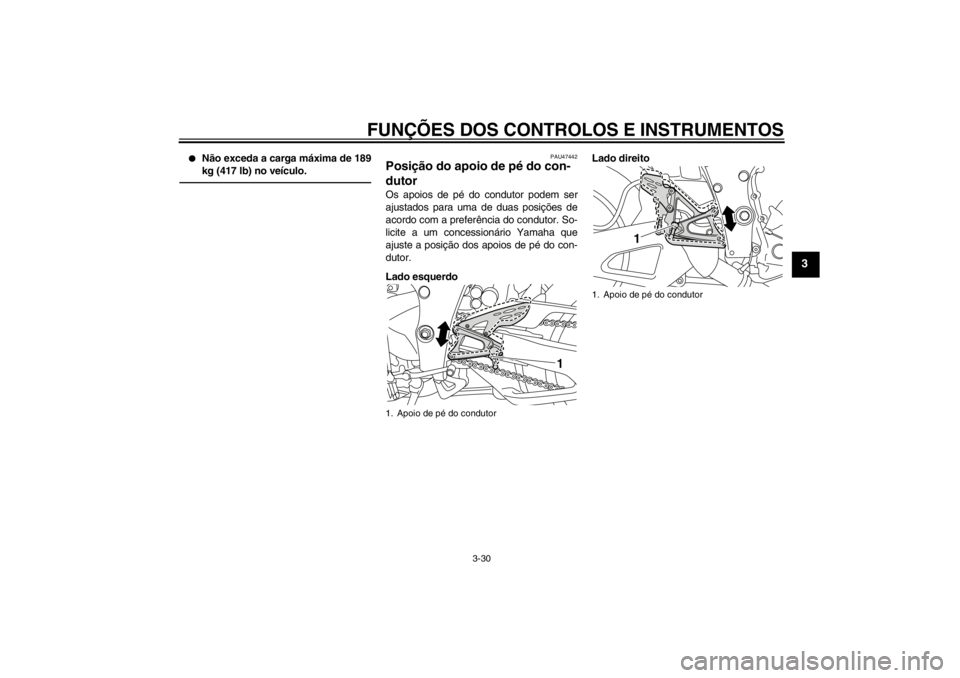

Posição do apoio de pé do con-
dutor Os apoios de pé do condutor podem ser
ajustados para uma de duas posições de
acordo com a preferência do condutor. So-
licite a um concessionário Yamaha que
ajuste a posição dos apoios de pé do con-
dutor.
Lado esquerdo Lado direito1. Apoio de pé do condutor
1
1. Apoio de pé do condutor
1
U1KBP1P0.book Page 30 Monday, July 2, 2012 11:34 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-31
3
PAU47260

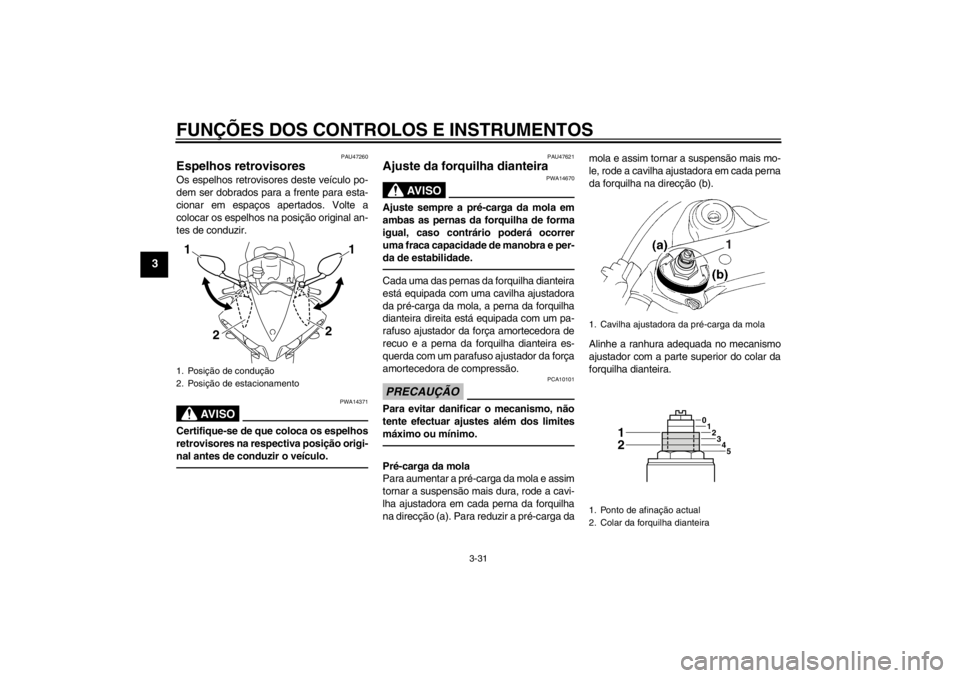

Espelhos retrovisores Os espelhos retrovisores deste veículo po-
dem ser dobrados para a frente para esta-
cionar em espaços apertados. Volte a
colocar os espelhos na posição original an-
tes de conduzir.
AV I S O
PWA14371
Certifique-se de que coloca os espelhos
retrovisores na respectiva posição origi-
nal antes de conduzir o veículo.
PAU47621
Ajuste da forquilha dianteira
AV I S O
PWA14670
Ajuste sempre a pré-carga da mola em
ambas as pernas da forquilha de forma
igual, caso contrário poderá ocorrer
uma fraca capacidade de manobra e per-
da de estabilidade.Cada uma das pernas da forquilha dianteira
está equipada com uma cavilha ajustadora
da pré-carga da mola, a perna da forquilha
dianteira direita está equipada com um pa-
rafuso ajustador da força amortecedora de
recuo e a perna da forquilha dianteira es-
querda com um parafuso ajustador da força
amortecedora de compressão.PRECAUÇÃO
PCA10101
Para evitar danificar o mecanismo, não
tente efectuar ajustes além dos limites
máximo ou mínimo.Pré-carga da mola
Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode a cavi-
lha ajustadora em cada perna da forquilha
na direcção (a). Para reduzir a pré-carga damola e assim tornar a suspensão mais mo-
le, rode a cavilha ajustadora em cada perna
da forquilha na direcção (b).
Alinhe a ranhura adequada no mecanismo
ajustador com a parte superior do colar da
forquilha dianteira.
1. Posição de condução
2. Posição de estacionamento11
2
2
1. Cavilha ajustadora da pré-carga da mola
1. Ponto de afinação actual
2. Colar da forquilha dianteira
1
0
123
45
12
U1KBP1P0.book Page 31 Monday, July 2, 2012 11:34 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-32
3

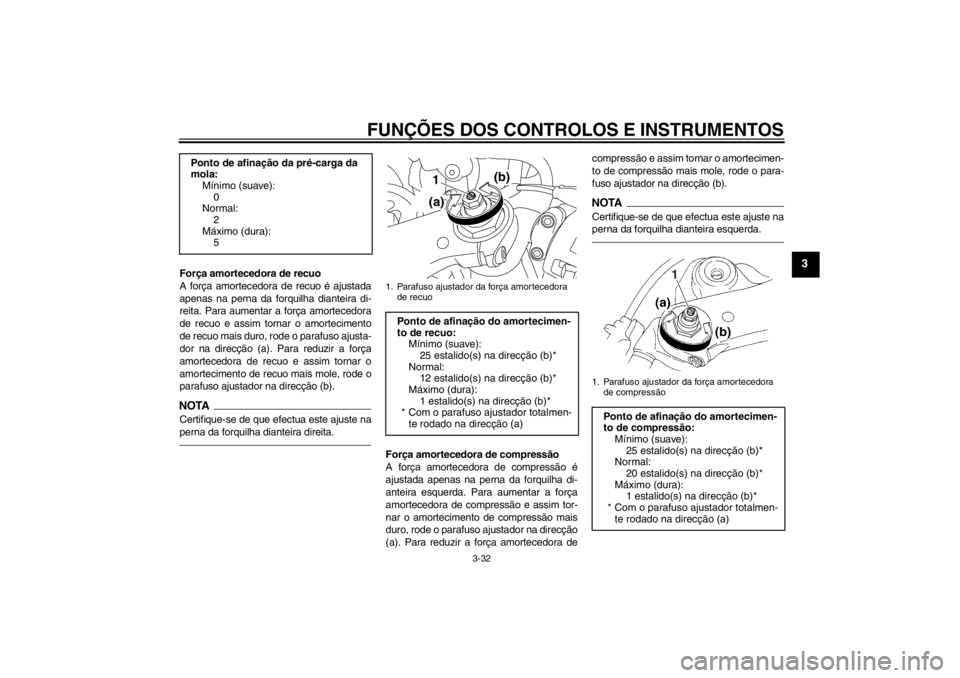

Força amortecedora de recuo
A força amortecedora de recuo é ajustada
apenas na perna da forquilha dianteira di-
reita. Para aumentar a força amortecedora
de recuo e assim tornar o amortecimento
de recuo mais duro, rode o parafuso ajusta-
dor na direcção (a). Para reduzir a força
amortecedora de recuo e assim tornar o
amortecimento de recuo mais mole, rode o
parafuso ajustador na direcção (b).NOTACertifique-se de que efectua este ajuste na
perna da forquilha dianteira direita.
Força amortecedora de compressão
A força amortecedora de compressão é
ajustada apenas na perna da forquilha di-
anteira esquerda. Para aumentar a força
amortecedora de compressão e assim tor-
nar o amortecimento de compressão mais
duro, rode o parafuso ajustador na direcção
(a). Para reduzir a força amortecedora de compressão e assim tornar o amortecimen-
to de compressão mais mole, rode o para-
fuso ajustador na direcção (b).
NOTACertifique-se de que efectua este ajuste na
perna da forquilha dianteira esquerda.
Ponto de afinação da pré-carga da
mola:
Mínimo (suave):0
Normal:
2
Máximo (dura): 5
1. Parafuso ajustador da força amortecedora
de recuo
Ponto de afinação do amortecimen-
to de recuo:Mínimo (suave):25 estalido(s) na direcção (b)*
Normal: 12 estalido(s) na direcção (b)*
Máximo (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmen- te rodado na direcção (a)
(b)
1
(a)
1. Parafuso ajustador da força amortecedora de compressão
Ponto de afinação do amortecimen-
to de compressão:Mínimo (suave): 25 estalido(s) na direcção (b)*
Normal:
20 estalido(s) na direcção (b)*
Máximo (dura): 1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmen- te rodado na direcção (a)
1
U1KBP1P0.book Page 32 Monday, July 2, 2012 11:34 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-33
3

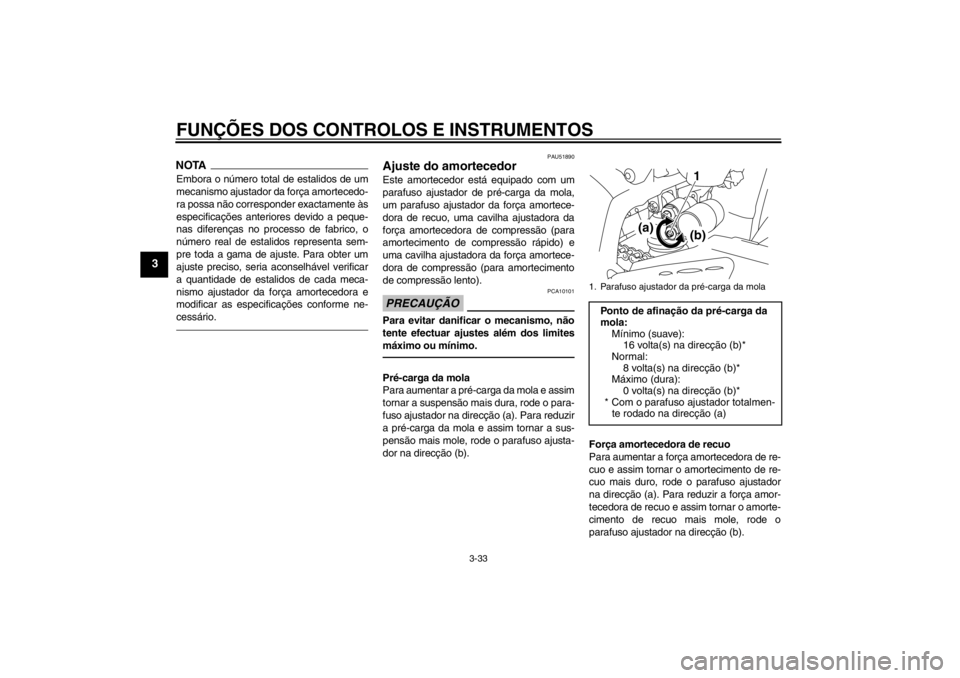

NOTAEmbora o número total de estalidos de um
mecanismo ajustador da força amortecedo-
ra possa não corresponder exactamente às
especificações anteriores devido a peque-
nas diferenças no processo de fabrico, o
número real de estalidos representa sem-
pre toda a gama de ajuste. Para obter um
ajuste preciso, seria aconselhável verificar
a quantidade de estalidos de cada meca-
nismo ajustador da força amortecedora e
modificar as especificações conforme ne-
cessário.
PAU51890

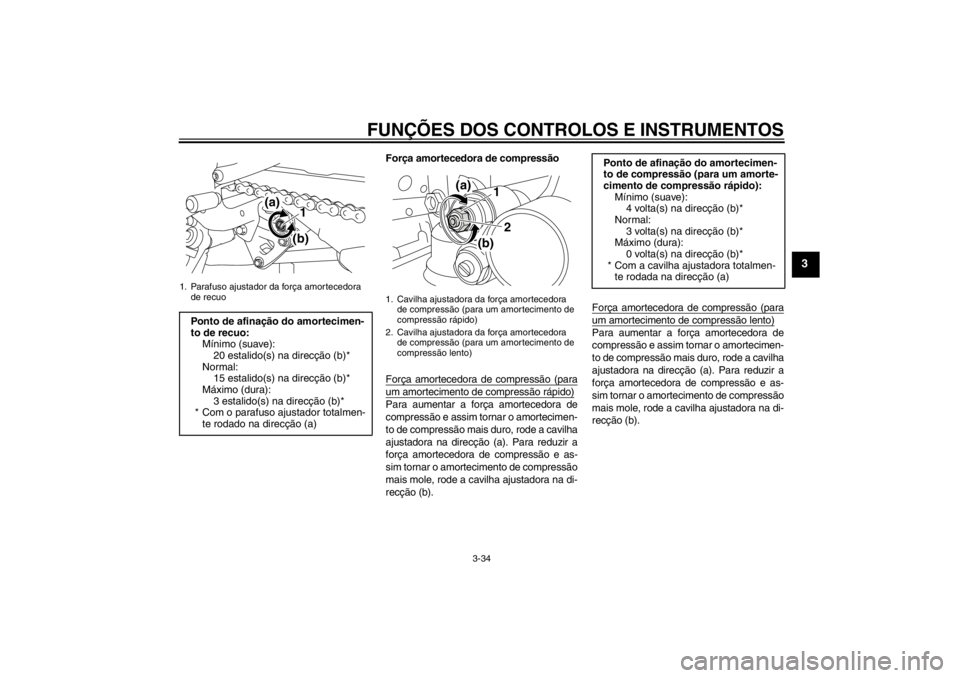

Ajuste do amortecedor Este amortecedor está equipado com um
parafuso ajustador de pré-carga da mola,
um parafuso ajustador da força amortece-
dora de recuo, uma cavilha ajustadora da
força amortecedora de compressão (para
amortecimento de compressão rápido) e
uma cavilha ajustadora da força amortece-
dora de compressão (para amortecimento
de compressão lento).PRECAUÇÃO
PCA10101
Para evitar danificar o mecanismo, não
tente efectuar ajustes além dos limites
máximo ou mínimo.Pré-carga da mola
Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode o para-
fuso ajustador na direcção (a). Para reduzir
a pré-carga da mola e assim tornar a sus-
pensão mais mole, rode o parafuso ajusta-
dor na direcção (b).Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
na direcção (a). Para reduzir a força amor-
tecedora de recuo e assim tornar o amorte-
cimento de recuo mais mole, rode o
parafuso ajustador na direcção (b).
1. Parafuso ajustador da pré-carga da molaPonto de afinação da pré-carga da
mola:
Mínimo (suave):16 volta(s) na direcção (b)*
Normal: 8 volta(s) na direcção (b)*
Máximo (dura):
0 volta(s) na direcção (b)*
* Com o parafuso ajustador totalmen- te rodado na direcção (a)
1
(a) (b)
U1KBP1P0.book Page 33 Monday, July 2, 2012 11:34 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-34
3
Força amortecedora de compressão
Força amortecedora de compressão (paraum amortecimento de compressão rápido)Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão mais duro, rode a cavilha
ajustadora na direcção (a). Para reduzir a
força amortecedora de compressão e as-
sim tornar o amortecimento de compressão
mais mole, rode a cavilha ajustadora na di-
recção (b). Força amortecedora de compressão (para
um amortecimento de compressão lento)Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão mais duro, rode a cavilha
ajustadora na direcção (a). Para reduzir a
força amortecedora de compressão e as-
sim tornar o amortecimento de compressão
mais mole, rode a cavilha ajustadora na di-
recção (b).
1. Parafuso ajustador da força amortecedora
de recuoPonto de afinação do amortecimen-
to de recuo:Mínimo (suave):20 estalido(s) na direcção (b)*
Normal: 15 estalido(s) na direcção (b)*
Máximo (dura):
3 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmen- te rodado na direcção (a)
1
(a)
(b)
1. Cavilha ajustadora da força amortecedora de compressão (para um amortecimento de
compressão rápido)
2. Cavilha ajustadora da força amortecedora de compressão (para um amortecimento de
compressão lento)
12
(a)
(b)
Ponto de afinação do amortecimen-
to de compressão (para um amorte-
cimento de compressão rápido):
Mínimo (suave): 4 volta(s) na direcção (b)*
Normal: 3 volta(s) na direcção (b)*
Máximo (dura):
0 volta(s) na direcção (b)*
* Com a cavilha ajustadora totalmen- te rodada na direcção (a)
U1KBP1P0.book Page 34 Monday, July 2, 2012 11:34 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-35
3
NOTAPara obter um ajuste preciso, seria aconse-
lhável verificar o número total real de estali-
dos ou de voltas de cada mecanismo
ajustador da força de amortecimento. Este
intervalo de ajuste pode não corresponder
exactamente às especificações indicadas
devido a pequenas diferenças no processo
de fabrico.
AV I S O
PWA10221
Este amortecedor contém nitrogénio al-
tamente pressurizado. Antes de manu-
sear o amortecedor, deve ler e
compreender as informações que se se-
guem.●
Não mexa nem tente abrir o cilin-
dro.
●
Não submeta o amortecedor a uma
chama desprotegida ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amortecedor pode explodir
devido a pressão excessiva do gás.
●
Não deforme nem danifique o cilin-
dro de forma alguma. Qualquer
dano no cilindro pode causar um
fraco desempenho do amorteci-
mento.
●
Não descarte o amortecedor danifi-
cado ou gasto por si próprio. Leve o
amortecedor a um concessionário
Yamaha para qualquer serviço.
PAU15181
Prendedores da correia de baga-
gem Existem quatro prendedores da correia de
bagagem por baixo do assento do passa-
geiro. Para utilizar os prendedores da cor-
reia, retire o assento do passageiro,
desprenda as correias dos ganchos e, de-
pois, instale o assento com as correias pen-
duradas por fora e por baixo do assento do
passageiro. (Consulte a página 3-27.)
Ponto de afinação do amortecimen-
to de compressão (para um amorte-
cimento de compressão lento):
Mínimo (suave):20 estalido(s) na direcção (b)*
Normal: 9 estalido(s) na direcção (b)*
Máximo (dura):
1 estalido(s) na direcção (b)*
* Com a cavilha ajustadora totalmen- te rodada na direcção (a) 1. Prendedor da correia de bagagem
2. Gancho
2
1
2
1
U1KBP1P0.book Page 35 Monday, July 2, 2012 11:34 AM
