COMMANDES ET INSTRUMENTS
4-35
1
2
345
6
7
8
9
10
11
12
3. Essuyer immédiatement toute coulure de carburant. ATTENTION: Essuyer
immédiatement toute coulure de
carburant à l’aide d’un chiffon
propre, sec et doux. En effet, le car-
burant risque d’abîmer les surfaces
peintes ou les pièces en plas-
tique.
[FCA10072]
4. Bien veiller à fermer correctement le bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15152
L’essence est délétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec prudence. Ne jamais si-
phonner de l’essence avec la bouche.
En cas d’ingestion d’essence, d’inhala- tion importante de vapeur d’essence ou
d’éclaboussure dans les yeux, consulter
immédiatement un médecin. En cas
d’éclaboussure d’essence sur la peau,
se laver immédiatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immédiate-
ment de vêtements.
FAU54602
ATTENTION
FCA11401
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que lesystème d’échappement.
Ce moteur Yamaha fonctionne à l’essence
super sans plomb d’un indice d’octane re-
cherche de 95 minimum. Si des cogne-
ments ou cliquetis surviennent, changer de
marque d’essence. L’essence sans plomb
prolonge la durée de service des bougies et
réduit les frais d’entretien.
Carburants essence-alcool
Il existe deux types de carburants es-
sence-alcool : l’un à l’éthanol et l’autre au
méthanol. Le carburant à l’éthanol peut être
utilisé lorsque la concentration en éthanol
ne dépasse pas 10 % (E10). Yamaha dé-
conseille l’utilisation de carburant au métha-
nol. En effet, celui-ci risque d’endommager
le système d’alimentation en carburant ou
de modifier le comportement du véhicule.
1. Tube de remplissage du réservoir de
carburant
2. Niveau de carburant maximum
1
2
Carburant recommandé : Essence super sans plomb (es-
sence-alcool (E 10) acceptable)
Capacité du réservoir de carburant : 17 L (4.49 US gal, 3.74 Imp.gal)
Quantité de la réserve à l’allumage
du témoin d’alerte du niveau de car-
burant : 3.0 L (0.79 US gal, 0.66 Imp.gal)
2CR-28199-FG.book 35 ページ ２０１５年５月１日　金曜日　午前９時５８分

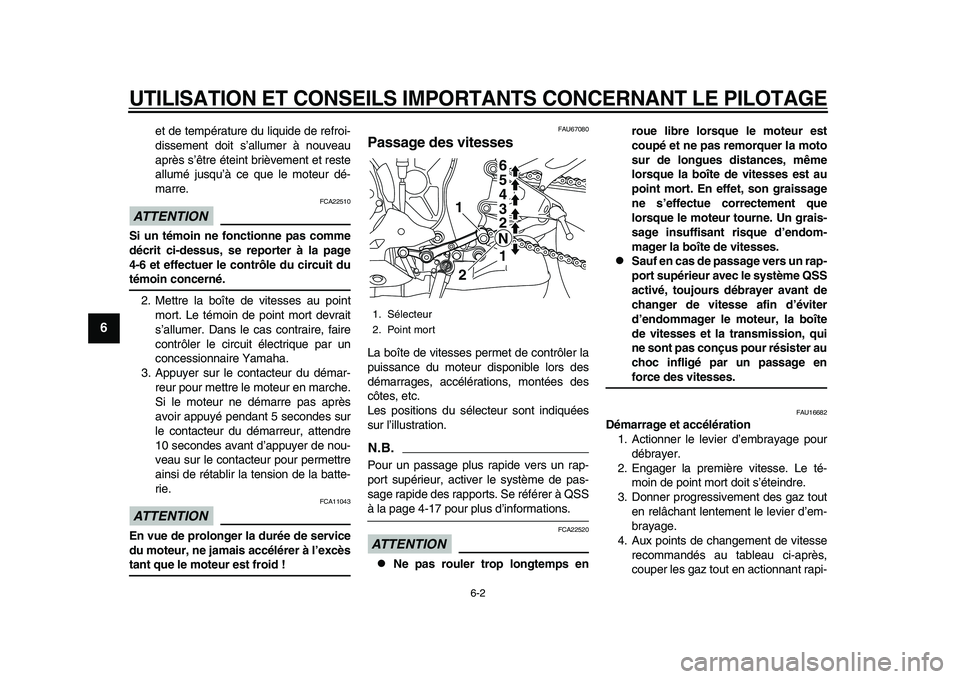

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
6-2
1
2
3
4
56
7
8
9
10
11
12
et de température du liquide de refroi-
dissement doit s’allumer à nouveau
après s’être éteint brièvement et reste
allumé jusqu’à ce que le moteur dé-
marre.
ATTENTION
FCA22510
Si un témoin ne fonctionne pas comme
décrit ci-dessus, se reporter à la page
4-6 et effectuer le contrôle du circuit dutémoin concerné. 2. Mettre la boîte de vitesses au point mort. Le témoin de point mort devrait
s’allumer. Dans le cas contraire, faire
contrôler le circuit électrique par un
concessionnaire Yamaha.
3. Appuyer sur le contacteur du démar- reur pour mettre le moteur en marche.
Si le moteur ne démarre pas après
avoir appuyé pendant 5 secondes sur
le contacteur du démarreur, attendre
10 secondes avant d’appuyer de nou-
veau sur le contacteur pour permettre
ainsi de rétablir la tension de la batte-
rie.ATTENTION
FCA11043
En vue de prolonger la durée de service
du moteur, ne jamais accélérer à l’excèstant que le moteur est froid !
FAU67080
Passage des vitessesLa boîte de vitesses permet de contrôler la
puissance du moteur disponible lors des
démarrages, accéléra tions, montées des
côtes, etc.
Les positions du sélecteur sont indiquées
sur l’illustration.N.B.Pour un passage plus rapide vers un rap-
port supérieur, activer le système de pas-
sage rapide des rapports. Se référer à QSSà la page 4-17 pour plus d’informations.ATTENTION
FCA22520

Ne pas rouler trop longtemps en roue libre lorsque le moteur est
coupé et ne pas remorquer la moto
sur de longues distances, même
lorsque la boîte de vitesses est au
point mort. En effet, son graissage
ne s’effectue correctement que
lorsque le moteur tourne. Un grais-
sage insuffisant risque d’endom-
mager la boîte de vitesses.

Sauf en cas de passage vers un rap-
port supérieur avec le système QSS
activé, toujours débrayer avant de
changer de vitesse afin d’éviter
d’endommager le moteur, la boîte
de vitesses et la transmission, qui
ne sont pas conçus pour résister au
choc infligé par un passage enforce des vitesses.
FAU16682
Démarrage et accélération
1. Actionner le levier d’embrayage pour
débrayer.
2. Engager la première vitesse. Le té- moin de point mort doit s’éteindre.
3. Donner progressivement des gaz tout en relâchant lentement le levier d’em-
brayage.
4. Aux points de changement de vitesse recommandés au tableau ci-après,
couper les gaz tout en actionnant rapi-
1. Sélecteur
2. Point mort
1
1
2
2 3 4
5 6
N
2CR-28199-FG.book 2 ページ ２０１５年５月１日　金曜日　午前９時５８分

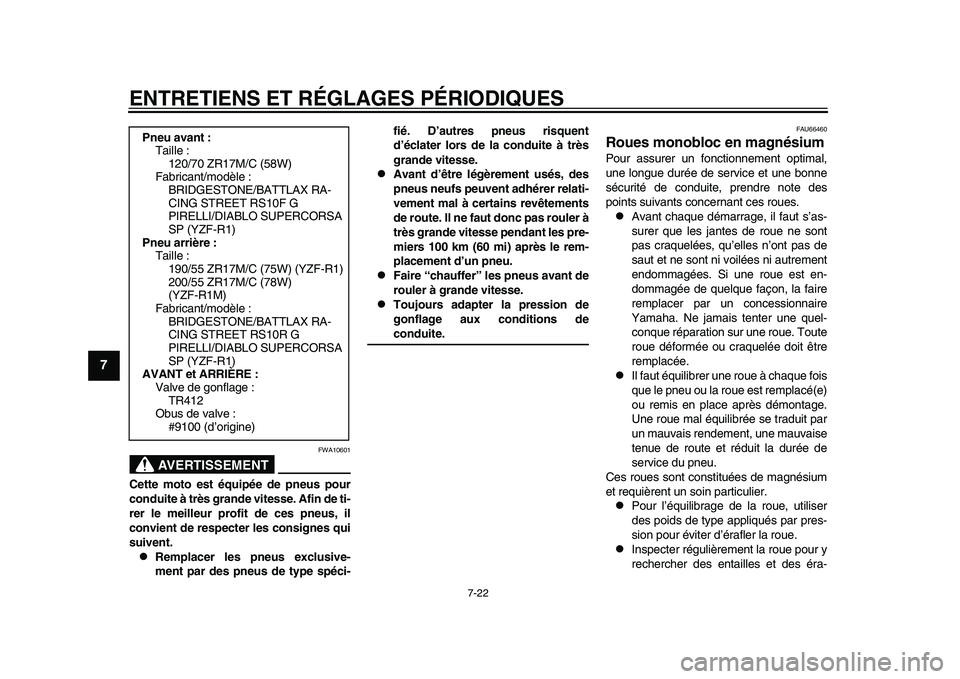

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-22
1
2
3
4
5
67
8
9
10
11
12
AVERTISSEMENT
FWA10601
Cette moto est équipée de pneus pour
conduite à très grande vitesse. Afin de ti-
rer le meilleur prof it de ces pneus, il
convient de respecter les consignes qui
suivent.
Remplacer les pneus exclusive-
ment par des pneus de type spéci- fié. D’autres pneus risquent
d’éclater lors de la conduite à très
grande vitesse.

Avant d’être légèrement usés, des
pneus neufs peuvent adhérer relati-
vement mal à certains revêtements
de route. Il ne faut
donc pas rouler à
très grande vitesse pendant les pre-
miers 100 km (60 mi) après le rem-
placement d’un pneu.

Faire “chauffer” les pneus avant de
rouler à grande vitesse.

Toujours adapter la pression de
gonflage aux conditions deconduite.
FAU66460
Roues monobloc en magnésiumPour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant ces roues.
Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont ni voilées ni autrement
endommagées. Si une roue est en-
dommagée de quelque façon, la faire
remplacer par un concessionnaire
Yamaha. Ne jamais tenter une quel-
conque réparation sur une roue. Toute
roue déformée ou craquelée doit être
remplacée.

Il faut équilibrer une roue à chaque fois
que le pneu ou la roue est remplacé(e)
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
Ces roues sont constituées de magnésium
et requièrent un soin particulier.

Pour l’équilibrage de la roue, utiliser
des poids de type appliqués par pres-
sion pour éviter d’érafler la roue.

Inspecter régulièrement la roue pour y
rechercher des entailles et des éra-
Pneu avant :
Taille :120/70 ZR17M/C (58W)
Fabricant/modèle :
BRIDGESTONE/BATTLAX RA-
CING STREET RS10F G
PIRELLI/DIABLO SUPERCORSA
SP (YZF-R1)
Pneu arrière : Taille :
190/55 ZR17M/C (75W) (YZF-R1)
200/55 ZR17M/C (78W)
(YZF-R1M)
Fabricant/modèle : BRIDGESTONE/BATTLAX RA-
CING STREET RS10R G
PIRELLI/DIABLO SUPERCORSA
SP (YZF-R1)
AVANT et ARRIÈRE :
Valve de gonflage :TR412
Obus de valve :
#9100 (d’origine)
2CR-28199-FG.book 22 ページ ２０１５年５月１日　金曜日　午前９時５８分

8-1
1
2
3
4
5
6
789
10
11
12

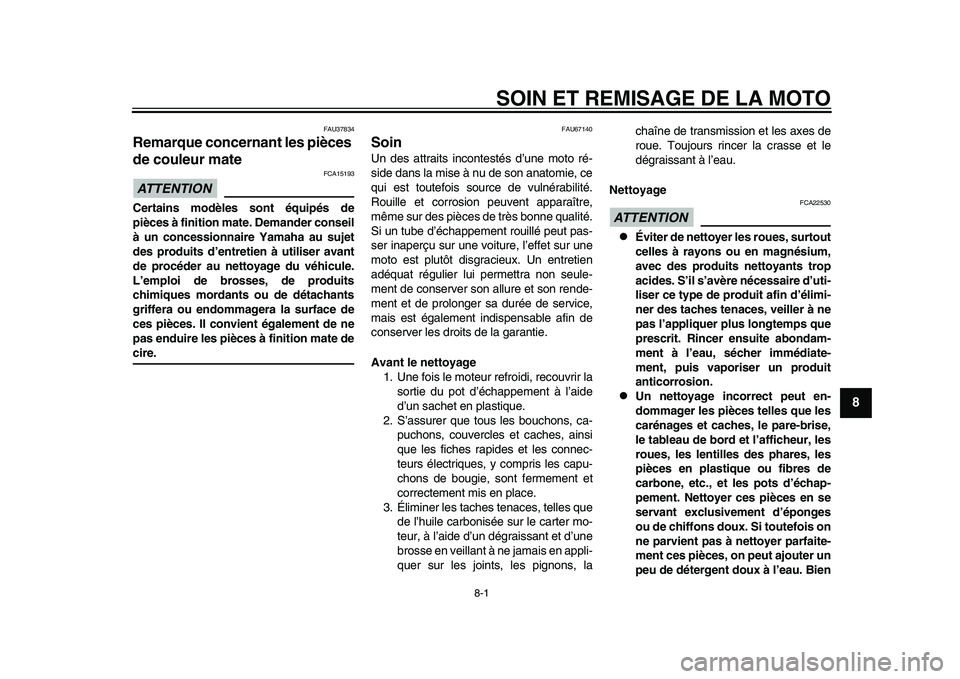

SOIN ET REMISAGE DE LA MOTO
FAU37834
Remarque concernant les pièces
de couleur mateATTENTION
FCA15193
Certains modèles sont équipés de
pièces à finition mate. Demander conseil
à un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits
chimiques mordants ou de détachants
griffera ou endommagera la surface de
ces pièces. Il convient également de ne
pas enduire les pièces à finition mate decire.
FAU67140
SoinUn des attraits incontestés d’une moto ré-
side dans la mise à nu de son anatomie, ce
qui est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître,
même sur des pièces de très bonne qualité.
Si un tube d’échappement rouillé peut pas-
ser inaperçu sur une voiture, l’effet sur une
moto est plutôt disgracieux. Un entretien
adéquat régulier lui permettra non seule-
ment de conserver son allure et son rende-
ment et de prolonger sa durée de service,
mais est également indispensable afin de
conserver les droits de la garantie.
Avant le nettoyage 1. Une fois le moteur refroidi, recouvrir la sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca- puchons, couvercles et caches, ainsi
que les fiches rapides et les connec-
teurs électriques, y compris les capu-
chons de bougie, sont fermement et
correctement mis en place.
3. Éliminer les taches tenaces, telles que de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints, les pignons, la chaîne de transmission et les axes de
roue. Toujours rincer la crasse et le
dégraissant à l’eau.
Nettoyage
ATTENTION
FCA22530

Éviter de nettoyer les roues, surtout
celles à rayons ou en magnésium,
avec des produits nettoyants trop
acides. S’il s’avère nécessaire d’uti-
liser ce type de produit afin d’élimi-
ner des taches tenaces, veiller à ne
pas l’appliquer plus longtemps que
prescrit. Rincer ensuite abondam-
ment à l’eau, sécher immédiate-
ment, puis vaporiser un produit
anticorrosion.

Un nettoyage incorrect peut en-
dommager les pièces telles que les
carénages et caches, le pare-brise,
le tableau de bord et l’afficheur, les
roues, les lentilles des phares, les
pièces en plastique ou fibres de
carbone, etc., et les pots d’échap-
pement. Nettoyer ces pièces en se
servant exclusivement d’éponges
ou de chiffons doux. Si toutefois on
ne parvient pas à nettoyer parfaite-
ment ces pièces, on peut ajouter un
peu de détergent doux à l’eau. Bien
2CR-28199-FG.book 1 ページ ２０１５年５月１日　金曜日　午前９時５８分

9-1
1
2
3
4
5
6
7
8910
11
12
CARACTÉRISTIQUES
FAU5091U
Dimensions:Longueur hors tout:2055 mm (80.9 in)
Largeur hors tout: 690 mm (27.2 in)
Hauteur hors tout: 1150 mm (45.3 in)
Hauteur de la selle:
855 mm (33.7 in) (YZF-R1)
860 mm (33.9 in) (YZF-R1M)
Empattement:
1405 mm (55.3 in)
Garde au sol: 130 mm (5.12 in)
Rayon de braquage minimum: 3300 mm (129.9 in)Poids:Poids à vide:199 kg (439 lb) (YZF-R1)
200 kg (441 lb) (YZF-R1M)Moteur:Type de moteur:
Refroidissement par liquide, 4 temps,
DACT
Disposition du ou des cylindres: 4 cylindres en ligne
Cylindrée:
998 cm
3
Alésage  course:
79.0  50.9 mm (3.11  2.00 in)
Taux de compression: 13.0 : 1
Système de démarrage:
Démarreur électrique Système de graissage:
Carter humide
Huile moteur:Marque recommandée:YAMALUBE
Type: SAE 10W-40 ou 15W-50 entièrement syn-
thétique
Classification d’huile moteur recommandée: API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur: Sans remplacement de la cartouche du
filtre à huile:3.90 L (4.12 US qt, 3.43 Imp.qt)
Avec remplacement de la cartouche du
filtre à huile: 4.10 L (4.33 US qt, 3.61 Imp.qt)Quantité de liquide de refroidissement:Vase d’expansion (jusqu’au repère de niveau
maximum): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiateur (circuit compris): 2.25 L (2.38 US qt, 1.98 Imp.qt)Filtre à air:Élément du filtre à air:Élément en papier huiléCarburant:Carburant recommandé:
Essence super sans plomb (essence-alco-
ol (E10) acceptable)
Capacité du réservoir:
17 L (4.49 US gal, 3.74 Imp.gal) Quantité de la réserve:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Injection de carburant:Corps de papillon d’accélération:Repère d’identification:
2CR1 00Bougie(s):Fabricant/modèle: NGK/LMAR9E-J
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:Humide, multidisqueTransmission:Taux de réduction primaire:1.634 (67/41)
Transmission finale: Chaîne
Taux de réduction secondaire:
2.563 (41/16)
Type de boîte de vitesses: Prise constante, 6 rapports
Commande: Au pied gauche
Rapport de démultiplication:
1
re:
2.600 (39/15)
2e:
2.176 (37/17)
3e: 1.842 (35/19)
4e: 1.579 (30/19)
2CR-28199-FG.book 1 ページ ２０１５年５月１日　金曜日　午前９時５８分
