Functies van instrumenten en bedieningselementen
4-48
1
2
34
5
6
7
8
9
10
11
12

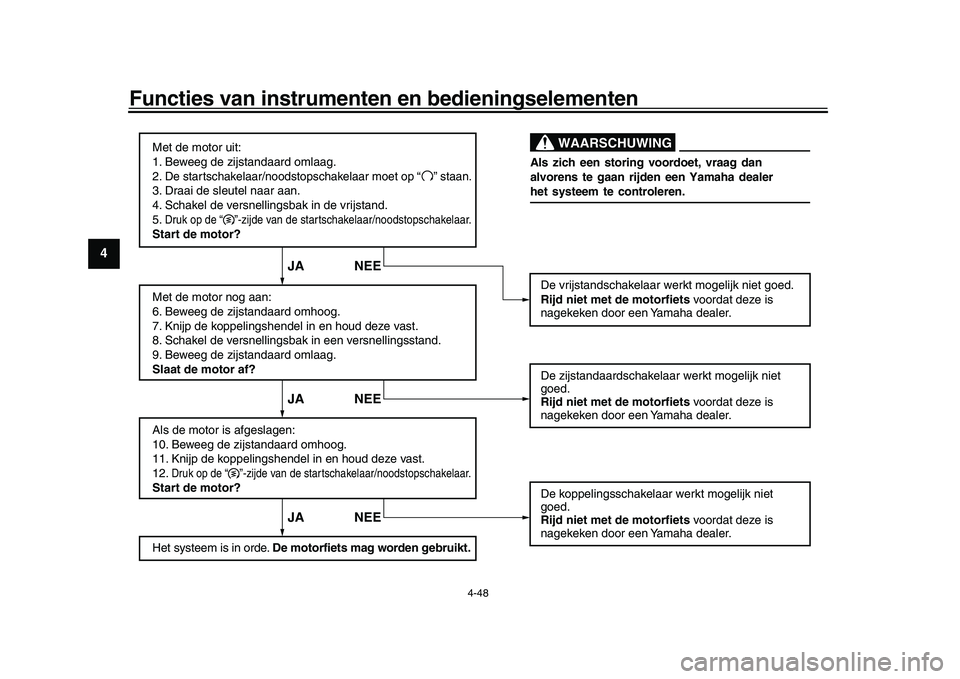

Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. De startschakelaar/noodstopschakelaar moet op “ ” staan.3. Draai de sleutel naar aan.
4. Schakel de versnellingsbak in de vrijstand.
5. Druk op de “ ”-zijde van de startschakelaar/noodstopschakelaar.Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Knijp de koppelingshendel in en houd deze vast.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Knijp de koppelingshendel in en houd deze vast.
12.
Druk op de “ ”-zijde van de startschakelaar/noodstopschakelaar.
Start de motor?
Het systeem is in orde. De motorfiets mag worden gebruikt. De vrijstandschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De zijstandaardschakelaar werkt mogelijk niet
goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De koppelingsschakelaar werkt mogelijk niet
goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
JA NEE JA NEE JA NEE
Als zich een storing voordoet, vraag dan
alvorens te gaan rijden een Yamaha dealer
het systeem te controleren.
WAARSCHUWING




6-1
1
2
3
4
56
7
8
9
10
11
12
Gebruik en belangri jke rij-informatie
DAU15952
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvoldoende vertrouwdheid met de
bedieningselementen kan leiden tot ver-
lies van de controle, met mogelijk eenongeval of letsel tot gevolg.
DAU73460
OPMERKINGDit model is uitgerust met:
een traagheidsmeeteenheid (IMU) die
de motor laat afslaan als de machine
kantelt. Draai in dat geval de sleutel
naar “OFF” en dan naar “ON” alvorens
te proberen de motor opnieuw te star-
ten. Als u dat niet doet zal de motor
niet starten, ondanks dat de motor
wordt aangezwengeld als u op de
startknop drukt.

een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Druk in dat
geval eenvoudigweg op de startknopom de motor weer te starten.
DAU79301
Starten van de motorHet startspersysteem (pagina 4-47) staat
starten alleen toe als aan een van de vol-
gende voorwaarden is voldaan:
De versnellingsbak staat in de vrij-
stand.

De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
Om de motor te starten
1. Draai de contactsleutel naar “ON” en controleer of de noodstopschakelaar
op “ ” is gezet.
2. Controleer of de volgende waarschu- wings- en controlelampjes gaan bran-
den.

Waarschuwingslampje motorsto-
ring

Waarschuwingslampje oliedruk en
koelvloeistoftemperatuur*

ABS-waarschuwingslampje*

Waarschuwingslampje brandstof-
niveau*

Waarschuwingslampje stuurdem-
per en vering

Controlelampje schakelmoment

Controlelampje stabiliteitsregeling




Periodiek onderhoud en afstelling
7-13
1
2
3
4
5
67
8
9
10
11
12
DAU36112
FilterbusDit model is voorzien van een filterbus die
voorkomt dat brandstofdampen naar de at-
mosfeer ontsnappen. Controleer alvorens
met deze machine te rijden het volgende:
Controleer alle slangaansluitingen.

Controleer de slangen en de filterbus
op barsten of beschadiging. Vervang
indien beschadigd.

Controleer de ontluchtingsinrichting
van de filterbus op verstopping en rei-
nig deze indien nodig.
DAU66533
Motorolie en oliefilterpatroonVóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon wor-
den vervangen volgens de intervalperioden
vermeld in het periodieke smeer- en onder-
houdsschema.
Om het motorolieniveau te controleren 1. Zet de machine op een vlakke onder-
grond en houd deze rechtop. Wanneer
de machine iets schuin staat, kan het
niveau al foutief worden afgelezen.
2. Start de motor, laat deze een paar mi- nuten warmdraaien en zet hem dan af.
3. Wacht een paar minuten tot de olie tot
rust is gekomen en controleer dan het
olieniveau via het kijkglas linksonder in
het carter.OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveaustaan. 4. Als de motorolie bij of beneden de
merkstreep voor minimumniveau
staat, vul dan voldoende olie, van de
aanbevolen soort, bij tot het correcte
niveau.
Om de motorolie te verversen (met of
zonder vervanging van oliefilterpa-
troon) 1. Verwijder stroomlijnpaneel A en pa- neel B. (Zie pagina 7-9.)
2. Start de motor, laat deze een paar mi- nuten warmdraaien en zet hem dan af.
3. Zet een olieopvangbak onder de motor
om de gebruikte olie op te vangen.
4. Verwijder de olievuldop en de olieaf- tapplug met de pakking om de olie uit
#4#3#2#1
FUEL TANK
THROTTLE BODY CHARCOAL
CANISTER
ATMOSPHERE
1. Kijkglas olieniveau
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
2
3
1




Periodiek onderhoud en afstelling
7-39
1
2
3
4
5
67
8
9
10
11
12
Oververhitte motor
WAARSCHUWING
DWAT1041

Verwijder de radiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete vloeistof en stoom kunnen
naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.

Breng een dikke doek, bijvoorbeeld een handdoek, aan over de radiatorvuldop en draai deze dan langzaam linksom tegen
de aanslag zodat de nog aanwezige druk kan ontsnappen. Druk de dop omlaag zodra het sisgeluid stopt en draai deze links-om en verwijder de dop.
OPMERKINGAls geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde.
Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.




11-1
1
2
3
4
5
6
7
8
9
1011
12
