Ecrã MENU O ecrã MENU contém os seguintes módu-
los de pontos de afinação. Selecione um
módulo para efetuar alterações relaciona-
das com os pontos de afinação. Apesar de
ser possível alterar ou repor alguns pontos
de afinação através do ecrã principal, o
ecrã MENU oferece acesso a todos os
ecrãs e pontos de afinação de controlo. Acesso e funcionamento do MENU
As seguintes operações de botão rotativo
são operações comuns para aceder, sele-
cionar e se deslocar no ecrã MENU e nos
respetivos módulos.
Pressão longa
- mantenha premido o bo-
tão rotativo durante um segundo para ace-
der ao ecrã MENU ou para sair do MENU.
Selecione - rode o botão rotativo para cima
ou para baixo para realçar o módulo ou a
opção de afinação desejada e, em seguida,
prima brevemente o botão rotativo (prima
brevemente o botão rotativo para dentro)
para confirmar a seleção. Marca triangular
- determinados ecrãs de
pontos de afinação possuem uma opção de
marca triangular a apontar para cima. Sele-
cione a marca triangular para sair desse
ecrã e retroceda um ecrã (ou prima longa-
mente o botão rotativo para sair do MENU).
NOTASe for detetado movimento do veículo, o
ecrã sairá automaticamente de MENU emudará para o ecrã principal.
“Display Mode”
Há dois modos de ap resentação do ecrã
principal, STREET MODE e TRACK MO-
DE.
Para configurar o modo de apresentaçãodo ecrã principal1. Prima longamente o botão rotativo
para aceder ao ecrã MENU.
Módulo Descrição
Muda a apresentação do
ecrã principal entre o
modo de rua e o modo de
pista.
Ajuste os pontos de
afinação do YRC.
Visualize e reinicie os
tempos de voltas.
Esta função exige uma
peça acessória.
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
12
:
00
Display ModeYRC SettingLap TimeLogging
Visualize e reinicie três
intervalos de manutenção.
Configure as unidades de
consumo de combustível e
de distância.
Configure as cores de
fundo.
Ative/desative e ajuste os
pontos de afinação do
taquímetro.
Ajuste as opções da janela
do visor multifunções.
Ajuste a luminosidade do
ecrã.
Acerte o relógio.
Repõe todos os pontos de
afinação nos valores
predefinidos.
Maintenance
Unit
WallpaperShift IndicatorDisplay SettingBrightnessCloc
k
All Reset
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
12
:
00
BX4-9-P2.book 14 ページ ２０１８年１０月２日　火曜日　午後１時５分

Funções dos controlos e instrumentos
4-15
1
2
345
6
7
8
9
10
11
12

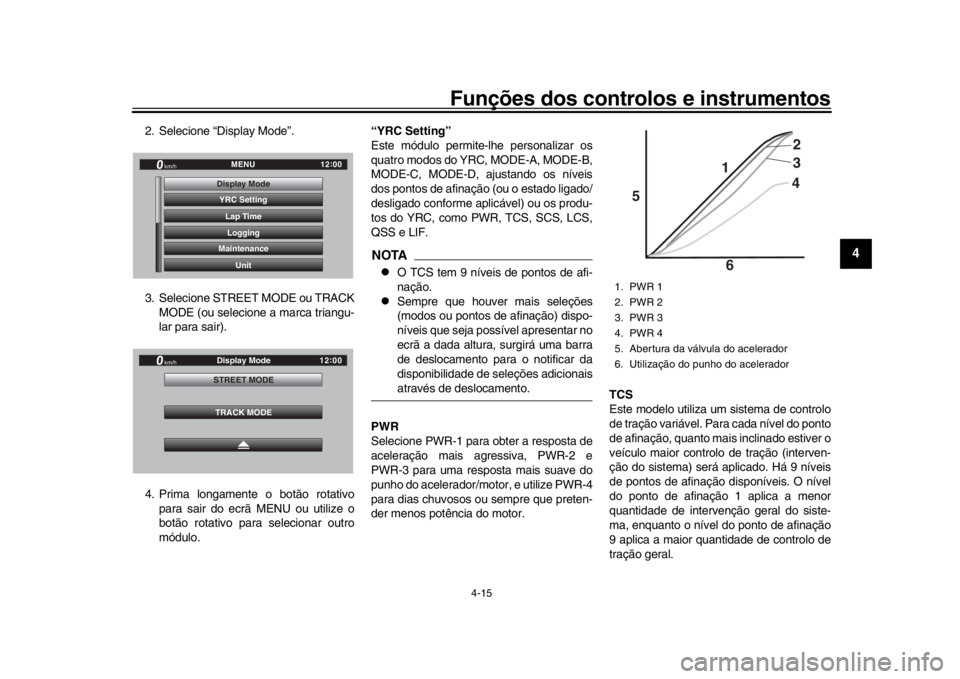

2. Selecione “Display Mode”.
3. Selecione STREET MODE ou TRACK MODE (ou selecione a marca triangu-
lar para sair).
4. Prima longamente o botão rotativo para sair do ecrã MENU ou utilize o
botão rotativo para selecionar outro
módulo. “YRC Setting”
Este módulo permite
-lhe personalizar os
quatro modos do YRC, MODE-A, MODE-B,
MODE-C, MODE-D, ajustando os níveis
dos pontos de afinação (ou o estado ligado/
desligado conforme aplicável) ou os produ-
tos do YRC, como PWR, TCS, SCS, LCS,
QSS e LIF.
NOTA
O TCS tem 9 níveis de pontos de afi-
nação.

Sempre que houver mais seleções
(modos ou pontos de afinação) dispo-
níveis que seja possível apresentar no
ecrã a dada altura, surgirá uma barra
de deslocamento para o notificar da
disponibilidade de seleções adicionaisatravés de deslocamento.
PWR
Selecione PWR-1 para obter a resposta de
aceleração mais agressiva, PWR-2 e
PWR-3 para uma resposta mais suave do
punho do acelerador/motor , e utilize PWR-4
para dias chuvosos ou sempre que preten-
der menos potência do motor. TCS
Este modelo utiliza um sistema de controlo
de tração variável. Para cada nível do ponto
de afinação, quanto mais inclinado estiver o
veículo maior controlo de tração (interven-
ção do sistema) será aplicado. Há 9 níveis
de pontos de afinação disponíveis. O nível
do ponto de afinação 1 aplica a menor
quantidade de intervenção geral do siste-
ma, enquanto o nível do ponto de afinação
9 aplica a maior quantidade de controlo de
tração geral.
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
12
:
00
km/h
12 :
00
TRACK MODE
STREET MODE
Display Mode
1. PWR 1
2. PWR 2
3. PWR 3
4. PWR 4
5. Abertura da válvula do acelerador
6. Utilização do punho do acelerador
5
64
3 2
1
BX4-9-P2.book 15 ページ ２０１８年１０月２日　火曜日　午後１時５分

Funções dos controlos e instrumentos
4-17
1
2
345
6
7
8
9
10
11
12
NOTA
Defina o QS para 1 para condução
em pista ou desportiva.

Defina o QS para 2 para conduçãoem modo de turismo ou na cidade.
LIF
É possível definir LIF para 1, 2, 3 ou OFF. O
nível do ponto de afinação 3 é o que mais
reduz a elevação da roda e o nível do ponto
de afinação 1 fornece a menor quantidade
de intervenção do sistema. OFF desliga o
LIF e LCS fica desativado para o modo do
YRC selecionado. Para personalizar um modo do YRC ou
para ajustar uma opção do YRC1. No ecrã MENU, selecione “YRC Set-
ting”.
2. O ecrã “YRC Setting” é apresentado e a caixa do modo do YRC “YRC” é re-
alçada. Prima brevemente o botão ro-
tativo para aceder à caixa e, em
seguida, selecione o modo do YRC A,
B, C, D que pretende ajustar. 3. Selecione a opção PWR, TCS, SCS,
LCS, QS , QS ou LIF do YRC
que pretende ajustar.
1. Intervenção do sistema
2. Elevação da roda
1 3
2
1
LIF
2
YRC SettingLap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
12
:
00

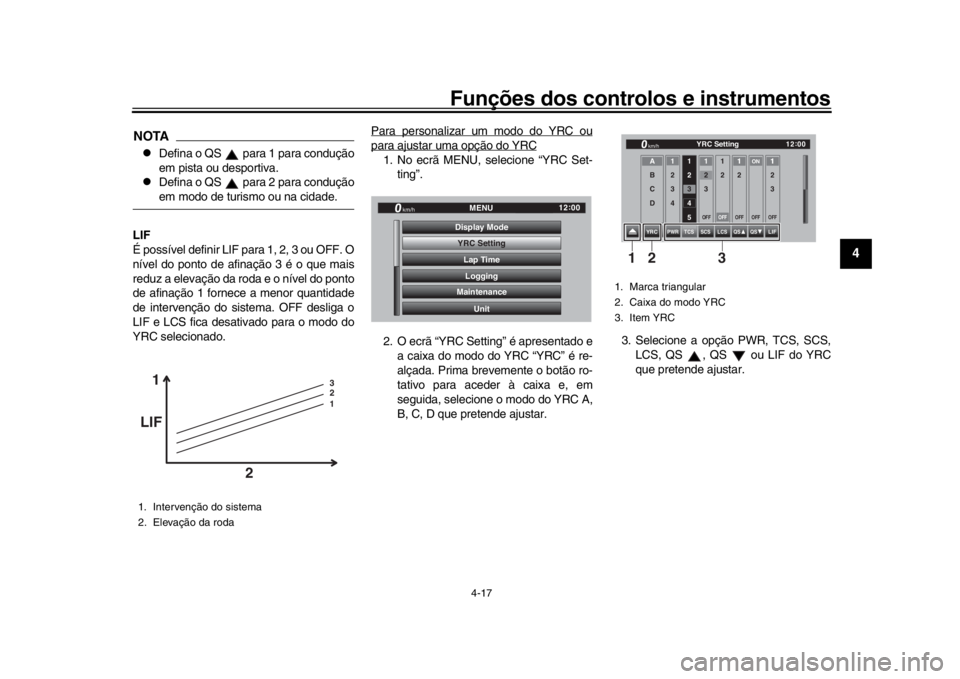

1. Marca triangular
2. Caixa do modo YRC
3. Item YRC
YRC
PWRTCS SCS LCS QS
LIF
12 :
00
YRC Setting
km/h
QS
A 1
5 2 1
111 1
ON
1
OFF
1
4 33 22
OFF
2OFF
3 2OFF
OFF
3
2
4
C B
D 1
13
2
BX4-9-P2.book 17 ページ ２０１８年１０月２日　火曜日　午後１時５分

Funções dos controlos e instrumentos
4-18
1
2
34
5
6
7
8
9
10
11
12
NOTA
Quando está selecionada uma opção
do YRC, o nível atual do ponto de afi-
nação é indicado por um quadrado
emoldurado a azul e o nível pré-defini-
do de fábrica surge numa caixa cin-
zenta.

Os níveis pré-definidos de fábrica va-
riam consoante o modo do YRC sele-cionado.
4. Para personalizar outros modos do YRC ou ajustar opções individuais do
YRC, repita desde o passo 2. Quando
concluir, selecione a marca triangular
na extremidade es querda para regres- sar ao ecrã MENU.
“Lap Time”
Este módulo permite-lhe visualizar e elimi-
nar o registo de tempo de voltas. A volta
mais rápida e o tempo médio de voltas
guardados no registo de tempo de voltas
são apresentados na parte superior do
ecrã. Utilize o botão rotativo para deslocar e
ver todos os tempos de voltas. As três vol-
tas mais rápidas estarão realçadas a prate-
ado. É possível armazenar até 40 voltas na
memória. Se forem registadas mais de 40
voltas, as voltas mais antigas (a começar
pela volta 1) serão substituídas.
Este módulo tem duas opções. “Display”
permite-lhe visualizar o registo do tempo de
voltas. “Reset” permite-lhe eliminar os da-
dos de registo do tempo de voltas.
Utilize o botão rotativo para selecionar “Dis-
play” e ver o registo da volta. Para reiniciar os dados do registo de tempo
de voltas1. Quando “Lap Time” for selecionado,
quer “Display” como “Reset” são apre-
sentados.
2. Selecione “Reset”.
1. Item YRC
2. Ponto de afinação do nível atual
3. Nível predefinido de fábrica
4. Modo YRC
YRC
PWRTCS SCS LCS QS
LIF
12 :
00
YRC Setting
QS
A 1
5 2 1
111 1
ON
1
OFF
1
4
km/h
33 22
OFF
2OFF
3 2OFF
OFF
3
2
4
C B
D 1
1
3 4
2
km/h
12
:
00
Reset
Display
Lap Time
1. Volta mais rápida
2. Tempo médio de volta
3. Registo de tempo de voltas
LAP 1LAP 2LAP 3LAP 4 FASTEST / LAP 12
02:54.56
02:55.20
02:56.04
02:56.80 02:34.56
02:53.00
AVERAGE
Lap Time
km/h
GPGPS
12
:
00
123
km/h
12 :
00
Reset
Display
Lap Time
BX4-9-P2.book 18 ページ ２０１８年１０月２日　火曜日　午後１時５分

Funções dos controlos e instrumentos
4-19
1
2
345
6
7
8
9
10
11
12
3. Selecione YES para eliminar todos os dados de tempo de voltas. (Selecione
NO para sair e retornar ao ecrã ante-
rior sem reiniciar o registo de voltas.)
“Maintenance”
Este módulo permite-lhe registar a distân-
cia percorrida entre mudanças de óleo do
motor (utilize a opção OIL) e duas outras
opções à sua escolha (utilize INTERVAL 1
e INTERVAL 2). Para reiniciar uma opção de manutenção
1. No ecrã MENU, selecione “Maintenan-
ce”.
2. Selecione a opção que pretende reini- ciar.
3. Prima longamente o botão rotativo para reiniciar a opção.
NOTANão é possível alterar os nomes das op-ções de manutenção.
“Unit”
Este módulo permite-lhe alternar entre a
apresentação de quilómetros e milhas.
Se usar quilómetros, a unidade do consu-
mo de combustível pode ser alternada en-
tre km/L ou L/100km. Se usar milhas, o que
está disponível é MPG.
Para configurar as unidades de distância oude consumo de combustível1. No ecrã MENU, selecione “Unit”.
km/h
12 :
00
Reset
Display
Lap TimeNO
Reset ?Lap Time
YES
km/h
GP GPS
12:
00
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
12
:
00
INTERVAL 2 OIL
INTERVAL 1
123456 km
123456 km
123456 km
Maintenance
km/h
GPS
12 :
00
INTERVAL 2 OIL
INTERVAL 1
0 km
123456 km
123456 km
Maintenance
km/h
GPS
12 :
00
BX4-9-P2.book 19 ページ ２０１８年１０月２日　火曜日　午後１時５分

Funções dos controlos e instrumentos
4-20
1
2
34
5
6
7
8
9
10
11
12
2. “km or mile” e “km/L or L/100km” são apresentados.
3. Selecione a opção da unidade de dis- tância ou de consumo que pretende
ajustar. 4. Selecione as unidades que pretende
utilizar.
5. Selecione o símbolo de triângulo para sair.
“Wallpaper”
Este módulo permite-lhe definir individual-
mente as cores do fundo dos visores
STREET MODE e TRACK MODE para pre-
to ou branco para as definições diurna e no- turna. Um fotossensor instalado no painel
de instrumentos deteta as condições de ilu-
minação e muda automaticamente o visor
para as configurações
diurnas e noturnas.
O fotossensor também controla uma fun-
ção de ajuste de luminosidade automática
subtil nos modos diurno e noturno para se
adequar às condições de iluminação am-
biente.
Para definir o padrão de fundo
1. No ecrã MENU, selecione “Wallpa- per”.
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
12
:
00
km/L or L/100km km/Lkm or mile km
Unit
km/h
GPGPS
12:
00
km/L or L/100km km/Lkm or mile km
Unit
km/h
GPGPS
12:
00
km/L or L/100km km/Lkm or mile km
Unit
km/h
GPGPS
12:
00
1. Fotocélula
1
BX4-9-P2.book 20 ページ ２０１８年１０月２日　火曜日　午後１時５分

Funções dos controlos e instrumentos
4-24
1
2
34
5
6
7
8
9
10
11
12
ranja rodando e, em seguida, premin-
do brevemente o botão rotativo. Todas
as rpm acima deste número até à
zona vermelha de 14000 rpm serão
apresentadas a cor-de-laranja.
NOTAIntervalo de afinação de início da barra corde laranja: 8000–14000 rpm.
8. Selecione o símbolo de triângulo para sair. “Peak Rev IND Setting”
Este módulo permite-lhe ligar ou desligar o
indicador de fixação do valor máximo das
rotações.
1. Selecione “Peak Rev IND Setting”.
2. Selecione “IND Mode” e, em seguida,
selecione ON (para ligar o indicador)
ou OFF (para desligar o indicador). 3. Selecione o símbolo de triângulo para
sair.
“Display Setting”
Este módulo permite-lhe definir a forma
como as opções de visualização de infor-
mações (como TRIP -1, ODO, C. TEMP,
etc.) estão agrupadas no ecrã principal. Há
quatro grupos de apresentação.

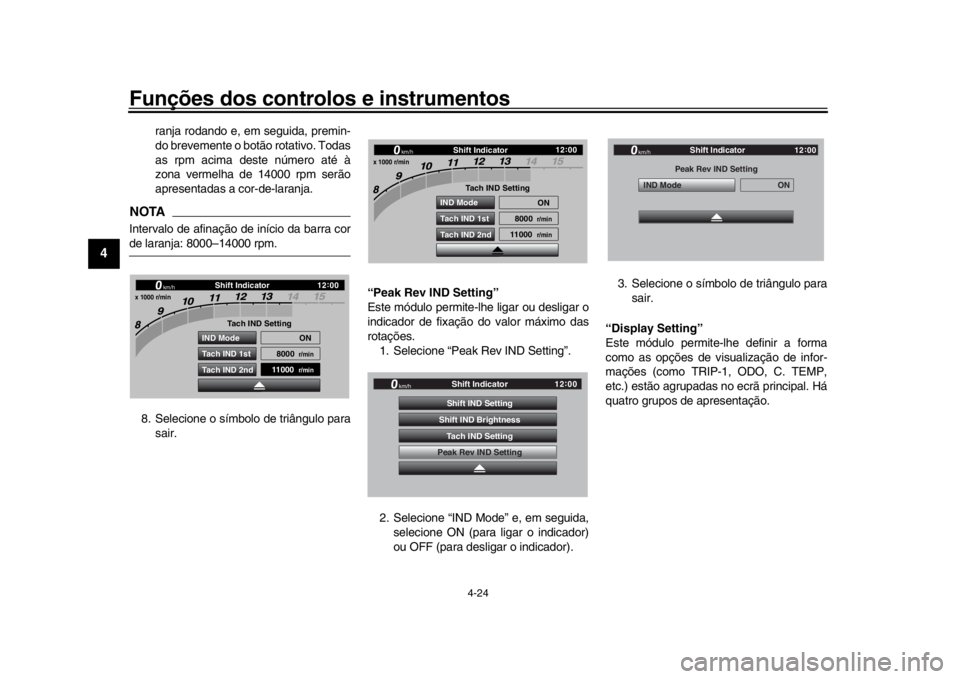

Shift Indicator
km/h
x 1000 r/min
GPS
12 :
00
Tach IND Setting
IND Mode ON
8000
r/min
11000
r/min
Tach IND 1st
Tach IND 2nd
Shift Indicator
km/h
x 1000 r/min
GPS
12 :
00
Tach IND Setting
IND Mode ON
8000
r/min
11000
r/min
Tach IND 1st
Tach IND 2nd
GP GPS
Tach IND Setting
Shift IND Brightness
Peak Rev IND Setting Shift Indicator
Shift IND Setting
km/h
12 :
00
IND Mode ON
Peak Rev IND Setting
Shift Indicator
km/h
GPGPS
12
:
00
BX4-9-P2.book 24 ページ ２０１８年１０月２日　火曜日　午後１時５分

Funções dos controlos e instrumentos
4-25
1
2
345
6
7
8
9
10
11
12

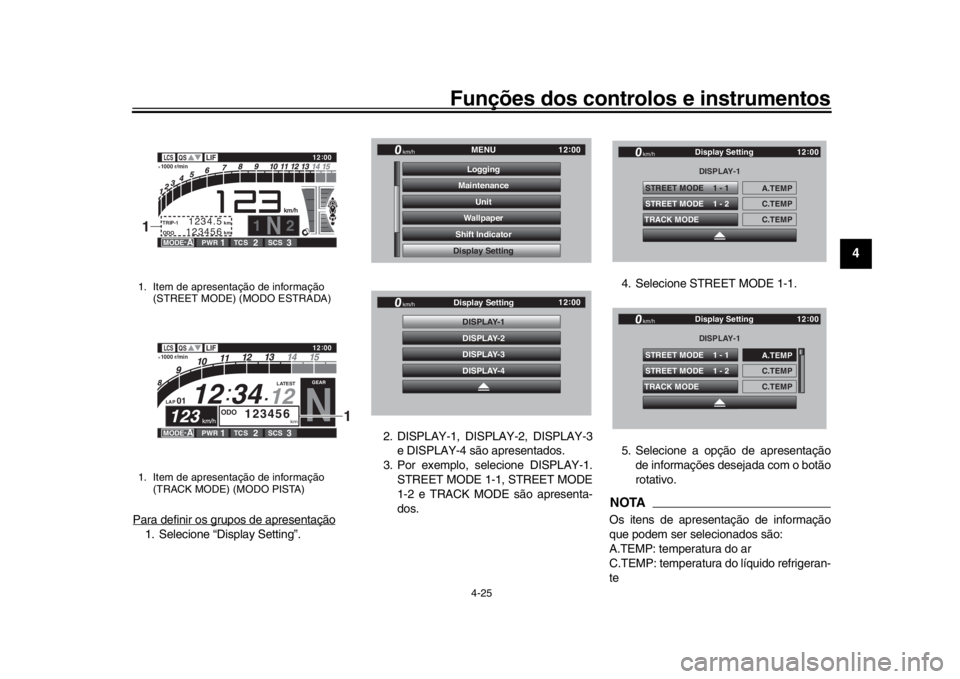

Para definir os grupos de apresentação1. Selecione “Display Setting”. 2. DISPLAY-1, DISP
LAY-2, DISPLAY-3
e DISPLAY-4 são apresentados.
3. Por exemplo, selecione DISPLAY-1.
STREET MODE 1-1, STREET MODE
1-2 e TRACK MODE são apresenta-
dos. 4. Selecione STREET MODE 1-1.
5. Selecione a opção de apresentação
de informações desejada com o botão
rotativo.
NOTAOs itens de apresent ação de informação
que podem ser selecionados são:
A.TEMP: temperatura do ar
C.TEMP: temperatura do líquido refrigeran-
te
1. Item de apresentação de informação (STREET MODE) (MODO ESTRADA)
1. Item de apresentação de informação (TRACK MODE) (MODO PISTA)
1 2
GPS
N
LCS
QS
LIF
ODO
123456
km
TRIP-1
1234.5
km
km/h
·1000 r/min
12:
00
PWR
1
TCS
2
SCS
3
T -
1
MODE -
A
1
QS
LIF
N
12GPS
12 34
LAP 01
ODO
km
123456
MODE-
A
LCS
QS
LIF
LATEST
·1000 r/min
12
:
00
km/h
123
PWR
1
TCS
2
SCS
3
T -
1
km/h
123
GEAR
1
GPGPS
Unit
Maintenance
Wallpaper
Shift Indicator MENU
Logging
Display Setting
km/h
12 :
00
GP GPS
DISPLAY-3 DISPLAY-2
DISPLAY-4
Display Setting
DISPLAY-1
km/h
12 :
00
STREET MODE 1 - 1
A.TEMP
C.TEMP
C.TEMP
Display Setting
DISPLAY-1
km/h
GPS
12 :
00
TRACK MODE STREET MODE 1 - 2 STREET MODE 1 - 1
A.TEMP
C.TEMP
C.TEMP
Display Setting
DISPLAY-1
km/h
GPS
12 :
00
TRACK MODE STREET MODE 1 - 2
BX4-9-P2.book 25 ページ ２０１８年１０月２日　火曜日　午後１時５分

Funções dos controlos e instrumentos
4-26
1
2
34
5
6
7
8
9
10
11
12
TRIP-1: contador de percurso 1
TRIP-2: contador de percurso 2
ODO: conta-quilómetros
FUEL CON: quantidade de combustível
consumido
FUEL AVG: consumo médio de combustí-
vel
CRNT FUEL: consumo atual de combustí-vel 6. Selecione STREET MODE 1-2 ou TRACK MODE para definir as opções
restantes de grupo DISPLAY-1.
7. Selecione o símbolo de triângulo para sair. Para definir os outros grupos de
apresentação, repita desde o passo 3.
“Brightness”
Este módulo permite-lhe ajustar o nível ge-
ral de luminosidade do ecrã do visor. Para regular a luminosidade
1. Selecione “Brightness”.
2. Selecione o nível de luminosidade de-
sejado rodando o botão rotativo e, em
seguida, prima brevemente o botão
rotativo para fixar a afinação.
“Clock”
Este módulo permite-lhe acertar o relógio. Para acertar o relógio
1. No ecrã MENU, selecione “Clock”.
2. Quando “Clock” é selecionado, os al-
garismos das horas serão realçados.
3. Acerte a hora rodando e, em seguida, premindo brevemente o botão rotati-
vo.
STREET MODE 1 - 1
A.TEMP
C.TEMP
C.TEMP
Display Setting
DISPLAY-1
km/h
GPS
12 :
00
TRACK MODE STREET MODE 1 - 2
GP GPS
Wallpaper Unit
Shift Indicator
Display Setting MENU
Maintenance
Brightness
km/h
12 :
00
Brightness
km/h
GPS
12 :
00
2
GP GPS
Shift Indicator Wallpaper
Display Setting Brightness MENU
Unit
Clock
km/h
12 :
00
Clock
km/h
12 :
00
11 :
34
BX4-9-P2.book 26 ページ ２０１８年１０月２日　火曜日　午後１時５分
