Commandes et instruments
4-14
1
2
34
5
6
7
8
9
10
11
12
Utilisation et accès à l’écran MENU
Le commutateur à molette permet d’exécu-
ter des opérations courantes telles que l’ac-
cès, la sélection et la navigation dans
l’écran MENU et ses modules.
Appui long - maintenir longuement le com-
mutateur à molette pendant une seconde
pour accéder à l’écran MENU ou le quitter.
Sélection - tourner le commutateur à mo- lette vers le haut ou vers le bas pour mettre
en surbrillance l’élément de réglage ou le
module souhaité, puis appuyer brièvement
dessus (appuyer brièvement sur le commu-
tateur à molette vers
l’intérieur) pour confir-
mer la sélection.
Symbole triangle - certains écrans de ré-
glage comportent un symbole triangle dirigé
vers le haut. Sélectionner le symbole
triangle pour quitter cet écran et revenir à
l’écran précédent (ou appuyer longuement
sur le commutateur à molette pour quitter
définitivement l’écran MENU).
N.B.En cas de détection de mouvement du vé-
hicule, l’écran MENU se fermera automati-quement et l’écran principal s’affichera.
“Display Mode”
Il existe deux modes d’affichage d’écran
principal : STREET MODE et TRACK
MODE.
Réglage du mode d’affichage de l’écranprincipal1. Appuyer longuement sur le commuta- teur à molette pour accéder à l’écran
MENU. 2. Sélectionner “Display Mode”.
3. Sélectionner STREET MODE ou
TRACK MODE (ou le triangle pour
quitter).
Permet d’afficher les trois
intervalles de maintenance
et de les remettre à zéro.
Permet de définir les
unités de consommation
de carburant et de
distance.
Permet de définir les
couleurs d’arrière-plan.
Permet d’allumer/
d’éteindre le témoin de
changement de vitesse et
d’ajuster les réglages du
compte-tours.
Permet de régler les
éléments de la fenêtre de
l’écran multifonction.
Permet de régler la
luminosité de l’écran.
Permet de régler la
montre.
Permet de rétablir les
réglages d’usine par
défaut.
Maintenance
Unit
WallpaperShift IndicatorDisplay SettingBrightnessClockAll Reset
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
12
:
00
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
12
:
00
BX4-9-F2.book 14 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Commandes et instruments
4-26
1
2
34
5
6
7
8
9
10
11
12
TRIP-2 : totalisateur journalier 2
ODO : compteur kilométrique
FUEL CON : quantité de carburant consom-
mée
FUEL AVG : consommation moyenne de
carburant
CRNT FUEL : consommation instantanéede carburant 6. Sélectionner STREET MODE 1-2 ou TRACK MODE pour définir les élé-
ments restants du groupe DISPLAY-1.
7. Sélectionner le symbole triangle pour quitter le module. Pour définir les
autres groupes d’affichage, répéter les
opérations à partir de l’étape 3.
“Brightness”
Ce module permet de régler le niveau géné-
ral de luminosité de l’écran d’affichage. Réglage de la luminosité
1. Sélectionner “Brightness”.
2. Sélectionner le niveau de luminosité
souhaité en tournant le commutateur à
molette, puis appuyer brièvement des-
sus pour définir le réglage.

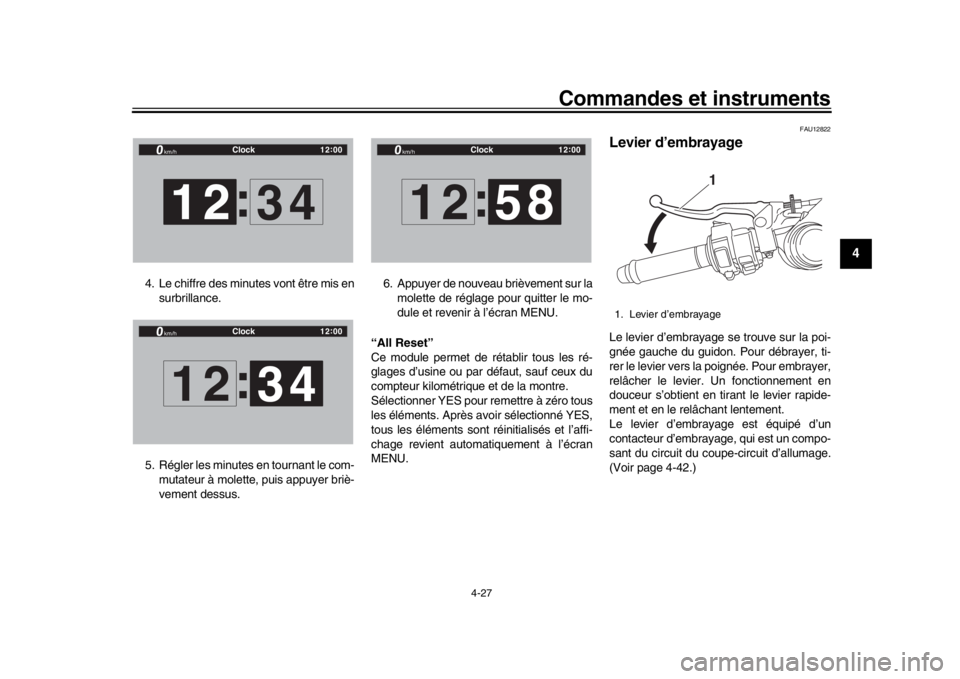

“Clock”
Ce module permet de régler la montre. Réglage de la montre
1. Dans l’écran MENU, sélectionner
“Clock”.
2. Si “Clock” est sélectionné, le chiffre des heures est mis en surbrillance.
3. Régler l’heure en tournant le commu- tateur à molette, puis appuyer briève-
ment dessus.
STREET MODE 1 - 1
A.TEMP
C.TEMP
C.TEMP
Display Setting
DISPLAY-1
km/h
GPS
12 :
00
TRACK MODE STREET MODE 1 - 2
GP GPS
Wallpaper Unit
Shift Indicator
Display Setting MENU
Maintenance
Brightness
km/h
12 :
00
Brightness
km/h
GPS
12 :
00
2
GPGPS
Shift Indicator Wallpaper
Display Setting Brightness MENU
Unit
Clock
km/h
12 :
00
Clock
km/h
12 :
00
11 :
34
BX4-9-F2.book 26 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Commandes et instruments
4-27
1
2
345
6
7
8
9
10
11
12
4. Le chiffre des minutes vont être mis en surbrillance.
5. Régler les minutes en tournant le com- mutateur à molette, puis appuyer briè-
vement dessus. 6. Appuyer de nouveau brièvement sur la
molette de réglage pour quitter le mo-
dule et revenir à l’écran MENU.
“All Reset”
Ce module permet de rétablir tous les ré-
glages d’usine ou par défaut, sauf ceux du
compteur kilométrique et de la montre.
Sélectionner YES pour remettre à zéro tous
les éléments. Après avoir sélectionné YES,
tous les éléments sont réinitialisés et l’affi-
chage revient automatiquement à l’écran
MENU.
FAU12822
Levier d’embrayageLe levier d’embrayage se trouve sur la poi-
gnée gauche du guidon. Pour débrayer, ti-
rer le levier vers la poignée. Pour embrayer,
relâcher le levier. Un fonctionnement en
douceur s’obtient en tirant le levier rapide-
ment et en le relâchant lentement.
Le levier d’embrayage est équipé d’un
contacteur d’embrayage, qui est un compo-
sant du circuit du coupe-circuit d’allumage.
(Voir page 4-42.)
Clock
km/h
12 :
00
12 :
34
Clock
km/h
12 :
00
12 34
:
Clock
km/h
12 :
00
12 :
58
1. Levier d’embrayage
1
BX4-9-F2.book 27 ページ ２０１８年１０月１日　月曜日　午前１０時５８分
