Características especiais
3-4
3
Condições de re dução para a veloci da-
d e anterior
 Velocidade do veículo de pelo menos
20 km/h (12 mi/h)
 Velocidade do motor de pelo menos
2000 rpm
 Velocidade do motor suficientemente
afastada da zona vermelha
 Desaceleração e acelerador comple-
tamente fechadoNOTAO QS e o QS podem ser defini-
dos individualmente.
 Para colocar em, ou retirar de, ponto
morto deve utilizar a alavanca da em-
braiagem.LIF
O sistema de controlo de elevação reduz a
velocidade a que a roda dianteira continua
a elevar-se no decurso de uma aceleração
extrema, como sucede nos arranques ou
saídas em curva. Quando é detetada uma
elevação da roda dianteira, a potência do
motor é regulada de modo a diminuir essa
elevação mantendo uma boa aceleração. BC
O sistema de controlo de travagem regula
a pressão do travão hidráulico para as ro-
das dianteiras e traseiras quando os tra-
vões são acionados e o bloqueio das rodas
é detetado. Este sistema tem duas defini-
ções.
BC1 é o ABS padrão, que ajusta a pressão
de travagem com base nos dados de velo-
cidade do veículo e velocidade das rodas.
O BC1 foi concebido para ativar e maximi-
zar a travagem quando o veículo estiver di-
reito.
O BC2 utiliza dados adicionais da IMU para
regular a potência de travagem acionada
ao efetuar uma curva para impedir a derra-
pagem lateral de uma roda.
AVISO
PWA20891
O sistema
de controlo d e travagem não
substitui a utilização de técnicas d e con-
d ução e de travagem a dequad as. O sis-
tema de controlo d e travagem não
consegue evitar to das as per das de tra-
ção causa das por travagem excessiva
d evi do a excesso de veloci dad e ou d er-
rapagem lateral de uma ro da durante a
travagem em superfícies escorrega dias.ERS (YZF-R1M)
A suspensão eletrónica de corrida da
ÖHLINS
® possui OBTi (objective-based tu-
ning interface – interface de controle da
suspensão) para alterações relacionadas
com os pontos de afinação dos modos au-
tomáticos de controlo da suspensão sim-
plificadas e conforme a situação. Além
disso, existem modos manuais que apre-
sentam uma regulação tradicional da sus-
pensão de ajuste mais sensível. O sistema
ERS é controlado pela SCU que pode ajus-
tar de forma independente as forças amor-
tecedoras de compressão e de recuo das
suspensões dianteira e traseira. Os modos
automáticos ajustarão as forças amortece-
doras da suspensão com base nas condi-
ções da corrida.
ABS
BC1/BC2 BC2 BC2
UB3LP0P0.book Page 4 Monday, August 5, 2019 1:31 PM

Características especiais
3-5
3
PAU66313
GlossárioABS - Sistema de Travão Antibloqueio
ABS ECU - Unidade de Controlo Eletrónica
do Sistema de Travão Antibloqueio
BC - Controlo de Travagem
CCU - Unidade de Controlo da Comunica-
ção
EBM - Gestão de Travagem do Motor
ECU - Unidade de Controlo do Motor
ERS - Suspensão Eletrónica de Corrida
GPS - Sistema de Posicionamento Global
IMU - Unidade de Medida Inercial
LCS - Sistema de Controlo de Lançamento
LIF - Sistema de Controlo de Elevação
PWR - Modo de entrega de potência
QS - Mudança Rápida de Velocidade
QSS - Sistema de Mudança Rápida de Ve-
locidade
SC - Controlo de Estabilidade
SCS - Sistema de Controlo da Patinagem
SCU - Unidade de Controlo da Suspensão
TCS - Sistema de Controlo de Tração
YRC - Controlo de Condução YamahaUB3LP0P0.book Page 5 Monday, August 5, 2019 1:31 PM

Funções dos controlos e instrumentos
4-6
4
PAU4939H
In dica dores luminosos e luzes de
a d vertência
PAU88280
In dica dores luminosos de mu dança de
d ireção “ ” e “ ”
Cada indicador luminoso ficará intermiten-
te quando os sinais de mudança de direção
correspondentes estiverem a piscar.
PAU88300
In dica dor luminoso d e ponto morto “ ”
Este indicador luminoso acende-se quan-
do a transmissão está em ponto morto.
PAU88310
In dica dor luminoso d e máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU88320
Luz de ad vertência do nível d e
combustível “ ”
Esta luz de advertência acende-se quando
o nível de combustível desce abaixo de 3.0
L (0.79 US gal, 0.66 Imp.gal) aproximada-
mente. Quando isto acontece, reabasteça
o mais brevemente possível.
O circuito elétrico da luz de advertência
pode ser verificado ligando o veículo. A luz
de advertência deverá acender-se durante
alguns segundos e depois apagar-se.
NOTASe a luz de advertência não acender de to-
do, se mantiver ligada após o reabasteci-
mento, ou se a luz de advertência piscar
repetidamente, solicite a um concessioná-
rio Yamaha que verifique o veículo.
PAU88330
In dica dor luminoso d e avaria (MIL) “ ”
Esta luz acende-se ou começa a piscar, se
for detetado um problema no motor ou
noutro sistema de controlo do veículo. Se
isto acontecer, solicite a um concessioná-
rio Yamaha que verifique o sistema de
diagnóstico a bordo. O circuito elétrico da
luz de advertência pode ser verificado ati-
vando a alimentação do veículo. A luz de-
verá acender-se durante alguns segundos
e depois apagar-se. Se a luz não se acen-
der logo quando o veículo é ligado ou se
permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o veículo.PRECAUÇÃO
PCA26820
Se o MIL começar a piscar, re duza a ve-
loci dad e do motor, a fim de evitar d anos
no sistema de escape.
1. Luz de advertência do nível de combustível
“”
2. Luz de advertência da Pressão do óleo e da Temperatura do refrigerante “ ”
3. Luz de advertência do sistema auxiliar “ ”
4. Indicador luminoso do controlo de estabilidade “ ”
5. Indicador luminoso de mudança de velocidade “ ”
6. Indicador luminoso de máximos “ ”
7. Luz de advertência do ABS “ ”
8. Indicador luminoso de mau funcionamento “ ”
9. Indicador luminoso de mudança de direção direita “ ”
10.Indicador luminoso de mudança de direção esquerda “ ”
11.Indicador luminoso de ponto morto “ ”
12.Indicador luminoso do sistema imobilizador “ ”
ABS
1 2
GPSN
LCSQS
LIF 2
ODO123456 TRIP-1
1234.5
1000 r/min
km
km
km/h
10:
00
MODE-APWR 1TCS 3SCS 2EBM 1T-2
5
12
6
7
9
8
1012
11
3
4
UB3LP0P0.book Page 6 Monday, August 5, 2019 1:31 PM

Funções dos controlos e instrumentos
4-7
4
NOTAO motor é rigorosamente controlado para o
sistema de diagnóstico de bordo poder de-
tetar qualquer deterioração ou avaria do
sistema de controlo de emissões. Devido a
esta especificação, o MIL pode acender-se
ou começar a piscar devido a modificações
do veículo, falta de manutenção ou uso ex-
cessivo e indevido do motociclo. Para evi-
tar esta situação, observe as seguintes
precauções.
 Não tente modificar o software da uni-
dade de controlo do motor.
 Não acrescente quaisquer acessórios
elétricos que possam interferir com o
controlo do motor.
 Não use acessórios ou peças, nome-
adamente suspensões, velas de igni-
ção, injetores, sistemas de escape,
etc., do mercado de reposição.
 Não altere as especificações do siste-
ma de transmissão (corrente, carre-
tos, rodas, pneus, etc.).
 Não remova nem altere o sensor de
O2, o sistema de indução de ar ou as
peças do sistema de escape (catalisa-
dores, EXUP, etc.).
 Mantenha uma corrente de transmis-
são adequada.
 Mantenha a pressão correta nos
pneus. 
Mantenha uma altura adequada do
pedal do travão, para impedir que o
travão traseiro seja arrastado.
 Não opere o veículo de forma exces-
siva. Por exemplo, abrir e fechar repe-
tida ou excessivamente a aceleração,
corridas, burn outs, cavalinhos, pre-
mir sistematicamente o pedal de em-
braiagem só até metade, etc.
PAU88342
Luz de ad vertência do ABS “ ”
Em funcionamento normal, a luz de adver-
tência do ABS acende-se quando o veículo
é ligado e desliga-se após ser atingida uma
velocidade de 10 km/h (6 mi/h) ou superior.NOTASe a luz de advertência não funcionar
como se descreve acima, ou se a luz de ad-
vertência se acender durante a condução,
é possível que o ABS não esteja a funcionar
bem. Solicite a um concessionário Yamaha
que verifique o veículo logo que possível.
AVISO
PWA16043
Se a luz de ad vertência do ABS não se
d esligar depois de o veículo atingir os 10
km/h (6 mi/h) ou se a luz de ad vertência
se acen der durante a con dução: 
Tenha mais cui dad o para evitar o
bloqueio das ro das durante trava-
gens de emergência.
 Solicite a um concessionário
Yamaha que verifique o veículo
logo que possível.
PAU67433
Indica dor luminoso d e mudança de
veloci dad es “ ”
O indicador luminoso acende-se quando é
necessário mudar para uma velocidade su-
perior. As velocidades do motor a que se
acende e apaga podem ser ajustadas.
(Consulte a página 4-27.)NOTAQuando o veículo é ligado, esta luz deverá
acender-se durante alguns segundos e de-
pois apagar-se. Se a luz não se acender ou
permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o veículo.
PAU88350
In dica dor luminoso d o sistema
imobiliza dor “ ”
Depois de o interruptor principal ser desli-
gado e de terem passado 30 segundos, o
indicador luminoso ficará intermitente indi-
cando que o sistema imobilizador está ati-
UB3LP0P0.book Page 7 Monday, August 5, 2019 1:31 PM

Funções dos controlos e instrumentos
4-15
4
A dvertência da temperatura do
refrigerante “ ”
Este ícone aparece se a temperatura do lí-
quido refrigerante alcançar 117 °C (242 °F)
ou mais. Pare o veículo e desligue o motor.
Deixe o motor arrefecer.PRECAUÇÃO
PCA10022
Interrompa o funcionamento d o motor
se este estiver a sobreaquecer.A dvertência de pressão do óleo “ ”
Este ícone aparece se a pressão do óleo do
motor estiver baixa. Quando o veículo é li-
gado pela primeira vez, a pressão do óleo
do motor tem de aumentar, para que este
ícone se acenda e se mantenha aceso até
o motor ter sido ligado.NOTASe for detetada uma avaria, o ícone de ad-
vertência de pressão do óleo pisca repeti-
damente.PRECAUÇÃO
PCA26410
Interrompa o funcionamento d o motor
se a pressão do óleo estiver baixa.
A dvertência de mo do d e erro “Err”
Se ocorrer um erro interno (p. ex., a comu-
nicação com um controlador do sistema ter
sido cortada), a advertência de modo de
erro é apresentada da seguinte forma.
“Err” e “ ” indicam um erro na ECU.
“Err” e “ ” indicam um erro na SCU.
“Err” indica apenas um erro da ECU do
ABS.NOTAConsoante a natureza do erro, o ecrã pode
não funcionar adequadamente e pode ser
impossível alterar as configurações do
YRC. Além disso, o ABS pode não funcio-
nar corretamente. Tenha cuidado especial
ao travar e solicite a um concessionário
Yamaha que verifique o veículo imediata- mente.
PAU79297
Ecrã MENU O ecrã MENU contém os seguintes módu-
los de pontos de afinação. Selecione um
módulo para efetuar alterações relaciona-
das com os pontos de afinação. Apesar de
ser possível alterar ou repor alguns pontos
de afinação através do ecrã principal, o
ecrã MENU oferece acesso a todos os
ecrãs e pontos de afinação de controlo.
Mó dulo Descrição
Muda a apresentação do
ecrã principal entre o
modo de rua e o modo de
pista.
Ajuste os pontos de afina-
ção do YRC (todos os mo-
delos) e do ERS (YZF-R1M).
Visualize e reinicie os tem-
pos de voltas.
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
10
:
00
UB3LP0P0.book Page 15 Monday, August 5, 2019 1:31 PM

Funções dos controlos e instrumentos
4-19
4
EBM
Este sistema tem três pontos de afinação.
O nível 1 oferece a menor intervenção na
gestão de travagem do motor, ou seja, a
maior travagem do motor. O nível 3 oferece
a maior intervenção na gestão de travagem
do motor, ou seja, a menor travagem do
motor.
BC
Selecione BC1 quando só pretender o ABS
padrão. Selecione BC2 para o sistema de
controlo de travagem regular a pressão de
travagem ao efetuar uma curva para impe-
dir a derrapagem lateral.
NOTAPara condutores experientes e quando se
conduz em pista, devido a variações das
condições, o engate do sistema de travões
BC2 pode acender-se mais rapidamente
do que o esperado relativamente à veloci-
dade desejada ao efetuar uma curva ou li-
nha de curva pretendida.Para personalizar um modo do YRC oupara ajustar uma opção do YRC1. No ecrã MENU, selecione “YRC Set-
ting”.
2. O ecrã “YRC Setting” é apresentado e a caixa do modo do YRC “YRC” é re-
alçada. Prima brevemente o botão ro-
tativo para aceder à caixa e, em
seguida, selecione o modo do YRC A,
B, C ou D que pretende ajustar. 3. Selecione a opção do YRC PWR,
TCS, SCS, LCS, QS , QS , LIF,
EBM, BC ou ERS (YZF-R1M) que pre-
tende ajustar.
1. Intervenção do sistema
2. Elevação da roda
1 3
2
1
LIF
2
YRC SettingLap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
10
:
00
1. Marca triangular
2. Caixa do modo YRC
3. Item YRC
4. Modo ERS (YZF-R1M)
5. Para o menu ERS (YZF-R1M)
YRC
PWR
TCS
SCS
LCSQS
QS
LIFEBM
BC
ERS10 :
00
YRC Setting
km/hA
B
C
D
1
2
3
4
1 2345
12
3OFF
1 2OFF
12OFF
ON
OFF
12
3
4OFF
12
3
12T-1T-2
R-1
M-1
M-2
134 5
2
UB3LP0P0.book Page 19 Monday, August 5, 2019 1:31 PM

Funções dos controlos e instrumentos
4-20
4
NOTA Quando está selecionada uma opção
do YRC, o nível atual do ponto de afi-
nação é indicado por um quadrado
emoldurado a azul e o nível pré-defini-
do de fábrica surge numa caixa cin-
zenta.
 Os níveis pré-definidos de fábrica va-
riam consoante o modo do YRC sele-
cionado.4. Para personalizar outros modos do
YRC ou ajustar opções individuais do
YRC, repita desde o passo 2. Quando
concluir, selecione a marca triangular
na extremidade esquerda para re- gressar ao ecrã MENU; ou, para a
YZF-R1M, selecione a marca “ ”
para ajustar os pontos de afinação do
modo ERS.
ERS (YZF-R1M)
O ERS é constituído por três modos auto-
máticos semiativos (T-1, T-2 e R-1) e três
modos de ponto de afinação manuais (M-
1, M-2 e M-3). Quando um modo automá-
tico está selecionado, a SCU ajusta as for-
ças amortecedoras de compressão e de recuo com base nas condições da corrida.
Para todos os modos e modelos, a pré-car-
ga da mola é ajustada fisicamente à mão.
(Consulte as páginas 4-43 e 4-46.)
Para os modos de pista T-1 e T-2, podem
ser ajustadas as seguintes afinações:
BRAKE SUPPORT: reduz a descida a pi-
que (inclinação dianteira resultante da tra-
vagem)
CORNER SUPPORT: aumenta o amorteci-
mento para absorver as flutuações do
chassis para uma viragem suave. Reduza
este ponto de afinação para uma maior
aderência da roda traseira.
ACCEL SUPPORT: reduz o descimento
traseiro (inclinação traseira devido à acele-
ração)
FRONT FIRM: endurece (H) ou suaviza (S)
o amortecimento em geral da suspensão
dianteira
REAR FIRM: endurece (H) ou suaviza (S) o
amortecimento em geral da suspensão tra-
seira1. Item YRC
2. Ponto de afinação do nível atual
3. Nível predefinido de fábrica
4. Modo YRC
YRC
PWR
TCS
SCS
LCSQS
QS
LIFEBM
BC
ERS10
:
00
YRC Setting
km/hA
B
C
D
1
2
3
4
1 2345
12
3OFF
1 2OFF
12OFF
ON
OFF
12
3
4OFF
12
3
12T-1T-2
R-1
M-1
M-2
1
3 4
2
1. Modo ERS
2. Nível de suporte de travagem
3. Nível de suporte em curva
4. Nível de suporte de aceleração
5. Nível de amortecimento global dianteiro
6. Nível de amortecimento global traseiro
7. Nível predefinido de fábrica
8. Nível atual
SETTING
BRAKE
SUPPORT CORNER
SUPPORT
ACCELSUPPORT
FRONT FIRM REAR
FIRM
10 :
00
YRC Setting
km/hT -
1
H -2
S H
+2
S
T -
2
R -
1
1
34 8
5 7
6
2
UB3LP0P0.book Page 20 Monday, August 5, 2019 1:31 PM

Funções dos controlos e instrumentos
4-34
4
PAU26827
Alavanca do travãoA alavanca do travão situa-se no lado direi-
to do guiador. Para acionar o travão da
frente, puxe a alavanca em direção ao pu-
nho do acelerador.
A alavanca do travão está equipada com
um disco ajustador da posição da mesma.
Para ajustar a distância entre a alavanca do
travão e o punho do acelerador, afaste a
alavanca do travão do punho do acelerador
empurrando-a e rode o disco ajustador.
Certifique-se de que o número de afinação
no disco ajustador está alinhado com a
marca correspondente na alavanca do tra-
vão.
PAU12944
Pe dal do travãoO pedal do travão situa-se no lado direito
do motociclo. Para acionar o travão trasei-
ro, pressione o pedal do travão.
PAU88462
Sistema de controlo de travagem
(BC)O sistema de controlo de travagem regula
a pressão do travão hidráulico para as ro-
das dianteiras e traseiras de forma inde-
pendente quando a respetiva alavanca do
travão ou o pedal do travão é acionado e o
bloqueio das rodas é detetado. Há dois
pontos de afinação, BC1 e BC2.
BC1 é o ABS padrão, que ajusta a pressão
de travagem com base nos dados de velo-
cidade do veículo e velocidade das rodas.
O BC1 foi concebido para ativar e maximi-
zar a travagem quando o veículo estiver di-
reito.
Relativamente ao ABS, utilize os travões tal
como utilizaria os travões convencionais.
Quando o sistema de controlo dos travões
é acionado, pode ser sentido um efeito pul-
sante na alavanca do travão ou no pedal do
travão à medida que a unidade hidráulica
aciona e reduz rapidamente a pressão de
travagem. Nesta situação, continue a apli-
car a alavanca do travão e o pedal do tra-
vão para deixar o ABS desempenhar a sua
função—não “bombeie os travões” para
não reduzir a eficácia de travagem.
1. Alavanca do travão
2. Distância
3. Marca de concordância
4. Mostrador de ajuste
1
2
4
3
1. Pedal do travão
UB3LP0P0.book Page 34 Monday, August 5, 2019 1:31 PM

Funções dos controlos e instrumentos
4-35
4
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformi dad e com
a veloci dad e de con dução.
 O sistema ABS funciona melhor em
gran des distâncias de travagem.
 Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
d istância de travagem po derá ser
maior com o ABS do que sem este.O BC2 inclui o ABS padrão e, adicional-
mente, regula a potência de travagem ao
efetuar uma curva para impedir a derrapa-
gem lateral de uma roda.
AVISO
PWA20891
O sistema de controlo de travagem não
substitui a utilização de técnicas d e con-
d ução e de travagem ad equadas. O sis-
tema de controlo de travagem não
consegue evitar to das as per das de tra-
ção causa das por travagem excessiva
d evi do a excesso d e velocidad e ou d er-
rapagem lateral d e uma roda durante a
travagem em superfícies escorrega dias.
A unidade hidráulica do ABS é controlada
pela ECU do ABS, que altera o sistema
para travagem convencional caso ocorra
uma avaria.NOTAO ABS efetua um teste de autodiagnóstico
quando o veículo é posto em funcionamen-
to e alcança uma velocidade de 10 km/h
(6 mi/h). Durante este teste, é possível ou-
vir-se estalidos provenientes da unidade
de controlo hidráulico e sentir-se uma vi-
bração na alavanca ou no pedal do travão,
mas isto é normal.PRECAUÇÃO
PCA20100
Tenha cui dad o para não danificar o sen-
sor da ro da ou o rotor do sensor d a roda;
caso contrário po de resultar num incor-
reto desempenho do sistema de ABS.
1. Rotor do sensor da roda da frente
2. Sensor da roda da frente
1. Rotor do sensor da roda de trás
2. Sensor da roda de trás
1
2
1
2
UB3LP0P0.book Page 35 Monday, August 5, 2019 1:31 PM

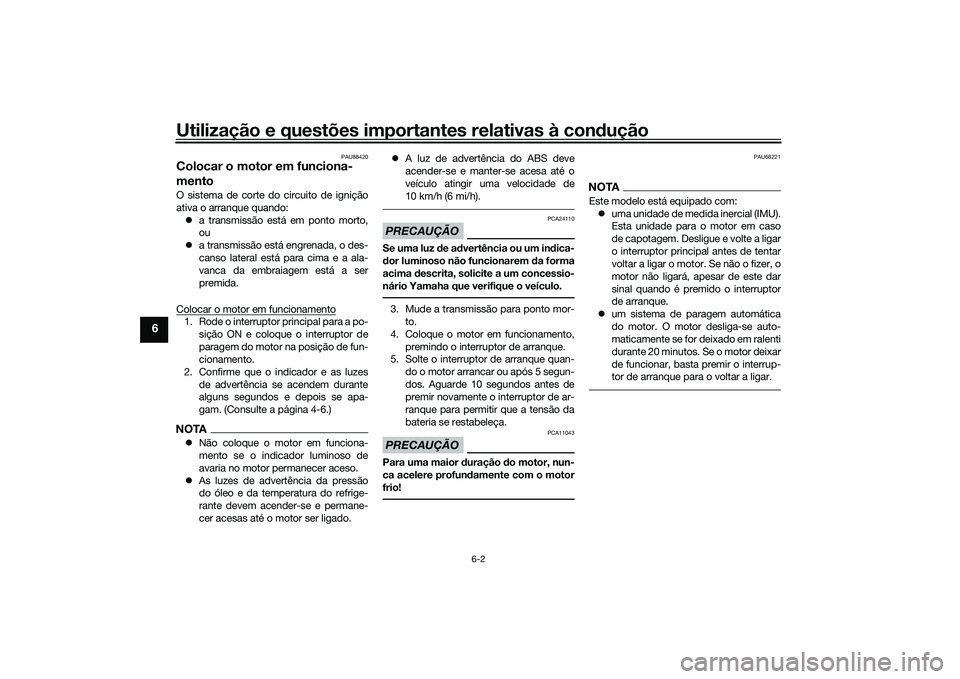

Utilização e questões importantes relativas à condução
6-2
6
PAU88420
Colocar o motor em funciona-
mentoO sistema de corte do circuito de ignição
ativa o arranque quando:
 a transmissão está em ponto morto,
ou
 a transmissão está engrenada, o des-
canso lateral está para cima e a ala-
vanca da embraiagem está a ser
premida.
Colocar o motor em funcionamento1. Rode o interruptor principal para a po- sição ON e coloque o interruptor de
paragem do motor na posição de fun-
cionamento.
2. Confirme que o indicador e as luzes de advertência se acendem durante
alguns segundos e depois se apa-
gam. (Consulte a página 4-6.)NOTANão coloque o motor em funciona-
mento se o indicador luminoso de
avaria no motor permanecer aceso.
 As luzes de advertência da pressão
do óleo e da temperatura do refrige-
rante devem acender-se e permane-
cer acesas até o motor ser ligado. 
A luz de advertência do ABS deve
acender-se e manter-se acesa até o
veículo atingir uma velocidade de
10 km/h (6 mi/h).
PRECAUÇÃO
PCA24110
Se uma luz de a dvertência ou um in dica-
d or luminoso não funcionarem da forma
acima descrita, solicite a um concessio-
nário Yamaha que verifique o veículo.3. Mude a transmissão para ponto mor- to.
4. Coloque o motor em funcionamento, premindo o interruptor de arranque.
5. Solte o interruptor de arranque quan-
do o motor arrancar ou após 5 segun-
dos. Aguarde 10 segundos antes de
premir novamente o interruptor de ar-
ranque para permitir que a tensão da
bateria se restabeleça.PRECAUÇÃO
PCA11043
Para uma maior duração do motor, nun-
ca acelere profun damente com o motor
frio!
PAU68221
NOTAEste modelo está equipado com:  uma unidade de medida inercial (IMU).
Esta unidade para o motor em caso
de capotagem. Desligue e volte a ligar
o interruptor principal antes de tentar
voltar a ligar o motor. Se não o fizer, o
motor não ligará, apesar de este dar
sinal quando é premido o interruptor
de arranque.
 um sistema de paragem automática
do motor. O motor desliga-se auto-
maticamente se for deixado em ralenti
durante 20 minutos. Se o motor deixar
de funcionar, basta premir o interrup-
tor de arranque para o voltar a ligar.
UB3LP0P0.book Page 2 Monday, August 5, 2019 1:31 PM
