display YAMAHA YZF-R1 2020 Manuale duso (in Italian)

Strumento e funzioni di controllo
4-24
4
NOTASe non è installata una CCU, non è possibi-
le selezionare il modulo “Logging”.2. Selezionare “START” per avviare la re-
gistrazione.NOTALa freccia dell’indicatore di registrazione
viene visualizzata in verde.
3. Per arrestare la funzione “Logging”,selezionare “STOP” oppure spegnere
il veicolo.NOTAAnche la funzione di registrazione si avvia
automaticamente quando si effettua l’av-
viamento.
“Maintenance”
Questo modulo consente di registrare la di-
stanza percorsa tra i cambi dell’olio motore
(utilizzare l’opzione OIL), e per altre due op-
zioni a scelta (utilizzare INTERVAL 1 e IN-
TERVAL 2).
Azzeramento intervallo di manutenzione1. Dalla schermata MENU, selezionare“Maintenance”.
2. Selezionare l’opzione da azzerare.
YRC Setting Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
10
:
00
1. Indicatore di registrazione
STOP
START
Logging
km/h
10
:
00
GPS
1
STOP
START
Logging
km/h
10
:
00
GPS
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
10
:
00
UB3LH0H0.book Page 24 Wednesday, August 7, 2019 5:15 PM

Strumento e funzioni di controllo
4-25
4
3. Premere a lungo il potenziometro per
azzerare il valore dell’opzione.NOTAI nomi delle opzioni di manutenzione non
possono essere modificati.“Unit”
Questo modulo consente di commutare il
display tra chilometri e miglia. Quando si utilizzano i chilometri, le unità del
consumo di carburante possono essere
cambiate tra km/L e L/100km. Quando si
utilizzano le miglia, le unità vengono visua-
lizzate in MPG.
Impostazione delle unità di misura di per-
correnza o consumo di carburante1. Dalla schermata MENU, selezionare
“Unit”.
2. Selezionare l’unità di misura di percor- renza o consumo che si desidera im-
postare.
NOTAQuando è selezionato “km”, si possono im-
postare “km/L” o “L/100km” come unità
del consumo di carburante. Per impostare
le unità del consumo di carburante, proce-
dere come segue. Se è selezionato “mile”,
saltare il punto 3.3. Selezionare le unità di misura da utiliz-
zare.
INTERVAL 2 OIL
INTERVAL 1 123456 km
123456 km
123456 km
Maintenancekm/h
GPS
10
:
00
INTERVAL 2 OIL
INTERVAL 1 123456 km
123456 km
Maintenancekm/h
GPS
10
:
00
0 km
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
10
:
00
km/L or L/100km km/L
km or mile km
Unitkm/h
GP GPS
10
:
00
km/L or L/100km km/L
km or mile km
Unitkm/h
GP GPS
10
:
00
UB3LH0H0.book Page 25 Wednesday, August 7, 2019 5:15 PM

Strumento e funzioni di controllo
4-26
4
4. Selezionare il simbolo del triangolo
per uscire.
“Wallpaper”
Questo modulo consente di impostare se-
paratamente i colori di sfondo delle visua-
lizzazioni STREET MODE e TRACK MODE
su nero o bianco, sia per l’utilizzo diurno
che notturno. Un sensore crepuscolare
previsto sul pannello portastrumenti rileva
le condizioni di luminosità e commuta auto-
maticamente la visualizzazione tra le impo-
stazioni diurna e notturna. Il sensore
crepuscolare comanda anche una funzione
di lieve regolazione automatica della lumi-
nosità all’interno dei moduli diurno e nottur-
no per adattarla alle condizioni di
luminosità ambiente. Regolazione dello sfondo
1. Dalla schermata MENU, selezionare
“Wallpaper”.
2. Selezionare la modalità da regolare (selezionare DAY per le impostazioni
della visualizzazione diurna o NIGHT
per quelle della visualizzazione nottur-
na). 3. Selezionare il colore di sfondo (sele-
zionare “BLACK” per uno sfondo nero
o “WHITE” per uno sfondo bianco).
4. Selezionare il simbolo del triangolo per uscire.
5. Per impostare un altro colore di sfon- do, ripetere la procedura dal punto 2
oppure selezionare il simbolo del
triangolo per uscire da questo modu-
lo.
“Shift in dicator”
Il modulo Shift indicator contiene i seguenti
moduli.
1. Fotosensore
1
GP GPS
Unit
Maintenance
Wallpaper
Shift Indicator MENU
Logging
Display Setting
km/h
10 :
00
GPGPS
TRACK MODE (day)
STREET MODE (night)
TRACK MODE (night) Wallpaper
STREET MODE (day)
km/h
10 :
00
Mo dulo Descrizione
Impostazione della se-
quenza della spia cambio
marce su “ON”, “Flash” o
“OFF” e regolazione del
regime al quale la spia si
attiverà e disattiverà.
WHITE BLACK
Wallpaper
STREET MODE (day)
km/h
GP GPS
10 :
00
Shift IND
Setting
UB3LH0H0.book Page 26 Wednesday, August 7, 2019 5:15 PM

Strumento e funzioni di controllo
4-27
4
Per modificare le impostazioni
1. Selezionare “Shift IND Setting”. 2. Selezionare “IND Mode”.
3. Selezionare “ON” per l’illuminazione
fissa della spia, “OFF” per spegnere la
spia o “Flash” per ottenere il lampeg-
giamento della spia cambio marce al
raggiungimento della soglia di accen-
sione della spia. 4. Selezionare “IND Start”.
5. Ruotare il potenziometro per regolare
il regime al quale la spia cambio mar-
ce si accende. La gamma operativa di
“IND Start” è di 8000–14800 giri/min.
Regolazione della lumino-
sità della spia cambio mar-
ce.
Impostazione della visua-
lizzazione del colore del
contagiri su “ON” o “OFF”
e regolazione del regime al
quale il contagiri diventerà
verde o arancione.
Impostazione della spia di
regime massimo contagiri
su “ON” o “OFF”.
Shift IND
BrightnessTach IND SettingPeak Rev IND Setting
GP GPS
WallpaperUnit
Shift Indicator
Display Setting MENU
Maintenance
Brightness
km/h
10 :
00
GP GPS
Tach IND Setting
Shift IND Brightness
Peak Rev IND Setting Shift Indicator
Shift IND Setting
km/h
10 :
00
1000 r/min
Shift Indicator
km/h
GPS
10 :
00
Shift IND Setting
IND Mode
IND Start
IND Stop ON
10000
r/min
15000
r/min
1000 r/min
Shift Indicator
km/h
GPS
10 :
00
Shift IND Setting
IND Mode
IND Start
IND Stop ON
10000
r/min
15000
r/min
1000 r/min
Shift Indicator
km/h
GPS
10 :
00
Shift IND Setting
IND Mode
IND Start
IND Stop ON
10000
r/min
15000
r/min
UB3LH0H0.book Page 27 Wednesday, August 7, 2019 5:15 PM

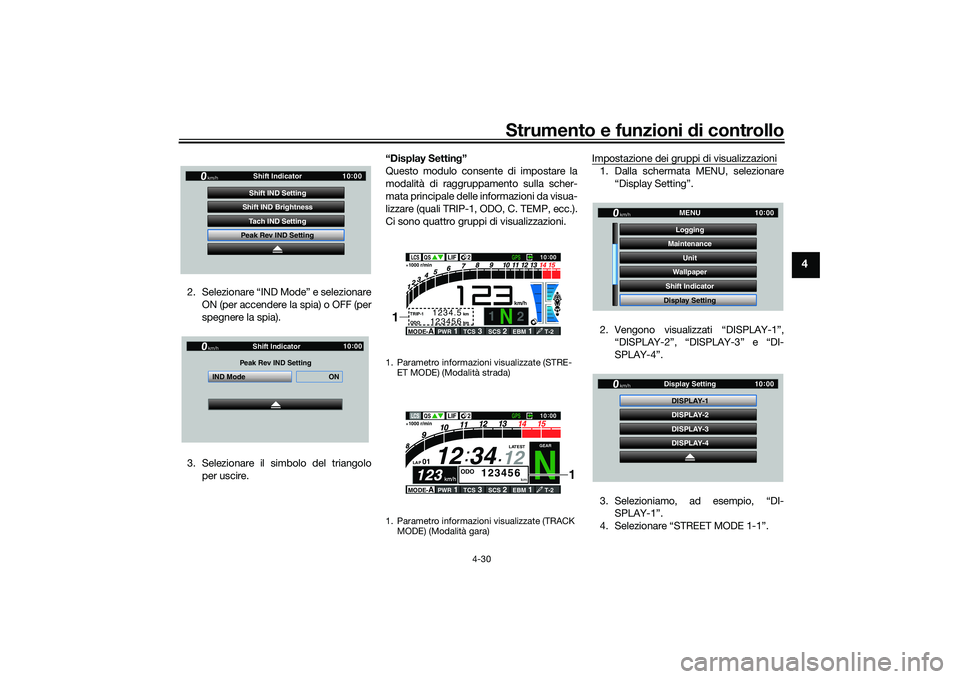

Strumento e funzioni di controllo
4-30
4
2. Selezionare “IND Mode” e selezionare
ON (per accendere la spia) o OFF (per
spegnere la spia).
3. Selezionare il simbolo del triangolo per uscire. “Display Settin
g”
Questo modulo consente di impostare la
modalità di raggruppamento sulla scher-
mata principale delle informazioni da visua-
lizzare (quali TRIP-1, ODO, C. TEMP, ecc.).
Ci sono quattro gruppi di visualizzazioni. Impostazione dei gruppi di visualizzazioni
1. Dalla schermata MENU, selezionare
“Display Setting”.
2. Vengono visualizzati “DISPLAY-1”, “DISPLAY-2”, “DISPLAY-3” e “DI-
SPLAY-4”.
3. Selezioniamo, ad esempio, “DI- SPLAY-1”.
4. Selezionare “STREET MODE 1-1”.
GP GPS
Tach IND Setting
Shift IND Brightness
Peak Rev IND Setting Shift Indicator
Shift IND Setting
km/h
10 :
00
IND Mode ON
Peak Rev IND Setting Shift Indicatorkm/h
GP GPS
10
:
00
1. Parametro informazioni visualizzate (STRE-
ET MODE) (Modalità strada)
1. Parametro informazioni visualizzate (TRACK MODE) (Modalità gara)
1 y2
GPS
N
LCS
QS
LIF 2
ODO
123456
TRIP-1
1234.5
1000 r/min
km
km
km/h
10 :
00
MODE-
APWR
1
TCS
3
SCS
2
EBM
1
T-2
1
N
12
12 34
LAP 01
ODO
km
123456
LATEST
1000 r/min
km/h
123
km/h
123
GEAR
GPS
LCS
QS
LIF
10 :
00
MODE-
APWR
1
TCS
3
SCS
2
EBM
1
T-2
2
1
GP GPS
Unit
Maintenance
Wallpaper
Shift Indicator MENU
Logging
Display Setting
km/h
10 :
00
GP GPS
DISPLAY-3 DISPLAY-2
DISPLAY-4
Display Setting
DISPLAY-1
km/h
10 :
00
UB3LH0H0.book Page 30 Wednesday, August 7, 2019 5:15 PM

Strumento e funzioni di controllo
4-31
4
5. Selezionare le informazioni desiderate
da visualizzare con il potenziometro.NOTALe informazioni visualizzabili sono:
A.TEMP: temperatura aria ambiente
C.TEMP: temperatura liquido refrigerante
TRIP-1: contachilometri parziale 1
TRIP-2: contachilometri parziale 2
ODO: totalizzatore contachilometri FUEL CON: quantità di carburante consu-
mato
FUEL AVG: consumo medio di carburante
CRNT FUEL: consumo attuale di carburan-
te
6. Selezionare “STREET MODE 1-2” o
“TRACK MODE” per impostare le re-
stanti voci del gruppo DISPLAY-1.
7. Selezionare il simbolo del triangolo per uscire. Per impostare gli altri grup-
pi di visualizzazioni, ripetere la proce-
dura dal punto 3.
“Bri ghtness”
Questo modulo consente di regolare il livel-
lo di luminosità generale della schermata
del display. Per regolare la luminosità
1. Dalla schermata MENU, selezionare
“Brightness”.
2. Selezionare il livello di luminosità desi- derato ruotando il potenziometro e
quindi premendolo brevemente per
confermare l’impostazione.
“Clock”
Questo modulo consente di regolare l’oro-
logio digitale.
STREET MODE 1 - 1 A.TEMP
C.TEMP
C.TEMP
Display Setting
DISPLAY-1km/h
GPS
10 :
00
TRACK MODE STREET MODE 1 - 2 STREET MODE 1 - 1 A.TEMP
C.TEMP
C.TEMP
Display Setting
DISPLAY-1km/h
GPS
10 :
00
TRACK MODE STREET MODE 1 - 2
STREET MODE 1 - 1 A.TEMP
C.TEMP
C.TEMP
Display Setting
DISPLAY-1km/h
GPS
10 :
00
TRACK MODE STREET MODE 1 - 2
GP GPS
Wallpaper Unit
Shift Indicator
Display Setting MENU
Maintenance
Brightness
km/h
10 :
00
Brightness
km/h
GPS
10 :
00
2
UB3LH0H0.book Page 31 Wednesday, August 7, 2019 5:15 PM

Strumento e funzioni di controllo
4-32
4
Per regolare l’orologio digitale1. Dalla schermata MENU, selezionare
“Clock”.
2. Quando si seleziona “Clock”, i carat- teri delle ore vengono evidenziati.
3. Impostare l’ora ruotando e quindi pre- mendo brevemente il potenziometro. 4. Vengono evidenziati i caratteri dei mi-
nuti.
5. Impostare i minuti ruotando e quindi premendo brevemente il potenziome-
tro. 6. Premere di nuovo brevemente il po-
tenziometro per uscire e tornare alla
schermata MENU.
“All Reset”
Questo modulo ripristina tutto, ad eccezio-
ne di totalizzatore contachilometri e orolo-
gio digitale, all’impostazione preimpostata
in fabbrica o a quella predefinita.
Selezionare YES per azzerare tutte le op-
zioni. Dopo aver selezionato YES, tutte le
voci vengono ripristinate e viene nuova-
mente visualizzata la schermata MENU.
GP GPS
Shift Indicator Wallpaper
Display Setting Brightness MENU
Unit
Clock
km/h
10 :
00
Clock
km/h
10 :
00
11 :
34
Clock
km/h
10 :
00
10 :
34
Clock
km/h
10 :
00
10 34
:
Clock
km/h
10 :
00
10 :
58
UB3LH0H0.book Page 32 Wednesday, August 7, 2019 5:15 PM

11-1
11
Indice analitico
AAssieme ammortizzatore,
regolazione ......................................... 4-45
Avviare il motore ..................................... 6-2BBatteria ................................................. 7-34
Blocchetto accensione/bloccasterzo ..... 4-2CCambio della marcia............................... 6-3
Candele, controllo ................................ 7-13
Caratteristiche tecniche.......................... 9-1
Carburante............................................ 4-36
Carburante, consigli per ridurne il consumo .............................................. 6-4
Carenature e pannelli, rimozione e installazione........................................ 7-10
Catena di trasmissione, pulizia e
lubrificazione ...................................... 7-30
Cavalletto laterale ................................. 4-50
Cavalletto laterale, controllo e
lubrificazione ...................................... 7-32
Cavi, controllo e lubrificazione ............. 7-30
CCU ...................................................... 4-40
Come supportare il motociclo .............. 7-39
Commutatore luce abbagliante/anabbagliante................... 4-4
Connettore ausiliario (CC) .................... 4-50
Connettore diagnostica ........................ 10-2
Convertitore catalitico .......................... 4-39
Coprisella.............................................. 4-41
Cura ........................................................ 8-1
Cuscinetti ruote, controllo .................... 7-34DDisplay, schermata menu ..................... 4-15 Display, schermata principale ................ 4-9
EElemento filtrante ................................. 7-19
Etichetta modello ................................. 10-1FFiltro a carboni attivi............................. 7-14
Forcella, controllo ................................ 7-33
Forcella, regolazione ............................ 4-42
Funzioni speciali..................................... 3-1
Fusibili, sostituzione ............................. 7-36GGioco della leva freno, controllo .......... 7-25
Gioco della leva frizione, regolazione... 7-24
Gioco valvole........................................ 7-20
Glossario ................................................ 3-5
Guida visiva alle funzioni YRC ............... 3-6IImpostazioni YRC ................................ 4-16
Informazioni di sicurezza........................ 1-1
Interruttore
Arresto/Accensione/Avviamento ......... 4-4
Interruttore avvisatore acustico ............. 4-4
Interruttore di segnalazione luce abbagliante/LAP .................................. 4-4
Interruttore indicatore di direzione ......... 4-4
Interruttore luci d’emergenza ................. 4-4
Interruttori luci stop .............................. 7-25
Interruttori manubrio .............................. 4-3KKit attrezzi .............................................. 7-2LLeva freno ............................................ 4-34
Leva frizione ......................................... 4-33 Leve freno e frizione, controllo e
lubrificazione ...................................... 7-32
Liquido freni, cambio ............................ 7-28
Liquido refrigerante............................... 7-18
Livello del liquido freni, controllo .......... 7-26
Luci veicolo ........................................... 7-38
MManopola acceleratore, controllo e lubrificazione ...................................... 7-31
Manutenzione e lubrificazione,
periodiche............................................. 7-5
Manutenzione, sistema di controllo emissioni .............................................. 7-3
Marmitta in titanio, pulizia....................... 8-3NNumeri d’identificazione ....................... 10-1
Numero di serie motore ........................ 10-1
Numero identificazione veicolo............. 10-1OOlio motore e cartuccia filtro olio ......... 7-15PParcheggio.............................................. 6-4
Pastiglie del freno anteriore e posteriore, controllo ........................... 7-26
Pedale cambio ...................................... 4-33
Pedale freno.......................................... 4-34
Pedali freno e cambio, controllo e lubrificazione ...................................... 7-31
Perni del forcellone, lubrificazione ........ 7-33
Pneumatici ............................................ 7-20
Portadocumenti .................................... 4-42
Posizioni dei componenti ....................... 2-1RRegime del minimo, controllo ............... 7-20
UB3LH0H0.book Page 1 Wednesday, August 7, 2019 5:15 PM
