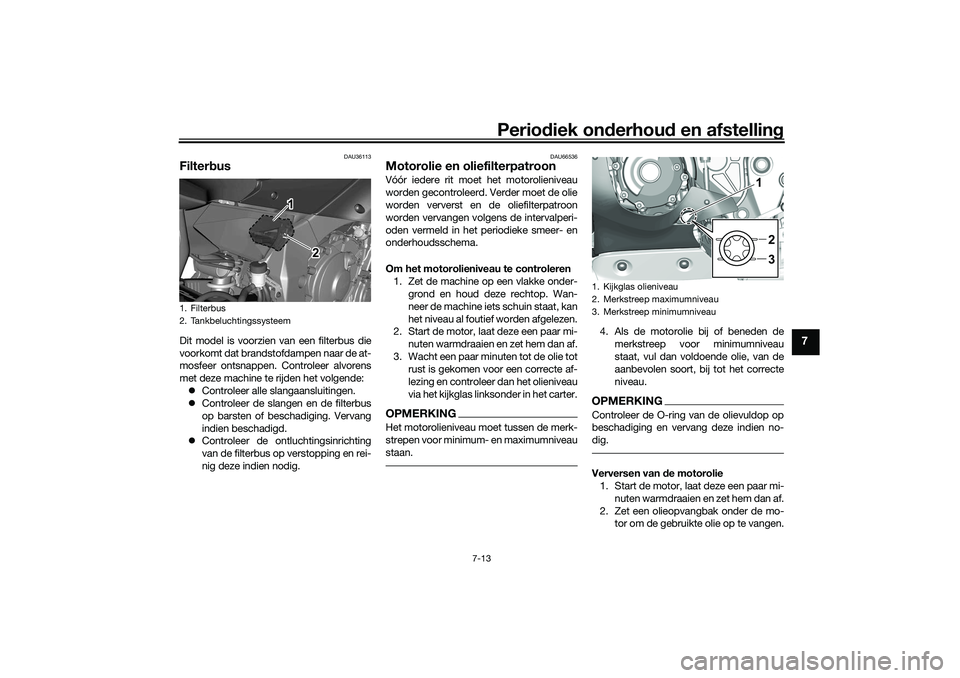

Periodiek onderhoud en afstelling
7-13
7
DAU36113
FilterbusDit model is voorzien van een filterbus die
voorkomt dat brandstofdampen naar de at-
mosfeer ontsnappen. Controleer alvorens
met deze machine te rijden het volgende: Controleer alle slangaansluitingen.
 Controleer de slangen en de filterbus
op barsten of beschadiging. Vervang
indien beschadigd.
 Controleer de ontluchtingsinrichting
van de filterbus op verstopping en rei-
nig deze indien nodig.
DAU66536
Motorolie en oliefilterpatroonVóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon
worden vervangen volgens de intervalperi-
oden vermeld in het periodieke smeer- en
onderhoudsschema.
Om het motorolieniveau te controleren 1. Zet de machine op een vlakke onder- grond en houd deze rechtop. Wan-
neer de machine iets schuin staat, kan
het niveau al foutief worden afgelezen.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Wacht een paar minuten tot de olie tot rust is gekomen voor een correcte af-
lezing en controleer dan het olieniveau
via het kijkglas linksonder in het carter.OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.
4. Als de motorolie bij of beneden de
merkstreep voor minimumniveau
staat, vul dan voldoende olie, van de
aanbevolen soort, bij tot het correcte
niveau.OPMERKINGControleer de O-ring van de olievuldop op
beschadiging en vervang deze indien no-
dig.Verversen van de motorolie1. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
2. Zet een olieopvangbak onder de mo- tor om de gebruikte olie op te vangen.
1. Filterbus
2. Tankbeluchtingssysteem
1
2
1. Kijkglas olieniveau
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
2
3
1
UB3LD1D0.book Page 13 Tuesday, August 10, 2021 7:20 AM

Periodiek onderhoud en afstelling
7-40
7
DAU86420
Motor raakt oververhit
WAARSCHUWING
DWAT1041
Verwijder de radiatorvuldop niet terwijl de motor en de koelvl oeistofradiator nog heet zijn. Hete vloeistof en stoom kunnen
naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.
 Breng een dikke doek, bijvoorbeeld een handdoek, aan over de radiatorvuldop en draai deze dan langzaam linksom tegen
de aanslag zodat de nog aanwezige druk kan ontsnappen. Druk de dop omlaag zodra het sisgeluid stopt en draai deze links-
om en verwijder de dop.OPMERKINGAls geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater wo rden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-
ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde. Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
UB3LD1D0.book Page 40 Tuesday, August 10, 2021 7:20 AM

11-1
11
Index
AAandrijfketting, reinigen en smeren ...... 7-28
ABS-waarschuwingslampje.................... 4-7
Accu ..................................................... 7-32
Achterbrugscharnierpunten, smeren .... 7-31
Achteruitkijkspiegels............................. 4-41BBanden ................................................. 7-19
Bougies, controleren ............................ 7-12
Brandstof .............................................. 4-35
Brandstofverbruik, tips voor een zuinig .................................................... 6-4CCCU ...................................................... 4-39
Claxonschakelaar ................................... 4-4
Contactslot/stuurslot .............................. 4-2
Controlelampje grootlicht ....................... 4-6
Controlelampjes en waarschuwingslampjes ........................ 4-5
Controlelampjes richtingaanwijzers........ 4-6
Controlelampje stabiliteitsregeling ......... 4-8
Controlelampje startblokkering .............. 4-7DDe motor starten..................................... 6-2
Diagnosestekker ................................... 10-2
Dimlichtschakelaar ................................. 4-4EEXUP-systeem ..................................... 4-48FFilterbus ................................................ 7-13GGasgreep controleren en smeren ......... 7-29
Gelijkstroom aansluitcontact voor accessoires ........................................ 4-48 Gereedschapsset ................................... 7-2
IIdentificatienummers............................ 10-1
Inrijperiode ............................................. 6-1KKabels, controleren en smeren ............ 7-28
Klepspeling .......................................... 7-18
Koelvloeistof......................................... 7-16
Koppelingshendel ................................ 4-32LLuchtfilterelement ................................ 7-18MMatkleur, let op ...................................... 8-1
Modelinformatiesticker......................... 10-1
Motorolie en oliefilterpatroon ............... 7-13
Motor raakt oververhit .......................... 7-40OOnderhoud ............................................. 8-1
Onderhoud en smering, periodiek ......... 7-5
Onderhoud, uitstootcontrolesysteem .... 7-3
Ondersteunen van de motorfiets ......... 7-37
Opbergruimte voor documenten.......... 4-40PParkeren ................................................. 6-4
Plaats van de onderdelen ...................... 2-1
Problemen oplossen ............................ 7-37RRegistratie van gegevens, voertuig ...... 10-2
Reinigen, titanium uitlaatdemper ........... 8-3
Rem- en koppelingshendels,
controleren en smeren ....................... 7-30
Remhendel ........................................... 4-33
Remlichtschakelaars ............................ 7-23
Rempedaal ........................................... 4-33 Rempedaal en schakelpedaal,
controleren en smeren ....................... 7-29
Remregelsysteem (BC) ......................... 4-33
Remvloeistofniveau, controleren .......... 7-24
Remvloeistof, verversen ....................... 7-26
Richtingaanwijzerschakelaar .................. 4-4
SSchakelaar alarmverlichting.................... 4-4
Schakelaar Pass/LAP ............................. 4-4
Schakelcontrolelampje ........................... 4-7
Schakelen ............................................... 6-3
Schakelpedaal ...................................... 4-32
Schokdemperunit, afstellen .................. 4-44
Serienummer motorblok ....................... 10-1
Spanning aandrijfketting ....................... 7-26
Speciale kenmerken ............................... 3-1
Specificaties ........................................... 9-1
Stallen ..................................................... 8-4
Startblokkeersysteem ............................. 4-1
Startspersysteem.................................. 4-49
Stationair toerental, co ntroleren ........... 7-18
Stop/Run/Start-schakelaar ..................... 4-4
Storingsindicatielampje (MIL) ................. 4-6
Storingzoekschema .............................. 7-39
Stroomlijn- en framepanelen .................. 7-9
Stuurschakelaars .................................... 4-3
Stuursysteem, controleren ................... 7-32TTankdop................................................ 4-35
Tankoverloopslang ............................... 4-37UUitlaatkatalysator .................................. 4-37VVeiligheidsinformatie............................... 1-1
