Functies van instrumenten en bedieningselementen
4-5
4
gram grijs is. Het LCS-pictogram gaat
knipperen en wordt wit wanneer het
systeem is geactiveerd.
 De tractieregeling kan alleen worden
uitgeschakeld vanuit het hoofd-
scherm. Selecteer TCS met de mid-
delste toets en houd vervolgens de
toets omhoog ingedrukt totdat TCS
OFF wordt weergegeven. Gebruik de
toets omlaag om de tractieregeling
weer in te schakelen.
 Als de tractieregeling wordt uitge-
schakeld, worden het SCS-, LCS- en
LIF-systeem ook uitgeschakeld voor
alle YRC-modi.
 Zie “YRC Setting” op pagina 4-16
voor meer informatie over het aanpas-
sen van YRC-modi en de instelni-
veaus van YRC-items.
DAU66100
Wielschakelaar “ ”
Wanneer het hoofdscherm is ingesteld op
STREET MODE, gebruik dan de wielscha-
kelaar om te schuiven en de items op de in-
formatieweergave terug te stellen.
Wanneer het hoofdscherm is ingesteld op
TRACK MODE, gebruik dan de wielschake-
laar om te schuiven en de items op de infor-
matieweergave terug te stellen en de
rondetimer te activeren. Wanneer de weergave is gewijzigd naar het
scherm MENU, gebruik dan de wielschake-
laar om naar de instellingsmodulen te navi-
geren en instellingen te wijzigen.
Bedien de wielschakelaar als volgt.
Omhoogdraaien
- draai het wiel omhoog
om naar boven/naar links te schuiven of
een instellingswaarde te verhogen.
Omlaagdraaien - draai het wiel omlaag om
naar beneden/naar rechts te schuiven of
een instellingswaarde te verlagen.
Kort indrukken - druk de schakelaar kort
in om te selecteren en te bevestigen.
Lang indrukken - druk de schakelaar een
seconde in om een item op een informatie-
weergave terug te stellen of om het scherm
MENU te openen of af te sluiten.
OPMERKING Zie pagina 4-9 voor meer informatie
over het hoofdscherm en de bijbeho-
rende functies.
 Zie pagina 4-15 voor meer informatie
over het scherm MENU en de wijze
waarop instellingswijzigingen kunnen
worden aangebracht.
DAU4939R
Controlelampjes en waarschu-
wingslampjes1. Waarschuwingslampje
brandstofniveau “ ”
2. Waarschuwingslampje oliedruk en koelvloeistoftemperatuur “ ”
3. Waarschuwingslampje hulpsysteem “ ”
4. Controlelampje stabiliteitsregeling “ ”
5. Schakelcontrolelampje “ ”
6. Controlelampje grootlicht “ ”
7. ABS-waarschuwingslampje “ ”
8. Storingsindicatielampje “ ”
9. Controlelampje rechter richtingaanwijzer “ ”
10.Controlelampje linker richtingaanwijzer “ ”
11.Vrijstandcontrolelampje “ ”
12.Controlelampje startblokkering “ ”
ABS
1 2
GPSN
LCSQS
LIF 2
ODO123456 TRIP-1
1234.5
1000 r/min
km
km
km/h
10:
00
MODE-APWR 1TCS 3SCS 2EBM 1T-2
5
12
6
7
9
8
1012
11
3
4
UB3LD1D0.book Page 5 Tuesday, August 10, 2021 7:20 AM

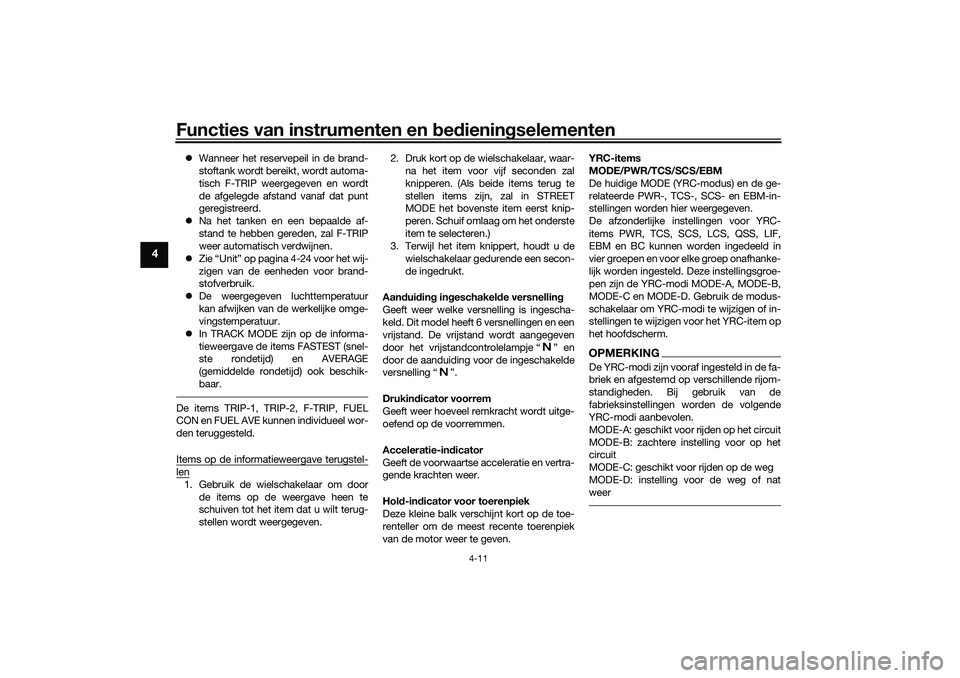

Functies van instrumenten en bedieningselementen
4-11
4
Wanneer het reservepeil in de brand-
stoftank wordt bereikt, wordt automa-
tisch F-TRIP weergegeven en wordt
de afgelegde afstand vanaf dat punt
geregistreerd.
 Na het tanken en een bepaalde af-
stand te hebben gereden, zal F-TRIP
weer automatisch verdwijnen.
 Zie “Unit” op pagina 4-24 voor het wij-
zigen van de eenheden voor brand-
stofverbruik.
 De weergegeven luchttemperatuur
kan afwijken van de werkelijke omge-
vingstemperatuur.
 In TRACK MODE zijn op de informa-
tieweergave de items FASTEST (snel-
ste rondetijd) en AVERAGE
(gemiddelde rondetijd) ook beschik-
baar.De items TRIP-1, TRIP-2, F-TRIP, FUEL
CON en FUEL AVE kunnen individueel wor-
den teruggesteld.
Items op de informatieweergave terugstel-len1. Gebruik de wielschakelaar om door
de items op de weergave heen te
schuiven tot het item dat u wilt terug-
stellen wordt weergegeven. 2. Druk kort op de wielschakelaar, waar-
na het item voor vijf seconden zal
knipperen. (Als beide items terug te
stellen items zijn, zal in STREET
MODE het bovenste item eerst knip-
peren. Schuif omlaag om het onderste
item te selecteren.)
3. Terwijl het item knippert, houdt u de
wielschakelaar gedurende een secon-
de ingedrukt.
Aanduiding ingeschakelde versnelling
Geeft weer welke versnelling is ingescha-
keld. Dit model heeft 6 versnellingen en een
vrijstand. De vrijstand wordt aangegeven
door het vrijstandcontrolelampje “ ” en
door de aanduiding voor de ingeschakelde
versnelling “ ”.
Drukindicator voorrem
Geeft weer hoeveel remkracht wordt uitge-
oefend op de voorremmen.
Acceleratie-indicator
Geeft de voorwaartse acceleratie en vertra-
gende krachten weer.
Hold-indicator voor toerenpiek
Deze kleine balk verschijnt kort op de toe-
renteller om de meest recente toerenpiek
van de motor weer te geven. YRC-items
MODE/PWR/TCS/SCS/EBM
De huidige MODE (YRC-modus) en de ge-
relateerde PWR-, TCS-, SCS- en EBM-in-
stellingen worden hier weergegeven.
De afzonderlijke instellingen voor YRC-
items PWR, TCS, SCS, LCS, QSS, LIF,
EBM en BC kunnen worden ingedeeld in
vier groepen en voor elke groep onafhanke-
lijk worden ingesteld. Deze instellingsgroe-
pen zijn de YRC-modi MODE-A, MODE-B,
MODE-C en MODE-D. Gebruik de modus-
schakelaar om YRC-modi te wijzigen of in-
stellingen te wijzigen voor het YRC-item op
het hoofdscherm.
OPMERKINGDe YRC-modi zijn vooraf ingesteld in de fa-
briek en afgestemd op verschillende rijom-
standigheden. Bij gebruik van de
fabrieksinstellingen worden de volgende
YRC-modi aanbevolen.
MODE-A: geschikt voor rijden op het circuit
MODE-B: zachtere instelling voor op het
circuit
MODE-C: geschikt voor rijden op de weg
MODE-D: instelling voor de weg of nat
weer
UB3LD1D0.book Page 11 Tuesday, August 10, 2021 7:20 AM

Functies van instrumenten en bedieningselementen
4-12
4
YRC-modi wijzigen of instellingen wijzigen1. Druk op de middelste knop van de
modusschakelaar om van links naar
rechts te schuiven en het item te mar-
keren dat u wilt aanpassen.
2. Gebruik de toets omhoog of toets om- laag op de modusschakelaar om de
geselecteerde itemwaarde te wijzigen
(verticaal schuiven is niet mogelijk).OPMERKINGAls het storingsindicatielampje brandt,
kunnen YRC-instellingen niet worden
gewijzigd. 
Als een YRC-functie actief is inge-
schakeld, kan het betreffende item
niet worden aangepast. Bij afremmen
is het bijvoorbeeld niet mogelijk om
EBM aan te passen.
 Als een YRC-item is gemarkeerd maar
niet kan worden aangepast, wordt de
omkadering van het YRC-item zwart
weergegeven.
Selecteer met de middelste knop TCS om
het tractiecontrolesysteem uit te schakelen
en houd vervolgens de toets omhoog inge-
drukt tot TCS OFF wordt weergegeven. Se-
lecteer TCS OFF om de tractieregeling
weer in te schakelen en druk vervolgens op
de toets omlaag (de tractieregeling zal te-
rugkeren naar de vorige instelling).
OPMERKINGDoor het tractiecontrolesysteem uit te
schakelen, schakelt u de SCS-, LCS- en
LIF-systemen uit voor alle YRC-modi.YRC-items LCS/QS/LIF/BC
De aan/uit-status van de YRC-items LCS,
QSS, LIF en BC wordt hier weergegeven.
Wanneer een van deze systemen geregi-
streerd wordt (niet ingesteld op OFF) voor
de huidige geselecteerde YRC-modus,
wordt het respectievelijke pictogram weer-
gegeven.
Wanneer LCS wordt geregistreerd voor de
huidige geselecteerde YRC-modus, is het
pictogram grijs. Houd de middelste knop
ingedrukt tot het LCS-pictogram stopt met
knipperen en wit gaat branden om het
launch control-systeem te activeren.OPMERKINGLCS-, QSS-, LIF- en BC-systeeminstel-
lingsniveaus kunnen alleen worden aange-
past in het scherm MENU.ERS-indicator “ ” (YZF-R1M)
Dit pictogram toont de huidige ERS-mo-
dus. (Zie “YRC Setting” op pagina 4-16 en
“ERS” op pagina 4-19 om de geregistreer-
de ERS-modus te wijzigen of de ERS-in-
1. Modus-schakelaar “MODE”
2. Toets omhoog
3. Middelste toets
4. Toets omlaag
1 2
3
4
N
12
12 34
LAP 01
ODO
km
123456
LATEST
1000 r/min
km/h
123
km/h
123
GEAR
GPS
LCS
QS
LIF
10 :
00
MODE-
APWR
1
TCS
3
SCS
2
EBM
1
T-2
2
MODE -
A
MODE-
A
UB3LD1D0.book Page 12 Tuesday, August 10, 2021 7:20 AM

Functies van instrumenten en bedieningselementen
4-13
4
stellingsniveaus aan te passen.) Als de
ERS-modus uit de ERS-indicator verdwijnt
(blanco pictogram), stop dan de machine
en wacht enkele seconden totdat de mo-
dus terugkeert.OPMERKINGDe vering wordt op de huidige instel-
lingen gehouden totdat het systeem
zichzelf heeft gereset.
 Laat als de ERS-indicator niet in de
normale toestand terugkeert de ma-
chine nakijken door een Yamaha dea-
ler.GPS-indicator “ ”
(modellen met CCU)
Dit pictogram wordt weergegeven wanneer
er een GPS-eenheid wordt gesynchroni-
seerd met uw machine.
Datalogger-indicator “ ”
(modellen met CCU)
Dit pictogram wordt weergegeven wanneer
voertuiggegevens worden opgenomen met
de registratiefunctie.
Klok
De klok maakt gebruik van een 12-uursy-
steem. Rondetimer
Deze stopwatchfunctie meet en registreert
tot maximaal veertig ronden. Op het hoofd-
scherm geeft de rondetimer de huidige ron-
detijd en het rondenummer weer
(aangegeven door het LAP-symbool). Ge-
bruik de Pass/LAP-schakelaar om rondetij-
den te markeren. Wanneer een ronde is
voltooid, geeft de rondetimer gedurende
vijf seconden de laatste rondetijd weer (ge-
markeerd door de LATEST-indicator).
De rondetimer gebruiken
1. Druk kort op de wielschakelaar. Het
item op de informatieweergave zal ge-
durende vijf seconden knipperen. 2. Draai terwijl het item op de informatie-
weergave knippert de wielschakelaar
omhoog. De rondetimer knippert ge-
durende vijf seconden.
3. Druk terwijl de rondetimer knippert
lang op de wielschakelaar om de ron-
detimer te activeren of te stoppen.
4. Druk terwijl de rondetimer is geacti-
veerd op de schakelaar Pass/LAP om
de rondetimer te starten.
OPMERKINGDe rondetimer kan alleen worden ge-
bruikt als de motor draait.
 Stel de informatieweergave in op FAS-
TEST of AVERAGE voor aanvullende
rondetijdinformatie.
 De rondetimer stopt automatisch als
het scherm MENU wordt geopend.
 Als de rondetimer wordt gestopt,
wordt de tijd van de huidige ronde niet
opgenomen.
 De rondetijdrecord kan worden weer-
gegeven en teruggesteld op het
scherm MENU.
GPS
1. Rondetijd
2. Indicator voor laatste rondetijd

Functies van instrumenten en bedieningselementen
4-15
4
DAU7929B
Scherm MENUHet scherm MENU bevat de volgende in-
stellingsmodules. Selecteer een module
om gerelateerde instellingswijzigingen aan
te brengen. Alhoewel sommige instellingen
kunnen worden gewijzigd of teruggesteld
via het hoofdscherm, biedt het scherm
MENU toegang tot alle weergave- en be-
dieningsinstellingen.
Toegang en gebruik van MENU
De volgende bedieningen van de wielscha-
kelaar zijn algemene bedieningen voor toe-
gang, selectie en verplaatsing binnen het
scherm MENU en de bijbehorende modu-
les.
Lang indrukken - houd de wielschakelaar
gedurende een seconde ingedrukt om toe-
gang te krijgen tot het scherm MENU of om
het scherm MENU volledig af te sluiten. Selecteren
- draai de wielschakelaar om-
hoog of omlaag om de gewenste module of
het gewenste instellingsitem te markeren
en druk vervolgens kort op de wielschake-
laar (druk de wielschakelaar kort in) om de
selectie te bevestigen.
Driehoekssymbool - bepaalde instellings-
schermen bevatten een item met een naar
boven of naar beneden wijzend driehoeks-
symbool. Selecteer het driehoeksymbool
om aangebrachte wijzigingen op te slaan
en het scherm af te sluiten.
OPMERKING Als er machinebeweging wordt gede-
tecteerd, zal het scherm automatisch
MENU afsluiten en naar het hoofd-
scherm gaan.
 Sluit het scherm af met het drie-
hoeksymbool om te verzekeren dat de
gewenste wijzigingen worden opge-
slagen. Als u alleen maar lang drukt en
het scherm MENU volledig afsluit,
worden de wijzigingen mogelijk niet
opgeslagen.“Display Mode”
Er zijn twee weergavemodi voor het hoofd-
scherm, STREET MODE en TRACK MODE.
Module Beschrijving
Schakel de weergave van
het hoofdscherm tussen
street mode en track mo-
de.
YRC-instellingen (alle mo-
dellen) en ERS-instellingen
(YZF-R1M) aanpassen.
Rondetijden weergeven en
terugstellen.
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
10
:
00
Display Mode
Schakel de registratiefunc-
tie voor machine-informa-
tie in/uit (modellen met
CCU).
Geef drie intervallen voor
het onderhoudsitem weer
en stel deze terug.
Stel brandstofverbruik en
afstandseenheden in.
Stel achtergrondkleuren in.
Schakel de schakelindica-
tor in/uit en pas de instel-
lingen van de toerenteller
aan.
Stel de items in voor het
multifunctionele weerga-
vevenster.
Pas de helderheid van het
scherm aan.
Pas de klok aan.
Zet alle instellingen terug
naar fabrieksinstellingen.
LoggingMaintenance
Unit
WallpaperShift IndicatorDisplay SettingBrightness
Cloc
k
All Reset
UB3LD1D0.book Page 15 Tuesday, August 10, 2021 7:20 AM

Functies van instrumenten en bedieningselementen
4-16
4
Instellen van de weergavemodus voor hethoofdscherm1. Selecteer “Display Mode” in het
scherm MENU.
2. Selecteer “STREET MODE” of “TRACK MODE” (of selecteer het drie-
hoeksymbool om af te sluiten). 3. Druk lang op de wielschakelaar om
het scherm MENU af te sluiten of ge-
bruik de wielschakelaar om een ande-
re module te selecteren.
“YRC Setting”
Me t d ez e m o d ul e k u nt u de v i er YR C-m o di
MODE-A, MODE-B, MODE-C en MODE-D
op maat instellen door de instellingsni-
veaus (of eventueel de aan/uit-status) van
de YRC-items PWR, TCS, SCS, LCS,
QSS, LIF, EBM en BC aan te passen. Voor
YZF-R1M kunt u de aan elke YRC-modus
gekoppelde ERS-modus selecteren en te-
vens de instellingsniveaus van de ERS-
modi aanpassen.
OPMERKING Tractieregeling heeft 9 instellingsni-
veaus en ERS heeft 6 modi.
 Wanneer er meer selecties (instel-
lingsniveaus of modi) beschikbaar zijn
dan in één keer op het scherm kunnen
worden weergegeven, verschijnt een
schuifbalk om aan te geven dat er ex-
tra selecties beschikbaar zijn door te
schuiven.
PWR
Selecteer PWR-1 voor de meest agressieve
gasrespons, PWR-2 en PWR-3 voor een
soepelere gasgreep/motorrespons en ge-
bruik PWR-4 op regenachtige dagen of
wanneer u minder motorvermogen wenst.
Tractieregeling
Dit model gebruikt een variabel tractiecon-
trolesysteem. Voor elk instelllingsniveau
geldt dat hoe meer de machine helt, hoe
meer tractiecontrole (systeeminterventie) er
wordt toegepast. Er zijn 9 instellingsni-
veaus beschikbaar. Instellingsniveau 1 oe-
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
10
:
00
km/h
10 :
00
TRACK MODE
STREET MODE
Display Mode
1. PWR 1
2. PWR 2
3. PWR 3
4. PWR 4
5. Gasklepopening
6. Bediening gasgreep
5
64
3 2
1
UB3LD1D0.book Page 16 Tuesday, August 10, 2021 7:20 AM

Functies van instrumenten en bedieningselementen
4-22
4
Deze module heeft twee opties. “Display”
geeft de rondetijdrecord weer. “Reset” ver-
wijdert de rondetijdrecord.
Rondetijdrecord bekijkenSelecteer “Display”. Rondetijdrecord terugstellen
1. Selecteer “Reset”. 2. Selecteer “YES” om alle rondetijdge-
gevens te verwijderen. (Selecteer
“NO” om af te sluiten en terug te gaan
naar het vorige scherm zonder het
ronderecord terug te stellen.)
“Logging” (modellen met CCU)
Machine- en rij-informatie kunnen worden
opgenomen (geregistreerd) en deze gege-
vens kunnen worden bekeken met een
smartapparaat (zie “CCU” op pagina 4-39).
YRC Setting Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
10
:
00
km/h
10 :
00
Reset
Display
Lap Time
1. Snelste ronde
2. Gemiddelde rondetijd
3. Ronderecord
km/h
10
:
00
Reset
Display
Lap Time
LAP 1
LAP 2
LAP 3
LAP 4 FASTEST / LAP 12
02:54.56
02:55.20
02:56.04
02:56.80 02:34.56
02:53.00
AVERAGE Lap Timekm/h
GP GPS
10
:
00
1
2
3
km/h
10 :
00
Reset
Display
Lap TimeNO
Reset ?
Lap Time
YES
km/h
GP GPS
10:
00
UB3LD1D0.book Page 22 Tuesday, August 10, 2021 7:20 AM

Gebruik en belangrijke rij-informatie
6-2
6
DAU88420
De motor startenHet startspersysteem staat starten toe
wanneer: de versnellingsbak in de vrijstand
staat of
 de versnellingsbak in een versnelling
is geschakeld, de zijstandaard is op-
geklapt en de koppelingshendel is in-
getrokken.
Om de motor te starten1. Draai het contactslot naar ON en zet de noodstopschakelaar in de stand
“run”.
2. Controleer of de indicator en het/de waarschuwingslampje(s) enkele se-
conden oplichten en dan uitgaan. (Zie
pagina 4-5.)OPMERKINGStart de motor niet als het waarschu-
wingslampje motorstoring blijft bran-
den.
 Het waarschuwingslampje oliedruk en
koelvloeistoftemperatuur moet gaan
branden en blijven branden totdat de
motor is gestart. 
Het ABS-waarschuwingslampje moet
gaan branden en aan blijven totdat de
machine een snelheid van 10 km/h
(6 mi/h) bereikt.
LET OP
DCA24110
Als een waarschuwings- of controle-
lampje niet werkt zoals hierboven be-
schreven, vraag dan uw Yamaha dealer
om de machine te controleren.3. Schakel de versnellingsbak in de vrij-
stand.
4. Start de motor door de startknop in te drukken.
5. Laat de startkno p los als de motor
start, of na 5 seconden. Wacht 10 se-
conden voordat u opnieuw op de
knop drukt om de accuspanning weer
te laten opbouwen.LET OP
DCA11043
Trek nooit snel op terwijl de motor nog
koud is, dit verkort de levensduur van de
motor!
DAU68221
OPMERKINGDit model is uitgerust met:  een inertiële meeteenheid (IMU). Deze
meeteenheid stopt de motor als de
machine kantelt. Schakel het contact-
slot uit en weer in voordat u probeert
de motor opnieuw te starten. Wanneer
u dit niet, doet zal de motor niet aan-
slaan, ook al probeert de startmotor
de motor op gang te brengen na het
indrukken van de startknop.
 een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Als de motor
stopt, druk dan simpelweg op de
startknop om de motor opnieuw te
starten.
UB3LD1D0.book Page 2 Tuesday, August 10, 2021 7:20 AM

Periodiek onderhoud en afstelling
7-13
7
DAU36113
FilterbusDit model is voorzien van een filterbus die
voorkomt dat brandstofdampen naar de at-
mosfeer ontsnappen. Controleer alvorens
met deze machine te rijden het volgende: Controleer alle slangaansluitingen.
 Controleer de slangen en de filterbus
op barsten of beschadiging. Vervang
indien beschadigd.
 Controleer de ontluchtingsinrichting
van de filterbus op verstopping en rei-
nig deze indien nodig.
DAU66536
Motorolie en oliefilterpatroonVóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon
worden vervangen volgens de intervalperi-
oden vermeld in het periodieke smeer- en
onderhoudsschema.
Om het motorolieniveau te controleren 1. Zet de machine op een vlakke onder- grond en houd deze rechtop. Wan-
neer de machine iets schuin staat, kan
het niveau al foutief worden afgelezen.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Wacht een paar minuten tot de olie tot rust is gekomen voor een correcte af-
lezing en controleer dan het olieniveau
via het kijkglas linksonder in het carter.OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.
4. Als de motorolie bij of beneden de
merkstreep voor minimumniveau
staat, vul dan voldoende olie, van de
aanbevolen soort, bij tot het correcte
niveau.OPMERKINGControleer de O-ring van de olievuldop op
beschadiging en vervang deze indien no-
dig.Verversen van de motorolie1. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
2. Zet een olieopvangbak onder de mo- tor om de gebruikte olie op te vangen.
1. Filterbus
2. Tankbeluchtingssysteem
1
2
1. Kijkglas olieniveau
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
2
3
1
UB3LD1D0.book Page 13 Tuesday, August 10, 2021 7:20 AM

Periodiek onderhoud en afstelling
7-19
7
DAU64412
BandenBanden zijn het enige contact tussen de
machine en het wegdek. Veiligheid onder
alle rijomstandigheden hangt af van een re-
latief klein contactoppervlak met het weg-
dek. Het is daarom essentieel om de
banden te allen tijde in een goede conditie
te houden en deze op tijd te vervangen
door de voorgeschreven banden.
Bandenspanning
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10504
Rijden met deze machine met een on-
juiste bandenspanning kan leiden tot
verlies van de controle met mogelijk ern-
stig letsel of overlijden tot gevolg. De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is aan
de omgevingstemperatuur).
 De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor dit
model is vastgesteld.
WAARSCHUWING
DWA10512
Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machine
kan leiden tot een ongeval.
Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op
het midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de
band scheurtjes vertoont, moet de band
onmiddellijk door een Yamaha dealer wor-
den vervangen.
Bandenspanning bij koude banden:
1 persoon:
Voor: 250 kPa (2.50 kgf/cm2, 36 psi)
Achter:
290 kPa (2.90 kgf/cm2, 42 psi)
2 personen: Voor:
250 kPa (2.50 kgf/cm2, 36 psi)
Achter: 290 kPa (2.90 kgf/cm2, 42 psi)
Maximale belasting: Voer t ui g:185 kg (408 lb)
De maximale belasting van het
voertuig is het gecombineerde ge-
wicht van de bestuurder, de passa-
gier, de bagage en eventuele
accessoires.1. Wang van band
2. Bandprofieldiepte
Minimale bandprofieldiepte (voor en
achter): 1.6 mm (0.06 in)
UB3LD1D0.book Page 19 Tuesday, August 10, 2021 7:20 AM
