display YAMAHA YZF-R1 2022 Instructieboekje (in Dutch)

Functies van instrumenten en bedieningselementen
4-9
4
DAU79286
WeergaveDe weergave heeft twee verschillende
weergavemodi voor het hoofdscherm:
STREET MODE en TRACK MODE. De
meeste functies zijn zichtbaar in beide mo-
di, maar er is een klein verschil in indeling.
De volgende items kunnen op de weergave
worden gevonden.
 Snelheidsmeter
 Toerenteller
 Informatieweergave
 Aanduiding ingeschakelde versnelling
 Drukindicator voorrem
 Acceleratie-indicator
 YRC-instellingsweergave
MODE/PWR/TCS/SCS/EBM
 YRC-instellingsweergave
LCS/QS/LIF/BC
 ERS-indicator (YZF-R1M)
 GPS-indicator (modellen met CCU)
 Indicator registratie (modellen met
CCU)
 Klok
 Hold-indicator voor toerenpiek
 Rondetimer
 Diverse waarschuwingspictogram-
men
 Waarschuwing foutmodus “Err”
OPMERKINGDit model is voorzien van een TFT-LCD
(thin film transistor liquid crystal display)
voor een goede contrastwerking en lees-
baarheid onder uiteenlopende omstandig-
heden. Door de aard van deze technologie
is het normaal dat een klein aantal pixels in-
actief is.
STREET MODE1. YRC-items LCS/QS/LIF/BC
2. Snelheidsmeter
3. GPS-indicator (modellen met CCU)
4. Indicator registratie (modellen met CCU)
5. Klok
6. Indicator piektoerental
7. Drukindicator voorrem
8. Acceleratie-indicator
9. Aanduiding ingesc hakelde versnelling
10.ERS-indicator (YZF-R1M)
11.YRC-items MODE/PWR/TCS/SCS/EBM
12.Informatieweergave
13.Toerenteller
1 2
GPS
N
LCS
QS
LIF 2
ODO
123456
TRIP-1
1234.5
1000 r/min
km
km
km/h
10:
00
MODE-
APWR
1
TCS
3
SCS
2
EBM
1
T-2
6
11 978
3
1
10
25
4
13
12
UB3LD1D0.book Page 9 Tuesday, August 10, 2021 7:20 AM

Functies van instrumenten en bedieningselementen
4-14
4
Waarschuwingspictogrammen
Als een fout wordt gedetecteerd, worden
de volgende foutgerelateerde waarschu-
wingspictogrammen weergegeven.Waarschuwing SCU-storing “ ” (YZF-R1M)Dit pictogram verschijnt als er een pro-
bleem wordt gedetecteerd in de voor- of
achtervering. Waarschuwing hulpsysteem “ ”
Dit pictogram verschijnt als er een pro-
bleem wordt gedetecteerd in een niet-
motorgerelateerd systeem.
Waarschuwingslampje koelvloeistof-
temperatuur “ ”
Dit pictogram verschijnt als de koelvloei-
stoftemperatuur oploopt tot 117 °C (242 °F)
of hoger. Stop de machine en schakel de
motor uit. Laat de motor afkoelen.
LET OP
DCA10022
Laat de motor niet draaien terwijl deze
oververhit is.Waarschuwingslampje oliedruk “ ”
Dit pictogram verschijnt als de motorolie-
druk laag is. Als de machine voor het eerst
wordt ingeschakeld, moet nog oliedruk
worden opgebouwd. Daarom wordt dit pic-
togram weergegeven totdat de motor is ge-
start.OPMERKINGAls een storing wordt gedetecteerd, zal het
waarschuwingspictogram oliedruk doorlo-
pend knipperen.
LET OP
DCA26410
Laat de motor niet draaien als de olie-
druk laag is.Waarschuwing foutmodus “Err”
Als zich een interne fout voordoet (bijv. uit-
val van de communicatie met een systeem-
regelaar), verschijnt de waarschuwing
foutmodus als volgt.
“Err” en “ ” duidt op een ECU-fout.
“Err” en “ ” duidt op een SCU-fout.
Alleen “Err” duidt op een ABS ECU-fout.OPMERKINGAfhankelijk van de aard van de fout werkt
het display mogelijk niet goed, waardoor
het onmogelijk kan zijn om de YRC-instel-
lingen te wijzigen. Daarnaast werkt het
ABS-systeem mogelijk niet goed. Wees ex-
tra voorzichtig bij het remmen en vraag on-
middellijk een Yamaha-dealer om de
machine na te kijken.
1. Waarschuwingspictogram SCU-storing
“”
2. Waarschuwing hulpsysteem “ ”
3. Waarschuwingslampje koelvloeistoftempe- ratuur “ ”
4. Waarschuwingslampje oliedruk “ ”
5. Waarschuwing foutmodus “Err” (vervangt klok indien geactiveerd)1000 r/min
4
12
5
3
Er r
UB3LD1D0.book Page 14 Tuesday, August 10, 2021 7:20 AM

Functies van instrumenten en bedieningselementen
4-15
4
DAU7929B
Scherm MENUHet scherm MENU bevat de volgende in-
stellingsmodules. Selecteer een module
om gerelateerde instellingswijzigingen aan
te brengen. Alhoewel sommige instellingen
kunnen worden gewijzigd of teruggesteld
via het hoofdscherm, biedt het scherm
MENU toegang tot alle weergave- en be-
dieningsinstellingen.
Toegang en gebruik van MENU
De volgende bedieningen van de wielscha-
kelaar zijn algemene bedieningen voor toe-
gang, selectie en verplaatsing binnen het
scherm MENU en de bijbehorende modu-
les.
Lang indrukken - houd de wielschakelaar
gedurende een seconde ingedrukt om toe-
gang te krijgen tot het scherm MENU of om
het scherm MENU volledig af te sluiten. Selecteren
- draai de wielschakelaar om-
hoog of omlaag om de gewenste module of
het gewenste instellingsitem te markeren
en druk vervolgens kort op de wielschake-
laar (druk de wielschakelaar kort in) om de
selectie te bevestigen.
Driehoekssymbool - bepaalde instellings-
schermen bevatten een item met een naar
boven of naar beneden wijzend driehoeks-
symbool. Selecteer het driehoeksymbool
om aangebrachte wijzigingen op te slaan
en het scherm af te sluiten.
OPMERKING Als er machinebeweging wordt gede-
tecteerd, zal het scherm automatisch
MENU afsluiten en naar het hoofd-
scherm gaan.
 Sluit het scherm af met het drie-
hoeksymbool om te verzekeren dat de
gewenste wijzigingen worden opge-
slagen. Als u alleen maar lang drukt en
het scherm MENU volledig afsluit,
worden de wijzigingen mogelijk niet
opgeslagen.“Display Mode”
Er zijn twee weergavemodi voor het hoofd-
scherm, STREET MODE en TRACK MODE.
Module Beschrijving
Schakel de weergave van
het hoofdscherm tussen
street mode en track mo-
de.
YRC-instellingen (alle mo-
dellen) en ERS-instellingen
(YZF-R1M) aanpassen.
Rondetijden weergeven en
terugstellen.
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
10
:
00
Display Mode
Schakel de registratiefunc-
tie voor machine-informa-
tie in/uit (modellen met
CCU).
Geef drie intervallen voor
het onderhoudsitem weer
en stel deze terug.
Stel brandstofverbruik en
afstandseenheden in.
Stel achtergrondkleuren in.
Schakel de schakelindica-
tor in/uit en pas de instel-
lingen van de toerenteller
aan.
Stel de items in voor het
multifunctionele weerga-
vevenster.
Pas de helderheid van het
scherm aan.
Pas de klok aan.
Zet alle instellingen terug
naar fabrieksinstellingen.
LoggingMaintenance
Unit
WallpaperShift IndicatorDisplay SettingBrightness
Cloc
k
All Reset
UB3LD1D0.book Page 15 Tuesday, August 10, 2021 7:20 AM

Functies van instrumenten en bedieningselementen
4-16
4
Instellen van de weergavemodus voor hethoofdscherm1. Selecteer “Display Mode” in het
scherm MENU.
2. Selecteer “STREET MODE” of “TRACK MODE” (of selecteer het drie-
hoeksymbool om af te sluiten). 3. Druk lang op de wielschakelaar om
het scherm MENU af te sluiten of ge-
bruik de wielschakelaar om een ande-
re module te selecteren.
“YRC Setting”
Me t d ez e m o d ul e k u nt u de v i er YR C-m o di
MODE-A, MODE-B, MODE-C en MODE-D
op maat instellen door de instellingsni-
veaus (of eventueel de aan/uit-status) van
de YRC-items PWR, TCS, SCS, LCS,
QSS, LIF, EBM en BC aan te passen. Voor
YZF-R1M kunt u de aan elke YRC-modus
gekoppelde ERS-modus selecteren en te-
vens de instellingsniveaus van de ERS-
modi aanpassen.
OPMERKING Tractieregeling heeft 9 instellingsni-
veaus en ERS heeft 6 modi.
 Wanneer er meer selecties (instel-
lingsniveaus of modi) beschikbaar zijn
dan in één keer op het scherm kunnen
worden weergegeven, verschijnt een
schuifbalk om aan te geven dat er ex-
tra selecties beschikbaar zijn door te
schuiven.
PWR
Selecteer PWR-1 voor de meest agressieve
gasrespons, PWR-2 en PWR-3 voor een
soepelere gasgreep/motorrespons en ge-
bruik PWR-4 op regenachtige dagen of
wanneer u minder motorvermogen wenst.
Tractieregeling
Dit model gebruikt een variabel tractiecon-
trolesysteem. Voor elk instelllingsniveau
geldt dat hoe meer de machine helt, hoe
meer tractiecontrole (systeeminterventie) er
wordt toegepast. Er zijn 9 instellingsni-
veaus beschikbaar. Instellingsniveau 1 oe-
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
10
:
00
km/h
10 :
00
TRACK MODE
STREET MODE
Display Mode
1. PWR 1
2. PWR 2
3. PWR 3
4. PWR 4
5. Gasklepopening
6. Bediening gasgreep
5
64
3 2
1
UB3LD1D0.book Page 16 Tuesday, August 10, 2021 7:20 AM

Functies van instrumenten en bedieningselementen
4-18
4
OPMERKINGStel QS in op 1 voor sportief rijden
of circuitgebruik.
 Stel QS in op 2 voor toeren of
stadsverkeer.LIF
LIF kan worden ingesteld op 1, 2, 3 of OFF.
Instellingsniveau 3 vermindert het sterkst
het omhoog komen van het wiel en instel-
lingsniveau 1 oefent de minste systeemin-
terventie uit. OFF schakelt LIF uit en LCS
wordt gedeactiveerd voor de geselecteer-
de YRC-modus. EBM
Dit systeem heeft drie instellingen. Niveau
1 oefent de minste interventie van het mo-
torremsysteem uit, en daarmee de hoogste
motorremkracht. Niveau 3 oefent de mees-
te interventie van het motorremsysteem uit,
en daarmee de laagste motorremkracht.
BC
Selecteer BC1 als u alleen het standaard
ABS wilt gebruiken. Selecteer BC2 om het
remregelsysteem de remdruk te laten regu-
leren in de bochten om laterale wielslip te
beperken.
OPMERKINGVoor ervaren rijders en bij circuitgebruik
kan het BC2-remsysteem bij wisselende
omstandigheden vroeger ingrijpen dan ver-
wacht in relatie tot uw beoogde snelheid of
lijn in de bochten.Een YRC-modus op maat instellen of eenYRC-item aanpassen1. Selecteer “YRC Setting” op het
scherm MENU. 2. Het scherm “YRC Setting” wordt
weergegeven en het vak voor YRC-
modus “YRC” wordt gemarkeerd.
Druk kort op de wielschakelaar om
toegang te krijgen tot het vak en se-
lecteer vervolgens YRC-modus A, B,
C of D die u wilt aanpassen.
1. Systeeminterventie
2. Wiellift
1 3
2
1
LIF
2
YRC SettingLap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
10
:
00
UB3LD1D0.book Page 18 Tuesday, August 10, 2021 7:20 AM

Functies van instrumenten en bedieningselementen
4-22
4
Deze module heeft twee opties. “Display”
geeft de rondetijdrecord weer. “Reset” ver-
wijdert de rondetijdrecord.
Rondetijdrecord bekijkenSelecteer “Display”. Rondetijdrecord terugstellen
1. Selecteer “Reset”. 2. Selecteer “YES” om alle rondetijdge-
gevens te verwijderen. (Selecteer
“NO” om af te sluiten en terug te gaan
naar het vorige scherm zonder het
ronderecord terug te stellen.)
“Logging” (modellen met CCU)
Machine- en rij-informatie kunnen worden
opgenomen (geregistreerd) en deze gege-
vens kunnen worden bekeken met een
smartapparaat (zie “CCU” op pagina 4-39).
YRC Setting Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
10
:
00
km/h
10 :
00
Reset
Display
Lap Time
1. Snelste ronde
2. Gemiddelde rondetijd
3. Ronderecord
km/h
10
:
00
Reset
Display
Lap Time
LAP 1
LAP 2
LAP 3
LAP 4 FASTEST / LAP 12
02:54.56
02:55.20
02:56.04
02:56.80 02:34.56
02:53.00
AVERAGE Lap Timekm/h
GP GPS
10
:
00
1
2
3
km/h
10 :
00
Reset
Display
Lap TimeNO
Reset ?
Lap Time
YES
km/h
GP GPS
10:
00
UB3LD1D0.book Page 22 Tuesday, August 10, 2021 7:20 AM

Functies van instrumenten en bedieningselementen
4-24
4
3. Druk lang op de wielschakelaar om
het item terug te stellen.OPMERKINGNamen van onderhoudsitems kunnen niet
worden gewijzigd.“Unit”
Met deze module kunt u de weergave wis-
selen tussen kilometers en mijlen. Bij gebruik van kilometers kunnen de een-
heden voor brandstofverbruik worden ge-
wisseld tussen km/L of L/100km. Bij
gebruik van mijlen is MPG beschikbaar.
Instellen van eenheden voor afstand of
brandstofverbruik1. Selecteer “Unit” op het scherm ME-
NU.
2. Selecteer het eenheidsitem voor af- stand of verbruik dat u wilt aanpassen.
OPMERKINGWanneer “km” is geselecteerd, kunt u
“km/L” of “L/100km” instellen als eenhe-
den voor brandstofverbruik. Ga als volgt
verder om de eenheden voor brandstofver-
bruik in te stellen. Sla als “mile” wordt ge-
selecteerd stap 3 over.3. Selecteer de eenheden die u wilt ge-bruiken.
INTERVAL 2 OIL
INTERVAL 1 123456 km
123456 km
123456 km
Maintenancekm/h
GPS
10
:
00
INTERVAL 2 OIL
INTERVAL 1 123456 km
123456 km
Maintenancekm/h
GPS
10
:
00
0 km
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
10
:
00
km/L or L/100km km/L
km or mile
km
Unitkm/h
GP GPS
10
:
00
km/L or L/100km km/L
km or mile
km
Unitkm/h
GP GPS
10
:
00
UB3LD1D0.book Page 24 Tuesday, August 10, 2021 7:20 AM

Functies van instrumenten en bedieningselementen
4-25
4
4. Selecteer het driehoekssymbool om
af te sluiten.
“Wallpaper”
Met deze module kunt u voor de STREET
MODE en TRACK MODE de achtergrond-
kleuren van de weergave afzonderlijk in-
stellen op zwart of wit, voor zowel dag- als
nacht-instellingen. Een fotosensor op het
instrumentenpaneel detecteert de lichtom-
standigheden en wijzigt automatisch de
weergave van dag- naar nachtinstelling. De
fotosensor controleert ook een subtiele,
automatische heldherheidsaanpassing bin-
nen de dag- en nachtmodi als aanpassing
op het omgevingslicht.
Achtergrond instellen1. Selecteer “Wallpaper” op het scherm MENU. 2. Selecteer de modus die u wilt aanpas-
sen (selecteer DAY voor de weergave-
instellingen voor overdag of NIGHT
voor de weergave-instellingen bij
nacht).
3. Selecteer de achtergrondkleur (selec- teer “BLACK” voor een zwarte achter-
grond of “WHITE” voor een witte
achtergrond). 4. Selecteer het driehoekssymbool om
af te sluiten.
5. Herhaal de procedure vanaf stap 2 om een andere achtergrondkleur in te
stellen of selecteer het driehoeksym-
bool om deze module af te sluiten.
“Shift indicator”
De schakelindicatormodule bevat de vol-
gende modules.1. Lichtsensor
1
GP GPS
Unit
Maintenance
Wallpaper
Shift Indicator MENU
Logging
Display Setting
km/h
10 :
00
GP GPS
TRACK MODE (day)
STREET MODE (night)
TRACK MODE (night) Wallpaper
STREET MODE (day)
km/h
10 :
00
Module Beschrijving
Stel het schakelindicator-
patroon in op “ON”,
“Flash”, of “OFF” en pas
aan bij hoeveel tpm de in-
dicator aangaat of uitgaat.
Pas de helderheid van de
schakelindicator aan.
WHITE BLACK
Wallpaper
STREET MODE (day)
km/h
GP GPS
10 :
00
Shift IND
SettingShift IND
Brightness
UB3LD1D0.book Page 25 Tuesday, August 10, 2021 7:20 AM

Functies van instrumenten en bedieningselementen
4-26
4
Instellingswijzigingen aanbrengen
1. Selecteer “Shift IND Setting”. 2. Selecteer “IND Mode”.
3. Selecteer “ON” voor een constante in-
dicatorverlichting, “OFF” om de indi-
cator uit te schakelen of “Flash” om de
schakelindicator te laten knipperen
wanneer de activeringsdrempel voor
de indicator is bereikt.
4. Selecteer “IND Start”. 5. Draai de wielschakelaar om het toe-
rental in te stellen waarbij de scha-
kelindicator gaat branden. “IND Start”
operationeel bereik is 8000–
14800 tpm.
6. Selecteer “IND Stop” en draai vervol- gens de wielschakelaar om het toe-
rental in te stellen,waarbij de
Stel de kleurenweergave
van de toerenteller in op
“ON” of “OFF” en pas aan
bij hoeveel tpm de toeren-
teller groen of oranje
wordt.
Stel de peak rev-indicator
van de toerenteller in op
“ON” of “OFF”.
Tach INDSettingPeak Rev IND Setting
GP GPS
WallpaperUnit
Shift Indicator
Display Setting MENU
Maintenance
Brightness
km/h
10 :
00
GP GPS
Tach IND Setting
Shift IND Brightness
Peak Rev IND Setting Shift Indicator
Shift IND Setting
km/h
10 :
00
1000 r/min
Shift Indicator
km/h
GPS
10 :
00
Shift IND Setting
IND Mode
IND Start
IND Stop ON
10000
r/min
15000
r/min
1000 r/min
Shift Indicator
km/h
GPS
10 :
00
Shift IND Setting
IND Mode
IND Start
IND Stop ON
10000
r/min
15000
r/min
1000 r/min
Shift Indicator
km/h
GPS
10 :
00
Shift IND Setting
IND Mode
IND Start
IND Stop ON
10000
r/min
15000
r/min
1000 r/min
Shift Indicator
km/h
GPS
10 :
00
Shift IND Setting
IND Mode
IND Start
IND Stop ON
10000
r/min
15000
r/min
UB3LD1D0.book Page 26 Tuesday, August 10, 2021 7:20 AM

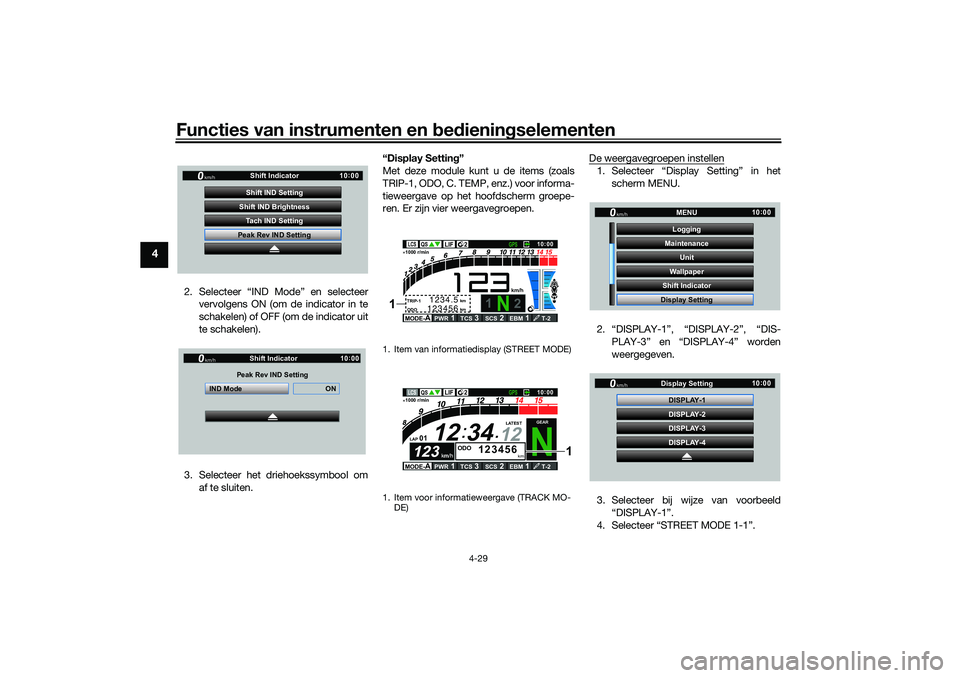

Functies van instrumenten en bedieningselementen
4-29
4
2. Selecteer “IND Mode” en selecteer
vervolgens ON (om de indicator in te
schakelen) of OFF (om de indicator uit
te schakelen).
3. Selecteer het driehoekssymbool om af te sluiten. “Display Setting”
Met deze module kunt u de items (zoals
TRIP-1, ODO, C. TEMP, enz.) voor informa-
tieweergave op het hoofdscherm groepe-
ren. Er zijn vier weergavegroepen.
De weergavegroepen instellen
1. Selecteer “Display Setting” in het
scherm MENU.
2. “DISPLAY-1”, “DISPLAY-2”, “DIS- PLAY-3” en “DISPLAY-4” worden
weergegeven.
3. Selecteer bij wijze van voorbeeld “DISPLAY-1”.
4. Selecteer “STREET MODE 1-1”.
GP GPS
Tach IND Setting
Shift IND Brightness
Peak Rev IND Setting Shift Indicator
Shift IND Setting
km/h
10 :
00
IND Mode ON
Peak Rev IND Setting Shift Indicatorkm/h
GPGPS
10
:
00
1. Item van informatiedisplay (STREET MODE)
1. Item voor informatieweergave (TRACK MO-
DE)
1 y2
GPS
N
LCS
QS
LIF 2
ODO
123456
TRIP-1
1234.5
1000 r/min
km
km
km/h
10 :
00
MODE-
APWR
1
TCS
3
SCS
2
EBM
1
T-2
1
N
12
12 34
LAP 01
ODO
km
123456
LATEST
1000 r/min
km/h
123
km/h
123
GEAR
GPS
LCS
QS
LIF
10 :
00
MODE-
APWR
1
TCS
3
SCS
2
EBM
1
T-2
2
1
GP GPS
Unit
Maintenance
Wallpaper
Shift Indicator MENU
Logging
Display Setting
km/h
10 :
00
GP GPS
DISPLAY-3 DISPLAY-2
DISPLAY-4
Display Setting
DISPLAY-1
km/h
10 :
00
UB3LD1D0.book Page 29 Tuesday, August 10, 2021 7:20 AM
