Mantenimiento y ajustes periódicos7-10
7
SAU88620

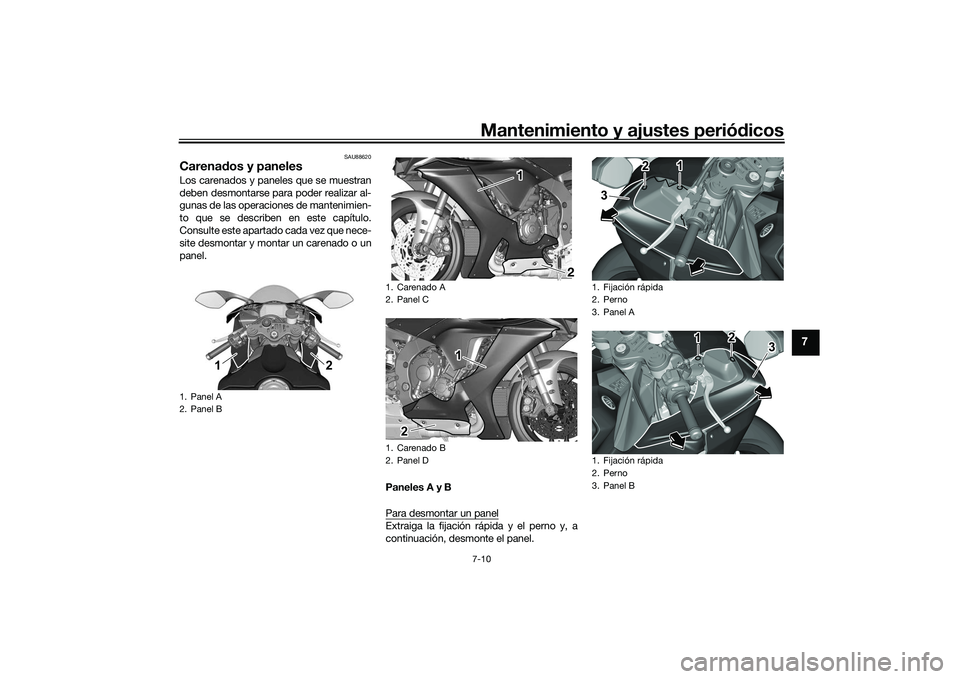

Carenados y panelesLos carenados y paneles que se muestran
deben desmontarse para poder realizar al-
gunas de las operaciones de mantenimien-
to que se describen en este capítulo.
Consulte este apartado cada vez que nece-
site desmontar y montar un carenado o un
panel.Paneles A y B
Para desmontar un panel
Extraiga la fijación rápida y el perno y, a
continuación, desmonte el panel.
1. Panel A
2. Panel B
1
2
1. Carenado A
2. Panel C
1. Carenado B
2. Panel a
1
2
1
2 2
1. Fijaci

Mantenimiento y ajustes periódicos
7-11
7

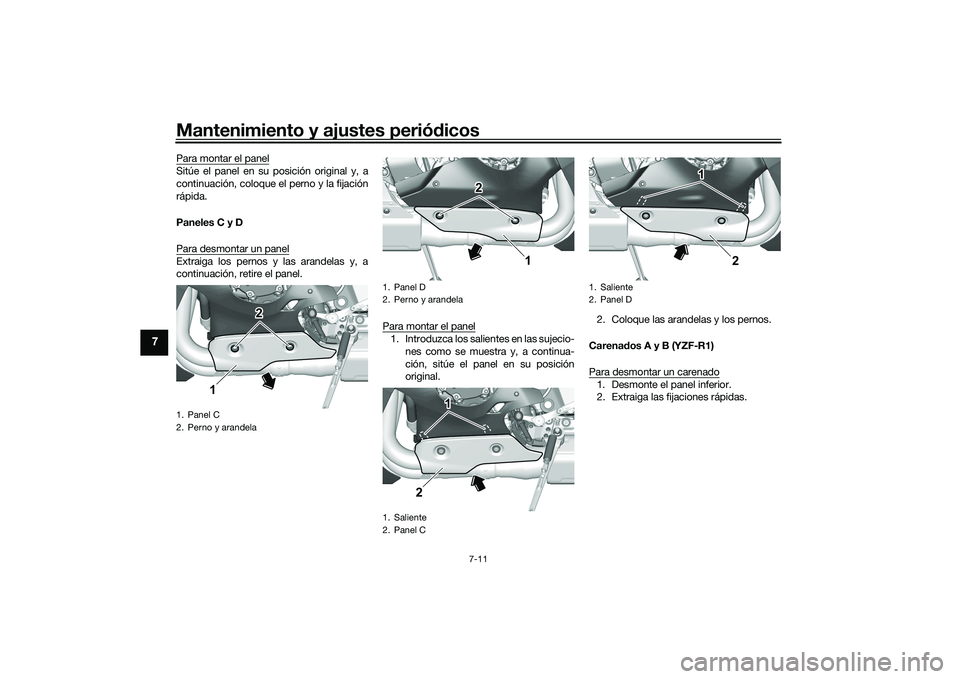

Para montar el panelSitúe el panel en su posición original y, a
continuación, coloque el perno y la fijación
rápida.
Paneles C y D
Para desmontar un panelExtraiga los pernos y las arandelas y, a
continuación, retire el panel.Para montar el panel
1. Introduzca los salientes en las sujecio-nes como se muestra y, a continua-
ción, sitúe el panel en su posición
original. 2. Coloque las arandelas y los pernos.
Carenados A y B (YZF-R1)
Para desmontar un carenado
1. Desmonte el panel inferior.
2. Extraiga las fijaciones rápidas.
1. Panel C
2. Perno y arandela
2 2
1
1. Panel a
2. Perno y arandela
1. Saliente
2. Panel C
2 2 1
21 1
1. Saliente
2. Panel a
2
1 1
UB3LS1S0.book Page 11 Thursday, August 5, 2021 11:17 AM

Mantenimiento y ajustes periódicos7-12
7

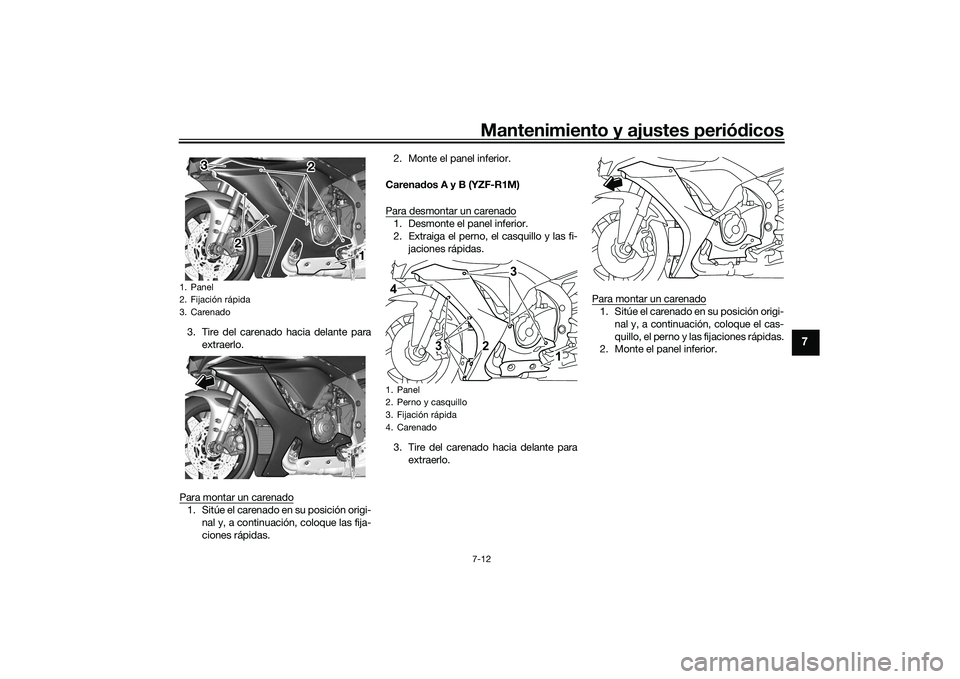

3. Tire del carenado hacia delante paraextraerlo.
Para montar un carenado1. Sitúe el carenado en su posición origi- nal y, a continuación, coloque las fija-
ciones rápidas. 2. Monte el panel inferior.
Carenados A y B (YZF-R1M)
Para desmontar un carenado
1. Desmonte el panel inferior.
2. Extraiga el perno, el casquillo y las fi- jaciones rápidas.
3. Tire del carenado hacia delante para extraerlo. Para montar un carenado
1. Sitúe el carenado en su posición origi-
nal y, a continuación, coloque el cas-
quillo, el perno y las fijaciones rápidas.
2. Monte el panel inferior.
1. Panel
2. Fijación rápida
3. Carenado
3
2
2
1
1. Panel
2. Perno y casquillo
3. Fijación rápida
4. Carenado
2
1
4
3
3
UB3LS1S0.book Page 12 Thursday, August 5, 2021 11:17 AM

Mantenimiento y ajustes periódicos
7-13
7
SAU67110

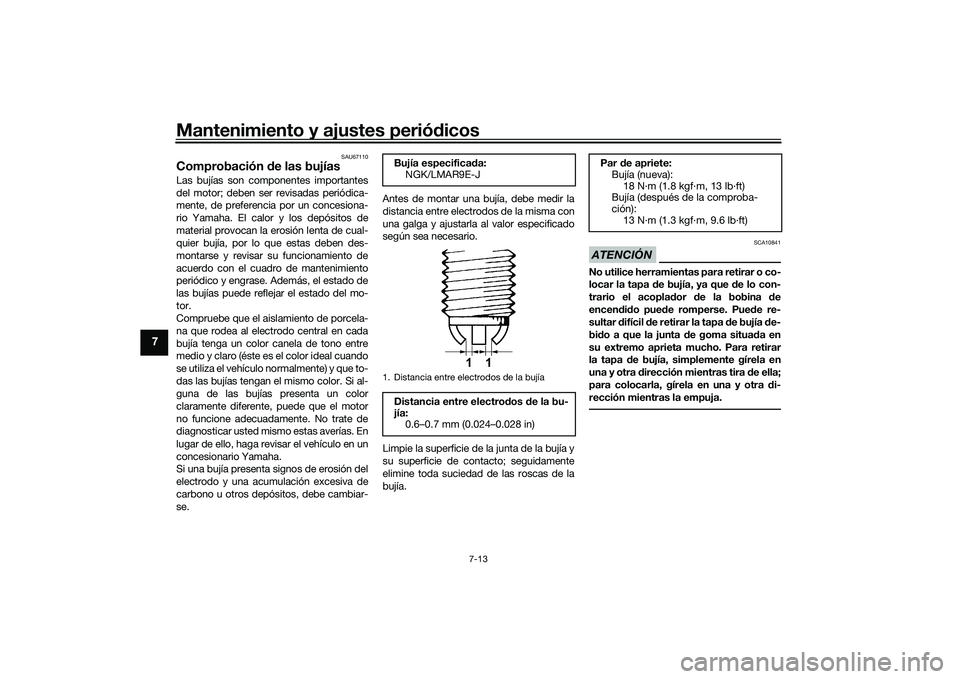

Comprobación de las bujíasLas bujías son componentes importantes
del motor; deben ser revisadas periódica-
mente, de preferencia por un concesiona-
rio Yamaha. El calor y los depósitos de
material provocan la erosión lenta de cual-
quier bujía, por lo que estas deben des-
montarse y revisar su funcionamiento de
acuerdo con el cuadro de mantenimiento
periódico y engrase. Además, el estado de
las bujías puede reflejar el estado del mo-
tor.
Compruebe que el aislamiento de porcela-
na que rodea al electrodo central en cada
bujía tenga un color canela de tono entre
medio y claro (éste es el color ideal cuando
se utiliza el vehículo normalmente) y que to-
das las bujías tengan el mismo color. Si al-
guna de las bujías presenta un color
claramente diferente, puede que el motor
no funcione adecuadamente. No trate de
diagnosticar usted mismo estas averías. En
lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
Si una bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiar-
se.Antes de montar una bujía, debe medir la
distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario.
Limpie la superficie de la junta de la bujía y
su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
ATENCIÓN
SCA10841
No utilice herramientas para retirar o co-
locar la tapa de bujía, ya que de lo con-
trario el acoplador de la bobina de
encendido puede romperse. Puede re-
sultar difícil de retirar la tapa de bujía de-
bido a que la junta de goma situada en
su extremo aprieta mucho. Para retirar
la tapa de bujía, simplemente gírela en
una y otra dirección mientras tira de ella;
para colocarla, gírela en una y otra di-
rección mientras la empuja.
Bujía especificada:
NGK/LMAR9E-J1. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bu-
jía:0.6–0.7 mm (0.024–0.028 in)
1
1
Par de apriete:Bujía (nueva):
18 N·m (1.8 kgf·m, 13 lb·ft)
Bujía (después de la comproba-
ción):
13 N·m (1.3 kgf·m, 9.6 lb·ft)
UB3LS1S0.book Page 13 Thursday, August 5, 2021 11:17 AM

Mantenimiento y ajustes periódicos7-14
7
SAU36113

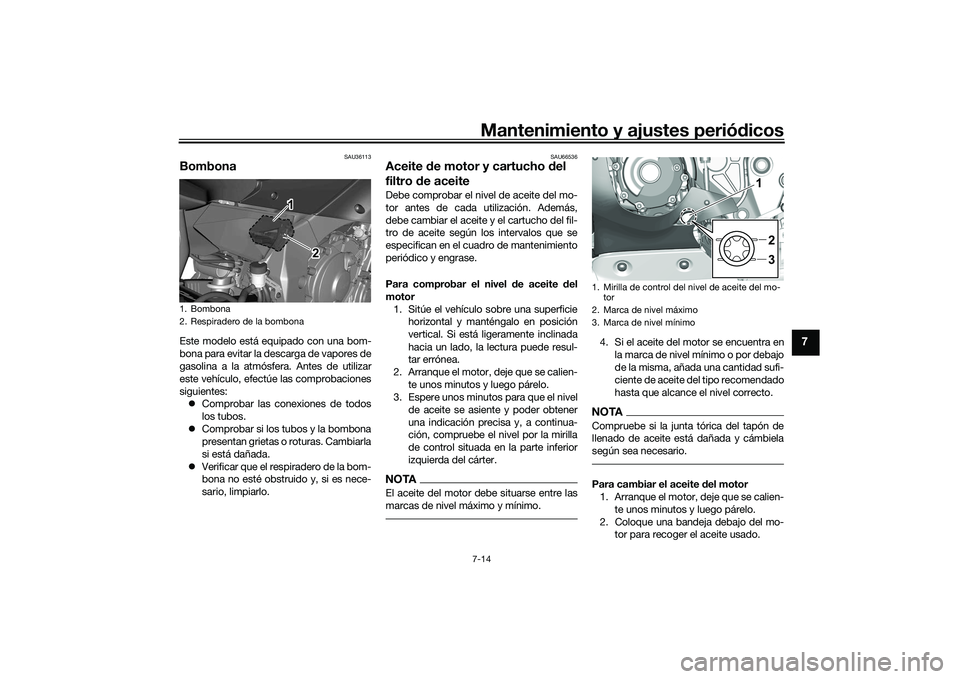

BombonaEste modelo está equipado con una bom-
bona para evitar la descarga de vapores de
gasolina a la atmósfera. Antes de utilizar
este vehículo, efectúe las comprobaciones
siguientes: Comprobar las conexiones de todos
los tubos.
 Comprobar si los tubos y la bombona
presentan grietas o roturas. Cambiarla
si está dañada.
 Verificar que el respiradero de la bom-
bona no esté obstruido y, si es nece-
sario, limpiarlo.
SAU66536
Aceite de motor y cartucho del
filtro de aceiteDebe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además,
debe cambiar el aceite y el cartucho del fil-
tro de aceite según los intervalos que se
especifican en el cuadro de mantenimiento
periódico y engrase.
Para comprobar el nivel de aceite del
motor
1. Sitúe el vehículo sobre una superficie horizontal y manténgalo en posición
vertical. Si está ligeramente inclinada
hacia un lado, la lectura puede resul-
tar errónea.
2. Arranque el motor, deje que se calien- te unos minutos y luego párelo.
3. Espere unos minutos para que el nivel
de aceite se asiente y poder obtener
una indicación precisa y, a continua-
ción, compruebe el nivel por la mirilla
de control situada en la parte inferior
izquierda del cárter.NOTAEl aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.
4. Si el aceite del motor se encuentra enla marca de nivel mínimo o por debajo
de la misma, añada una cantidad sufi-
ciente de aceite del tipo recomendado
hasta que alcance el nivel correcto.NOTACompruebe si la junta tórica del tapón de
llenado de aceite está dañada y cámbiela
según sea necesario.Para cambiar el aceite del motor1. Arranque el motor, deje que se calien-
te unos minutos y luego párelo.
2. Coloque una bandeja debajo del mo- tor para recoger el aceite usado.
1. Bombona
2. Respiradero de la bombona
1
2
1. Mirilla de control del nivel de aceite del mo-tor
2. Marca de nivel m

Mantenimiento y ajustes periódicos
7-15
7

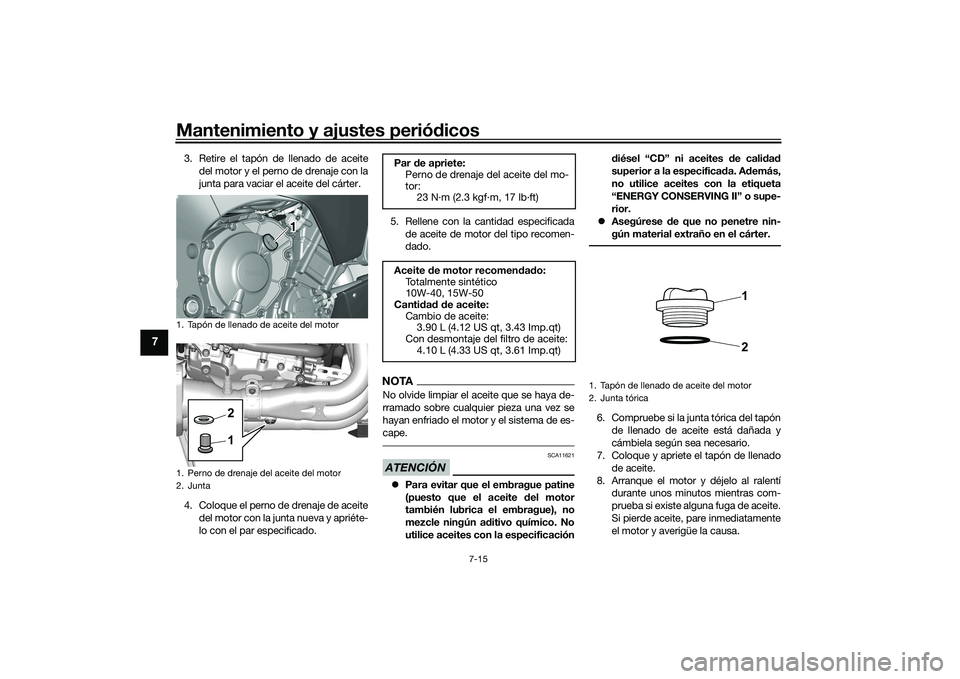

3. Retire el tapón de llenado de aceitedel motor y el perno de drenaje con la
junta para vaciar el aceite del cárter.
4. Coloque el perno de drenaje de aceite del motor con la junta nueva y apriéte-
lo con el par especificado. 5. Rellene con la cantidad especificada
de aceite de motor del tipo recomen-
dado.
NOTANo olvide limpiar el aceite que se haya de-
rramado sobre cualquier pieza una vez se
hayan enfriado el motor y el sistema de es-
cape.ATENCIÓN
SCA11621
Para evitar que el embrague patine
(puesto que el aceite del motor
también lubrica el embrague), no
mezcle ningún aditivo químico. No
utilice aceites con la especificación diésel “CD” ni aceites de calidad
superior a la especificada. Además,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.
 Asegúrese de que no penetre nin-
gún material extraño en el cárter.
6. Compruebe si la junta tórica del tapón
de llenado de aceite está dañada y
cámbiela según sea necesario.
7. Coloque y apriete el tapón de llenado
de aceite.
8. Arranque el motor y déjelo al ralentí durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.
1. Tapón de llenado de aceite del motor
1. Perno de drenaje del aceite del motor
2. Junta
12
Par de apriete:Perno de drenaje del aceite del mo-
tor:23 N·m (2.3 kgf·m, 17 lb·ft)
Aceite de motor recomendado: Totalmente sintético
10W-40, 15W-50
Cantidad de aceite:
Cambio de aceite:3.90 L (4.12 US qt, 3.43 Imp.qt)
Con desmontaje del filtro de aceite:
4.10 L (4.33 US qt, 3.61 Imp.qt)
1. Tapón de llenado de aceite del motor
2. Junta tórica
12
UB3LS1S0.book Page 15 Thursday, August 5, 2021 11:17 AM

Mantenimiento y ajustes periódicos7-16
7

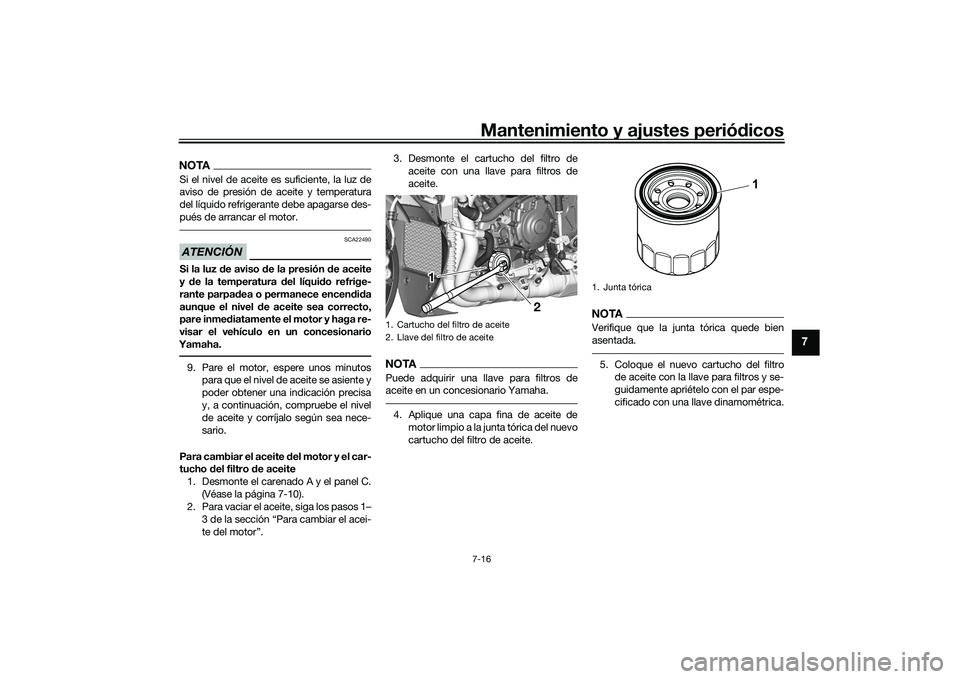

NOTASi el nivel de aceite es suficiente, la luz de
aviso de presión de aceite y temperatura
del líquido refrigerante debe apagarse des-
pués de arrancar el motor.ATENCIÓN
SCA22490
Si la luz de aviso de la presión de aceite
y de la temperatura del líquido refrige-
rante parpadea o permanece encendida
aunque el nivel de aceite sea correcto,
pare inmediatamente el motor y haga re-
visar el vehículo en un concesionario
Yamaha.9. Pare el motor, espere unos minutos para que el nivel de aceite se asiente y
poder obtener una indicación precisa
y, a continuación, compruebe el nivel
de aceite y corríjalo según sea nece-
sario.
Para cambiar el aceite del motor y el car-
tucho del filtro de aceite 1. Desmonte el carenado A y el panel C. (Véase la página 7-10).
2. Para vaciar el aceite, siga los pasos 1–
3 de la sección “Para cambiar el acei-
te del motor”. 3. Desmonte el cartucho del filtro de
aceite con una llave para filtros de
aceite.
NOTAPuede adquirir una llave para filtros de
aceite en un concesionario Yamaha.4. Aplique una capa fina de aceite demotor limpio a la junta tórica del nuevo
cartucho del filtro de aceite.
NOTAVerifique que la junta tórica quede bien
asentada.5. Coloque el nuevo cartucho del filtrode aceite con la llave para filtros y se-
guidamente apriételo con el par espe-
cificado con una llave dinamométrica.
1. Cartucho del filtro de aceite
2. Llave del filtro de aceite
1
2
1. Junta tórica
1
UB3LS1S0.book Page 16 Thursday, August 5, 2021 11:17 AM

Mantenimiento y ajustes periódicos
7-17
7

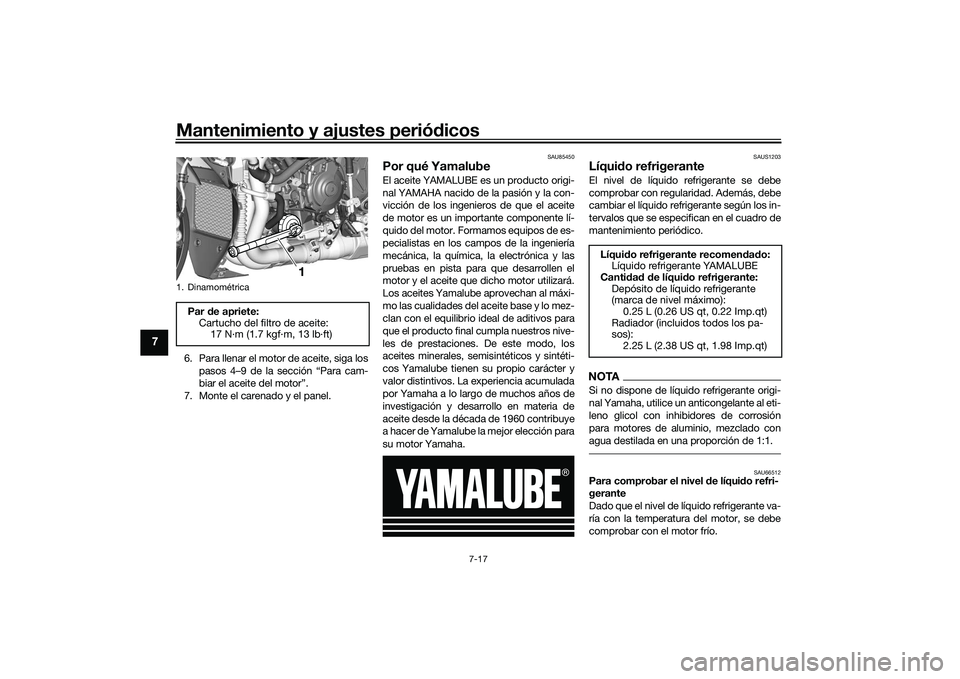

6. Para llenar el motor de aceite, siga lospasos 4–9 de la sección “Para cam-
biar el aceite del motor”.
7. Monte el carenado y el panel.
SAU85450
Por qué YamalubeEl aceite YAMALUBE es un producto origi-
nal YAMAHA nacido de la pasión y la con-
vicción de los ingenieros de que el aceite
de motor es un importante componente lí-
quido del motor. Formamos equipos de es-
pecialistas en los campos de la ingeniería
mecánica, la química, la electrónica y las
pruebas en pista para que desarrollen el
motor y el aceite que dicho motor utilizará.
Los aceites Yamalube aprovechan al máxi-
mo las cualidades del aceite base y lo mez-
clan con el equilibrio ideal de aditivos para
que el producto final cumpla nuestros nive-
les de prestaciones. De este modo, los
aceites minerales, semisintéticos y sintéti-
cos Yamalube tienen su propio carácter y
valor distintivos. La experiencia acumulada
por Yamaha a lo largo de muchos años de
investigación y desarrollo en materia de
aceite desde la década de 1960 contribuye
a hacer de Yamalube la mejor elección para
su motor Yamaha.
SAUS1203
Líquido refrigeranteEl nivel de líquido refrigerante se debe
comprobar con regularidad. Además, debe
cambiar el líquido refrigerante según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico.NOTASi no dispone de líquido refrigerante origi-
nal Yamaha, utilice un anticongelante al eti-
leno glicol con inhibidores de corrosión
para motores de aluminio, mezclado con
agua destilada en una proporción de 1:1.
SAU66512
Para comprobar el nivel de líquido refri-
gerante
Dado que el nivel de líquido refrigerante va-
ría con la temperatura del motor, se debe
comprobar con el motor frío.
1. DinamométricaPar de apriete: Cartucho del filtro de aceite:17 N·m (1.7 kgf·m, 13 lb·ft)
1
Líquido refrigerante recomendado:Líquido refrigerante YAMALUBE
Cantidad de líquido refrigerante:
Depósito de líquido refrigerante
(marca de nivel máximo):0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluidos todos los pa-
sos): 2.25 L (2.38 US qt, 1.98 Imp.qt)
UB3LS1S0.book Page 17 Thursday, August 5, 2021 11:17 AM

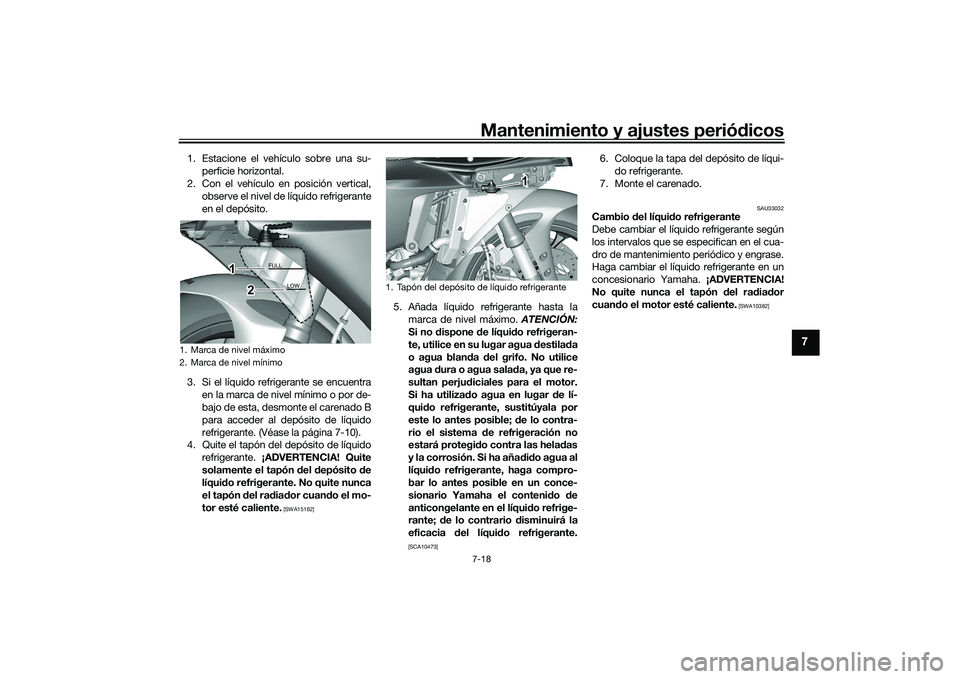

Mantenimiento y ajustes periódicos7-18
7
1. Estacione el vehículo sobre una su-perficie horizontal.
2. Con el vehículo en posición vertical, observe el nivel de líquido refrigerante
en el depósito.
3. Si el líquido refrigerante se encuentra en la marca de nivel mínimo o por de-
bajo de esta, desmonte el carenado B
para acceder al depósito de líquido
refrigerante. (Véase la página 7-10).
4. Quite el tapón del depósito de líquido
refrigerante. ¡ADVERTENCIA! Quite
solamente el tapón del depósito de
líquido refrigerante. No quite nunca
el tapón del radiador cuando el mo-
tor esté caliente.
[SWA15162]
5. Añada líquido refrigerante hasta la marca de nivel máximo. ATENCIÓN:
Si no dispone de líquido refrigeran-
te, utilice en su lugar agua destilada
o agua blanda del grifo. No utilice
agua dura o agua salada, ya que re-
sultan perjudiciales para el motor.
Si ha utilizado agua en lugar de lí-
quido refrigerante, sustitúyala por
este lo antes posible; de lo contra-
rio el sistema de refrigeración no
estará protegido contra las heladas
y la corrosión. Si ha añadido agua al
líquido refrigerante, haga compro-
bar lo antes posible en un conce-
sionario Yamaha el contenido de
anticongelante en el líquido refrige-
rante; de lo contrario disminuirá la
eficacia del líquido refrigerante.
[SCA10473]
6. Coloque la tapa del depósito de líqui-
do refrigerante.
7. Monte el carenado.
SAU33032
Cambio del líquido refrigerante
Debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Haga cambiar el líquido refrigerante en un
concesionario Yamaha. ¡ADVERTENCIA!
No quite nunca el tapón del radiador
cuando el motor esté caliente.
[SWA10382]
1. Marca de nivel máximo
2. Marca de nivel mínimo
FULL
LOW
1
2
1. Tap

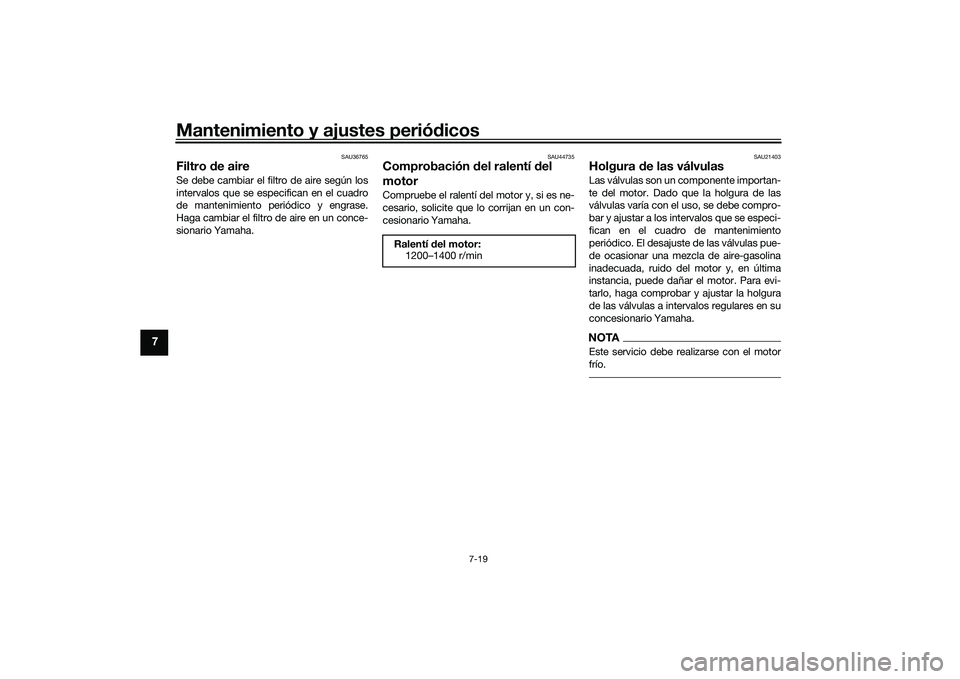

Mantenimiento y ajustes periódicos
7-19
7
SAU36765
Filtro de aireSe debe cambiar el filtro de aire según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
Haga cambiar el filtro de aire en un conce-
sionario Yamaha.
SAU44735
Comprobación del ralentí del
motorCompruebe el ralentí del motor y, si es ne-
cesario, solicite que lo corrijan en un con-
cesionario Yamaha.
SAU21403
Holgura de las válvulasLas válvulas son un componente importan-
te del motor. Dado que la holgura de las
válvulas varía con el uso, se debe compro-
bar y ajustar a los intervalos que se especi-
fican en el cuadro de mantenimiento
periódico. El desajuste de las válvulas pue-
de ocasionar una mezcla de aire-gasolina
inadecuada, ruido del motor y, en última
instancia, puede dañar el motor. Para evi-
tarlo, haga comprobar y ajustar la holgura
de las válvulas a intervalos regulares en su
concesionario Yamaha.NOTAEste servicio debe realizarse con el motor
frío.
Ralentí del motor:1200–1400 r/min
UB3LS1S0.book Page 19 Thursday, August 5, 2021 11:17 AM
