stop start YAMAHA YZF-R125 2009 Instructieboekje (in Dutch)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
3
DAU12347
Stuurschakelaars Links
Rechts
DAU12360
Lichtsignaalschakelaar “PASS”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12400
Dimlichtschakelaar“/”
Zet deze schakelaar op“” voor grootlicht
en op“” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar“/”
Druk deze schakelaar naar“” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar“” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richtin-
gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar“”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12660
Noodstopschakelaar“/”
Zet deze schakelaar voor u de motor start
op“”. Zet deze schakelaar op“” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
DAU12710
Startknop“”
Druk deze knop in om via de startmotor de
motor rond te draaien.LET OP:
DCA10050
Zie pagina 5-1 voor startinstructies voor-dat u de motor start.
1. Lichtsignaalschakelaar “PA S S”
2. Dimlichtschakelaar“/”
3. Richtingaanwijzerschakelaar“/”
4. Claxonschakelaar“”
1. Noodstopschakelaar“/”
2. Startknop“”
U5D7D0D0.book Page 5 Monday, December 17, 2007 11:19 AM

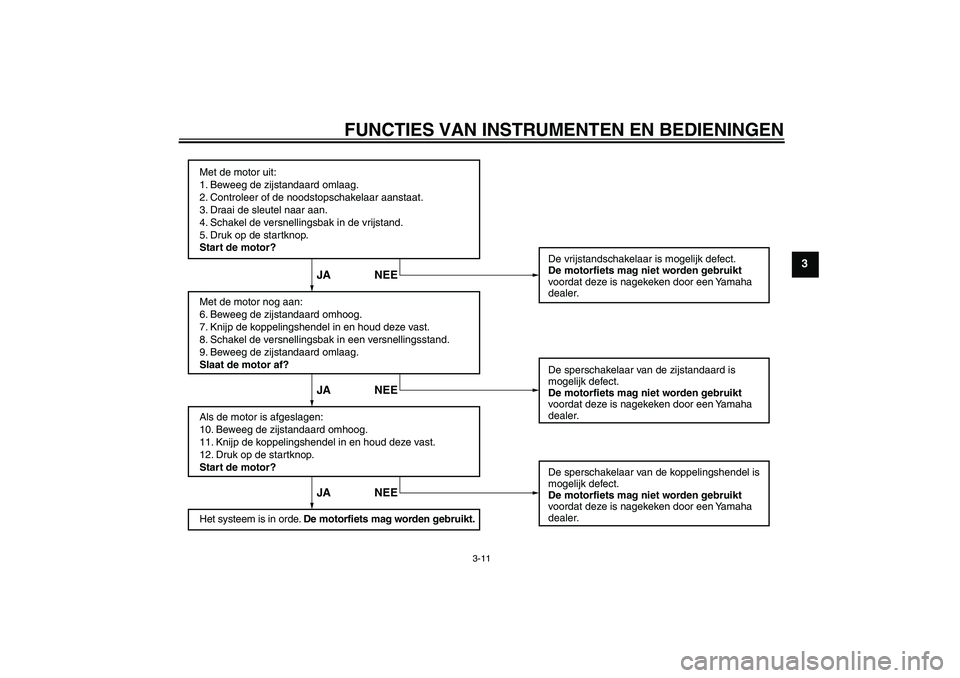

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
3
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. Controleer of de noodstopschakelaar aanstaat.
3. Draai de sleutel naar aan.
4. Schakel de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Knijp de koppelingshendel in en houd deze vast.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Knijp de koppelingshendel in en houd deze vast.
12. Druk op de startknop.
Start de motor?
Het systeem is in orde. De motorfiets mag worden gebruikt.De vrijstandschakelaar is mogelijk defect.
De motorfiets mag niet worden gebruikt
voordat deze is nagekeken door een Yamaha
dealer.
De sperschakelaar van de zijstandaard is
mogelijk defect.
De motorfiets mag niet worden gebruikt
voordat deze is nagekeken door een Yamaha
dealer.
De sperschakelaar van de koppelingshendel is
mogelijk defect.
De motorfiets mag niet worden gebruikt
voordat deze is nagekeken door een Yamaha
dealer.
JA NEE JA NEE JA NEE
U5D7D0D0.book Page 11 Monday, December 17, 2007 11:19 AM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-1
5
DAU15950
WAARSCHUWING
DWA10270


Zorg dat u volkomen vertrouwd
bent met alle bedieningsfuncties en
hun werking voordat u gaat rijden.
Informeer bij een Yamaha dealer als
u de werking van een schakelaar of
functie niet volkomen begrijpt.


Start de motor nooit in een afgeslo-
ten ruimte en laat deze hierin ook
niet lange tijd aaneen draaien. Uit-
laatgassen zijn giftig en het inade-
men ervan kan al binnen korte tijd
leiden tot bewusteloosheid en do-
delijk letsel. Controleer altijd of er
voldoende ventilatie is.


Controleer of de zijstandaard is in-
getrokken alvorens weg te rijden.
Als de zijstandaard niet behoorlijk
is ingetrokken, kan deze de grond
raken en zo de motorrijder afleiden,
waardoor u de macht over het stuurverliest.
DAUM2320
Starten van de motor Door het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:

De versnellingsbak staat in de vrij-
stand.


De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.WAARSCHUWING
DWA10290


Controleer voor het starten van de
motor de werking van het startsper-
systeem en volg daarbij de werkwij-
ze beschreven op pagina 3-10.


Ga nooit rijden terwijl de zijstan-daard omlaag staat.
1. Draai de contactsleutel naar “ON” en
controleer of de noodstopschakelaar
op“” is gezet.
LET OP:
DCAM1100
De volgende waarschuwingslampjes en
het controlelampje moeten enkele se-
conden oplichten en dan uitgaan.

Vrijstandcontrolelampje


Controlelampje richtingaanwijzers


Controlelampje grootlicht


Waarschuwingslampje koelvloei-
stoftemperatuur


Waarschuwingslampje motorsto-
ring
Als een waarschuwings- of controle-
lampje niet dooft, zie dan pagina 3-2
voor een controle van het circuit van het
betreffende waarschuwings- of controle-
lampje.
2. Schakel de versnellingsbak in de vrij-
stand.OPMERKING:Als de versnellingsbak in de vrijstand staat,
moet het vrijstandcontrolelampje branden;
zo niet, vraag dan een Yamaha dealer hetelektrisch circuit te testen.
3. Start de motor door de startknop in te
drukken.OPMERKING:Als de motor niet wil starten, laat dan de
startknop los, wacht een paar seconden en
probeer het dan opnieuw. Iedere startpo-
ging moet zo kort mogelijk duren om de
accu te sparen. Laat de startmotor nooit lan-ger dan 10 seconden aaneen draaien.
U5D7D0D0.book Page 1 Monday, December 17, 2007 11:19 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-38
6
Oververhitte motor
WAARSCHUWING
DWA10400


Verwijder de koelvloeistofradiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete vloeistof en
stoom kan naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.


Breng na verwijderen van de borgbout voor de radiatorvuldop een dikke doek, bijvoorbeeld een handdoek, aan over de ra-
diatorvuldop en draai deze dan langzaam linksom tegen de aanslag zodat de nog aanwezige druk kan ontsnappen. Druk dedop omlaag zodra het sisgeluid stopt en draai deze linksom en verwijder de dop.
OPMERKING:Als geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde. Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
U5D7D0D0.book Page 38 Monday, December 17, 2007 11:19 AM

INDEX
AAandrijfketting, reinigen en smeren ...... 6-24
Accu...................................................... 6-29
Achterbrugscharnierpunten, smeren .... 6-27
Achterlicht/remlichtunit ......................... 6-31BBanden ................................................. 6-17
Bestuurderszadel.................................... 3-9
Bougie, controleren ................................ 6-9
Brandstof ................................................ 3-8
Brandstofverbruik, tips voor een
zuinig .................................................... 5-3CClaxonschakelaar ................................... 3-5
Contactslot/stuurslot ............................... 3-1
Controle- en waarschuwingslampjes ...... 3-2
Controlelampje grootlicht ........................ 3-2
Controlelampje richtingaanwijzers .......... 3-2
Controlelijst voor gebruik ........................ 4-2DDimlichtschakelaar ................................. 3-5GGasgreep en gaskabel, controleren en
smeren ............................................... 6-25
Gereedschapsset ................................... 6-1
Gloeilamp kentekenverlichting,
vervangen........................................... 6-32
Gloeilamp richtingaanwijzer,
vervangen........................................... 6-31IIdentificatienummers .............................. 9-1
Inrijperiode .............................................. 5-3KKabels, controleren en smeren............. 6-25Klepspeling............................................ 6-16
Koelvloeistof .......................................... 6-13
Koplampgloeilamp, vervangen .............. 6-31
Koppelingshendel.................................... 3-6
Koppelingshendel, vrije slag afstellen ... 6-20
LLichtsignaalschakelaar ............................ 3-5
Locaties van onderdelen ......................... 2-1
Luchtfilterelement en aftapslang,
vervangen en reinigen ........................ 6-14MMatkleur, let op........................................ 7-1
Modelinformatiesticker ............................ 9-2
Motorolie en oliefilterelement ................ 6-10
Multifunctioneel display ........................... 3-3NNoodstopschakelaar ............................... 3-5OOndersteunen van de motorfiets ........... 6-32PParkeerlichtgloeilamp, vervangen ......... 6-32
Parkeren..................................................5-4
Periodiek smeer- en
onderhoudsschema .............................. 6-2
Problemen oplossen .............................6-36RRem- en koppelingshendels,
controleren en smeren ........................ 6-26
Rem- en schakelpedalen, controleren
en smeren ........................................... 6-26
Remhendel .............................................. 3-6
Rempedaal .............................................. 3-7
Remvloeistofniveau, controleren ........... 6-22
Remvloeistof, verversen........................ 6-23Richtingaanwijzerschakelaar .................. 3-5
SSchakelen ............................................... 5-2
Schakelpedaal ........................................ 3-6
Sleutelnummer........................................ 9-1
Slotcompartiment .................................. 3-10
Spanning aandrijfketting ....................... 6-23
Specificaties............................................ 8-1
Stalling .................................................... 7-3
Starten van de motor .............................. 5-1
Startknop ................................................ 3-5
Startspersysteem .................................. 3-10
Stationair toerental................................ 6-15
Storingzoekschema’s............................ 6-37
Stroomlijnpanelen en framepaneel,
verwijderen en aanbrengen .................. 6-7
Stuurschakelaars .................................... 3-5
Stuursysteem, controleren .................... 6-28TTankdop .................................................. 3-7
Toerenteller............................................. 3-3UUitlaatkatalysatoren ................................ 3-9VVeiligheidsinformatie............................... 1-1
Verzorging .............................................. 7-1
Voertuigidentificatienummer ................... 9-1
Voor- en achterremblokken
controleren.......................................... 6-21
Voorremhendel, controleren van vrije
slag ..................................................... 6-20
Voorvork, controleren ........................... 6-27
Vrije slag gaskabel, afstellen ................ 6-16
Vrije slag van rempedaal, afstellen ....... 6-21
