YAMAHA YZF-R125 2013 Instructieboekje (in Dutch)

VEILIGHEIDSINFORMATIE
1-4
1
veiligheidsrisico’s voor uzelf of anderen. Het
monteren van in de handel verkrijgbare pro-
ducten of het verrichten van aanpassingen
die de ontwerp- of bedieningskenmerken
van uw machine wijzigen kan het risico op
ernstig letsel of overlijden van uzelf of ande-
ren vergroten. U bent verantwoordelijk voor
letsel dat voortvloeit uit wijzigingen aan de
machine.
Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”.

Monteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-
vloed hebben op de prestaties van uw
motor. Inspecteer het accessoire zorg-
vuldig alvorens het te gebruiken om te
waarborgen dat het de grondspeling of
de hellinghoek op geen enkele manier
vermindert, de veerweg, de stuuruit-
slag of de bediening niet beperkt en
geen lampen of reflectors afdekt.
Accessoires die aan of nabij het
stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit ver-
oorzaken door een foutieve
gewichtsverdeling of door aerody-
namische effecten. Accessoires
aan het stuur of nabij de voorvork
moeten zo licht mogelijk zijn en tot
een minimum worden beperkt.Omvangrijke accessoires kunnen
door hun aerodynamisch effect van
invloed zijn op de rijstabiliteit van de
motor. De motor kan door rijwind
worden opgetild of bij zijwind insta-
biel worden. Zulke accessoires kun-
nen ook instabiliteit veroorzaken
terwijl u grote voertuigen inhaalt of
door deze wordt ingehaald.
Sommige accessoires dwingen de
bestuurder om een andere dan de
normale zitpositie in te nemen. Zo’n
verkeerde zitpositie beperkt de be-
wegingsvrijheid van de bestuurder
en kan een comfortabele bediening
hinderen, zodat we dergelijke ac-
cessoires sterk afraden.


Wees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrisch systeem van de motor-
fiets te boven gaan, kan zich een ge-
vaarlijke elektrische storing voordoen
waardoor de verlichting of de motor
uitvalt.
In de handel verkrijgbare banden en vel-
gen
De banden en velgen die bij uw motorfiets
werden geleverd, zijn ontworpen om de mo-
gelijkheden van de motorfiets te ondersteu-nen en bieden de beste combinatie van
rijprestaties, remvermogen en comfort. An-
dere banden, velgen, maten of combinaties
zijn mogelijk niet geschikt. Zie pagina 6-17
voor bandenspecificaties en meer informa-
tie over het vervangen van uw banden.
U5D7D1D0.book Page 4 Friday, September 4, 2009 9:18 AM

BESCHRIJVING
2-1
2
DAU10410
Aanzicht linkerzijde1. Accu (pagina 6-30)
2. Zekeringenkastje (pagina 6-31)
3. Boordgereedschapsset (pagina 6-1)
4. Schakelpedaal (pagina 3-6)
5. Koelvloeistofreservoir (pagina 6-14)U5D7D1D0.book Page 1 Friday, September 4, 2009 9:18 AM

BESCHRIJVING
2-2
2
DAU10420

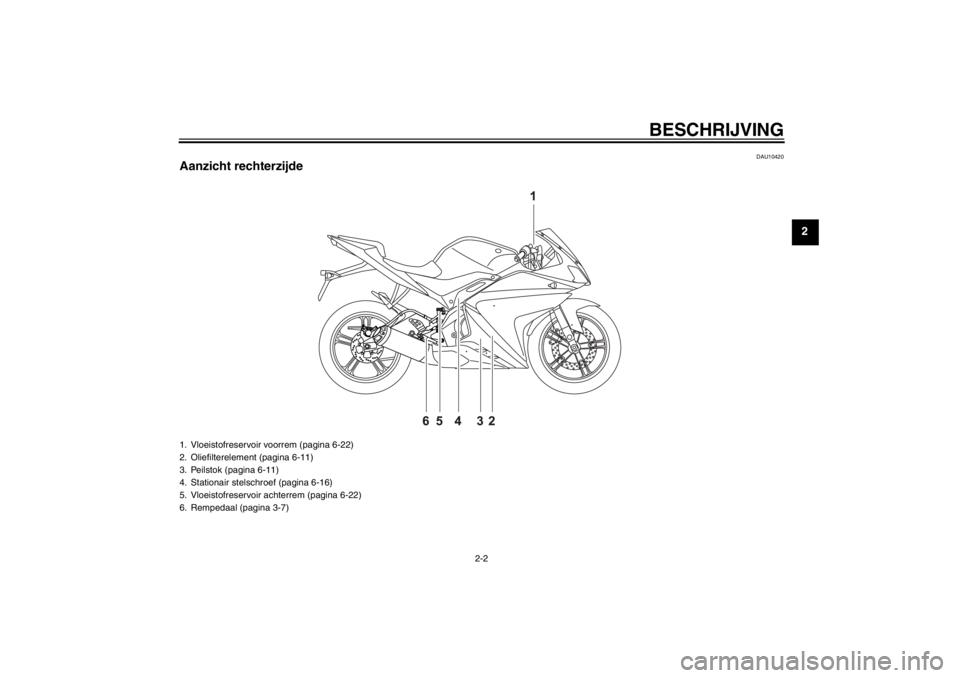

Aanzicht rechterzijde1. Vloeistofreservoir voorrem (pagina 6-22)
2. Oliefilterelement (pagina 6-11)
3. Peilstok (pagina 6-11)
4. Stationair stelschroef (pagina 6-16)
5. Vloeistofreservoir achterrem (pagina 6-22)
6. Rempedaal (pagina 3-7)
U5D7D1D0.book Page 2 Friday, September 4, 2009 9:18 AM

BESCHRIJVING
2-3
2
DAU10430

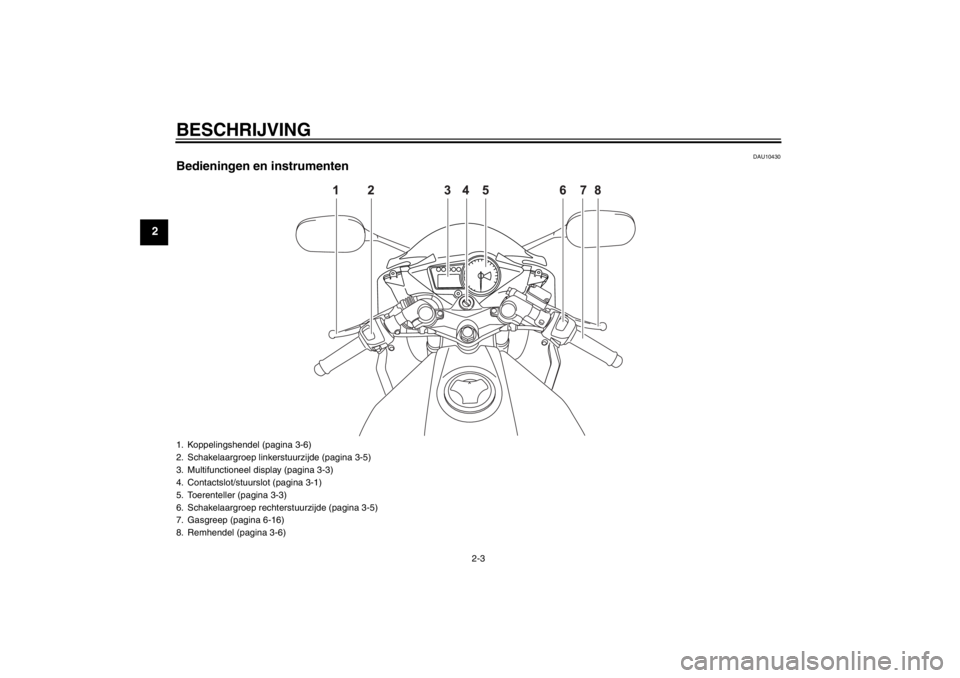

Bedieningen en instrumenten1. Koppelingshendel (pagina 3-6)
2. Schakelaargroep linkerstuurzijde (pagina 3-5)
3. Multifunctioneel display (pagina 3-3)
4. Contactslot/stuurslot (pagina 3-1)
5. Toerenteller (pagina 3-3)
6. Schakelaargroep rechterstuurzijde (pagina 3-5)
7. Gasgreep (pagina 6-16)
8. Remhendel (pagina 3-6)U5D7D1D0.book Page 3 Friday, September 4, 2009 9:18 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-1
3
DAU10460

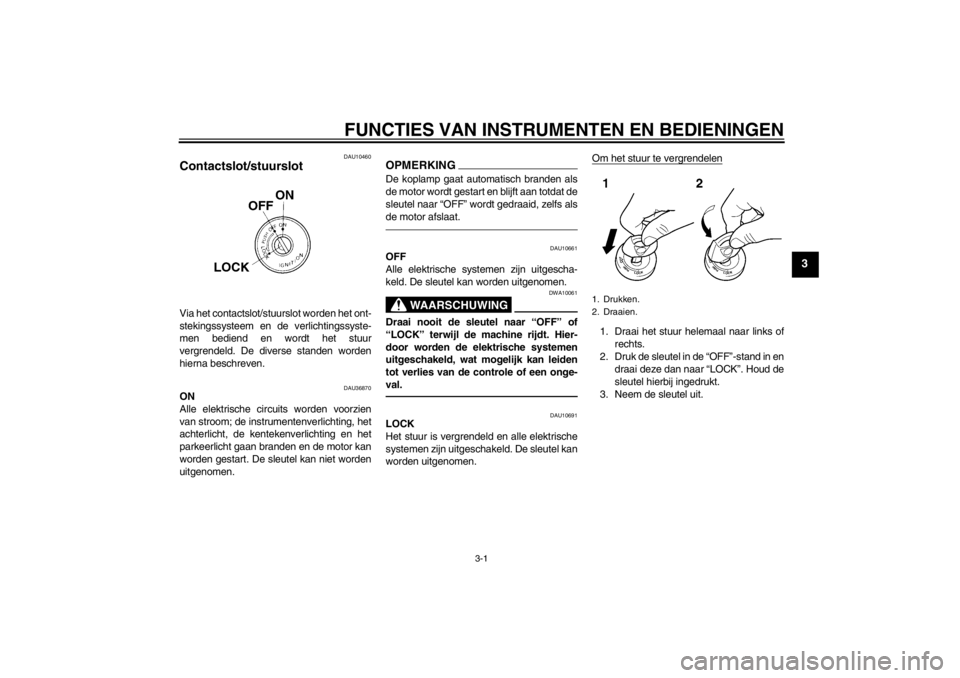

Contactslot/stuurslot Via het contactslot/stuurslot worden het ont-
stekingssysteem en de verlichtingssyste-
men bediend en wordt het stuur
vergrendeld. De diverse standen worden
hierna beschreven.
DAU36870
ON
Alle elektrische circuits worden voorzien
van stroom; de instrumentenverlichting, het
achterlicht, de kentekenverlichting en het
parkeerlicht gaan branden en de motor kan
worden gestart. De sleutel kan niet worden
uitgenomen.
OPMERKINGDe koplamp gaat automatisch branden als
de motor wordt gestart en blijft aan totdat de
sleutel naar “OFF” wordt gedraaid, zelfs als
de motor afslaat.
DAU10661
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
WAARSCHUWING
DWA10061
Draai nooit de sleutel naar “OFF” of
“LOCK” terwijl de machine rijdt. Hier-
door worden de elektrische systemen
uitgeschakeld, wat mogelijk kan leiden
tot verlies van de controle of een onge-
val.
DAU10691
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links of
rechts.
2. Druk de sleutel in de “OFF”-stand in en
draai deze dan naar “LOCK”. Houd de
sleutel hierbij ingedrukt.
3. Neem de sleutel uit.1. Drukken.
2. Draaien.
U5D7D1D0.book Page 1 Friday, September 4, 2009 9:18 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-2
3

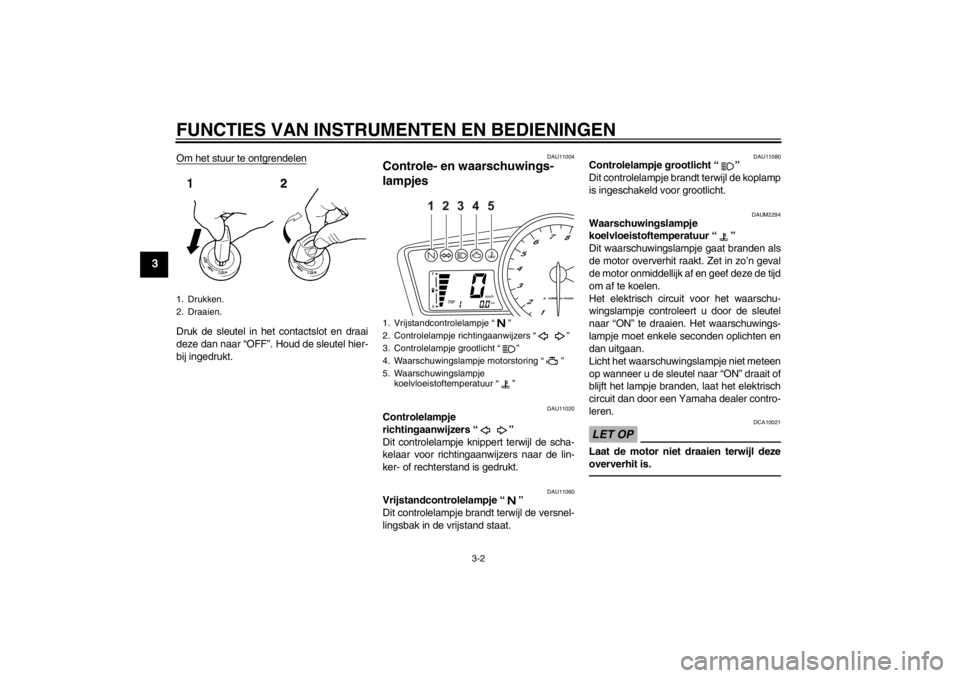

Om het stuur te ontgrendelenDruk de sleutel in het contactslot en draai
deze dan naar “OFF”. Houd de sleutel hier-
bij ingedrukt.
DAU11004
Controle- en waarschuwings-
lampjes
DAU11020
Controlelampje
richtingaanwijzers“”
Dit controlelampje knippert terwijl de scha-
kelaar voor richtingaanwijzers naar de lin-
ker- of rechterstand is gedrukt.
DAU11060
Vrijstandcontrolelampje“”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11080
Controlelampje grootlicht“”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAUM2294
Waarschuwingslampje
koelvloeistoftemperatuur“”
Dit waarschuwingslampje gaat branden als
de motor oververhit raakt. Zet in zo’n geval
de motor onmiddellijk af en geef deze de tijd
om af te koelen.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschuwings-
lampje moet enkele seconden oplichten en
dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.LET OP
DCA10021
Laat de motor niet draaien terwijl deze
oververhit is.
1. Drukken.
2. Draaien.
1. Vrijstandcontrolelampje“”
2. Controlelampje richtingaanwijzers“”
3. Controlelampje grootlicht“”
4. Waarschuwingslampje motorstoring“”
5. Waarschuwingslampje
koelvloeistoftemperatuur“”
U5D7D1D0.book Page 2 Friday, September 4, 2009 9:18 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
3
OPMERKING

Bij machines met een of meer radiator-
koelvinnen schakelt de radiatorkoelvin
automatisch in of uit op basis van de
koelvloeistoftemperatuur in de radia-
tor.


Als de motor oververhit raakt, staan op
pagina 6-38 nadere instructies ver-
meld.
DAUT1934
Waarschuwingslampje
motorstoring“”
Dit waarschuwingslampje begint te knippe-
ren of blijft branden wanneer een elektrisch
systeem dat de motorwerking controleert,
defect is. Vraag in dat geval een Yamaha
dealer het zelfdiagnosesysteem te controle-
ren.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschuwings-
lampje moet enkele seconden oplichten en
dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
DAU11872
Toerenteller Met de elektrische toerenteller kan de mo-
torrijder het motortoerental controleren en
dit binnen het ideale bereik houden.
Als de sleutel naar “ON” wordt gedraaid,
slaat de naald van de toerenteller eenmaal
helemaal uit tot aan het hoogste aantal toe-
ren per minuut en keert daarna weer terug
naar nul tpm om het elektrische circuit te
testen.LET OP
DCA10031
Laat de motor niet draaien terwijl de toe-
renteller in de rode zone wijst.
Rode zone: 10000 tpm en hoger
DAUM2303
Multifunctioneel display
WAARSCHUWING
DWA12312
Zet de machine stil voordat u wijzigingen
aanbrengt in de instellingen van het mul-
tifunctionele display. Het aanbrengen
van wijzigingen tijdens het rijden kan u
afleiden en vergroot het risico op een
ongeval.Het multifunctionele display toont de vol-
gende voorzieningen:

een snelheidsmeter (die de actuele rij-
snelheid aangeeft)


een kilometerteller (die de totale afge-
legde afstand toont)
1. Toerenteller
2. Rode zone toerenteller
1. Multifunctioneel display
2.“RESET/SELECT”-toets
U5D7D1D0.book Page 3 Friday, September 4, 2009 9:18 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3


twee rittellers (die de afgelegde af-
stand aangeven sinds de tellers het
laatst werden teruggesteld op nul)


een ritteller voor brandstofreserve (die
de afgelegde afstand aangeeft sinds
het waarschuwingslampje brand-
stofreserve aanging)


een brandstofniveaumeter
OPMERKIN
G


Vergeet niet de sleutel naar “ON” te
draaien voordat u de “RESET/SE-
LECT”-toets gebruikt.


Alleen voor Groot-Brittannië: Om te
wisselen tussen de kilometer- en mij-
lenweergave van de snelheidsmeter
en de kilometerteller/ritteller houdt u
de toets “RESET/SELECT” minstens
acht seconden ingedrukt.
Kilometerteller- en rittellermodus
Door kort (minder dan een seconde) indruk-
ken van de toets “RESET/SELECT” wisselt
het display tussen de kilometertellermodus
“ODO” en de rittellermodi “TRIP 1” en “TRIP
2”, in de onderstaande volgorde:
ODO → TRIP 1 → TRIP 2 → ODO
Als nog ca. 1.6 L (0.42 US gal, 0.35 Imp.gal)
brandstof in de tank aanwezig is, wisselt het
display automatisch naar de brandstofre-
serve-rittellermodus “F-TRIP” en wordt deafgelegde afstand vanaf dat punt aangege-
ven. Daarnaast gaat het laatste segment
van de brandstofniveaumeter knipperen. In
dat geval wordt door het indrukken van de
toets “RESET/SELECT” gewisseld tussen
de diverse weergaven van de ritteller en ki-
lometerteller, in de onderstaande volgorde:
F-TRIP → TRIP 1 → TRIP 2 → ODO → F-
TRIP
Om een ritteller op nul terug te stellen, se-
lecteert u deze door kort (minder dan een
seconde) op de toets “RESET/SELECT” te
drukken en de toets vervolgens gedurende
drie seconden ingedrukt te houden terwijl
de geselecteerde ritteller knippert. Wanneer
u de brandstofreserve-ritteller niet zelf met
de hand op nul terugstelt, wordt deze auto-
matisch teruggesteld zodra na het tanken 5
km (3 mi) is gereden en verschijnt de vorige
weergavemodus weer.Brandstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
displaysegmenten van de brandstofniveau-
meter verdwijnen richting “E” (leeg) naar-
mate het brandstofniveau verder daalt. Als
het laatste segment begint te knipperen,
dient u zo snel mogelijk te tanken.
1. Brandstofniveaumeter
U5D7D1D0.book Page 4 Friday, September 4, 2009 9:18 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
3
DAU12348
Stuurschakelaars Links
Rechts
DAU12360
Lichtsignaalschakelaar “PASS”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12400
Dimlichtschakelaar“/”
Zet deze schakelaar op“” voor grootlicht
en op“” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar“/”
Druk deze schakelaar naar“” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar“” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richtin-
gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar“”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12660
Noodstopschakelaar“/”
Zet deze schakelaar voor u de motor start
op“”. Zet deze schakelaar op“” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
DAU12711
Startknop“”
Druk deze knop in om via de startmotor de
motor rond te draaien. Zie pagina 5-1 voor
startinstructies voordat u de motor start.
1. Lichtsignaalschakelaar “PA S S”
2. Dimlichtschakelaar“/”
3. Richtingaanwijzerschakelaar“/”
4. Claxonschakelaar“”
1. Noodstopschakelaar“/”
2. Startknop“”
U5D7D1D0.book Page 5 Friday, September 4, 2009 9:18 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
3
DAU12820

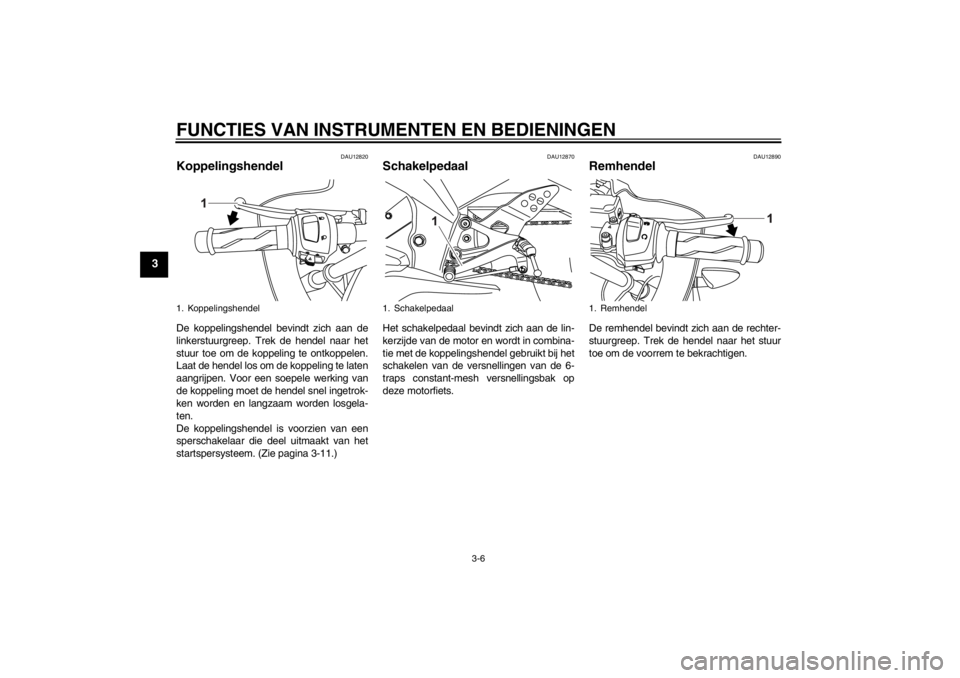

Koppelingshendel De koppelingshendel bevindt zich aan de
linkerstuurgreep. Trek de hendel naar het
stuur toe om de koppeling te ontkoppelen.
Laat de hendel los om de koppeling te laten
aangrijpen. Voor een soepele werking van
de koppeling moet de hendel snel ingetrok-
ken worden en langzaam worden losgela-
ten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-11.)
DAU12870
Schakelpedaal Het schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij het
schakelen van de versnellingen van de 6-
traps constant-mesh versnellingsbak op
deze motorfiets.
DAU12890
Remhendel De remhendel bevindt zich aan de rechter-
stuurgreep. Trek de hendel naar het stuur
toe om de voorrem te bekrachtigen.
1. Koppelingshendel
1. Schakelpedaal
1. Remhendel
U5D7D1D0.book Page 6 Friday, September 4, 2009 9:18 AM
