SICHERHEITSINFORMATIONEN
1-4
1
Dieses Fahrzeug ist nicht für das
Ziehen eins Anhängers oder den
Anbau eines Beiwagens ausgelegt.
Yamaha-Originalzubehör
Die Auswahl von Zubehör für Ihr Fahrzeug
ist eine wichtige Entscheidung. Yamaha-
Originalzubehör, das Sie nur bei Ihrem
Yamaha-Händler erhalten, wurde von
Yamaha für die Verwendung an Ihrem Fahr-
zeug ausgelegt, getestet und zugelassen.
Viele Anbieter, die in keiner Beziehung zu
Yamaha stehen, stellen Teile und Zubehör
für Yamaha-Fahrzeuge her oder bieten die
Modifikation von Yamaha-Fahrzeugen an.
Yamaha ist außerstande, die für diesen Zu-
behörmarkt hergestellten Produkte zu tes-
ten. Aus diesem Grunde kann Yamaha die
Verwendung von Zubehör, das nicht von
Yamaha verkauft wird oder die Durchfüh-
rung von Modifikationen, die nicht speziell
von Yamaha empfohlen wurden, weder
gutheißen noch empfehlen, auch dann
nicht, wenn das Produkt oder die Modifika-
tion von einer Yamaha-Fachwerkstatt ver-
kauft bzw. eingebaut wurde.Teile, Zubehör und Modifikationen vom
freien Zubehörmarkt
Es mag Produkte auf dem freien Zubehör-
markt geben, deren Auslegung und Quali-
tät dem Niveau von Yamaha-Originalzube-
hör entspricht, bedenken Sie jedoch, dass
einige Zubehörteile und Modifikationen des
freien Zubehörmarktes nicht geeignet sind
wegen potenzieller Sicherheitsrisiken für
Sie und andere. Der Einbau von Produkten
des freien Zubehörmarktes oder die Durch-
führung von Modifikationen an Ihrem Fahr-
zeug, die dessen Konstruktionsmerkmale
oder Betriebsverhalten verändern, kann Sie
und andere einer höheren Gefahr schwerer
oder tödlicher Verletzungen aussetzen. Sie
sind selbst verantwortlich für Verletzungen,
die mit Änderungen an Ihrem Fahrzeug in
Verbindung stehen.
Halten Sie sich an die folgenden Richtlini-
en, sowie an die unter “Beladung” aufge-
führten Punkte, wenn Sie Zubehörteile an-
bringen.
Installieren Sie niemals Zubehör oder
transportieren Sie niemals Gepäck,
das die Leistung Ihres Motorrads ein-
schränken würde. Das Zubehör vor
Benutzung sorgfältig daraufhin inspi-
zieren, dass es in keiner Weise die Bo-
denfreiheit oder den Wendekreis ein-
schränkt, den Federungs- oder Lenkausschlag begrenzt, die Handha-
bung der Bedienungselemente behin-
dert oder Lichter oder Reflektoren ver-
deckt.
• Zubehör, das am Lenker oder im
Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund falscher
Gewichtsverteilung oder aerodyna-
mischer Veränderungen zu Instabi-
lität führen. Wird Zubehör am Len-
ker oder im Bereich der
Teleskopgabel angebracht, muss
dieses so leicht wie möglich sein
und auf ein Minimum beschränkt
werden.
• Sperrige oder große Zubehörteile
können die Stabilität des Motorrads
aufgrund aerodynamischer Auswir-
kungen ernsthaft beeinträchtigen.
Durch Wind könnte das Motorrad
aus der Bahn gebracht oder durch
Seitenwind instabil gemacht wer-
den. Diese Zubehörteile können
auch Instabilität zur Folge haben,
wenn man an großen Fahrzeugen
vorbeifährt oder diese an einem
vorbeifahren.
• Bestimmte Zubehörteile können
den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese in-
korrekte Fahrposition beschränkt
U5D7G5G0.book Page 4 Tuesday, August 19, 2014 2:44 PM

SICHERHEITSINFORMATIONEN
1-5
1
die Bewegungsfreiheit des Fahrers
und kann die Kontrolle über das
Fahrzeug beeinträchtigen; deshalb
werden solche Zubehörteile nicht
empfohlen.
Beim Anbringen elektrischer Zubehör-
teile mit großer Umsicht vorgehen.
Wird die Kapazität der elektrischen
Anlage des Motorrads durch elektri-
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation entstehen.
Reifen und Felgen vom freien Zubehör-
markt
Die ab Werk an Ihrem Motorrad montierten
Reifen und Felgen entsprechen genau sei-
nen Leistungsdaten und bieten die beste
Kombination aus Handhabung, Bremsver-
halten und Komfort. Andere Reifen, Felgen,
Größen und Kombinationen sind mögli-
cherweise ungeeignet. Reifendaten und
weitere Informationen zum Reifenwechsel
siehe Seite 6-17.
Transport des Motorrads
Die folgenden Anweisungen sind unbe-
dingt zu beachten, wenn das Motorrad auf
einem anderen Fahrzeug transportiert wird.
Alle losen Gegenstände vom Motor-
rad entfernen.Kontrollieren, dass der Kraftstoffhahn
(falls vorhanden) in Stellung “OFF”
steht und dass kein Kraftstoff austritt.
Das Vorderrad auf dem Anhänger
oder der Ladefläche des LKWs genau
geradeaus ausrichten und in einer
Führungsschiene einklemmen, so
dass es sich nicht bewegen kann.
Einen Gang einlegen (bei Modellen mit
manueller Schaltung).
Das Motorrad mit Niederhaltern oder
geeigneten Riemen, die an starren
Rahmenteilen des Motorrads befes-
tigt sind, festzurren. Geeignete Befes-
tigungspunkte für die Riemen sind der
Rahmen oder die obere Gabelbrücke,
nicht jedoch gummigelagerte Lenker,
die Blinker oder anderen Teile, die be-
schädigt werden können. Wählen Sie
die Befestigungspunkte für die Ver-
zurrung sorgfältig aus, achten Sie da-
rauf, dass die Riemen während des
Transports nicht auf lackierten Ober-
flächen scheuern.
Das Motorrad sollte, wenn möglich,
durch die Verzurrung etwas in seine
Federung hinein gezogen werden, so
dass es sich während des Transports
nicht übermäßig auf und ab bewegen
kann.
U5D7G5G0.book Page 5 Tuesday, August 19, 2014 2:44 PM

BESCHREIBUNG
2-1
2
GAU10411
Linke Seitenansicht
2
3
4
5 76
1
1. Batterie (Seite 6-31)
2. Bordwerkzeug (für Modelle mit ABS) (Seite 6-2)
3. Bordwerkzeug (Seite 6-2)
4. Sicherungskasten (Seite 6-32)
5. Fußschalthebel (Seite 3-13)
6. Motoröl-Ablassschraube (Seite 6-11)
7. Kühlflüssigkeits-Ausgleichsbehälter (Seite 6-14)
U5D7G5G0.book Page 1 Tuesday, August 19, 2014 2:44 PM

BESCHREIBUNG
2-2
2
GAU10421

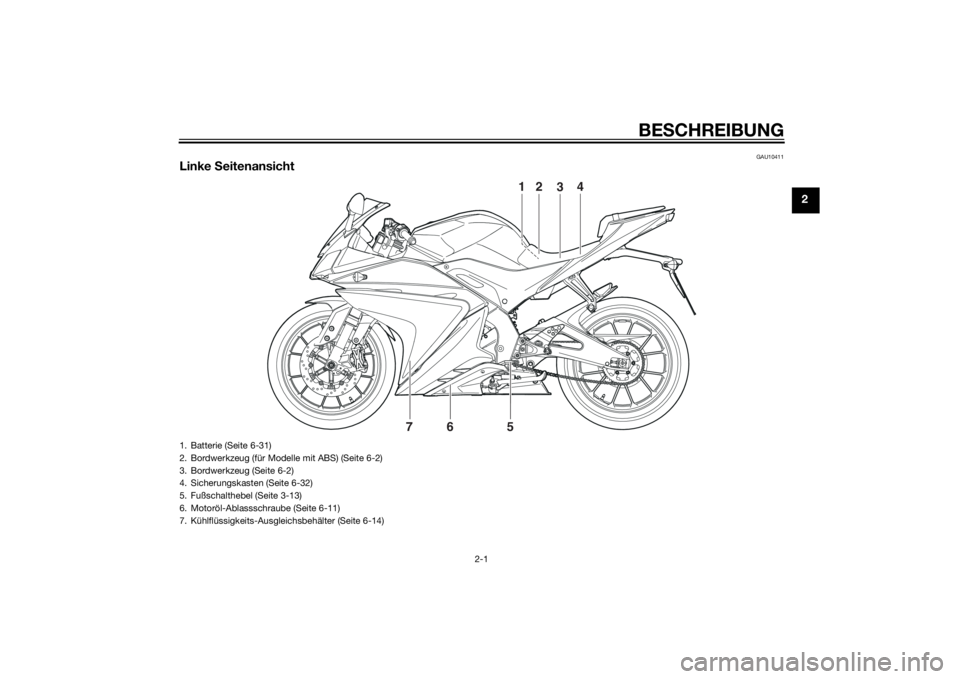

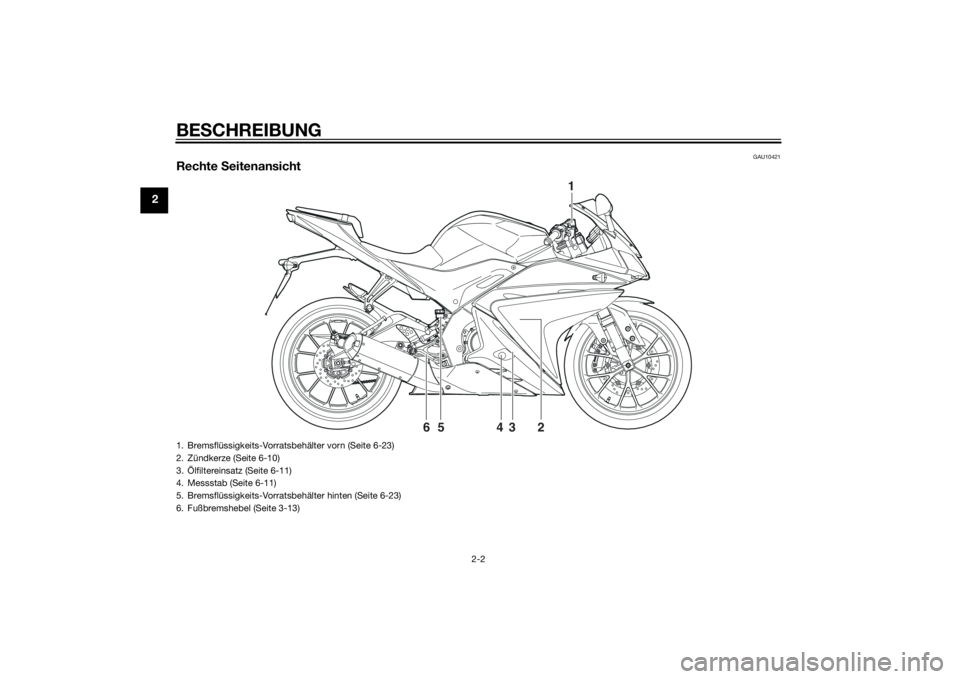

Rechte Seitenansicht
1
2 3 4 5 6
1. Bremsflüssigkeits-Vorratsbehälter vorn (Seite 6-23)
2. Zündkerze (Seite 6-10)
3. Ölfiltereinsatz (Seite 6-11)
4. Messstab (Seite 6-11)
5. Bremsflüssigkeits-Vorratsbehälter hinten (Seite 6-23)
6. Fußbremshebel (Seite 3-13)U5D7G5G0.book Page 2 Tuesday, August 19, 2014 2:44 PM

BESCHREIBUNG
2-3
2
GAU10431

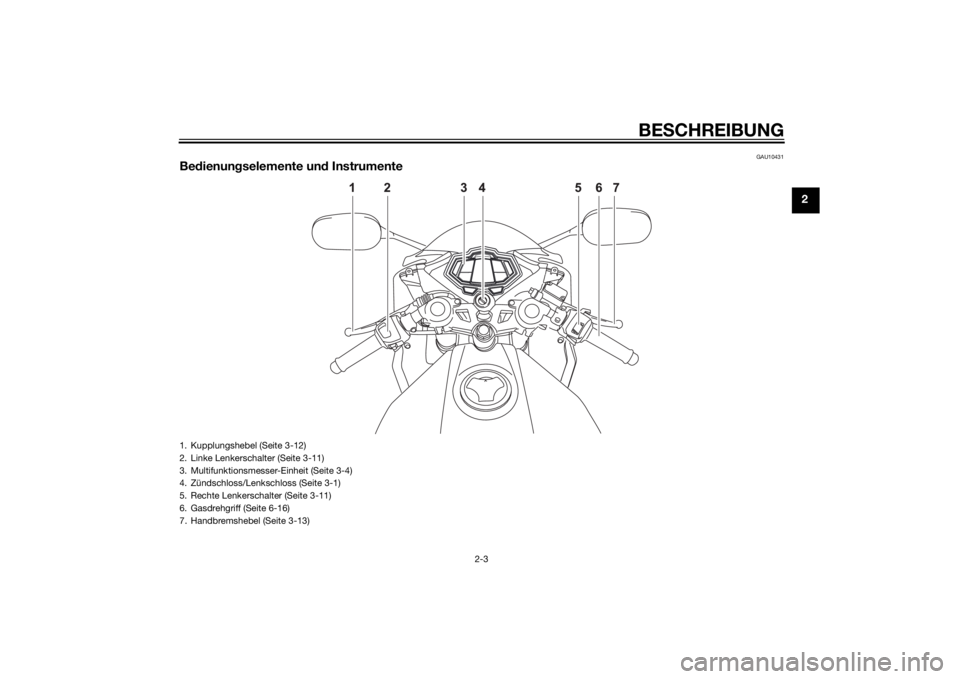

Bedienungselemente und Instrumente1. Kupplungshebel (Seite 3-12)
2. Linke Lenkerschalter (Seite 3-11)
3. Multifunktionsmesser-Einheit (Seite 3-4)
4. Zündschloss/Lenkschloss (Seite 3-1)
5. Rechte Lenkerschalter (Seite 3-11)
6. Gasdrehgriff (Seite 6-16)
7. Handbremshebel (Seite 3-13)
U5D7G5G0.book Page 3 Tuesday, August 19, 2014 2:44 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-1
3
GAU10462

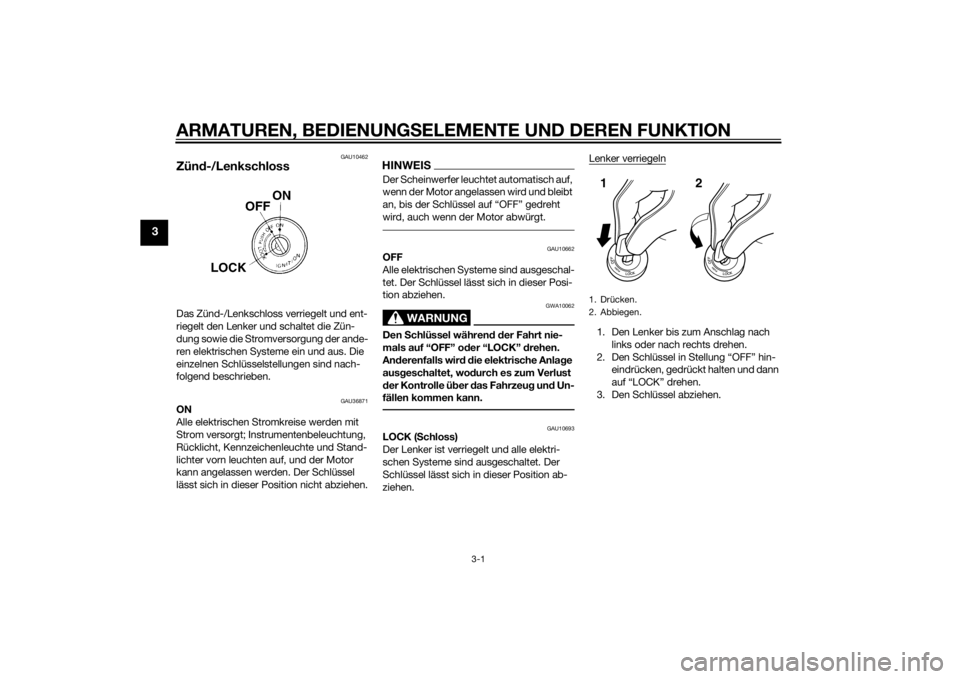

Zünd-/LenkschlossDas Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zün-
dung sowie die Stromversorgung der ande-
ren elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.
GAU36871
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,
Rücklicht, Kennzeichenleuchte und Stand-
lichter vorn leuchten auf, und der Motor
kann angelassen werden. Der Schlüssel
lässt sich in dieser Position nicht abziehen.
HINWEISDer Scheinwerfer leuchtet automatisch auf,
wenn der Motor angelassen wird und bleibt

wird, auch wenn der Motor abwürgt.
GAU10662
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Posi-
tion abziehen.
WARNUNG
GWA10062
Den Schlüssel während der Fahrt nie-
mals auf “OFF” oder “LOCK” drehen.
Anderenfalls wird die elektrische Anlage
ausgeschaltet, wodurch es zum Verlust
der Kontrolle über das Fahrzeug und Un-
fällen kommen kann.
GAU10693
LOCK (Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position ab-
ziehen.Lenker verriegeln
1. Den Lenker bis zum Anschlag nach
links oder nach rechts drehen.
2. Den Schlüssel in Stellung “OFF” hin-
eindrücken, gedrückt halten und dann
auf “LOCK” drehen.
3. Den Schlüssel abziehen.1. Drücken.
2. Abbiegen.12
U5D7G5G0.book Page 1 Tuesday, August 19, 2014 2:44 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
3

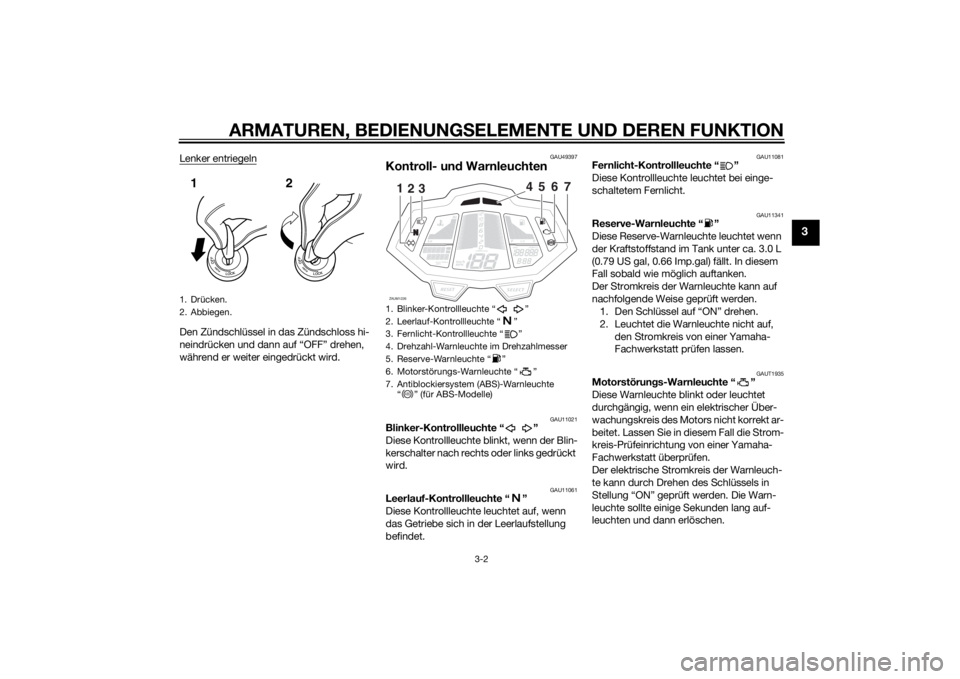

Lenker entriegelnDen Zündschlüssel in das Zündschloss hi-
neindrücken und dann auf “OFF” drehen,
während er weiter eingedrückt wird.
GAU49397
Kontroll- und Warnleuchten
GAU11021
Blinker-Kontrollleuchte “ ”
Diese Kontrollleuchte blinkt, wenn der Blin-
kerschalter nach rechts oder links gedrückt
wird.
GAU11061
Leerlauf-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11081
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11341
Reserve-Warnleuchte “ ”
Diese Reserve-Warnleuchte leuchtet wenn
der Kraftstoffstand im Tank unter ca. 3.0 L
(0.79 US gal, 0.66 Imp.gal) fällt. In diesem
Fall sobald wie möglich auftanken.
Der Stromkreis der Warnleuchte kann auf
nachfolgende Weise geprüft werden.
1. Den Schlüssel auf “ON” drehen.
2. Leuchtet die Warnleuchte nicht auf,
den Stromkreis von einer Yamaha-
Fachwerkstatt prüfen lassen.
GAUT1935
Motorstörungs-Warnleuchte “ ”
Diese Warnleuchte blinkt oder leuchtet
durchgängig, wenn ein elektrischer Über-
wachungskreis des Motors nicht korrekt ar-
beitet. Lassen Sie in diesem Fall die Strom-
kreis-Prüfeinrichtung von einer Yamaha-
Fachwerkstatt überprüfen.
Der elektrische Stromkreis der Warnleuch-
te kann durch Drehen des Schlüssels in
Stellung “ON” geprüft werden. Die Warn-
leuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.
1. Drücken.
2. Abbiegen.12
1. Blinker-Kontrollleuchte Ž
2. Leerlauf-Kontrollleuchte Ž
3. Fernlicht-Kontrollleuchte Ž
4. Drehzahl-Warnleuchte im Drehzahlmesser
5. Reserve-Warnleuchte Ž
6. Motorstörungs-Warnleuchte Ž
7. Antiblockiersystem (ABS)-Warnleuchte
Ž (für ABS-Modelle)ZAUM1226
SELECT
RESETkm/L/100kmMPG
km/h
MPH
Lo
Hi
1/2ODO
FTRIP12
x1000r/min
OILOIL
123
5
4
6
7
ABS
U5D7G5G0.book Page 2 Tuesday, August 19, 2014 2:44 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
3
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
GAU58530
ABS-Warnleuchte “ ” (für ABS-Model-
le)
Im Normalbetrieb leuchtet die ABS-Warn-
leuchte auf, wenn der Schlüssel auf “ON”
gedreht wird, und sie erlischt, sobald eine
Geschwindigkeit von 10 km/h (6 mi/h) oder
höher erreicht ist.
Wenn die ABS-Warnleuchte:
nicht aufleuchtet, wenn der Schlüssel
auf “ON” gedreht wird
während der Fahrt aufleuchtet oder
blinkt
nicht erlischt, sobald eine Geschwin-
digkeit von 10 km/h (6 mi/h) oder hö-
her erreicht ist
Das ABS und arbeitet möglicherweise nicht
korrekt. Tritt eine der oben genannten Be-
dingungen auf, lassen Sie das System so-
bald wie möglich von einer Yamaha-Fach-
werkstatt überprüfen. (Nähere Angaben zur
Funktionsweise des Antiblockiersystems
siehe Seite 3-14.)
WARNUNG
GWA16041
Wenn die ABS-Warnleuchte nicht er-
lischt, sobald eine Geschwindigkeit von
10 km/h (6 mi/h) oder mehr erreicht ist,
oder wenn die Warnleuchte während der
Fahrt aufleuchtet oder blinkt, wechselt
das Bremssystem auf den konventionel-
len Bremsvorgang. In jedem dieser ge-
nannten Fälle, oder wenn die Warn-
leuchte überhaupt nicht aufleuchtet,
bremsen Sie mit besonderer Vorsicht,
um ein mögliches Blockieren der Räder
während einer Notbremsung zu vermei-
den. Lassen Sie das das Bremssystem
und die Stromkreise sobald wie möglich
von einer Yamaha-Fachwerkstatt über-
prüfen.
GAUM3440
Drehzahl-Warnleuchte im Drehzahlmes-
ser
Diese Warnleuchte blinkt bei 9500 U/min,
um Sie zu warnen, dass die Motordrehzahl
in Kürze den hohen Drehzahlbereich er-
reicht. Sobald die Motordrehzahl 10000
U/min erreicht, leuchtet diese Warnleuchte
dauerhaft auf, um Sie zu warnen, dass Sie
hochschalten müssen, um Motorschäden
zu vermeiden.Zum Aktivieren bzw. Deaktivieren der Dreh-
zahl-Warnleuchte im Drehzahlmesser den
Knopf “INFO” gedrückt halten, dann den
Schlüssel auf “ON” drehen, und wenn die
Drehzahl-Warnleuchte im Drehzahlmesser
anfängt zu blinken, den Auswahlknopf “SE-
LECT” drücken.
HINWEISBeim Aktivieren bzw. Deaktivieren der
Warnleuchtenfunktion leuchtet die Warn-
leuchte nach dem Drücken des Wahl-
f, um anzuzeigen,
dass die Funktion aktiviert wurde, bzw. sie
geht aus, um anzuzeigen, dass die Funkti-
on deaktiviert wurde.
ABS
U5D7G5G0.book Page 3 Tuesday, August 19, 2014 2:44 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
3
GAUM3422
Multifunktionsmesser-Einheit
WARNUNG
GWA12423
Bevor Veränderungen an den Einstellun-
gen der Multifunktionsmesser-Einheit
vorgenommen werden, muss das Fahr-
zeug im Stillstand sein. Werden Einstel-
lungen während der Fahrt vorgenom-
men, kann dies den Fahrer ablenken und
die Unfallgefahr erhöhen.Die Multifunktionsmesser-Einheit beinhal-
tet:eine Geschwindigkeitsanzeige
einen Drehzahlmesser
eine Uhr
einen Kraftstoffmesser
einen Kühlflüssigkeitstemperatur-An-
zeiger
einen Kilometer- und Tageskilometer-
zähler
eine Multifunktionsanzeige
eine Stromkreis-Prüfeinrichtung
HINWEISVergewissern Sie sich, dass der
Schlüssel auf “ON” steht, bevor Sie
den Wahlknopf “SELECT”, den Rück-
stellknopf “RESET” und den Knopf
“INFO” verwenden.
Zur Überprüfung des Stromkreises
leuchten beim Drehen des Schlüssels
auf “ON” zunächst alle Display-Seg-
mente der Multifunktionsmesser-Ein-
heit kurz auf und erlöschen dann wie-
der. Der Geschwindigkeitsmesser, der
Drehzahlmesser, der Kraftstoffmesser
und die Kühlflüssigkeitstemperaturan-
zeige führen danach einen Anzeige-
test durch und über die Multifunkti-
onsanzeige läuft eine
Begrüßungsanzeige.
Nur für UK: Um den Geschwindig-
keitsmesser und die Multifunktionsan-
zeigen von Kilometer auf Meilen (oder

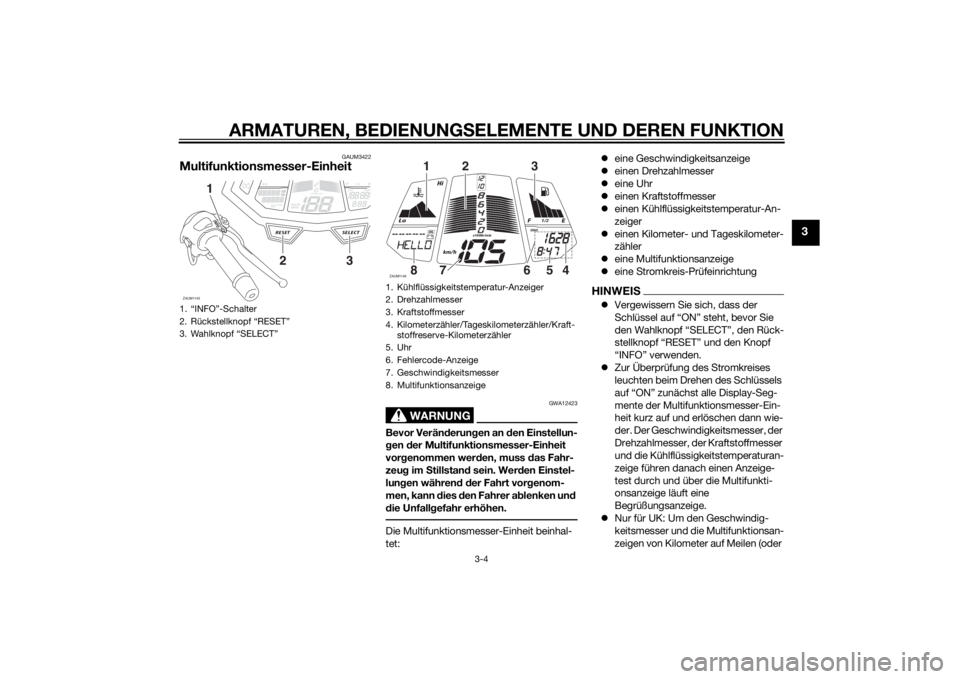

1. “INFO”-Schalter
2. Rückstellknopf “RESET”
3. Wahlknopf “SELECT”ZAUM1145
SELECT
RESET
INFO
km/L/100kmMPG
km/h
MPH
Lo
1/2ODO
FTRIP
x1000r/min
OILOIL2
3
1
1. Kühlflüssigkeitstemperatur-Anzeiger
2. Drehzahlmesser
3. Kraftstoffmesser
4. Kilometerzähler/Tageskilometerzähler/Kraft-
stoffreserve-Kilometerzähler
5. Uhr
6. Fehlercode-Anzeige
7. Geschwindigkeitsmesser
8. MultifunktionsanzeigeZAUM1146
km/h
Lo
Hi
1/2ODO
x1000r/min
OIL1
2
3
4
5
6
7
8
U5D7G5G0.book Page 4 Tuesday, August 19, 2014 2:44 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
3
umgekehrt) umzuschalten, gleichzei-
tig den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” drücken und
den Schlüssel auf “ON” drehen, dann
die Knöpfe loslassen. Den Wahlknopf
“SELECT” drücken, um zwischen Ki-
lometern und Meilen umzuschalten,
und dann den Wahlknopf “SELECT”
zwei Sekunden lang gedrückt halten,
um die Einstellung zu bestätigen.
Drehzahlmesser
Der Drehzahlmesser ermöglicht die Über-
wachung der Motordrehzahl, um sie im op-
timalen Leistungsbereich zu halten.Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert der Drehzahlmesser
zur Prüfung des elektrischen Stromkreises
über den ganzen Drehzahlbereich und
kehrt danach wieder zurück auf Null.
ACHTUNG
GCAM1150
Den Motor nicht im oberen Bereich des
Drehzahlmessers betreiben.
Oberer Drehzahlbereich: 10000 U/min
und darüberUhr
Die Digitaluhr wird angezeigt, sobald der
Schlüssel auf “ON” gedreht wird.
Uhr stellen1. Den Schlüssel auf “ON” drehen.2. Den Wahlknopf “SELECT” mindes-
tens zwei Sekunden lang gedrückt
halten.
3. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Rückstellknopf “RE-
SET” einstellen.
4. Den Wahlknopf “SELECT” drücken,
woraufhin die Minutenanzeige zu blin-
ken beginnt.
5. Den Rückstellknopf “RESET” verwen-
den, um die Minuten einzustellen.
6. Den Wahlknopf “SELECT” drücken
und loslassen, um die Uhr zu starten.
HINWEISBeim Einstellen von Stunden und Minuten

um den Wert jeweils um eins zu erhöhen,
oder gedrückt halten, um eine schnelle Er-
höhung des Werts zu erreichen.

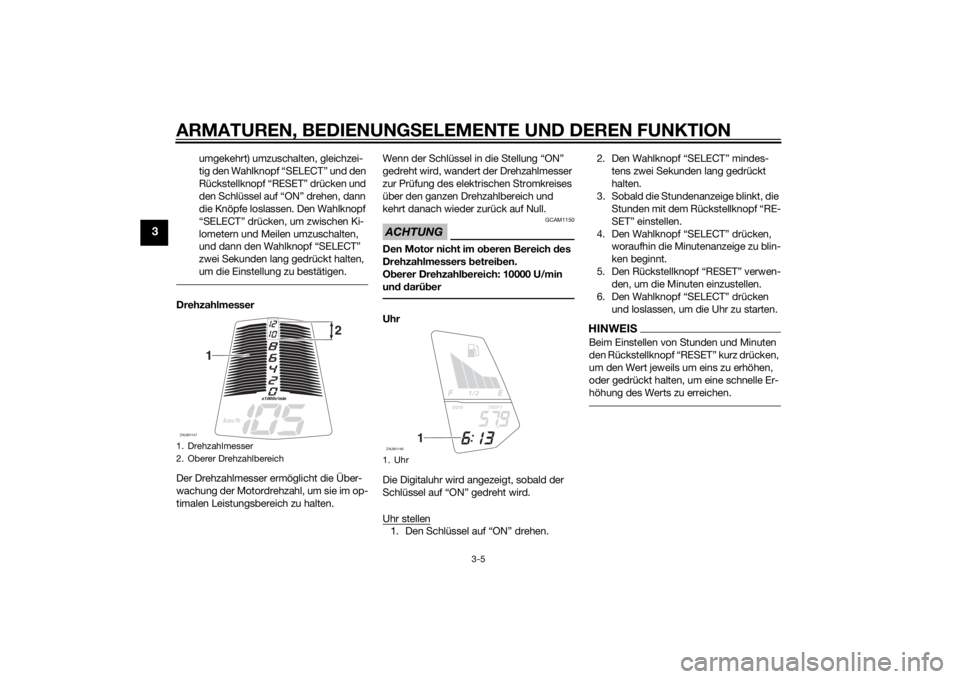

1. Drehzahlmesser
2. Oberer DrehzahlbereichZAUM1147
km/h
x1000r/min
1
2
1. UhrZAUM1148
1/2
ODO
TRIP1
1
U5D7G5G0.book Page 5 Tuesday, August 19, 2014 2:44 PM
