YAMAHA YZF-R125 2015 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-30
6
LET OP
DCA10591
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te con-
troleren.
DAU23284

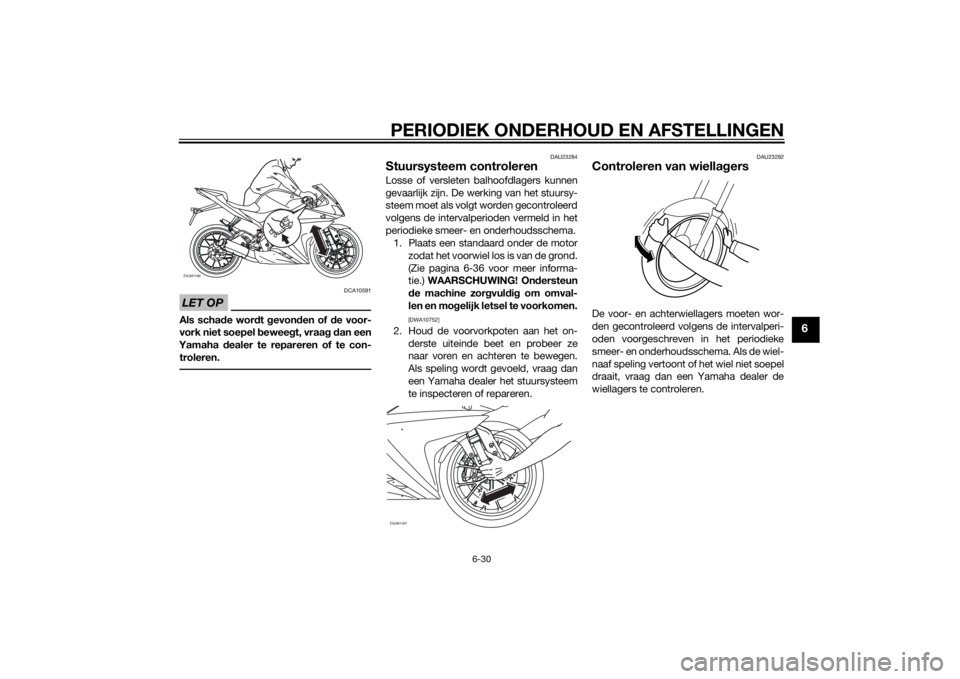

Stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Plaats een standaard onder de motor
zodat het voorwiel los is van de grond.
(Zie pagina 6-36 voor meer informa-
tie.) WAARSCHUWING! Ondersteun
de machine zorgvuldig om omval-
len en mogelijk letsel te voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on-
derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
DAU23292
Controleren van wiellagersDe voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
ZAUM1186
ZAUM1187
U5D7D5D0.book Page 30 Wednesday, August 20, 2014 4:09 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-31
6
DAU23315
AccuEen slecht onderhouden accu zal gaan cor-
roderen en verliest zijn lading snel. Het
elektrolytniveau, de aansluitpolen voor de
accukabels en de ligging van de ontluch-
tingsslang moeten worden gecontroleerd
voor iedere rit en volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema.
WAARSCHUWING
DWA10771
Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden na-
bij accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de
buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.
Zorg dat geen elektrolyt wordt ge-
morst op de aandrijfketting. Deze
raakt hierdoor aangetast, wat de le-
vensduur reduceert en tot ongeval-
len kan leiden.
HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.

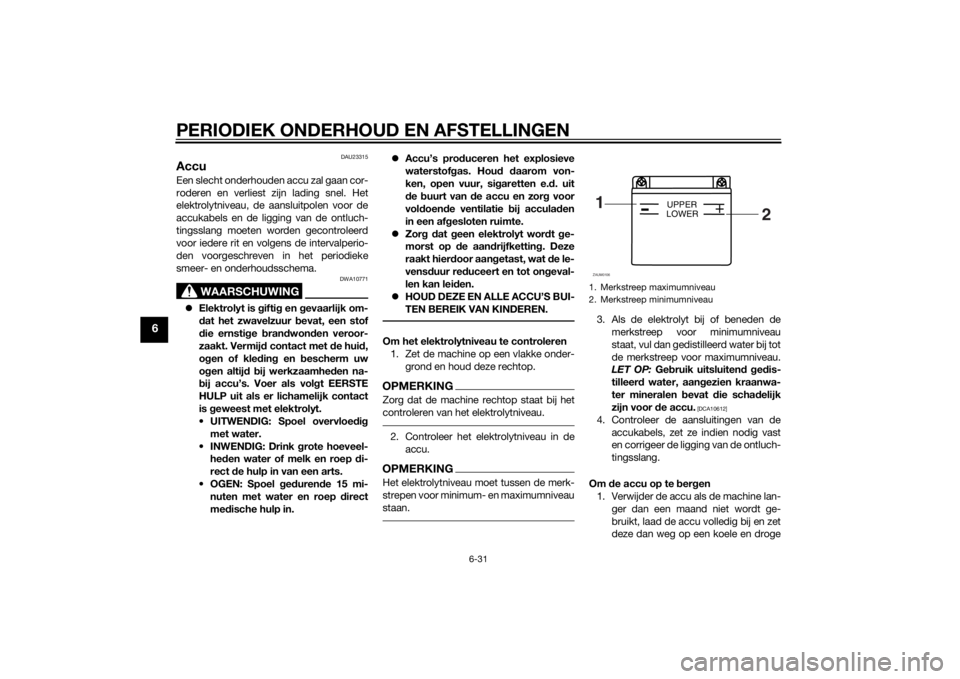

Om het elektrolytniveau te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.OPMERKINGZorg dat de machine rechtop staat bij het
controleren van het elektrolytniveau.2. Controleer het elektrolytniveau in de
accu.OPMERKINGHet elektrolytniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.
3. Als de elektrolyt bij of beneden de
merkstreep voor minimumniveau
staat, vul dan gedistilleerd water bij tot
de merkstreep voor maximumniveau.
LET OP: Gebruik uitsluitend gedis-
tilleerd water, aangezien kraanwa-
ter mineralen bevat die schadelijk
zijn voor de accu.
[DCA10612]
4. Controleer de aansluitingen van de
accukabels, zet ze indien nodig vast
en corrigeer de ligging van de ontluch-
tingsslang.
Om de accu op te bergen
1. Verwijder de accu als de machine lan-
ger dan een maand niet wordt ge-
bruikt, laad de accu volledig bij en zet
deze dan weg op een koele en droge1. Merkstreep maximumniveau
2. Merkstreep minimumniveau1
2
+
UPPER
LOWER
ZAUM0106
U5D7D5D0.book Page 31 Wednesday, August 20, 2014 4:09 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-32
6
plek. LET OP: Draai voordat u de
accu verwijdert de sleutel naar
“OFF” en haal dan eerst de negatie-
ve kabel en daarna de positieve ka-
bel los.
[DCA16303]
2. Als de accu langer dan twee maanden
wordt opgeborgen, moet het soortelijk
gewicht van de elektrolyt minstens
eens per maand worden gecontro-
leerd; laad de accu dan indien nodig
steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren. LET OP: Draai voordat u
de accu plaatst de sleutel naar
“OFF” en sluit vervolgens eerst de
positieve kabel en daarna de nega-
tieve kabel aan.
[DCA16841]
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de
accupolen en kijk of de ontluchtings-
slang de juiste ligging heeft, in goede
conditie verkeert en niet verstopt of af-
gekneld is. LET OP: Als het ontluch-
tingsslangetje zo wordt geplaatst
dat het frame wordt blootgesteld
aan elektrolyt of gas uit de accu,
kan externe en structurele schade
aan het frame ontstaan.
[DCA10602]DAUM3460
De zekeringen vervangenDe zekeringenkastjes met de zekeringen
voor afzonderlijke circuits bevinden zich
onder het bestuurderszadel. (Zie pagina
3-17.)
Vervang een zekering voor de afzonderlijke
circuits als volgt als deze is doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische
circuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampe-
rage dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorkomen.
[DWA15132]
OPMERKINGDe boordgereedschapsset bevat een zeke-
ringentang. Gebruik de tang om een zeke-
ring te verwijderen en te plaatsen.YZF-R125
1. ZekeringenkastjeZAUM1188
1. Koplampzekering
2. Zekering signaleringssysteem
3. Zekering ontstekingssysteem
4. Zekering radiatorkoelvinmotor
5. Hoofdzekering
6. Backup-zekering
7. ReservezekeringZAUM1189
10
10
15
7.5
5
20
7.5 7.5
15 20
5
7
1
2
3
45
6
U5D7D5D0.book Page 32 Wednesday, August 20, 2014 4:09 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-33
6
YZF-R125A
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische
circuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU34242
Koplampgloeilamp vervangenDe koplampen op dit model hebben halo-
geen gloeilampen. Als een koplampgloei-
lamp is doorgebrand, laat deze dan door
een Yamaha dealer vervangen en laat in-
dien nodig de koplamplichtbundel afstel-
len.
1. Koplampzekering
2. Zekering signaleringssysteem
3. Zekering ontstekingssysteem
4. Zekering radiatorkoelvinmotor
5. Hoofdzekering
6. Zekering ABS-regeleenheid
7. Reservezekering
8. Backup-zekering
9. Zekering van de ABS-solenoïdeklep
10.Zekering ABS-motorZAUM1231
1030
30
20
7
8
9
10
10
15
7.5
20
7.5 7.5
15
5 20
5
7
1
2
3
45
6
Voorgeschreven zekeringen:
Hoofdzekering:
20.0 A
Zekering ontstekingssysteem:
7.5 A
Zekering signaleringssysteem:
7.5 A
Koplampzekering:
15.0 A
Zekering radiatorkoelvin:
5.0 A
Zekering ABS-regeleenheid:
YZF-R125A 10.0 A
Zekering ABS-motor:
YZF-R125A 30.0 A
Zekering van de ABS-solenoïde-
klep:
YZF-R125A 20.0 A
Backup-zekering:
10.0 A
U5D7D5D0.book Page 33 Wednesday, August 20, 2014 4:09 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-34
6
DAU43234

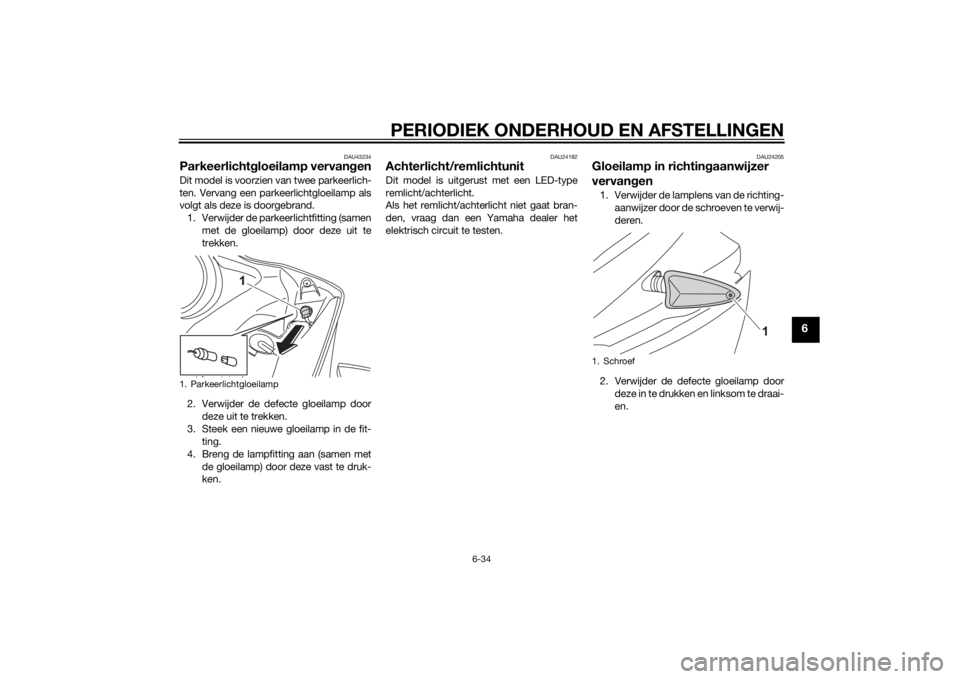

Parkeerlichtgloeilamp vervangenDit model is voorzien van twee parkeerlich-
ten. Vervang een parkeerlichtgloeilamp als
volgt als deze is doorgebrand.
1. Verwijder de parkeerlichtfitting (samen
met de gloeilamp) door deze uit te
trekken.
2. Verwijder de defecte gloeilamp door
deze uit te trekken.
3. Steek een nieuwe gloeilamp in de fit-
ting.
4. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.
DAU24182
Achterlicht/remlichtunitDit model is uitgerust met een LED-type
remlicht/achterlicht.
Als het remlicht/achterlicht niet gaat bran-
den, vraag dan een Yamaha dealer het
elektrisch circuit te testen.
DAU24205

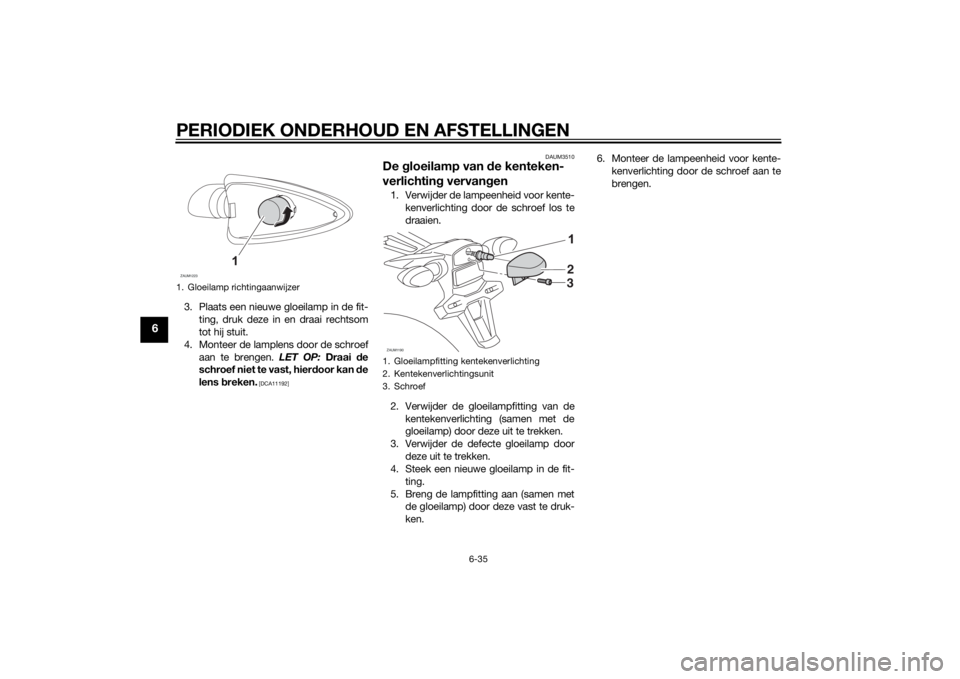

Gloeilamp in richtingaanwijzer
vervangen1. Verwijder de lamplens van de richting-
aanwijzer door de schroeven te verwij-
deren.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te draai-
en.
1. Parkeerlichtgloeilamp
1. Schroef
U5D7D5D0.book Page 34 Wednesday, August 20, 2014 4:09 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-35
6
3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom
tot hij stuit.
4. Monteer de lamplens door de schroef
aan te brengen. LET OP: Draai de
schroef niet te vast, hierdoor kan de
lens breken.
[DCA11192]DAUM3510
De gloeilamp van de kenteken-
verlichting vervangen1. Verwijder de lampeenheid voor kente-
kenverlichting door de schroef los te
draaien.
2. Verwijder de gloeilampfitting van de
kentekenverlichting (samen met de
gloeilamp) door deze uit te trekken.
3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.6. Monteer de lampeenheid voor kente-
kenverlichting door de schroef aan te
brengen.
1. Gloeilamp richtingaanwijzerZAUM1223
1. Gloeilampfitting kentekenverlichting
2. Kentekenverlichtingsunit
3. SchroefZAUM1190
2
3
U5D7D5D0.book Page 35 Wednesday, August 20, 2014 4:09 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-36
6
DAU24351
Ondersteunen van de motorfietsDit model is niet voorzien van een midden-
bok, neem daarom de volgende voorzorgs-
maatregelen in acht bij het verwijderen van
het voor- en achterwiel of bij het uitvoeren
van ander onderhoud waarbij de motorfiets
rechtop moet staan. Controleer of de mo-
torfiets stabiel en horizontaal staat alvorens
onderhoud te verrichten. Onder het motor-
blok kan een stevige houten kist gezet wor-
den voor extra stabiliteit.
Onderhoud aan het voorwiel
1. Stabiliseer de achterzijde van de mo-
torfiets met een motorstandaard of,
als geen andere standaard voorhan-
den is, door een krik te plaatsen onder
het frame aan de voorzijde van het
achterwiel.
2. Breng het voorwiel los van de grond
met gebruik van een motorfietsstan-
daard.
Verwijderen van het achterwiel
Breng het achterwiel los van de grond met
een motorfietsstandaard of, als deze niet
voorhanden is, door een krik te plaatsen
onder beide zijden van het frame aan de
voorzijde van het achterwiel, of onder beide
uiteinden van de achterbrug.
DAU44792
Voorwiel (voor modellen zonder
ABS)
WAARSCHUWING
DWA14841
Wielen van ABS-modellen moeten door
een Yamaha-dealer verwijderd en ge-
monteerd worden.
DAU56531

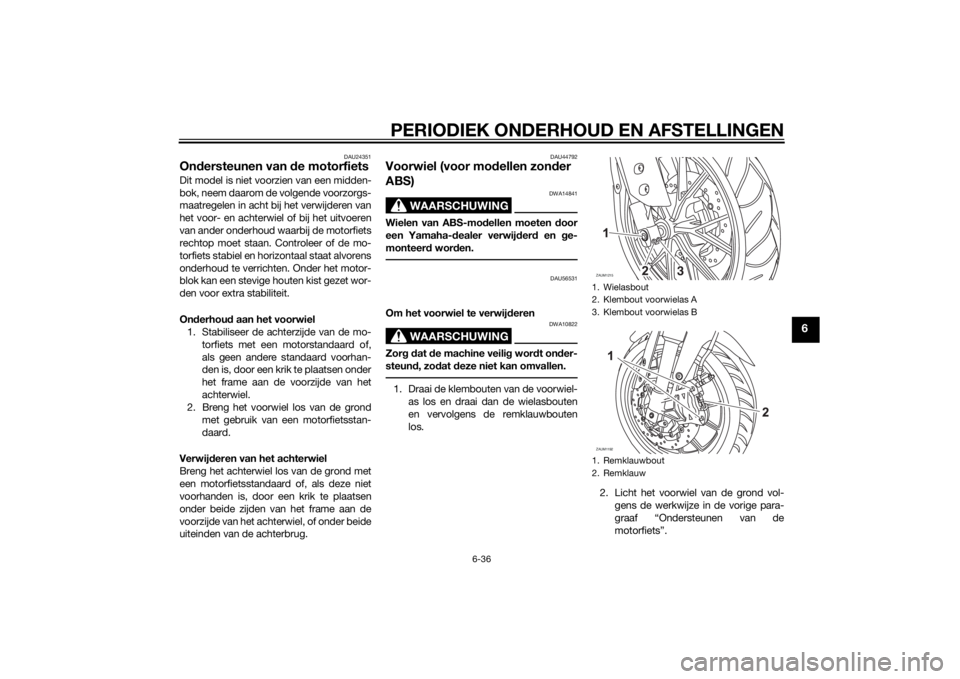

Om het voorwiel te verwijderen
WAARSCHUWING
DWA10822
Zorg dat de machine veilig wordt onder-
steund, zodat deze niet kan omvallen.1. Draai de klembouten van de voorwiel-
as los en draai dan de wielasbouten
en vervolgens de remklauwbouten
los.
2. Licht het voorwiel van de grond vol-
gens de werkwijze in de vorige para-
graaf “Ondersteunen van de
motorfiets”.
1. Wielasbout
2. Klembout voorwielas A
3. Klembout voorwielas B
1. Remklauwbout
2. RemklauwZAUM1215
3
ZAUM1192
U5D7D5D0.book Page 36 Wednesday, August 20, 2014 4:09 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-37
6
3. Verwijder de remklauw door de bou-
ten los te halen. LET OP: Bekrachtig
de rem niet terwijl het wiel en de
remschijf zijn verwijderd, anders
worden de remblokken tegen el-
kaar geperst.
[DCA11073]
4. Trek de wielas uit en verwijder dan het
wiel.
Aanbrengen van het voorwiel
1. Breng het wiel omhoog tussen de
vorkpoten.
2. Steek de wielas naar binnen.
3. Laat het voorwiel zakken zodat dit op
de grond rust.
4. Monteer de remklauw door de bouten
aan te brengen.OPMERKINGKijk of er voldoende afstand tussen de rem-
blokken is voordat de remklauw over de
remschijf wordt gemonteerd.5. Draai de wielas vast met het voorge-
schreven aanhaalmoment.
6. Zet wielasklembout A en klembout B
vast met het voorgeschreven aanhaal-
moment.
7. Zet wielasklembout A opnieuw vast
met het voorgeschreven aanhaalmo-
ment.8. Zet de remklauwbouten vast met het
voorgeschreven aanhaalmoment.
9. Duw het stuur enkele malen stevig op
en neer om te controleren of de voor-
vork correct werkt.
DAU44802
Achterwiel (voor modellen zon-
der ABS)
WAARSCHUWING
DWA14841
Wielen van ABS-modellen moeten door
een Yamaha-dealer verwijderd en ge-
monteerd worden.
DAU56701
Verwijderen van het achterwiel
WAARSCHUWING
DWA10822
Zorg dat de machine veilig wordt onder-
steund, zodat deze niet kan omvallen.1. Draai de wielasmoer los. Aanhaalmomenten:
Wielas:
59 Nm (5.9 m·kgf, 43 ft·lbf)
Klembout voorwielas:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Remklauwbout:
38 Nm (3.8 m·kgf, 27 ft·lbf)
U5D7D5D0.book Page 37 Wednesday, August 20, 2014 4:09 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-38
6
2. Licht het achterwiel van de grond vol-
gens de werkwijze op pagina 6-36.
3. Verwijder de wielasmoer.
4. Draai de borgmoer volledig los aan
beide zijden van de achterbrug.
5. Draai de stelbouten van de aandrijf-
ketting volledig in richting (a) en druk
het wiel naar voren.6. Haal de aandrijfketting van het achter-
tandwiel.
OPMERKINGAls het verwijderen van de aandrijfket-
ting problemen oplevert, verwijder
dan eerst de wielas en breng het wiel
voldoende omhoog om de ketting van
het achtertandwiel te kunnen halen.
De aandrijfketting kan niet worden ge-
splitst.7. Ondersteun de remklauwsteun, trek
de wielas uit en verwijder dan het wiel.
LET OP: Bekrachtig de rem niet ter-
wijl het wiel en de remschijf zijn ver-
wijderd, anders worden de
remblokken tegen elkaar geperst.
[DCA11073]
Om het achterwiel aan te brengen
1. Monteer het wiel en de remklauw-
steun door de wielas vanaf de linker-
zijde in te steken.OPMERKINGControleer of de sleuf in de remklauw-
steun over de aanslag op de achter-
brug is geplaatst.
Kijk of er voldoende afstand tussen de
remblokken is voordat u het wiel aan-
brengt.

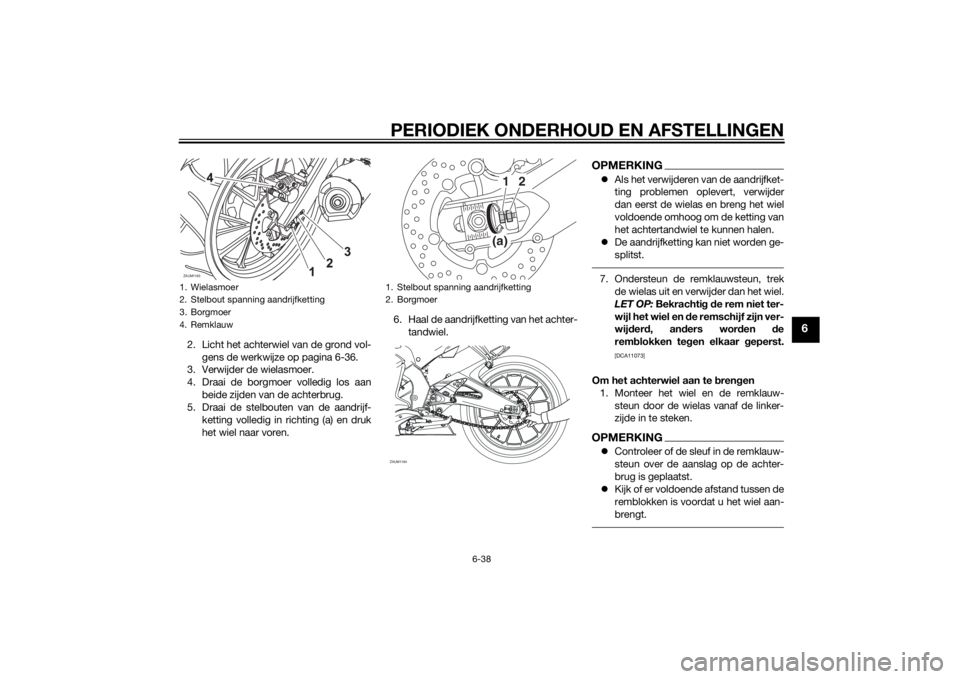

1. Wielasmoer
2. Stelbout spanning aandrijfketting
3. Borgmoer
4. RemklauwZAUM1193
1. Stelbout spanning aandrijfketting
2. Borgmoer
(a)1
2
ZAUM1194
U5D7D5D0.book Page 38 Wednesday, August 20, 2014 4:09 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-39
6
2. Breng de aandrijfketting aan op het
achtertandwiel.
3. Breng de wielasmoer aan.
4. Laat het achterwiel tot op de grond
zakken en klap daarna de zijstandaard
omlaag.
5. Stel de spanning van de aandrijfket-
ting af. (Zie pagina 6-25.)
6. Draai de wielasmoer vast en zet daar-
na de borgmoeren vast met de voor-
geschreven aanhaalmomenten.
DAU25872
Problemen oplossenYamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over
het benodigde gereedschap en de ervaring
en vakkennis om het nodige onderhoud
aan de motorfiets correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15142
Rook niet tijdens het controleren van het
brandstofsysteem en let erop dat er
geen open vuur of vonken in de omge-
ving zijn, inclusief waakvlammen van
geisers of ovens. Benzine en benzine-
dampen kunnen vlam vatten of explode-
ren, met ernstig letsel of schade aan
eigendommen tot gevolg.
1. Borging
2. SleufAanhaalmomenten:
Wielasmoer:
85 Nm (8.5 m·kgf, 61 ft·lbf)
Borgmoer:
16 Nm (1.6 m·kgf, 12 ft·lbf)
U5D7D5D0.book Page 39 Wednesday, August 20, 2014 4:09 PM
