stop start YAMAHA YZF-R125 2015 Instructieboekje (in Dutch)

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-11
3
Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdiagno-
sesysteem voor diverse elektrische circuits.
Als in een van deze circuits een storing
wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en
geeft het display een foutcode weer.
Als het display foutcodes weergeeft, noteer
deze dan en vraag een Yamaha dealer om
het voertuig te controleren.LET OP
DCA11591
Wanneer het display een foutcode aan-
geeft, moet de machine zo spoedig mo-
gelijk worden gecontroleerd om
motorschade te voorkomen.
DAU1234H
StuurschakelaarsLinks
Rechts
DAU12381
Lichtsignaalschakelaar “ ”
Druk deze schakelaar in om met de kop-
lampen een lichtsignaal te geven.
DAU12401
Dimlichtschakelaar “ / ”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
DAU12461
Richtingaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de rich-
tingaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is terugge-
keerd in de middenstand.
DAU12501
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12661
Noodstopschakelaar “ / ”
Zet deze schakelaar voor u de motor start
op “ ”. Zet deze schakelaar op “ ” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
1. Weergave foutcodeZAUM1161
1/2
F TRIP
1/2
1
1. Lichtsignaalschakelaar “ ”
2. Dimlichtschakelaar “ / ”
3. Richtingaanwijzerschakelaar “ / ”
4. Claxonschakelaar “ ”
1. Noodstopschakelaar “ / ”
2. Startknop “ ”
3. Schakelaar “INFO”ZAUM1162ZAUM11631
3
2
I
NFO
U5D7D5D0.book Page 11 Wednesday, August 20, 2014 4:09 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-19
3

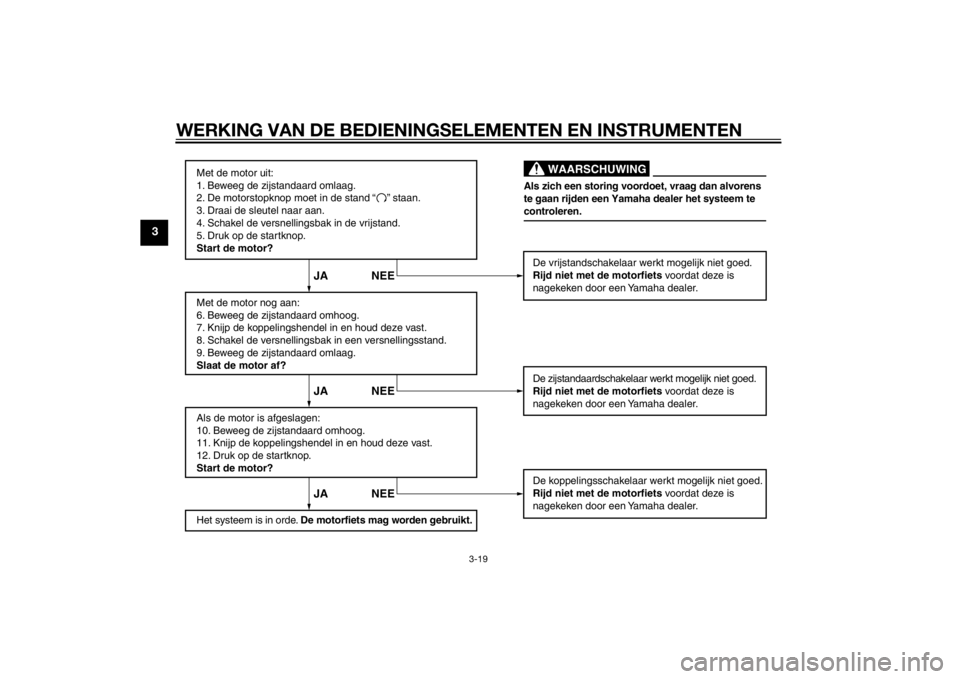

Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. De motorstopknop moet in de stand staan.
3. Draai de sleutel naar aan.
4. Schakel de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Knijp de koppelingshendel in en houd deze vast.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Knijp de koppelingshendel in en houd deze vast.
12. Druk op de startknop.
Start de motor?
Het systeem is in orde. De motorfiets mag worden gebruikt.De vrijstandschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De zijstandaardschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De koppelingsschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
JA NEE JA NEE JA NEE
Als zich een storing voordoet, vraag dan alvorens
te gaan rijden een Yamaha dealer het systeem te
controleren.
WAARSCHUWING
“ ”
U5D7D5D0.book Page 19 Wednesday, August 20, 2014 4:09 PM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-1
5
DAU15952
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvoldoende vertrouwdheid met de
bedieningselementen kan leiden tot ver-
lies van de controle, met mogelijk een
ongeval of letsel tot gevolg.
DAU48021
OPMERKINGDit model is uitgerust met een hellings-
hoeksensor, waarbij de motor afslaat bij
kanteling. In dat geval wordt op het multi-
functionele display foutcode 30 weergege-
ven, maar dit betreft geen storing. Draai de

om de foutcode te wissen. Als u dat niet
doet zal de motor niet starten, ondanks dat
de motor wordt aangezwengeld als u op de
startknop drukt.
DAUM3530
De motor starten Door het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:
De versnellingsbak staat in de vrij-
stand.
De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
Zie pagina 3-18 voor meer informatie.
1. Draai de contactsleutel naar “ON” en
controleer of de noodstopschakelaar
op “ ” is gezet.
De volgende waarschuwingslampjes
en controlelampjes moeten enkele se-
conden oplichten en dan uitgaan.
Vrijstandcontrolelampje
Controlelampje richtingaanwij-
zers
Controlelampje grootlicht
Waarschuwingslampje motor-
storing
Waarschuwingslampje brand-
stofniveau
Waarschuwingslampje hoge toe-
ren
U5D7D5D0.book Page 1 Wednesday, August 20, 2014 4:09 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-41
6
Oververhitte motor
WAARSCHUWING
DWA10401
Verwijder de koelvloeistofradiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete vloeistof en
stoom kan naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.
Breng na verwijderen van de borgbout voor de radiatorvuldop een dikke doek, bijvoorbeeld een handdoek, aan over de ra-
diatorvuldop en draai deze dan langzaam linksom tegen de aanslag zodat de nog aanwezige druk kan ontsnappen. Druk
de dop omlaag zo
dra het sisgeluid stopt en draai deze linksom en verwijder de dop.
OPMERKINGAls geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-
ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde. Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
U5D7D5D0.book Page 41 Wednesday, August 20, 2014 4:09 PM

10-1
10
INDEX
AAandrijfketting, reinigen en smeren ...... 6-26
ABS (voor modellen met ABS).............. 3-13
ABS-waarschuwingslampje (voor
modellen met ABS) .............................. 3-3
Accu ..................................................... 6-31
Achterbrugscharnierpunten, smeren .... 6-29
Achterlicht/remlichtunit ........................ 6-34BBanden ................................................. 6-17
Bestuurderszadel.................................. 3-17
Bougie, controleren .............................. 6-10
Brandstof .............................................. 3-15
Brandstofverbruik, tips voor een
zuinig .................................................... 5-3CClaxonschakelaar ................................. 3-11
Contactslot/stuurslot .............................. 3-1
Controle- en waarschuwingslampjes ..... 3-2
Controlelampje brandstofniveau ............ 3-2
Controlelampje grootlicht ....................... 3-2
Controlelampje richtingaanwijzers ......... 3-2DDe motor starten..................................... 5-1
Dimlichtschakelaar ............................... 3-11GGasgreep en gaskabel, controleren en
smeren ............................................... 6-27
Gereedschapsset ................................... 6-2
Gloeilamp richtingaanwijzer,
vervangen ........................................... 6-34
Gloeilamp van kentekenverlichting,
vervangen ........................................... 6-35
IIdentificatienummers.............................. 9-1
Informatieschakelaar ............................ 3-12
Inrijperiode ............................................. 5-3KKabels, controleren en smeren ............ 6-27
Klepspeling .......................................... 6-17
Koelvloeistof......................................... 6-14
Koplampgloeilamp, vervangen ............ 6-33
Koppelingshendel ................................ 3-12
Koppelingshendel, vrije slag
afstellen.............................................. 6-20LLichtsignaalschakelaar ......................... 3-11
Luchtfilterelement en aftapslang,
vervangen en reinigen ........................ 6-15MMatkleur, let op ...................................... 7-1
Modelinformatiesticker........................... 9-1
Motorolie en oliefilterelement ............... 6-11
Multifunctionele meter ........................... 3-4NNoodstopschakelaar ............................ 3-11OOnderhoud, uitstootcontrolesysteem .... 6-3
Ondersteunen van de motorfiets ......... 6-36PParkeerlichtgloeilamp, vervangen ........ 6-34
Parkeren ................................................. 5-4
Plaats van de onderdelen ...................... 2-1
Problemen oplossen ............................ 6-39RRem- en koppelingshendels,
controleren en smeren ....................... 6-28Remhendel............................................ 3-13
Remlichtschakelaars............................. 6-22
Rempedaal............................................ 3-13
Rempedaal, controleren en smeren ..... 6-28
Remvloeistofniveau, controleren .......... 6-23
Remvloeistof, verversen ....................... 6-25
Richtingaanwijzerschakelaar ................ 3-11
SSchakelen ............................................... 5-2
Schakelpedaal ...................................... 3-12
Smering en onderhoud, periodiek .......... 6-4
Spanning aandrijfketting ....................... 6-25
Specificaties ........................................... 8-1
Stalling .................................................... 7-3
Startknop .............................................. 3-12
Startspersysteem.................................. 3-18
Stationair toerental, controleren ........... 6-16
Storingzoekschema’s ........................... 6-40
Stroomlijnpanelen en framepaneel,
verwijderen en aanbrengen .................. 6-8
Stuurschakelaars .................................. 3-11
Stuursysteem, controleren ................... 6-30TTankdop................................................ 3-14UUitlaatkatalysator .................................. 3-16VVeiligheidsinformatie............................... 1-1
Verzorging............................................... 7-1
Voertuigidentificatienummer ................... 9-1
Voor- en achterremblokken
controleren ......................................... 6-23
Voorremhendel, controleren van vrije
slag ..................................................... 6-21
