YAMAHA YZF-R125 2015 Manuale duso (in Italian)

INFORMAZIONI DI SICUREZZA
1-4
1
non è in grado di testare i prodotti realizzati
da queste aziende aftermarket. Pertanto
Yamaha non può approvare o consigliare
l’uso di accessori non venduti da Yamaha o
di modifiche non consigliate specificata-
mente da Yamaha, anche se venduti ed in-
stallati da un concessionario Yamaha.
Parti, accessori e modifiche aftermarket
Mentre si possono trovare prodotti after-
market simili nel design e nella qualità agli
accessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadatti
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.
Non installare mai accessori o tra-
sportare carichi che compromettano
le prestazioni del motociclo. Prima di
utilizzare gli accessori, controllateliaccuratamente per accertarsi che essi
non riducano in nessuna maniera la
distanza libera da terra e la distanza
minima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i ca-
tarifrangenti.
• Gli accessori montati sul manubrio
oppure nella zona della forcella
possono creare instabilità dovuta
alla distribuzione non uniforme dei
pesi o a modifiche dell’aerodinami-
ca. Montando accessori sul manu-
brio oppure nella zona della
forcella, tener conto che devono
essere il più leggeri possibile ed es-
sere comunque ridotti al minimo.
• Accessori ingombranti o grandi
possono compromettere seriamen-
te la stabilità del motociclo a causa
degli effetti aerodinamici. Il vento
potrebbe tentare di sollevare il mo-
tociclo, oppure il motociclo potreb-
be divenire instabile sotto l’azione
di venti trasversali. Questo genere
di accessori può provocare instabi-
lità anche quando si viene sorpas-
sati o nel sorpasso di veicoli di
grandi dimensioni.• Determinati accessori possono
spostare il conducente dalla pro-
pria posizione normale di guida.
Una posizione impropria limita la li-
bertà di movimento del conducente
e può compromettere la capacità di
controllo del mezzo; pertanto, ac-
cessori del genere sono sconsiglia-
ti.
L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico del motociclo, si po-
trebbe verificare un guasto, che
potrebbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il moto-
ciclo sono stati progettati per essere all’al-
tezza delle prestazioni del veicolo e per
fornire la migliore combinazione di mano-
vrabilità, potenza frenante e comfort. Pneu-
matici e cerchi diversi da quelli forniti, o con
dimensioni e combinazioni diverse, posso-
no essere inappropriati. Vedere pagina
6-17 per le specifiche dei pneumatici e
maggiori informazioni sul cambio dei pneu-
matici.
U5D7H5H0.book Page 4 Tuesday, August 19, 2014 2:50 PM

INFORMAZIONI DI SICUREZZA
1-5
1
Trasporto del motociclo
Prima di trasportare il motociclo su un altro
veicolo, attenersi alle seguenti istruzioni.
Rimuovere dal motociclo tutti gli og-
getti non ancorati.
Controllare che il rubinetto della ben-
zina (se in dotazione) sia in posizione
“OFF” e che non vi siano perdite di
carburante.
Orientare la ruota anteriore in posizio-
ne di marcia in linea retta sul rimorchio
o sul pianale dell’autocarro e bloccarla
opportunamente per impedirne lo
spostamento.
Innestare una marcia (per i modelli
con cambio manuale).
Fissare il motociclo con apposite funi
o cinghie di ancoraggio in corrispon-
denza di componenti solidi del moto-
ciclo, quali ad esempio il telaio o il
triplo morsetto superiore della forcella
anteriore (e non ad esempio alle ma-
nopole del manubrio, agli indicatori di
direzione o ad altri componenti che
potrebbero rompersi). Scegliere at-
tentamente la posizione di fissaggio
delle cinghie per evitare che queste ul-
time sfreghino contro le parti vernicia-
te durante il trasporto.La sospensione, se possibile, deve
essere parzialmente compressa, il
modo che il motociclo non sobbalzi
eccessivamente durante il trasporto.U5D7H5H0.book Page 5 Tuesday, August 19, 2014 2:50 PM

DESCRIZIONE
2-1
2
HAU10411

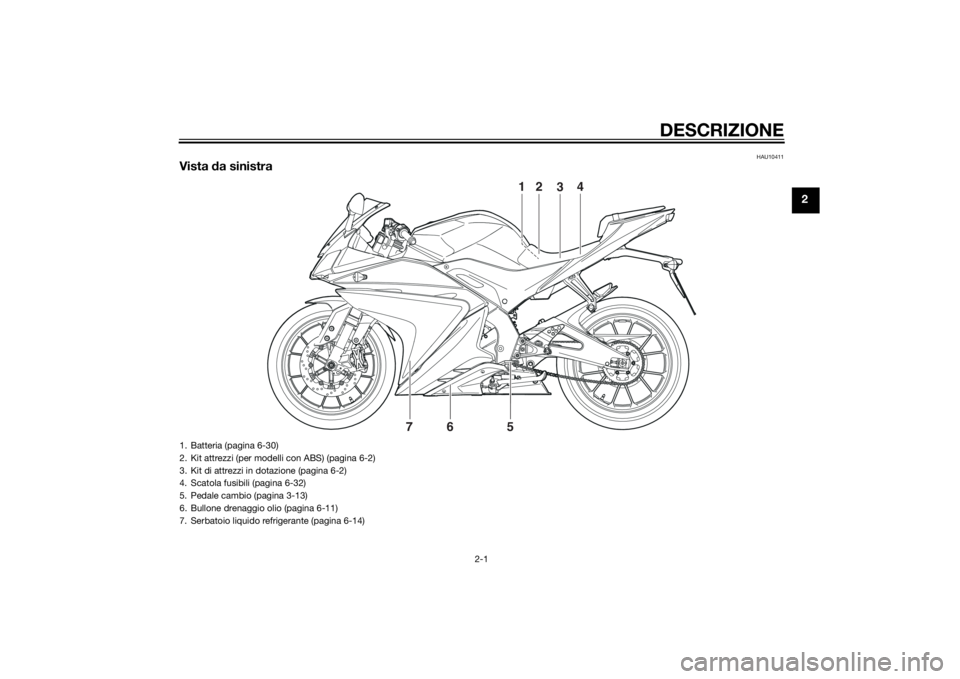

Vista da sinistra
2
3
4
5 76
1
1. Batteria (pagina 6-30)
2. Kit attrezzi (per modelli con ABS) (pagina 6-2)
3. Kit di attrezzi in dotazione (pagina 6-2)
4. Scatola fusibili (pagina 6-32)
5. Pedale cambio (pagina 3-13)
6. Bullone drenaggio olio (pagina 6-11)
7. Serbatoio liquido refrigerante (pagina 6-14)
U5D7H5H0.book Page 1 Tuesday, August 19, 2014 2:50 PM

DESCRIZIONE
2-2
2
HAU10421

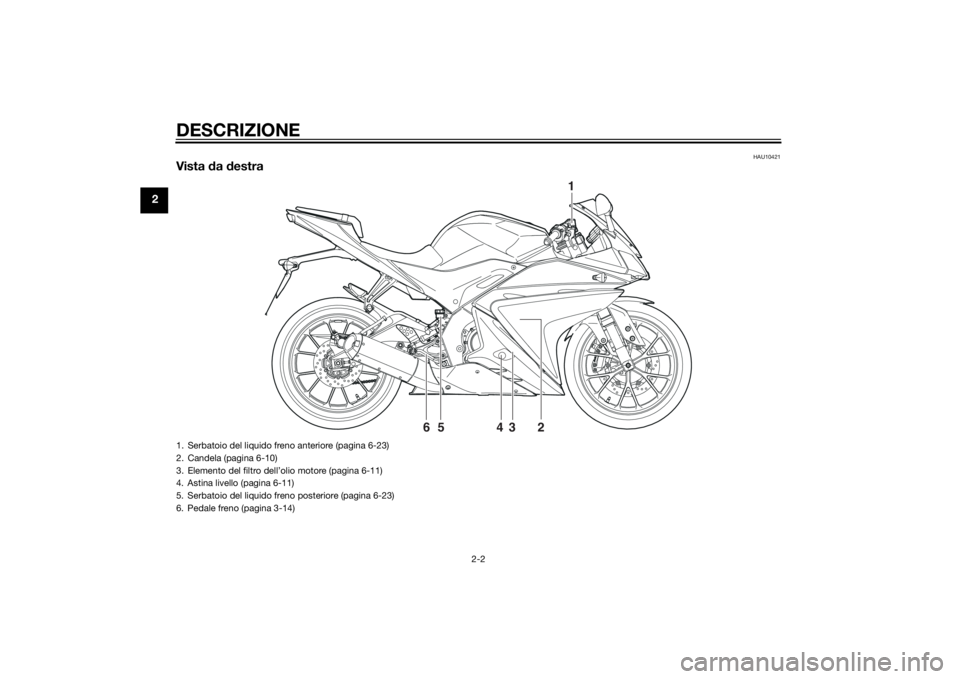

Vista da destra
1
2 3 4 5 6
1. Serbatoio del liquido freno anteriore (pagina 6-23)
2. Candela (pagina 6-10)
3. Elemento del filtro dell’olio motore (pagina 6-11)
4. Astina livello (pagina 6-11)
5. Serbatoio del liquido freno posteriore (pagina 6-23)
6. Pedale freno (pagina 3-14)U5D7H5H0.book Page 2 Tuesday, August 19, 2014 2:50 PM

DESCRIZIONE
2-3
2
HAU10431

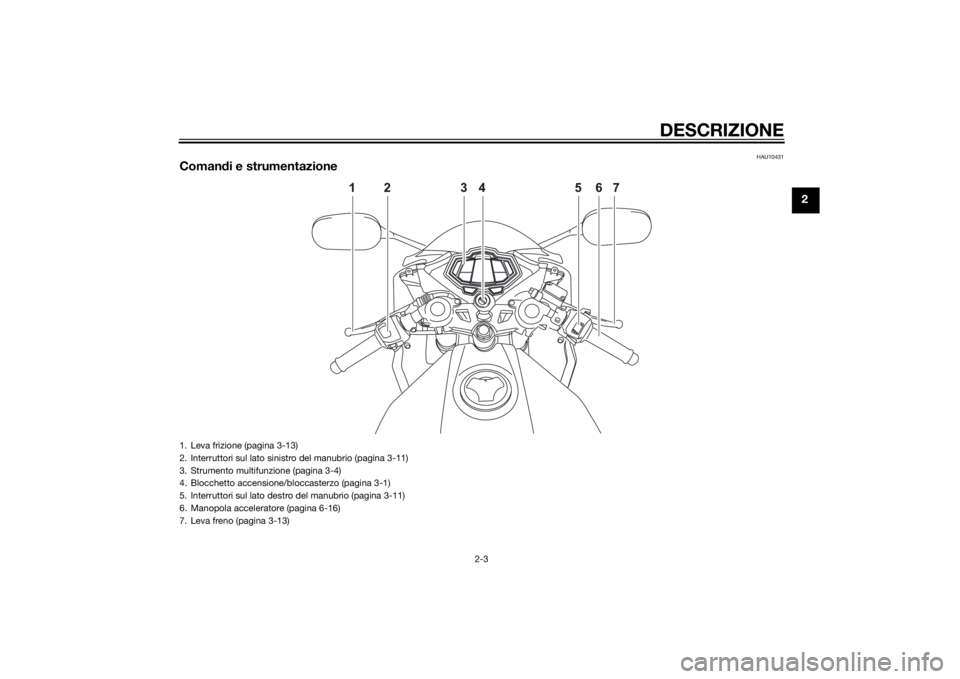

Comandi e strumentazione1. Leva frizione (pagina 3-13)
2. Interruttori sul lato sinistro del manubrio (pagina 3-11)
3. Strumento multifunzione (pagina 3-4)
4. Blocchetto accensione/bloccasterzo (pagina 3-1)
5. Interruttori sul lato destro del manubrio (pagina 3-11)
6. Manopola acceleratore (pagina 6-16)
7. Leva freno (pagina 3-13)
U5D7H5H0.book Page 3 Tuesday, August 19, 2014 2:50 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10462

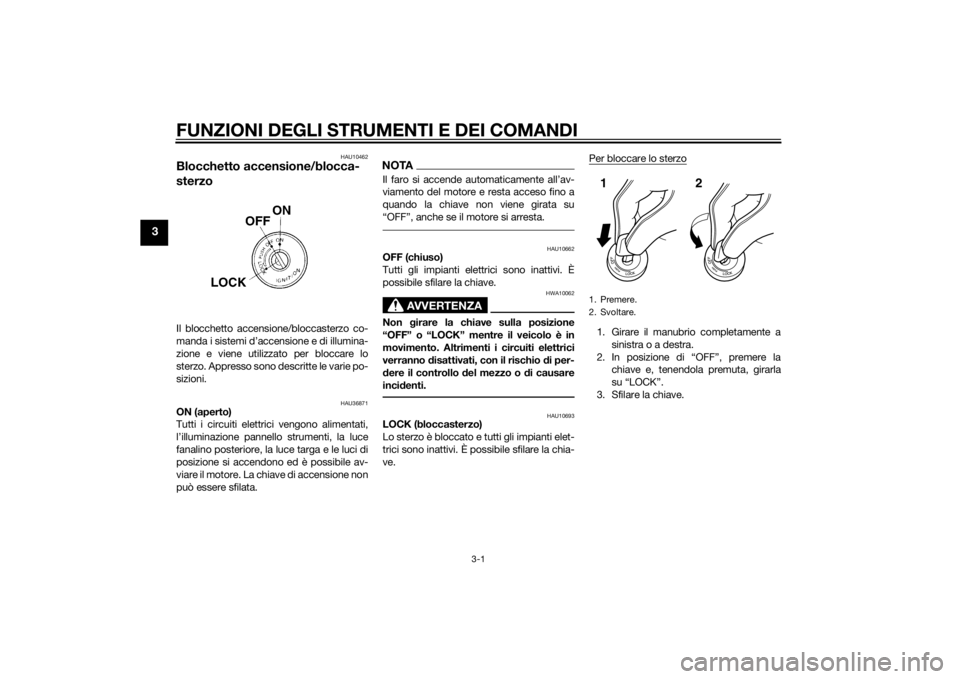

Blocchetto accensione/blocca-
sterzoIl blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.
HAU36871
ON (aperto)
Tutti i circuiti elettrici vengono alimentati,
l’illuminazione pannello strumenti, la luce
fanalino posteriore, la luce targa e le luci di
posizione si accendono ed è possibile av-
viare il motore. La chiave di accensione non
può essere sfilata.
NOTA
viamento del motore e resta acceso fino a
quando la chiave non viene girata su

HAU10662
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È
possibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causare
incidenti.
HAU10693
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra o a destra.
2. In posizione di “OFF”, premere la
chiave e, tenendola premuta, girarla
su “LOCK”.
3. Sfilare la chiave.1. Premere.
2. Svoltare.12
U5D7H5H0.book Page 1 Tuesday, August 19, 2014 2:50 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
Per sbloccare lo sterzoPremere la chiave nel blocchetto accensio-
ne e poi, tenendola premuta, girarla su
“OFF”.
HAU49397
Spie d’avvertimento e di segnala-
zione
HAU11021
Spia indicatore di direzione “ ”
Questa spia di segnalazione lampeggia
ogni qualvolta l’interruttore degli indicatori
di direzione viene spostato a sinistra o de-
stra.
HAU11061
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11081
Spia luce abbagliante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbaglian-
te.
HAU11341
Spia livello carburante “ ”
Questa spia d’avvertimento si accende
quando il livello del carburante scende
all’incirca al di sotto di 3.0 L (0.79 US gal,
0.66 Imp.gal). Quando ciò si verifica, effet-
tuare il rifornimento il più presto possibile.
Si può controllare il circuito elettrico della
spia d’avvertimento in conformità alla se-
guente procedura.
1. Girare la chiave in posizione di “ON”.
2. Se la spia d’avvertimento non si ac-
cende, fare controllare il circuito elet-
trico da un concessionario Yamaha.
HAUT1935
Spia guasto motore “ ”
Questa spia lampeggia o resta accesa fissa
se uno dei circuiti elettrici di monitoraggio
del motore non sta funzionando corretta-
1. Premere.
2. Svoltare.12
1. Spia indicatore di direzione Ž
2. Spia marcia in folle Ž
3. Spia luce abbagliante Ž
4. Spia regimi elevati del contagiri
5. Spia livello carburante Ž
6. Spia guasto motore Ž
7.
anti-bloccaggio (ABS) Ž (per modelli con
ABS)ZAUM1226
SELECT
RESETkm/L/100kmMPG
km/h
MPH
Lo
Hi
1/2ODO
FTRIP12
x1000r/min
OILOIL
123
5
4
6
7
ABS
U5D7H5H0.book Page 2 Tuesday, August 19, 2014 2:50 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3
mente. Se questo accade, far controllare il
dispositivo di autodiagnosi da un conces-
sionario Yamaha.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un
concessionario Yamaha.
HAU58530
Spia ABS “ ” (per modelli con ABS)
In condizioni di funzionamento normale, la
spia ABS si accende quando si gira la chia-
ve in posizione “ON” e si spegne quando si
raggiunge una velocità di almeno 10 km/h
(6 mi/h).
Se la spia ABS:
non si accende quando la chiave è gi-
rata su “ON”
si accende o lampeggia durante la
guida
non si accende dopo che è stata rag-
giunta una velocità di almeno 10 km/h
(6 mi/h)
L’ABS potrebbe non funzionare corretta-
mente. In presenza di una delle suddette
condizioni, fare controllare il sistema da un
concessionario Yamaha al più presto pos-
sibile. (Vedere pagina 3-14 per una descri-zione dell’ABS.)
AVVERTENZA
HWA16041
Se la spia ABS non si spegne al raggiun-
gimento di una velocità di almeno 10
km/h (6 mi/h) o se la spia si accende o
lampeggia durante la guida, l’impianto
frenante passa alla modalità di frenatura
convenzionale. Se si verifica una di que-
ste due condizioni o se la spia non si ac-
cende del tutto, prestare ulteriore
attenzione per evitare il bloccaggio delle
ruote durante le frenate di emergenza.
Far controllare al più presto l’impianto
frenante e i circuiti elettrici da un con-
cessionario Yamaha.
HAUM3440
Spia regimi elevati del contagiri
Questa spia lampeggia a 9500 giri/min per
segnalare che il regime di rotazione del mo-
tore sta per entrare nella zona dei regimi
elevati. Una volta che il regime di rotazione
del motore raggiunge i 10000 giri/min, que-
sta spia si accendere per segnalare la ne-
cessità di passare a una marcia superiore
per evitare danni al motore.Per attivare o disattivare la spia regimi ele-
vati del contagiri, tenere premuto il tasto
“INFO”, girare la chiave su “ON” e, quando
la spia regimi elevati del contagiri inizia a
lampeggiare, premere il tasto “SELECT”.
NOTAQuando si attiva o si disattiva la funzione,

spia si accenderà per indicare che la fun-
zione è attivata oppure la spia si spegnerà
per indicare che la funzione è disattivata.
ABS
U5D7H5H0.book Page 3 Tuesday, August 19, 2014 2:50 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
HAUM3422
Strumento multifunzione
AVVERTENZA
HWA12423
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle regola-
zioni dello strumento multifunzione. Il
cambiamento delle impostazioni duran-
te la marcia può distrarre il pilota ed au-
mentare il rischio di un incidente.Lo strumento multifunzione è equipaggiato
con i seguenti strumenti:un tachimetro
un contagiri
un orologio digitale
un indicatore livello carburante
un termometro liquido refrigerante
un display con totalizzatore contachi-
lometri e contachilometri parziale
un display multifunzione
un dispositivo di autodiagnosi
NOTARicordarsi di girare la chiave su “ON”
prima di utilizzare i tasti “SELECT”,
“RESET” e “INFO”.
Quando si gira la chiave su “ON”, tutti
i segmenti del display dello strumento
multifunzione appariranno per un
istante, per provare il circuito elettrico.
Il tachimetro, il contagiri, l’indicatore li-
vello carburante e l’indicatore tempe-
ratura liquido refrigerante eseguiranno
quindi un controllo del display e sul di-
splay multifunzione inizierà a scorrere
un messaggio di benvenuto.
Solo per il Regno Unito: per alternare
sul tachimetro e sui display multifun-
zione la visualizzazione dei chilometri
e delle miglia, premere contempora-
neamente il tasto “SELECT” e il tasto
“RESET”, girare la chiave su “ON” e ri-
lasciare i tasti. Premere il tasto “SE-
LECT” per alternare la visualizzazione

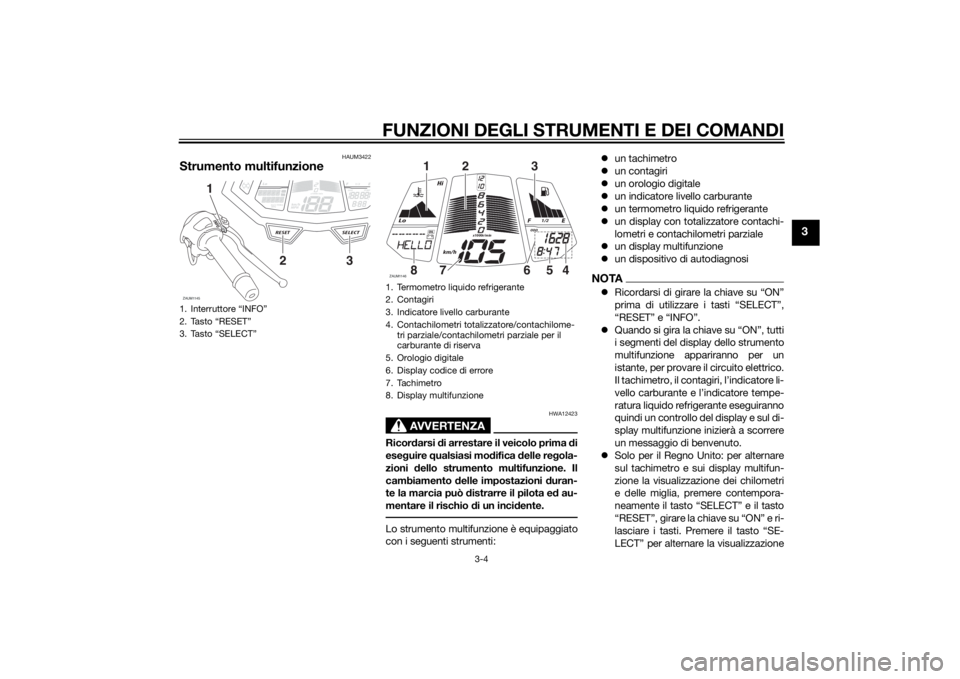

1. Interruttore “INFO”
2. Tasto “RESET”
3. Tasto “SELECT”ZAUM1145
SELECT
RESET
INFO
km/L/100kmMPG
km/h
MPH
Lo
1/2ODO
FTRIP
x1000r/min
OILOIL2
3
1
1. Termometro liquido refrigerante
2. Contagiri
3. Indicatore livello carburante
4. Contachilometri totalizzatore/contachilome-
tri parziale/contachilometri parziale per il
carburante di riserva
5. Orologio digitale
6. Display codice di errore
7. Tachimetro
8. Display multifunzioneZAUM1146
km/h
Lo
Hi
1/2ODO
x1000r/min
OIL1
2
3
4
5
6
7
8
U5D7H5H0.book Page 4 Tuesday, August 19, 2014 2:50 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
dei chilometri e delle miglia, quindi
premere il tasto “SELECT” per due se-
condi per confermare l’impostazione.
Contagiri
Il contagiri consente al pilota di controllare
il regime di rotazione del motore e di man-
tenerlo entro la gamma di potenza ideale.
Quando la chiave viene portata su “ON”,
l’indicazione del contagiri si sposta sull’in-
tera gamma di giri/min e poi ritorna a zero
giri/min per provare il circuito elettrico.ATTENZIONE
HCAM1150
Non far funzionare il motore nella zona
del contagiri ad alti giri al minuto.Zona ad alti giri al minuto: 10000
giri/min. e oltre
Orologio digitale
L’orologio digitale viene visualizzato quan-
do la chiave è girata su “ON”.
Per regolare l’orologio digitale1. Girare la chiave su “ON”.
2. Premere il tasto “SELECT” per almeno
due secondi.
3. Quando le cifre delle ore iniziano a
lampeggiare, utilizzare il tasto “RE-
SET” per impostare le ore.
4. Premere il tasto “SELECT” e le cifre
dei minuti inizieranno a lampeggiare.
5. Utilizzare il tasto “RESET” per impo-
stare i minuti.6. Premere il tasto “SELECT” e poi rila-
sciarlo per avviare l’orologio digitale.
NOTAQuando si impostano le ore e i minuti, pre-

mentare il valore di un incremento alla
volta, oppure tenere premuto il tasto per
aumentare il valore con un incremento con-
tinuo.Indicatore livello carburante
L’indicatore livello carburante indica la
quantità di carburante nel serbatoio carbu-
rante. Man mano che il livello carburante
scende, i segmenti dell’indicatore livello
1. Contagiri
2. Zona ad alti giri al minutoZAUM1147
km/h
x1000r/min
1
2
1. Orologio digitaleZAUM1148
1/2
ODO
TRIP1
1
1. Indicatore livello carburante
2. Spia livello carburante “ ”
3. Contachilometri riserva
4. Display informativoZAUM1149
km/h
Lo
Hi
1/2
FTRIP
x1000r/min
2
13
4
U5D7H5H0.book Page 5 Tuesday, August 19, 2014 2:50 PM
