CONSIGNES DE SÉCURITÉ
1-4
1
Yamaha. Yamaha n’est pas en mesure de
tester les produits disponibles sur le mar-
ché secondaire. Yamaha ne peut dès lors ni
approuver ni recommander l’utilisation
d’accessoires vendus par des tiers ou les
modifications autres que celles recomman-
dées spécialement par Yamaha, même si
ces pièces sont vendues ou montées par
un concessionnaire Yamaha.
Pièces de rechange, accessoires et mo-
difications issus du marché secondaire
Bien que des produits du marché secon-
daire puissent sembler être de concept et
de qualité identiques aux accessoires
Yamaha, il faut être conscient que certains
de ces accessoires ou certaines de ces
modifications ne sont pas appropriés en
raison du danger potentiel qu’ils repré-
sentent pour soi-même et pour autrui. La
mise en place de produits issus du marché
secondaire ou l’exécution d’une autre mo-
dification du véhicule venant altérer le
concept ou les caractéristiques du véhicule
peut soumettre les occupants du véhicule
ou des tiers à des risques accrus de bles-
sures ou de mort. Le propriétaire est res-
ponsable des dommages découlant d’une
modification du véhicule.Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux
donnés à la section “Charge”.
Ne jamais monter d’accessoires ou
transporter de bagages qui pourraient
nuire au bon fonctionnement de la
moto. Examiner soigneusement les
accessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison
dans les virages, le débattement limite
de la suspension, la course de la di-
rection ou le fonctionnement des
commandes. Vérifier aussi qu’ils ne
cachent pas les feux et catadioptres.
• Les accessoires montés sur le gui-
don ou autour de la fourche
peuvent créer des déséquilibres
dus à une mauvaise distribution du
poids ou à des changements
d’ordre aérodynamique. Si des ac-
cessoires sont montés sur le gui-
don ou autour de la fourche, ils
doivent être aussi légers et com-
pacts que possible.
• Des accessoires volumineux
risquent de gravement réduire la
stabilité de la moto en raison d’ef-
fets aérodynamiques. Le vent peut
avoir tendance à soulever la moto
et le vent latéral peut la rendre ins-table. De tels accessoires peuvent
également rendre le véhicule ins-
table lors du croisement ou du dé-
passement de camions.
• Certains accessoires peuvent for-
cer le pilote à modifier sa position
de conduite. Une position de
conduite incorrecte réduit la liberté
de mouvement du pilote et peut li-
miter son contrôle du véhicule. De
tels accessoires sont donc décon-
seillés.
La prudence est de rigueur lors de
l’installation de tout accessoire élec-
trique supplémentaire. Si les acces-
soires excèdent la capacité de l’instal-
lation électrique de la moto, une
défaillance pourrait se produire, ce qui
risque de provoquer des problèmes
d’éclairage et une perte de puissance
du moteur.
Pneus et jantes issus du marché secon-
daire
Les pneus et les jantes livrés avec la moto
sont conçus pour les capacités de perfor-
mance du véhicule et sont conçus de sorte
à offrir la meilleure combinaison de mania-
bilité, de freinage et de confort. D’autres
pneus, jantes, tailles et combinaisons
peuvent ne pas être adéquats. Se reporterU5D7F5F0.book Page 4 Wednesday, August 6, 2014 5:06 PM

CONSIGNES DE SÉCURITÉ
1-5
1
à la page 6-17 pour les caractéristiques des
pneus et pour plus d’informations sur leur
remplacement.
Transport de la moto
Bien veiller à suivre les instructions sui-
vantes avant de transporter la moto dans
un autre véhicule.
Retirer tous les éléments lâches de la
moto.
S’assurer que le robinet de carburant
(le cas échéant) est à la position “OFF”
et qu’il n’y a pas de fuites de carbu-
rant.
Dans la remorque ou la caisse de
chargement, diriger la roue avant droit
devant et la caler dans un rail avec
corne d’arrimage.
Engager une vitesse (pour les mo-
dèles munis d’une boîte de vitesses à
commande manuelle).
Arrimer la moto à l’aide de sangles
d’arrimage ou de sangles adéquates
fixées à des éléments solides de la
moto, tels que le cadre ou la bride de
fourche (et non, par exemple, le gui-
don, qui comporte des éléments en
caoutchouc, ou les clignotants, ou
toute pièce pouvant se briser). Choisir
judicieusement l’emplacement dessangles de sorte qu’elles ne frottent
pas contre des surfaces peintes lors
du transport.
Les sangles doivent, dans la mesure
du possible, quelque peu compresser
la suspension afin de limiter le rebond
lors du transport.U5D7F5F0.book Page 5 Wednesday, August 6, 2014 5:06 PM

DESCRIPTION
2-1
2
FAU10411

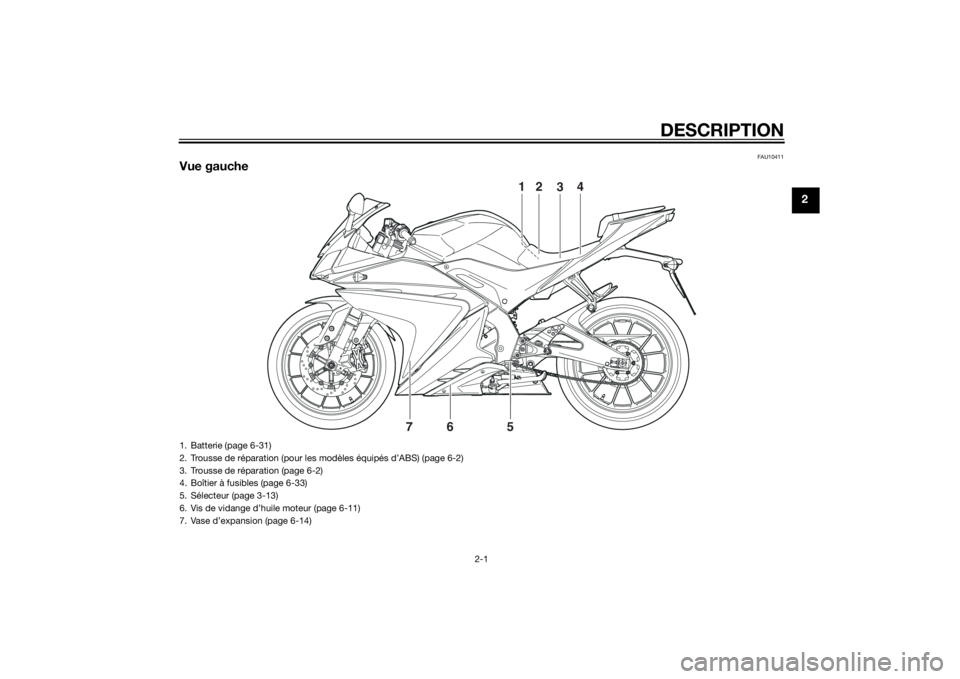

Vue gauche
2
3
4
5 76
1
1. Batterie (page 6-31)
2. Trousse de réparation (pour les modèles équipés d’ABS) (page 6-2)
3. Trousse de réparation (page 6-2)
4. Boîtier à fusibles (page 6-33)
5. Sélecteur (page 3-13)
6. Vis de vidange d’huile moteur (page 6-11)
7. Vase d’expansion (page 6-14)
U5D7F5F0.book Page 1 Wednesday, August 6, 2014 5:06 PM

DESCRIPTION
2-2
2
FAU10421

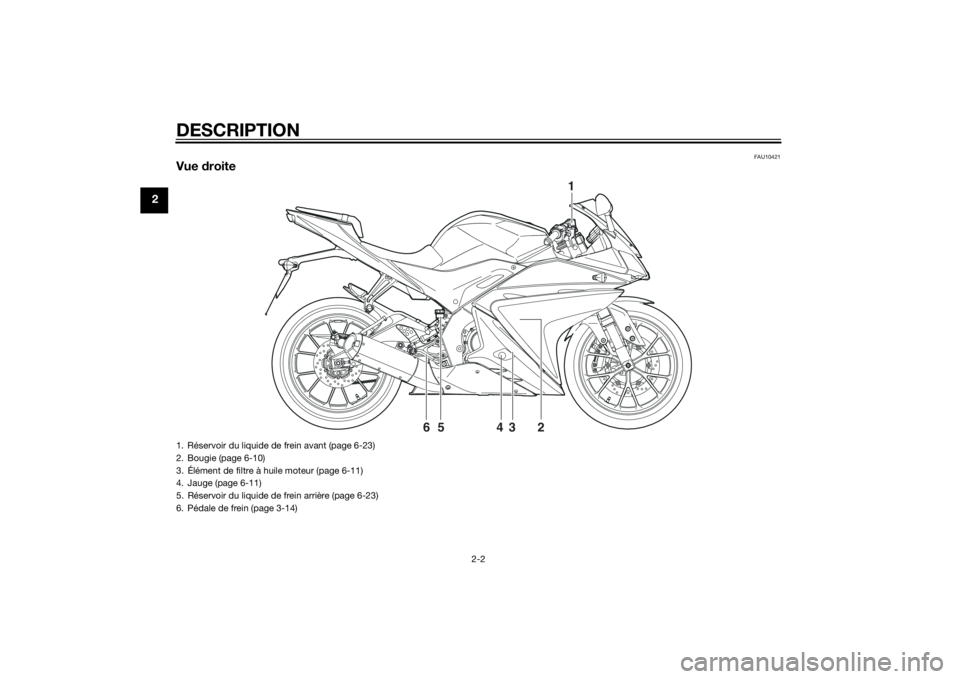

Vue droite
1
2 3 4 5 6
1. Réservoir du liquide de frein avant (page 6-23)
2. Bougie (page 6-10)
3. Élément de filtre à huile moteur (page 6-11)
4. Jauge (page 6-11)
5. Réservoir du liquide de frein arrière (page 6-23)
6. Pédale de frein (page 3-14)U5D7F5F0.book Page 2 Wednesday, August 6, 2014 5:06 PM

DESCRIPTION
2-3
2
FAU10431

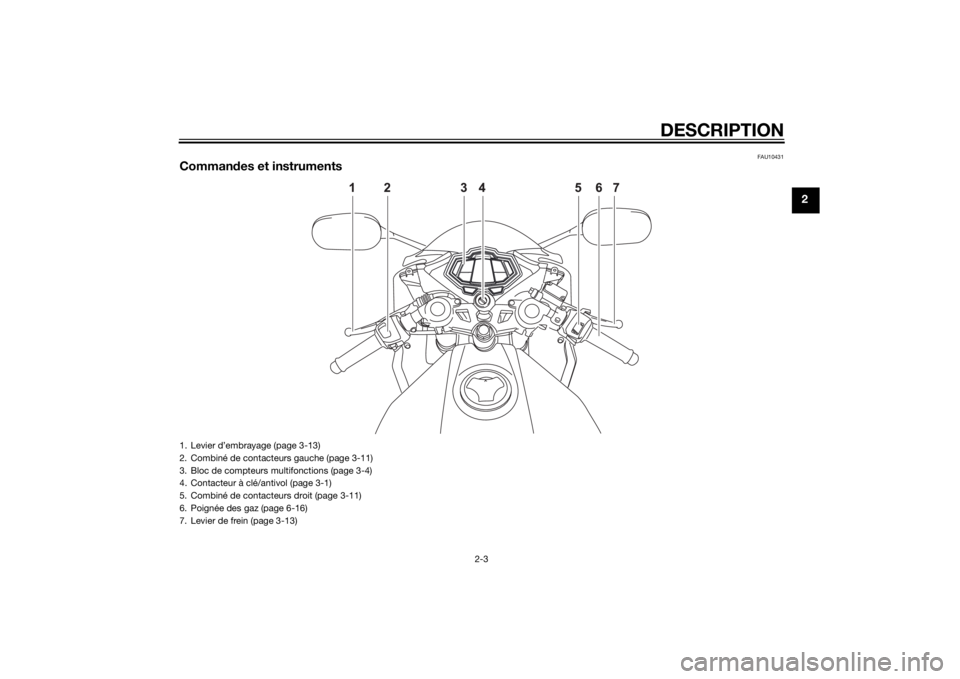

Commandes et instruments1. Levier d’embrayage (page 3-13)
2. Combiné de contacteurs gauche (page 3-11)
3. Bloc de compteurs multifonctions (page 3-4)
4. Contacteur à clé/antivol (page 3-1)
5. Combiné de contacteurs droit (page 3-11)
6. Poignée des gaz (page 6-16)
7. Levier de frein (page 3-13)
U5D7F5F0.book Page 3 Wednesday, August 6, 2014 5:06 PM

COMMANDES ET INSTRUMENTS
3-1
3
FAU10462

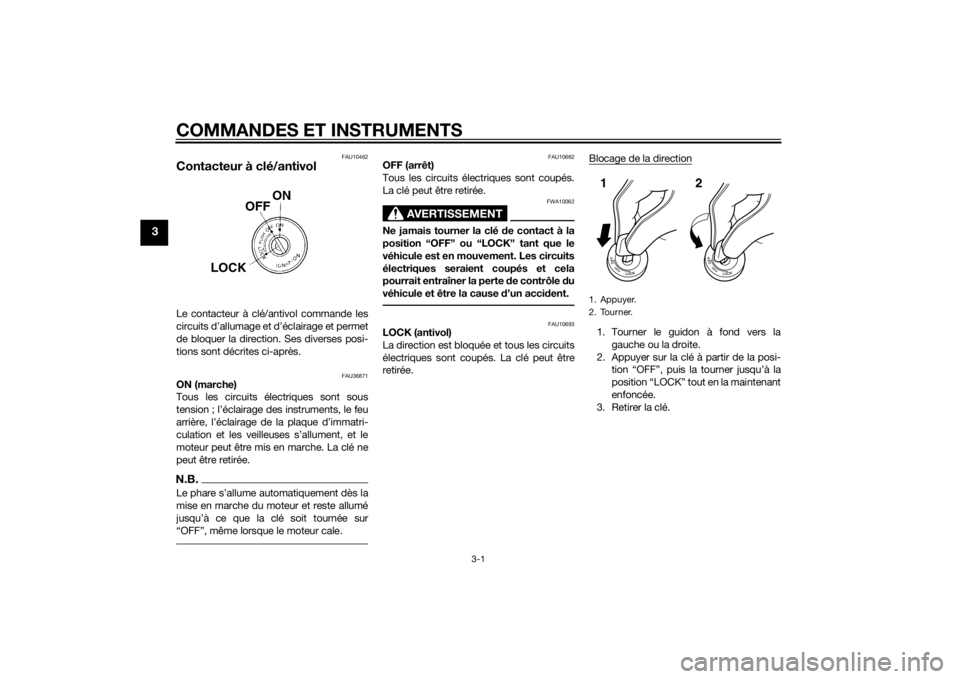

Contacteur à clé/antivolLe contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.
FAU36871
ON (marche)
Tous les circuits électriques sont sous
tension ; l’éclairage des instruments, le feu
arrière, l’éclairage de la plaque d’immatri-
culation et les veilleuses s’allument, et le
moteur peut être mis en marche. La clé ne
peut être retirée.N.B.
mise en marche du moteur et reste allumé


FAU10662
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10062
Ne jamais tourner la clé de contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela
pourrait entraîner la perte de contrôle du
véhicule et être la cause d’un accident.
FAU10693
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être
retirée.Blocage de la direction
1. Tourner le guidon à fond vers la
gauche ou la droite.
2. Appuyer sur la clé à partir de la posi-
tion “OFF”, puis la tourner jusqu’à la
position “LOCK” tout en la maintenant
enfoncée.
3. Retirer la clé.1. Appuyer.
2. Tourner.12
U5D7F5F0.book Page 1 Wednesday, August 6, 2014 5:06 PM

COMMANDES ET INSTRUMENTS
3-2
3
Déblocage de la directionIntroduire la clé dans la serrure du contac-
teur à clé, appuyer sur la clé et la tourner
sur “OFF” tout en la maintenant enfoncée.
FAU49397

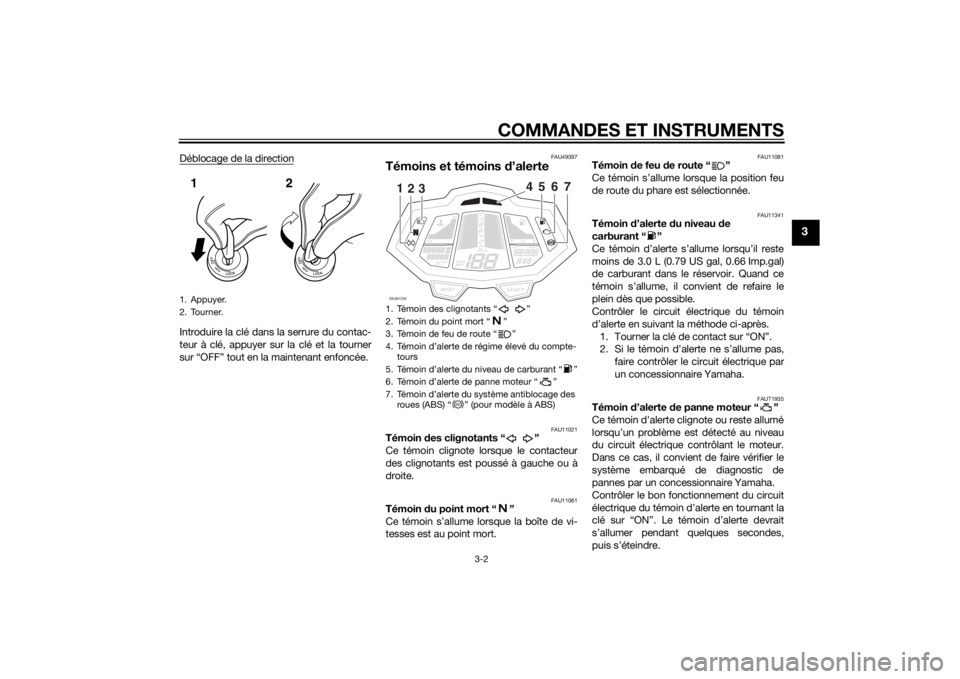

Témoins et témoins d’alerte
FAU11021
Témoin des clignotants “ ”
Ce témoin clignote lorsque le contacteur
des clignotants est poussé à gauche ou à
droite.
FAU11061
Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11081
Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU11341
Témoin d’alerte du niveau de
carburant “ ”
Ce témoin d’alerte s’allume lorsqu’il reste
moins de 3.0 L (0.79 US gal, 0.66 Imp.gal)
de carburant dans le réservoir. Quand ce
témoin s’allume, il convient de refaire le
plein dès que possible.
Contrôler le circuit électrique du témoin
d’alerte en suivant la méthode ci-après.
1. Tourner la clé de contact sur “ON”.
2. Si le témoin d’alerte ne s’allume pas,
faire contrôler le circuit électrique par
un concessionnaire Yamaha.
FAUT1935
Témoin d’alerte de panne moteur “ ”
Ce témoin d’alerte clignote ou reste allumé
lorsqu’un problème est détecté au niveau
du circuit électrique contrôlant le moteur.
Dans ce cas, il convient de faire vérifier le
système embarqué de diagnostic de
pannes par un concessionnaire Yamaha.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
1. Appuyer.
2. Tourner.12
1. Témoin des clignotants Ž
2. Témoin du point mort Ž
3. Témoin de feu de route Ž
4.
tours
5. Ž
6. Ž
7.
roues (ABS) Ž (pour modèle à ABS)ZAUM1226
SELECT
RESETkm/L/100kmMPG
km/h
MPH
Lo
Hi
1/2ODO
FTRIP12
x1000r/min
OILOIL
123
5
4
6
7
ABS
U5D7F5F0.book Page 2 Wednesday, August 6, 2014 5:06 PM

COMMANDES ET INSTRUMENTS
3-3
3
Si le témoin d’alerte ne s’allume pas
lorsque la clé de contact est tournée sur
“ON” ou s’il ne s’éteint pas par la suite, il
convient de faire contrôler le circuit élec-
trique par un concessionnaire Yamaha.
FAU58530
Témoin d’alerte du système ABS “ ”
(pour modèles à ABS)
En mode de fonctionnement normal, le té-
moin d’alerte du système ABS s’allume
lorsque la clé de contact est tournée à la
position “ON” et s’éteint lorsque la vitesse
atteint ou dépasse 10 km/h (6 mi/h).
Si le témoin d’alerte du système ABS :
ne s’allume pas lorsque la clé de
contact est tournée à la position “ON”
s’allume ou clignote pendant la
conduite
ne s’éteint pas lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h)
Il est possible que le système ABS ne fonc-
tionne pas correctement. Dans les circons-
tances ci-dessus, faire contrôler le système
par un concessionnaire Yamaha dès que
possible. (Les explications au sujet du sys-
tème ABS se trouvent à la page 3-14.)
AVERTISSEMENT
FWA16041
Si le témoin d’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint ou
dépasse 10 km/h (6 mi/h) ou si le témoind’avertissement s’allume ou clignote
pendant la conduite, le freinage se fait
de façon conventionnelle. Dans les cir-
constances ci-dessus ou si le témoin
d’alerte ne s’allume pas du tout, faire
preuve de prudence pour éviter que les
roues ne se bloquent lors d’un freinage
d’urgence. Faire contrôler le système de
freinage et les circuits électriques par un
concessionnaire Yamaha dès que pos-
sible.
FAUM3440
Témoin d’alerte de régime élevé du
compte-tours
Ce témoin clignote à 9500 tr/mn afin
d’avertir l’utilisateur que le régime du mo-
teur est sur le point d’entrer dans la zone de
régime élevé. Dès que le moteur a atteint
un régime de 10000 tr/mn, ce témoin s’al-
lume afin d’avertir l’utilisateur qu’il doit pas-
ser au rapport supérieur pour éviter d’en-
dommager le moteur.
Pour activer ou désactiver le témoin
d’alerte de régime élevé du compte-tours,
maintenir le bouton “INFO” enfoncé, mettre
la clé sur la position “ON” et, lorsque le té-
moin d’alerte de régime élevé du compte-
tours commence à clignoter, appuyer sur le
bouton “SELECT”.
N.B.


pour indiquer que la fonction est activée ou

désactivée.
ABS
U5D7F5F0.book Page 3 Wednesday, August 6, 2014 5:06 PM

COMMANDES ET INSTRUMENTS
3-4
3
FAUM3422
Bloc de compteurs multifonc-
tions
AVERTISSEMENT
FWA12423
Veiller à effectuer tout réglage du bloc
de compteurs multifonctions lorsque le
véhicule est à l’arrêt. Un réglage effec-
tué pendant la conduite risque de dis-
traire et augmente ainsi les risques d’ac-
cidents.Le bloc de compteurs multifonctions est
composé des éléments suivants :un compteur de vitesse
un compte-tours
une montre
un afficheur du niveau de carburant
un afficheur de la température du li-
quide de refroidissement
un écran du compteur kilométrique et
du totalisateur journalier
un écran multifonction
un dispositif embarqué de diagnostic
de pannes
N.B.Veiller à tourner la clé sur la position
“ON” avant d’utiliser les boutons “SE-
LECT”, “RESET” et “INFO”.
Lorsque la clé est tournée sur la posi-
tion “ON”, tous les segments de
l’écran du bloc de compteurs multi-
fonctions apparaissent quelques ins-
tants afin de tester le circuit électrique.
Le compteur de vitesse, le compte-
tours, l’afficheur du niveau de carbu-
rant et l’afficheur de la température du
liquide de refroidissement effectuent
alors un contrôle de l’écran et un mes-
sage d’accueil défile sur l’écran multi-
fonction.
Pour le modèle vendu au R.-U.
uniquement : Pour afficher la valeur en
miles plutôt qu’en kilomètres sur le
compteur de vitesse et les écrans

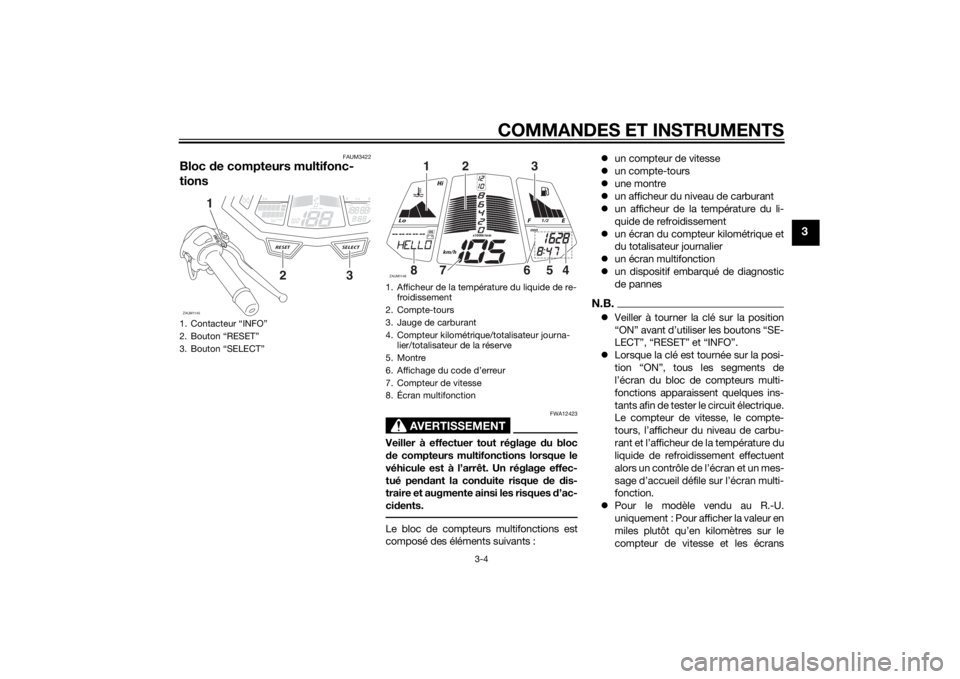

1. Contacteur “INFO”
2. Bouton “RESET”
3. Bouton “SELECT”ZAUM1145
SELECT
RESET
INFO
km/L/100kmMPG
km/h
MPH
Lo
1/2ODO
FTRIP
x1000r/min
OILOIL2
3
1
1. Afficheur de la température du liquide de re-
froidissement
2. Compte-tours
3. Jauge de carburant
4. Compteur kilométrique/totalisateur journa-
lier/totalisateur de la réserve
5. Montre
6.
7. Compteur de vitesse
8. Écran multifonctionZAUM1146
km/h
Lo
Hi
1/2ODO
x1000r/min
OIL1
2
3
4
5
6
7
8
U5D7F5F0.book Page 4 Wednesday, August 6, 2014 5:06 PM

COMMANDES ET INSTRUMENTS
3-5
3
multifonction, appuyer simultanément
sur les boutons “SELECT” et “RE-
SET”, mettre la clé sur la position
“ON”, puis relâcher les boutons. Ap-
puyer sur le bouton “SELECT” pour
passer des kilomètres aux miles, puis
sur le bouton “SELECT” pendant deux
secondes pour confirmer.
Compte-tours
Le compte-tours permet de contrôler la vi-
tesse de rotation du moteur et de maintenir
celle-ci dans la plage de puissance idéale.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compte-tours balaie le
cadran, puis retourne à zéro en guise de
test du circuit électrique.
ATTENTION
FCAM1150
Ne pas faire fonctionner le moteur dans
la zone de régime élevé du compte-
tours.
Zone de régime élevé : 10000 tr/mn et
au-delàMontre
La montre s’affiche lorsque la clé de
contact est tournée à la position “ON”.
Réglage de la montre1. Tourner la clé de contact sur “ON”.
2. Appuyer sur le bouton “SELECT” pen-
dant au moins deux secondes.
3. Une fois que l’affichage des heures
clignote, régler les heures en ap-
puyant sur le bouton “RESET”.4. Appuyer sur le bouton de sélection
“SELECT”. L’affichage des minutes se
met à clignoter.
5. Régler les minutes à l’aide du bouton
“RESET”.
6. Appuyer sur le bouton de sélection
“SELECT”, puis le relâcher pour que la
montre se mette en marche.
N.B.Lors du réglage des heures et des minutes,

pour augmenter la valeur par incrément de
un, ou maintenir le bouton enfoncé pour
augmenter la valeur en continu.Afficheur du niveau de carburant

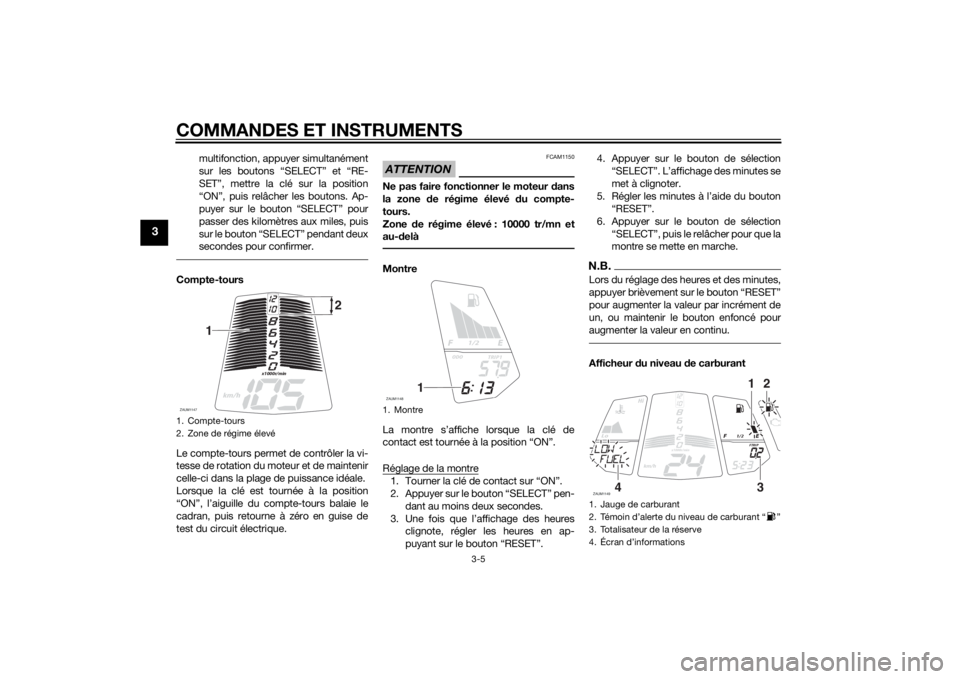

1. Compte-tours
2. Zone de régime élevéZAUM1147
km/h
x1000r/min
1
2
1. MontreZAUM1148
1/2
ODO
TRIP1
1
1. Jauge de carburant
2. Ž
3. Totalisateur de la réserve
4. ZAUM1149
km/h
Lo
Hi
1/2
FTRIP
x1000r/min
2
13
4
U5D7F5F0.book Page 5 Wednesday, August 6, 2014 5:06 PM
