Periodiek onderhoud en afstelling
6-30
6
DAUM1653
Achterbrugscharnierpunten
smeren
De achterbrugscharnierpunten moeten
worden gesmeerd door een Yamaha dealer
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
DAU23273
Voorvork controleren
De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10752]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10591
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te con-
troleren.
Aanbevolen smeermiddel:
Lithiumvet
ZAUM1186
UBR6D0D0.book Page 30 Wednesday, August 10, 2016 3:04 PM

Periodiek onderhoud en afstelling
6-31
6
DAU23285
Stuursysteem controleren
Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Breng het voorwiel van de grond. (Zie
pagina 6-37.) WAARSCHUWING!
Ondersteun de machine zorgvuldig
om omvallen en mogelijk letsel te
voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on-
derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
DAU23292
Controleren van wiellagers
De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
ZAUM1187
UBR6D0D0.book Page 31 Wednesday, August 10, 2016 3:04 PM

Periodiek onderhoud en afstelling
6-32
6
DAU23315
Accu
Een slecht onderhouden accu zal gaan cor-
roderen en verliest zijn lading snel. Het
elektrolytniveau, de aansluitpolen voor de
accukabels en de ligging van de ontluch-
tingsslang moeten worden gecontroleerd
voor iedere rit en volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema.
WAARSCHUWING
DWA10771
Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden na-
bij accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.
Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de
buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.
Zorg dat geen elektrolyt wordt ge-
morst op de aandrijfketting. Deze
raakt hierdoor aangetast, wat de le-
vensduur reduceert en tot ongeval-
len kan leiden.
HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om het elektrolytniveau te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
OPMERKING
Zorg dat de machine rechtop staat bij het
controleren van het elektrolytniveau.
2. Controleer het elektrolytniveau in de
accu.
OPMERKING
Het elektrolytniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.
3. Als de elektrolyt bij of beneden de
merkstreep voor minimumniveau
staat, vul dan gedistilleerd water bij tot
de merkstreep voor maximumniveau.
LET OP: Gebruik uitsluitend gedis-
tilleerd water, aangezien kraanwa-
ter mineralen bevat die schadelijk
zijn voor de accu.
[DCA10612]
4. Controleer de aansluitingen van de
accukabels, zet ze indien nodig vast
en corrigeer de ligging van de ontluch-
tingsslang.
Om de accu op te bergen
1. Verwijder de accu als de machine lan-
ger dan een maand niet wordt ge-
bruikt, laad de accu volledig bij en zet
deze dan weg op een koele en droge
plek. LET OP: Draai voordat u de
accu verwijdert de sleutel naar
1. Merkstreep maximumniveau
2. Merkstreep minimumniveau
1
2+UPPER
LOWER
ZAUM0106
UBR6D0D0.book Page 32 Wednesday, August 10, 2016 3:04 PM

Periodiek onderhoud en afstelling
6-33
6
“OFF” en haal dan eerst de negatie-
ve kabel en daarna de positieve ka-
bel los.
[DCA16303]
2. Als de accu langer dan twee maanden
wordt opgeborgen, moet het soortelijk
gewicht van de elektrolyt minstens
eens per maand worden gecontro-
leerd; laad de accu dan indien nodig
steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren. LET OP: Draai voordat u
de accu plaatst de sleutel naar
“OFF” en sluit vervolgens eerst de
positieve kabel en daarna de nega-
tieve kabel aan.
[DCA16841]
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de
accupolen en kijk of de ontluchtings-
slang de juiste ligging heeft, in goede
conditie verkeert en niet verstopt of af-
gekneld is. LET OP: Als het ontluch-
tingsslangetje zo wordt geplaatst
dat het frame wordt blootgesteld
aan elektrolyt of gas uit de accu,
kan externe en structurele schade
aan het frame ontstaan.
[DCA10602]DAUM3461
De zekeringen vervangen
De zekeringenkastjes met de zekeringen
voor afzonderlijke circuits bevinden zich
onder het bestuurderszadel. (Zie pagina
3-18.)
Vervang een zekering voor de afzonderlijke
circuits als volgt als deze is doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische
circuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampe-
rage dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorkomen.
[DWA15132]
OPMERKING
De boordgereedschapsset bevat een zeke-
ringentang. Gebruik de tang om een zeke-
ring te verwijderen en te plaatsen.
1. Zekeringenkastje
ZAUM1455
UBR6D0D0.book Page 33 Wednesday, August 10, 2016 3:04 PM

Periodiek onderhoud en afstelling
6-34
6
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische
circuit in om te zien of de apparatuur
werkt.4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
1. Koplampzekering
2. Zekering signaleringssysteem
3. Zekering ontstekingssysteem
4. Zekering radiatorkoelvinmotor
5. Hoofdzekering
6. Zekering ABS-regeleenheid
7. Reservezekering
8. Backup-zekering
9. Zekering van de ABS-solenoïdeklep
10.Zekering ABS-motor
Voorgeschreven zekeringen:
Hoofdzekering:
20.0 A
Zekering ontstekingssysteem:
7.5 A
Zekering signaleringssysteem:
7.5 A
Koplampzekering:
15.0 A
Zekering radiatorkoelvin:
5.0 A
Zekering ABS-regeleenheid:
10.0 A
Zekering ABS-motor:
30.0 A
Zekering van de ABS-solenoïde-
klep:
20.0 A
Backup-zekering:
10.0 A
ZAUM1231
10
303020
7
8
91010
157.5
207.5 7.515
5 20
5
7
12
3
45
6
UBR6D0D0.book Page 34 Wednesday, August 10, 2016 3:04 PM

Periodiek onderhoud en afstelling
6-35
6
DAU34242
Koplampgloeilamp vervangen
De koplampen op dit model hebben halo-
geen gloeilampen. Als een koplampgloei-
lamp is doorgebrand, laat deze dan door
een Yamaha dealer vervangen en laat in-
dien nodig de koplamplichtbundel afstel-
len.
DAU43234
Parkeerlichtgloeilamp vervangen
Dit model is voorzien van twee parkeerlich-
ten. Vervang een parkeerlichtgloeilamp als
volgt als deze is doorgebrand.
1. Verwijder de parkeerlichtfitting (samen
met de gloeilamp) door deze uit te
trekken.
2. Verwijder de defecte gloeilamp door
deze uit te trekken.
3. Steek een nieuwe gloeilamp in de fit-
ting.
4. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.
1. Parkeerlichtgloeilamp
UBR6D0D0.book Page 35 Wednesday, August 10, 2016 3:04 PM

Periodiek onderhoud en afstelling
6-36
6
DAU24182
Achterlicht/remlichtunit
Dit model is uitgerust met een LED-type
remlicht/achterlicht.
Als het remlicht/achterlicht niet gaat bran-
den, vraag dan een Yamaha dealer het
elektrisch circuit te testen.
DAU24205
Gloeilamp in richtingaanwijzer
vervangen
1. Verwijder de lamplens van de richting-
aanwijzer door de schroeven te verwij-
deren.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te draai-
en.
3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom
tot hij stuit.
4. Monteer de lamplens door de schroef
aan te brengen. LET OP: Draai de
schroef niet te vast, hierdoor kan de
lens breken.
[DCA11192]
1. Schroef
1. Gloeilamp richtingaanwijzer
ZAUM1223
UBR6D0D0.book Page 36 Wednesday, August 10, 2016 3:04 PM

Periodiek onderhoud en afstelling
6-37
6
DAUM3510
De gloeilamp van de kenteken-
verlichting vervangen
1. Verwijder de lampeenheid voor kente-
kenverlichting door de schroef los te
draaien.
2. Verwijder de gloeilampfitting van de
kentekenverlichting (samen met de
gloeilamp) door deze uit te trekken.
3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.
6. Monteer de lampeenheid voor kente-
kenverlichting door de schroef aan te
brengen.
DAU67131
Ondersteunen van de motorfiets
Dit model is niet voorzien van een midden-
bok, gebruik daarom onderhoudsstan-
daards bij het verwijderen van het voor- of
achterwiel of bij het uitvoeren van ander on-
derhoud waarbij de motorfiets rechtop
moet staan.
Controleer of de motorfiets stabiel en vlak
staat alvorens onderhoud te verrichten.
1. Gloeilampfitting kentekenverlichting
2. Kentekenverlichtingsunit
3. Schroef
ZAUM1190
2
3
1. Onderhoudsstandaard (voorbeeld)
1
UBR6D0D0.book Page 37 Wednesday, August 10, 2016 3:04 PM

Periodiek onderhoud en afstelling
6-38
6
DAU25872

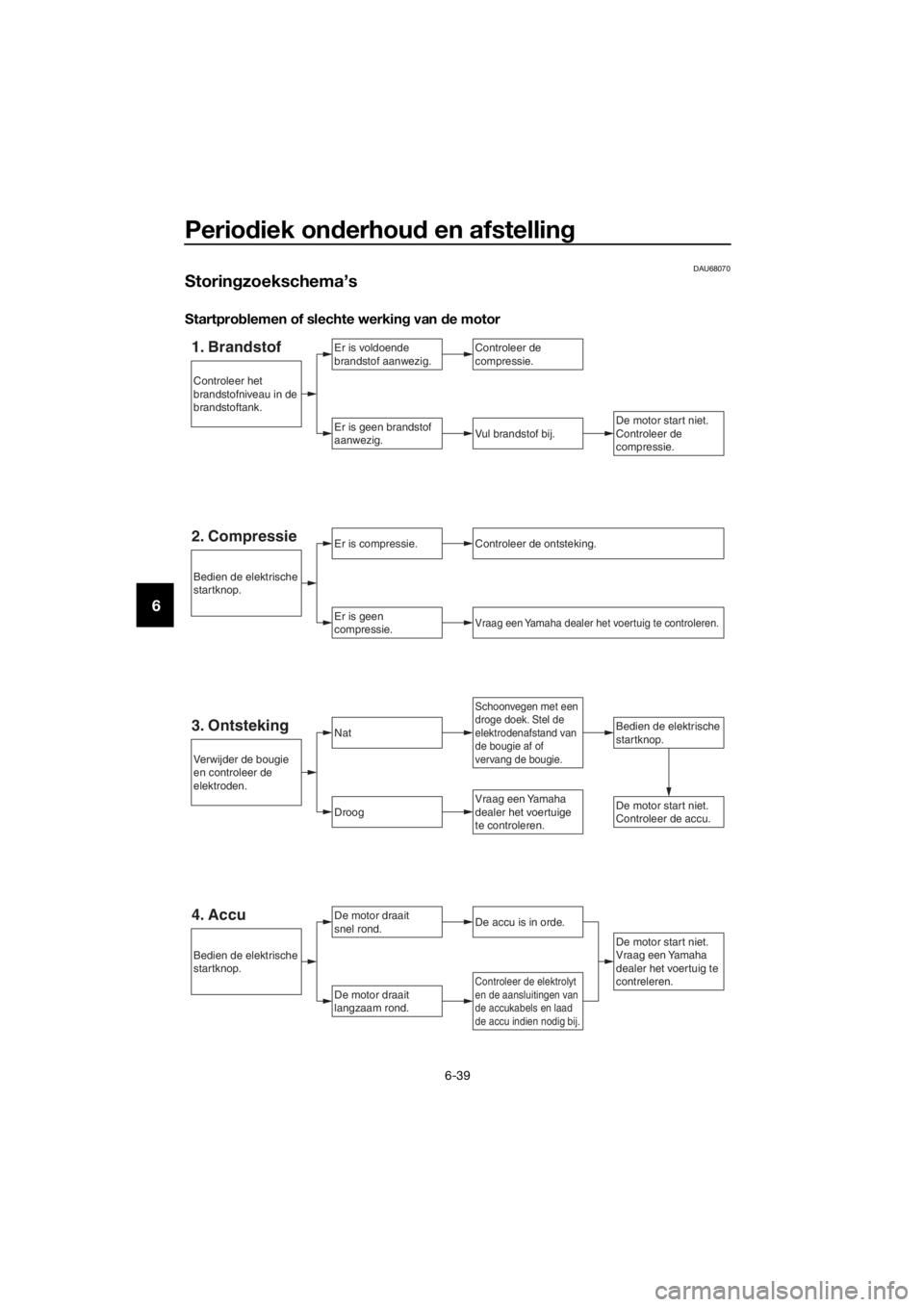

Problemen oplossen
Yamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over
het benodigde gereedschap en de ervaring
en vakkennis om het nodige onderhoud
aan de motorfiets correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15142
Rook niet tijdens het controleren van het
brandstofsysteem en let erop dat er
geen open vuur of vonken in de omge-
ving zijn, inclusief waakvlammen van
geisers of ovens. Benzine en benzine-
dampen kunnen vlam vatten of explode-
ren, met ernstig letsel of schade aan
eigendommen tot gevolg.
UBR6D0D0.book Page 38 Wednesday, August 10, 2016 3:04 PM

Periodiek onderhoud en afstelling
6-39
6
DAU68070
Storingzoekschema’s
Startproblemen of slechte werking van de motor
1. BrandstofEr is voldoende
brandstof aanwezig.Controleer de
compressie.
Er is geen brandstof
aanwezig.Vul brandstof bij.
De motor draait
snel rond.
De motor draait
langzaam rond.
Schoonvegen met een
droge doek. Stel de
elektrodenafstand van
de bougie af of
vervang de bougie.
Controleer de elektrolyt
en de aansluitingen van
de accukabels en laad
de accu indien nodig bij.
4. AccuDe accu is in orde.
De motor start niet.
Vraag een Yamaha
dealer het voertuig te
contreleren.
3. OntstekingNatBedien de elektrische
startknop.
DroogDe motor start niet.
Controleer de accu.
De motor start niet.
Controleer de
compressie.
Vraag een Yamaha
dealer het voertuige
te controleren.
Verwijder de bougie
en controleer de
elektroden.
Bedien de elektrische
startknop.
Controleer het
brandstofniveau in de
brandstoftank.
Er is compressie.
Er is geen
compressie.Vraag een Yamaha dealer het voertuig te controleren.
Controleer de ontsteking.
Bedien de elektrische
startknop.
2. Compressie
UBR6D0D0.book Page 39 Wednesday, August 10, 2016 3:04 PM
