YAMAHA YZF-R125 2020 Manuale duso (in Italian)

Manutenzione e regolazione periodiche
6-37
6
HAU67131
Come supportare il motociclo
Poiché questo modello non è equipaggiato
con un cavalletto centrale, utilizzare i caval-
letti per la manutenzione quando si toglie la
ruota anteriore e posteriore o si eseguono
altri lavori di manutenzione che richiedono
che il motociclo stia diritto.
Prima di iniziare qualsiasi lavoro di manu-
tenzione, controllare che il motociclo sia in
una posizione stabile ed in piano.
HAU25872
Ricerca ed eliminazione guasti
Sebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei
guasti durante il funzionamento. Eventuali
problemi nei sistemi di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida ra-
pida e facile per controllare questi impianti
vitali. Tuttavia, se il motociclo dovesse ri-
chiedere riparazioni, consigliamo di portar-
lo da un concessionario Yamaha, i cui
tecnici esperti sono in possesso degli at-
trezzi, dell’esperienza e delle nozioni ne-
cessari per l’esecuzione di una corretta
manutenzione del motociclo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
AVVERTENZA
HWA15142
Quando si controlla l’impianto del carbu-
rante, non fumare, ed accertarsi che non
ci siano fiamme libere o scintille nelle vi-
cinanze, comprese le fiamme pilota di
scaldaacqua o fornaci. La benzina o i va-
pori di benzina possono accendersi o
esplodere, provocando gravi infortuni o
danni materiali.
1. Cavalletto per manutenzione (esempio)
1
UB5GH1H0.book Page 37 Tuesday, August 6, 2019 5:18 PM

Manutenzione e regolazione periodiche
6-38
6
HAU86390

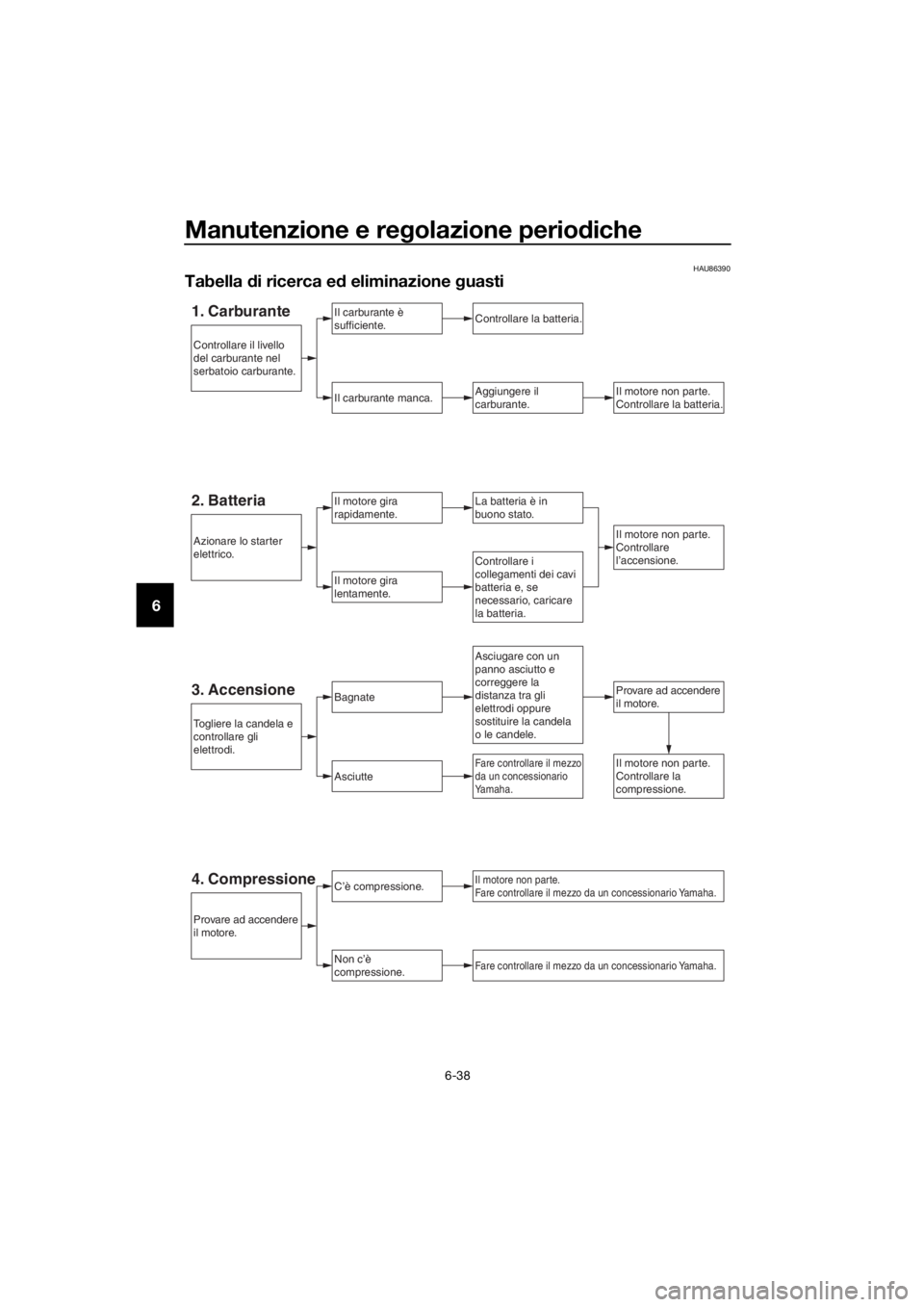

Tabella di ricerca ed eliminazione guasti
1. CarburanteIl carburante è
sufficiente.
Il carburante manca.
Controllare la batteria.
Aggiungere il
carburante.
Il motore gira
rapidamente.
Il motore gira
lentamente.
Provare ad accendere
il motore.
Il motore non parte.
Controllare la batteria.
2. BatteriaLa batteria è in
buono stato.
Il motore non parte.
Controllare
l’accensione.
3. AccensioneBagnate
Asciutte
C’è compressione.
Non c’è
compressione.
Il motore non parte.
Fare controllare il mezzo da un concessionario Yamaha.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte.
Controllare la
compressione.Fare controllare il mezzo
da un concessionario
Yamaha.
Togliere la candela e
controllare gli
elettrodi.
Azionare lo starter
elettrico.
Provare ad accendere
il motore.
Controllare il livello
del carburante nel
serbatoio carburante.
4. Compressione
Controllare i
collegamenti dei cavi
batteria e, se
necessario, caricare
la batteria.
Asciugare con un
panno asciutto e
correggere la
distanza tra gli
elettrodi oppure
sostituire la candela
o le candele.
UB5GH1H0.book Page 38 Tuesday, August 6, 2019 5:18 PM

Manutenzione e regolazione periodiche
6-39
6
HAU86430Surriscaldamento del motore
AVVERTENZA
HWAT1041
Non togliere il tappo radiatore quando il motore e il radiatore sono caldi. Liquido
bollente e vapore possono fuoriuscire sotto pressione e provocare lesioni gravi.
Ricordarsi di aspettare fino a quando il motore si è raffreddato.
Mettere un panno spesso, come un asciugamano, sul tappo radiatore, e poi gi-
rarlo lentamente in senso antiorario fino al fermo, per permettere alla pressione
residua di fuoriuscire. Quando cessa il sibilo, premere il tappo mentre lo si gira
in senso antiorario, e poi toglierlo.
NOTA
Se non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’ac-
qua del rubinetto, a patto che la si sostituisca al più presto possibile con il liquido refrige-
rante consigliato.
Attendere fino a
quando il motore si è
raffreddato.
Controllare il livello
del liquido refrigerante
nel serbatoio e nel
radiatore.Aggiungere liquido
refrigerante.
(Vedere NOTA.)
Il livello del liquido
refrigerante è corretto.
Non ci sono perdite.
Ci sono delle perdite.Il livello del liquido
refrigerante è basso.
Verificare che non ci
siano perdite nel
sistema di
raffreddamento.
Fare controllare e
riparare il sistema di
raffreddamento da un
concessionario Yamaha.
Accendere il motore. Se il motore si surriscalda
ancora, fare controllare e riparare il sistema di
raffreddamento da un concessionario Yamaha.
UB5GH1H0.book Page 39 Tuesday, August 6, 2019 5:18 PM

Pulizia e rimessaggio del motociclo
7-1
7
HAU37834
Verniciatura opaca, prestare at-
tenzione
ATTENZIONE
HCA15193
Alcuni modelli sono equipaggiati con
parti a verniciatura opaca. Prima della
pulizia del veicolo, si raccomanda di
consultare un concessionario Yamaha
per consigli sui prodotti da usare. L’uti-
lizzo di spazzole, prodotti chimici forti o
detergenti aggressivi per la pulizia di
queste parti può graffiare o danneggiar-
ne la superficie. Si raccomanda inoltre di
non applicare cera su nessuna parte con
verniciatura opaca.
HAU83443
Cura
La pulizia frequente e accurata del veicolo,
oltre a migliorarne l’aspetto, ne migliorerà
anche le prestazioni generali e prolungherà
la vita utile di molti componenti. Inoltre, il la-
vaggio, la pulizia e la lucidatura consenti-
ranno di ispezionare le condizioni del
veicolo con maggior frequenza. Lavare il
veicolo dopo averlo utilizzato sotto la piog-
gia o vicino al mare, poiché il sale è corro-
sivo per i metalli.
NOTA
Le strade delle zone soggette a forti
nevicate possono essere cosparse di
sale per evitare che ghiaccino. Questo
sale può rimanere sulle strade fino a
primavera inoltrata, per cui lavare il
lato inferiore e i componenti della par-
te ciclistica dopo aver utilizzato il vei-
colo in tali aree.
I prodotti per la cura e la manutenzio-
ne Yamaha originali sono venduti con
il marchio YAMALUBE in molti mercati
di tutto il mondo.
Per ulteriori consigli sulla pulizia, con-
sultare il proprio concessionario
Yamaha.
ATTENZIONE
HCA26280
Una pulizia inadeguata può causare
danni estetici e meccanici. Non utilizza-
re:
idropulitrici ad alta pressione o pu-
litrici a getto di vapore. L’eccessiva
pressione dell’acqua potrebbe cau-
sare la penetrazione d’acqua e il
deterioramento di cuscinetti ruote,
freni, guarnizioni della trasmissione
e dispositivi elettrici. Evitare appli-
cazioni con detergenti ad alta pres-
sione, come ad esempio quelle
disponibili negli autolavaggi a get-
toni.
UB5GH1H0.book Page 1 Tuesday, August 6, 2019 5:18 PM

Pulizia e rimessaggio del motociclo
7-2
7
prodotti chimici aggressivi, inclusi
detergenti per ruote fortemente
acidi, specialmente sulle ruote a
raggi o in magnesio.
prodotti chimici aggressivi, agenti
detergenti abrasivi o cera sui com-
ponenti con finitura satinata. Le
spazzole possono graffiare e dan-
neggiare la finitura satinata; utiliz-
zare solo spugne morbide o
asciugamani.
asciugamani, spugne o spazzole
contaminati da prodotti detergenti
abrasivi o prodotti chimici aggres-
sivi, come ad esempio solventi,
benzina, antiruggine, liquido freni,
antigelo, ecc.
Prima del lavaggio
1. Parcheggiare il veicolo lontano dalla
luce solare diretta e lasciare che si raf-
freddi. Ciò eviterà la formazione di
macchie d’acqua.
2. Controllare che tutti i tappi, i coperchi,
i connettori e gli elementi di connes-
sione elettrici siano ben installati.
3. Coprire l’estremità della marmitta con
un sacchetto di plastica e un elastico
robusto.
4. Prelavare le macchie ostinate, come
insetti o guano di uccello, con un
asciugamano bagnato per qualche
minuto.
5. Rimuovere la sporcizia della strada e
le macchie d’olio con un agente
sgrassante di qualità e una spazzola
con setole in plastica o una spugna.
ATTENZIONE: Non utilizzare agenti
sgrassanti sulle aree che necessita-
no di lubrificazione, come ad esem-
pio guarnizioni e perni ruota.
Seguire le istruzioni del prodotto.
[HCA26290]
Lavaggio
1. Sciacquare via ogni traccia di sgras-
satore e spruzzare il veicolo con un
tubo per innaffiare. Utilizzare solo la
pressione sufficiente per svolgere
l’operazione. Evitare di spruzzare ac-
qua direttamente nella marmitta, sul
pannello portastrumenti, nell’ingresso
dell’aria o all’interno di altre aree inter-
ne, come ad esempio i vani portaog-
getti sotto la sella.
2. Lavare il veicolo con un detergente
per auto di qualità miscelato con ac-
qua fresca e un asciugamano o una
spugna morbidi e puliti. Utilizzare uno
spazzolino usato o una spazzola con
setole in plastica per pulire i punti dif-
ficili da raggiungere. ATTENZIONE:
Se il veicolo è stato esposto al sale,
utilizzare acqua fredda. L’acqua
calda aumenterà le proprietà corro-
sive del sale.
[HCA26301]
3. Per i veicoli dotati di parabrezza: Puli-
re il parabrezza con un asciugamano o
una spugna morbidi inumiditi con ac-
qua e un detergente con pH neutro.
Se necessario, utilizzare un detergen-
te o un prodotto per lucidare specifico
per parabrezza di alta qualità per mo-
tocicli. ATTENZIONE: Mai utilizzare
prodotti chimici aggressivi per puli-
re il parabrezza. Inoltre, alcuni pro-
dotti per la pulizia della plastica
rischiano di graffiare il parabrezza;
pertanto, provare tutti i prodotti di
pulizia prima dell’applicazione ge-
nerale.
[HCA26310]
4. Sciacquare bene con acqua pulita. Ri-
muovere tutti i residui di detergente,
poiché potrebbero essere dannosi per
i componenti in plastica.
UB5GH1H0.book Page 2 Tuesday, August 6, 2019 5:18 PM

Pulizia e rimessaggio del motociclo
7-3
7
Dopo il lavaggio
1. Asciugare il veicolo con una pelle di
camoscio o un asciugamano assor-
bente, preferibilmente un panno in mi-
crofibra.
2. Per i modelli dotati di catena di tra-
smissione: Asciugare e successiva-
mente lubrificare la catena di
trasmissione per prevenire la ruggine.
3. Lucidare con un prodotto specifico le
superfici cromate, di alluminio e di ac-
ciaio inox. Con la lucidatura spesso si
possono eliminare le scoloriture pro-
vocate dal calore sugli impianti di sca-
rico di acciaio inox.
4. Applicare uno spray anticorrosione su
tutti i componenti in metallo, compre-
se le superfici cromate o nichelate.
AVVERTENZA! Non applicare spray
a base di silicone o d’olio sulle selle,
sulle manopole, sulle staffe poggia-
piedi in gomma o sui battistrada dei
pneumatici. In caso contrario, i
componenti diventeranno scivolosi,
con il rischio di causare la perdita di
controllo del veicolo. Pulire accura-
tamente le superfici di questi com-
ponenti prima di utilizzare il veicolo.
[HWA20650]
5. Trattare i componenti in gomma, vinile
e in plastica non verniciata con un ap-
posito prodotto per la loro cura.
6. Ritoccare i danneggiamenti di lieve
entità della vernice provocati dai sas-
si, ecc.
7. Passare una cera non abrasiva su tut-
te le superfici verniciate o utilizzare
uno spray per particolari per motocicli.
8. Terminata la pulizia, avviare il motore
e lasciarlo funzionare al minimo per
qualche minuto per fare asciugare
l’umidità residua.
9. Se la lente faro si è appannata, avviare
il motore e accendere il faro per ri-
muovere l’umidità.10. Lasciare asciugare completamente il
veicolo prima di rimessarlo o di coprir-
lo.
ATTENZIONE
HCA26320
Non applicare cera sui componenti
in gomma o in plastica non vernicia-
ta.
Non utilizzare prodotti abrasivi per
lucidare, onde evitare di logorare la
vernice.
Applicare spray e cera con parsi-
monia. In seguito, rimuovere il pro-
dotto in eccesso.
AVVERTENZA
HWA20660
Corpi estranei rimasti sui freni o sui
pneumatici possono far perdere il con-
trollo del veicolo.
Accertarsi che non ci sia lubrifican-
te o cera sui freni o sui pneumatici.
Se necessario, lavare i pneumatici
con acqua calda e un detergente
neutro.
Se necessario, pulire i dischi e le
pastiglie freno con detergente per
freni o acetone.
Prima di marciare a velocità eleva-
te, provare la capacità di frenata del
veicolo ed il suo comportamento in
curva.
UB5GH1H0.book Page 3 Tuesday, August 6, 2019 5:18 PM

Pulizia e rimessaggio del motociclo
7-4
7
HAU83472
Rimessa
Rimessare sempre il veicolo in un luogo fre-
sco e asciutto. Se necessario, proteggerlo
dalla polvere coprendolo con un telo per-
meabile. Accertarsi che il motore e l’im-
pianto di scarico si siano raffreddati prima
di coprire il veicolo. Se il veicolo resta spes-
so fermo per settimane tra un uso e l’altro,
si consiglia di utilizzare uno stabilizzatore
per carburante di qualità dopo ogni pieno.
ATTENZIONE
HCA21170
Se si rimessa il veicolo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.
Per prevenire la corrosione, evitare
scantinati umidi, ricoveri di animali
(in considerazione della presenza di
ammoniaca) e gli ambienti in cui
sono immagazzinati prodotti chimi-
ci forti.
Rimessa prolungata
Prima di rimessare il veicolo per un periodo
di tempo prolungato (60 giorni o più):
1. Eseguire tutte le riparazioni necessa-
rie e qualsiasi intervento di manuten-
zione in sospeso.
2. Seguire tutte le istruzioni nella sezione
Pulizia del presente capitolo.
3. Fare il pieno del serbatoio carburante,
aggiungendo lo stabilizzatore per car-
burante secondo le istruzioni del pro-
dotto. Far funzionare il motore per 5
minuti per distribuire il carburante trat-
tato in tutto l’impianto del carburante.
4. Per i veicoli muniti di rubinetto benzi-
na: Girare la leva rubinetto benzina in
posizione OFF.
5. Per i veicoli dotati di carburatore: Per
prevenire l’accumulo di depositi di
carburante, scaricare il carburantepresente nella vaschetta carburatore
in un contenitore pulito. Riserrare il
bullone drenaggio e versare di nuovo
il carburante nel serbatoio carburante.
6. Utilizzare un olio protettivo per il ri-
messaggio invernale del motore se-
guendo le istruzioni del prodotto per
proteggere i componenti interni del
motore dalla corrosione. Se l’olio pro-
tettivo per il rimessaggio del motore
non è disponibile, procedere come
segue per ciascun cilindro:
a. Togliere il cappuccio candela e la
candela.
b. Versare un cucchiaino da tè di olio
motore nel foro della candela.
c. Installare il cappuccio candela sul-
la candela e poi mettere la candela
sulla testa cilindro in modo che gli
elettrodi siano a massa. (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il
motore con lo starter. (In questo
modo la parete del cilindro si rico-
prirà di olio.) AVVERTENZA! Per
prevenire danneggiamenti o in-
fortuni provocati dalle scintille,
accertarsi di aver messo a mas-
sa gli elettrodi della candela
mentre si fa girare il motore.
[HWA10952]
e. Togliere il cappuccio candela e poi
installare la candela ed il cappuc-
cio candela.
7. Lubrificare tutti i cavi di comando, i
perni di guida, i pediali e tutte le leve,
nonché il cavalletto laterale e il caval-
letto centrale (se presente).
8. Controllare e ripristinare la pressione
pneumatico e poi sollevare il veicolo in
modo che tutte le ruote non tocchino
terra. Altrimenti, far girare le ruote di
poco una volta al mese in modo da
prevenire il danneggiamento locale
dei pneumatici.
UB5GH1H0.book Page 4 Tuesday, August 6, 2019 5:18 PM

Pulizia e rimessaggio del motociclo
7-5
7
9. Coprire l’uscita gas di scarico con un
sacchetto di plastica per prevenire la
penetrazione di umidità.
10. Rimuovere la batteria e caricarla com-
pletamente, oppure collegare un cari-
cabatteria mantenitore per mantenere
la carica ottimale della batteria.
ATTENZIONE: Verificare che la bat-
teria e il relativo caricabatteria sia-
no compatibili. Non caricare le
batterie VRLA con caricabatterie
convenzionali.
[HCA26330]
NOTA
Se la batteria verrà rimossa, caricarla
una volta al mese e conservarla in un
luogo temperato in cui la temperatura
sia di 0-30 °C (32-90 °F).
Per maggiori informazioni sulla carica
e sulla conservazione della batteria,
vedere pagina 6-32.
UB5GH1H0.book Page 5 Tuesday, August 6, 2019 5:18 PM

Caratteristiche tecniche
8-1
8
Dimensioni:
Lunghezza totale:
1990 mm (78.3 in)
Larghezza totale:
755 mm (29.7 in)
Altezza totale:
1140 mm (44.9 in)
Altezza alla sella:
820 mm (32.3 in)
Passo:
1325 mm (52.2 in)
Distanza da terra:
160 mm (6.30 in)
Raggio minimo di sterzata:
2.9 m (9.51 ft)
Peso:
Peso in ordine di marcia:
142 kg (313 lb)
Motore:
Ciclo di combustione:
4 tempi
Impianto di raffreddamento:
Raffreddato a liquido
Sistema di distribuzione:
SOHC
Numero di cilindri:
Monocilindro
Cilindrata:
124 cm³
Alesaggio × corsa:
52.0 × 58.6 mm (2.05 × 2.31 in)
Sistema di avviamento:
Avviamento elettrico
Olio motore:
Marca consigliata:
Gradi di viscosità SAE:
10W-40
Gradazione dell’olio motore consigliato:
API Service tipo SG o superiore, standard
JASO MA
Quantità di olio motore:
Cambio olio:
0.85 L (0.90 US qt, 0.75 Imp.qt)
Con rimozione dell'elemento filtro olio:
0.95 L (1.00 US qt, 0.84 Imp.qt)
Quantità di liquido refrigerante:
Serbatoio liquido refrigerante (fino al livello
massimo):
0.15 L (0.16 US qt, 0.13 Imp.qt)
Radiatore (tutto il circuito compreso):
0.49 L (0.52 US qt, 0.43 Imp.qt)
Carburante:
Carburante consigliato:
Benzina senza piombo (E10 accettabile)
Numero di ottano (RON):
95
Capacità del serbatoio carburante:
11 L (2.9 US gal, 2.4 Imp.gal)
Quantità di riserva carburante:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Iniezione carburante:
Corpo farfallato:
Sigla di identificazione:
B5G1 00
Gruppo motopropulsore:
Rapporti di riduzione:
1ª:
2.833 (34/12)
2ª:
1.875 (30/16)
3ª:
1.364 (30/22)
4ª:
1.143 (24/21)
5ª:
0.957 (22/23)
6ª:
0.840 (21/25)
Pneumatico anteriore:
Tipo:
Senza camera d'aria
Misura:
100/80-17M/C 52S
Produttore/modello:
MICHELIN PILOT STREET
Pneumatico posteriore:
Tipo:
Senza camera d'aria
Misura:
140/70-17M/C 66S
Produttore/modello:
MICHELIN PILOT STREET
Carico:
Carico massimo:
178 kg (392 lb)
UB5GH1H0.book Page 1 Tuesday, August 6, 2019 5:18 PM

Caratteristiche tecniche
8-2
8
(Peso totale del pilota, del passeggero, del
carico e degli accessori)
Freno anteriore:
Tipo:
Freno monodisco idraulico
Freno posteriore:
Tipo:
Freno monodisco idraulico
Sospensione anteriore:
Tipo:
Forcella telescopica
Sospensione posteriore:
Tipo:
Forcellone oscillante (sospensione
articolata)
Impianto elettrico:
Tensione impianto:
12 V
Batteria:
Modello:
GTZ4V
Tensione, capacità:
12 V, 3.0 Ah (10 HR)
Potenza lampadina:
Faro:
LED
Lampada stop/fanalino:
LED
Indicatore di direzione anteriore:
10.0 W
Indicatore di direzione posteriore:
10.0 W
Luce ausiliaria:
LED
Luce targa:
5.0 W
UB5GH1H0.book Page 2 Tuesday, August 6, 2019 5:18 PM
