stop start YAMAHA YZF-R125 2021 Instructieboekje (in Dutch)

Functies van instrumenten en bed ienin gselementen
3-12
3
5. Houd de “SELECT”-toets ingedrukt
om het geselecteerde teken te beves-
tigen. Het tweede teken begint te
knipperen. Herhaal dit proces voor
alle zes tekens. Na dat het zesde teken
is ingesteld, knipperen alle tekens
twee keer en wordt de instelfunctie
automatisch beëindigd.
Zelf dia gnosesysteem
Dit model is uitgerust met een zelfdiagno-
sesysteem voor diverse elektrische circuits.
Als in een van deze circuits een storing
wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en
geeft het display een foutcode weer.
Als het display foutcodes weergeeft, noteer
deze dan en vraag een Yamaha dealer om
het voertuig te controleren.
LET OP
DCA11591
Wanneer het display een foutco de aan-
g eeft, moet de machine zo spoe dig mo-
g elijk wor den gecontroleer d om
motorscha de te voorkomen.
DAU1234R
StuurschakelaarsLinks
Rechts
1. ZelfdiagnosesysteemZAUM1582
1
1. Dimlichtschakelaar/lichtsignaalschakelaar
“ / /PASS”
2. Richtingaanwijzerschakelaar “ / ”
3. Claxonschakelaar “ ”
1. Noodstopschakelaar “ / ”
2. Startknop “ ”ZAUM1583
1
2
3
ZAUM1584
1
2
UB5GD2D0.book Page 12 Monday, July 20, 2020 9:18 AM

Functies van instrumenten en bed ienin gselementen
3-13
3
DAU54203
Dimlichtschakelaar/lichtsi gnaalschake-
laar “ / /PASS”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
Als u een grootlichtsignaal wilt geven, drukt
u de schakelaar omla ag naar “PASS” terwijl
de koplampen op dimlicht staan.
DAU12461
Richtin gaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de rich-
tingaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is terugge-
keerd in de middenstand.
DAU12501
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12664
Noo dstopschakelaar “ / ”
Zet deze schakelaar op “ ” (run) alvorens
de motor te starten. Zet deze schakelaar
op “ ” (stop) om de motor uit te schakelen
in een noodgeval, zoals wanneer de machi-
ne omslaat of als de gaskabel blijft hangen.
DAU12713
Startknop “ ”
Druk deze knop in om via de startmotor de
motor rond te draaien. Zie pagina 5-2 voor
startinstructies voordat u de motor start.
DAU12823
Koppelin gshen delTrek om de aandrijflijn te ontkoppelen van
de motor, bijvoorbeeld om te schakelen, de
koppelingshendel in. Laat de hendel los om
de koppeling te laten aangrijpen, zodat ver-
mogen wordt overgebracht op het achter-
wiel.OPMERKINGVoor soepel schakelen moet de hendel snel
worden ingetrokken en langzaam worden
losgelaten. (Zie pagina 5-3.)1. KoppelingshendelZAUM1585
1
UB5GD2D0.book Page 13 Monday, July 20, 2020 9:18 AM

Functies van instrumenten en bed ienin gselementen
3-21
3

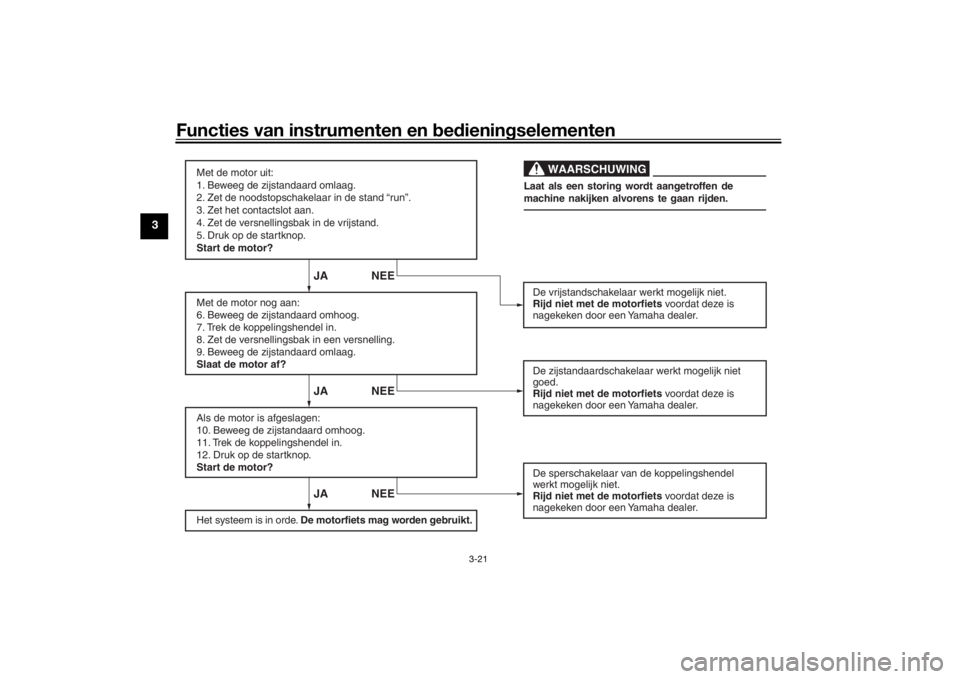

JA NEE JA NEE JA NEE
WAARSCHUWING
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. Zet de noodstopschakelaar in de stand “run”.
3. Zet het contactslot aan.
4. Zet de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
De vrijstandschakelaar werkt mogelijk niet.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Trek de koppelingshendel in.
8. Zet de versnellingsbak in een versnelling.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
De zijstandaardschakelaar werkt mogelijk niet
goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Trek de koppelingshendel in.
12. Druk op de startknop.
Start de motor? De sperschakelaar van de koppelingshendel
werkt mogelijk niet.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
Het systeem is in orde. De motorfiets mag worden gebruikt. Laat als een storing wordt aangetroffen de
machine nakijken alvorens te gaan rijden.
UB5GD2D0.book Page 21 Monday, July 20, 2020 9:18 AM

Gebruik en belan grijke rij-informatie5-2
5
DAU86690
De motor startenHet startspersysteem staat starten toe
wanneer:
 de versnellingsbak in de vrijstand
staat of
 de versnellingsbak in een versnelling
is geschakeld, de zijstandaard is op-
geklapt en de koppelingshendel is in-
getrokken.
Om de motor te starten1. Draai het contactslot naar ON en zet de noodstopschakelaar in de stand
“run”.
2. Controleer of de indicator en het/de waarschuwingslampje(s) enkele se-
conden oplichten en dan uitgaan. (Zie
pagina 3-2.)OPMERKINGStart de motor niet als het waarschu-
wingslampje motorstoring blijft bran-
den.
 Het ABS-waarschuwingslampje moet
gaan branden en aan blijven totdat de
machine een snelheid van 10 km/h
(6 mi/h) bereikt.
LET OP
DCA24110
Als een waarschuwin gs- of controle-
lampje niet werkt zoals hier boven be-
schreven, vraa g d an uw Yamaha d ealer
om de machine te controleren.3. Schakel de versnellingsbak in de vrij-
stand.
4. Start de motor door de startknop in te drukken.
5. Laat de startknop los als de motor start, of na 5 seconden. Wacht 10 se-
conden voordat u opnieuw op de
knop drukt om de accuspanning weer
te laten opbouwen.LET OP
DCA11043
Trek nooit snel op terwijl de motor no g
kou d is, d it verkort de levensd uur van de
motor!
DAU45312
OPMERKINGDit model is uitgerust met een hellings-
hoeksensor, waarbij de motor afslaat bij
kanteling. Schakel in dat geval het contact-
slot uit en weer in. Wanneer u dit niet, doet
zal de motor niet aanslaan, ook al probeert
de startmotor de motor op gang te brengen
na het indrukken van de startknop.
UB5GD2D0.book Page 2 Monday, July 20, 2020 9:18 AM

Periodiek on derhou d en afstelling
6-37
6
DAU86420

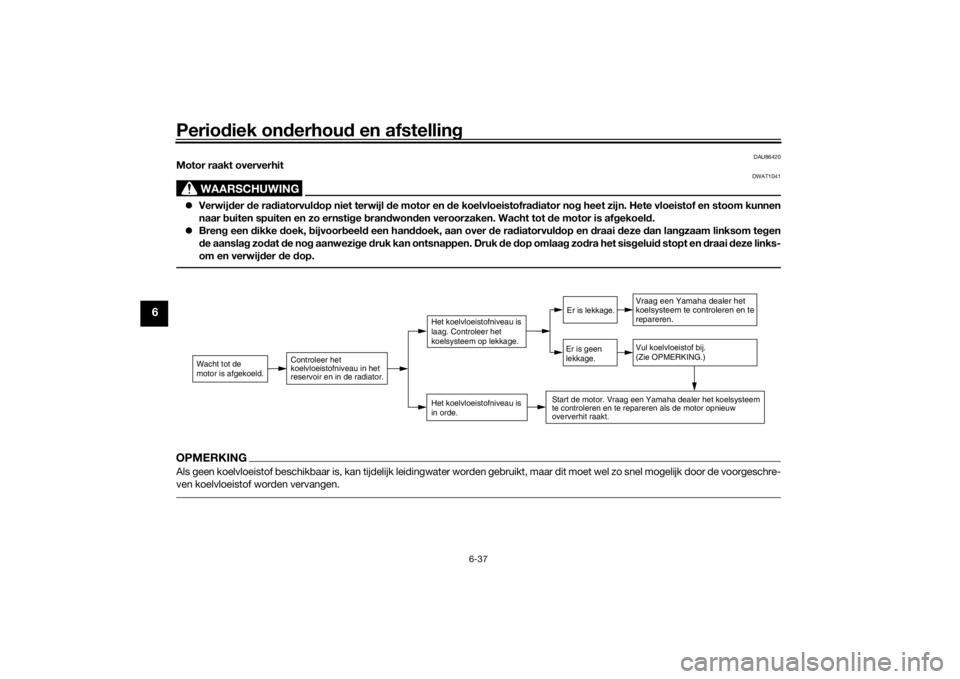

Motor raakt oververhit
WAARSCHUWING
DWAT1041
 Verwij der de ra diatorvul dop niet terwijl de motor en de koelvloeistofra diator no g heet zijn. Hete vloeistof en stoom kunnen
naar buiten spuiten en zo ernsti ge bran dwon den veroorzaken. Wacht tot de motor is af gekoel d.
 Bren g een dikke doek, bijvoor beel d een han ddoek, aan over de rad iatorvul dop en draai deze dan lan gzaam linksom te gen
d e aanslag zodat de no g aanwezi ge druk kan ontsnappen. Druk de dop omlaa g zo dra het sis gelui d stopt en d raai deze links-
om en verwij der de dop.OPMERKINGAls geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater wo rden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-
ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde.
Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
UB5GD2D0.book Page 37 Monday, July 20, 2020 9:18 AM

10-1
10
IndexAAandrijfketting, reinigen en smeren ...... 6-26
ABS ....................................................... 3-15
ABS-waarschuwingslampje .................... 3-3
Accu ...................................................... 6-30
Achterlicht/remlichtunit ......................... 6-33
Achterwielophanging, smeren .............. 6-29BBanden ................................................. 6-17
Bougie, controleren ................................ 6-9
Brandstof .............................................. 3-16
Brandstofverbruik, tips voor een
zuinig .................................................... 5-4CClaxonschakelaar ................................. 3-13
Contactslot/stuurslot .............................. 3-1
Controlelampje grootlicht ....................... 3-2
Controlelampje richting aanwijzers .......... 3-2
Controlelampjes en waarschuwingslampjes ........................ 3-2DDe motor starten ..................................... 5-2
Diagnosestekker ..................................... 9-2
Dimlichtschakelaar/lichtsignaalschakelaar ........................ 3-13FFilterbus ................................................ 6-10GGasgreep en gaskabel, controleren
en smeren ........................................... 6-27
Gereedschapsset.................................... 6-2
Gloeilamp richtingaanwijzer,
vervangen ........................................... 6-33 Gloeilamp van kentekenverlichting,
vervangen........................................... 6-34
IIdentificatienummers .............................. 9-1
Inrijperiode.............................................. 5-1KKabels, controleren en smeren ............ 6-26
Klepspeling ........................................... 6-17
Koelvloeistof ......................................... 6-13
Koppelingshendel................................. 3-13
Koppelingshendel, vrije slag afstellen ............................... 6-20LLuchtfilterelement en aftapslang,
vervangen en reinigen ........................ 6-15MMatkleur, let op ...................................... 7-1
Modelinformatiesticker ........................... 9-1
Motorolie en oliefilterelement ............... 6-11
Motor raakt oververhit .......................... 6-37
Multifunctionele meter ............................ 3-4NNoodstopschakelaar ............................ 3-13OOnderhoud ............................................. 7-1
Onderhoud, uitstootcontrolesysteem..... 6-3
Ondersteunen van de motorfiets .......... 6-34PParkeren ................................................. 5-4
Plaats van de onderdelen ....................... 2-1
Problemen oplossen ............................ 6-35RRegistratie van gegevens, voertuig ........ 9-2 Rem- en koppelingshendels,
controleren en smeren........................6-28
Rem- en schakelpedalen, controleren en smeren........................6-27
Remhendel ............................................3-14
Remlichtschakelaars .............................6-22
Rempedaal ............................................3-14
Remvloeistofniveau, controleren ..........6-23
Remvloeistof, verversen........................6-24
Richtingaanwijzerschakelaar.................3-13
SSchakelen ...............................................5-3
Schakellampje.........................................3-3
Schakelpedaal ......................................3-14
Serienummer motorblok .........................9-1
Smering en onderhoud, periodiek ..........6-4
Spanning aandrijfketting .......................6-24
Specificaties............................................8-1
Stallen .....................................................7-3
Startknop ..............................................3-13
Startspersysteem ..................................3-20
Stationair toerental................................6-16
Storingsindicatielampje (MIL)..................3-3
Storingzoekschema ..............................6-36
Stroomlijnpanelen, verwijderen en
aanbrengen...........................................6-8
Stuurschakelaars ..................................3-12
Stuursysteem, controleren ....................6-30TTankbeluchtingsslang en
overloopslang .....................................3-18
Tankdop ................................................3-16UUitlaatkatalysator ..................................3-18
UB5GD2D0.book Page 1 Monday, July 20, 2020 9:18 AM
