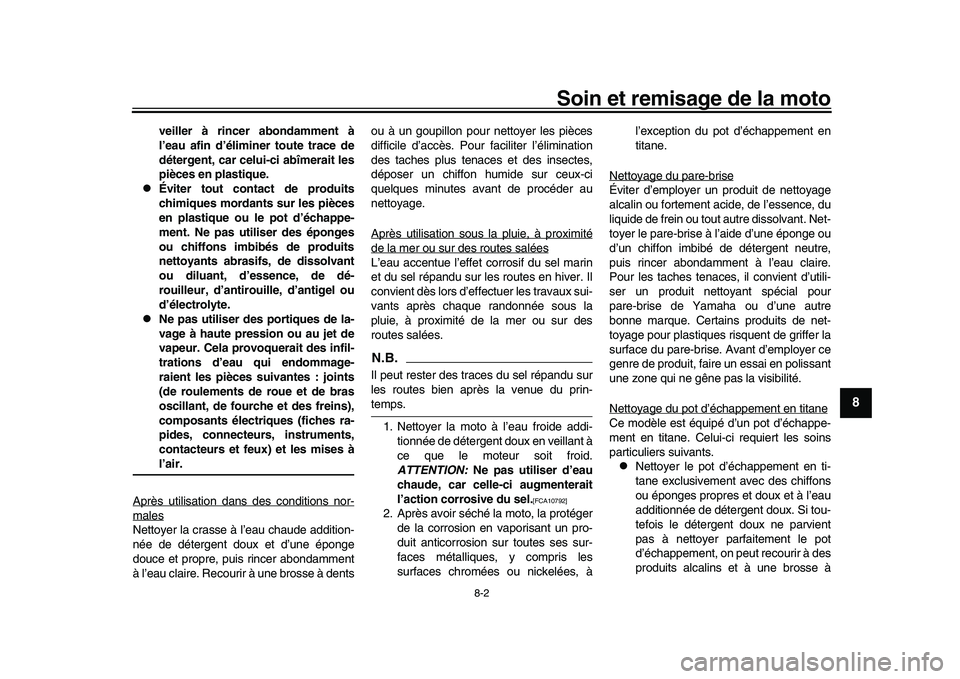

Soin et remisage de la moto
8-2
1
2
3
4
5
6
789
10
11
12
veiller à rincer abondamment à
l’eau afin d’éliminer toute trace de
détergent, car celui-ci abîmerait les
pièces en plastique.

Éviter tout contact de produits
chimiques mordants sur les pièces
en plastique ou le pot d’échappe-
ment. Ne pas utiliser des éponges
ou chiffons imbibés de produits
nettoyants abrasifs, de dissolvant
ou diluant, d’essence, de dé-
rouilleur, d’antirouille, d’antigel ou
d’électrolyte.

Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue et de bras
oscillant, de fourche et des freins),
composants électriques (fiches ra-
pides, connecteurs, instruments,
contacteurs et feux) et les mises àl’air.
Après utilisation dans des conditions nor-
malesNettoyer la crasse à l’eau chaude addition-
née de détergent doux et d’une éponge
douce et propre, puis rincer abondamment
à l’eau claire. Recourir à une brosse à dents ou à un goupillon pour nettoyer les pièces
difficile d’accès. Pour
faciliter l’élimination
des taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-ci
quelques minutes avant de procéder au
nettoyage.
Après utilisation sous la pluie, à proximité
de la mer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’e ffectuer les travaux sui-
vants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des
routes salées.N.B.Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-temps.
1. Nettoyer la moto à l’eau froide addi- tionnée de détergent doux en veillant à
ce que le moteur soit froid.
ATTENTION: Ne pas utiliser d’eau
chaude, car celle-ci augmenterait
l’action corrosive du sel.
[FCA10792]
2. Après avoir séché la moto, la protéger de la corrosion en vaporisant un pro-
duit anticorrosion sur toutes ses sur-
faces métalliques, y compris les
surfaces chromées ou nickelées, à l’exception du pot d’échappement en
titane.
Nettoyage du pare-brise
Éviter d’employer un produit de nettoyage
alcalin ou fortement acide, de l’essence, du
liquide de frein ou tout autre dissolvant. Net-
toyer le pare-brise à l’aide d’une éponge ou
d’un chiffon imbibé de détergent neutre,
puis rincer abondamment à l’eau claire.
Pour les taches tenaces, il convient d’utili-
ser un produit nettoyant spécial pour
pare-brise de Yamaha ou d’une autre
bonne marque. Certains produits de net-
toyage pour plastiques risquent de griffer la
surface du pare-brise. Avant d’employer ce
genre de produit, faire un essai en polissant
une zone qui ne gêne pas la visibilité.
Nettoyage du pot d’échappement en titaneCe modèle est équipé d’un pot d’échappe-
ment en titane. Celui-ci requiert les soins
particuliers suivants.
Nettoyer le pot d’échappement en ti-
tane exclusivement avec des chiffons
ou éponges propres et doux et à l’eau
additionnée de détergent doux. Si tou-
tefois le détergent doux ne parvient
pas à nettoyer parfaitement le pot
d’échappement, on peut recourir à des
produits alcalins et à une brosse à
2CR-9-F1.book 2 ページ ２０１５年８月２８日　金曜日　午後２時４１分

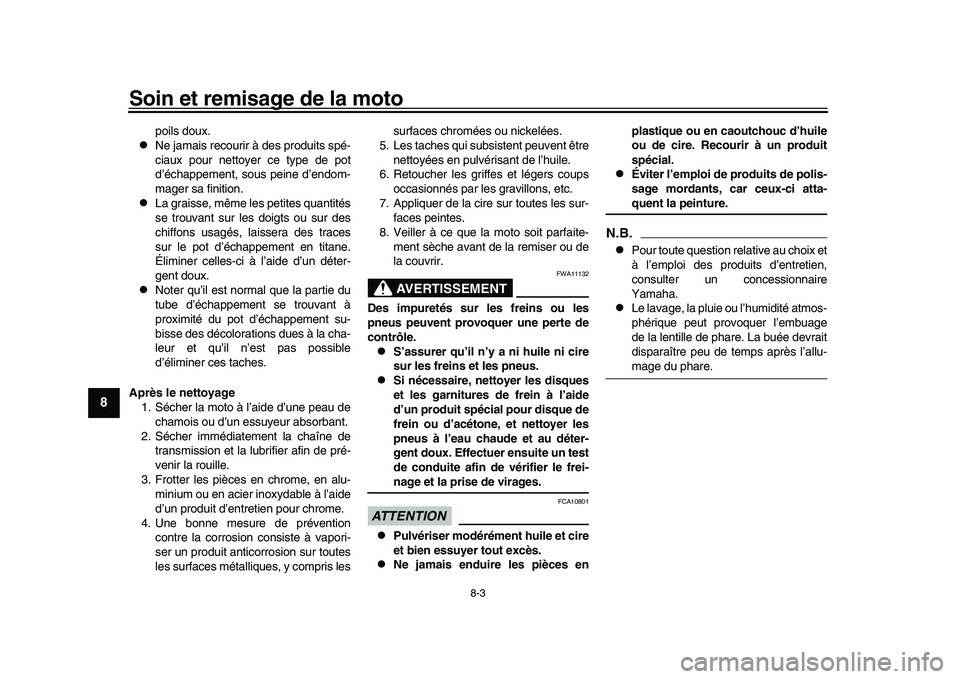

Soin et remisage de la moto
8-3
1
2
3
4
5
6
78
9
10
11
12
poils doux.

Ne jamais recourir à des produits spé-
ciaux pour nettoyer ce type de pot
d’échappement, sous peine d’endom-
mager sa finition.

La graisse, même les petites quantités
se trouvant sur les doigts ou sur des
chiffons usagés, laissera des traces
sur le pot d’échappement en titane.
Éliminer celles-ci à l’aide d’un déter-
gent doux.

Noter qu’il est normal que la partie du
tube d’échappement se trouvant à
proximité du pot d’échappement su-
bisse des décolorations dues à la cha-
leur et qu’il n’est pas possible
d’éliminer ces taches.
Après le nettoyage 1. Sécher la moto à l’aide d’une peau de chamois ou d’un essuyeur absorbant.
2. Sécher immédiatement la chaîne de transmission et la lubrifier afin de pré-
venir la rouille.
3. Frotter les pièces en chrome, en alu- minium ou en acier inoxydable à l’aide
d’un produit d’entretien pour chrome.
4. Une bonne mesure de prévention contre la corrosion consiste à vapori-
ser un produit anticorrosion sur toutes
les surfaces métalliques, y compris les surfaces chromées ou nickelées.
5. Les taches qui s ubsistent peuvent être
nettoyées en pulvérisant de l’huile.
6. Retoucher les griffes et légers coups occasionnés par les gravillons, etc.
7. Appliquer de la cire sur toutes les sur- faces peintes.
8. Veiller à ce que la moto soit parfaite-
ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT
FWA11132
Des impuretés sur les freins ou les
pneus peuvent provoquer une perte de
contrôle.
S’assurer qu’il n’y a ni huile ni cire
sur les freins et les pneus.

Si nécessaire, nettoyer les disques
et les garnitures de frein à l’aide
d’un produit spécial pour disque de
frein ou d’acétone, et nettoyer les
pneus à l’eau chaude et au déter-
gent doux. Effectue r ensuite un test
de conduite afin de vérifier le frei-nage et la prise de virages.
ATTENTION
FCA10801

Pulvériser modérément huile et cire
et bien essuyer tout excès.

Ne jamais enduire les pièces en plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.

Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-quent la peinture.
N.B.
Pour toute question relative au choix et
à l’emploi des produits d’entretien,
consulter un concessionnaire
Yamaha.

Le lavage, la pluie ou l’humidité atmos-
phérique peut provoquer l’embuage
de la lentille de phare. La buée devrait
disparaître peu de temps après l’allu-mage du phare.
2CR-9-F1.book 3 ページ ２０１５年８月２８日　金曜日　午後２時４１分

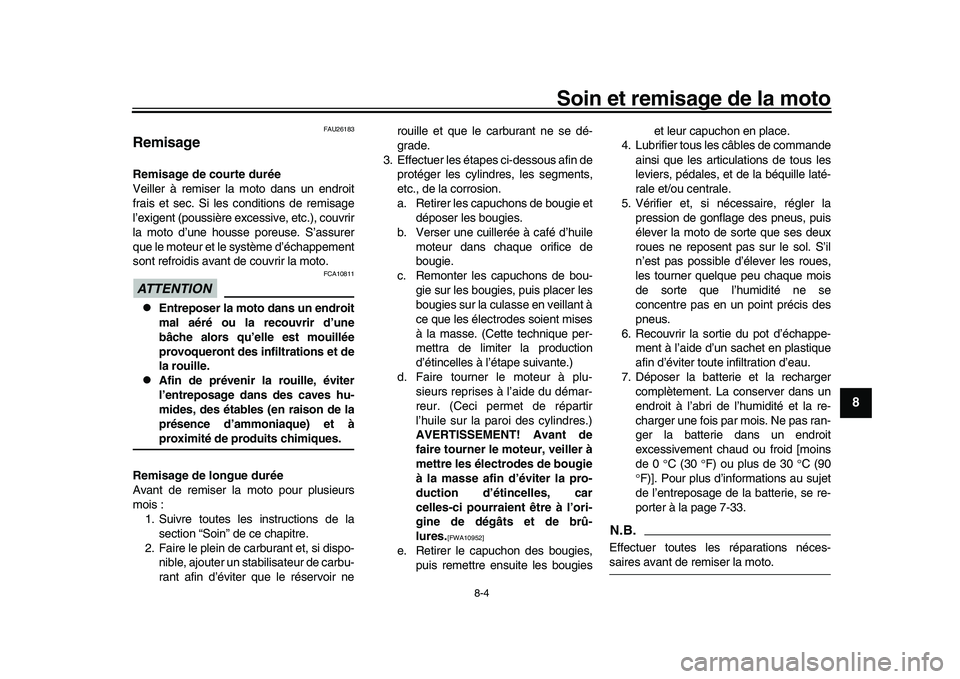

Soin et remisage de la moto
8-4
1
2
3
4
5
6
789
10
11
12
FAU26183
RemisageRemisage de courte durée
Veiller à remiser la mo to dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière exce ssive, etc.), couvrir
la moto d’une housse poreuse. S’assurer
que le moteur et le système d’échappement
sont refroidis avant de couvrir la moto.ATTENTION
FCA10811

Entreposer la moto dans un endroit
mal aéré ou la recouvrir d’une
bâche alors qu’elle est mouillée
provoqueront des infiltrations et de
la rouille.

Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et àproximité de produits chimiques.
Remisage de longue durée
Avant de remiser la moto pour plusieurs
mois : 1. Suivre toutes les instructions de la section “Soin” de ce chapitre.
2. Faire le plein de carburant et, si dispo- nible, ajouter un stabilisateur de carbu-
rant afin d’éviter que le réservoir ne rouille et que le carburant ne se dé-
grade.
3. Effectuer les étapes ci-dessous afin de protéger les cylindres, les segments,
etc., de la corrosion.
a. Retirer les capuchons de bougie et déposer les bougies.
b. Verser une cuillerée à café d’huile
moteur dans chaque orifice de
bougie.
c. Remonter les capuchons de bou-
gie sur les bougies, puis placer les
bougies sur la culasse en veillant à
ce que les électrodes soient mises
à la masse. (Cette technique per-
mettra de limiter la production
d’étincelles à l’étape suivante.)
d. Faire tourner le moteur à plu- sieurs reprises à l’aide du démar-
reur. (Ceci permet de répartir
l’huile sur la paroi des cylindres.)
AVERTISSEMENT! Avant de
faire tourner le moteur, veiller à
mettre les électrodes de bougie
à la masse afin d’éviter la pro-
duction d’étincelles, car
celles-ci pourraient être à l’ori-
gine de dégâts et de brû-
lures.
[FWA10952]
e. Retirer le capuchon des bougies,puis remettre ensuite les bougies et leur capuchon en place.
4. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers, pédales, et de la béquille laté-
rale et/ou centrale.
5. Vérifier et, si nécessaire, régler la pression de gonflage des pneus, puis
élever la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se
concentre pas en un point précis des
pneus.
6. Recouvrir la sortie du pot d’échappe- ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
7. Déposer la batterie et la recharger complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas ran-
ger la batterie dans un endroit
excessivement chaud ou froid [moins
de 0  C (30 F) ou plus de 30 C (90
 F)]. Pour plus d’informations au sujet
de l’entreposage de la batterie, se re-
porter à la page 7-33.
N.B.Effectuer toutes les réparations néces-saires avant de remiser la moto.
2CR-9-F1.book 4 ページ ２０１５年８月２８日　金曜日　午後２時４１分

9-1
1
2
3
4
5
6
7
89
10
11
12
Caractéristiques
FAU70620
Dimensions:Longueur hors tout: 2055 mm (80.9 in)
Largeur hors tout: 690 mm (27.2 in)
Hauteur hors tout: 1150 mm (45.3 in)
Hauteur de la selle:
855 mm (33.7 in) (YZF-R1)
860 mm (33.9 in) (YZF-R1M)
Empattement:
1405 mm (55.3 in)
Garde au sol: 130 mm (5.12 in)
Rayon de braquage minimum: 3.3 m (10.83 ft)Poids:Poids à vide:199 kg (439 lb) (YZF-R1)
200 kg (441 lb) (YZF-R1M)Moteur:Cycle de combustion:
4 temps
Circuit de refroidissement:
Refroidissement liquide
Dispositif de commande des soupapes: Double ACT
Disposition du ou des cylindres:
En ligne
Nombre de cylindres:
4 cylindres
Cylindrée: 998 cm
3
Alésage  course:
79.0  50.9 mm (3.11  2.00 in)
Taux de compression:
13.0 : 1
Système de démarrage: Démarreur électrique
Système de graissage: Carter humideHuile moteur:Marque recommandée:YAMALUBE
Type: Entièrement synthétique
Viscosités SAE:
10W-40, 15W-50
Classification d’huile moteur recommandée: API Service de type SG et au-delà, norme
JASO MA
Quantité d’huile moteur: Changement d’huile:
3.90 L (4.12 US qt, 3.43 Imp.qt)
Avec dépose du filtre à huile: 4.10 L (4.33 US qt, 3.61 Imp.qt)Quantité de liquide de refroidissement:Vase d’expansion (jusqu’au repère de niveau
maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiateur (circuit compris):
2.25 L (2.38 US qt, 1.98 Imp.qt)Filtre à air:Élément du filtre à air:Élément en papier huilé
Carburant:Carburant recommandé:Essence super sans plomb (essence-alco-
ol [E10] acceptable)
Capacité du réservoir:
17 L (4.5 US gal, 3.7 Imp.gal)
Quantité de la réserve: 3.0 L (0.79 US gal, 0.66 Imp.gal)Injection de carburant:Corps de papillon d’accélération:
Repère d’identification: 2CR1Bougie(s):Fabricant/modèle:NGK/LMAR9E-J
Écartement des électrodes: 0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:Humide, multidisqueTransmission:Taux de réduction primaire:
1.634 (67/41)
Transmission finale: Chaîne
Taux de réduction secondaire: 2.563 (41/16)
Type de boîte de vitesses:
Prise constante, 6 rapports
Rapport de démultiplication: 1
re:
2.600 (39/15)
2e: 2.176 (37/17)
2CR-9-F1.book 1 ページ ２０１５年８月２８日　金曜日　午後２時４１分

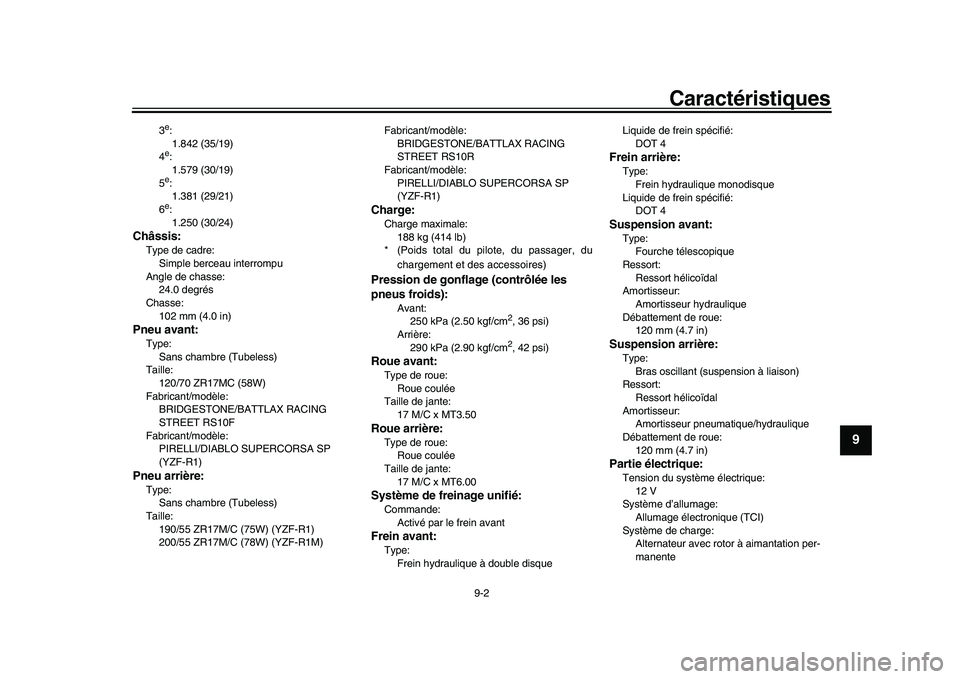

Caractéristiques
9-2
1
2
3
4
5
6
7
8910
11
12
3e:1.842 (35/19)
4e:
1.579 (30/19)
5e: 1.381 (29/21)
6e: 1.250 (30/24)
Châssis:Type de cadre: Simple berceau interrompu
Angle de chasse: 24.0 degrés
Chasse:
102 mm (4.0 in)Pneu avant:Type:Sans chambre (Tubeless)
Taille:
120/70 ZR17MC (58W)
Fabricant/modèle: BRIDGESTONE/BATTLAX RACING
STREET RS10F
Fabricant/modèle: PIRELLI/DIABLO SUPERCORSA SP
(YZF-R1)Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
190/55 ZR17M/C (75W) (YZF-R1)
200/55 ZR17M/C (78W) (YZF-R1M) Fabricant/modèle:
BRIDGESTONE/BATTLAX RACING
STREET RS10R
Fabricant/modèle: PIRELLI/DIABLO SUPERCORSA SP
(YZF-R1)
Charge:Charge maximale:188 kg (414 lb)
* (Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):
Avant:250 kPa (2.50 kgf/cm
2, 36 psi)
Arrière:
290 kPa (2.90 kgf/cm2, 42 psi)
Roue avant:Type de roue: Roue coulée
Taille de jante:
17 M/C x MT3.50Roue arrière:Type de roue:Roue coulée
Taille de jante:
17 M/C x MT6.00Système de freinage unifié:Commande:Activé par le frein avantFrein avant:Type:Frein hydrauliqu e à double disque Liquide de frein spécifié:
DOT 4
Frein arrière:Type:Frein hydraulique monodisque
Liquide de frein spécifié: DOT 4Suspension avant:Type:Fourche télescopique
Ressort: Ressort hélicoïdal
Amortisseur:
Amortisseur hydraulique
Débattement de roue: 120 mm (4.7 in)Suspension arrière:Type:
Bras oscillant (suspension à liaison)
Ressort: Ressort hélicoïdal
Amortisseur: Amortisseur pneumatique/hydraulique
Débattement de roue:
120 mm (4.7 in)Partie électrique:Tension du système électrique:12 V
Système d’allumage:
Allumage électronique (TCI)
Système de charge: Alternateur avec rotor à aimantation per-
manente
2CR-9-F1.book 2 ページ ２０１５年８月２８日　金曜日　午後２時４１分

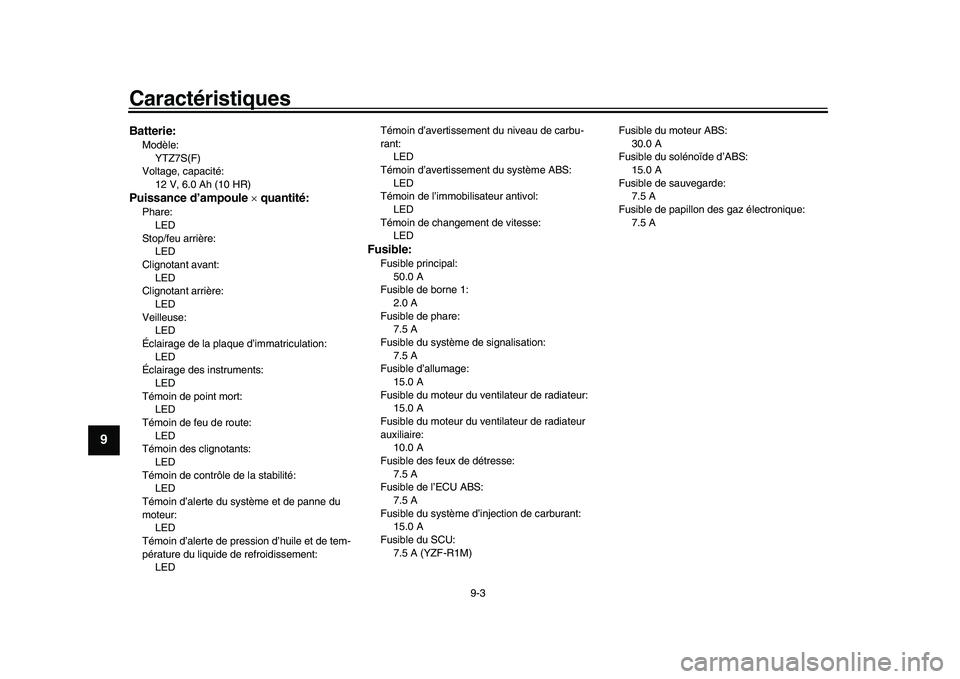

Caractéristiques
9-3
1
2
3
4
5
6
7
89
10
11
12
Batterie:Modèle: YTZ7S(F)
Voltage, capacité: 12 V, 6.0 Ah (10 HR)Puissance d’ampoule  quantité:Phare:
LED
Stop/feu arrière: LED
Clignotant avant: LED
Clignotant arrière:
LED
Veilleuse: LED
Éclairage de la plaque d’immatriculation: LED
Éclairage des instruments:
LED
Témoin de point mort: LED
Témoin de feu de route: LED
Témoin des clignotants:
LED
Témoin de contrôle de la stabilité: LED
Témoin d’alerte du système et de panne du
moteur: LED
Témoin d’alerte de pression d’huile et de tem-
pérature du liquide de refroidissement: LED Témoin d’avertissement du niveau de carbu-
rant:
LED
Témoin d’avertissement du système ABS: LED
Témoin de l’immobilisateur antivol:
LED
Témoin de changement de vitesse: LED
Fusible:Fusible principal:
50.0 A
Fusible de borne 1: 2.0 A
Fusible de phare: 7.5 A
Fusible du système de signalisation:
7.5 A
Fusible d’allumage: 15.0 A
Fusible du moteur du ventilateur de radiateur: 15.0 A
Fusible du moteur du ventilateur de radiateur
auxiliaire:
10.0 A
Fusible des feux de détresse:
7.5 A
Fusible de l’ECU ABS: 7.5 A
Fusible du système d’injection de carburant: 15.0 A
Fusible du SCU:
7.5 A (YZF-R1M) Fusible du moteur ABS:
30.0 A
Fusible du solénoïde d’ABS:
15.0 A
Fusible de sauvegarde: 7.5 A
Fusible de papillon des gaz électronique: 7.5 A
2CR-9-F1.book 3 ページ ２０１５年８月２８日　金曜日　午後２時４１分

10-1
1
2
3
4
5
6
7
8
91011
12

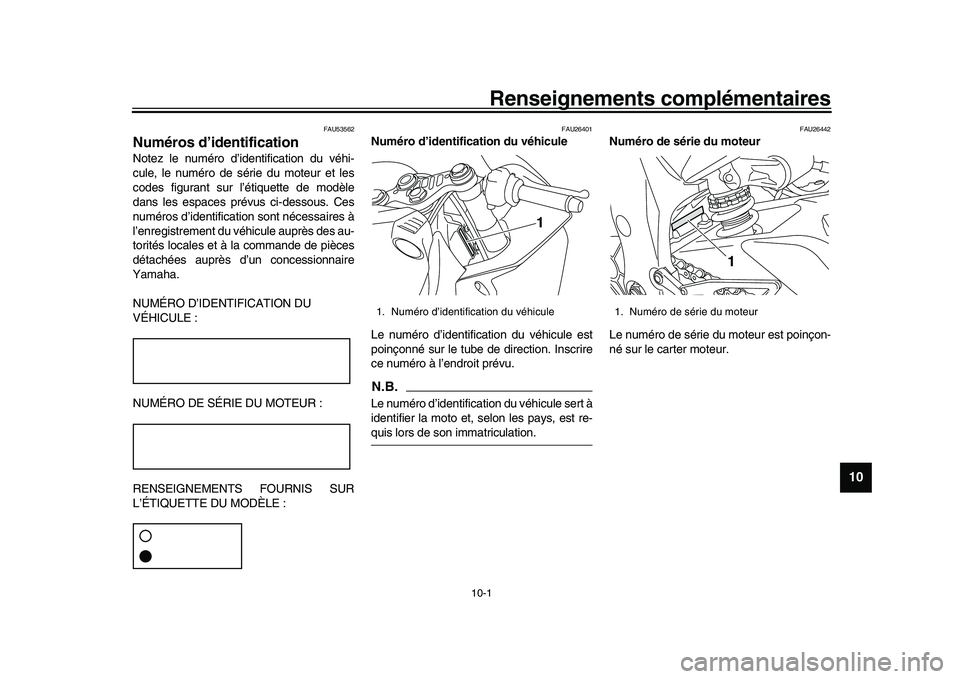

Renseignements complémentaires
FAU53562
Numéros d’identificationNotez le numéro d’identification du véhi-
cule, le numéro de série du moteur et les
codes figurant sur l’étiquette de modèle
dans les espaces prévus ci-dessous. Ces
numéros d’identification sont nécessaires à
l’enregistrement du véhicule auprès des au-
torités locales et à la commande de pièces
détachées auprès d’un concessionnaire
Yamaha.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
NUMÉRO DE SÉRIE DU MOTEUR :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26401
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
FAU26442
Numéro de série du moteur
Le numéro de série du moteur est poinçon-
né sur le carter moteur.
1. Numéro d’identification du véhicule
1
1. Numéro de série du moteur
1
2CR-9-F1.book 1 ページ ２０１５年８月２８日　金曜日　午後２時４１分

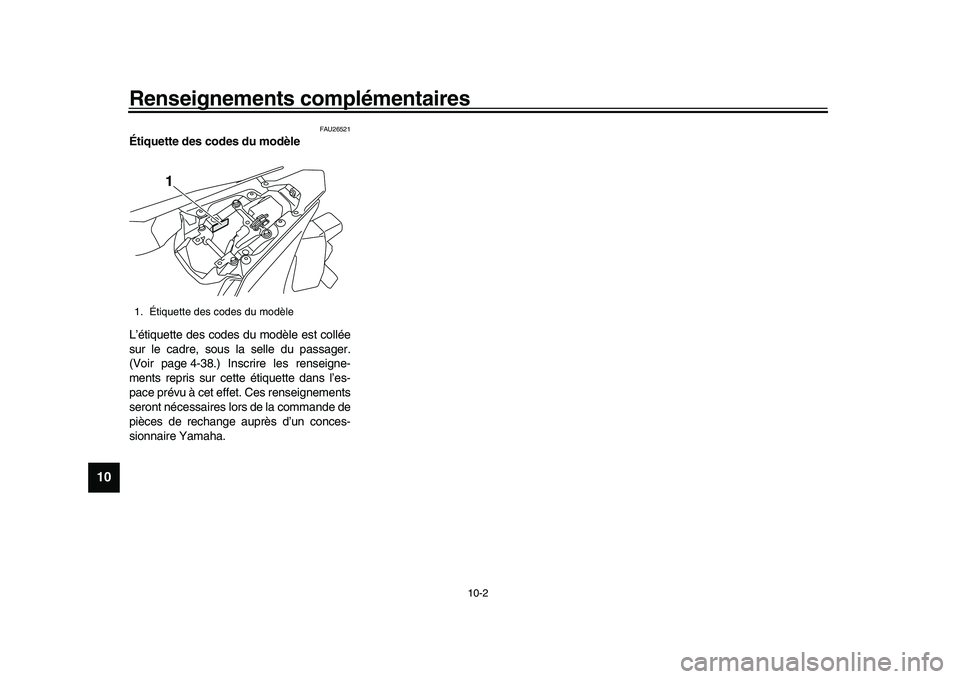

Renseignements complémentaires
10-2
1
2
3
4
5
6
7
8
910
11
12
FAU26521
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle du passager.
(Voir page 4-38.) Inscrire les renseigne-
ments repris sur cette étiquette dans l’es-
pace prévu à cet effet. Ces renseignements
seront nécessaires lors de la commande de
pièces de rechange aupr ès d’un conces-
sionnaire Yamaha.1. Étiquette des codes du modèle
1
2CR-9-F1.book 2 ページ ２０１５年８月２８日　金曜日　午後２時４１分

11-1
1
2
3
4
5
6
7
8
9
101112
Index
AAffichage, écran de menu........................ 4-15
Afficheur, écran principal ........................... 4-8
Avertisseur, contacteur .............................. 4-4BBatterie .................................................... 7-33
Béquille latérale ....................................... 4-48
Béquille latérale, contrôle et lubrification ............................................ 7-31
Bougies, contrôle ..................................... 7-12
Bras oscillant, lubrific ation des pivots ...... 7-31CCâbles, contrôle et lubrification ............... 7-29
Caches et carénages, dépose et repose ... 7-9
Caractéristiques......................................... 9-1
Caractéristiques particulières .................... 3-1
Carburant................................................. 4-35
Carburant, économies ............................... 6-4
CCU ......................................................... 4-39
Chaîne de transmission, nettoyage et
graissage ............................................... 7-28
Chaîne de transmission, tension ............. 7-27
Clignotants, contacteur .............................. 4-4
Combiné ressort-amorti sseur, réglage .... 4-43
Connecteur pour accessoire CC ............. 4-47
Consignes de sécurité ............................... 1-1
Contacteur à clé/serrure antivol................. 4-2
Contacteur Pass/LAP ................................ 4-4
Contacteurs à la poignée........................... 4-4
Contacteur Stop/Run/Start (arrêt/marche/démarrage) ....................... 4-5
Coupe-circuit d’allumage ......................... 4-48DDémarrage du moteur ............................... 6-1 Dépannage, schémas de diagnostic ....... 7-39
Direction, contrôle ................................... 7-32
Durite de mise à l’air du réservoir de
carburant et durite de trop-plein ............ 4-36
EEmbrayage, réglage de la garde du levier ..................................................... 7-23
Emplacement des éléments ...................... 2-1
Entretien du système de contrôle des
gaz d’échappement................................. 7-3
Entretiens et graissages périodiques ........ 7-5
Étiquette des codes du modèle ............... 10-2
EXUP ...................................................... 4-47FFeu stop, contacteurs.............................. 7-24
Feux de détresse, contacteur.................... 4-5
Filtre à air, élément ................................. 7-18
Fourche, contrôle .................................... 7-31
Fourche, réglage ..................................... 4-41
Frein, contrôle de la garde du levier........ 7-23
Frein, pédale ........................................... 4-33
Fusibles, remplacement .......................... 7-34GGlossaire ................................................... 3-3
Guide visuel des fonctions des systèmes
YRC ........................................................ 3-5HHuile moteur et cartouche du filtre à huile ...................................................... 7-13IImmobilisateur antivol ............................... 4-1
Inverseur feu de route/feu de
croisement .............................................. 4-4
JJeu des soupapes.................................... 7-19LLevier de frein .......................................... 4-32
Levier d’embrayage ................................. 4-31
Leviers de frein et d’embrayage, contrôle et lubrification...........................7-30
Liquide de frein, changement .................. 7-26
Liquide de frein, contrôle du niveau .........7-25
Liquide de refroidissement.......................7-15MMoteur, numéro de série ..........................10-1NNuméros d’identification ..........................10-1PPannes, diagnostic .................................. 7-38
Pédale de frein et sélecteur, contrôle et lubrification ............................................7-29
Pièces de couleur mate .............................8-1
Plaquettes de frein, contrôle .................... 7-24
Pneus....................................................... 7-20
Poignée des gaz, contrôle de la garde ....7-19
Poignée et câble des gaz, contrôle et
lubrification ............................................7-29
Pot catalytique ......................................... 4-37RRalenti du moteur, contrôle......................7-19
Rangement de documents.......................4-40
Remisage...................................................8-4
Réservoir de carburant, bouchon ............ 4-34
Rétroviseurs.............................................4-41
Rodage du moteur .....................................6-4
Roues ...................................................... 7-22
Roulements de roue, contrôle.................. 7-32
2CR-9-F1.book 1 ページ ２０１５年８月２８日　金曜日　午後２時４１分

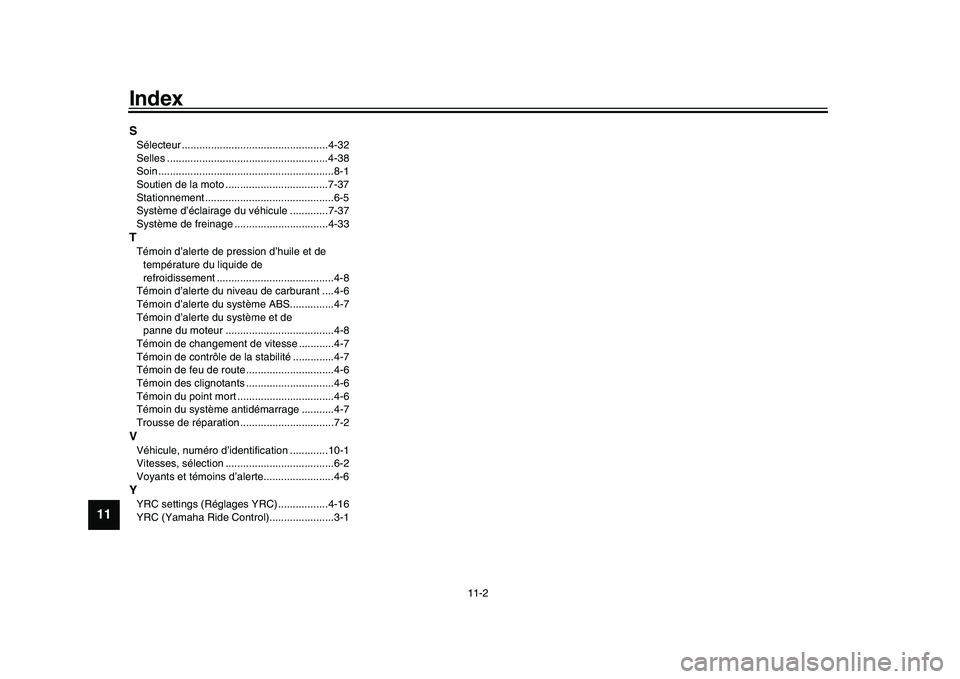

Index
11-2
1
2
3
4
5
6
7
8
9
1011
12
SSélecteur ..................................................4-32
Selles .......................................................4-38
Soin ............................................................8-1
Soutien de la moto ...................................7-37
Stationnement ............................................6-5
Système d’éclairage du véhicule .............7-37
Système de freinage ................................4-33TTémoin d’alerte de pression d’huile et de température du liquide de
refroidissement ........................................4-8
Témoin d’alerte du niveau de carburant ....4-6
Témoin d’alerte du système ABS...............4-7
Témoin d’alerte du système et de panne du moteur .....................................4-8
Témoin de changement de vitesse ............4-7
Témoin de contrôle de la stabilité ..............4-7
Témoin de feu de route ..............................4-6
Témoin des clignotants ..............................4-6
Témoin du point mort .................................4-6
Témoin du système antidémarrage ...........4-7
Trousse de réparation ................................7-2VVéhicule, numéro d’identification .............10-1
Vitesses, sélection .....................................6-2
Voyants et témoins d’alerte........................4-6YYRC settings (Réglages YRC) .................4-16
YRC (Yamaha Ride Control)......................3-1
2CR-9-F1.book 2 ページ ２０１５年８月２８日　金曜日　午後２時４１分
