YAMAHA YZF-R1M 2020 Bruksanvisningar (in Swedish)

Specialfunktioner
3-5
3
MAU66911

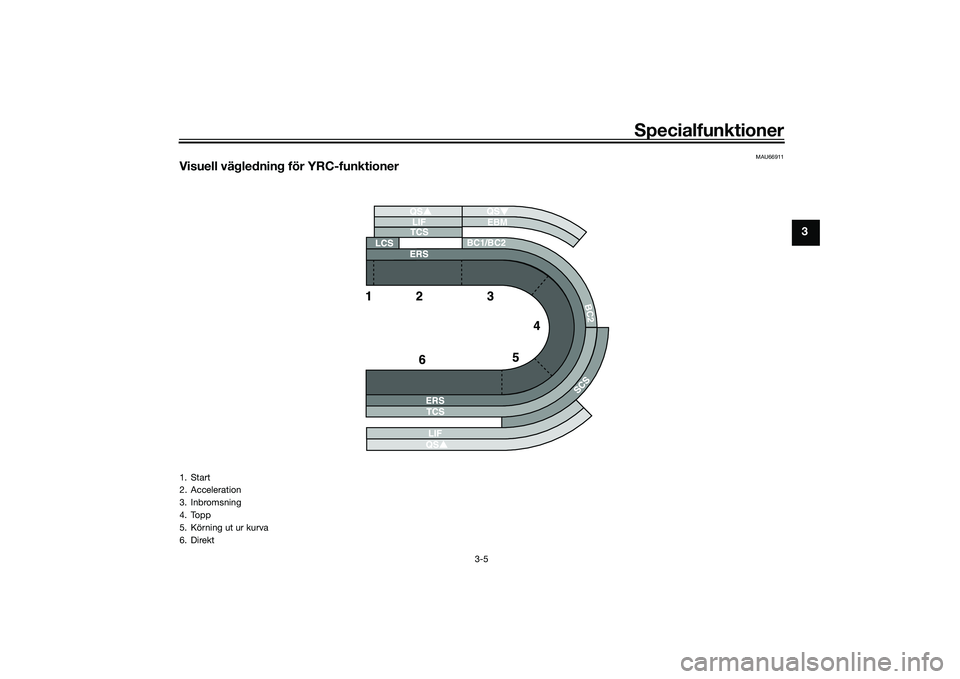

Visuell vägledning för YRC-funktioner
BC2
BC1/BC2EBM
1. Start
2. Acceleration
3. Inbromsning
4. Topp
5. Körning ut ur kurva
6. Direkt
UB3LM0M0.book Page 5 Wednesday, August 7, 2019 3:40 PM

Instrument och kontrollfunktioner
4-1
4
MAU1097A
StartspärrsystemDetta fordon är utrustat med ett startspärr-
system som förhindrar stöld genom att
återregistrera koderna i standardnycklarna.
Systemet består av följande: en kodåterregistreringsnyckel
 två standardnycklar
 en transponder (en i varje nyckel)
 en startspärrenhet (på fordonet)
 en ECU (på fordonet)
 en indikatorlampa för systemet (sidan
4-7)
Om nycklarna
Kodåterregistreringsnyckeln fungerar som
huvudnyckel. Den används för att registrera
koder i standardnycklarna. Förvara kodå- terregistreringsnyckeln på en säker plats.
Använd en standardnyckel vid normal an-
vändning.
När en reservnyckel eller omregistrering av
en nyckel krävs, ska du ta med fordonet
och huvudnyckeln samt återstående stan-
dardnycklar till en Yamaha-återförsäljare
för omregistrering.
TIPS
Håll standardnycklarna samt nycklar-
na till andra startspärrsystem borta
från kodåterregistreringsnyckeln.
 Håll andra nycklar för startspärrsys-
tem borta från huvudströmbrytaren
eftersom det kan ge upphov till signal-
störning.VIKTIGT
MCA11823
HÅLL REDA PÅ KODÅTERREGISTRE-
RINGSNYCKELN SÅ ATT DU INTE TAP-
PAR BORT DEN! KONTAKTA DIN
ÅTERFÖRSÄLJARE OM DU TAPPAR
BORT DEN! Om du förlorar kodåterre-
gistreringsnyckeln kan fordonet startas
med standardnycklarna. Det går dock
inte att registrera en ny standardnyckel.
Om alla nycklar går förlorade eller ska-
das måste hela startspärrsystemet by-
tas ut. Hantera därför nycklarna
försiktigt. 
Sänk inte ned dem i vatten.
 Utsätt dem inte för höga tempera-
turer.
 Placera dem inte i närheten av mag-
neter.
 Placera dem inte i närheten av före-
mål som avger elektriska signaler.
 Hantera dem varsamt.
 Slipa dem inte eller försök ändra på
dem.
 Ta inte isär dem.
 Sätt inte två nycklar för samma
startspärrsystem på samma nyck-
elring.
1. Kodåterregistreringsnyckel (rött grepp)
2. Standardnycklar (svart grepp)UB3LM0M0.book Page 1 Wednesday, August 7, 2019 3:40 PM

Instrument och kontrollfunktioner
4-2
4
MAU10474
Huvudströmbrytare/styrlåsReglaget för huvudströmbrytare/styrlås
hanterar tändningen och belysningen och
används även för att låsa styrningen. De oli-
ka lägena beskrivs nedan.TIPSFörsäkra dig om att du använder en stan-
dardnyckel (med svart grepp) för normal
användning av fordonet. För att minimera
risken att du tappar bort kodåterregistre-
ringsnyckeln (rött grepp) bör du hålla den i
säkert förvar och bara använda den för
kodåterregistrering.
MAU84031
ON (PÅ)
Ström matas till alla elektriska kretsar och
fordonets lampor tänds. Motorn kan star-
tas. Det går inte att ta ur nyckeln.
TIPSStrålkastarna slås på när motorn star-
tas.
 Lämna inte nyckeln i påslaget läge när
motorn inte är igång, då kan batteriet
laddas ur.
MAU10662
OFF (AV)
Alla elektriska system är avstängda. Det går
att ta ur nyckeln.
VARNING
MWA10062
Vrid aldrig nyckeln till läget “OFF” eller
“LOCK” när fordonet körs. Alla elsystem
stängs av om du gör det, vilket kan leda
till att du förlorar kontrollen över fordo-
net eller en olycka.
MAU73800
LOCK (LÅS)
Styrlåset är låst och alla elektriska system
är avstängda. Det går att ta ur nyckeln. För att låsa styrningen
1. Vrid styret helt och hållet till vänster.
2. Med nyckeln i läge “OFF”, tryck in den
och vrid den till “LOCK”.
3. Ta ur nyckeln.TIPSOm styrlåset inte låser sig, vrid styret lite
fram och tillbaka.
ON
OFF
LOCK
1. Tryck.
2. Vrid.12
UB3LM0M0.book Page 2 Wednesday, August 7, 2019 3:40 PM

Instrument och kontrollfunktioner
4-3
4
För att låsa upp styrningenTryck in nyckeln och vrid den till “OFF”.
MAU66055
Omkopplare på styrhandtagenVänsterHöger
1. Tryck.
2. Vrid.12
1. Ljusblink-/LAP-knapp “ /LAP”
2. Avbländningskontakt “ / ”
3. Varningsblinkersomkopplare “OFF/ ”
4. Signalknapp “ ”
5. Blinkersomkopplare “ / ”
1
2
54 3
1. Lägesomkopplare “MODE”
2. Uppknapp
3. Mittknapp
4. Nedknapp
1. Stopp/Kör/Start-knapp “ / / ”
2. Rullningshjul “ ”
1 2
3
4
1
2
UB3LM0M0.book Page 3 Wednesday, August 7, 2019 3:40 PM

Instrument och kontrollfunktioner
4-4
4
MAU66091
Ljusblink-/LAP-knapp “ /LAP”
Tryck på knappen när du vill blinka med
strålkastarna eller markera början på ett
varv när varvtidtagaren används.
MAU79872
Avbländningskontakt “ / ”
Ställ in kontakten på “ ” för helljus
och “ ” för halvljus.TIPSNär kontakten ställs in på halvljus tänds
bara den vänstra strålkastaren. Båda strål-
kastarna tänds när kontakten ställs in på
helljus.
MAU66040
Blinkersomkopplare “ / ”
För att blinka med höger blinkers, skjut
knappen till “ ”. För att blinka med vän-
ster blinkers, skjut knappen till “ ”. När du
släpper knappen återgår den till sitt mittlä-
ge. För att stänga av blinkningen, tryck in
knappen när den har återgått till sitt mittlä-
ge.
MAU66030
Signalknapp “ ”
Tryck in knappen för att ge ljudsignal.
MAU66060
Stopp/Kör/Start-knapp “ / / ”
Ställ in knappen på “ ” när du vill dra
igång motorn med startmotorn och tryck
sedan ned knappen mot “ ”. Se sidan 6-2
för startinstruktioner före start av motorn.
För knappen till läge “ ” för att stoppa
motorn i en nödsituation, exempelvis om
fordonet välter eller om gasreglaget hänger
sig.
MAU88272
Varningsblinkersomkopplare “OFF/ ”
Använd omkopplaren när du vill slå på var-
ningsblinkersen (alla blinkerslampor blinkar
samtidigt). Varningsblinkers används för att
påkalla uppmärksamhet för andra förare
om du har stannat med fordonet på platser
där du kan utgöra en trafikfara.
Varningsblinkersen kan bara slås på eller av
när nyckeln är i “ON”-läget. Du kan vrida
huvudströmbrytaren till läget “OFF” eller
“LOCK”, då fortsätter varningsblinkersen
att blinka. Vrid huvudströmbrytaren till läget
“ON” och använd varningsblinkersom-
kopplaren när du vill stänga av varnings-
blinkersen.
VIKTIGT
MCA10062
Använd inte varningsblinkers under nå-
gon längre tid om motorn inte är igång,
eftersom batteriet kan laddas ur.
MAU88400
Lägesomkopplare “MODE”
Använd lägesomkopplaren när du vill byta
YRC-läge eller redige ra PWR-, TCS-, SCS-
eller EBM-inställningarna via huvudskär-
men. Omkopplaren har tre knappar.
Uppknapp – tryck på knappen när du vill
öka värdet för den valda YRC-inställningen.
Mittknapp – tryck på knappen när du vill
bläddra från vänster till höger bland alterna-
tiven MODE, PWR, TCS, SCS och EBM.
Nedknapp – tryck på knappen när du vill
minska värdet för den valda YRC-inställ-
ningen.TIPS Mittknappen används även när du vill
aktivera starthjälpssystemet. Håll mitt-
knappen intryckt när LCS-ikonen vi-
sas i grått. LCS-ikonen blinkar och
lyser vit när systemet har aktiverats.
 Dragkraftssystemet kan bara stängas
av via huvudskärmen. Välj TCS med
mittknappen och håll uppknappen in-
UB3LM0M0.book Page 4 Wednesday, August 7, 2019 3:40 PM

Instrument och kontrollfunktioner
4-5
4
tryckt tills TCS OFF visas. Använd
nedknappen när du vill aktivera drag-
kraftssystemet igen.
 När TCS inaktiveras, inaktiveras även
SCS-, LCS- och LIF-systemen i alla
YRC-lägen.
 Se “YRC Setting” på sidan 4-15 för
mer information om hur du anpassar
YRC-lägen och justerar inställningar
för YRC-alternativ.
MAU66100
Rullningshjul “ ”
När huvudskärmen är inställd på STREET
MODE kan du använda rullningshjulet när
du vill bläddra bland och återställa alterna-
tiv på informationsskärmen.
När huvudskärmen är inställd på TRACK
MODE kan du använda rullningshjulet när
du vill bläddra bland och återställa alterna-
tiv på informationsskärmen eller aktivera
varvtidtagaren.
När skärmen har ändrats till MENU-skär-
men kan du använda rullningshjulet när du
vill navigera bland inställningsmoduler och
ändra inställningar.
Använd rullningshjulet på följande sätt.
Vrid upp – vrid hjulet uppåt när du vill
bläddra uppåt/åt vänster eller öka ett in-
ställningsvärde. Vrid ned
– vrid hjulet nedåt när du vill
bläddra nedåt/åt höger eller minska ett in-
ställningsvärde.
Kort tryckning – tryck kortvarigt in hjulet
när du vill ange och bekräfta val.
Lång tryckning - tryck in hjulet i en sekund
om du vill återställa ett alternativ på infor-
mationsskärmen eller öppna och stänga
MENU-skärmen.
TIPS Mer information om huvudskärmen
och dess funktioner finns på sidan
4-8.
 Mer information om MENU-skärmen
och hur du ändrar inställningar finns
på sidan 4-14.
MAU4939H
Indikeringslampor och varnings-
lampor
MAU88280
Indikeringslampor för blinkers “ ” och
“”
Indikeringslamporna blinkar när motsva-
rande blinkerslampa blinkar.1. Varningslampa för bränslenivå “ ”
2. Varningslampa för oljetryck och
kylvätsketemperatur “ ”
3. Varningslampa för reservsystem “ ”
4. Indikatorlampa för stabilitetskontroll “ ”
5. Växlingsindikator “ ”
6. Indikeringslampa för helljus “ ”
7. ABS varningslampa “ ”
8. Felindikeringslampa “ ”
9. Indikeringslampa för högerblinkers “ ”
10.Indikeringslampa för vänsterblinkers “ ”
11.Indikeringslampa för neutralläge “ ”
12.Indikeringslampa för startspärrsystem “ ”
ABS
1 2
GPSN
LCSQS
LIF 2
ODO123456 TRIP-1
1234.5
1000 r/min
km
km
km/h
10:
00
MODE-APWR 1TCS 3SCS 2EBM 1T-2
5
12
6
7
9
8
1012
11
3
4
UB3LM0M0.book Page 5 Wednesday, August 7, 2019 3:40 PM

Instrument och kontrollfunktioner
4-6
4
MAU88300
Indikeringslampa för neutralläge “ ”
Denna indikeringslampa tänds när växeln
ligger i friläge.
MAU88310
Indikeringslampa för helljus “ ”
Denna indikeringslampa tänds när helljuset
slås på.
MAU88320
Varningslampa för bränslenivå “ ”
Denna varningslampa tänds när bränsleni-
vån sjunker under cirka 3.0 L (0.79 US gal,
0.66 Imp.gal). När detta inträffar bör du tan-
ka så snart som möjligt.
Varningslampans elektriska krets kan kon-
trolleras genom att du slår på fordonet. Var-
ningslampan ska tändas i några sekunder
och sedan släckas.TIPSOm varningslampan inte tänds, fortsätter
att lysa efter tankning eller blinkar upprepa-
de gånger ska du låta en Yamaha-återför-
säljare kontrollera fordonet.
MAU88330
Felindikeringslampa (MIL) “ ”
Lampan tänds eller blinkar om ett problem
avkänns i motorn eller något annat styrsys-
tem i fordonet. Låt en Yamaha-återförsälja-
re kontrollera det inbyggda diagnostiksystemet om det inträffar. Var-
ningslampans elektriska krets kan kontrol-
leras genom att du slår på strömmen till
fordonet. Lampan ska tändas i några sek-
under och sedan släckas. Om lampan inte
tänds när strömmen till fordonet slås på el-
ler om den fortsätter att lysa ska du låta en
Yamaha-återförsäljare
kontrollera fordonet.
VIKTIGT
MCA26820
Om MIL börjar blinka ska du minska mo-
torvarvtalet för att förhindra skador på
avgassystemet.TIPSMotorn övervakas av det inbyggda diag-
nostiksystemet som avkänner försämringar
eller fel i emissionssystemet. På grund av
specifikationen kan MIL tändas eller blinka
om fordonet ändras, underhållet brister
samt om motorcykeln används för mycket
eller på fel sätt. Följ dessa försiktighetsåt-
gärder för att förhindra detta.
 Försök inte ändra programvaran i mo-
torns styrenhet.
 Montera inte elektriska tillbehör som
kan orsaka störningar i styrenheten.
 Använd inte eftermarknadstillbehör el-
ler delar som fjädringar, tändstift, in-
sprutare, avgassystem osv. 
Ändra inte drivlinans specifikationer
(kedja, kedjehjul, fälgar, däck osv.).
 Ta inte bort eller ändra på O2-sens-
orn, luftinsugssystemet eller avgasens
delar (katalysatorer, EXUP osv.).
 Underhåll drivkedjan på rätt sätt.
 Använd rätt däcktryck.
 Se till att bromspedalen har rätt höjd
för att förhindra motstånd i bakbrom-
sen.
 Använd inte fordonet på fel sätt. Till
exempel upprepad eller överdriven
öppning och stängning av gasen, täv-
lingskörning, sladdar, wheelies, kör-
ning med halv koppling osv.
MAU88342
ABS-varningslampa “ ”
Vid normal användning tänds ABS-var-
ningslampan när fordonet slås på och
slocknar när du kört i en hastighet av
10 km/h (6 mi/h) eller högre.TIPSOm varningslampan inte fungerar så som
beskrivs ovan eller om den tänds när du kör
kanske ABS inte fungerar på rätt sätt. Låt
en Yamaha-återförsäljare kontrollera fordo-
net så fort som möjligt.
UB3LM0M0.book Page 6 Wednesday, August 7, 2019 3:40 PM

Instrument och kontrollfunktioner
4-7
4
VARNING
MWA16043
Om ABS-varningslampan inte slocknar
efter 10 km/h (6 mi/h) eller om varnings-
lampan tänds under körning:  Var extra försiktig så att du undvi-
ker att hjulen låser sig vid nöd-
bromsningar.
 Låt en Yamaha-återförsäljare kon-
trollera fordonet så fort som möj-
ligt.
MAU67433
Växelindikatorns lampa “ ”
Indikatorlampan tänds när det är dags att
växla upp. Motorvarvtalet vid vilket lampan
tänds eller släcks kan justeras. (Se sidan
4-24.)TIPSLampan bör tändas i några sekunder och
sedan slockna när fordonet startas. Om
lampan inte tänds elle r om den fortsätter att
lysa ska du låta en Yamaha-återförsäljare
kontrollera fordonet.
MAU88350
Indikeringslampa för startspärrsystem
“”
När huvudströmbrytaren har stängts av och
30 sekunder har gått, blinkar indikerings-
lampan för att visa att startspärrsystemet är
aktiverat. Efter 24 timmar kommer indike-
ringslampan att sluta blinka, men start-
spärrsystemet är fortfarande aktiverat.TIPSLampan bör tändas i några sekunder och
sedan slockna när fordonet startas. Om
lampan inte tänds elle r om den fortsätter att
lysa ska du låta en Yamaha-återförsäljare
kontrollera fordonet.Transponderstörningar
Om startspärrsystemets indikatorlampa
blinkar sakta 5 gånger och därefter snabbt
2 gånger, kan det bero på transponderstör-
ningar. Om detta inträffar, försök följande. 1. Se till att inga andra startspärrnycklar befinner sig i närheten av huvudbryta-
ren.
2. Använd kodåterregistreringsnyckeln för att starta motorn.
3. Om motorn startar, stäng av den igen och försök starta motorn med en stan-
dardnyckel. 4. Om du inte kan starta motorn med nå-
gon av standardnycklarna tar du for-
donet och de 3 nycklarna till en
Yamaha-återförsäljare för omregistre-
ring.
MAU88390
Indikator för stabilitetskontroll “ ”
Indikatorn tänds när TCS-, SCS- eller LIF-
systemet har kopplats in. Den tänds även
om TCS är inställt på “OFF” eller om TCS-
systemet inaktiveras under körning.TIPSLampan bör tändas i några sekunder och
sedan slockna när fordonet startas. Om
lampan inte tänds elle r om den fortsätter att
lysa ska du låta en Yamaha-återförsäljare
kontrollera fordonet.
MAU88362
Varningslampa för oljetryck och
kylvätsketemperatur “ ”
Varningslampan tänds när motoroljetrycket
är lågt eller kylvätsketemperaturen är hög.
Om det inträffar ska du stoppa motorn
omedelbart.TIPS När fordonet slås på ska lampan tän-
das och lysa tills motorn har startats.
UB3LM0M0.book Page 7 Wednesday, August 7, 2019 3:40 PM

Instrument och kontrollfunktioner
4-8
4
Om ett fel identifieras kommer lampan
att tändas och oljetrycksikonen blin-
kar.VIKTIGT
MCA22441
Om varningslampan för oljetryck och
kylvätska inte slocknar när motorn har
startat eller om den tänds när motorn är
igång ska du omedelbart stoppa fordo-
net och motorn.
 Varningsikonen för kylvätsketem-
peratur tänds om motorn överhet-
tas. Låt motorn svalna. Kontrollera
kylvätskenivån (se sidan 7-38).
 Varningsikonen för oljetryck tänds
om motoroljetrycket är lågt. Kon-
trollera oljenivån (se sidan 7-14).
 Om varningslampan förblir tänd ef-
ter det att motorn fått svalna och du
har kontrollerat att oljan har rätt
nivå ska du lå ta e n Yamaha-återför-
säljare kontrollera fordonet. Fort-
sätt inte att använda fordonet!
MAU88370
Varningslampa för reservsystem “ ”
Varningslampan tänds om ett fel avkänns i
ett system som inte gäller motorn.
TIPSLampan bör tändas i några sekunder och
sedan slockna när fordonet startas. Om
den inte gör det ska du låta en Yamaha-
återförsäljare kontrollera fordonet.
MAU79285
DisplayHuvudskärmen har två visningslägen,
STREET MODE och TRACK MODE. De
flesta funktioner kan ses i båda lägena,
men layouten varierar en aning. Följande al-
ternativ finns på skärmen.
 Hastighetsmätare
 Varvräknare
 Informationsdisplay
 Visning för växelläge
 Indikator för främre bromstryck
 Accelerationsindikator
 Skärm för YRC-inställning MO-
DE/PWR/TCS/SCS/EBM
 Skärm för YRC-inställning
LCS/QS/LIF/BC
 ERS-indikator (YZF-R1M)
 GPS-indikator (CCU-utrustade mo-
deller)
 Loggindikator (CCU-utrustade model-
ler)
 Klocka
 Toppvarvsindikator
 Varvtidtagare
 Olika varningsikoner
 Varning om felläge “Err”
UB3LM0M0.book Page 8 Wednesday, August 7, 2019 3:40 PM

Instrument och kontrollfunktioner
4-9
4
TIPSDen här modellen har en TFT LCD-skärm
för hög kontrast och läsbarhet vid olika ljus-
förhållanden. På grund av tekniken är det
dock vanligt att ett litet antal pixlar är inak-
tiva.STREET MODETRACK MODE
VARNING
MWA18210
Stoppa fordonet innan du ändrar några
inställningar. Du kan distraheras om du
ändrar inställningar när du kör vilket
ökar risken för en olycka.
Hastighetsmätare
Hastighetsmätaren visar fordonets körhas-
tighet.TIPSDisplayen kan växlas mellan att visa kilo-
meter och miles. Se “Unit” på sidan 4-22.Varvräknare
Varvräknaren visar motorvarvtalet som
mäts genom vevaxelns rotationshastighet
och anges i varv per minut (v/min).TIPS
I TRACK MODE startar varvräknaren
på 8000 v/min.
 I STREET MODE kan varvräknaren
färganpassas och den har en topp-
varvsindikator som kan aktiveras och
inaktiveras.VIKTIGT
MCA10032
Undvik att varva motorn över det röda
fältet på varvräknaren.
Rött fält: 14000 v/min och överInformationsdisplay
Detta område på huvudskärmen används
för att visa information om körningen, till
exempel avläsningar för luft- och kylvätske-
1. YRC-alternativ LCS/QS/LIF/BC
2. Hastighetsmätare
3. GPS-indikator (CCU-utrustade modeller)
4. Loggindikator (CCU-utrustade modeller)
5. Klocka
6. Toppvarvsindikator
7. Indikator för främre bromstryck
8. Accelerationsindikator
9. Visning för växelläge
10.ERS-indikator (YZF-R1M)
11.YRC-alternativ MODE/PWR/TCS/SCS/EBM
12.Informationsdisplay
13.Varvräknare
1
2
GPS
N
LCS
QS
LIF 2
ODO
123456
TRIP-1
1234.5
1000 r/min
km
km
km/h
10:
00
MODE-
APWR
1
TCS
3
SCS
2
EBM
1
T-2
6
11 978
3
1
10
25
4
13
12
1. YRC-alternativ LCS/QS/LIF/BC
2. Varvtidtagare
3. GPS-indikator (CCU-utrustade modeller)
4. Loggindikator (CCU-utrustade modeller)
5. Klocka
6. Visning för växelläge
7. Informationsdisplay
8. ERS-indikator (YZF-R1M)
9. YRC-alternativ MODE/PWR/TCS/SCS/EBM
10.Hastighetsmätare
11.Varvräknare
N
12
12 34
LAP 01
ODO
km
123456
LATEST
1000 r/min
km/h
123
km/h
123
GEAR
GPS
LCS
QS
LIF
10
:
00
MODE-
APWR
1
TCS
3
SCS
2
EBM
1
T-2
29
1
8
1110
2
6
7
3
5
4
UB3LM0M0.book Page 9 Wednesday, August 7, 2019 3:40 PM
