Funções dos controlos e instrumentos
4-48
4
NOTAAo rodar o ajustador da força de recuo na
direção (b), este pode rodar para além das
especificações indicadas; contudo, esses
ajustes são ineficazes e podem danificar a
suspensão.Força amortecedora de compressão lentaRode a cavilha ajustadora na direção (a)
para aumentar a força amortecedora de
compressão.
Rode a cavilha ajustadora na direção (b)
para diminuir a força amortecedora de
compressão.
Para afinar a força amortecedora de com-
pressão, rode o ajustador na direção (a) até
parar e, em seguida, conte os estalidos na
direção (b).
NOTA Ao rodar o ajustador da força amorte-
cedora na direção (a), a posição de 0
estalidos e a posição de 1 estalido po-
dem ser idênticas.
 Ao rodar o ajustador da força amorte-
cedora na direção (b), este pode dar
estalidos para além das especifica- ções indicadas; contudo, esses ajus-
tes são ineficazes e podem danificar a
suspensão.
Para YZF-R1M
O modelo está equipado com a suspensão
de corrida eletrónica ÖHLINS.
Força amortece
dora de recuo e força
amortece dora de compressão
As forças amortecedoras de compressão e
de recuo são controladas eletronicamente
e podem ser reguladas a partir do ecrã ME-
NU. Consulte ERS na página 4-20 para ob-
ter informações sobre como ajustar estes
pontos de afinação.
Pré-carga da mola
O ajuste da pré-carga da mola é efetuado
manualmente. 1. Desaperte a contraporca.
2. Rode a porca ajustadora na direção (a) para aumentar a pré-carga da mo-
la. Rode a porca ajustadora na dire-
ção (b) para diminuir a pré-carga da
mola.
O ponto de afinação da pré-carga da
mola é definido medindo a distância
A. Quanto maior a distância A, maior
Ponto
de afinação da força amorte-
ced ora de compressão rápi da
Mínimo (suave): 5.5 volta(s) na direção (b)
Normal:
3 volta(s) na direção (b)
Máximo (dura): 0 volta(s) na direção (b)
1. Cavilha ajustadora da força amortecedora
de compressão lenta
Ponto de afinação da força amorte-
ced ora de compressão lenta
Mínimo (suave): 18 estalido(s) na direção (b)
Normal: 12 estalido(s) na direção (b)
Máximo (dura):
1 estalido(s) na direção (b)
1
(a) (b)
UB3LP0P0.book Page 48 Monday, August 5, 2019 1:31 PM

Funções dos controlos e instrumentos
4-49
4
será a pré-carga da mola; quanto
mais curta for a distância A, menor
será a pré-carga da mola.
 Utilize a chave inglesa especial
do jogo de ferramentas para fa-
zer o ajuste.
3. Aperte a contraporca em conformida-de com o binário especificado.
PRECAUÇÃO: Aperte sempre a
contraporca contra o anel ajusta-
d or e, d epois, aperte a contraporca
com o binário especificad o.
[PCA22760]
PRECAUÇÃO
PCA10102
Para evitar danificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.
PAU67050
Sistema EXUPEste modelo está equipado com o sistema
EXUP (válvula EXhaust Ultimate Power) da
Yamaha. Este sistema aumenta a potência
do motor através de uma válvula que con-
trola o fluxo de escape dentro da câmara
de escape.PRECAUÇÃO
PCA15611
O sistema EXUP foi afina do e consi dera-
velmente testa do na fábrica da Yamaha.
A alteração destes pontos d e afinação
sem conhecimentos técnicos suficien-
tes po de resultar num fraco desempe-
nho ou em d anos no motor.
1. Porca ajustadora de pré-carga da mola
2. Contraporca
1. Distância A
1
(a) (b)
2
1
Pré-carga
da mola:
Mínimo (suave):
Distância A = 0.0 mm (0.00 in)
Normal: Distância A = 4.0 mm (0.16 in)
Máximo (dura): Distância A = 9.0 mm (0.35 in)
Binário de aperto:
Contraporca: 25 N·m (2.5 kgf·m, 18 lb·ft)
UB3LP0P0.book Page 49 Monday, August 5, 2019 1:31 PM

Funções dos controlos e instrumentos
4-50
4
PAU70641
Conector CC auxiliarEste veículo está equipado com um conec-
tor CC auxiliar. Consulte o seu concessio-
nário Yamaha antes de instalar quaisquer
acessórios.
PAU15306
Descanso lateralO descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorporado do descanso la-
teral faz parte do sistema de corte do cir-
cuito de ignição, que corta a ignição em
determinadas situações. (Consulte a sec-
ção seguinte para obter uma explicação
sobre o sistema de corte do circuito de ig-
nição.)
AVISO
PWA10242
O veículo não d eve ser conduzi do com o
d escanso lateral para baixo, nem se o
d escanso lateral não pu der ser devi da-
mente recolhi do para cima (ou não fique
em cima), caso contrário o descanso la-
teral po de entrar em contacto com o
solo e distrair o con dutor, resultan do
numa possível per da de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebi do para lembrar ao
utiliza dor que lhe cabe levantar o des-
canso lateral antes de arrancar. Por
conseguinte, verifique este sistema re- gularmente e se não funcionar bem, so-
licite a sua reparação a um
concessionário Yamaha.
UB3LP0P0.book Page 50 Monday, August 5, 2019 1:31 PM

Funções dos controlos e instrumentos
4-51
4
PAU57952

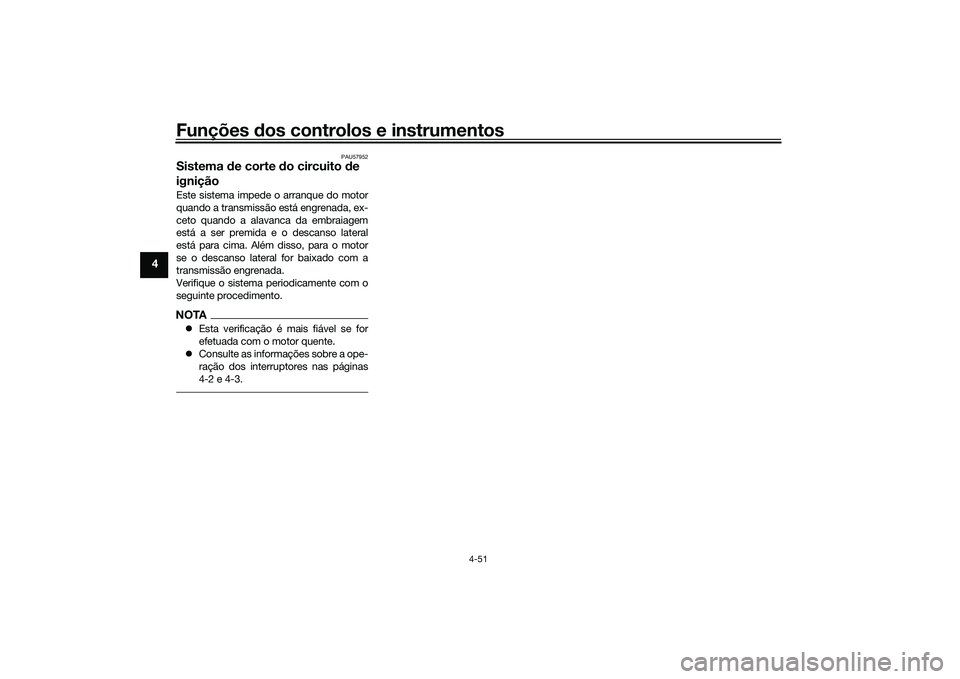

Sistema de corte do circuito de
igniçãoEste sistema impede o arranque do motor
quando a transmissão está engrenada, ex-
ceto quando a alavanca da embraiagem
está a ser premida e o descanso lateral
está para cima. Além disso, para o motor
se o descanso lateral for baixado com a
transmissão engrenada.
Verifique o sistema periodicamente com o
seguinte procedimento.NOTA Esta verificação é mais fiável se for
efetuada com o motor quente.
 Consulte as informações sobre a ope-
ração dos interruptores nas páginas
4-2 e 4-3.
UB3LP0P0.book Page 51 Monday, August 5, 2019 1:31 PM

Funções dos controlos e instrumentos
4-52
4
SIM NÃOSIM NÃO
SIM NÃO
AVISO

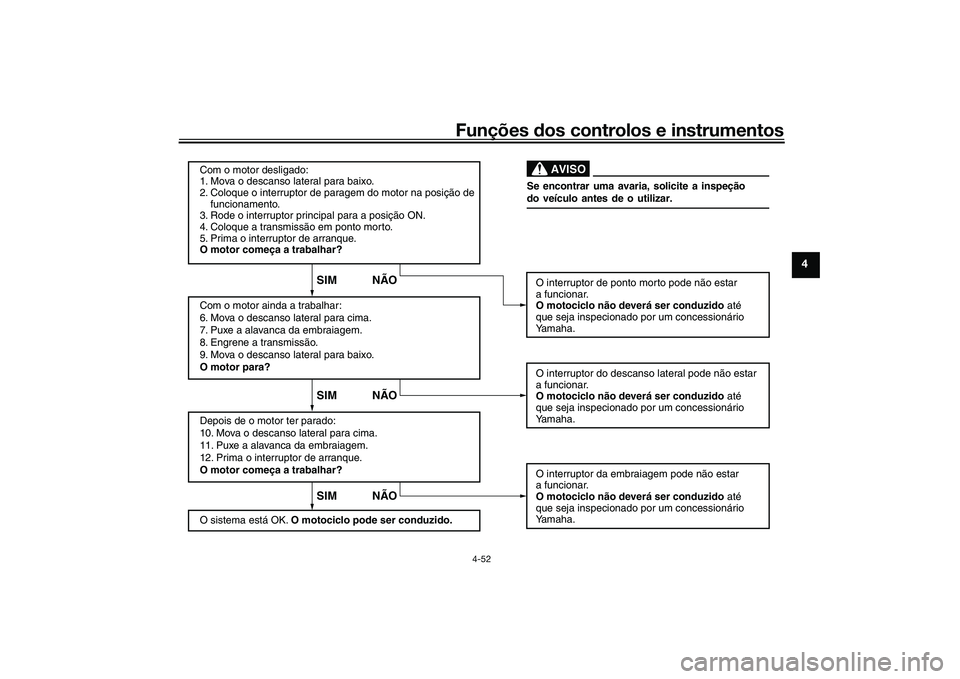

Com o motor desligado:
1. Mova o descanso lateral para baixo.
2. Coloque o interruptor de paragem do motor na posição de yfuncionamento.
3. Rode o interruptor principal para a posição ON.
4. Coloque a transmissão em ponto morto.
5. Prima o interruptor de arranque.
O motor começa a trabalhar?
O interruptor de ponto morto pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionário
Yamaha.
Com o motor ainda a trabalhar:
6. Mova o descanso lateral para cima.
7. Puxe a alavanca da embraiagem.
8. Engrene a transmissão.
9. Mova o descanso lateral para baixo.
O motor para?
O interruptor do descanso lateral pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionário
Yamaha.
Depois de o motor ter parado:
10. Mova o descanso lateral para cima.
11. Puxe a alavanca da embraiagem.
12. Prima o interruptor de arranque.
O motor começa a trabalhar?
O interruptor da embraiagem pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionário
Yamaha.
O sistema está OK. O motociclo pode ser conduzido. Se encontrar uma avaria, solicite a inspeção
do veículo antes de o utilizar.
UB3LP0P0.book Page 52 Monday, August 5, 2019 1:31 PM

Para sua segurança – verificações prévias à utilização
5-1
5
PAU15599
Inspecione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas condições de funcionamento. Cumpra sempre
os procedimentos e intervalos de inspeção e manutenção descritos no Manual do Utilizador.
AVISO
PWA11152
Se o veículo não for inspeciona do ou manti do em con dições, há mais possibili dad es de ocorrer um aci dente ou danos no equi-
pamento. Não utilize o veículo se detetar algum problema. Se não for possível corrigir um problema através dos proce dimentos
d este manual, solicite a um concessionário Yamaha que inspecione o veículo.Antes de utilizar este veículo, verifique os pontos que se seguem:
ITEM VERIFICAÇÕES PÁGINA
Combustível • Verifique o nível de combustível no respetivo depósito.
• Se necessário, reabasteça.
• Verifique se o tubo de combustível apresenta fuga.
• Verifique se existem obstruções, fendas ou danos no tubo de descarga do de-
pósito de combustível e verifique a ligação do tubo. 4-36, 4-38
Óleo d o motor • Verifique o nível de óleo no motor.
• Se necessário, adicione óleo recomendado até ao nível especificado.
• Verifique se o veículo apresenta fugas de óleo. 7-15
Refrigerante • Verifique o nível de refrigerante no reservatório.
• Se necessário, adicione refrigerante recomendado até ao nível especificado.
• Verifique se o sistema de refrigeração tem fugas. 7-18
Travão dianteiro • Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 7-25, 7-26
UB3LP0P0.book Page 1 Monday, August 5, 2019 1:31 PM

Para sua segurança – verificações prévias à utilização
5-2
5
Travão traseiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 7-25, 7-26
Embraiagem • Verifique o funcionamento.
• Se necessário, lubrifique o cabo.
• Verifique a folga da alavanca.
• Se necessário, ajuste-a.
7-24
Punho do acelera dor • Verifique se apresenta uma rotação suave e se retorna de forma automática. 7-30
Cabos d e controlo • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique-a. 7-30
Corrente de transmissão • Verifique a folga da corrente.
• Se necessário, ajuste-a.
• Verifique o estado da corrente.
• Se necessário, lubrifique-a.
7-28, 7-29
Ro das e pneus • Verifique se apresentam danos.
• Verifique o estado dos pneus e a profundidade da face de rolamento.
• Verifique a pressão do ar.
• Se necessário, corrija.
7-20, 7-23
Pe dais do travão e de mu-
d ança de veloci dad e • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação dos pedais.
7-31
Alavancas do travão e da
embraiagem • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação da alavanca.
7-31
Descanso lateral • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique o pivô.
7-32
ITEM VERIFICAÇÕES PÁGINA
UB3LP0P0.book Page 2 Monday, August 5, 2019 1:31 PM

Para sua segurança – verificações prévias à utilização
5-3
5

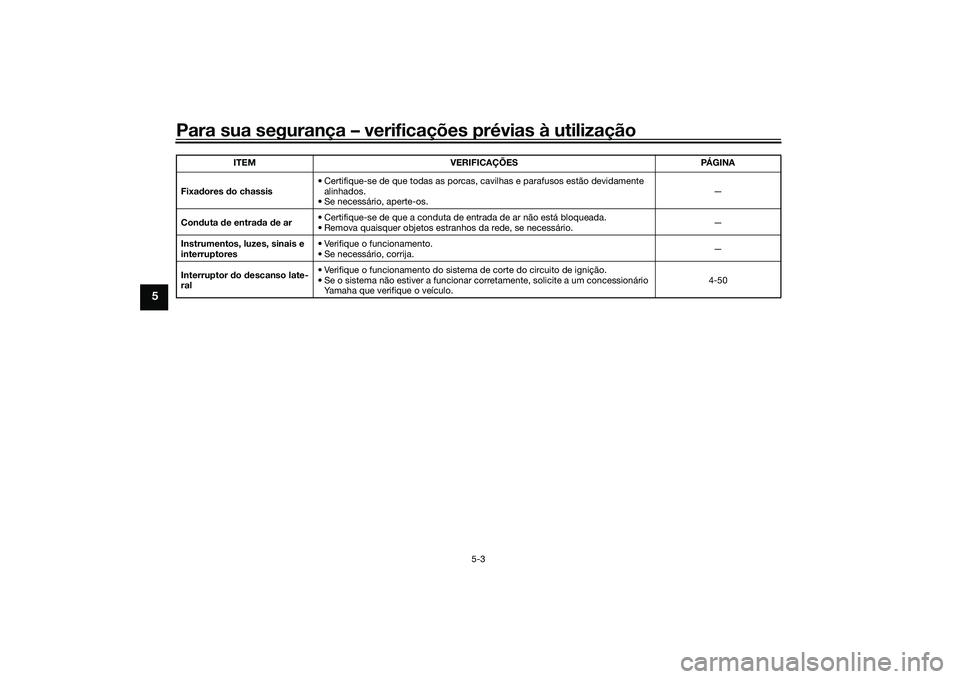

Fixadores do chassis • Certifique-se de que todas as porcas, cavilhas e parafusos estão devidamente
alinhados.
• Se necessário, aperte-os. —
Con duta de entrad a de ar • Certifique-se de que a conduta de entrada de ar não está bloqueada.
• Remova quaisquer objetos estranhos da rede, se necessário.
—
Instrumentos, luzes, sinais e
interruptores • Verifique o funcionamento.
• Se necessário, corrija.
—
Interruptor do d escanso late-
ral • Verifique o funcionamento do sistem
a de corte do circuito de ignição.
• Se o sistema não estiver a funcionar corretamente, solicite a um concessionário Yamaha que verifique o veículo. 4-50
ITEM VERIFICAÇÕES PÁGINA
UB3LP0P0.book Page 3 Monday, August 5, 2019 1:31 PM

Utilização e questões importantes relativas à condução
6-1
6
PAU15952

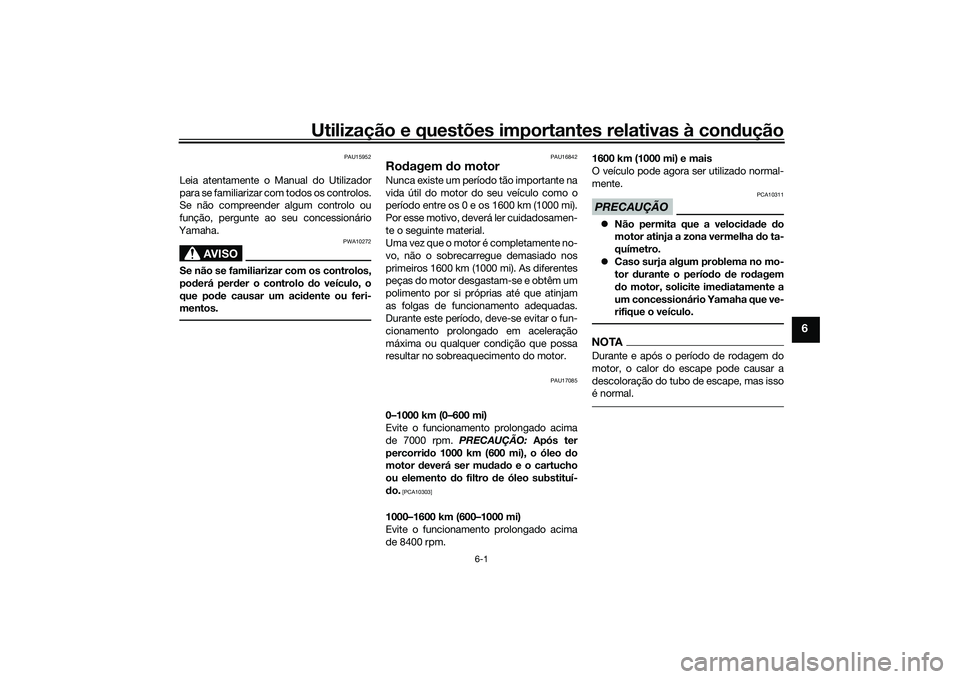

Leia atentamente o Manual do Utilizador
para se familiarizar com todos os controlos.
Se não compreender algum controlo ou
função, pergunte ao seu concessionário
Yamaha.
AVISO
PWA10272
Se não se familiarizar com os controlos,
pod erá per der o controlo do veículo, o
que po de causar um aci dente ou feri-
mentos.
PAU16842
Ro dagem do motorNunca existe um período tão importante na
vida útil do motor do seu veículo como o
período entre os 0 e os 1600 km (1000 mi).
Por esse motivo, deverá ler cuidadosamen-
te o seguinte material.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1600 km (1000 mi). As diferentes
peças do motor desgastam-se e obtêm um
polimento por si próprias até que atinjam
as folgas de funcionamento adequadas.
Durante este período, deve-se evitar o fun-
cionamento prolongado em aceleração
máxima ou qualquer condição que possa
resultar no sobreaquecimento do motor.
PAU17085
0–1000 km (0–600 mi)
Evite o funcionamento prolongado acima
de 7000 rpm. PRECAUÇÃO: Após ter
percorri do 1000 km (600 mi), o óleo d o
motor deverá ser mu dad o e o cartucho
ou elemento d o filtro de óleo substituí-
d o.
[PCA10303]
1000–1600 km (600–1000 mi)
Evite o funcionamento prolongado acima
de 8400 rpm. 1600 km (1000 mi) e mais
O veículo pode agora ser utilizado normal-
mente.
PRECAUÇÃO
PCA10311

Não permita que a veloci dad e do
motor atinja a zona vermelha do ta-
químetro.
 Caso surja algum problema no mo-
tor durante o perío do de ro dagem
d o motor, solicite ime diatamente a
um concessionário Yamaha que ve-
rifique o veículo.NOTADurante e após o período de rodagem do
motor, o calor do escape pode causar a
descoloração do tubo de escape, mas isso
é normal.
UB3LP0P0.book Page 1 Monday, August 5, 2019 1:31 PM

Utilização e questões importantes relativas à condução
6-2
6
PAU88420
Colocar o motor em funciona-
mentoO sistema de corte do circuito de ignição
ativa o arranque quando:
 a transmissão está em ponto morto,
ou
 a transmissão está engrenada, o des-
canso lateral está para cima e a ala-
vanca da embraiagem está a ser
premida.
Colocar o motor em funcionamento1. Rode o interruptor principal para a po- sição ON e coloque o interruptor de
paragem do motor na posição de fun-
cionamento.
2. Confirme que o indicador e as luzes de advertência se acendem durante
alguns segundos e depois se apa-
gam. (Consulte a página 4-6.)NOTANão coloque o motor em funciona-
mento se o indicador luminoso de
avaria no motor permanecer aceso.
 As luzes de advertência da pressão
do óleo e da temperatura do refrige-
rante devem acender-se e permane-
cer acesas até o motor ser ligado. 
A luz de advertência do ABS deve
acender-se e manter-se acesa até o
veículo atingir uma velocidade de
10 km/h (6 mi/h).
PRECAUÇÃO
PCA24110
Se uma luz de a dvertência ou um in dica-
d or luminoso não funcionarem da forma
acima descrita, solicite a um concessio-
nário Yamaha que verifique o veículo.3. Mude a transmissão para ponto mor- to.
4. Coloque o motor em funcionamento, premindo o interruptor de arranque.
5. Solte o interruptor de arranque quan-
do o motor arrancar ou após 5 segun-
dos. Aguarde 10 segundos antes de
premir novamente o interruptor de ar-
ranque para permitir que a tensão da
bateria se restabeleça.PRECAUÇÃO
PCA11043
Para uma maior duração do motor, nun-
ca acelere profun damente com o motor
frio!
PAU68221
NOTAEste modelo está equipado com:  uma unidade de medida inercial (IMU).
Esta unidade para o motor em caso
de capotagem. Desligue e volte a ligar
o interruptor principal antes de tentar
voltar a ligar o motor. Se não o fizer, o
motor não ligará, apesar de este dar
sinal quando é premido o interruptor
de arranque.
 um sistema de paragem automática
do motor. O motor desliga-se auto-
maticamente se for deixado em ralenti
durante 20 minutos. Se o motor deixar
de funcionar, basta premir o interrup-
tor de arranque para o voltar a ligar.
UB3LP0P0.book Page 2 Monday, August 5, 2019 1:31 PM
