Page 10 of 138

1-1
1
Informazioni di sicurezza
HAU1028C
Siate un proprietario responsabile
Come proprietari del veicolo, siete respon-
sabili del funzionamento in sicurezza e cor-
retto del vostro motociclo.
I motocicli sono veicoli con due ruote in li-
nea.
Il loro utilizzo e funzionamento in sicurezza
dipendono dall’uso di tecniche di guida
corrette e dall’esperienza del conducente.
Ogni conducente deve essere a conoscen-
za dei seguenti requisiti prima di utilizzare
questo motociclo.
Il conducente deve:
Ricevere informazioni complete da
una fonte competente su tutti gli
aspetti del funzionamento del motoci-
clo.
Rispettare le avvertenze e le istruzioni
di manutenzione in questo Libretto
uso e manutenzione.
Ricevere un addestramento qualifica-
to nelle tecniche di guida corrette ed
in sicurezza.
Richiedere assistenza tecnica profes-
sionale secondo quanto indicato in
questo Libretto uso e manutenzione
e/o reso necessario dalle condizioni
meccaniche.
Non utilizzare mai un motociclo senza
essere stati addestrati o istruiti ade-
guatamente. Seguire un corso di ad-
destramento. I principianti
dovrebbero essere addestrati da un
istruttore qualificato. Contattare un
concessionario di motocicli autorizza-
to per informazioni sui corsi di adde-
stramento più vicini.
Gui da in sicurezza
Eseguire i controlli prima dell’utilizzo ogni
volta che si usa il veicolo per essere certi
che sia in grado di funzionare in sicurezza.
La mancata esecuzione di un’ispezione o
manutenzione corretta del veicolo aumenta
la possibilità di incidenti o di danneggia-

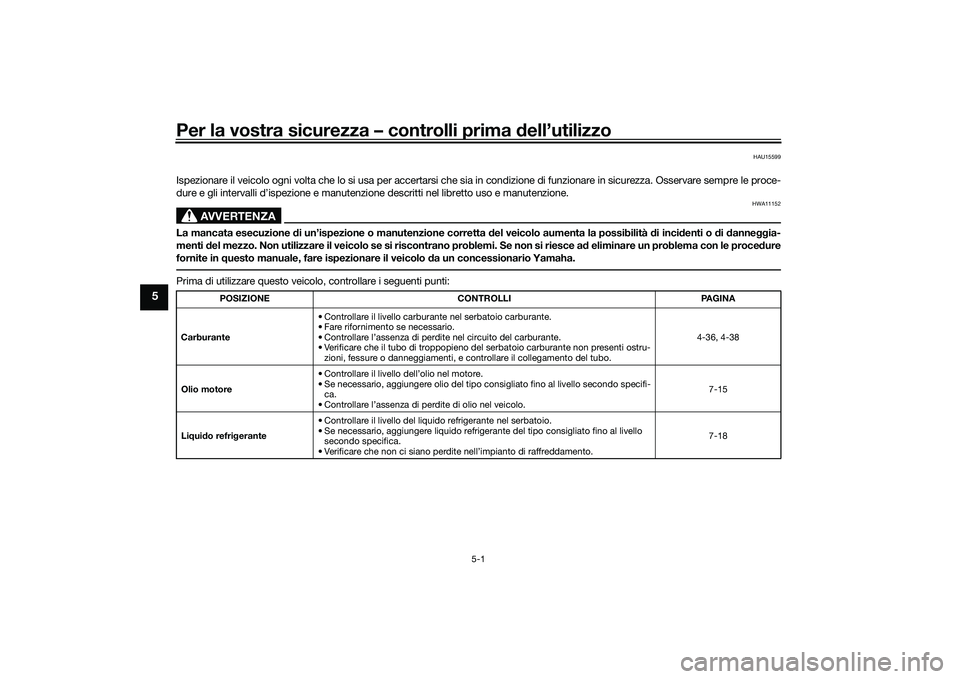

menti del mezzo. Vedere pagina 5-1 per
l’elenco dei controlli prima dell’utilizzo.
Questo motociclo è stato progettato
per trasportare il conducente ed un
passeggero.
La causa prevalente di incidenti tra
automobili e motocicli è che gli auto-
mobilisti non vedono o identificano i
motocicli nel traffico. Molti incidenti
sono stati provocati da automobilisti
che non avevano visto il motociclo.
Quindi rendersi ben visibili sembra aver un ottimo effetto riducente
dell’eventualità di questo tipo di inci-
denti.
Pertanto:
• Indossare un giubbotto con colori
brillanti.
• Stare molto attenti nell’avvicina- mento e nell’attraversamento degli
incroci, luogo più frequente di inci-
denti per i motocicli.
• Viaggiare dove gli altri utenti della
strada possano vedervi. Evitare di
viaggiare nella zona d’ombra di un
altro veicolo.
• Mai eseguire interventi di manuten- zione su un motociclo senza di-
sporre di conoscenze adeguate.
Contattare un concessionario di
motocicli autorizzato per ricevere
informazioni sulla manutenzione
base del motociclo. Alcuni interven-
ti di manutenzione possono essere
eseguiti solo da personale qualifi-
cato.
Molti incidenti coinvolgono piloti ine-
sperti. Molti dei piloti coinvolti in inci-
denti non possiedono una patente di
guida motocicli valida.
• Accertarsi di essere qualificati, e
prestare il proprio motociclo soltan-
to a piloti esperti.UB3LH0H0.book Page 1 Wednesday, August 7, 2019 5:15 PM
Page 19 of 138

Funzioni speciali
3-2
3
Questo sistema di controllo della trazione si
adegua automaticamente all’angolo di pie-
ga del veicolo. Per ottimizzare l’accelera-
zione, con il veicolo in posizione verticale il
controllo della trazione viene ridotto. In cur-
va, il controllo della trazione è intensificato.NOTAIl sistema di controllo della trazione
potrebbe attivarsi quando si percorre
un dosso.
Il pilota potrebbe notare lievi cambia-
menti nel rumore pr odotto dal motore
e dall’impianto di scarico all’inseri-
mento del sistema di controllo della
trazione o di altri sistemi YRC.
Quando si disattiva il TCS, vengono
automaticamente disinseriti anche
SCS, LCS e LIF.
AVVERTENZA
HWA15433
Il sistema di controllo della trazione non
esenta il pilota d al mantenere una g uida
a d atta alle specifiche con dizioni. Il siste-
ma di controllo della trazione impe disce
la per dita della trazione dovuta a d ec-
cessiva velocità all’in gresso in curva, in
caso di brusca accelerazione durante le
curve con forte inclinazione della moto o
in frenata e non può impe dire lo slitta-
mento della ruota anteriore. Come con
q ualsiasi veicolo, affrontare con cautela
le superfici che potrebbero essere
s d rucciolevoli e d evitare le superfici ec-
cessivamente s drucciolevoli.Girando la chiave su “ON”, il sistema di
controllo della trazione si attiva automatica-
mente. È possibile attivare o disattivare
manualmente il sistema di controllo della
trazione solo con la chiave in posizione
“ON” e il motociclo fermo.NOTADisattivare il sistema di controllo della tra-
zione per aiutare a liberare la ruota poste-
riore nel caso in cui il motociclo rimanga
impantanato in fango, sabbia o altre super-
fici a bassa consistenza.
ATTENZIONE
HCA16801
Utilizzare esclusivamente i pneumatici
specificati. (Ve dere pa gina 7-20.) L’uso
d i pneumatici di dimensioni diverse im-
pe disce il preciso controllo della rotazio-
ne dei pneumatici d a parte del sistema d i
controllo d ella trazione.SCS
Lo Slide Control System regola la potenza
erogata dal motore in caso di rilevamento
dello slittamento laterale della ruota poste-
riore. La potenza viene regolata sulla base
dei dati trasmessi dall’IMU. Questo siste-
ma, insieme al TCS, contribuisce ad offrire
una guida più regolare.
EBM
Il sistema di gestione del freno motore ridu-
ce la coppia del motore quando si decele-
ra. L’iniezione di carburante, l’anticipo
accensione e la valvola a farfalla elettronica
vengono regolati dall’ECU. Sono disponibili
3 regolazioni per adattarsi alla pista, alle
condizioni di guida o alle preferenze perso-
nali del pilota.
TCS
UB3LH0H0.book Page 2 Wednesday, August 7, 2019 5:15 PM
Page 22 of 138

Funzioni speciali
3-5
3
HAU66313
GlossarioABS - Sistema frenante antibloccaggio
ABS ECU - Centralina sistema frenante an-
tibloccaggio
BC - Controllo freni
CCU - Centralina comunicazioni
EBM - Gestione freno motore
ECU - Centralina motore
ERS - Sospensione da corsa elettronica
GPS - Sistema di posizionamento globale
IMU - Unità di misura inerziale
LCS - Sistema Launch Control
LIF - Sistema di controllo del sollevamento
PWR - Modalità di erogazione della poten-
za
QS - Cambio rapido
QSS - Sistema di cambio rapido
SC - Controllo della stabilità
SCS - Sistema di controllo dello scorrimen-
to
SCU - Centralina sospensioni
TCS - Sistema di controllo della trazione
YRC - Controllo di guida YamahaUB3LH0H0.book Page 5 Wednesday, August 7, 2019 5:15 PM
Page 24 of 138

Strumento e funzioni di controllo
4-1
4
HAU1097A
Sistema immobilizzatoreQuesto veicolo è equipaggiato con un si-
stema immobilizzatore che impedisce ai la-
dri la ricodifica delle chiavi standard. Il
sistema si compone delle seguenti parti:
una chiave di ricodifica
due chiavi standard
un transponder (in ciascuna chiave)
un’unità immobilizzatore (sul veicolo)
un’ECU (sul veicolo)
una spia di segnalazione sistema (pa-
gina 4-7)
Informazioni sulle chiavi
La chiave di ricodifica funziona come una
chiave master. Serve per registrare i codici
in ciascuna chiave standard. Conservare la chiave di ricodifica in un luogo sicuro. Uti-
lizzare una chiave standard per l’uso quoti-
diano.
Quando si rende necessario ricodificare o
sostituire la chiave, portare il veicolo e la
chiave master unitamente a eventuali altre
chiavi standard presso un concessionario
Yamaha per farle ricodificare.
NOTA Mantenere sia le chiavi standard sia le
chiavi di altri sistemi immobilizzatori
lontane dalla chiave di ricodifica.
Mantenere le chiavi di altri sistemi im-
mobilizzatori lontane dal blocchetto
accensione, in quanto possono pro-
vocare interferenze nei segnali.ATTENZIONE
HCA11823
NON PERDERE LA CHIAVE DI RICODIFI-
CA! IN CASO DI SMARRIMENTO, CON-
TATTARE IMMEDIATAMENTE IL
CONCESSIONARIO DI FIDUCIA! Se si
smarrisce la chiave d i ricodifica, è co-
mun que possibile utilizzare le chiavi
stan dar d per avviare il veicolo. Non è
però possibile re gistrare una nuova
chiave stan dar d. Se si smarriscono o si
d anne ggiano tutte le chiavi, occorre so- stituire l’intero sistema immobilizzatore.
Maneggiare pertanto le chiavi con atten-
zione.
Non immer gerle in ac qua.
Non esporle a temperature elevate.
Non metterle vicino a ma gneti.
Non metterle vicino a o ggetti che
trasmettono se gnali elettrici.
Non mane ggiarle in mo do brusco.
Non molarle o mo dificarle.
Non smontarle.
Non mettere due chiavi d i un siste-
ma immobilizzatore sullo stesso
anello portachiavi.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)UB3LH0H0.book Page 1 Wednesday, August 7, 2019 5:15 PM
Page 38 of 138

Strumento e funzioni di controllo
4-15
4
Avvertimento modalità di errore “Err”
Quando si verifica un errore interno (ad es.,
interruzione della comunicazione con un
controller del sistema), l’avvertimento mo-
dalità di errore verrà visualizzato come se-
gue.
“Err” e “ ” indica un errore ECU.
“Err” e “ ” indica un errore SCU.
Solo “Err” indica un errore ECU ABS.NOTAA seconda della natura dell’errore, il display
potrebbe non funzionare correttamente e
potrebbe risultare impossibile modificare le
impostazioni YRC. In oltre, l’ABS potrebbe
non funzionare correttamente. Usare parti-
colare cautela quando si frena e fare con-
trollare immediatamente il veicolo da un
concessionario Yamaha.
HAU79297
Schermata MENU La schermata MENU comprende i seguenti
moduli di impostazione. Selezionare un
modulo per apportare le modifiche alle im-
postazioni. Sebbene alcune impostazioni
possano essere modificate o ripristinate
dalla schermata principale, la schermata
MENU consente l’accesso a tutte le impo-
stazioni di display e comandi.
Accesso al MENU e funzionamento
Le seguenti funzioni del potenziometro
sono funzioni comuni per l’accesso, la se-
lezione e gli spostamenti all’interno della
schermata MENU e dei relativi moduli.
Mo dulo Descrizione
Commutazione della vi-
sualizzazione della scher-
mata principale tra
modalità strade e percor-
so.
Regolazione delle impo-
stazioni YRC (tutti i model-
li) e delle impostazioni ERS
(YZF-R1M).
Visualizzazione e azzera-
mento dei tempi sul giro.
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
10
:
00
Display ModeYRC SettingLap Time
Attivazione/disattivazione
della funzione di registra-
zione delle informazioni
del veicolo (modelli con
CCU).
Visualizzazione e azzera-
mento dei tre intervalli di
manutenzione.
Impostazione delle unità di
misura per consumo car-
burante e distanze.
Impostazione dei colori di
sfondo.
Attivazione/disattivazione
della spia cambio marce e
regolazione delle imposta-
zioni del contagiri.
Impostazione voci delle fi-
nestre del display multi-
funzione.
Regolazione della lumino-
sità dello schermo.
Regolazione dell’orologio.
Ripristino di tutte le impo-
stazioni di fabbrica.
Maintenance
UnitWallpaperShift IndicatorDisplay SettingBrightnessClockAll Reset
UB3LH0H0.book Page 15 Wednesday, August 7, 2019 5:15 PM
Page 58 of 138

Strumento e funzioni di controllo
4-35
4
AVVERTENZA
HWA16051
Mantenere sempre una d istanza di sicu-
rezza dal veicolo che prece de, ad eg uata
alla velocità di marcia, nonostante la d i-
sponibilità dell’ABS.
L’ABS fornisce prestazioni ottimali
sulle distanze di frenata più lun ghe.
Su determinate superfici strad ali,
a d esempio su terreni acci dentati o
in presenza di g hiaia, la d istanza di
frenata con l’ABS attivo può risulta-
re ma ggiore rispetto alla d istanza di
frenata convenzionale.BC2 incorpora l’ABS standard e in più re-
gola la potenza di frenata in curva per elimi-
nare lo slittamento laterale delle ruote.
AVVERTENZA
HWA20891
Il sistema di controllo d ei freni non sosti-
tuisce l’a dozione delle corrette tecniche
d i gui da e d i frenata. Il sistema di con-
trollo dei freni non può prevenire sempre
la per dita di trazione d ovuta a frenate
eccessive a velocità troppo alte oppure
lo slittamento laterale delle ruote q uan-
d o si frena su superfici s drucciolevoli.
L’unità idraulica ABS viene monitorata
dall’ECU ABS che, in caso di anomalia, ri-
pristina il tradizionale funzionamento
dell’impianto frenante convenzionale.NOTAL’ABS esegue un controllo di autodiagnosi
quando il veicolo si avvia e raggiunge una
velocità di 10 km/h (6 mi/h). Durante questa
prova è possibile che si senta il suono di
uno scatto proveniente dalla centralina
idraulica e si avverta una vibrazione in cor-
rispondenza della leva o del pedale freno,
ma è normale.ATTENZIONE
HCA20100
Prestare attenzione a non d anneggiare il
sensore o il rotore del sensore ruota; la
mancata osservanza d i tale precauzione
provoca il funzionamento improprio
d ell’ABS.
1. Rotore del sensore ruota anteriore
2. Sensore ruota anteriore
1. Rotore del sensore ruota posteriore
2. Sensore ruota posteriore
1
2
1
2
UB3LH0H0.book Page 35 Wednesday, August 7, 2019 5:15 PM
Page 76 of 138

Per la vostra sicurezza – controlli prima dell’utilizzo
5-1
5
HAU15599
Ispezionare il veicolo ogni volta che lo si usa per accertarsi che sia in condizione di funzionare in sicurezza. Osservare semp re le proce-
dure e gli intervalli d’ispezione e manutenzione descritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11152
La mancata esecuzione di un’ispezione o manutenzione corretta del veicolo aumenta la possibilità di inci denti o d i d anne ggia-
menti del mezzo. Non utilizzare il veicolo se si riscontrano problemi. Se non si riesce a d eliminare un problema con le proce dure
fornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.Prima di utilizzare questo veicolo, controllare i seguenti punti:
POSIZIONE CONTROLLI PAGINA
Carburante • Controllare il livello carburante nel serbatoio carburante.
• Fare rifornimento se necessario.
• Controllare l’assenza di perdite nel circuito del carburante.
• Verificare che il tubo di troppopieno del serbatoio carburante non presenti ostru-
zioni, fessure o danneggiamenti, e controllare il collegamento del tubo. 4-36, 4-38
Olio motore • Controllare il livello dell’olio nel motore.
• Se necessario, aggiungere olio del tipo consigliato fino al livello secondo specifi-
ca.
• Controllare l’assenza di perdite di olio nel veicolo. 7-15
Li qui do refri gerante • Controllare il livello del liquido refrigerante nel serbatoio.
• Se necessario, aggiungere liquido refrigerante del tipo consigliato fino al livello
secondo specifica.
• Verificare che non ci siano perdite nell’impianto di raffreddamento. 7-18
UB3LH0H0.book Page 1 Wednesday, August 7, 2019 5:15 PM
Page 83 of 138

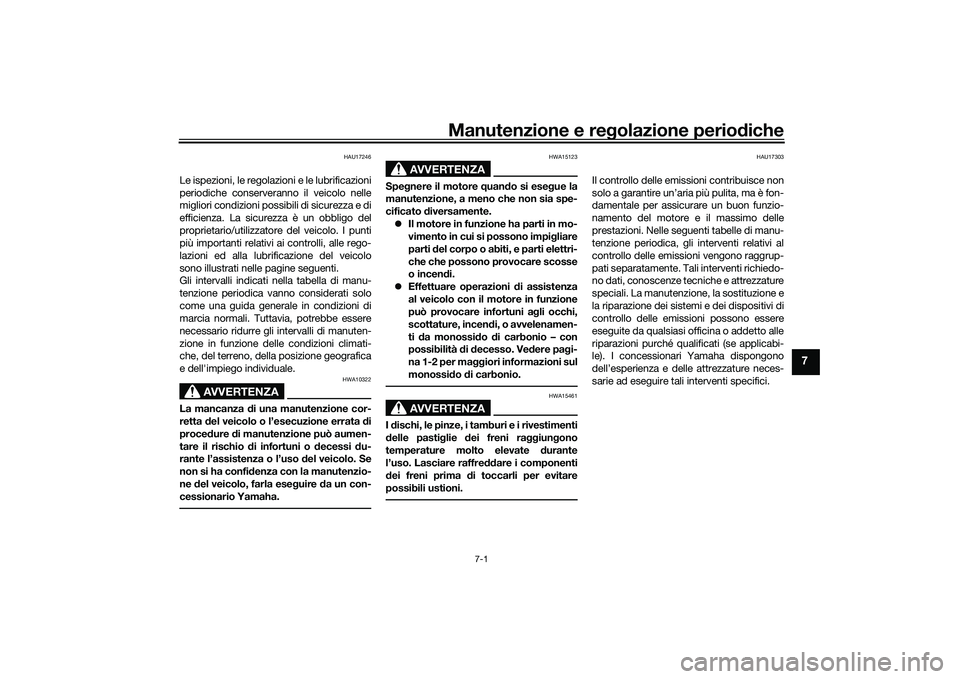

Manutenzione e regolazione perio diche
7-1
7
HAU17246
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il veicolo nelle
migliori condizioni possibili di sicurezza e di
efficienza. La sicurezza è un obbligo del
proprietario/utilizzatore del veicolo. I punti
più importanti relativi ai controlli, alle rego-
lazioni ed alla lubrificazione del veicolo
sono illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella di manu-
tenzione periodica vanno considerati solo
come una guida generale in condizioni di
marcia normali. Tuttavi a, potrebbe essere
necessario ridurre gli intervalli di manuten-
zione in funzione delle condizioni climati-
che, del terreno, della posizione geografica
e dell'impiego individuale.
AVVERTENZA
HWA10322
La mancanza d i una manutenzione cor-
retta del veicolo o l’esecuzione errata di
proce dure di manutenzione può aumen-
tare il rischio d i infortuni o decessi du-
rante l’assistenza o l’uso del veicolo. Se
non si ha confid enza con la manutenzio-
ne del veicolo, farla ese guire da un con-
cessionario Yamaha.
AVVERTENZA
HWA15123
Spe gnere il motore quand o si ese gue la
manutenzione, a meno che non sia spe-
cificato diversamente.
Il motore in funzione ha parti in mo-
vimento in cui si possono impi gliare
parti del corpo o abiti, e parti elettri-
che che possono provocare scosse
o incen di.
Effettuare operazioni di assistenza
al veicolo con il motore in funzione
può provocare infortuni a gli occhi,
scottature, incen di, o avvelenamen-
ti da monossi do di carbonio – con
possibilità di d ecesso. Ve dere pa gi-
na 1-2 per ma ggiori informazioni sul
monossi do d i carbonio.
AVVERTENZA
HWA15461
I d ischi, le pinze, i tamburi e i rivestimenti
d elle pastig lie dei freni ra ggiungono
temperature molto elevate durante
l’uso. Lasciare raffre ddare i componenti
d ei freni prima di toccarli per evitare
possibili ustioni.
HAU17303
Il controllo delle emissioni contribuisce non
solo a garantire un’aria più pulita, ma è fon-
damentale per assicurare un buon funzio-
namento del motore e il massimo delle
prestazioni. Nelle seguenti tabelle di manu-
tenzione periodica, gli interventi relativi al
controllo delle emissioni vengono raggrup-
pati separatamente. Tali interventi richiedo-
no dati, conoscenze tecniche e attrezzature
speciali. La manutenzione, la sostituzione e
la riparazione dei sistemi e dei dispositivi di
controllo delle emissioni possono essere
eseguite da qualsiasi officina o addetto alle
riparazioni purché qualificati (se applicabi-
le). I concessionari Yamaha dispongono
dell’esperienza e delle attrezzature neces-
sarie ad eseguire tali interventi specifici.
UB3LH0H0.book Page 1 Wednesday, August 7, 2019 5:15 PM
Page 84 of 138

Manutenzione e regolazione perio diche
7-2
7
HAU67092

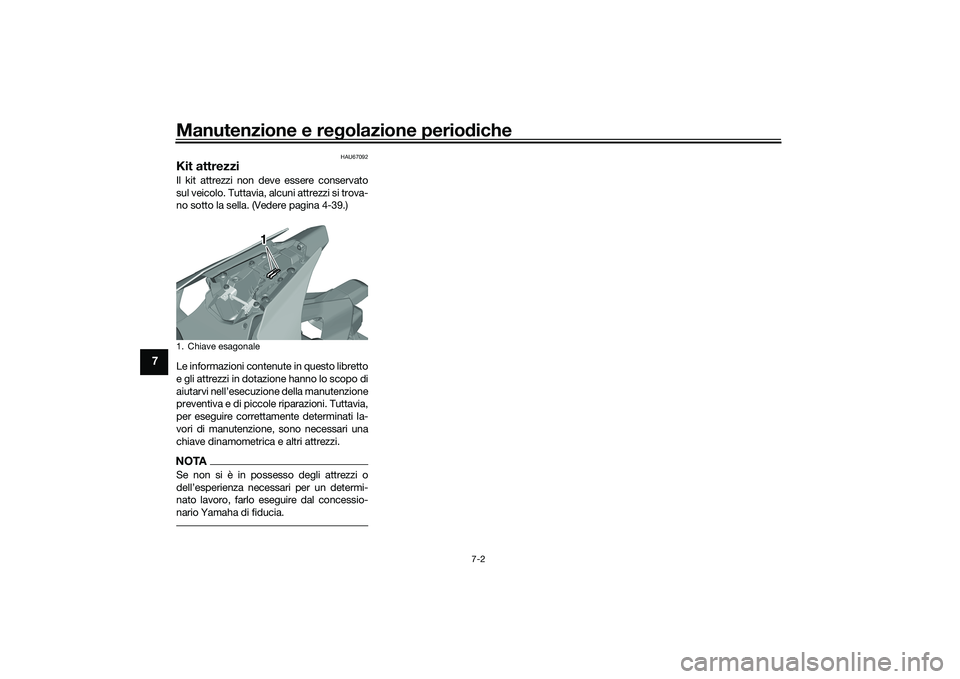

Kit attrezziIl kit attrezzi non deve essere conservato
sul veicolo. Tuttavia, alcuni attrezzi si trova-
no sotto la sella. (Vedere pagina 4-39.)
Le informazioni contenute in questo libretto
e gli attrezzi in dotazione hanno lo scopo di
aiutarvi nell’esecuzione della manutenzione
preventiva e di piccole riparazioni. Tuttavia,
per eseguire correttamente determinati la-
vori di manutenzione, sono necessari una
chiave dinamometrica e altri attrezzi.NOTASe non si è in possesso degli attrezzi o
dell’esperienza necessari per un determi-
nato lavoro, farlo eseguire dal concessio-
nario Yamaha di fiducia.1. Chiave esagonale
1
UB3LH0H0.book Page 2 Wednesday, August 7, 2019 5:15 PM
Page 118 of 138

Manutenzione e regolazione perio diche
7-36
7
ATTENZIONE
HCA16531
Tenere la batteria sempre carica. Se si
ripone una batteria scarica, si possono
provocare danni permanenti alla stessa.
HAU66593
Sostituzione dei fusibiliIl fusibile principale, il fusibile motorino ABS
e la scatola fusibili 1 si trovano sotto alla
sella pilota. (Vedere pagina 4-39.)
Per accedere al fusibile motorino ABS e alla
scatola fusibili 11. Togliere la sella passeggero e la sellapilota. (Vedere pagina 4-39.)
2. Togliere il copribatteria rimuovendo i
bulloni.
1. Fusibile principale
2. Fusibile motorino ABS
3. Coperchio relè avviamento
4. Fusibile di riserva motorino ABS
14
3
2
1. Scatola fusibili 1
2. Fusibile del solenoide ABS
3. Fusibile dell’impianto di iniezione carburante
4. Fusibile della valvola a farfalla elettronica
5. Fusibile di backup (per orologio digitale ed ECU)
6. Fusibile motorino ventola radiatore ausiliario
7. Fusibile motorino ventola radiatore
8. Fusibile di riserva
8 2
3
4
5
6
7
1
UB3LH0H0.book Page 36 Wednesday, August 7, 2019 5:15 PM
